数据中心只有一个机柜，如何规划服务器供电与网络布线？附部署检查清单

一、只有一个机柜，也需要做数据中心规划吗？

小型企业机房、实验室、边缘计算节点以及项目现场，有时只需要部署一个机柜。机柜规模虽然不大，但服务器、交换机、存储设备和安全设备仍然需要统一规划供电、散热、网络连接与后续维护。

单机柜部署最容易出现的问题，不是设备数量太多，而是前期规划不足。例如，设备全部安装完成后才发现 PDU 插口不够、电源线长度不合适、服务器进风受阻，或者网络跳线过长，导致机柜内部布线混乱。

因此，即使只有一个机柜，也建议在设备上架之前完成以下工作：

1、统计设备型号、数量及额定功耗。

2、核对供电回路、PDU 参数及插口数量。

3、规划设备安装位置与气流方向。

4、确定交换机端口数量、上联方式和网络布线路径。

5、预留设备扩容、故障更换及维护空间。

这些工作不需要按照大型数据中心的复杂程度执行，但必须满足实际设备的供电、散热和网络要求。

二、第一步：怎样估算单机柜的实际用电需求？

机柜供电规划不能只统计服务器数量，还应结合设备实际功耗、峰值负载和电源配置进行计算。

例如，一个机柜计划部署以下设备：

| 设备类型 | 数量 | 单台估算功耗 | 合计估算功耗 |
| 服务器 | 3 台 | 500 W | 1500 W |
| 存储设备 | 1 台 | 300 W | 300 W |
| 交换机 | 2 台 | 100 W | 200 W |
| 安全设备 | 1 台 | 80 W | 80 W |
| 合计 | 7 台 | — | 2080 W |

以上数据仅用于演示计算方法，并非特定设备的实测值。实际规划应优先参考设备铭牌、厂商技术资料和现场功耗测量结果。

按照示例数据，设备估算功耗合计为 2080 W。如果后续还要增加设备，应重新计算总负载，不能直接将现有功耗视为固定值。

1、额定功耗不等于持续实际功耗

服务器电源铭牌上的额定输出功率，不一定等于服务器日常运行时的实际耗电量。

例如，配备两块 800 W 电源的服务器，不应简单认定其持续耗电量为 1600 W。电源额定能力、服务器实际负载以及双电源的工作模式是不同概念。

进行机柜规划时，可以分三个层次记录数据：

设备额定参数：用于了解设备供电能力和配置边界。

正常运行功耗：通过设备管理接口、带计量功能的 PDU 或功率测量设备获取。

峰值运行功耗：结合业务负载变化、启动过程和设备技术资料评估。

对于关键业务设备，还应考虑业务高峰期的功耗变化，避免仅依据空闲状态的数据规划供电。

2、怎样估算供电电流？

在单相交流供电条件下，如果已知实际有功功率和功率因数，可以按以下关系估算电流：

电流约等于有功功率除以电压与功率因数的乘积。

例如，假设设备有功功率为 2080 W，供电电压为 220 V，功率因数为 0.95，则估算电流约为 9.95 A。

这里的电压和功率因数均为演示假设，实际计算应使用现场测量值或设备资料。对于含有开关电源的设备，还应结合电源输入特性及适用的电气设计要求进行校核。

需要特别注意，计算结果不能直接作为断路器、插座或 PDU 的选型结论。还需要核对回路额定容量、连续负载要求、环境条件、线缆规格以及相关电气规范。

三、第二步：单机柜使用一个 PDU 还是两个 PDU？

这取决于设备电源数量、供电回路设计和业务对可用性的要求，不能单纯根据机柜规模决定。

1、单路供电适用于什么场景？

如果设备只有一个电源输入，或者业务允许短时停机，可以根据设备功耗和现场供电条件规划单路供电。

但单路供电意味着供电路径上的关键部件发生故障时，设备可能失去电源。因此，对于不能轻易停机的业务，需要提前评估风险。

2、双 PDU 不等于真正的供电冗余

对于具有双电源输入的服务器，常见做法是将两路电源分别连接到不同的 PDU。

然而，如果两个 PDU 最终连接到同一条上游供电回路，或者共用同一个可能失效的关键部件，就不能认为设备具备完整的端到端供电冗余。

规划时需要核对：

1、两路输入是否分别连接到预期的供电路径。

2、设备电源是否支持相应的冗余工作模式。

3、任意一路失效后，剩余供电路径能否承载实际负载。

4、PDU、插座、线缆及上游回路是否满足额定要求。

5、是否具备安全的维护和故障切换条件。

对于单机柜部署，应根据业务重要程度确定冗余等级。如果要求较高的可用性，就需要从上游电源到设备输入整体评估，而不是只增加一个 PDU。

四、第三步：服务器和交换机应该怎样安排机柜位置？

设备上架位置会影响气流组织、线缆长度、供电连接和日常维护。

1、优先确认设备进出风方向

服务器和网络设备的进出风方向应以产品说明书为准。大多数常见机架式服务器采用前进风、后排风的设计，但不能据此假定所有设备的风道都相同。

如果设备进出风方向与机柜的冷、热空气组织不匹配，就可能导致热空气回流，增加设备散热压力。

安装前应确认机柜前后空间、门板通风条件以及设备风扇方向，并避免用线缆或其他物品遮挡进风口。

2、交换机位置要兼顾维护与布线

交换机可以根据网络拓扑、端口使用情况和设备风道安排位置。

如果服务器集中部署在机柜下部，而交换机安装在上部，应提前估算跳线长度和走线路径，避免跳线跨越设备进风区域。

对于需要经常插拔的连接，还应保留合理的操作空间，并将设备端口、对端设备和业务用途记录在运维文档中。

3、网络跳线长度应根据实际路径确定

网络跳线并非越短越好。长度过短可能限制设备抽拉和维护，过长则可能造成多余线缆堆积，影响理线和故障定位。

规划时应综合考虑设备端口位置、理线架位置、弯曲空间和维护动作。

在综合布线场景中，胜为相关网络布线产品可以作为设备连接方案中的一部分，但具体跳线类型、接口形式和长度仍应根据交换机端口、服务器网卡以及布线要求确定。

五、第四步：怎样建立单机柜的网络连接清单？

单机柜部署虽然设备少，但仍然需要明确管理网络、业务网络和上联网络之间的关系。

建议至少建立以下记录：

表中的名称和字段只是记录示例，实际地址、端口和 VLAN 必须依据项目配置填写，不能直接照搬。

对于服务器具有多块网卡的情况，还应区分管理流量、业务流量、存储流量及其他专用网络，并根据架构要求配置网卡绑定、链路聚合或独立网络。

完成布线后，应逐一检查物理连接，再根据设计验证链路状态、VLAN、IP 地址和业务连通性。

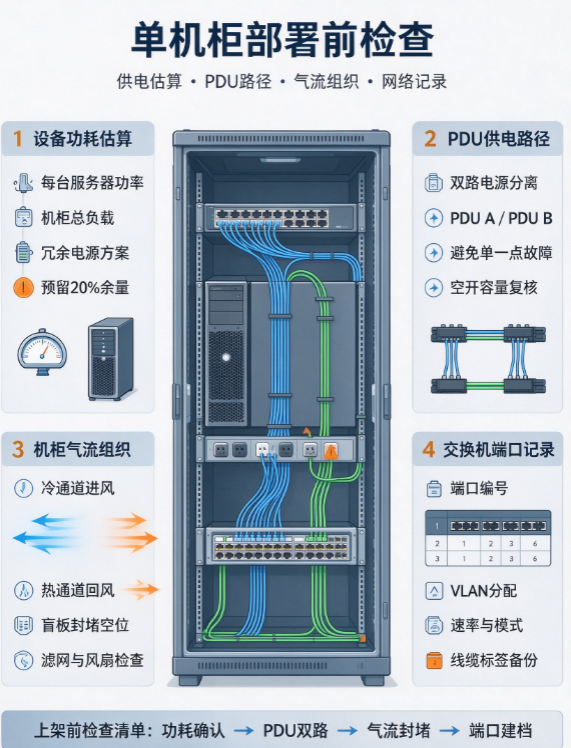

六、第五步：设备上架完成后，应该检查什么？

单机柜部署完成后，建议按照供电、散热、网络和文档四个方面进行验收。

供电检查

核对设备输入电源与规划是否一致，确认插头、插座和 PDU 没有超出额定使用条件。对于双电源设备，应按设计验证两路供电路径，并在批准的维护方案下进行必要的冗余验证。

散热检查

确认设备进风口和排风口没有被遮挡。设备运行后，应观察进风温度、风扇转速及硬件告警，重点检查高负载情况下是否出现异常。

网络检查

确认服务器网卡、交换机端口和上联连接与网络拓扑一致。对管理网络和业务网络分别进行验证，检查地址配置、VLAN 和路由是否符合设计。

文档检查

更新机柜设备清单、供电连接关系、网络端口表和 IP 地址台账。设备发生移动、替换或扩容时，应同步更新记录，避免后续运维依赖个人记忆。
在这里插入图片描述

七、单机柜部署最容易忽略的三个问题

第一，只统计设备数量，没有核对真实功耗。设备数量少不代表供电负载一定低，尤其是高密度服务器或带有多块加速卡的设备。

第二，只购买双 PDU，没有核实上游供电路径。双 PDU 只能说明存在两个配电连接点，并不自动意味着具备独立供电能力。

第三，只完成物理连接，没有建立端口和设备对应关系。网络出现故障时，如果没有设备清单、端口表和地址记录，排查人员仍然需要逐条追踪连接。

单机柜部署的核心不是把所有设备装进机柜，而是在有限空间内建立清晰、可维护、能够验证的供电与网络结构。

对于小型机房、实验室和边缘计算场景，只要提前完成负载估算、供电路径检查、气流规划和网络连接记录，就能减少后期扩容及故障排查的难度。
