FPGA SERDES 通用基础（十二）RX CDR：鉴相与恢复时钟

高速串行链路只传输串行数据，不会额外传输一条与每个比特同步的采样时钟。RX 可以由本地参考时钟和 PLL 建立满足线路速率要求的高速时钟，但如果发送端与接收端使用各自的时钟源，两者之间没有固定的相位关系，也可能存在微小的频率偏差。因此，本地生成的高速时钟虽然频率满足要求，其边沿却不一定落在合适的采样位置，不能直接用于可靠的数据判决。

RX CDR 的作用是从输入数据的跳变中获得相位信息，并通过反馈环路不断调整采样时钟。边沿采样点需要跟随数据跳变，真正用于判决 0/1 的数据采样点则应位于相邻跳变之间。经过 CDR 调整后的恢复时钟既用于串行数据判决，也为后续串并转换和并行时钟分频提供基础。本文从 RX 数据与采样时钟的关系出发，依次说明鉴相、相位插值、连续跟踪以及恢复时钟的分频路径。

1. CDR 在 RX 数据通路中的位置

RX CDR 位于接收模拟前端之后、SIPO 之前。RXP/RXN 输入经过端接和接收均衡后，仍然是随时间连续变化的高速模拟波形；CDR 在这一位置恢复并跟踪采样相位，采样器完成 0/1 判决后，数据再进入串并转换和 RX PCS。

RXP/RXN → RX 模拟前端与均衡 → RX CDR → SIPO → RX PCS → FPGA RX Interface
│
└→ Recovered Clock

这一位置决定了 CDR 同时连接两条路径。数据路径把串行波形判决为 0/1，并送往 SIPO；时钟路径则产生与输入数据边沿保持确定相位关系的 Recovered Clock（恢复时钟），作为 RX PMA 串并转换和后续并行分频的时钟基础。

CPLL/QPLL 与 CDR 的分工也需要在这里区分。CPLL/QPLL 根据参考时钟和分频配置建立目标线路速率所需的高速基础时钟，解决“频率范围是否正确”；CDR 观察实际输入数据的边沿位置并调节采样相位，解决“在一个 UI 内何时采样”。因此，CPLL/QPLL 锁定只能说明基础时钟已经建立，不能直接证明接收数据已经被正确采样。

2. Bang-Bang 鉴相与 CDR 闭环

RX CDR 使用 Bang-Bang Phase Detector（BBPD） 判断边沿采样位置相对数据跳变是偏早还是偏晚。Bang-Bang 源于控制理论中的二值控制：鉴相器只输出 Early 或 Late 两种方向信息，不给出连续的相位误差大小。这里的 Early/Late 表示采样相位偏早或偏晚，下文将这种判决方式简称为 Bang-Bang 鉴相。

当边沿采样点早于数据跳变时，鉴相器输出 Early，CDR FSM 控制 Phase Interpolator 将采样相位向较晚方向移动；采样点晚于数据跳变时，则输出 Late，并向较早方向调整。数据没有发生跳变时，当前样本不能提供新的相位方向信息。采样相位接近数据边沿后，Early 和 Late 通常会交替出现，相位插值器围绕目标位置进行小范围双向修正。

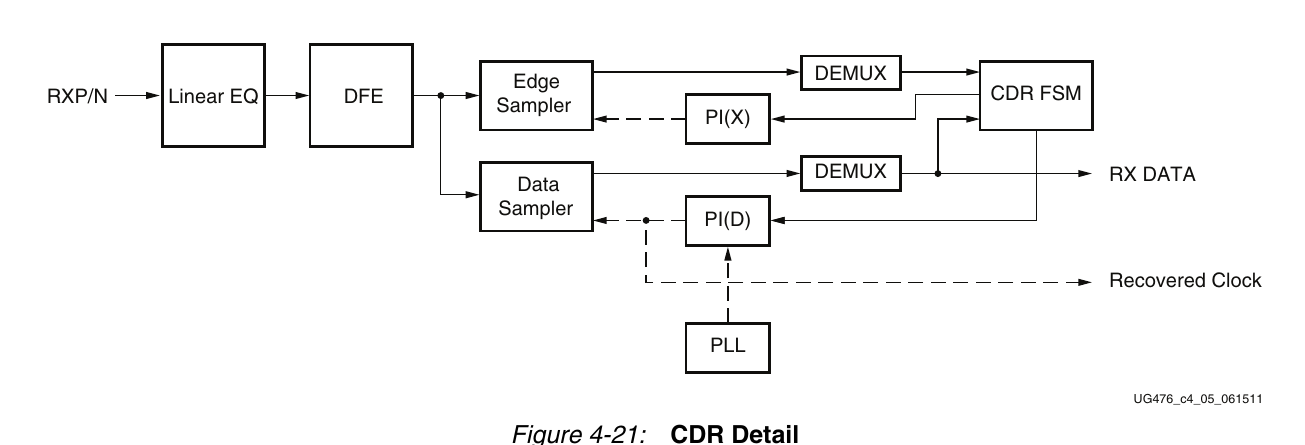

图中数据由左向右传输。RXP/RXN 经过 Linear EQ 和 DFE 后，同时进入 Edge Sampler（也称 Crossing Sampler）与 Data Sampler；CPLL/QPLL 的输出从图下方进入 Phase Interpolator，为两组采样器提供可调相位。采样结果经 DEMUX 送入 CDR FSM，状态机再控制 PI(X) 和 PI(D)，形成闭环相位跟踪。

UG476 将该结构称为 Phase-Rotator CDR。Bang-Bang 描述鉴相逻辑只判断调整方向，Phase-Rotator 描述相位插值器根据判决结果移动采样相位，两者分别对应闭环中的判定与执行。

PLL 提供满足线路速率要求的基础时钟。它决定 CDR 从哪个频率附近开始工作，但不会自动把采样边沿放到输入数据的正确位置。

PI(X) 与 PI(D) 是两组相位插值路径。Phase Interpolator 在 PLL 输出相位的基础上进行插值，使采样相位可以按较小步进向前或向后移动。PI(X) 驱动边沿采样路径，PI(D) 驱动数据采样路径，两者由同一个 CDR FSM 协调，并保持对应的相位间隔。

Edge Sampler（Crossing Sampler） 观察数据跳变附近的电平，用于判断当前采样相位相对实际数据边沿偏向哪一侧。它提供的是相位调整依据，不直接作为最终接收数据输出。

Data Sampler 位于相邻边沿之间，完成实际的 0/1 判决。其输出一方面送往 RX DATA，另一方面也参与 CDR FSM 的相位判断。状态机需要结合边沿采样与数据采样结果，才能判断当前数据是否发生跳变以及相位应向哪个方向调整。

CDR FSM 根据连续的 Data/Edge 样本形成 Bang-Bang 鉴相结果，并控制相位插值器逐步修正采样位置。某一次判断只给出调整方向，不给出相位误差大小；完整的相位跟踪建立在后续数据不断提供的新判决之上。

图中的 DEMUX 表明，高速采样结果会先转换为较低速率的并行样本，再进入数字 CDR 状态机。后文使用 D0、E1、D1 三个点说明一次 Bang-Bang 鉴相，是为了便于理解基本关系；在 GTX/GTH 硬核内部，状态机会对多组 Data/Edge 样本进行并行处理。具体并行度、判决处理方式和步进门限属于内部配置，UG476 不展开这些实现细节。

沿控制方向观察，闭环关系可以概括为：

输入数据边沿 → Data/Edge Sampler → Bang-Bang 鉴相 → CDR FSM
↑ │
└──────── Phase Interpolator 调整后的采样相位 ───────┘

CDR 的输出不是一个与数据无关的自由运行时钟，而是经过上述闭环校正、与输入数据保持相位关系的采样时钟。

3. 根据数据跳变理解 Bang-Bang 鉴相

图中的 E0、E1、E2 表示 Edge Sampler 的采样位置，位于相邻 UI 的交界处；D0、D1 表示 Data Sampler 的采样位置，位于两个边沿采样点之间。UI（Unit Interval）是一个串行比特占用的时间，数值等于线路速率的倒数。

以 10 Gb/s 线路速率为例：

$$T_{UI}=\frac{1}{10Gb/s}=100\mathrm{ps}$$

理想情况下，数据采样点位于相邻边沿之间，距离前后边沿各约半个 UI，也就是约 50 ps。这里的半个 UI 表示两类采样位置的目标关系，并不是要求输入波形每次都在完全相同的时刻跳变。

Bang-Bang 鉴相可以沿 D0、E1、D1 三个采样点理解。D0 和 D1 是相邻的数据样本，E1 是位于两者之间的边沿样本；三者按照 Data、Edge、Data 的顺序每隔半个 UI 采样一次，形成相对于线路比特率的二倍过采样。D0 与 D1 用于确认相邻 UI 之间是否出现数据跳变，E1 则用于判断边沿采样点落在真实跳变之前还是之后。

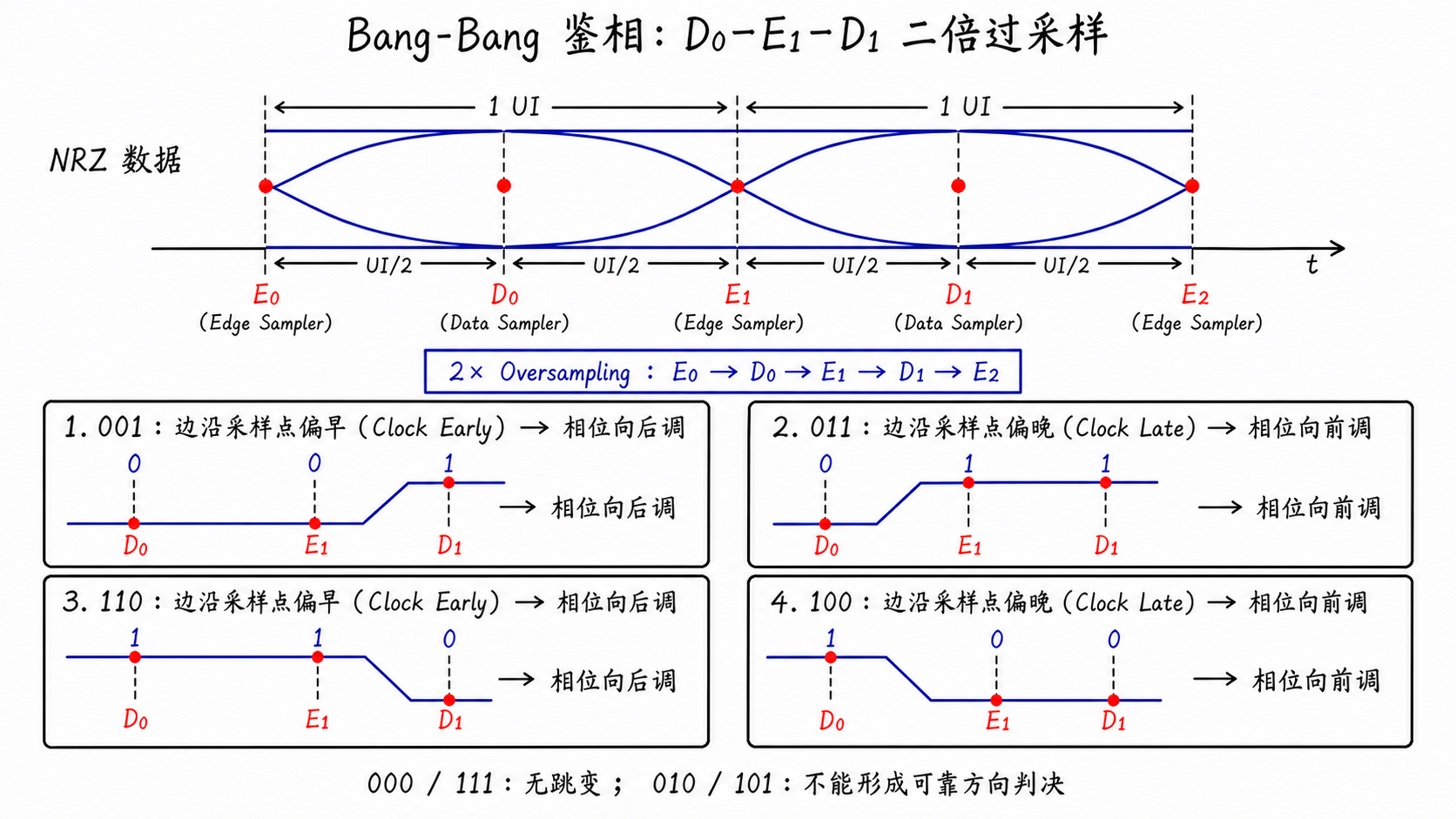

下图上半部分按照 E0、D0、E1、D1、E2 的顺序标出二倍过采样位置：E0/E1/E2 对应数据轨迹的交叉点，D0/D1 位于相邻交叉点之间、眼开度最大的中心。下半部分再使用 D0、E1、D1 展开四种有效跳变组合：

对于 001 和 110，E1 仍然保持 D0 的跳变前电平，说明真实跳变发生在 E1 与 D1 之间。此时边沿采样点位于真实跳变之前，判决为 Clock Early，PI 需要把采样相位向较晚方向移动。

对于 011 和 100，E1 已经变为 D1 的跳变后电平，说明真实跳变发生在 D0 与 E1 之间。此时边沿采样点位于真实跳变之后，判决为 Clock Late，PI 需要把采样相位向较早方向移动。上升沿与下降沿的电平极性不同，但判断依据相同：E1 与 D0 相同表示偏早，E1 与 D1 相同表示偏晚。

手绘图用于观察四种有效跳变的波形关系，完整的八种采样组合可由下表查阅：

000 和 111 表示相邻数据样本之间没有跳变，无法提供新的相位信息。010 和 101 则不能用相邻数据采样之间的一次正常跳变解释，因此不能形成可靠的偏早或偏晚结论。这里的不可靠只针对当前三点组合的鉴相方向，并不表示 FPGA 业务数据或整条链路已经失效；CDR 会继续结合后续 Data/Edge 样本进行判断。

图中的“较早”和“较晚”描述边沿采样点相对真实数据跳变的位置，控制目标是使 Edge Sampler 靠近数据交叉点。它表示物理采样相位的调整方向，不等同于 PI 控制码固定地增加或减小。

Bang-Bang 鉴相的单次结果只包含调整方向，不包含连续的相位误差值。若某一方向的判决持续占优，CDR FSM 就控制 PI 沿对应方向移动；当 E1 接近真实数据交叉点后，Early 与 Late 判决通常会交替出现，PI 围绕数据边沿进行小范围修正。PI(X) 与 PI(D) 同步调整，使 Edge Sampler 持续跟随数据跳变，同时让 Data Sampler 保持在相邻边沿之间。

4. 从初始相位捕获到连续跟踪

RX 通路启动时，CDR 需要先获得可用的基础时钟和输入数据。CPLL/QPLL 锁定后，高速时钟频率已经进入目标范围，但其相位与远端发送数据之间没有固定关系。CDR 从当前相位开始观察数据跳变，根据连续出现的偏早或偏晚判决驱动 PI 向占优方向步进，直至 Edge Sampler 到达 UI 边界附近、Data Sampler 落在相邻边沿之间，这一过程构成初始相位捕获。

进入稳定跟踪后，相位插值器仍会继续调整。即使本地参考时钟的标称频率与发送端一致，两端独立时钟源也可能存在一定频率偏差。若接收数据略快于本地基础时钟，数据边沿会相对当前采样相位持续向一个方向移动，Bang-Bang 鉴相结果也会长期偏向同一方向，CDR FSM 因而反复驱动 Phase Interpolator 沿对应方向旋转相位。数据略慢时，判决偏向和调整方向相反。

因此，CDR 对频率偏差的跟踪最终表现为连续的相位移动：

无频差：采样相位围绕稳定位置小范围调整
数据偏快：Phase Interpolator 持续向一个方向推进
数据偏慢：Phase Interpolator 持续向相反方向推进

相位插值器完成一个相位周期后可以继续循环旋转，CDR 由此在本地 PLL 频率附近跟随输入数据。它能够跟踪的频率偏差范围并非无限，具体边界应由对应器件数据手册中的 RXPPMTOL 等指标确认。

相位判断还依赖输入数据发生跳变。连续相同比特期间没有新的边沿可供比较，CDR 只能维持此前建立的控制状态，等待下一次有效跳变继续修正。合适的编码或扰码通常能够提高跳变密度，不只是为了改善频谱，也为时钟恢复提供持续的相位观测。链路能够容忍的最大连续相同比特长度，还需要结合器件数据手册和所用编码方式判断。

5. 恢复时钟与 RX 分频路径

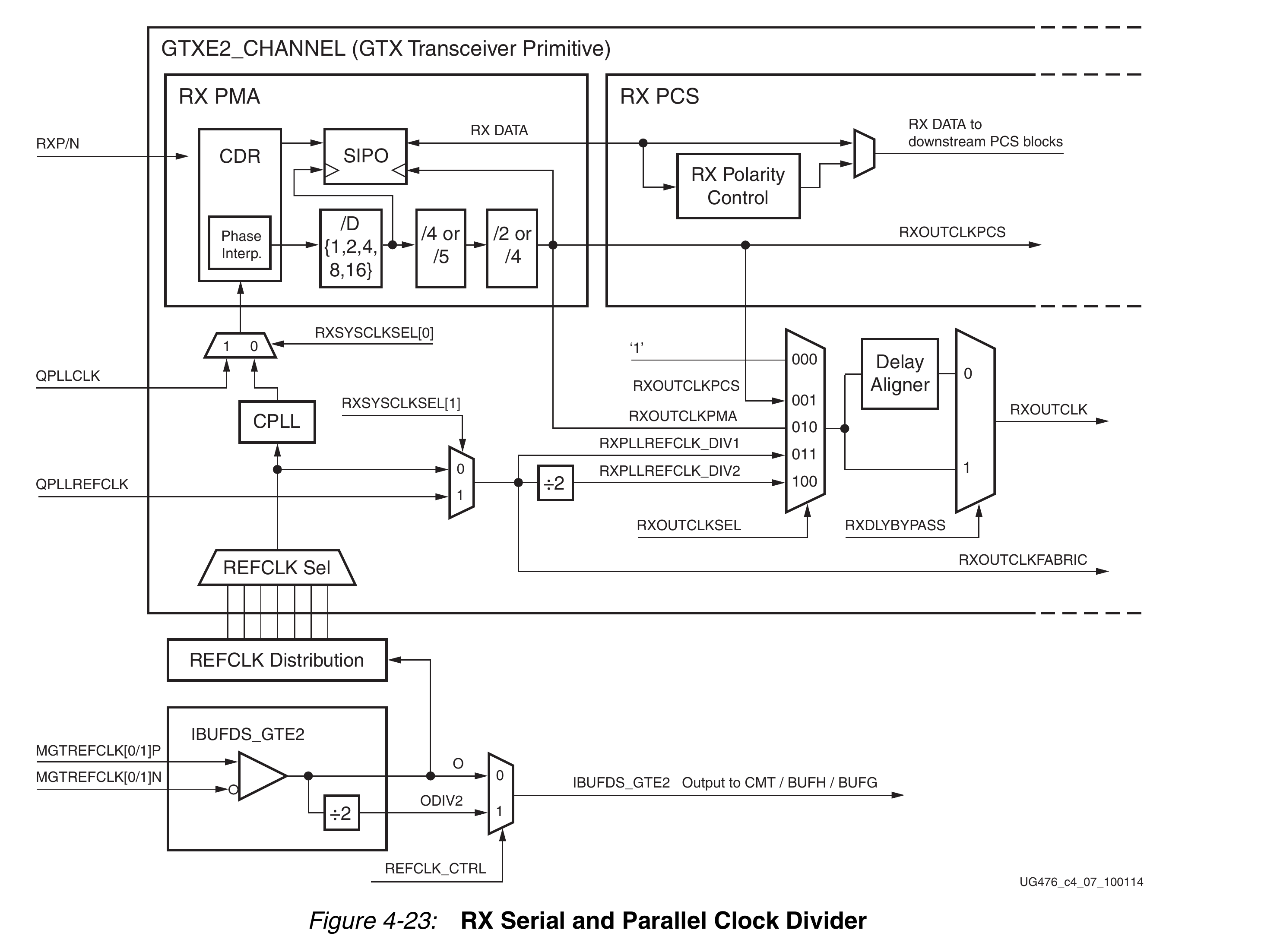

这张图以 GTXE2_CHANNEL 为例，把参考时钟、PLL、CDR、SIPO 和 RXOUTCLK 连接到同一条时钟路径中。阅读时可以从左下方的参考时钟开始，沿 PLL 和 CDR 向上进入 RX PMA，再沿分频链向右观察并行时钟。

MGTREFCLK 经 IBUFDS_GTE2 和 REFCLK Distribution 进入参考时钟选择网络，随后送往 Channel 内部的 CPLL，或者通过 GTXE2_COMMON 进入 QPLL。RXSYSCLKSEL 在 CPLL 与 QPLL 的高速时钟之间选择一路，送入 CDR 中的 Phase Interpolator。

CDR 调整后的高速采样时钟直接驱动串行数据判决和 SIPO。完成串并转换后，该时钟依次经过 /D、/4 或 /5、/2 或 /4 等内部级联分频，与 RX PMA 的并行数据宽度和工作模式匹配。分频链输出构成 PMA 并行侧的 XCLK，并继续连接 RX PCS 数据通路。

图中需要区分三类相关但位置不同的时钟：

RXOUTCLKSEL 决定 RXOUTCLK 的来源。选择 RXOUTCLKPMA 时，输出来自 CDR 恢复时钟的 PMA 分频路径；选择 RXOUTCLKPCS 时，输出来自 PCS 并行时钟路径；另外还可以选择所用 PLL 参考时钟的直通或二分频路径。RXOUTCLK 因此只是一个可配置的输出端口，不能脱离 RXOUTCLKSEL 直接称为“恢复时钟”。

RX Elastic Buffer 旁路时，RXOUTCLKSEL 应选择 RXOUTCLKPMA，使 RXOUTCLK 输出恢复时钟，再由 RXOUTCLK 驱动 RXUSRCLK。启用 RX Elastic Buffer 后，恢复侧 XCLK 与本地 RXUSRCLK 可以通过缓冲器隔离，RXUSRCLK 的来源具有更大的选择空间。缓冲器只改变并行时钟域的衔接方式，不改变 CDR 在 SIPO 之前完成串行采样的职责。

6. RX CDR 实战配置：以 GTX 5.0 Gb/s、8B/10B 为例

RXCDR_CFG 是 GTXE2_CHANNEL 中宽度为 72 bit 的配置属性，用于设置 CDR 内部控制环路。该属性不需要根据内部位域逐项推导，UG476 已经按照接收数据类型、SSC、线路速率、RXOUT_DIV、参考时钟频偏和均衡模式给出了推荐取值。本节直接通过一个 GTX 配置完成一次查表过程。

数据类型与 SSC → 线路速率 → RXOUT_DIV → REFCLK PPM → LPM/DFE → RXCDR_CFG

以一条 5.0 Gb/s 的 GTX 接收通道为例，配置条件如下：

具体选择可以分为三步：

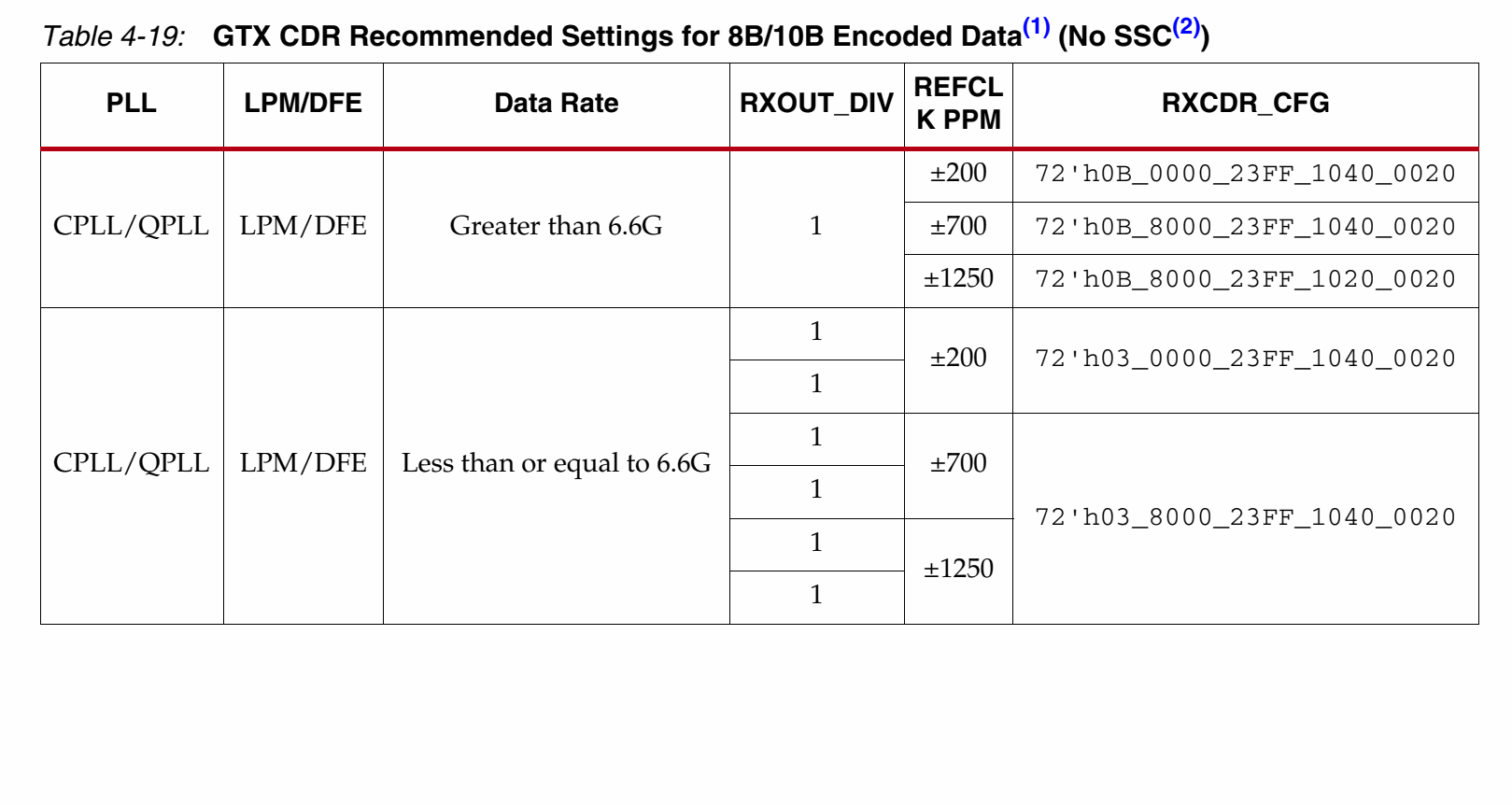

Table 4-19 的读取方向是从左向右逐列收敛配置条件。该表对 CPLL/QPLL 以及 LPM/DFE 使用同一组取值；继续定位 Data Rate ≤ 6.6G、RXOUT_DIV = 1 和 REFCLK PPM = ±200 对应的行，即可得到 RXCDR_CFG = 72’h03_0000_23FF_1040_0020。

将查表结果写入 GTXE2_CHANNEL：

GTXE2_CHANNEL #(
.RXOUT_DIV (1),
.RXCDR_CFG (72'h03_0000_23FF_1040_0020)
) u_gtxe2_channel (
// 其余端口与属性按工程配置连接
);

这里选择 CPLL 是为了给出完整的工程条件；Table 4-19 对 CPLL 和 QPLL 使用同一组推荐值。表下注释同时指出，8B/10B 编码数据推荐使用 LPM。若工程采用特定协议配置，仍应以 Transceivers Wizard 或相应的协议特性报告生成值为准。

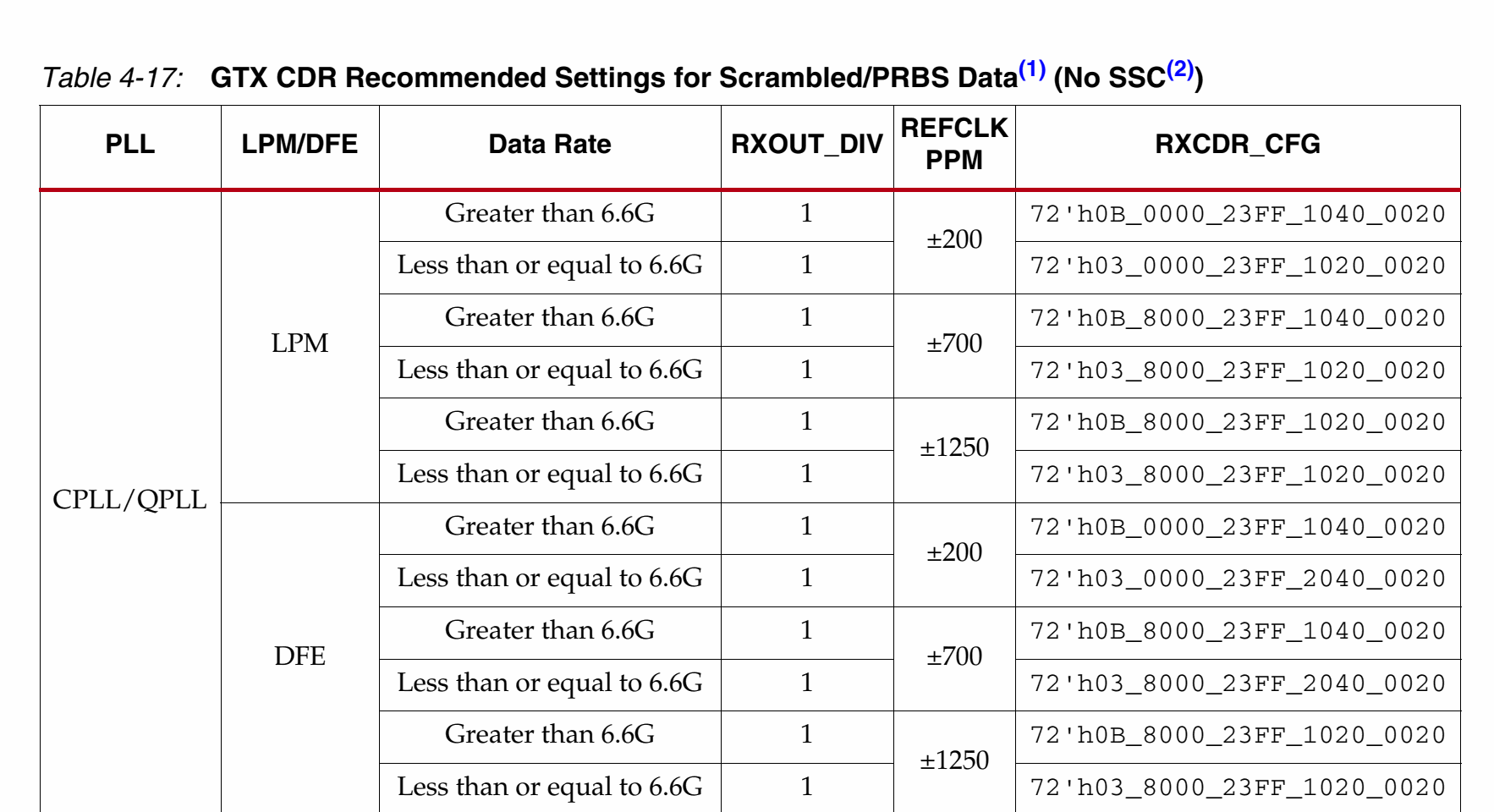

如果同一条 5.0 Gb/s 链路传输的是 Scrambled/PRBS Data，则应改查 Table 4-17：

查表条件仍然是 Data Rate ≤ 6.6G、RXOUT_DIV = 1 和 REFCLK PPM = ±200，但 Table 4-17 还需要区分 LPM 与 DFE。沿 LPM 行读取，RXCDR_CFG 为 72’h03_0000_23FF_1020_0020；沿 DFE 行读取，则为 72’h03_0000_23FF_2040_0020。与前面的 8B/10B 配置相比，线路速率和时钟条件都没有变化，仅数据类型和均衡模式不同，最终配置值已经发生改变。

实际工程可以沿“数据类型与 SSC → 线路速率 → RXOUT_DIV → REFCLK PPM → LPM/DFE”的顺序，在 UG476 对应表格中得到推荐值，再与 Transceivers Wizard 生成的 RXCDR_CFG 交叉核对。Table 4-17 和 Table 4-19 均为 GTX 配置，不能直接用于 GTH；GTH 的 RXCDR_CFG 为 83 bit，应在 UG476 中查取与数据类型和 SSC 条件对应的 GTH CDR 推荐配置。任一配置条件发生变化后，都需要重新查表。

遇到疑似 CDR 问题时，除了检查参考时钟、输入波形和 CPLLLOCK/QPLLLOCK，还应回查 RXCDR_CFG 的选择条件：当前线路数据究竟是 Scrambled/PRBS、8B/10B 还是带 SSC 的协议数据，实际线路速率与 RXOUT_DIV 是否落在同一行，参考时钟频偏档位和 LPM/DFE 模式是否匹配，工程中的属性值是否与 UG476 或 Wizard 生成结果一致。若这些条件中有一项不匹配，即使 CPLLLOCK/QPLLLOCK 和 RXRESETDONE 已经拉高，CDR 仍可能无法稳定跟踪输入数据。

修改 RXCDR_CFG 等 RX PMA 属性后，还应按照器件规定重新执行 RX 复位流程。最终接收状态需要结合 PRBS、8B/10B 错误指示或协议训练结果确认，不能只用 RXRESETDONE 判断 CDR 已经稳定。

7. 总结

在 7 系列 GTX/GTH 中，RX CDR 以 CPLL/QPLL 输出为高速时钟基础，通过 Data Sampler 与 Edge Sampler 完成 Bang-Bang 鉴相，再由 CDR FSM 控制 PI(D) 和 PI(X) 调整采样相位。Bang-Bang 鉴相只给出偏早或偏晚方向，连续判决使 Edge Sampler 跟随 UI 边界，并让 Data Sampler 保持在相邻边沿之间。恢复后的高速时钟继续驱动 SIPO，并经 RX PMA 分频形成 XCLK；RXOUTCLK 则可根据 RXOUTCLKSEL 输出恢复时钟或其他候选时钟。

工程配置 RX CDR 时，需要把收发器类型、数据类型、SSC、线路速率、RXOUT_DIV、参考时钟频偏和均衡模式作为一组条件选择 RXCDR_CFG。配置完成后，再分别检查 CPLLLOCK/QPLLLOCK、RXRESETDONE 与接收数据状态，才能区分基础时钟、硬核复位、CDR 相位跟踪和后级数据处理中的问题。
