4 Pin 磁吸连接器与普通弹簧针连接器怎么选？对位、保持力与应用场景对比

同样是4个接点，一个带磁铁，一个没有磁铁，究竟应该选哪一种？答案不在于外观更像哪张产品图，而在于设备如何靠近、怎样保持接触，以及受到拉扯时是否应该分离。理解这三个动作，才能把连接器选择变成可验证的工程决策。

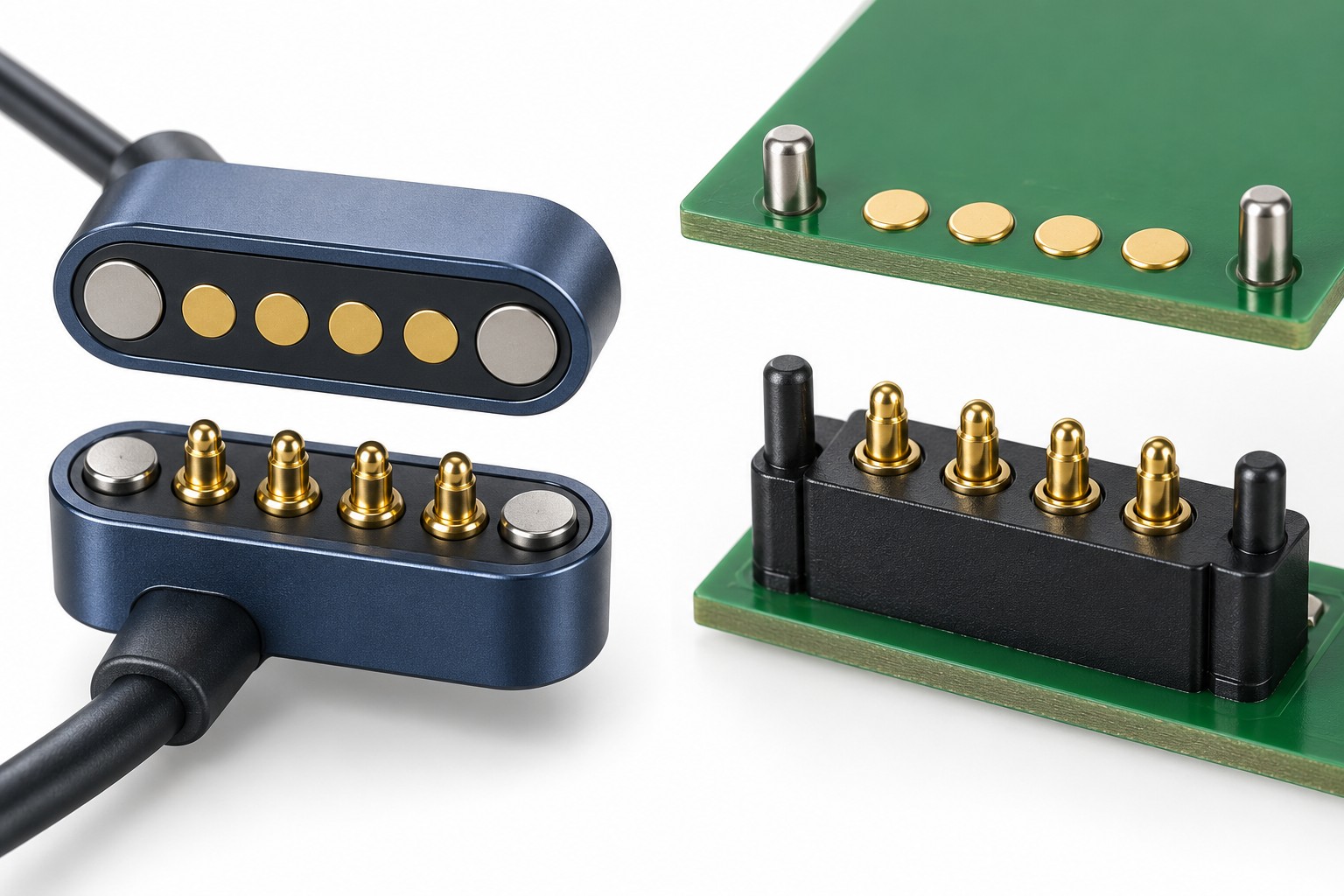

工程示意：两种结构均有4个电接点，区别主要在对位与保持方式。

先分清：磁吸是结合方式，弹簧针是接触机制

4 Pin磁吸连接器通常将4个电接点、绝缘壳体与磁吸结构组合起来。电连接可以由一侧弹簧针与另一侧金属焊盘完成，磁铁帮助两端靠近并保持结合。普通4 Pin弹簧针连接器则不依靠磁铁维持装配位置，通常由导向槽、定位柱、底座、盖板、卡扣或螺钉承担对位与保持任务。

因此，磁吸连接器也可能使用Pogo Pin弹簧针。两者不是“磁铁导电”和“弹簧针导电”的简单对立，而是围绕同一类弹性接点，选择了不同的结构方案。多加磁铁并不会自动改善电流能力；不带磁铁也不意味着不能实现方便、重复的连接。

一、对位：靠近得顺手，不等于最终接触正确

磁力可以辅助用户把小型设备放到合适位置，但实际吸附范围取决于磁铁位置、极性、间隙、接近角度、摩擦与外壳。裸样品在桌上容易吸合，装进深凹槽或连接较硬线缆后，动作可能明显不同。

建议把对位分成两步：第一步是接近引导，把两端带到一起；第二步是最终定位，让每一根针落在自己的焊盘上，并停在合适压缩位置。第二步仍需壳体台阶、定位槽、防反结构或其他导向约束。不能只因为能吸住，就认为旋转、偏一格和斜着结合也已经解决。

普通弹簧针结构的对位由机械导向完成。例如充电底座先托住设备，再引导设备沿固定方向下降；可拆模块先由定位柱校正方向，然后弹簧针接触焊盘。这种路径明确的安装，可以得到很好的重复性，但要同时考虑导向所占空间和用户的操作动作。

对直线排列的4个接点，应逐针检查接触区域，而不是只看中心两针。焊盘宽度、针头形状、针距、侧向间隙和角度偏差共同决定容许错位范围。还要检查邻近焊盘及裸露金属，避免偏位时接到不该接通的回路。

二、保持力与接触力，不是同一个指标

弹簧针在指定压缩位置产生接触力，使针头压住接触面；磁铁或卡扣提供保持作用，让整个装配停留在这个位置。磁铁更强不能替代正确的弹簧力、工作行程和机械限位。磁吸过强还可能增加用户拆卸难度，或改变外壳受力。

初步比较时，可以把有效结合力与4根针的反力、密封件反力和预期线缆载荷放在同一张受力图上。随后还要考虑磁铁距离变化、倾斜、摩擦与线缆产生的转矩。单一的正面拉脱力，不能完整描述实际安装中的稳定性。

举一个仅用于理解的假设：如果某接点在选定工作位置的反力为0.4 N，4个接点合计约为1.6 N。这个计算不是任何产品的额定值，也不说明选择大于1.6 N的磁铁就足够。实际选型仍要依据接点力—位移曲线、公差、密封件与外部载荷。

普通结构也应问相同的问题：盖板刚度是否足够，卡扣能否稳定落位，设备在底座中是否晃动？接点规格正确，但壳体没能保持结合，仍然可能在振动或线缆拉扯时短暂断开。

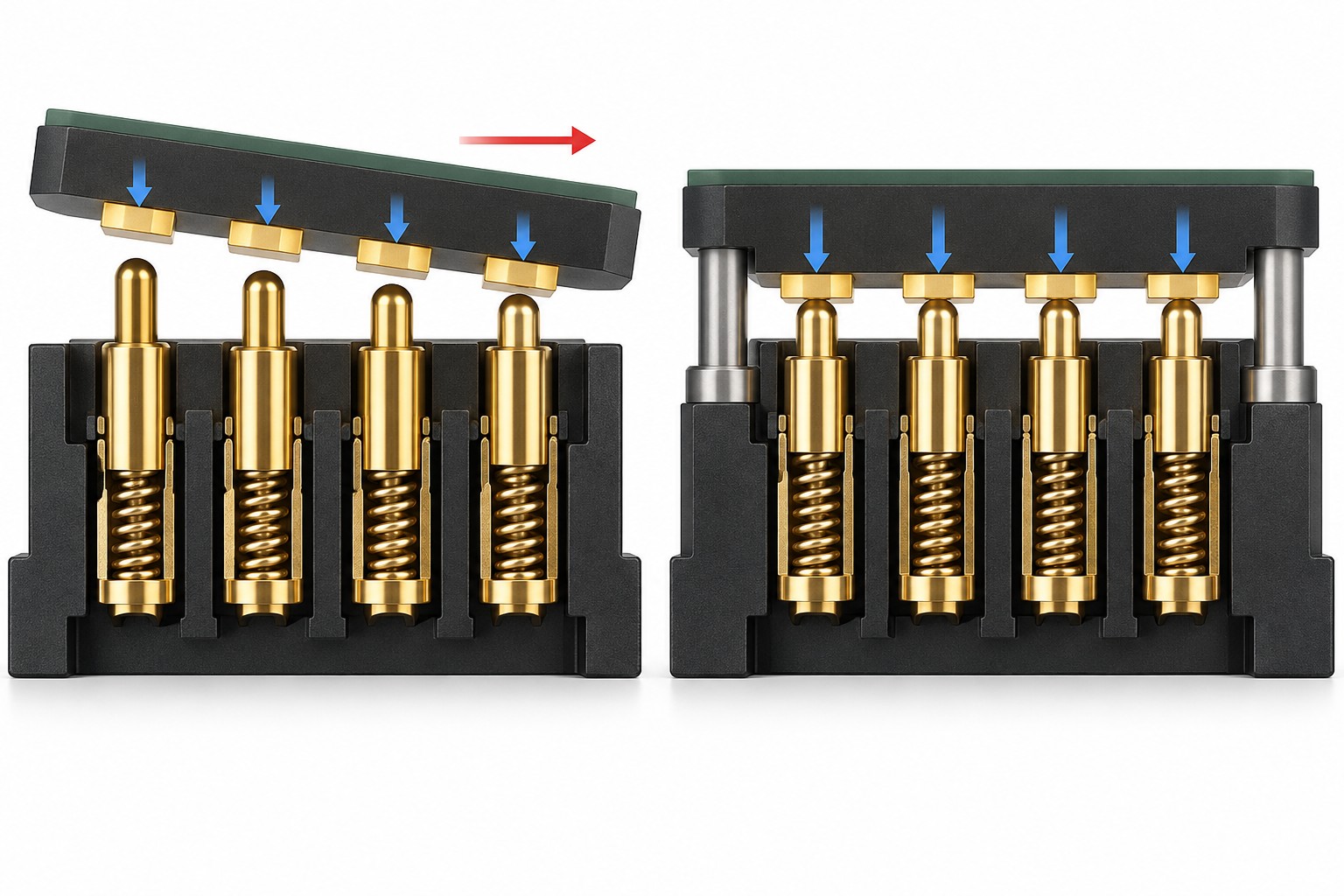

三、工作行程：4根针要分别算，不能只看平均压缩量

工作压缩量由弹簧针自由高度与装机后接触面的间距确定，允许范围以对应图纸和规格为准。最大机械行程不是日常工作位置的默认选择，否则尺寸偏差、倾斜与外力可能把针压到行程末端。

建立逐针公差表，列入PCB位置、焊接后的安置高度、注塑壳体尺寸、对接焊盘高度、外壳限位和装配角度。小角度偏差可能让一端压得过深、另一端接触不足。对位是否成功，要由每根针在最差组合下是否仍处于批准工作区间来判断。

轴向弹性与侧向支撑应分开处理。弹簧针适合吸收其设计方向上的高度变化，侧向推力应由导向、壳体肩部与支撑结构承担。把活动针轴当定位柱，会改变摩擦和磨损情况，不能仅凭能导通就认为结构合理。

四、分离方式：容易脱开与稳固保持，各有合适场景

外接充电线被绊到时，有的设备希望线先脱开，避免整机被拖走；工业底座或内置模块则可能要求受到碰撞后依然保持。应先定义希望发生的动作，再选择磁吸或机械保持，不要先决定结构再反推使用需求。

至少比较轴向拉扯、侧向拉扯、从一侧掀起的剥离与旋转。磁吸接口可能正面很难拉开，从边缘掀起却较容易分离。出线方向会改变力矩。普通卡扣也有规定的释放方向，意外载荷未必与设计方向一致。

还要观察部分分离过程。接点可能先后断开，而非四针同时离开。根据电路功能，评估电源检测、限流、掉电处理及接触抖动。磁铁帮助快速吸合，并不自动保证热插拔行为正确。

五、4 Pin只能说明接点数量，不能直接说明电流与协议

4个接点可以分配给电源、回流和两路信号，也可能承担检测或其他用途。应在两个对接面的图纸上标明编号、功能及观察方向，防止面对面装配后出现左右镜像错误。相同针数的两个部件，不代表可以直接互换。

要传输数据，需要检查主机、线缆、连接器、PCB走线、参考回流和保护电路。4个导电通路不会自动带来某种数据协议或速率。采用并联电源接点时，也不能简单将单针电流乘以针数，而应确认实际分流。

对于电阻性路径，压降可以用V=I×R理解，损耗可用P=I²×R理解。这说明接点电阻增加或电流提高时为什么更值得关注温升，但公式本身不是额定能力证明。测试应明确测量端点，区分接点区域与包含线缆、端子的完整回路，再在实际装机条件下检查压降和温升。

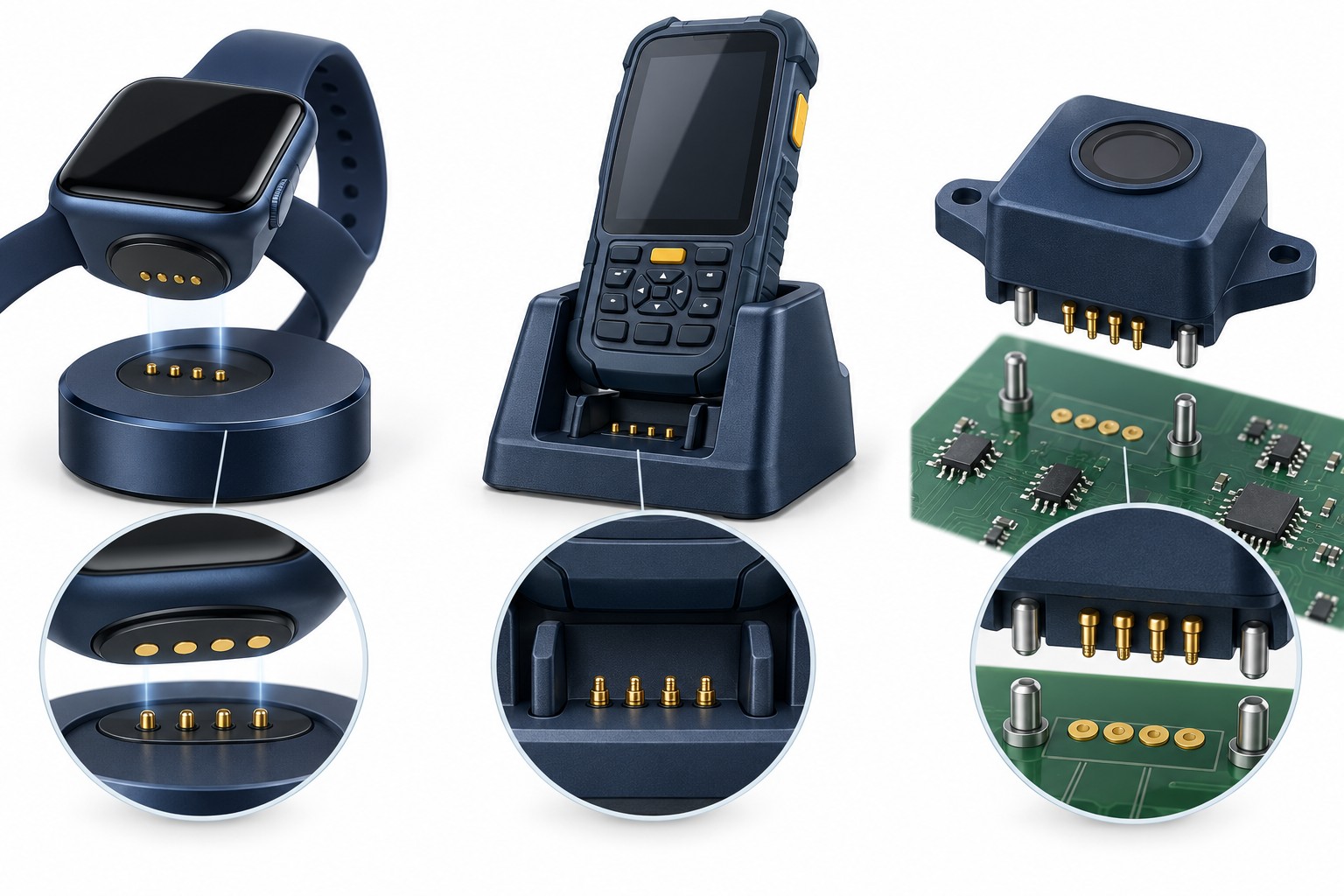

六、应用场景：把整个连接系统一起比较

穿戴设备与小型充电线：频繁连接的小设备可以评估磁力辅助带来的操作便利，同时核对最终定位、汗液或护肤品暴露、线缆刚度和脱开方式。是否需要4个接点，仍由真实电路决定。

工业手持终端底座：底座已经支撑设备并约束插入路径时，普通弹簧针阵列可能就是合适方案。即使增加磁铁，设备重量与最终位置也应由底座结构管理。

可拆传感器或功能模块：由螺钉、盖板或卡扣固定的模块，可比较普通弹簧针结构。定位件应在电接触之前建立方向。允许频繁徒手拆装的模块则可评估磁吸，但要检查意外脱开和错误结合。

外部可拆线缆：磁吸头只是完整线缆系统的一部分。还需定义设备端与线端配对、线序、应力释放、出线转矩和维修替换兼容性，不能用一只磁吸头代替整根线材的评估。

七、环境：接触面、清洁与磁性异物都要检查

两类结构都可能遇到灰尘、冷凝或清洁残留。凹陷较深的接点可能不易擦拭，外露磁吸面虽然便于接近，但磁铁周围可能聚集磁性异物。清洁方法应适合接点镀层和绝缘材料，不能在未确认兼容性时随意更换清洁剂。

排水、遮蔽和密封需要明确边界。连接器单体、结合状态和整机不是同一试验对象；不能从针数或吸附能力推断IP等级。磁吸结构还需评估对附近霍尔传感器、指南针等功能的影响，是否需要间距或布局调整应由真实设备验证决定。

八、实用选型流程：让两种样件在同一条件下比较

常见问题

磁吸连接器一定比普通弹簧针连接器更稳定吗？不一定。磁吸帮助结合，稳定性仍由接点、压缩、定位、环境和外力路径共同决定。固定导向明确的普通接口，也可以获得很好的重复连接。

都是4 Pin，可以直接替换吗？不能只按针数替换。针距、接触面、工作行程、线序、安装空间、保持力与完整回路能力都应匹配。

哪种成本更低？比较磁铁或机械保持件、模具、线缆、装配、检验和维修的总安装成本。连接器单价最低，不一定代表整机成本最低。

送样前应准备什么？设备与对接件图纸、4路功能定义、PCB或线缆要求、安装公差、实际使用动作、暴露环境和预期验收条件。

结论

选择4 Pin磁吸或普通弹簧针连接器，本质上是在选择一套对位、保持和分离的系统。磁吸适合被实际需求证明有价值的便利结合；普通结构适合机械导向与保持已经清楚定义的安装。把逐针压缩、外力、电路和验证记录放到同一个方案中，才能从“看起来合适”走向可重复制造、可验证使用。

技术概念参考：Mill-Max的Spring-Loaded Connectors资料展示了磁铁与弹簧接点的组合；Harwin具体弹簧接点资料区分自由高度与工作高度。参考型号的参数不能直接作为其他连接器或整机的额定值。文中力值仅为计算示例，配图为原创工程示意。
