网硕互联帮助中心全协议全卡种读卡器模块核心信息梳理

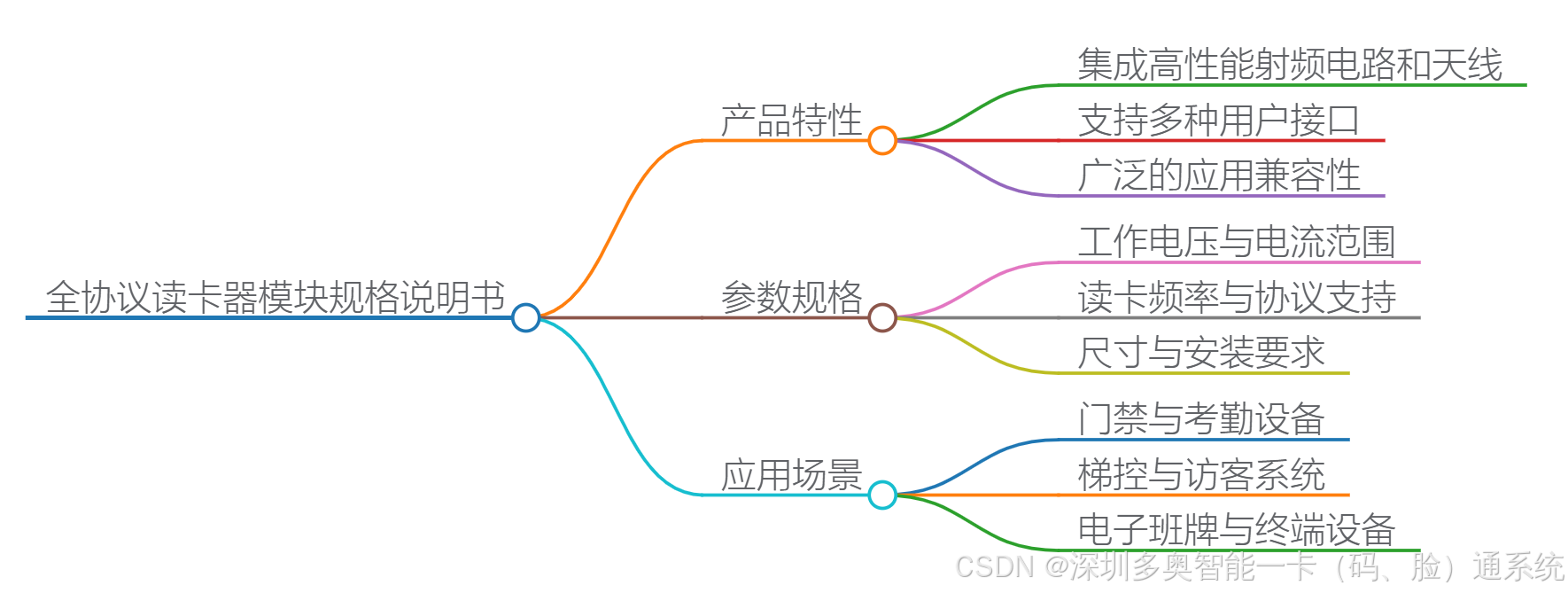

一、产品定位

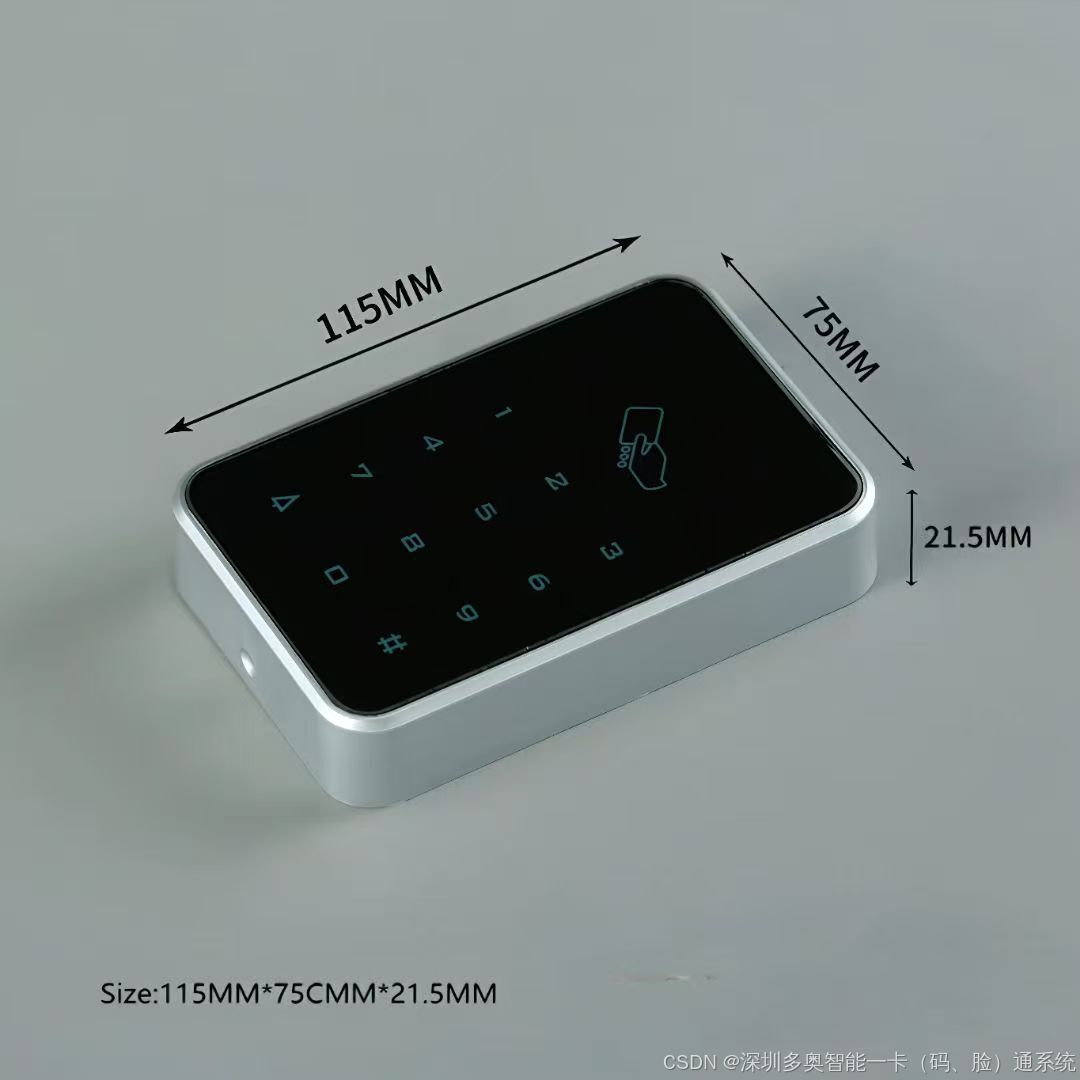

DA-H02A-V1.2/DAIC-MJ-RW
- 核心功能：集成高性能射频电路与天线，支持全协议、全卡种读取，适配门禁、考勤、梯控、支付、身份认证等全场景。
- 设计目标：通过模块化设计实现“一卡通用”，覆盖智能一卡通系统（门禁、消费、梯控、考勤等），降低多场景硬件适配成本。
| 参数项 | 规格 |
| :——- | :————————————- |
| **工作电压** | DC 3.3V–5V |
| **工作电流** | <100mA |
| **工作频率** | 13.56MHz（标准）/ 125kHz（可选） |
| **支持标准** | ISO14443A/B/C、ISO15693、iClass、EM4100系列 |
| **通信接口** | TTL、USB（可选）、RS232、RS485 |
| **工作温度** | -20°C ~ +70°C（工业级） |
| **状态指示** | 蜂鸣器 + 红/绿双色LED |
| **尺寸** | 47.5mm × 26.5mm × 5mm（含天线） |
二、技术参数与兼容性
- 电压/电流：DC 3.3V–5V，电流<100mA（梯控场景）。
- 工作频率：13.56MHz（高频，默认），可选125kHz（低频）。
- 接口类型：
- 标准接口：TTL、RS232、RS485、USB（可选）。
- 定制接口：Wiegand26/34、MQTT、Modbus RTU/TCP、CAN、TCP/IP。
- 环境适应性：工业级，-20°C至70°C，抗干扰设计（需避免强磁场、金属干扰）。
- 高频卡（13.56MHz）：
- Mifare 1（S50/S70）、ISO15693、FeliCa（日系企业）、iClass（HID芯片，外企）、Legic（德系企业）、CPU卡、国密卡、身份证。
- 防复制卡：支持IC卡防复制技术。
- 低频卡（125kHz）：EM4100（ID卡，逐步淘汰）、T557。
- 其他协议：INDALA、MOTOROLA（A/B协议卡）、兼容Legic/Advant + Mifare混合卡。
- CPU卡：2–3cm（医院、政府机构等高安全场景）。
- M1卡：2–5cm（小区、办公楼，防复制能力有限）。
- ISO15693：3–8cm（物流、图书管理）。
- iClass/Legic：5–8cm（外企、德系企业）。
- EM4100：3–5cm（逐步淘汰）。
| 卡片类型 | 读卡距离 | 应用场景说明 |
| :————– | :—– | :———————- |
| **CPU卡** | >2-3cm | 高安全场景：医院、企业、学校、政府机构 |
| **M1卡** | >2-5cm | 通用场景：小区、办公楼（注意：防复制能力有限） |
| **FeliCa卡** | >2-5cm | 日系企业：日本、巴西及中国日资企业 |
| **ISO15693** | >3-8cm | 图书管理、物流追踪等远距离应用 |
| **iClass卡** | >5-8cm | 外资企业：HID芯片方案 |
| **EM4100(ID卡)** | >3-5cm | legacy系统，逐步淘汰中 |
| **Legic卡** | >2-5cm | 德系企业：宝马、马牌、博世、大众等 |
| **身份证/国密卡** | 定制 | 政府、金融等高安全领域 |
| **HID Prox** | 定制 | 兼容现有HID门禁系统 |
接口选择与接线要点
模块提供多种接口，适配不同主机设备：
|
TTL UART |
最常用，直接与MCU通信。 |
各类自研控制器、嵌入式主板。 |
确认电压（3.3V/5V），连接RX/TX/GND。 |
|
RS-485 |
抗干扰强，支持远距离（可达千米）、多设备组网。 |
梯控控制器、大型门禁系统、分散式工位终端。 |
必须正确连接A/B（正/负）线，终端电阻视情况启用。 |
|
Wiegand 26/34 |
门禁行业传统标准，两线数据。 |
第三方门禁控制器、考勤机。 |
连接DATA0/DATA1，注意电压匹配（通常5V或12V）。 |
|
（可选）RS-232 |
老式电脑串口通信。 |
部分PC连接的访客机、发卡设备。 |
连接RXD/TXD/GND。 |
核心接线原则：务必参照对应主机设备（如DAIC-MJ-MB控制器）的硬件手册接线图操作，严禁仅凭颜色猜测。 接错线是导致模块损坏的最常见原因。
三、应用场景与功能扩展
- 门禁系统：人脸识别门禁机、指纹考勤机、楼宇可视对讲、人行通道闸机。
- 梯控系统：电梯权限控制，支持多卡合一（门禁+梯控+消费）。
- 访客管理：访客机、电子班牌集成刷卡功能。
- 消费机：餐饮机、售饭机、POS机，支持一卡通支付。
- 水控/电控：校园、酒店的水电计费系统。
- 工程设备：PLC权限终端、打印机读卡器。
- 智慧电教：图书借阅、广告机、工控设备。
- 一卡通整合：电梯卡、门禁卡、考勤卡、消费卡、学生卡、VIP卡等合并为一张卡，实现“智能一卡通”管理。
四、技术对接与开发支持
- 数据格式：
- 头部：0x02
- 卡片类型：0x10（IC卡）、0x31（ISO15693）、0x25（CPU卡）等。
- 卡片序列号：4或8字节，XOR校验和。
- 尾部：0x03
- UART接口：HEX格式输出，默认波特率9600bps，无奇偶校验。
- 第三方对接：支持门禁控制器、梯控主板、消费机等设备接入，实现跨系统一卡通。
- 定制化服务：提供OEM/ODM批量定制，支持协议扩展（如MQTT、Modbus）。
| 类型代码 | 卡片类型 |
| :— | :—————— |
| 0x01 | EM4100 (ID卡) |
| 0x02 | ID卡（B卡） |
| 0x03 | HID Prox |
| 0x10 | **IC卡（Mifare）** |
| 0x20 | CID |
| 0x21 | B卡 |
| 0x25 | **ISO14443A CPU卡** |
| 0x31 | **ISO15693** |
| 0x32 | **FeliCa / iClass** |
二次开发数据协议详解
模块上电后，一旦检测到卡片，会通过UART（TTL电平）自动输出一组HEX格式数据帧，便于嵌入式系统或软件直接解析。
1. 数据帧格式（默认）
以读取一张M1卡（序列号 0xAA 0xBB 0xCC 0xDD）为例，输出数据流如下：
02 09 01 AA BB CC DD XX 03
-
02: 帧头（Start of Text）
-
09: 数据长度（Length），表示从此字节后到校验和前的字节数。
-
01: 卡片类型（Card Type），0x01代表Mifare/ISO14443A卡。
-
AA BB CC DD: 4字节卡片序列号（Card SN）。
-
XX: 异或校验和（Checksum），计算方式为：长度XOR 卡片类型XOR SN[0]XOR SN[1]XOR SN[2]XOR SN[3]。
-
03: 帧尾（End of Text）
2. 如何获取不同卡片的数据？
您只需将模块的TX、RX、GND连接至USB转TTL串口工具，并接入电脑。使用串口调试助手（如SecureCRT、Putty或友善串口助手），设置波特率 9600bps, 8N1，即可实时看到刷不同卡片时输出的原始数据。这是诊断和开发的第一步。
3. SDK与高级协议
对于需要 Modbus RTU/TCP、MQTT、TCP/IP 等高级网络协议的集成，多奥可提供定制固件或上层通信SDK。此类需求需在项目规划阶段与售前技术团队沟通，以确定最佳的软硬件方案。
| 字段 | 长度 | 说明 |
| :————— | :——– | :——————————- |
| **Header** | 1 Byte | 0x02（帧头） |
| **Length** | 1 Byte | IC卡: 0x09 / FeliCa: 0x0D |
| **Card Type** | 1 Byte | 见下表卡片类型定义 |
| **Card Data** | 4-8 Bytes | IC卡: SN\\[0-3] / FeliCa: SN\\[0-7] |
| **XOR Checksum** | 1 Byte | 除帧头帧尾外所有数据异或校验 |
| **Footer** | 1 Byte | 0x03（帧尾） |
五、故障预防与安装指南
- 避免金属、强磁场、高脉冲干扰（梯控、水控场景常见）。
- 电源选择：线性电源（变压器）可提升读卡距离，开关电源需确保电压稳定。
- 梯控读卡器：RS-485接口（确保正负极正确）。
- 门禁读头：RS485或Wiegand26/34（需匹配控制器电压）。
- 第三方设备：对接前咨询多奥售前技术支持。
- 严禁超电压使用，避免接错线或短路。
- 模块高频信号可能干扰模拟电路，需隔离布局。
故障预防与可靠性提升措施
为确保模块稳定运行，请务必遵守以下“军规”：
电源是根基：
-
强烈推荐使用线性电源（如优质“火牛”适配器），它能提供纯净的直流电，最大化读卡距离和稳定性。
-
若使用开关电源，请确保其质量可靠、纹波小。劣质开关电源会导致读卡距离缩短、偶发读卡失败。
-
严格保证电压在额定范围（如5V±5%）内，严禁超压使用。
环境与安装：
-
远离干扰源：安装时避开大功率电机、变频器、强磁铁、金属密集区域。在电梯轿厢、工程机械等强干扰环境中，需特别注意安装位置和屏蔽。
-
天线面朝向：确保模块天线面（通常有线圈图案一面）朝向用户刷卡方向，前方避免被金属外壳完全覆盖。
操作纪律：
-
先断电，再接线：所有接线操作必须在设备断电情况下进行。
-
防静电：拿取模块时，注意人体静电防护，尤其是干燥环境。
-
固定牢固：使用尼龙柱或绝缘胶固定模块，防止短路和震动松脱。
通过遵循本指南，您可以充分发挥DA-H02A-V1.2全协议读卡器模块的强大兼容性与可靠性，为各类智能终端设备奠定坚实、灵活的身份认证基础。
| 应用场景 | 推荐接口 | 注意事项 |
| :———- | :——————- | :——— |
| 梯控读卡器→梯控控制器 | **RS-485** | 确保A/B正负极正确 |
| 门禁读头→门禁控制器 | RS485 / Wiegand26/34 | 确认电压匹配 |
| 第三方控制器对接 | 提前咨询 | 联系多奥售前技术支持 |
六、核心优势总结
- 全协议覆盖：支持低频（125kHz）与高频（13.56MHz）全卡种，兼容国际主流协议。
- 场景适配性强：从门禁、梯控到工业设备，覆盖智能建筑全链条需求。
- 开发友好：提供标准化数据协议与二次开发SDK，降低集成成本。
- 稳定可靠：工业级设计，抗干扰能力强，支持宽电压输入。
| 型号 | 名称 | 核心功能 |
| :————— | :——— | :—— |
| **DA-H02A-V1.2** | 全协议读卡器模块 | 嵌入式微型模块 |
| **DAIC-MJ-RW** | 多卡种兼容门禁读卡器 | 门禁专用读头 |
| **DAIC-TK-RW** | 梯控读卡器 | 电梯门禁专用 |
| **DAIC-TK-MB** | 梯控主板 | 电梯控制核心 |
| **DAIC-MJ-MB** | 门禁控制器 | 门禁系统核心 |
适用客户：智能建筑集成商、一卡通系统供应商、工业设备制造商、安防解决方案商。
价值主张：通过“一模块多场景”设计，帮助客户实现硬件标准化、管理智能化、成本最优化。
