【PCB设计笔记】PCB布局时，如何快速互换器件位置?（Altium Designer 25）

目录

• 1.1 PCB布局时，如何快速互换器件位置?

1.1 PCB布局时，如何快速互换器件位置?

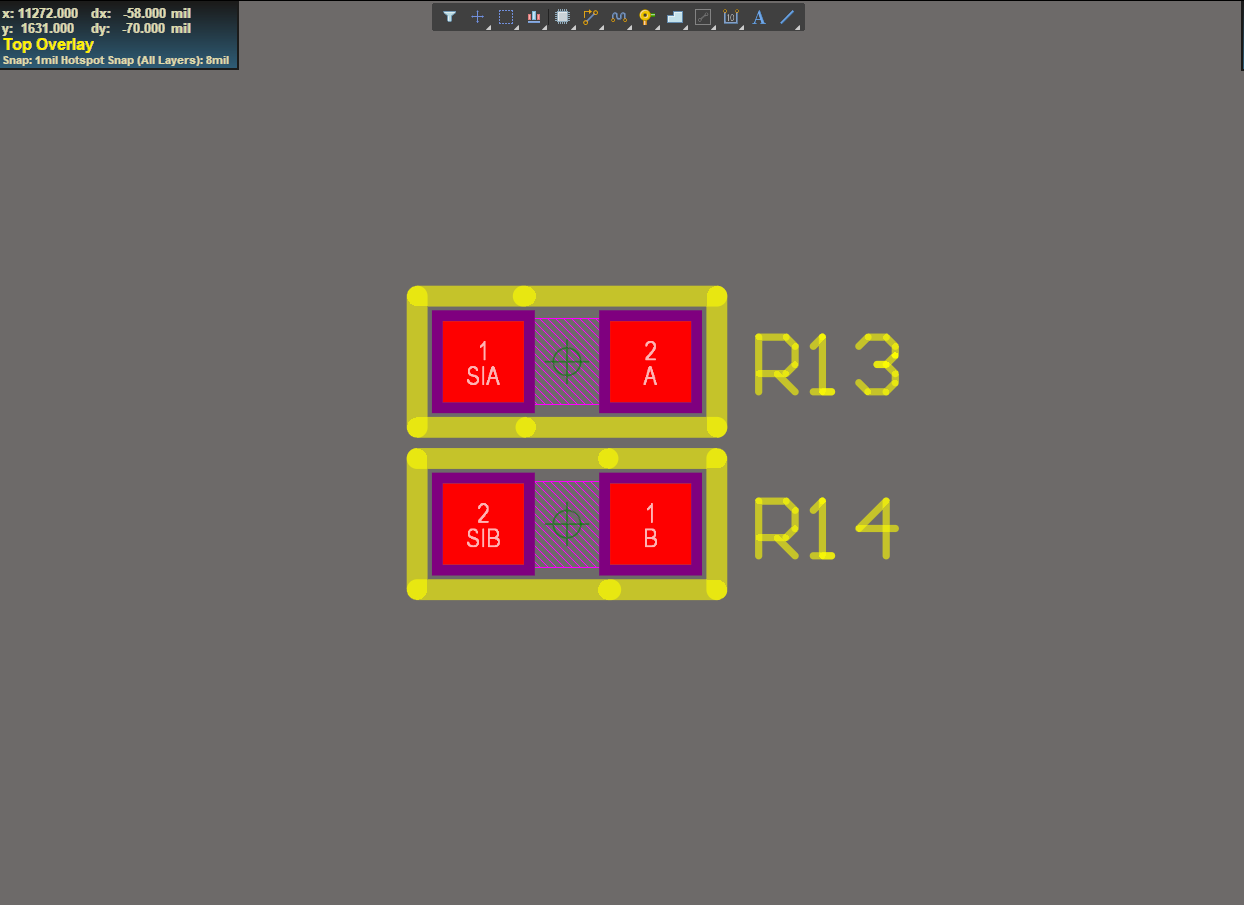

如图，我想互换 R₁₃ 与 R₁₄ 的位置，如果拖动一个电阻，然后再用对齐命令将其对齐，那么需要使用多个步骤，这样效率就会大打折扣。那么，如何快速将两个器件进行调换位置呢？

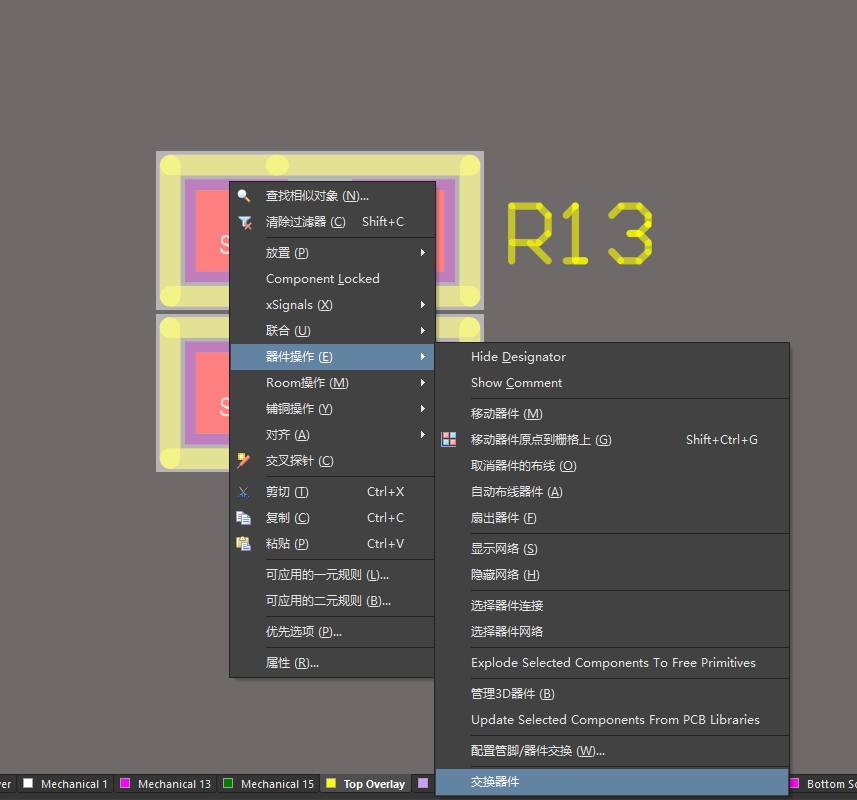

首先，选中两个器件，然后鼠标右击 -> 器件操作 -> 交换器件 当然，如果你将它设置成自定义快捷键，将会更加方便快捷。那么，如何进行快捷键自定义呢？

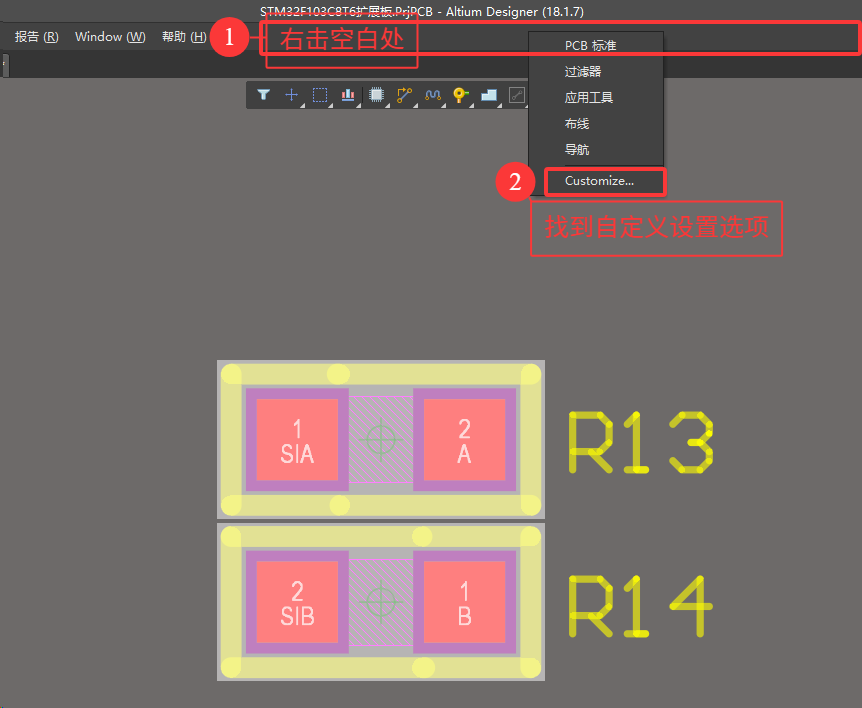

首先，在如图所示的菜单栏空白处，右击鼠标 -> Custormize…

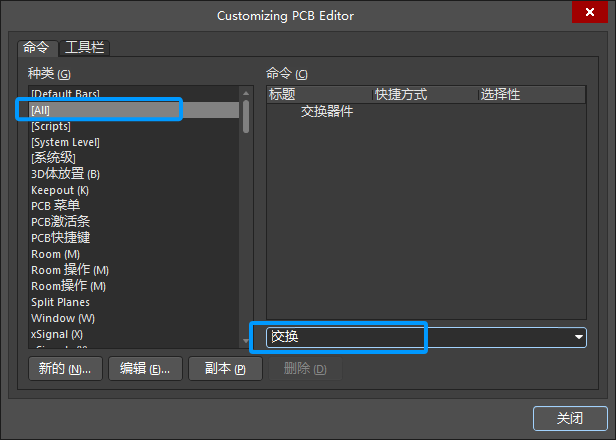

找到 All，在搜索栏输入交换，然后鼠标左键双击交换器件，进入到快捷键设置界面。

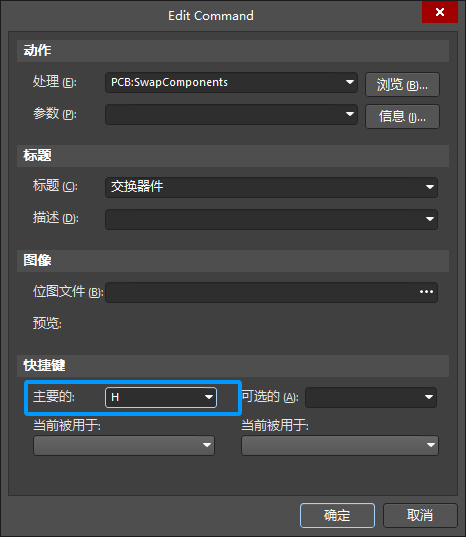

然后在快捷键 主要的：输入 H ，即可将 H 键设置为交换器件的快捷键。
