长距离通信时，串口服务器的RS-232与RS-485的适用场景及信号增强方案？

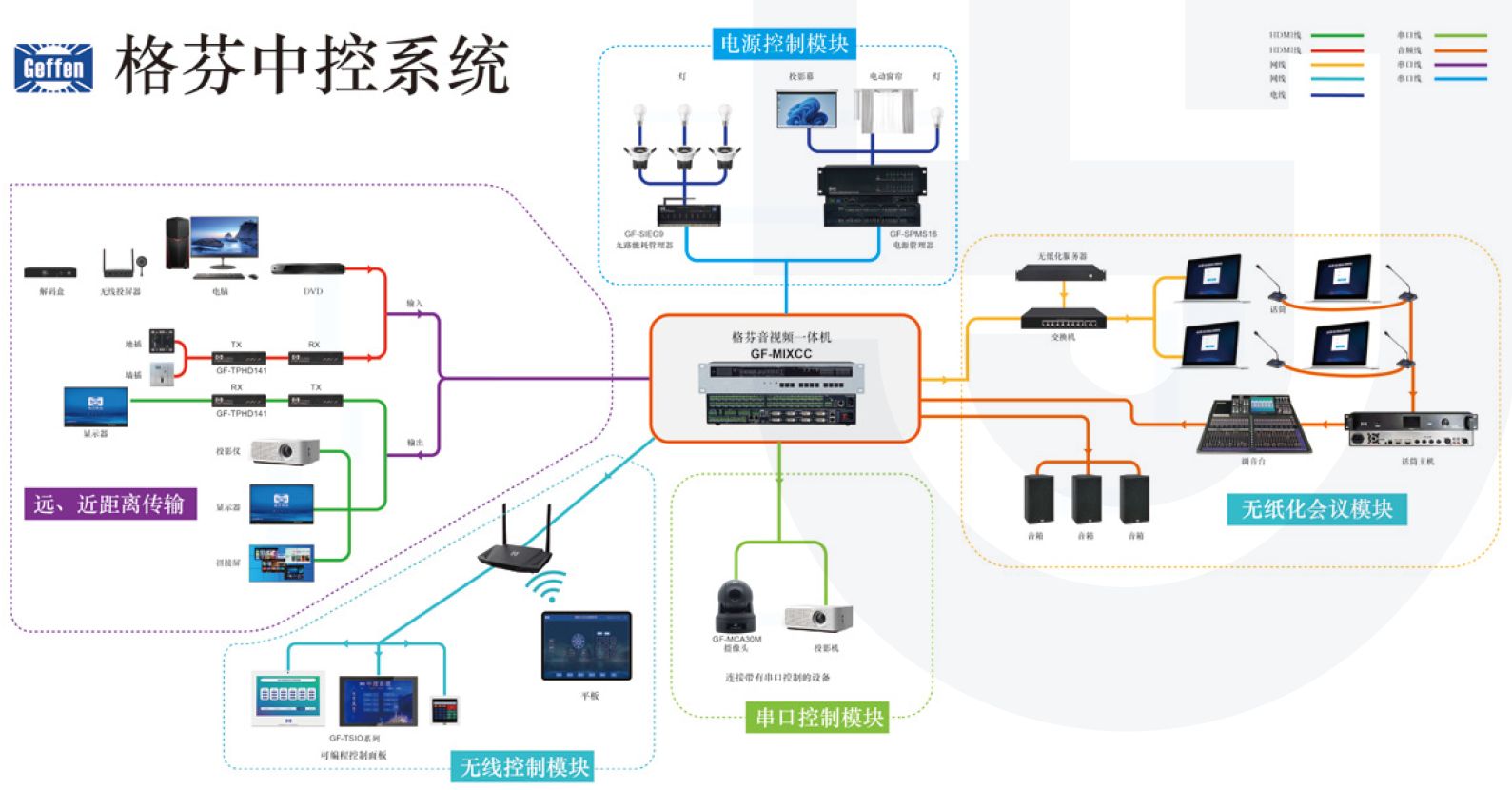

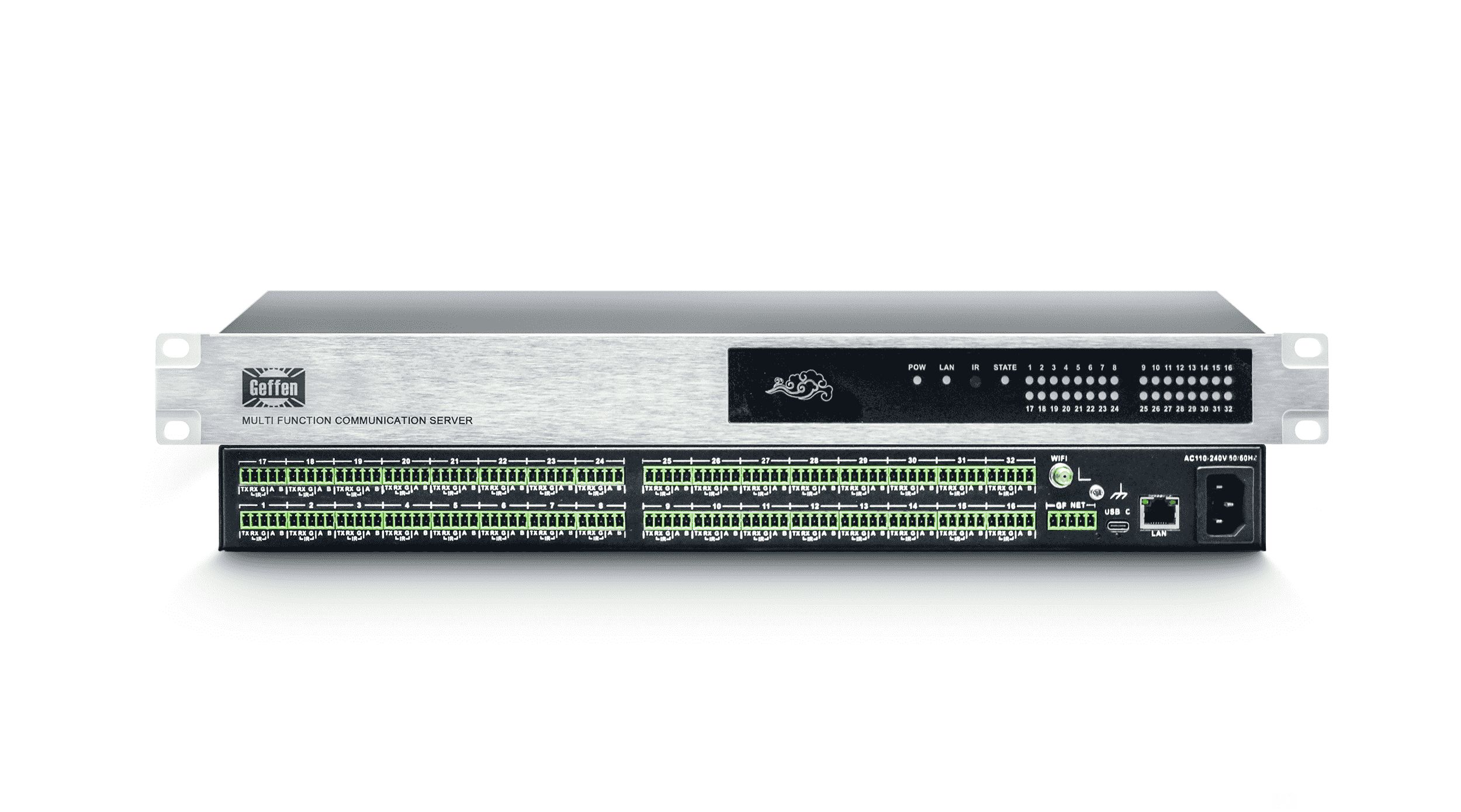

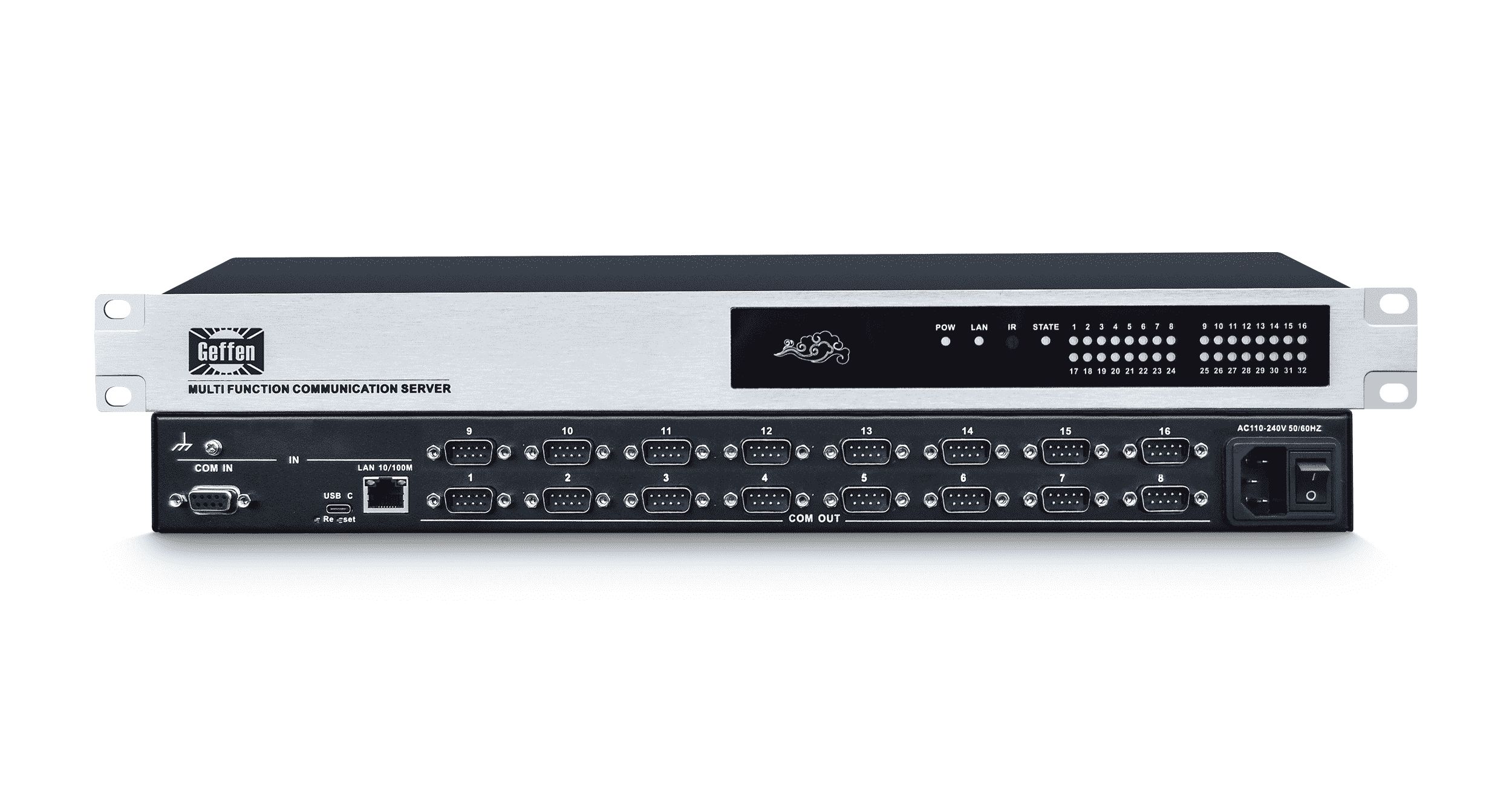

在长距离通信场景中，格芬科技自主生产的串口服务器RS-232与RS-485的适用性及信号增强方案需结合技术特性和实际需求综合设计。以下是具体分析：

一、RS-232与RS-485的适用场景对比

1. RS-232：短距离、点对点通信

• 适用场景：
  • 实验室设备连接：如计算机与示波器、频谱分析仪等精密仪器的短距离数据交互。
  • 办公自动化：打印机、扫描仪等外设与主机的直接连接（距离≤15米）。
  • 低速率调试场景：嵌入式系统开发初期，通过串口调试工具进行本地程序下载与日志输出。
• 限制：
  • 传输距离超过15米后信号衰减显著，误码率急剧上升。
  • 仅支持点对点通信，无法扩展多设备网络。

2. RS-485：长距离、多节点通信

• 适用场景：
  • 工业自动化：PLC（可编程逻辑控制器）与分布式I/O模块、传感器网络的数据采集与控制（距离可达1200米）。
  • 智能电网：电表集中器与多个智能电表之间的数据汇聚与远程抄表。
  • 安防监控：摄像头、门禁系统与中央控制室的联网通信（支持32个节点，总线型拓扑）。
  • 交通信号控制：路口信号机与多个方向检测器的实时数据交互。
• 优势：
  • 差分信号传输抗干扰能力强，适合电磁环境复杂的工业现场。
  • 支持半双工多节点通信，降低布线成本。

二、信号增强方案

1. RS-232长距离通信增强方案

• 方案1：RS-232转RS-485转换器
  • 原理：通过协议转换器将RS-232信号转为RS-485差分信号，利用RS-485的长距离传输能力。
  • 设备示例：
    • MOXA NPort 5110：支持RS-232转RS-485，内置15KV ESD保护。
    • MAX485芯片：DIY转换器的核心芯片，成本低但需自行设计电路。
  • 适用场景：需保留原有RS-232设备，但需扩展通信距离的改造项目。
• 方案2：光纤中继
  • 原理：使用光纤收发器（如RS-232转光纤转换器）将电信号转为光信号，通过光纤传输后再转回电信号。
  • 优势：
    • 传输距离可达20公里以上，完全免疫电磁干扰。
    • 支持高速率（最高115.2Kbps）。
  • 设备示例：
    • GEFFFEN GF-MCS08：RS-232转多模光纤转换器，支持ST接口。
  • 适用场景：跨区域工业网络、数据中心互联、高电磁干扰环境。

2. RS-485超长距离通信增强方案

• 方案1：RS-485中继器
  • 原理：通过中继器对衰减的信号进行整形放大，延长传输距离。
  • 设备示例：
    • GEFFFEN GF-MCS16：支持2线制RS-485，可扩展传输距离至4000米（需降低波特率至9600bps）。
    • MAX487芯片：自制中继器的核心芯片，支持热插拔。
  • 注意事项：
    • 每级中继器引入约2μs延迟，需根据波特率计算最大级联数量。
    • 建议每级中继器间隔不超过1200米。
• 方案2：光纤传输
  • 原理：使用RS-485转光纤转换器（如GEFFFEN GF-MCS14），将差分信号转为光信号传输。
  • 优势：
    • 传输距离可达50公里，抗电磁脉冲（EMP）干扰。
    • 支持高速率（最高12Mbps）。
  • 适用场景：智能电网、轨道交通、石油管道监控等超长距离、高可靠性要求的场景。
• 方案3：屏蔽双绞线优化
  • 原理：使用低电容、高屏蔽效能的电缆减少信号衰减。
  • 电缆选型：
    • 24AWG屏蔽双绞线，电容≤15pF/ft，适合1200米内传输。
    • 双层屏蔽（铝箔+编织网），抗干扰等级达IEC 61000-4-4。
  • 布线规范：
    • 避免与电源线平行布线，间距≥30cm。
    • 总线两端加装120Ω终端电阻，减少反射干扰。

3. 通用信号增强技术

• 终端电阻匹配：
  • 在RS-485总线两端加装120Ω终端电阻，吸收反射信号，降低驻波比。
  • 动态终端电阻：自动检测总线状态，仅在通信时启用，降低功耗。
• 信号隔离：
  • 使用光电耦合器或数字隔离器隔离地线环路干扰。
  • 隔离电压≥2500Vrms，适合工业现场存在大电流设备的场景。
• 自适应均衡技术：
  • 部分高端RS-485芯片内置自适应均衡器，可自动补偿高频信号衰减，延长传输距离至2000米（9600bps）。

三、方案选型建议

需保留RS-232设备：通过RS-232转RS-485转换器接入现有网络，降低成本。

四、实施案例

• 案例1：智能电网远程抄表
  • 场景：电表集中器需连接32个智能电表，距离集中器最远电表达1800米。
  • 方案：
    • 使用RS-485总线，中间加装1级中继器（ADAM-4520）。
    • 电缆，总线两端加装120Ω终端电阻。
  • 效果：通信成功率提升至99.9%，误码率<10⁻⁹。
• 案例2：石油管道监控系统
  • 场景：监控中心需与20公里外的管道阀门控制器通信。
  • 方案：
    • 采用RS-485转光纤转换器单模光纤传输。
    • 光纤路径绕开高压输电线路，避免电磁干扰。
  • 效果：实现零误码传输，系统可用性达99.999%。

通过合理选择接口类型、优化布线方案及引入信号增强技术，可显著提升长距离串口通信的可靠性，满足工业控制、智能电网、安防监控等领域的严苛需求。
