教程 27：从 lwiperf_start_tcp_server_default() 到 TCP ACK——lwIP 吞吐量、窗口、pbuf、线程与 Driver 瓶颈定位

摘要：从 lwiperf Raw TCP 入口追踪收发、ACK 驱动的续传、窗口与发送队列，再把 pbuf/memp、tcpip_thread、DMA ring、checksum offload 与 PHY 速率接成一条性能瓶颈证据链。

文章目录

• 教程 27：从 `lwiperf_start_tcp_server_default()` 到 TCP ACK——lwIP 吞吐量、窗口、pbuf、线程与 Driver 瓶颈定位
• • 1. 当前 example 编译了 lwiperf，但默认不启动
  • 2. 真实 server 入口：`lwiperf_example_init()`
  • 3. accept 后，性能测试真正落到 `lwiperf_tcp_recv()`
  • 4. RX 吞吐的关键不是 `pbuf_free()`，而是先 `tcp_recved()`
  • 5. server 的报告值怎么计算
  • 6. client 入口暴露了第一个明确瓶颈：`tcp_write()` 的 `ERR_MEM`
  • 7. ACK 为什么会重新驱动发送
  • 8. `TCP_SND_BUF` 与 `TCP_SND_QUEUELEN` 是不同维度
  • 9. `snd_buf` 足够，也不代表 packet 现在就能发出去
  • 10. RTT × bandwidth 为什么会决定“窗口够不够”
  • 11. `TCP_WND` 是上限，不等于线上始终 advertised 这个值
  • 12. pbuf/memp 压力会从 TCP 层表现出来
  • 13. `LWIPERF_CHECK_RX_DATA` 会改变 CPU 工作量
  • 14. 跨层瓶颈不再逐篇复述，用证据面把前文机制接起来
  • 15. 一个更可靠的瓶颈定位顺序
  • 16. 如何解释 lwiperf 的报告值，而不是把一个 kbit/s 当成全部性能
  • 17. Stage 27 的完整性能心智模型
  • 18. 当前实现边界
  • 资料来源
  • • [S1] lwIP lwiperf 源码
    • [S2] lwIP example 与当前 example_app 配置
    • [S3] lwIP TCP Core 与配置
    • [S4] RFC 6349：Framework for TCP Throughput Testing
    • [S5] RFC 9293 与 RFC 5681：TCP / Congestion Control
    • [S6] lwIP 官方 lwiperf API 文档
    • [S7] lwIP 官方 Optimization hints

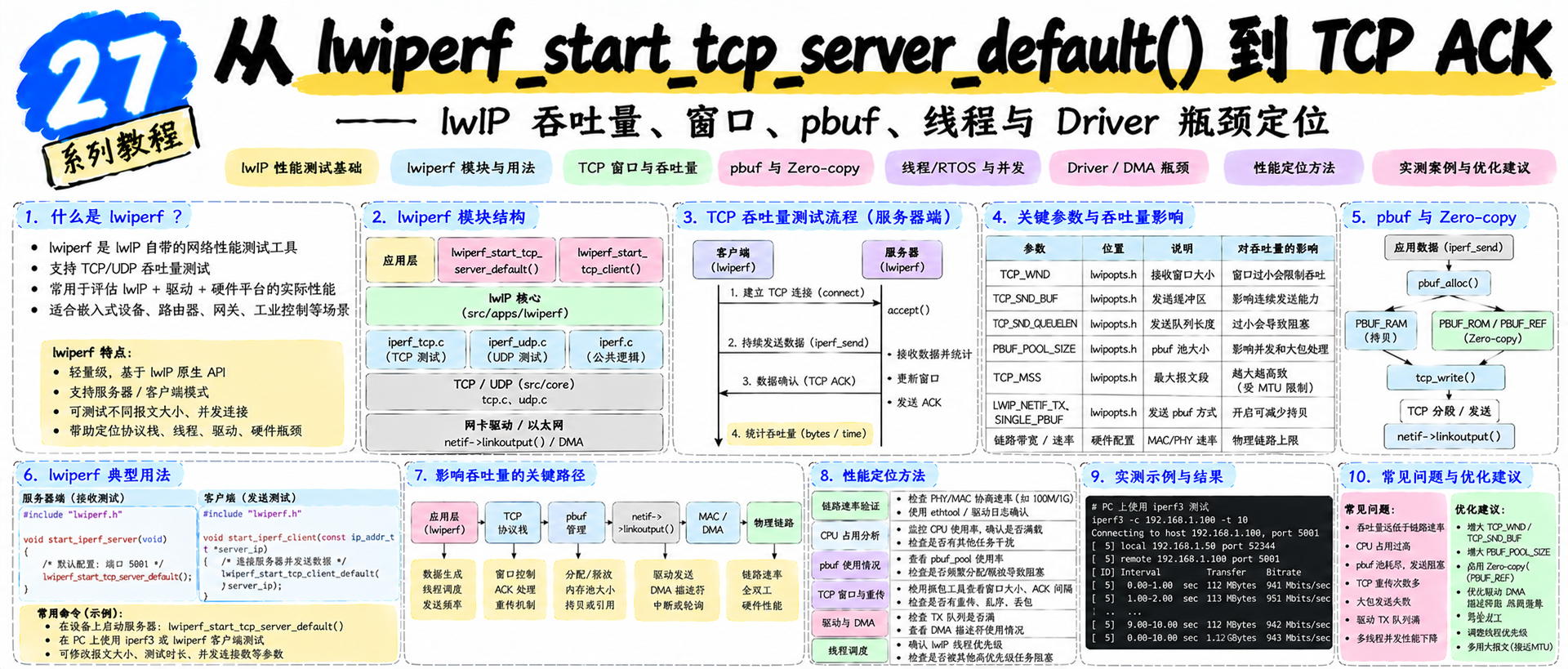

lwiperf 是 lwIP 自带的 TCP 吞吐测试应用模块，不是 TCP Core 本身；官方文档把它定位为可与 PC 端 iPerf2 配合的最小 TCP client/server 性能测量实现。
S6 当前实现直接使用 Raw TCP API，也就是绕过 Socket/Netconn、直接注册 TCP Core callback 的回调式 API，建立连接、累计 application bytes 并按持续时间计算
bandwidth_kbitpsec。
S1

进入源码前先区分几个经常被混用的性能量。PHY line rate 是物理链路协商出的名义速率；throughput 是某一层单位时间实际传送的数据量；application goodput 更强调真正交付给应用的有效数据，不包含下层 header、重传等开销。lwiperf 当前 report 只用 bytes_transferred / duration 计算应用侧传输速率，它不直接等于 Ethernet wire rate，也没有同时给出 CPU cycles、packet rate、drop、retransmission 或 descriptor occupancy。S1S6

另一个必须先建立的量是 BDP（Bandwidth-Delay Product，带宽时延积）：在给定带宽与 RTT（Round-Trip Time，往返时延）下，要让发送端持续填满链路，通常需要足够的 in-flight data。于是 TCP receive window、cwnd、snd_buf/snd_queuelen、pbuf/memp、CPU、checksum/copy、Driver ring、DMA/MAC 与 PHY 都可能成为限制层；性能定位的目标不是“一次调很多宏”，而是找到最先达到上限或最先出现异常证据的那一层。S3S4S5

Stage 8～10 已经分别解释 TCP 数据发送、ACK 清队列、拥塞窗口与重传；Stage 12 解释了 pbuf/mem/memp；Stage 19～22 又把 checksum、DMA、descriptor ring 与 PHY 速率补到了 Driver/硬件边界。Stage 27 不重复这些完整机制，而是从 upstream lwiperf 的真实 Raw TCP 入口开始，把它们接成一条“吞吐为什么上不去”的可证伪证据链。S1S3

本篇没有真实目标板吞吐、CPU、cache miss、descriptor occupancy 或 retransmission 测量，因此不会给出所谓“最佳 TCP 宏值”。源码只能证明限制可能在哪里出现；最终瓶颈必须由实际平台证据确认。

1. 当前 example 编译了 lwiperf，但默认不启动

contrib/examples/example_app/lwipcfg.h 当前为：S2

#define LWIP_LWIPERF_APP 0

apps_init() 只有在该开关非零时才进入示例入口：S2

#if LWIP_LWIPERF_APP
lwiperf_example_init();
#endif

因此当前仓库状态必须先区分：

lwiperf 源码存在并可编译
!=
当前 example_app 已自动启动 iperf server

本篇解释源码中的性能路径，不声称本轮已经实际运行 iperf、采集吞吐或 CPU utilization。

2. 真实 server 入口：lwiperf_example_init()

upstream example 的入口非常短：S1S2

void
lwiperf_example_init(void)
{
lwiperf_start_tcp_server_default(lwiperf_report, NULL);
}

lwiperf_start_tcp_server_default() 使用标准 lwiperf TCP port 5001，然后进入通用 server 创建函数：S1

void *
lwiperf_start_tcp_server_default(lwiperf_report_fn report_fn, void *report_arg)
{
return lwiperf_start_tcp_server(IP_ADDR_ANY, LWIPERF_TCP_PORT_DEFAULT,
report_fn, report_arg);
}

继续进入 lwiperf_start_tcp_server()：

void *
lwiperf_start_tcp_server(const ip_addr_t *local_addr, u16_t local_port,
lwiperf_report_fn report_fn, void *report_arg)
{
err_t err;
lwiperf_state_tcp_t *state = NULL;

err = lwiperf_start_tcp_server_impl(local_addr, local_port, report_fn, report_arg,
NULL, &state);
if (err == ERR_OK) {
return state;
}
return NULL;
}

真正建立 listen PCB 的是 lwiperf_start_tcp_server_impl()：S1

pcb = tcp_new_ip_type(LWIPERF_SERVER_IP_TYPE);
if (pcb == NULL) {
return ERR_MEM;
}
err = tcp_bind(pcb, local_addr, local_port);
if (err != ERR_OK) {
return err;
}
s->server_pcb = tcp_listen_with_backlog(pcb, 1);
if (s->server_pcb == NULL) {
if (pcb != NULL) {
tcp_close(pcb);
}
LWIPERF_FREE(lwiperf_state_tcp_t, s);
return ERR_MEM;
}

tcp_arg(s->server_pcb, s);
tcp_accept(s->server_pcb, lwiperf_tcp_accept);

此时建立的不是“性能测试专用 TCP”，而是普通 lwIP Raw TCP PCB。后面所有吞吐约束仍然来自同一套 TCP Core。

#mermaid-svg-xQohTboidF6RvDzJ{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-xQohTboidF6RvDzJ .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-xQohTboidF6RvDzJ .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-xQohTboidF6RvDzJ .error-icon{fill:#552222;}#mermaid-svg-xQohTboidF6RvDzJ .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-xQohTboidF6RvDzJ .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-xQohTboidF6RvDzJ .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-xQohTboidF6RvDzJ .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-xQohTboidF6RvDzJ .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-xQohTboidF6RvDzJ .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-xQohTboidF6RvDzJ .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-xQohTboidF6RvDzJ .marker{fill:#333333;stroke:#333333;}#mermaid-svg-xQohTboidF6RvDzJ .marker.cross{stroke:#333333;}#mermaid-svg-xQohTboidF6RvDzJ svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-xQohTboidF6RvDzJ p{margin:0;}#mermaid-svg-xQohTboidF6RvDzJ .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-xQohTboidF6RvDzJ .cluster-label text{fill:#333;}#mermaid-svg-xQohTboidF6RvDzJ .cluster-label span{color:#333;}#mermaid-svg-xQohTboidF6RvDzJ .cluster-label span p{background-color:transparent;}#mermaid-svg-xQohTboidF6RvDzJ .label text,#mermaid-svg-xQohTboidF6RvDzJ span{fill:#333;color:#333;}#mermaid-svg-xQohTboidF6RvDzJ .node rect,#mermaid-svg-xQohTboidF6RvDzJ .node circle,#mermaid-svg-xQohTboidF6RvDzJ .node ellipse,#mermaid-svg-xQohTboidF6RvDzJ .node polygon,#mermaid-svg-xQohTboidF6RvDzJ .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-xQohTboidF6RvDzJ .rough-node .label text,#mermaid-svg-xQohTboidF6RvDzJ .node .label text,#mermaid-svg-xQohTboidF6RvDzJ .image-shape .label,#mermaid-svg-xQohTboidF6RvDzJ .icon-shape .label{text-anchor:middle;}#mermaid-svg-xQohTboidF6RvDzJ .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-xQohTboidF6RvDzJ .rough-node .label,#mermaid-svg-xQohTboidF6RvDzJ .node .label,#mermaid-svg-xQohTboidF6RvDzJ .image-shape .label,#mermaid-svg-xQohTboidF6RvDzJ .icon-shape .label{text-align:center;}#mermaid-svg-xQohTboidF6RvDzJ .node.clickable{cursor:pointer;}#mermaid-svg-xQohTboidF6RvDzJ .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-xQohTboidF6RvDzJ .arrowheadPath{fill:#333333;}#mermaid-svg-xQohTboidF6RvDzJ .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-xQohTboidF6RvDzJ .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-xQohTboidF6RvDzJ .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-xQohTboidF6RvDzJ .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-xQohTboidF6RvDzJ .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-xQohTboidF6RvDzJ .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-xQohTboidF6RvDzJ .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-xQohTboidF6RvDzJ .cluster text{fill:#333;}#mermaid-svg-xQohTboidF6RvDzJ .cluster span{color:#333;}#mermaid-svg-xQohTboidF6RvDzJ div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-xQohTboidF6RvDzJ .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-xQohTboidF6RvDzJ rect.text{fill:none;stroke-width:0;}#mermaid-svg-xQohTboidF6RvDzJ .icon-shape,#mermaid-svg-xQohTboidF6RvDzJ .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-xQohTboidF6RvDzJ .icon-shape p,#mermaid-svg-xQohTboidF6RvDzJ .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-xQohTboidF6RvDzJ .icon-shape .label rect,#mermaid-svg-xQohTboidF6RvDzJ .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-xQohTboidF6RvDzJ .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-xQohTboidF6RvDzJ .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-xQohTboidF6RvDzJ :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

lwiperf_example_init()

lwiperf_start_tcp_server_default()

lwiperf_start_tcp_server_impl()

tcp_new_ip_type()

tcp_bind(:5001)

tcp_listen_with_backlog()

tcp_accept(lwiperf_tcp_accept)

3. accept 后，性能测试真正落到 lwiperf_tcp_recv()

新连接完成三次握手后，TCP Core 调用注册的 lwiperf_tcp_accept()。该 callback 分配 per-connection state，并把 receive/poll/error callback 装到新 PCB：S1

conn->conn_pcb = newpcb;
conn->time_started = sys_now();
conn->report_fn = s->report_fn;
conn->report_arg = s->report_arg;

tcp_arg(newpcb, conn);
tcp_recv(newpcb, lwiperf_tcp_recv);
tcp_poll(newpcb, lwiperf_tcp_poll, 2U);
tcp_err(conn->conn_pcb, lwiperf_tcp_err);

lwiperf_tcp_accept() 返回后，连接进入正常 TCP receive path。后续数据到达 tcp_input()，满足 sequence/window 条件后传给 application callback，也就是 lwiperf_tcp_recv()。

4. RX 吞吐的关键不是 pbuf_free()，而是先 tcp_recved()

lwiperf_tcp_recv() 收到数据后先记录 p->tot_len，完成 header/settings 处理，随后统计整个 pbuf chain 的 payload，并在释放 pbuf 前调用：S1

conn->bytes_transferred += packet_idx;
tcp_recved(tpcb, tot_len);
pbuf_free(p);
return ERR_OK;

这里最重要的顺序是：

application 已经消费这些 bytes
↓
tcp_recved(tpcb, len)
↓
TCP receive window 可重新扩大
↓
pbuf_free()
↓
底层 buffer 资源释放

tcp_recved() 表达的是“应用层已经消费多少字节”，不是“释放 pbuf”的同义词。TCP 接收窗口属于流量控制状态；pbuf 属于内存 ownership。两者相关，但不是同一个对象。S3S5

如果应用长期不调用 tcp_recved()，即使它已经自行保存或处理了数据，peer 看到的 advertised receive window 仍可能逐步缩小，最终限制发送端吞吐。

5. server 的报告值怎么计算

lwip_tcp_conn_report() 用 sys_now() 计算测试持续时间，并基于 bytes_transferred 生成 kbit/s：S1

now = sys_now();
duration_ms = now – conn->time_started;
if (duration_ms == 0) {
bandwidth_kbitpsec = 0;
} else {
bandwidth_kbitpsec = (conn->bytes_transferred / duration_ms) * 8U;
}

该值是 lwiperf 自身基于 application bytes 与毫秒时间差得到的 throughput 指标。它不是 PHY line rate，也没有扣除 Ethernet/IP/TCP header，因此不要把它和物理层 raw bit rate 直接当成同一数值。

6. client 入口暴露了第一个明确瓶颈：tcp_write() 的 ERR_MEM

lwiperf_start_tcp_client_default() 最终进入主动连接路径，连接建立后 lwiperf_tcp_client_connected() 记录起始时间并调用 lwiperf_tcp_client_send_more()。S1

发送循环的核心是：S1

txlen = txlen_max;
do {
err = tcp_write(conn->conn_pcb, txptr, txlen, apiflags);
if (err == ERR_MEM) {
txlen /= 2;
}
} while ((err == ERR_MEM) && (txlen >= (TCP_MSS / 2)));

if (err == ERR_OK) {
conn->bytes_transferred += txlen;
} else {
send_more = 0;
}

这段代码说明 lwiperf 本身已经把 ERR_MEM 当成正常的“当前发送资源不足”信号。它先减小单次写入长度；仍无法写入时停止本轮灌数据，等待后续 callback 再继续。

ERR_MEM 在这里不能简单翻译成“heap 真没内存了”。对 tcp_write() 而言，它也可能意味着当前 snd_buf 或发送队列资源不够容纳新的 segment/pbuf。S3

7. ACK 为什么会重新驱动发送

client 注册 tcp_sent() callback 后，ACK 确认数据时进入 lwiperf_tcp_client_sent()：S1

static err_t
lwiperf_tcp_client_sent(void *arg, struct tcp_pcb *tpcb, u16_t len)
{
lwiperf_state_tcp_t *conn = (lwiperf_state_tcp_t *)arg;
LWIP_ASSERT("invalid conn", conn->conn_pcb == tpcb);
LWIP_UNUSED_ARG(tpcb);
LWIP_UNUSED_ARG(len);

conn->poll_count = 0;

return lwiperf_tcp_client_send_more(conn);
}

调用链因此不是“一个 while 永远写到底”，而是：

#mermaid-svg-TlFQ5FxXEw0vy4pl{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-TlFQ5FxXEw0vy4pl .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-TlFQ5FxXEw0vy4pl .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-TlFQ5FxXEw0vy4pl .error-icon{fill:#552222;}#mermaid-svg-TlFQ5FxXEw0vy4pl .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-TlFQ5FxXEw0vy4pl .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-TlFQ5FxXEw0vy4pl .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-TlFQ5FxXEw0vy4pl .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-TlFQ5FxXEw0vy4pl .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-TlFQ5FxXEw0vy4pl .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-TlFQ5FxXEw0vy4pl .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-TlFQ5FxXEw0vy4pl .marker{fill:#333333;stroke:#333333;}#mermaid-svg-TlFQ5FxXEw0vy4pl .marker.cross{stroke:#333333;}#mermaid-svg-TlFQ5FxXEw0vy4pl svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-TlFQ5FxXEw0vy4pl p{margin:0;}#mermaid-svg-TlFQ5FxXEw0vy4pl .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-TlFQ5FxXEw0vy4pl .cluster-label text{fill:#333;}#mermaid-svg-TlFQ5FxXEw0vy4pl .cluster-label span{color:#333;}#mermaid-svg-TlFQ5FxXEw0vy4pl .cluster-label span p{background-color:transparent;}#mermaid-svg-TlFQ5FxXEw0vy4pl .label text,#mermaid-svg-TlFQ5FxXEw0vy4pl span{fill:#333;color:#333;}#mermaid-svg-TlFQ5FxXEw0vy4pl .node rect,#mermaid-svg-TlFQ5FxXEw0vy4pl .node circle,#mermaid-svg-TlFQ5FxXEw0vy4pl .node ellipse,#mermaid-svg-TlFQ5FxXEw0vy4pl .node polygon,#mermaid-svg-TlFQ5FxXEw0vy4pl .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-TlFQ5FxXEw0vy4pl .rough-node .label text,#mermaid-svg-TlFQ5FxXEw0vy4pl .node .label text,#mermaid-svg-TlFQ5FxXEw0vy4pl .image-shape .label,#mermaid-svg-TlFQ5FxXEw0vy4pl .icon-shape .label{text-anchor:middle;}#mermaid-svg-TlFQ5FxXEw0vy4pl .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-TlFQ5FxXEw0vy4pl .rough-node .label,#mermaid-svg-TlFQ5FxXEw0vy4pl .node .label,#mermaid-svg-TlFQ5FxXEw0vy4pl .image-shape .label,#mermaid-svg-TlFQ5FxXEw0vy4pl .icon-shape .label{text-align:center;}#mermaid-svg-TlFQ5FxXEw0vy4pl .node.clickable{cursor:pointer;}#mermaid-svg-TlFQ5FxXEw0vy4pl .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-TlFQ5FxXEw0vy4pl .arrowheadPath{fill:#333333;}#mermaid-svg-TlFQ5FxXEw0vy4pl .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-TlFQ5FxXEw0vy4pl .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-TlFQ5FxXEw0vy4pl .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-TlFQ5FxXEw0vy4pl .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-TlFQ5FxXEw0vy4pl .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-TlFQ5FxXEw0vy4pl .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-TlFQ5FxXEw0vy4pl .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-TlFQ5FxXEw0vy4pl .cluster text{fill:#333;}#mermaid-svg-TlFQ5FxXEw0vy4pl .cluster span{color:#333;}#mermaid-svg-TlFQ5FxXEw0vy4pl div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-TlFQ5FxXEw0vy4pl .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-TlFQ5FxXEw0vy4pl rect.text{fill:none;stroke-width:0;}#mermaid-svg-TlFQ5FxXEw0vy4pl .icon-shape,#mermaid-svg-TlFQ5FxXEw0vy4pl .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-TlFQ5FxXEw0vy4pl .icon-shape p,#mermaid-svg-TlFQ5FxXEw0vy4pl .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-TlFQ5FxXEw0vy4pl .icon-shape .label rect,#mermaid-svg-TlFQ5FxXEw0vy4pl .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-TlFQ5FxXEw0vy4pl .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-TlFQ5FxXEw0vy4pl .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-TlFQ5FxXEw0vy4pl :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

lwiperf_tcp_client_send_more()

tcp_write()

tcp_output()

peer receives TCP data

ACK

tcp_input() ACK processing

tcp_sent callback

这正是吞吐测量最有价值的地方：发送端能否持续保持 pipe 中有足够多数据，取决于发送资源、接收窗口、拥塞窗口和 ACK 返回速度。

8. TCP_SND_BUF 与 TCP_SND_QUEUELEN 是不同维度

当前 example 配置：S2

#define TCP_SND_BUF 2048
#define TCP_SND_QUEUELEN (4 * TCP_SND_BUF/TCP_MSS)
#define TCP_SNDLOWAT (TCP_SND_BUF/2)
#define TCP_WND (20 * 1024)

upstream opt.h 对默认语义的区分是：S3

TCP_SND_BUF
= sender buffer space，单位 bytes

TCP_SND_QUEUELEN
= sender queue 可占用的 pbuf/segment 数量维度

因此“还能写多少 byte”和“还能挂多少 buffer/segment”并不是一个限制。

写入新数据
├─ snd_buf bytes 够不够？
├─ snd_queuelen 够不够？
└─ segment/pbuf/memp 分配成功吗？

任何一个先触顶，都可能让 tcp_write() 暂时返回 ERR_MEM。

9. snd_buf 足够，也不代表 packet 现在就能发出去

Stage 8 已经解释过 TCP output gate。Stage 27 只恢复必要公式：发送量会同时受到 remote advertised window 和 congestion window 限制。S3S5

usable send window ≈ min(snd_wnd, cwnd)

其中：

• snd_wnd：peer 通过 TCP Window field 告知的接收能力，属于 flow control；
• cwnd：本端 congestion control 允许在网络中保持的未确认数据规模；
• snd_buf：lwIP 本地 application 尚可 enqueue 的发送 buffer 额度。

这三者回答不同问题，不能只调大 TCP_SND_BUF 就期待吞吐必然上升。

10. RTT × bandwidth 为什么会决定“窗口够不够”

对于稳定 bulk transfer，要充分利用链路，发送方通常需要允许大约一个 bandwidth-delay product 量级的数据处于 flight 中。这个关系是性能分析公式，不是 lwIP 某个变量的定义：S4

BDP = bandwidth × RTT

例如 100 Mbit/s、RTT 40 ms：

100,000,000 bit/s × 0.04 s
= 4,000,000 bit
≈ 500,000 byte

如果有效 receive/congestion window 远小于这一数量级，发送方会在 ACK 往返期间反复“发满 → 等 ACK”，无法填满物理链路。

但在本地 TAP 或 LAN 的极低 RTT 场景，真正瓶颈可能反而落在 CPU、copy、pbuf、Driver ring 或 PHY，而不是窗口。

11. TCP_WND 是上限，不等于线上始终 advertised 这个值

TCP_WND 定义接收窗口资源尺度，但运行时可用窗口还取决于未被 application 消费的数据量以及 window update 策略。S3

TCP_WND
↓
数据进入 receive queue
↓
应用尚未 tcp_recved()
↓
可 advertised 空间下降
↓
应用消费 + tcp_recved()
↓
窗口重新开放

因此如果 server RX 吞吐异常，应同时观察：

12. pbuf/memp 压力会从 TCP 层表现出来

Stage 12 已经建立资源模型：TCP segment、PCB、pbuf 与 heap/pool 不是无限资源。性能测试把资源消耗速率放大之后，原本偶发的不足会变成持续瓶颈。

可以把发送链拆成三类资源：S3

#mermaid-svg-REtv0iOKxYcBhMqU{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-REtv0iOKxYcBhMqU .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-REtv0iOKxYcBhMqU .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-REtv0iOKxYcBhMqU .error-icon{fill:#552222;}#mermaid-svg-REtv0iOKxYcBhMqU .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-REtv0iOKxYcBhMqU .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-REtv0iOKxYcBhMqU .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-REtv0iOKxYcBhMqU .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-REtv0iOKxYcBhMqU .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-REtv0iOKxYcBhMqU .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-REtv0iOKxYcBhMqU .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-REtv0iOKxYcBhMqU .marker{fill:#333333;stroke:#333333;}#mermaid-svg-REtv0iOKxYcBhMqU .marker.cross{stroke:#333333;}#mermaid-svg-REtv0iOKxYcBhMqU svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-REtv0iOKxYcBhMqU p{margin:0;}#mermaid-svg-REtv0iOKxYcBhMqU .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-REtv0iOKxYcBhMqU .cluster-label text{fill:#333;}#mermaid-svg-REtv0iOKxYcBhMqU .cluster-label span{color:#333;}#mermaid-svg-REtv0iOKxYcBhMqU .cluster-label span p{background-color:transparent;}#mermaid-svg-REtv0iOKxYcBhMqU .label text,#mermaid-svg-REtv0iOKxYcBhMqU span{fill:#333;color:#333;}#mermaid-svg-REtv0iOKxYcBhMqU .node rect,#mermaid-svg-REtv0iOKxYcBhMqU .node circle,#mermaid-svg-REtv0iOKxYcBhMqU .node ellipse,#mermaid-svg-REtv0iOKxYcBhMqU .node polygon,#mermaid-svg-REtv0iOKxYcBhMqU .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-REtv0iOKxYcBhMqU .rough-node .label text,#mermaid-svg-REtv0iOKxYcBhMqU .node .label text,#mermaid-svg-REtv0iOKxYcBhMqU .image-shape .label,#mermaid-svg-REtv0iOKxYcBhMqU .icon-shape .label{text-anchor:middle;}#mermaid-svg-REtv0iOKxYcBhMqU .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-REtv0iOKxYcBhMqU .rough-node .label,#mermaid-svg-REtv0iOKxYcBhMqU .node .label,#mermaid-svg-REtv0iOKxYcBhMqU .image-shape .label,#mermaid-svg-REtv0iOKxYcBhMqU .icon-shape .label{text-align:center;}#mermaid-svg-REtv0iOKxYcBhMqU .node.clickable{cursor:pointer;}#mermaid-svg-REtv0iOKxYcBhMqU .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-REtv0iOKxYcBhMqU .arrowheadPath{fill:#333333;}#mermaid-svg-REtv0iOKxYcBhMqU .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-REtv0iOKxYcBhMqU .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-REtv0iOKxYcBhMqU .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-REtv0iOKxYcBhMqU .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-REtv0iOKxYcBhMqU .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-REtv0iOKxYcBhMqU .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-REtv0iOKxYcBhMqU .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-REtv0iOKxYcBhMqU .cluster text{fill:#333;}#mermaid-svg-REtv0iOKxYcBhMqU .cluster span{color:#333;}#mermaid-svg-REtv0iOKxYcBhMqU div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-REtv0iOKxYcBhMqU .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-REtv0iOKxYcBhMqU rect.text{fill:none;stroke-width:0;}#mermaid-svg-REtv0iOKxYcBhMqU .icon-shape,#mermaid-svg-REtv0iOKxYcBhMqU .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-REtv0iOKxYcBhMqU .icon-shape p,#mermaid-svg-REtv0iOKxYcBhMqU .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-REtv0iOKxYcBhMqU .icon-shape .label rect,#mermaid-svg-REtv0iOKxYcBhMqU .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-REtv0iOKxYcBhMqU .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-REtv0iOKxYcBhMqU .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-REtv0iOKxYcBhMqU :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

application wants more throughput

TCP byte budget: snd_buf

TCP queue budget: snd_queuelen / tcp_seg

pbuf / memp / heap allocation

netif / Driver queue

DMA descriptors

tcp_write() 的 ERR_MEM 只能证明“这一层无法继续 enqueue”；要确定是 byte budget、queue length 还是底层 allocation，需要结合 TCP stats、MEM/MEMP/PBUF stats 或目标调试证据继续定位。

13. LWIPERF_CHECK_RX_DATA 会改变 CPU 工作量

lwiperf_tcp_recv() 可选地逐字节验证 payload pattern：S1

#if LWIPERF_CHECK_RX_DATA
const u8_t *payload = (const u8_t *)q->payload;
u16_t i;
for (i = 0; i < q->len; i++) {
u8_t val = payload[i];
u8_t num = val – '0';
if (num == conn->next_num) {
conn->next_num++;
if (conn->next_num == 10) {
conn->next_num = 0;
}
} else {
lwiperf_tcp_close(conn, LWIPERF_TCP_ABORTED_LOCAL_DATAERROR);
pbuf_free(p);
return ERR_OK;
}
}
#endif

如果启用该选项，测试本身增加了逐字节 CPU 工作。比较两个 build 的吞吐时，必须确认测试 workload 一致，否则“协议栈性能变化”可能只是测试代码变化。

14. 跨层瓶颈不再逐篇复述，用证据面把前文机制接起来

Stage 11/12/19/21/22 已经分别把 Core thread、allocator、checksum、descriptor ring 与 PHY 讲清楚。性能篇不需要把这些机制再解释一次，而是把它们变成 同一次 lwiperf 压力下应该观察的不同证据面。lwIP 官方 Optimization hints 也强调 checksum routine、network-interface service 频率和 buffer overflow 都可能成为性能关键点，同时指出单纯把 memory options 调得很大通常不会自动带来明显提速。S7

这样出现“吞吐低”时，下一步不是继续放大某一个 buffer，而是先判断 等待发生在哪一层。例如 cwnd 下降可能是 Driver drop 的后果，ERR_MEM 也可能来自 TCP queue/pbuf resource，而不是 C heap 已耗尽。

15. 一个更可靠的瓶颈定位顺序

面对“iperf 只有预期的一半”这类现象，优先按从硬上限到内部资源的顺序排除：

#mermaid-svg-FNSdSGsq4qOyD8Sb{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-FNSdSGsq4qOyD8Sb .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-FNSdSGsq4qOyD8Sb .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-FNSdSGsq4qOyD8Sb .error-icon{fill:#552222;}#mermaid-svg-FNSdSGsq4qOyD8Sb .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-FNSdSGsq4qOyD8Sb .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-FNSdSGsq4qOyD8Sb .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-FNSdSGsq4qOyD8Sb .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-FNSdSGsq4qOyD8Sb .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-FNSdSGsq4qOyD8Sb .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-FNSdSGsq4qOyD8Sb .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-FNSdSGsq4qOyD8Sb .marker{fill:#333333;stroke:#333333;}#mermaid-svg-FNSdSGsq4qOyD8Sb .marker.cross{stroke:#333333;}#mermaid-svg-FNSdSGsq4qOyD8Sb svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-FNSdSGsq4qOyD8Sb p{margin:0;}#mermaid-svg-FNSdSGsq4qOyD8Sb .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-FNSdSGsq4qOyD8Sb .cluster-label text{fill:#333;}#mermaid-svg-FNSdSGsq4qOyD8Sb .cluster-label span{color:#333;}#mermaid-svg-FNSdSGsq4qOyD8Sb .cluster-label span p{background-color:transparent;}#mermaid-svg-FNSdSGsq4qOyD8Sb .label text,#mermaid-svg-FNSdSGsq4qOyD8Sb span{fill:#333;color:#333;}#mermaid-svg-FNSdSGsq4qOyD8Sb .node rect,#mermaid-svg-FNSdSGsq4qOyD8Sb .node circle,#mermaid-svg-FNSdSGsq4qOyD8Sb .node ellipse,#mermaid-svg-FNSdSGsq4qOyD8Sb .node polygon,#mermaid-svg-FNSdSGsq4qOyD8Sb .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-FNSdSGsq4qOyD8Sb .rough-node .label text,#mermaid-svg-FNSdSGsq4qOyD8Sb .node .label text,#mermaid-svg-FNSdSGsq4qOyD8Sb .image-shape .label,#mermaid-svg-FNSdSGsq4qOyD8Sb .icon-shape .label{text-anchor:middle;}#mermaid-svg-FNSdSGsq4qOyD8Sb .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-FNSdSGsq4qOyD8Sb .rough-node .label,#mermaid-svg-FNSdSGsq4qOyD8Sb .node .label,#mermaid-svg-FNSdSGsq4qOyD8Sb .image-shape .label,#mermaid-svg-FNSdSGsq4qOyD8Sb .icon-shape .label{text-align:center;}#mermaid-svg-FNSdSGsq4qOyD8Sb .node.clickable{cursor:pointer;}#mermaid-svg-FNSdSGsq4qOyD8Sb .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-FNSdSGsq4qOyD8Sb .arrowheadPath{fill:#333333;}#mermaid-svg-FNSdSGsq4qOyD8Sb .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-FNSdSGsq4qOyD8Sb .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-FNSdSGsq4qOyD8Sb .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-FNSdSGsq4qOyD8Sb .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-FNSdSGsq4qOyD8Sb .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-FNSdSGsq4qOyD8Sb .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-FNSdSGsq4qOyD8Sb .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-FNSdSGsq4qOyD8Sb .cluster text{fill:#333;}#mermaid-svg-FNSdSGsq4qOyD8Sb .cluster span{color:#333;}#mermaid-svg-FNSdSGsq4qOyD8Sb div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-FNSdSGsq4qOyD8Sb .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-FNSdSGsq4qOyD8Sb rect.text{fill:none;stroke-width:0;}#mermaid-svg-FNSdSGsq4qOyD8Sb .icon-shape,#mermaid-svg-FNSdSGsq4qOyD8Sb .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-FNSdSGsq4qOyD8Sb .icon-shape p,#mermaid-svg-FNSdSGsq4qOyD8Sb .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-FNSdSGsq4qOyD8Sb .icon-shape .label rect,#mermaid-svg-FNSdSGsq4qOyD8Sb .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-FNSdSGsq4qOyD8Sb .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-FNSdSGsq4qOyD8Sb .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-FNSdSGsq4qOyD8Sb :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

确认 PHY negotiated speed / duplex

确认 RTT 与 advertised window

观察 snd_buf / snd_queuelen 是否频繁耗尽

观察 retransmission / cwnd 是否下降

观察 MEM/MEMP/PBUF pressure

观察 tcpip_thread / CPU load

观察 TX/RX descriptor starvation / discard

再比较 checksum/copy/offload path

这个顺序的目的，是避免一看到吞吐低就同时修改十几个宏，最终失去因果证据。

16. 如何解释 lwiperf 的报告值，而不是把一个 kbit/s 当成全部性能

report_fn 得到的是 bytes_transferred、ms_duration 与由此计算的 bandwidth_kbitpsec。S1S6 这个值反映 lwiperf application bytes 在测试持续时间内的平均传输速率；它没有把 Ethernet/IP/TCP header 计入分子，也不会单独显示重传、CPU 时间、queue occupancy 或 packet rate，因此不能直接拿来等同于 PHY line rate，更不能仅凭一个数值判断瓶颈位于 TCP、内存还是 Driver。

如果需要判断“链路利用率为什么低”，至少还应把 RTT/BDP、advertised window、retransmission、CPU load、pbuf/memp pressure、descriptor starvation 与实际 negotiated speed 放到同一证据面。RFC 6349 可以提供更完整的 TCP throughput testing 框架，S4 但当前文章已经给出读懂 lwiperf report 所需的最小指标语义，不要求离开正文后才能理解这一数值。

17. Stage 27 的完整性能心智模型

#mermaid-svg-P0NXM39vxAvWklrn{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-P0NXM39vxAvWklrn .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-P0NXM39vxAvWklrn .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-P0NXM39vxAvWklrn .error-icon{fill:#552222;}#mermaid-svg-P0NXM39vxAvWklrn .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-P0NXM39vxAvWklrn .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-P0NXM39vxAvWklrn .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-P0NXM39vxAvWklrn .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-P0NXM39vxAvWklrn .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-P0NXM39vxAvWklrn .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-P0NXM39vxAvWklrn .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-P0NXM39vxAvWklrn .marker{fill:#333333;stroke:#333333;}#mermaid-svg-P0NXM39vxAvWklrn .marker.cross{stroke:#333333;}#mermaid-svg-P0NXM39vxAvWklrn svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-P0NXM39vxAvWklrn p{margin:0;}#mermaid-svg-P0NXM39vxAvWklrn .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-P0NXM39vxAvWklrn .cluster-label text{fill:#333;}#mermaid-svg-P0NXM39vxAvWklrn .cluster-label span{color:#333;}#mermaid-svg-P0NXM39vxAvWklrn .cluster-label span p{background-color:transparent;}#mermaid-svg-P0NXM39vxAvWklrn .label text,#mermaid-svg-P0NXM39vxAvWklrn span{fill:#333;color:#333;}#mermaid-svg-P0NXM39vxAvWklrn .node rect,#mermaid-svg-P0NXM39vxAvWklrn .node circle,#mermaid-svg-P0NXM39vxAvWklrn .node ellipse,#mermaid-svg-P0NXM39vxAvWklrn .node polygon,#mermaid-svg-P0NXM39vxAvWklrn .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-P0NXM39vxAvWklrn .rough-node .label text,#mermaid-svg-P0NXM39vxAvWklrn .node .label text,#mermaid-svg-P0NXM39vxAvWklrn .image-shape .label,#mermaid-svg-P0NXM39vxAvWklrn .icon-shape .label{text-anchor:middle;}#mermaid-svg-P0NXM39vxAvWklrn .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-P0NXM39vxAvWklrn .rough-node .label,#mermaid-svg-P0NXM39vxAvWklrn .node .label,#mermaid-svg-P0NXM39vxAvWklrn .image-shape .label,#mermaid-svg-P0NXM39vxAvWklrn .icon-shape .label{text-align:center;}#mermaid-svg-P0NXM39vxAvWklrn .node.clickable{cursor:pointer;}#mermaid-svg-P0NXM39vxAvWklrn .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-P0NXM39vxAvWklrn .arrowheadPath{fill:#333333;}#mermaid-svg-P0NXM39vxAvWklrn .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-P0NXM39vxAvWklrn .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-P0NXM39vxAvWklrn .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-P0NXM39vxAvWklrn .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-P0NXM39vxAvWklrn .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-P0NXM39vxAvWklrn .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-P0NXM39vxAvWklrn .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-P0NXM39vxAvWklrn .cluster text{fill:#333;}#mermaid-svg-P0NXM39vxAvWklrn .cluster span{color:#333;}#mermaid-svg-P0NXM39vxAvWklrn div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-P0NXM39vxAvWklrn .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-P0NXM39vxAvWklrn rect.text{fill:none;stroke-width:0;}#mermaid-svg-P0NXM39vxAvWklrn .icon-shape,#mermaid-svg-P0NXM39vxAvWklrn .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-P0NXM39vxAvWklrn .icon-shape p,#mermaid-svg-P0NXM39vxAvWklrn .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-P0NXM39vxAvWklrn .icon-shape .label rect,#mermaid-svg-P0NXM39vxAvWklrn .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-P0NXM39vxAvWklrn .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-P0NXM39vxAvWklrn .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-P0NXM39vxAvWklrn :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

lwiperf client/server

Raw TCP callbacks

tcp_write / tcp_recved

snd_buf / snd_queuelen

min(snd_wnd, cwnd)

pbuf / memp / heap

tcpip_thread / CPU

checksum / memcpy

Driver TX/RX ring

DMA / MAC

PHY negotiated link

peer + RTT + ACK

这张图的关键不是“性能有很多因素”，而是每一层都有不同的可观察证据。真正的定位过程应寻找最先达到上限或最先出现异常的层。

18. 当前实现边界

当前目标版本需要保留这些边界：S1S2S3

资料来源

[S1] lwIP lwiperf 源码

• 类型：目标版本上游源码
• 版本：commit d08f4773edd0182b7910fc8f046eed82ffcd67c9
• 定位：src/apps/lwiperf/lwiperf.c：lwiperf_start_tcp_server_default()、lwiperf_start_tcp_server_impl()、lwiperf_tcp_accept()、lwiperf_tcp_recv()、lwiperf_tcp_client_send_more()、lwiperf_tcp_client_sent()、lwip_tcp_conn_report()；src/include/lwip/apps/lwiperf.h
• URL/文档：lwIP upstream commit
• 使用位置：“server/client 入口”“ACK 驱动续传”“RX window consumption”“report bandwidth”
• 支撑内容：证明当前 lwiperf Raw TCP 的真实 callback 链、资源不足处理与统计方式

[S2] lwIP example 与当前 example_app 配置

• 类型：目标版本上游 example/config
• 版本：commit d08f4773edd0182b7910fc8f046eed82ffcd67c9
• 定位：contrib/examples/lwiperf/lwiperf_example.c；contrib/examples/example_app/lwipcfg.h、lwipopts.h、test.c
• URL/文档：lwIP contrib examples
• 使用位置：“真实应用入口”“当前 app flag”“TCP_SND_BUF/TCP_SND_QUEUELEN/TCP_WND example 配置”
• 支撑内容：区分 lwiperf 编译能力、当前 example 是否启动和 example 的 TCP resource 配置

[S3] lwIP TCP Core 与配置

• 类型：目标版本上游源码
• 版本：commit d08f4773edd0182b7910fc8f046eed82ffcd67c9
• 定位：src/core/tcp.c、tcp_out.c、tcp_in.c；src/include/lwip/tcp.h、tcpbase.h、opt.h
• URL/文档：lwIP TCP source
• 使用位置：“tcp_write ERR_MEM”“snd_buf/snd_queuelen”“snd_wnd/cwnd”“tcp_recved”“window update”
• 支撑内容：提供性能现象背后的 TCP resource、flow-control 与 congestion-control 实现依据

[S4] RFC 6349：Framework for TCP Throughput Testing

• 类型：IETF 信息性规范
• 版本：RFC 6349，2011
• URL/文档：RFC 6349
• 使用位置：“bandwidth-delay product”“吞吐测试指标边界”
• 支撑内容：提供 TCP throughput 测试与 BDP/RTT/窗口关系的标准化性能分析背景

[S5] RFC 9293 与 RFC 5681：TCP / Congestion Control

• 类型：IETF 标准规范
• 版本：RFC 9293，2022；RFC 5681，2009
• URL/文档：RFC 9293，RFC 5681
• 使用位置：“advertised receive window”“ACK”“congestion window”
• 支撑内容：提供 TCP flow control 与 congestion-control 的协议语义，用于区分规范概念和 lwIP 具体变量实现

[S6] lwIP 官方 lwiperf API 文档

• 类型：lwIP 官方 Application API 文档
• 版本：lwIP 2.1.x 文档，访问日期 2026-10-03
• URL/文档：Iperf server / lwiperf
• 使用位置：开篇工具定位、server/client 能力、report 指标边界
• 支撑内容：官方把 lwiperf 定义为与 iPerf2 配合的最小 TCP client/server 性能测量实现，并列出启动/abort/report API

[S7] lwIP 官方 Optimization hints

• 类型：lwIP 官方性能文档
• 版本：lwIP 2.1.x 文档，访问日期 2026-10-03
• URL/文档：Optimization hints
• 使用位置：跨层瓶颈证据面、checksum、Driver service 频率、buffer overflow、memory sizing 边界
• 支撑内容：官方指出 checksum routine 与 network-interface service 频率是重要性能点，并提醒单纯增大 memory options 通常不会自动显著提升速度
