专利US20150373246A1_数码相机及曝光控制方法解读
目录
一、技术背景‑先前技术
二、关键公式、定义
1）曝光值 EV 方程式（式 1）
2）图像加权平均亮度（式 2）
3）预测曝光值公式（式 3）
4）自动曝光收敛区间（亮度窗口定义）
5）曝光值解析度
6）实施例曝光值表参数范围
三、完整处理流程（对应第 1 图 S102‑S118）
专利原文迭代实例复现（修正细节）
四、专利申请专利范围（权利要求）整理
五、本发明技术优点
六、附图说明
补充澄清容易混淆点
一、技术背景‑先前技术
数字摄影设备中图像像素亮度范围 0‑255，如何快速把画面亮度调整至目标值是技术问题。 现有参考方案：台湾专利公告 234748「数位静态电子照相机之模糊控制自动曝光系统」，采用模糊控制实现自动曝光，缺陷：
模糊控制规则复杂，必须专业人员才可修改，调试维护门槛高；
算法计算开销大，自动曝光收敛速度慢。
本发明目的：采用可简易修改的曝光值 EV 查表机制，在闭环运算下快速收敛到合适曝光；同时实现曝光时间 Exp_t、增益 AGC、光圈 F‑no 三变量联合曝光控制；感光元件兼容 CCD、CMOS。
二、关键公式、定义
1）曝光值 EV 方程式（式 1）
：光圈大小；
：曝光时间；AGC：模拟增益值。
EV 是光圈、曝光时间、增益三者的函数；曝光值表每一个 EV 索引，预存一套匹配该等式的 {曝光时间，增益，光圈} 参数组合。 实施例验证示例：EV=15，F8、Exp_t=1/500s，AGC=100 \\(EV=2log_2(8)-log_2(1/500)-log_2(100/100)=6+9-0=15\\)，符合公式。
2）图像加权平均亮度
（式 2）
将拍摄图像划分为若干子区域（示例为 9 行 ×11 列子块），每个子区域有子亮度
、对应加权系数
。
\\(W_{ij}\\)权重矩阵可以自定义，实现分区测光（中央重点、多点测光等效果）。
3）预测曝光值公式（式 3）
：上一轮迭代使用的曝光值（先前曝光值）- TargetY：用户设定目标亮度；\\(Y_{avg}\\)：当前帧加权平均亮度
为本专利自定义近似函数：不是普通数学截断，取整步长等于曝光值解析度 EV Resolution。
实施例 EV 解析度 = 0.5： truncate (4.4)=4.5；truncate (4.1)=4；输出值只能是 0.5 的整数倍。
⚠️：
物理含义：亮度比值换算为 EV 偏差；大于 0 表示画面偏暗，需要降低 EV；小于 0 画面过亮，需要提高 EV。
4）自动曝光收敛区间（亮度窗口定义）
收敛区间以目标亮度 TargetY 为中心，区间大小与 EV 解析度成比例：![(\\mathit{Window}=\\big[\\ TargetY \\times 2^{-\\frac{EV\\_Resolution}{2}},\\ \\ TargetY \\times 2^{\\frac{EV\\_Resolution}{2}}\\ \\big])](https://www.wsisp.com/helps/wp-content/uploads/2026/10/20261021070057-6ad8632952695.png)
示例：TargetY=100，EV_Resolution=0.5，窗口：84.09 ~ 118.92。 ✔关键区分：该窗口仅用于定义什么叫亮度收敛区间；本专利循环迭代停止条件不是判断亮度是否落在窗口；迭代停止条件：Predict_EV == Previous_EV（预测曝光值等于上一次曝光值）。 只要预测 EV 没有变化，算法即判定收敛完成。
5）曝光值解析度
曝光值表中相邻两条记录 EV 最小间隔；实施例取 0.5，解析度可随设备规格调整；曝光值表整体支持修改调整。
6）实施例曝光值表参数范围
- EV：4～16，划分四大光照场景：大太阳、阴天、黄昏 / 日出、星光下
- 曝光时间 Exp_t：1/1000s ~ 1/15s
- AGC 增益：100 ~ 800
- 光圈 F‑no：F2.8 ~ F8
三、完整处理流程（对应第 1 图 S102‑S118）
S102 建立曝光值表 依据数位摄影装置硬件规格，构建查表；表存储多组：曝光值 EV、曝光时间、增益、光圈。表格支持修改，EV 解析度（表最小 EV 步距）可配置。
S104 定义自动曝光收敛区间 设定目标亮度 TargetY，以 TargetY 作为亮度窗口中心点，结合 EV 解析度计算亮度收敛窗口。
S106 初始化 从曝光值表中选取一个 EV，作为初始Previous_EV（先前曝光值）。
S108 撷取影像 CCD/CMOS 光学传感器采集一帧图像，将图像切分为多个子区域。
S110 计算影像加权平均亮度\\(Y_{avg}\\) 按子区域亮度、权重矩阵，带入式 2 计算整幅图像加权平均亮度。
S112 计算预测曝光值 Predict_EV 带入 TargetY、\\(Y_{avg}\\)，通过式 3 以及自定义 truncate 近似函数，计算得到新一轮预测曝光值。
S114 判断分支：Predict_EV 是否等于 Previous_EV
- 分支【是】→ S116：判定自动曝光收敛，结束流程，将 Predict_EV 作为最终适当曝光值。
- 分支【否】→ S118： ① 将Predict_EV赋值成为新的Previous_EV； ② 查询曝光值表，读出该 EV 对应的曝光时间、增益、光圈，配置硬件； ③ 返回步骤 S108，重新拍摄图像，循环迭代，直到满足 EV 相等的收敛条件。
⚠️纠正原总结误区：循环退出看 EV 是否相等，不是看亮度直接落在窗口；当 EV 不再变化，此时画面亮度自然落入前面定义的亮度收敛窗口。
专利原文迭代实例复现（修正细节）
参数条件：TargetY=100，EV 解析度 = 0.5 初始Previous_EV=16；第一帧图像\\(Y_{avg}=5\\)
；
，不收敛；更新 Previous_EV=11.5；查表 EV=11.5 参数：曝光时间 1/250s、AGC=141、F2.8；配置硬件，重新拍图。
第二帧，新图像\\(Y_{avg}=150\\) \\(log_2(100/150)≈‑0.585\\)；truncate(-0.585)=‑0.5 \\(Predict\\_EV =11.5 – (-0.5)=12\\)12≠11.5，不收敛；更新 Previous_EV=12；查表 EV=12：1/250s，AGC=100，F4；配置硬件，重新拍图。
第三帧，图像\\(Y_{avg}=105\\) \\(log_2(100/105)≈‑0.07\\)；truncate(-0.07)=0 \\(Predict\\_EV =12‑0 =12\\)Predict_EV == Previous_EV（12=12），判定收敛；最终适当曝光值 EV=12，流程结束。
共 3 帧迭代完成收敛。
四、专利申请专利范围（权利要求）整理
权利要求 1（独立权利要求）：一种适当曝光值之快速收敛方法，适用于数位摄影装置，步骤： (a) 建立曝光值表，表包含复数曝光值、曝光时间、增益、光圈；曝光值为后三者的函数； (b) 定义自动曝光收敛区间，区间中心点为目标亮度； (c) 从曝光值表选择先前曝光值作为初始化； (d) 光学传感器撷取影像，并分割成复数子区域； (e) 各子区域亮度乘对应影像加权值，除以总加权值，得到平均亮度； (f) 根据先前曝光值、近似函数，得到预测曝光值；近似函数为目标亮度、平均亮度的函数； (g) 当预测曝光值等于先前曝光值，判定自动曝光收敛，以预测曝光值作为适当曝光值。
权利要求 2（从属）：若预测曝光值不等于先前曝光值，则将预测曝光值作为新先前曝光值，查表获取曝光参数配置硬件；循环执行 (d)(e)(f)(g) 直到收敛。
权利要求 3：曝光值表可调整。
权利要求 4：曝光值表最小间隔为曝光值解析度。
权利要求 5：曝光值解析度可调整。
权利要求 6：自动曝光收敛区间大小，与曝光值解析度成比例。
权利要求 7：收敛区间大小等于曝光值解析度。
权利要求 8：收敛区间亮度范围为![([TargetY \\times 2^{-\\frac{EV\\_Res}{2}},\\ TargetY \\times 2^{\\frac{EV\\_Res}{2}}])](https://www.wsisp.com/helps/wp-content/uploads/2026/10/20261021070057-6ad8632977d47.png)
。
权利要求 9：预测曝光值 = 先前曝光值减去近似函数。
权利要求 10：光学感测器为 CCD 电荷耦合元件。
权利要求 11：光学感测器为 CMOS 互补式金氧半导体元件。
五、本发明技术优点
调试维护简单：依靠查表实现三变量曝光控制；曝光值表修改简易，无需设计、维护复杂模糊控制规则，降低开发门槛；
多变量协同控制：同时管理曝光时间、增益、光圈三项曝光参数；
收敛速度快：闭环 + EV 预测迭代，少量帧即可完成收敛，降低计算资源消耗；
高度可配置适配硬件：曝光值表、EV 解析度、目标亮度、子区域权重矩阵均可调整，适配不同型号数位摄像装置。
六、附图说明

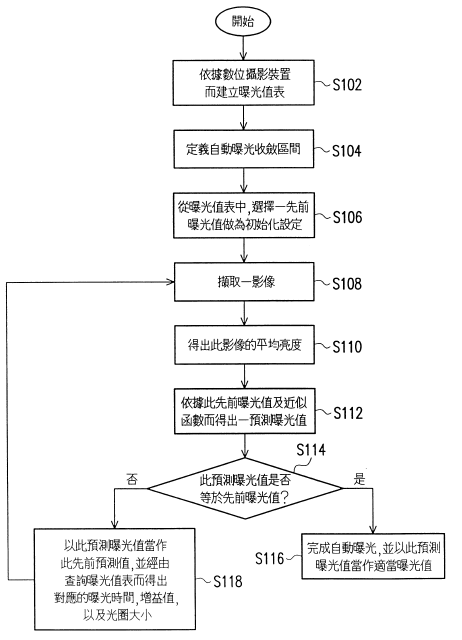

第 1 图：方法流程图，完整表示 S102‑S118 步骤，包含迭代循环判断分支。

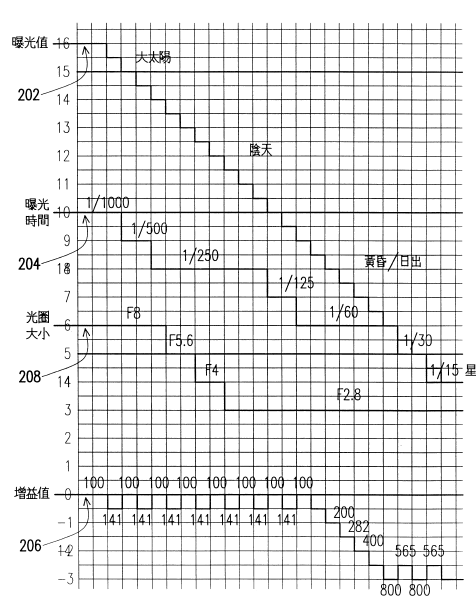

第 2 图：曝光值表示意图；纵轴分别为曝光值 202、曝光时间 204、光圈大小 208、增益值 206；按光照场景划分参数组合。
第 3 图：子区域矩阵示意图；32 为影像亮度矩阵\\(Y_{ij}\\)（9×11 子块）；34 为对应影像加权值矩阵\\(W_{ij}\\)，用于加权计算平均亮度。
补充澄清容易混淆点
本专利不是直接用亮度做循环终止条件。亮度窗口只是 “收敛区间” 的定义；真正循环停止条件：预测 EV 与上一轮 EV 相等。当 EV 不再发生变化，代表参数已经稳定，此时画面亮度会落在亮度窗口之内。
truncate()是本专利自定义近似函数，不是通用库截断函数，步长绑定 EV 解析度；输出只能是解析度整数倍。
EV 查表的价值：一次查表同时输出曝光时间、增益、光圈，解决三个变量耦合的自动曝光控制。
