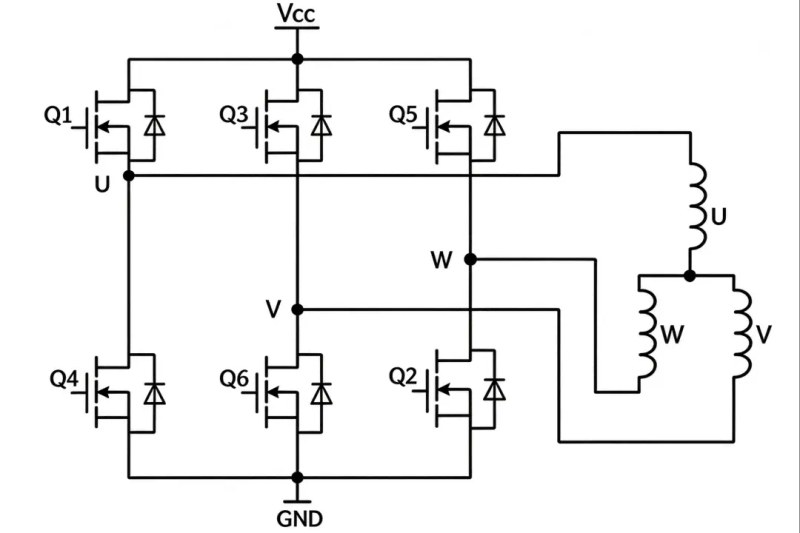

图1：人形机器人关节电机驱动应用示意
一、SGT 结构：为什么屏蔽栅能同时压降 Cgd 与 RDS(on)
SGT（Shielded Gate Trench）MOSFET 是在传统沟槽 MOSFET 基础上引入屏蔽栅结构的新一代功率器件。传统沟槽结构在耐压与导通电阻之间做取舍：漂移区浓度提高会降低 RDS(on)，但会拉高栅漏电容 Cgd 并牺牲耐压。SGT 结构在栅极下方增加屏蔽电极，把栅极与漂移区之间的耦合屏蔽掉，从而同时实现栅漏电容（Cgd）与导通电阻（RDS(on)）的大幅降低，并提升器件耐压能力。
对工程选型而言，这个结构特性带来的直接收益是：相同芯片面积下，RDS(on) 可降低 30%~50%；栅电荷 Qg 和栅漏电荷 Qgd 显著降低，开关损耗小；电压平台覆盖 20V~150V，成熟产品涵盖机器人 48V/60V/72V 常用母线电压等级。
二、关节电机驱动：高频 PWM 下的选型逻辑
人形机器人通常采用 BLDC 或 PMSM 作为关节执行器，每个关节电机对应一个三相全桥逆变器，每相上下桥臂各一颗 MOSFET。关节驱动器开关频率通常在 20kHz~50kHz 区间，以实现平滑力矩输出与快速动态响应。
这一工况下选型关注四点：开关损耗——高频 PWM 下开关损耗占比上升，低 Qg/Qgd 是硬指标；导通损耗——关节持续大电流输出时，低 RDS(on) 直接决定发热与效率；封装与散热——关节驱动器嵌入关节模组内部，DFN5×6 封装（含 DFN5x6-DSC 双面散热封装）在有限 PCB 面积内提供更大的电流承载与更优的散热路径；可靠性——机器人行走、转身、急停、负重工况下电流动态范围大，需关注雪崩测试、热阻测试与老化验证数据。
图2：SGT MOSFET 应用与封装示意
三、锂电保护：主回路串联场景的选型逻辑
机器人通常采用 48V 或 60V 锂电池组供电，BMS 与功率保护电路的执行机构正是 MOSFET。保护功能覆盖过充、过放、充放电过流、短路、防反接与上电预充电。与电机驱动不同，电池保护 MOSFET 长期串联在电池主回路中，持续承载整机工作电流——因此 RDS(on) 成为该场景首要参数：每毫欧的降低，都意味着更长的续航时间与更低的发热。
SGT 工艺可实现 RDS(on) 低至 0.55mΩ（典型值）；在异常工况（短路、尖峰电压）下，保护 MOSFET 需具备足够的雪崩能量承受能力（UIS），在保护触发前扛住瞬态冲击；耐压选择上，60V、80V、100V 等电压等级均有成熟产品，可根据系统电压与浪涌工况选择合理的耐压裕量，兼顾成本与可靠性。
四、两大场景选型差异速览
关节电机驱动与锂电保护同属 SGT MOSFET 的核心应用，但选型侧重点差异明显：关节驱动偏重开关特性（Qg/Qgd、高频损耗）与封装散热（双面散热封装），工作在开关状态；锂电保护偏重导通特性（mΩ 级 RDS(on)）与保护耐量（UIS 雪崩能量），长期串联在主回路中。选型时先按场景定位，再逐项核对参数，避免把关节驱动的"高频低损"逻辑套用到保护电路上。
图3：两大场景选型要点对比
五、可靠性与封装细节
机器人工况对器件可靠性提出特殊要求：频繁启停、瞬时过载与振动冲击是常态。选型时应核对器件的雪崩测试、热阻测试与老化验证数据，确认 UIS 雪崩能量满足保护场景的瞬态需求；封装层面，DFN5x6-DSC 双面散热封装通过上下两面导热路径提升散热能力，对关节驱动器这类嵌入模组内部的高密度场景尤为实用，可在有限 PCB 面积内兼顾电流承载与热设计。
六、单机用量与工程导入
当前主流人形机器人（含灵巧手）通常拥有 40~50 个关节电机。仅关节电机驱动部分，单台机器人 SGT MOSFET 用量约 200~350 颗；计入大扭矩关节并联方案与制动泄放电路后，整机电机驱动相关用量可达 250~400 颗。这一量级意味着选型的标准化价值突出：统一系列、统一封装规划，可显著简化 BOM 管理与采购协同。
SGT MOSFET 电压平台已覆盖 25V~200V，涵盖 40V、60V、80V、100V 等机器人常用电压等级，形成从几十安到数百安的完整产品矩阵；全系列采用 DFN 系列封装，部分电流版本支持双面散热，兼顾超低寄生电感与散热性能。元器猫是新洁能授权代理商，正在评估机器人功率方案的工程师可进一步咨询选型。欢迎搜索咨询元器猫
