20 个相关毕业设计备选题目

项目研究背景

随着物联网、嵌入式技术与智能家居产业的快速发展，出入安全管理正由传统机械防护向智能化、网络化方向演进，门禁系统作为保障人身与财产安全的第一道防线，其技术升级需求日益迫切。近年来，射频识别、生物特征识别与无线通信技术迅速普及，为门禁产品的功能拓展提供了成熟的技术支撑。然而，现有门禁方案仍存在明显不足：传统机械锁具依赖钥匙开启，钥匙易遗失、易复制，且无法记录出入信息；早期电子密码锁多以单一密码认证为主，功能单一、安全性有限；部分智能门禁产品虽引入刷卡或指纹功能，却普遍存在协议封闭、价格偏高、缺乏远程管理能力等问题，难以在家庭、宿舍、实验室等中小型场景中低成本落地。与此同时，物联网与移动端技术的成熟，使门禁系统由单点认证向多模态融合认证演进成为可能。基于此，本课题以单片机为核心，融合矩阵键盘、射频卡识别、指纹识别与手机APP远程控制，并配以OLED显示，设计一套兼具本地操作与远程管理能力的智能门禁密码锁系统，具有明确的现实意义。

摘要

本课题设计并实现一套基于单片机的多功能智能门禁密码锁系统。系统以单片机为主控核心，集成矩阵键盘、射频读卡、指纹识别、OLED显示与电磁锁驱动电路，并配套手机APP实现远程控制。系统支持密码解锁与修改、管理员密码管理、射频卡注册与刷卡开锁、卡片删除、指纹注册与删除，用户可通过手机APP远程开锁与修改密码，操作结果由OLED实时显示。系统采用模块化设计，信息掉电不丢失，测试表明其识别准确、运行稳定，可满足日常门禁管理需求。

总体方案

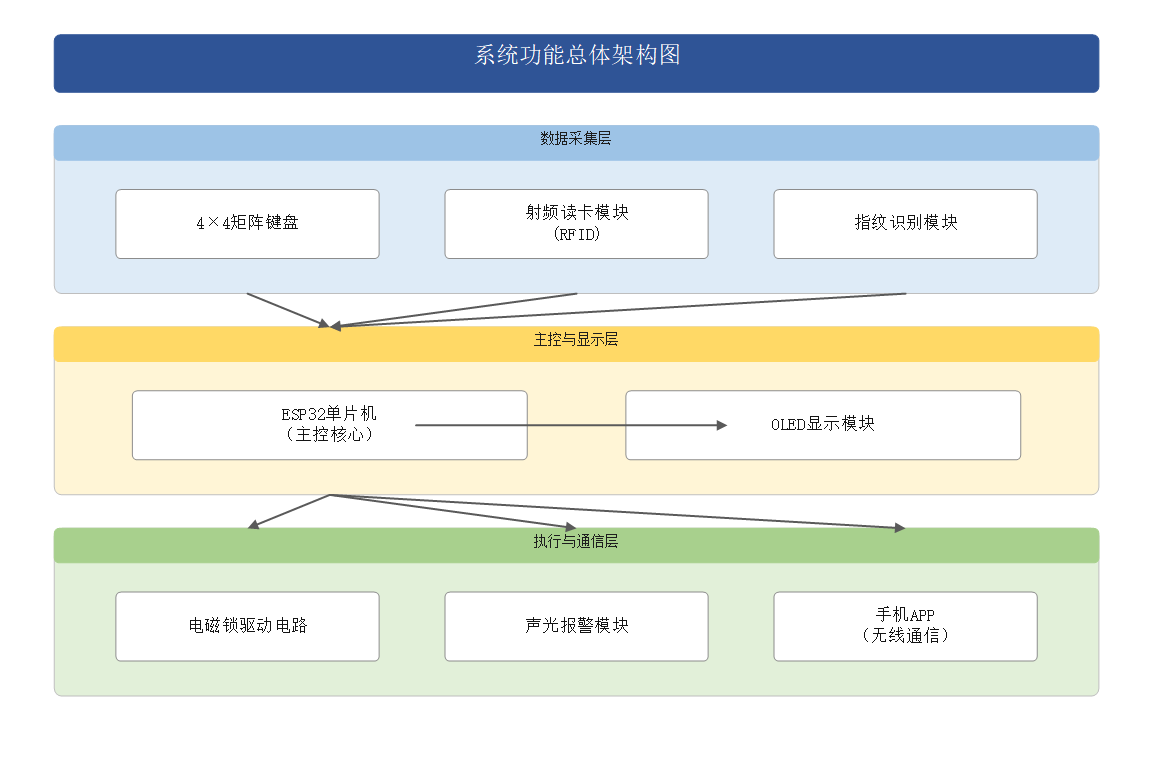

本课题以单片机为主控核心，围绕"多模态身份认证＋本地交互＋远程管理"的设计目标，构建"数据采集层—主控与显示层—执行与通信层"三层系统架构。数据采集层负责获取用户的密码、卡号与指纹等身份信息；主控与显示层完成信息校验、逻辑判断、状态管理与界面显示；执行与通信层负责驱动电磁锁动作、给出声光提示并与手机APP进行数据交互。三层之间通过标准接口连接，结构清晰、层次分明，便于开发与后期扩展。

（一）主控模块。选用ESP32单片机作为系统主控芯片，其内置无线通信能力，具有双核处理、主频高、外设资源丰富、功耗较低等特点，能够同时承担密码校验、刷卡数据处理、指纹比对调度、锁体驱动与无线通信等任务。选型理由在于其集成度高，可省去外接独立无线模块，降低成本与电路复杂度，适用于家庭、宿舍、办公等中小型门禁场景，是整个系统的控制与调度中心。

（二）矩阵键盘模块。选用4×4矩阵薄膜键盘作为人机输入设备，通过行列扫描方式识别按键，用于输入数字密码、切换菜单、执行注册与删除等操作。矩阵键盘体积小、按键数量多、成本低、接口占用少，适合本课题需要多按键操作的场景，实现密码输入与功能选择。

（三）射频读卡模块与射频卡。选用MFRC522射频读写模块及配套的Mifare IC卡（含钥匙扣卡），工作频率为13.56MHz，通过SPI接口与主控通信。模块负责读取卡片的唯一卡号，主控据此完成卡片合法性校验。选型理由是其技术成熟、读写稳定、成本低廉、配套卡片易获取，广泛用于门禁与考勤场景。使用场景为用户持已注册卡片靠近读卡区域即可完成身份识别。

（四）指纹识别模块。选用光学指纹识别模块，内部集成指纹图像采集、特征提取与模板比对算法，通过UART串口与主控通信。模块支持指纹录入、比对与删除，能够快速输出识别结果，减少主控的运算负担。选型理由是其识别速度快、准确率高、接口简单，适合非接触式生物特征认证场景。

（五）显示模块。选用0.96英寸OLED显示屏，采用I2C接口，用于显示当前工作模式、输入提示、开锁状态、操作结果等信息。OLED具有自发光、对比度高、视角广、功耗低的特点，在室内外环境下均能清晰显示，提升系统的交互体验。

（六）执行模块。采用12V电磁锁作为执行部件，由继电器或驱动电路驱动，主控在身份校验通过后输出控制信号，驱动电磁锁完成开锁动作。电磁锁吸合力强、响应迅速、安装方便，适合门禁场景的锁体控制需求。

（七）声光提示模块。采用有源蜂鸣器与LED指示灯，用于开锁成功、操作成功或失败、密码错误报警等场景的提示，使交互反馈直观明确，同时起到安全警示作用。

（八）无线通信与移动端。依托ESP32单片机内置的无线通信能力，设备可与手机建立连接，通过手机APP实现远程开锁、密码修改与状态查看；移动端以Android手机为载体，作为系统的远程管理入口。

（九）开发与运行环境。本课题基于PC（Windows操作系统）搭建开发环境，使用集成开发工具完成程序编写、编译与烧录，并借助串口调试工具进行联调与测试。

（十）硬件整体架构逻辑。各模块以单片机为中心呈星型连接：矩阵键盘、射频模块、指纹模块、OLED显示屏作为输入与显示单元与单片机相连，电磁锁与声光模块作为输出单元受单片机控制，手机APP通过无线链路与单片机通信，电源模块为各单元提供稳定的12V、5V与3.3V供电，共同构成完整的门禁密码锁系统。

核心功能

本系统功能按基础功能、核心功能与辅助功能三个层次进行设计，各功能相互配合，共同实现多模态身份认证与门禁管理。

（一）基础功能

（二）核心功能

（三）辅助功能

技术路线

本课题按照"硬件搭建—驱动编写—功能集成—联调测试"的流程开展，所使用的编程语言、开发工具、运行环境与辅助设计软件如下表所示。

开题报告

一、选题依据

（一）研究背景

随着物联网、嵌入式系统与智能家居技术的持续发展，出入安全管理正由传统机械防护向智能化、网络化方向快速演进。门禁系统作为家庭、宿舍、实验室、办公场所等场景中保障人身与财产安全的第一道防线，其安全性与便捷性直接关系到用户的日常使用体验。近年来，射频识别、指纹识别与无线通信等技术在消费电子领域迅速普及，硬件成本不断下降，为门禁产品的功能拓展提供了成熟的技术支撑，也使得多模态身份认证系统的实现门槛显著降低。

然而，现有门禁方案在实际应用中仍存在诸多不足。传统机械锁具完全依赖钥匙开启，钥匙一旦遗失或被复制，安全性便无法保证，且系统不具备出入信息记录能力；早期电子密码锁虽然摆脱了机械钥匙的束缚，但通常仅支持单一密码认证，功能单一，密码易被窥视或通过暴力试探破解；部分中高端智能门禁产品虽然引入了刷卡或指纹功能，却普遍存在协议封闭、价格偏高、部署复杂、缺乏远程管理能力等问题，难以在家庭、宿舍、实验室等中小型场景中低成本落地。因此，设计一套集成度较高、成本可控、支持多种认证方式并具备远程管理能力的智能门禁密码锁系统，具有迫切的现实需求。

（二）研究的意义

本课题的研究意义主要体现在三个方面。其一，在安全性方面，系统将密码认证、射频卡认证与指纹认证相结合，用户可根据场景选择单一或组合认证方式，有效规避单一认证方式易被破解的缺陷，并通过对错误操作的报警与锁定机制提升抗攻击能力。其二，在便捷性方面，用户既可在设备面板上通过矩阵键盘与指纹完成开锁，也可通过手机APP远程开锁与修改密码，OLED显示屏提供清晰的操作指引，人机交互友好。其三，在可管理性方面，系统支持密码修改、卡片注册与删除、指纹注册与删除等管理功能，管理员可按需维护授权信息，便于在人员流动较频繁的场景中使用。

从教学与实践角度看，本课题综合运用了嵌入式开发、传感器应用、射频识别、生物特征识别、无线通信与移动端开发等多方面知识，能够系统锻炼学生的硬件设计、程序开发与系统集成能力，是一个具有典型性和综合性的本科毕业设计课题。

（三）国内外研究现状

在国外，门禁系统的研究起步较早，围绕智能门锁的技术方案相对成熟。相关研究将指纹识别、射频识别与移动应用相结合，借助具备无线通信能力的微控制器实现远程监控与告警，系统在识别速度与安全性方面表现良好，但多以商业平台或专用云服务为依托，通用性与可移植性受限。总体来看，国外研究更侧重于算法精度与平台生态的构建。

在国内，随着嵌入式技术的普及，基于单片机的门禁系统研究日益丰富。大量研究以单片机为主控，围绕指纹识别、射频卡识别与密码输入等单一或组合认证方式展开，实现了基本的开锁控制与状态显示功能；部分研究进一步引入无线通信模块，实现了手机APP远程控制与数据上报。现有成果为本课题提供了良好的技术参考，但也存在一定局限：一是功能相对分散，多数系统侧重于单一认证方式，多种认证方式的集成度不高；二是管理功能薄弱，卡片与指纹的动态维护、权限分级管理等功能往往不够完善；三是系统交互体验欠佳，操作提示与状态反馈不够直观。因此，本课题在整合密码、射频卡、指纹与手机APP四类认证方式的基础上，强化管理功能与交互体验，具有一定的改进空间与研究价值。

（四）参考文献

[1] 张文元. 基于单片机技术的门禁系统硬件设计研究[J]. 大众标准化, 2021(17): 26-27+30.

[2] 刘秀平. 基于RFID技术的门禁系统设计与实现[D]. 南昌: 江西科技师范大学, 2021.

[3] 周宝玲, 黄军豪, 柳贵东. 基于单片机的智能家居系统设计[J]. 信息与电脑(理论版), 2021, 33(14): 145-147.

[4] 李孝君. 指纹识别技术的前世今生[J]. 中国机关后勤, 2021(4): 64-66.

[5] 肖坤. "智能化"电子产品中单片机技术的应用[J]. 电子技术与软件工程, 2017(4): 256.

[6] 王加梁. 电气工程及自动化智能化技术在建筑电气中的应用探讨[J]. 绿色环保建材, 2020(9): 189-190.

[7] Alsayaydeh J A J, Yusof M F, Mamchenko S, et al. Design and Evaluation of a Biometric IoT-Based Smart Lock System with Real-Time Monitoring and Alert Mechanisms[J]. International Journal of Advanced Computer Science and Applications, 2025, 16(7): 349-362.

[8] 汪世康. 基于STM32F103单片机的智能家居温控系统设计[J]. 物联网技术, 2026(4).

二、设计或研究内容、预期目标及拟解决的关键问题

（一）研究内容

本课题以单片机为核心，设计并实现一套集密码、射频卡、指纹与手机APP于一体的智能门禁密码锁系统，主要研究内容包括以下四个方面。

第一，系统总体方案设计。根据功能需求确定系统总体架构，划分数据采集、主控与显示、执行与通信等功能层次，完成主控芯片、键盘、读卡模块、指纹模块、显示模块与锁体驱动等器件的选型，并绘制系统结构与电路原理图。

第二，硬件电路设计与搭建。完成各模块与单片机的接口电路设计，包括矩阵键盘的扫描电路、射频模块的SPI接口电路、指纹模块的串口电路、OLED显示屏的I2C接口电路以及电磁锁的驱动电路，并进行实物搭建与供电设计。

第三，软件程序设计与实现。编写单片机主控程序，实现按键扫描、密码校验、卡号读取与比对、指纹采集与比对、OLED显示控制、电磁锁驱动与无线通信等功能；编写手机APP程序，实现设备连接、远程开锁、密码修改与状态查询功能。

第四，系统联调与测试。对各功能模块进行单独调试与整体联调，测试密码解锁、刷卡解锁、指纹解锁与APP远程开锁等功能是否正常，并对识别准确率、响应速度与稳定性进行验证。

（二）预期目标

本课题预期完成一套功能完整、运行稳定的智能门禁密码锁实物系统，达到以下目标：其一，系统能够通过4×4矩阵键盘输入密码完成开锁，并支持用户密码修改与管理员密码管理；其二，系统能够读取并校验射频卡，实现刷卡开锁、卡片注册与卡片删除；其三，系统能够采集并比对指纹，实现指纹开锁、指纹注册与指纹删除；其四，系统能够通过手机APP实现远程开锁与密码修改，并实时显示设备状态；其五，OLED显示屏能够清晰显示系统状态与操作结果，各操作均配有声光提示；其六，系统在掉电后能够保留已注册的密码、卡号与指纹信息，重新上电后可正常使用。

（三）拟解决的关键问题

本课题拟解决的关键问题主要包括：其一，多模块协同问题，密码、射频卡、指纹与无线通信模块均需与主控通信，需合理分配引脚资源与通信接口，避免资源冲突，保证系统稳定运行；其二，多模态认证的统一管理问题，需设计合理的数据结构与管理界面，实现密码、卡号与指纹信息的注册、校验与删除，并保证信息在掉电后不丢失；其三，指纹识别稳定性问题，指纹采集受手指放置位置与表面状况影响较大，需通过合理的采集提示与重试机制提高识别成功率；其四，无线通信可靠性问题，需保证手机APP与设备之间连接稳定、指令传输准确，并对连接异常情况做出妥善处理。

三、研究方案

（一）技术路线

本课题按照"需求分析—方案设计—硬件搭建—软件开发—系统联调—测试优化"的技术路线开展研究。首先，通过分析课题功能需求，明确系统应实现的密码、射频卡、指纹与手机APP四类认证方式及相应管理功能；其次，确定系统总体架构，完成器件选型与电路设计；随后，搭建硬件实物平台，编写单片机主控程序与手机APP程序；最后，进行模块调试与整体联调，针对测试中发现的问题进行优化，直至系统各项功能稳定实现。整个过程中，采用模块化设计思想，将系统划分为若干功能独立的模块分别开发与调试，降低系统复杂度，提高开发效率。

（二）关键技术

本课题涉及的关键技术包括：其一，嵌入式程序开发技术，采用C语言编写主控程序，运用中断、定时器与串口通信等机制实现按键扫描、模块驱动与任务调度；其二，射频识别技术，通过射频读写模块读取卡片唯一标识，实现卡片合法性校验与管理；其三，指纹识别技术，借助指纹模块完成指纹图像采集、特征提取与模板比对，实现指纹的注册、识别与删除；其四，无线通信技术，依托单片机的无线通信能力实现设备与手机APP之间的数据交互，完成远程开锁与密码修改；其五，人机交互技术，通过矩阵键盘与OLED显示屏实现菜单操作与状态显示，提升系统的易用性。

四、设计或研究计划进度

五、设计(论文)的预期成果与特色或创新之处

（一）预期成果

本课题预期成果包括：其一，完成一套智能门禁密码锁实物系统，实现密码解锁、刷卡解锁、指纹解锁与手机APP远程开锁等全部既定功能，并支持相应的注册、修改与删除操作；其二，完成系统硬件电路设计与实物搭建，包括主控电路、各模块接口电路与锁体驱动电路；其三，完成单片机主控程序与手机APP程序的开发，并形成完整的程序代码与说明文档；其四，完成毕业设计论文一篇，系统阐述课题的研究背景、总体方案、硬件设计、软件设计与测试结果；其五，整理相关设计图纸、测试记录与使用说明，形成完整的课题资料。

（二）创新之处

本课题的特色与创新之处主要体现在：其一，多模态融合认证，将密码、射频卡、指纹与手机APP四种认证方式集成于同一系统，用户可根据实际场景灵活选择认证方式，克服了传统门禁系统认证方式单一、安全性不足的缺陷；其二，本地与远程协同管理，系统既支持在设备面板上通过矩阵键盘与OLED完成本地操作，也支持通过手机APP进行远程开锁与密码修改，兼顾了不同使用场景下的操作需求；其三，功能相对完整的管理机制，系统实现了密码修改、卡片注册与删除、指纹注册与删除以及管理员权限分级管理等较为完善的管理功能，并具备错误操作的报警与锁定保护，实用性较强；其四，模块化与可扩展设计，系统采用模块化的软硬件设计思路，各功能模块相互独立、接口清晰，便于后续增加新的认证方式或扩展新的功能，具有较好的可扩展性。

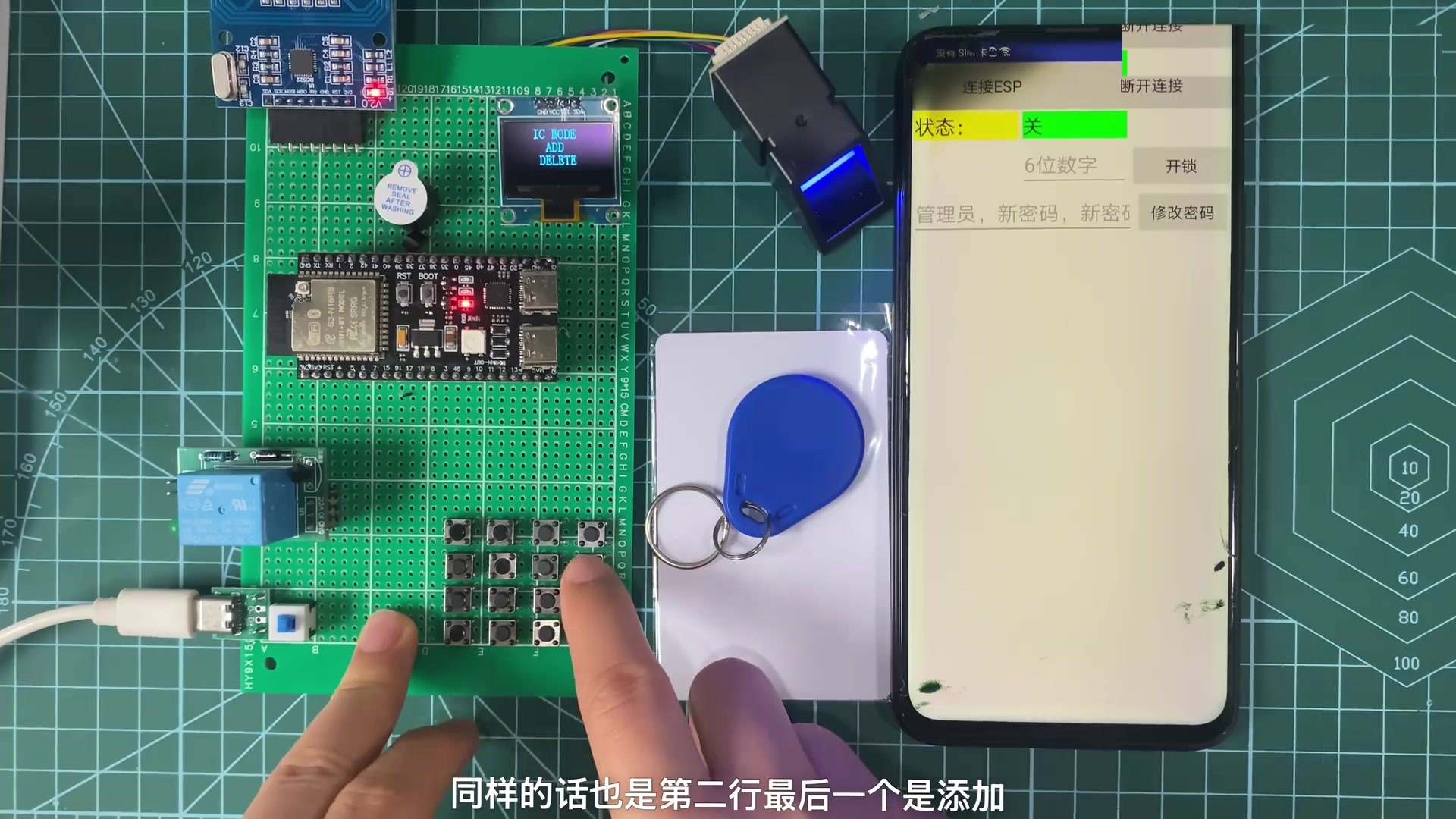

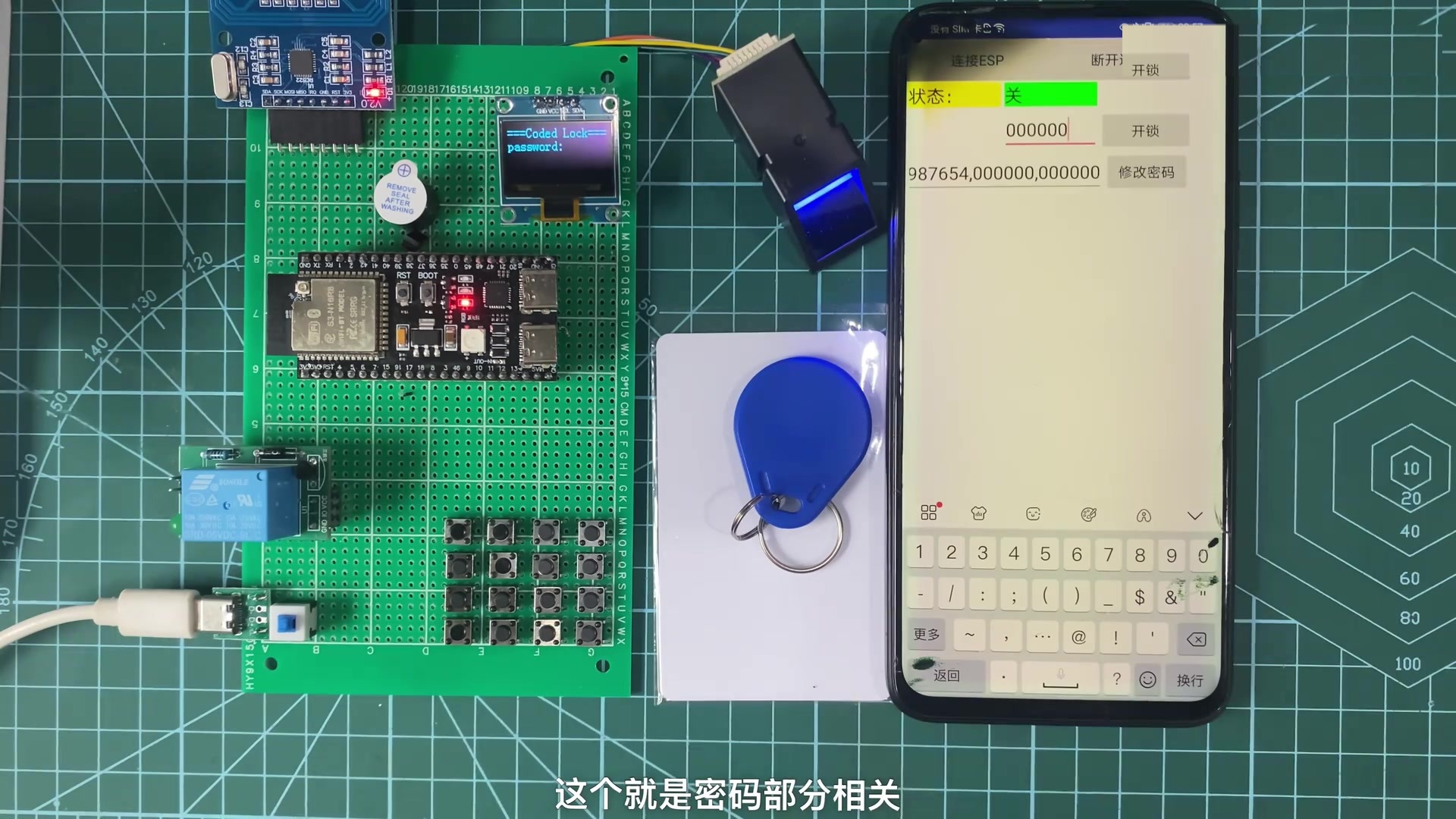

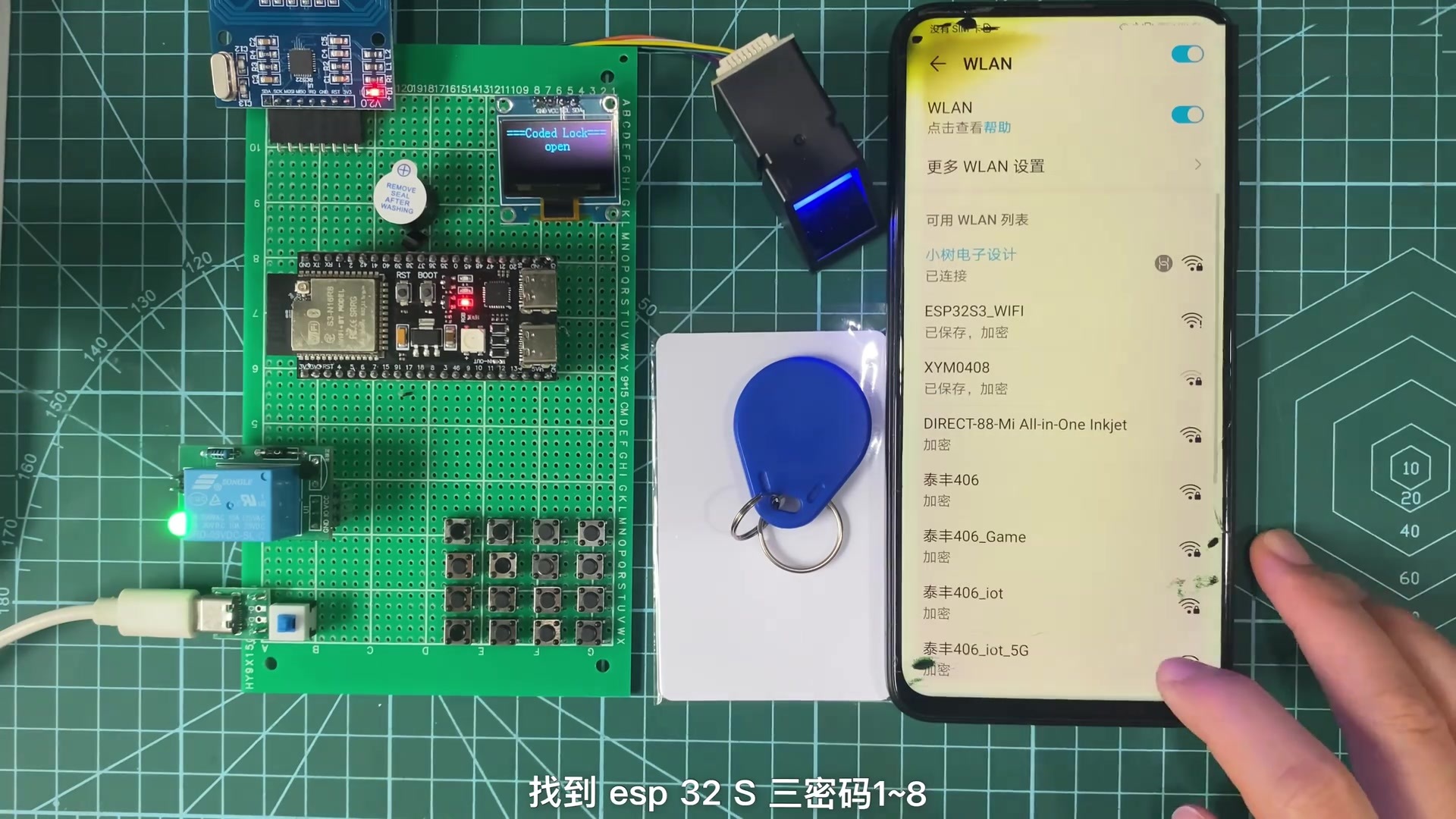

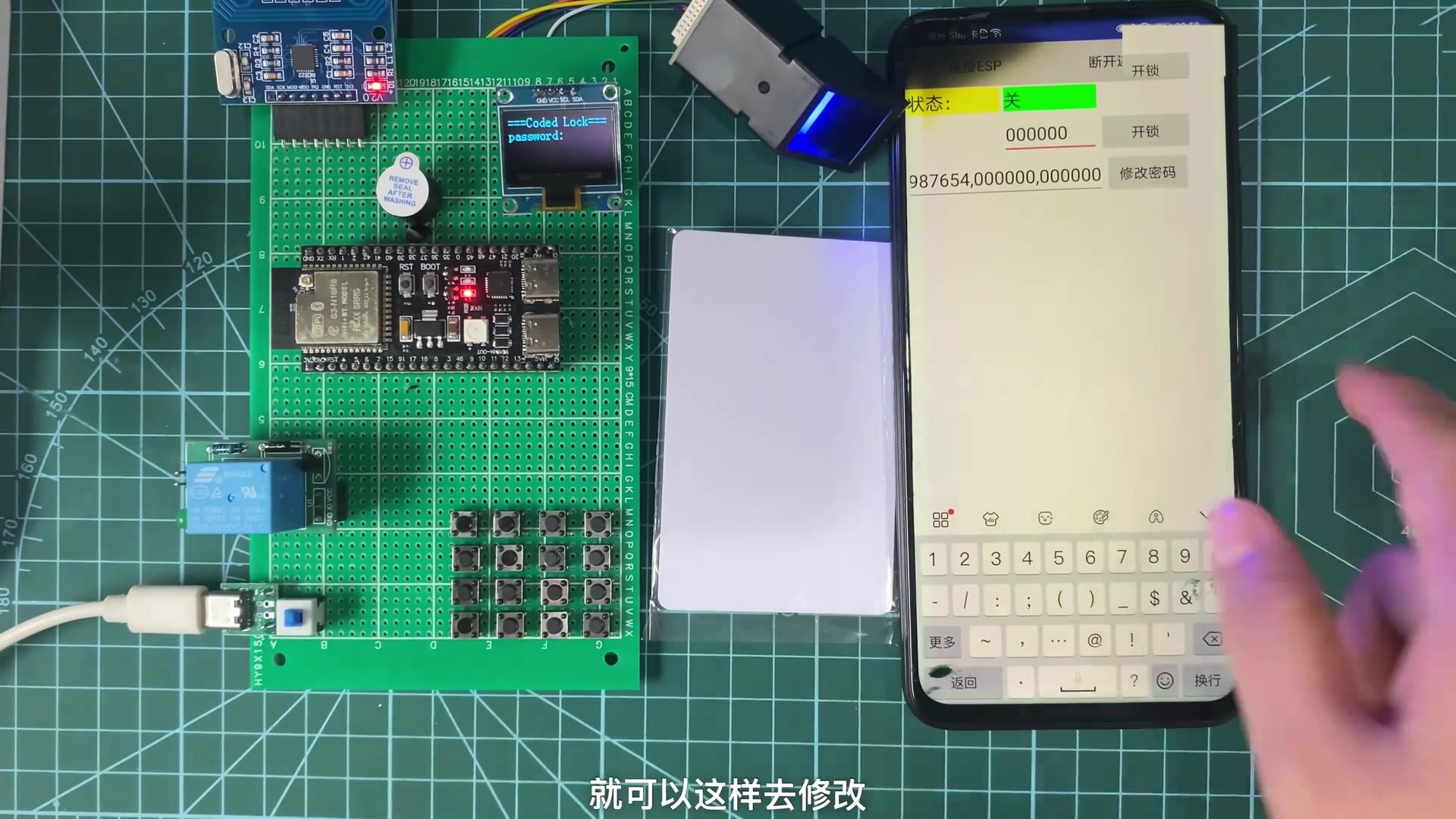

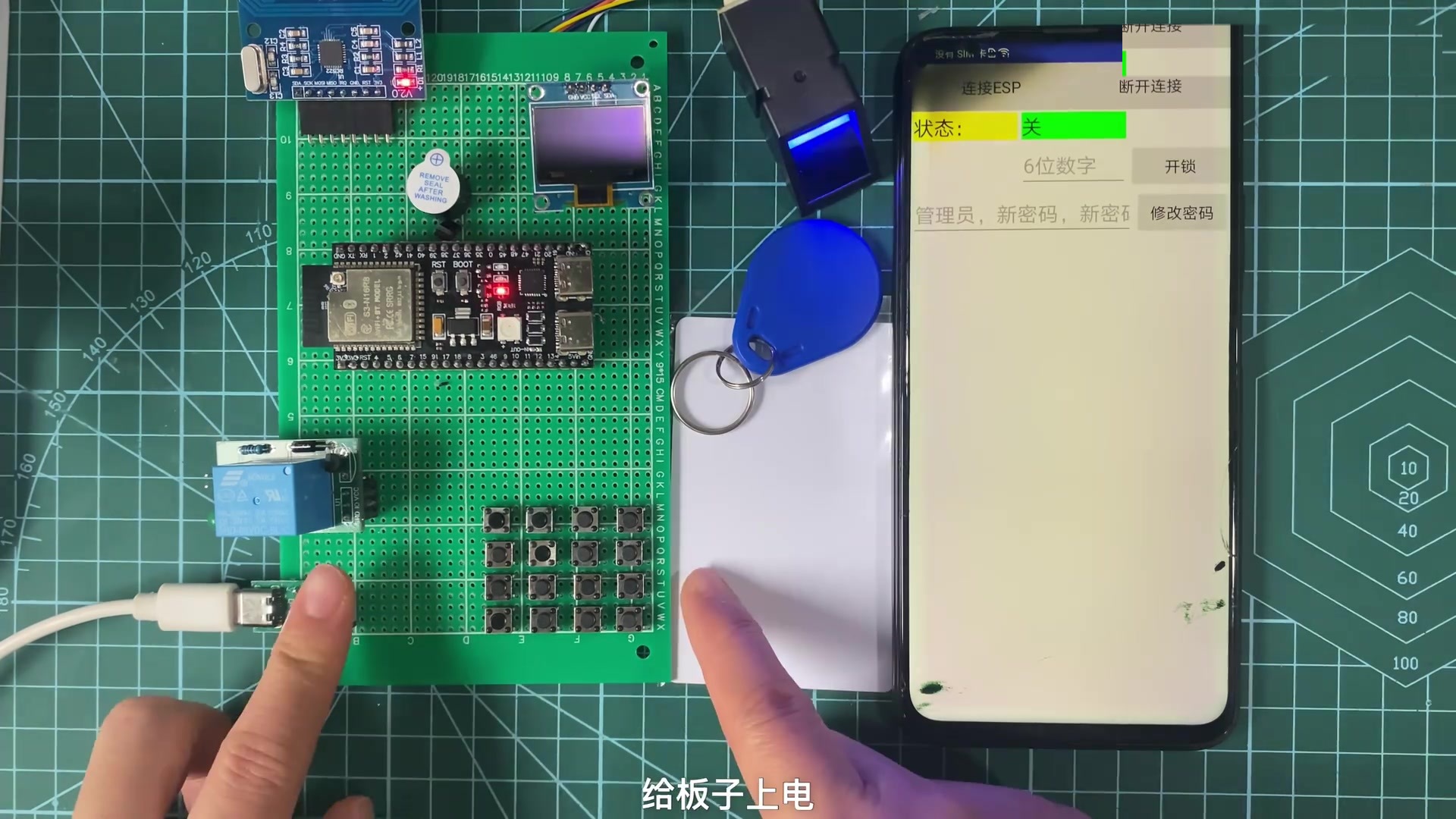

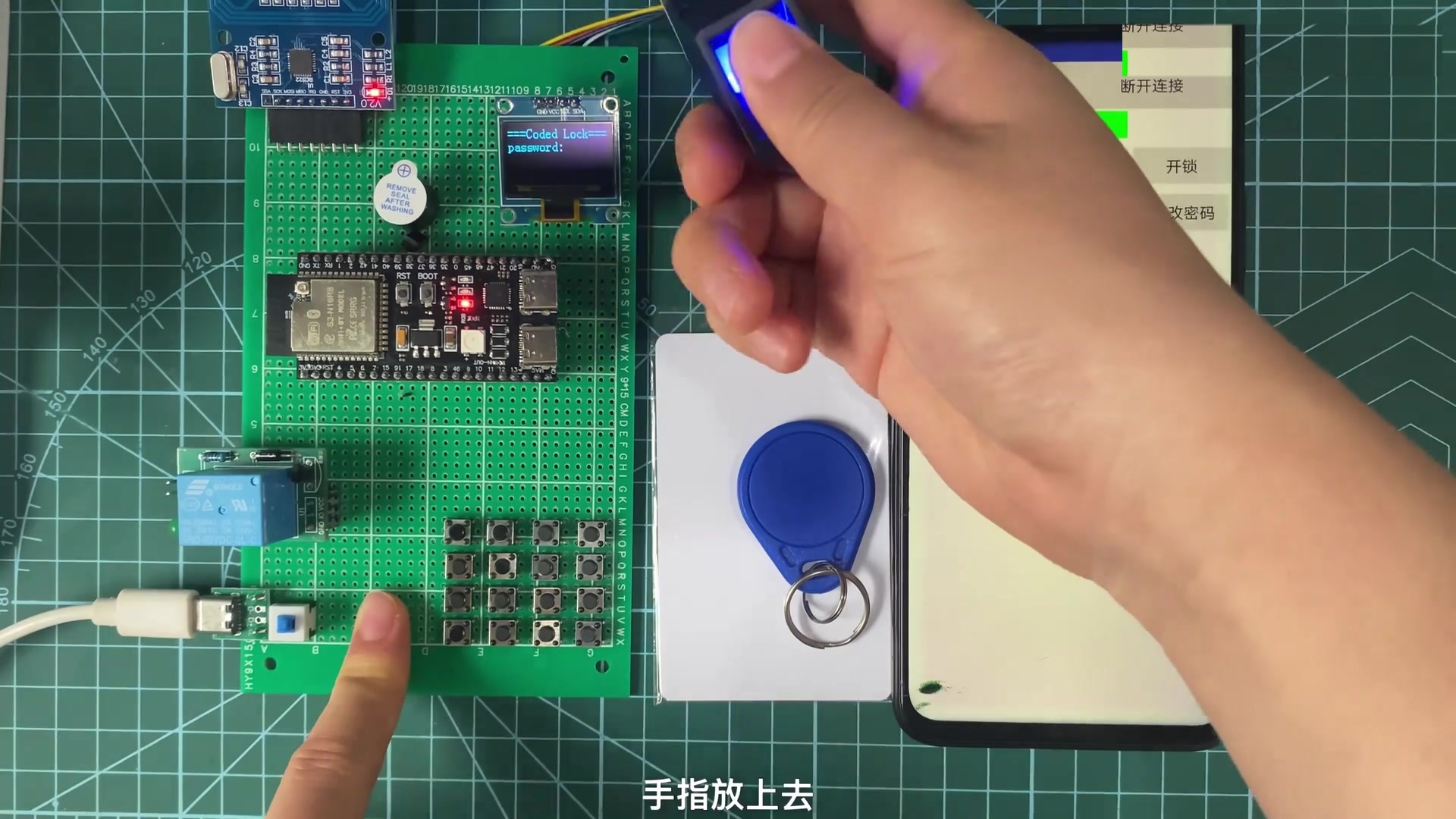

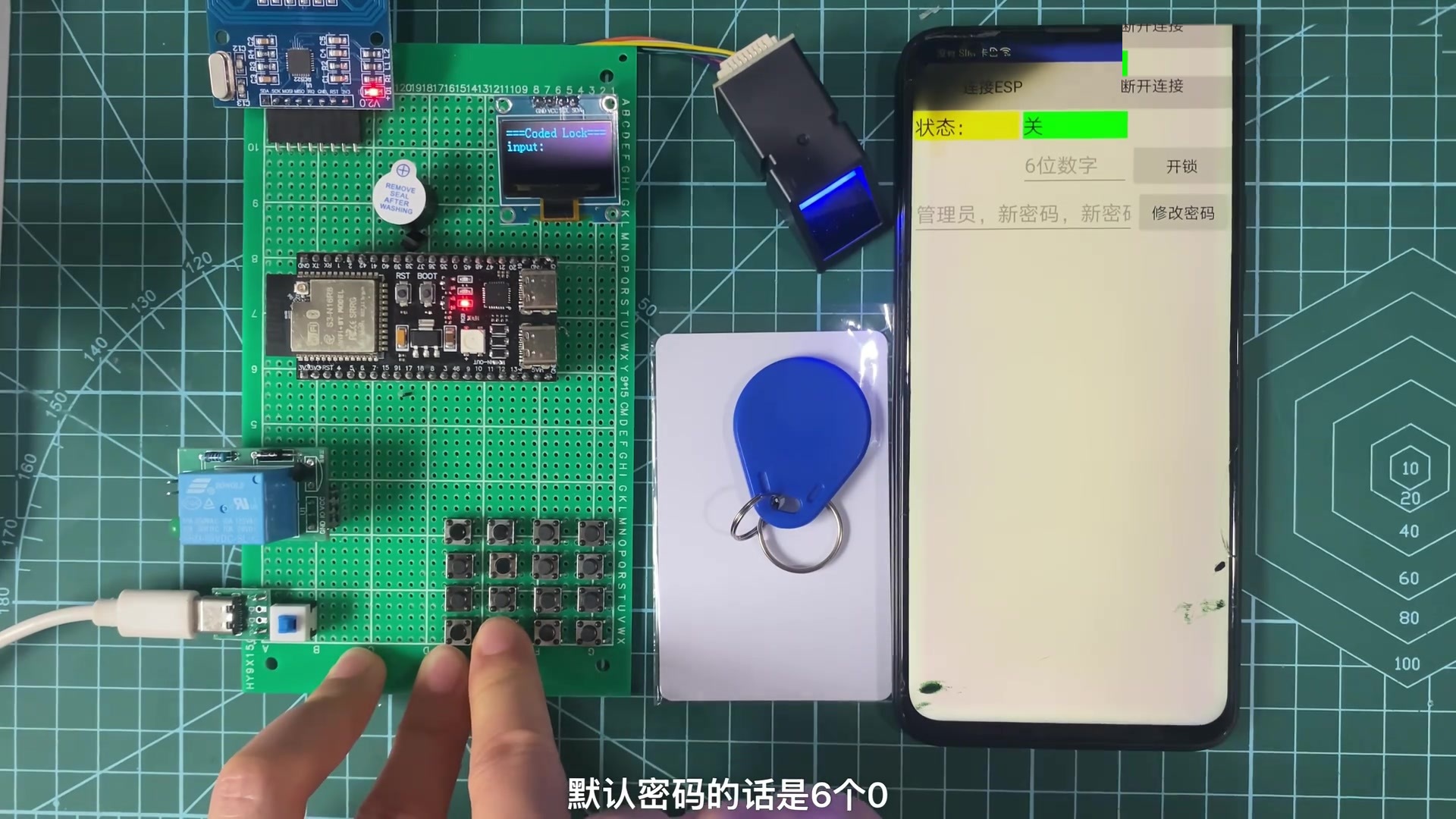

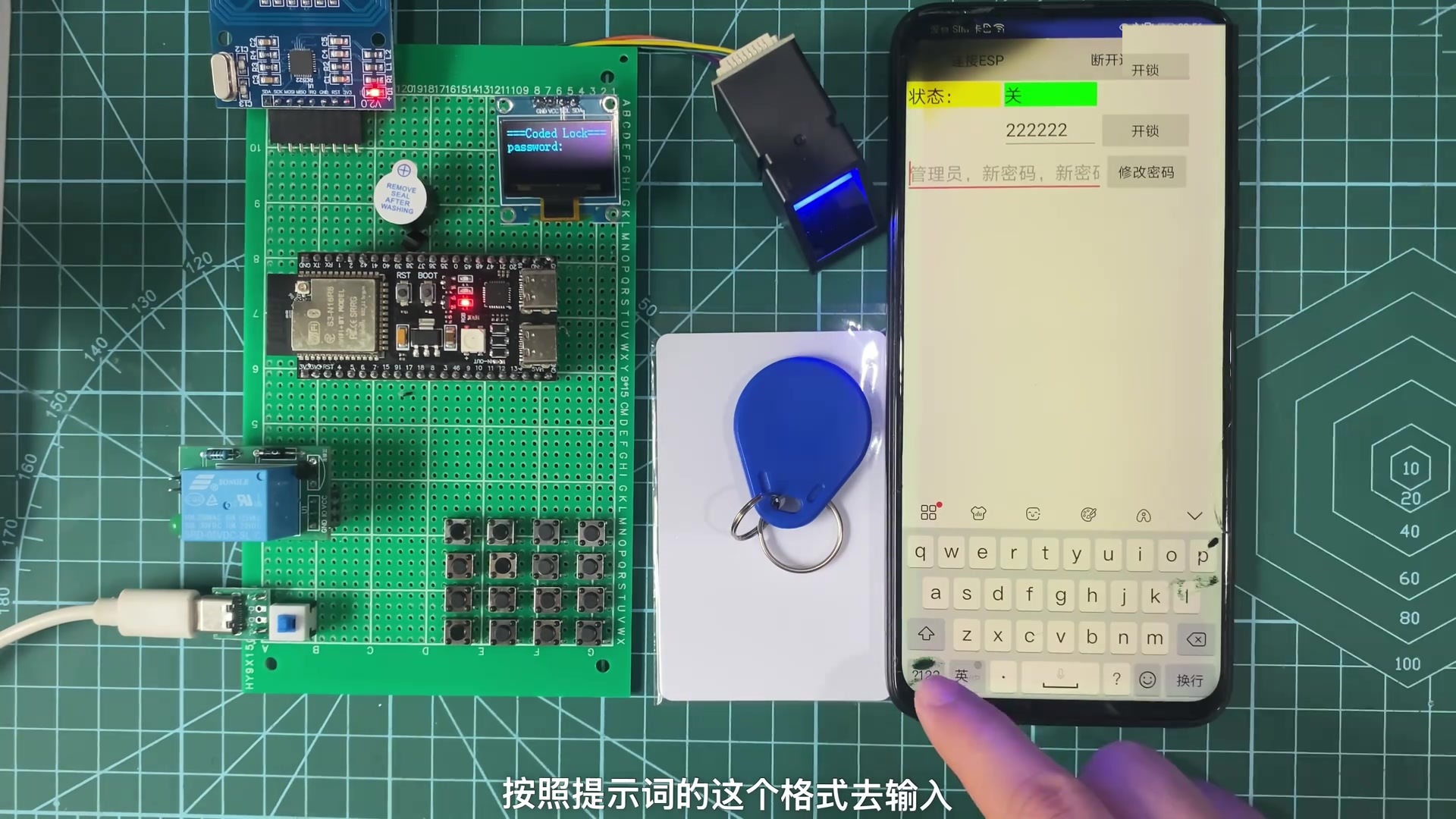

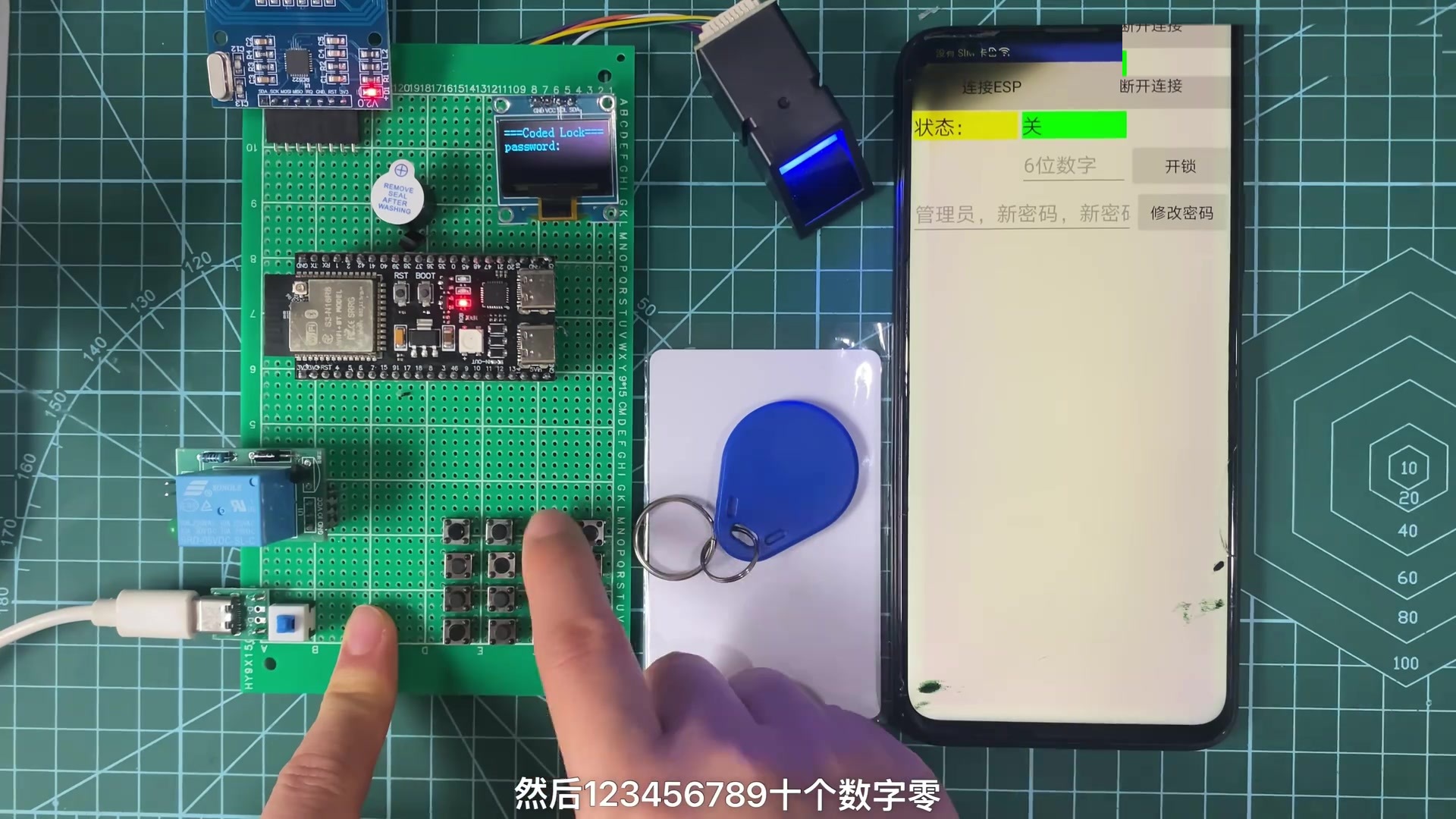

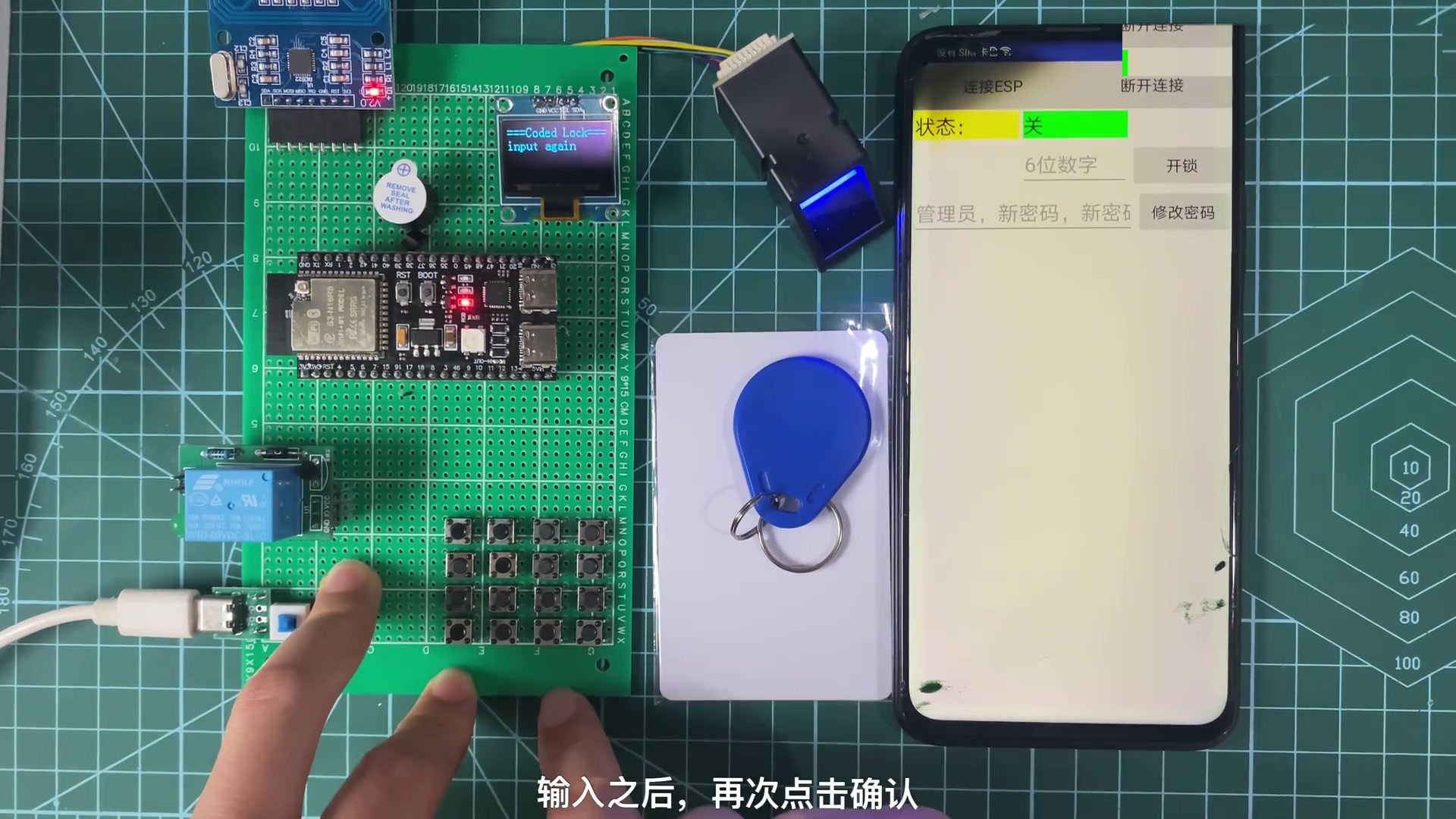

项目演示

关于我们

博主本身从事开发软件开发和硬件开发、有丰富的编程能力和水平、累积给上千名同学进行辅导、有自己的独立工作室，目前只专注做自己专业领域的事。团队人员有多年架构师设计经验、多人有参加校企合作经验，被多个学校常年聘为校外企业导师，指导学生毕业设计并参与学生毕业答辩指导，有较为丰富的相关经验。期待与各位高校教师、企业讲师以及同行交流合作。

项目案例

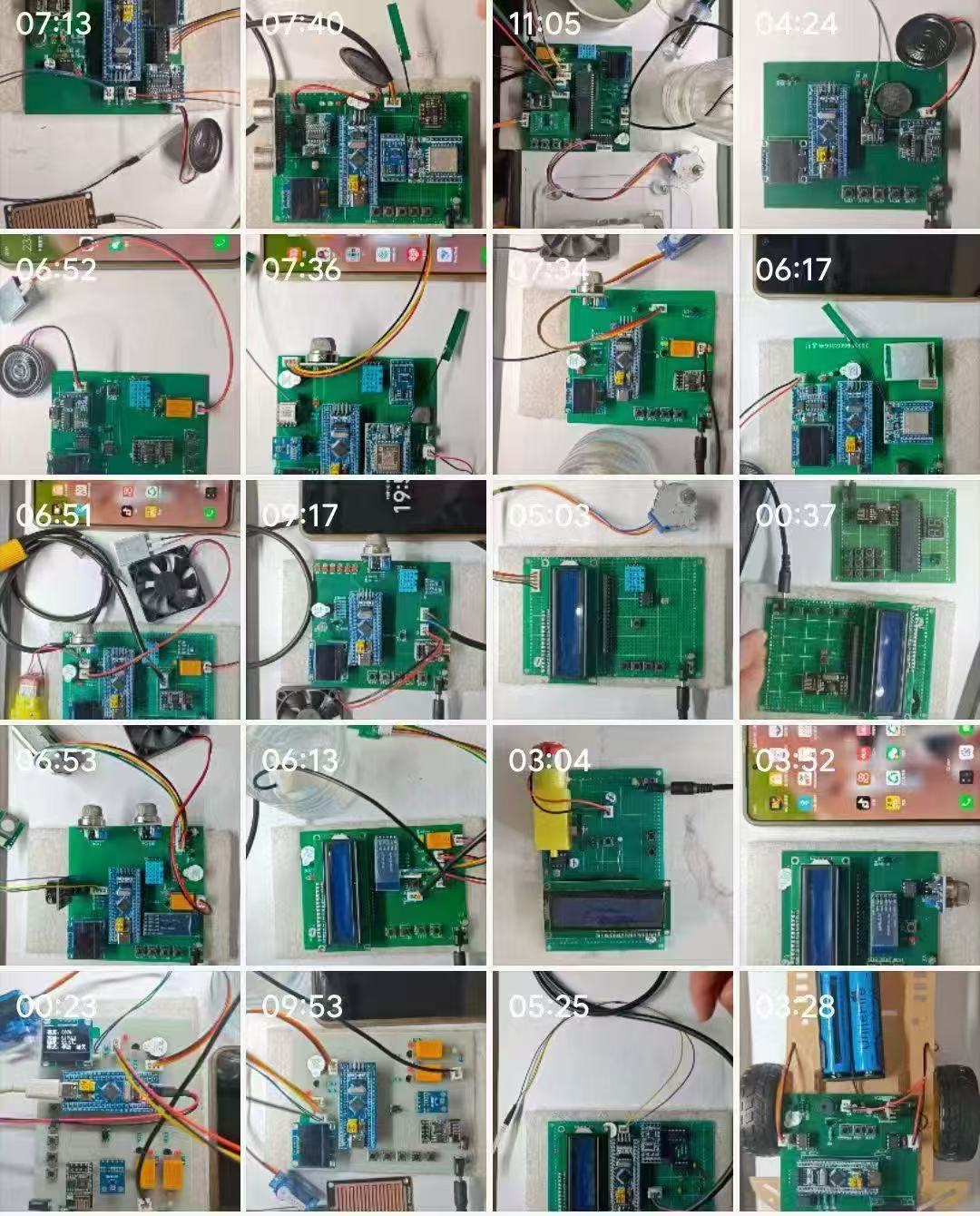

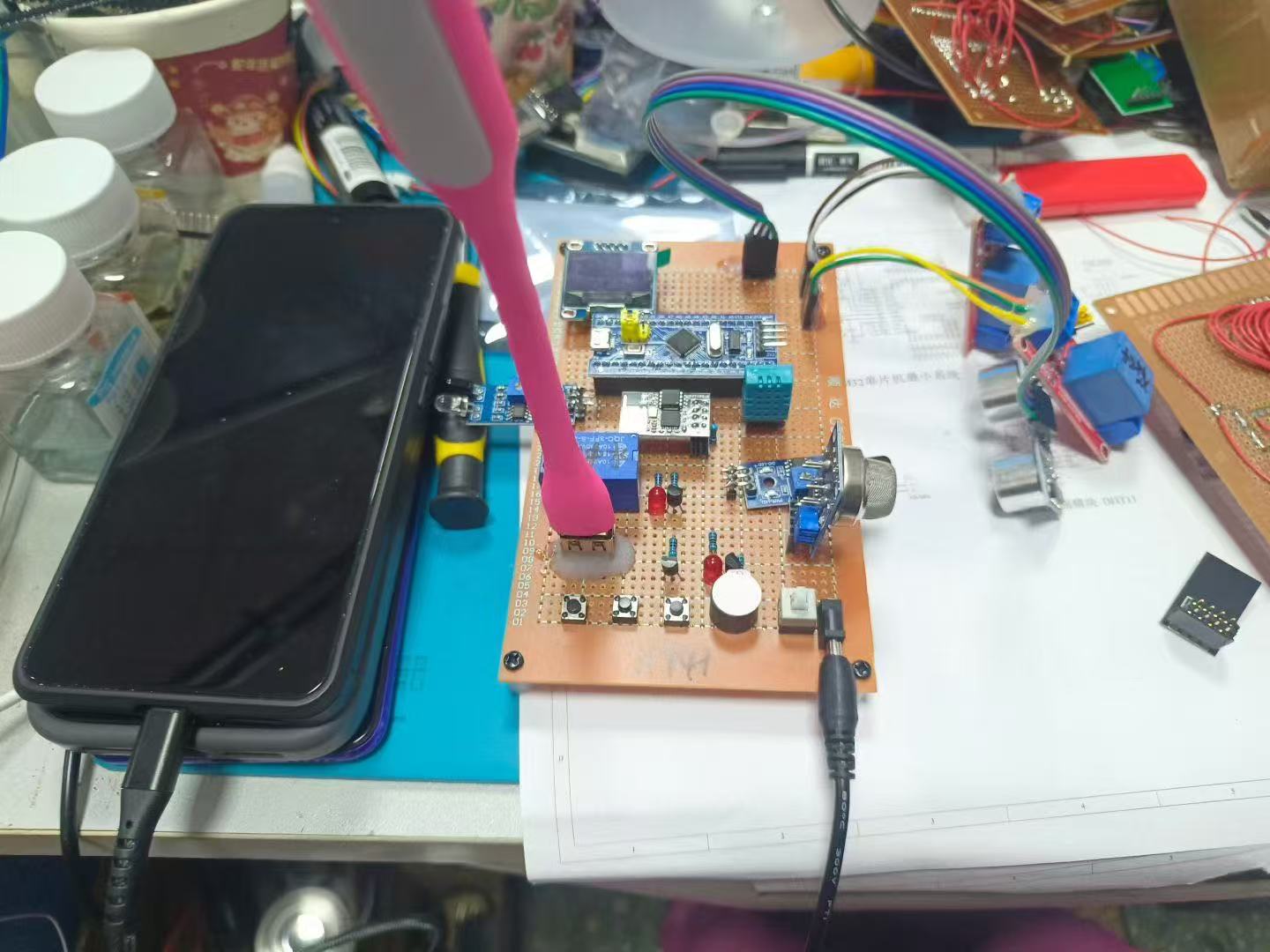

下面是我们团队最新的定制开发的项目平台，广受到大家客户的喜爱！大家看看我们开发出来的部分效果图吧！！！
