Linux 系统篇(二十八) —— Ext2块组结构，inode与文件寻址原理

文章目录

• Linux 系统篇(二十八) —— Ext2块组结构，inode与文件寻址原理
• • 1. Ext2文件系统的宏观认识
  • 2. 深入理解Block Group（块组）与内部构成
  • • 2.1 擦除与覆盖：块位图（Block Bitmap）的诞生
    • 2.2 找回文件的困难：inode与inode表（Inode Table）的诞生
    • 2.3 再次优化：inode位图（Inode Bitmap）的诞生
    • 2.4 记录管理者的归属：块组描述符（GDT）的诞生
    • 2.5 统筹全局：超级块（Super Block）的诞生
    • 2.6 梳理核心流程：一个文件的完整写入生命周期
    • 2.7 Data Block 数据区
  • 3. 核心机制：inode与Data Block的映射
  • • 3.1 初步尝试：直接记录（12个直接块指针）
    • 3.2 遇到问题：如何容纳大文件？（多级间接块指针的诞生）
    • 3.3 融会贯通：源码中的inode结构体
    • 3.4 思考：知道inode号，究竟意味着什么？
  • 4. 目录与文件名：打破“目录”的认知壁垒
  • 5. 路径解析与路径缓存（dentry）
  • • 5.1 路径解析
    • 5.2 问题：极度频繁的磁盘IO
    • 5.3 内存里的目录树：dentry结构体
    • 5.4 核心总结
  • 6. 挂载分区（Mount）
  • • 6.1 实操演示mount挂载镜像文件
    • 6.2 挂载核心结论
  • 7. 软硬连接
  • • 7.1 硬链接（Hard Link）
    • 7.2 深入了解：目录也有硬链接吗？
    • 7.3 为什么禁止用户给目录建硬链接？（环路问题）
    • 7.4 软链接（Symbolic Link）
    • 7.5 文件三个时间戳
    • 7.6 核心对比与总结
  • 结语：

上篇文章链接：【Linux 系统篇(二十七)】文件(四)：Ext 系列文件系统（上）：从物理磁盘到逻辑抽象

1. Ext2文件系统的宏观认识

  如果我们想在硬盘中存储文件，不能直接往裸磁盘里写数据，必须先把磁盘分区格式化为某一种文件系统，之后操作系统才知道如何组织、管理磁盘上的文件。文件系统本质的目标，就是帮我们把杂乱的磁盘扇区，有序管理起来，存放文件内容、文件属性。

  在Linux 系统中，最常见的是 ext2 系列的文件系统。其早期版本为 ext2，后来又发展出 ext3 和 ext4。ext3 和 ext4 虽然对 ext2 进行了增强，但是其核心设计并没有发生变化，我们仍是以较老的 ext2 作为讲解对象。

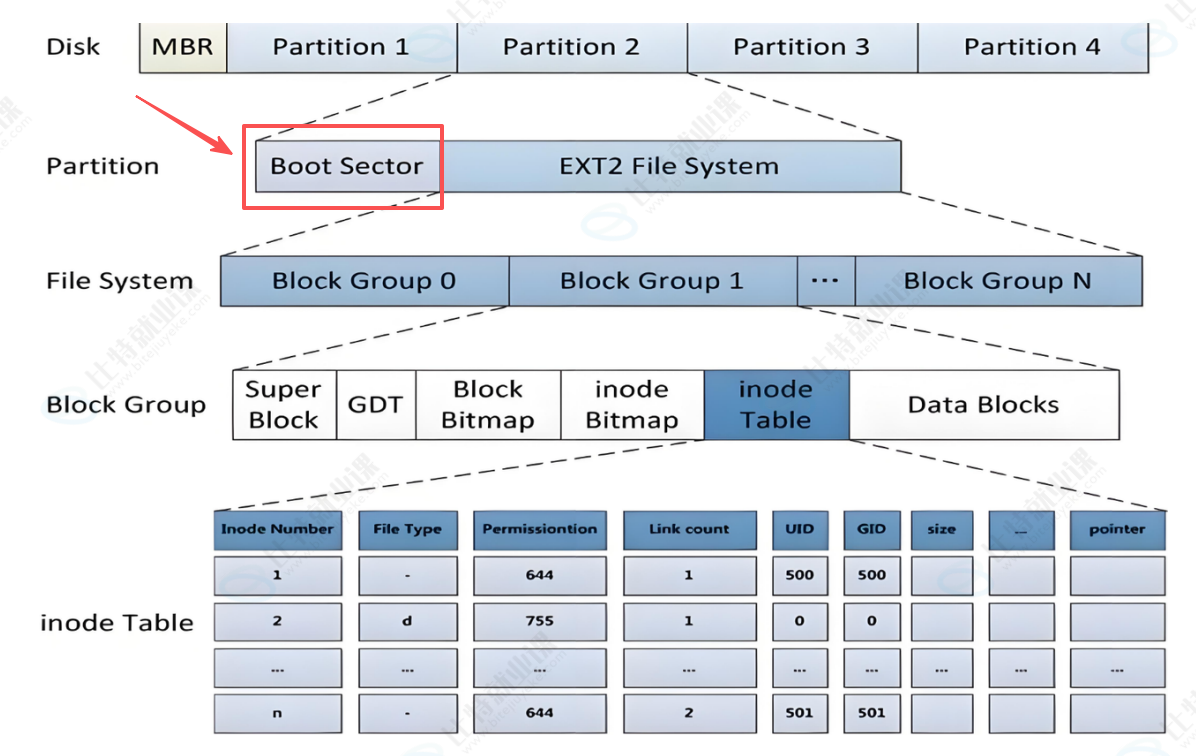

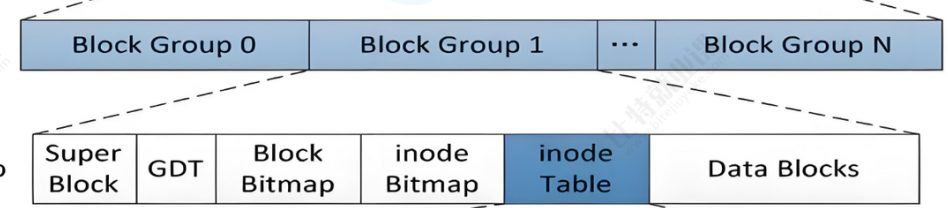

  ext2会把一个磁盘分区，切分成若干个大小完全相同的块组（Block Group）。只要能管理一个分区就能管理所有分区，也就能管理所有磁盘文件。只要弄懂单个块组如何管理，就能理解整个分区，进而理解整块磁盘的文件管理逻辑。

这里要单独提启动块（Boot Block / Boot Sector）：

• 大小固定为1KB，是PC硬件标准规定的。
• 存放分区引导、启动相关信息，任何文件系统都不能修改启动块。
• 启动块之后的空间，才是ext2文件系统真正开始的位置。

类比理解：把磁盘分区想象成一座大型写字楼，启动块就是大楼大门的门禁。大楼内部被划分成一个个独立的单元房间，每一个单元房间就是一个Block Group，每个单元内部都配备一套完整的管理台账，独立管理自己内部资源。

2. 深入理解Block Group（块组）与内部构成

  我们已经知道了分区格式化后会被划分为一个个固定大小的块（Block），所有的磁盘读写都以块为单位。现在，我们抛开那些生涩的概念，顺着“发现问题、解决问题”的思路，一步步推导出EXT2文件系统的完整物理布局。

2.1 擦除与覆盖：块位图（Block Bitmap）的诞生

  假设我们有一块刚格式化好的空白磁盘，里面被划分成了无数个大小相同的块。现在我们要存入一个文件。如果随意分配空间，把文件的数据写进了一个之前已存有其他文件的块中，就会发生覆盖，导致原文件损坏。所以，我们得有一个“账本”，记录每个块有没有被使用。

  为了节省空间，这个“账本”极其精简，它就是块位图（Block Bitmap）：本质是一串二进制bit，一个bit对应一个Data Block。bit=0代表空闲，bit=1代表占用。新建文件需要磁盘空间时，操作系统扫描块位图寻找值为0的bit，分配对应block并标记为1；删除文件释放空间，把对应bit重新置0。位图本身也占用磁盘block，且只管理当前块组内的数据块。

2.2 找回文件的困难：inode与inode表（Inode Table）的诞生

  数据成功写入后，我们尝试去读取刚才的文件。此时遇到了大问题：我们怎么知道文件被存到了哪些块里？我们不仅需要知道文件占用了哪些块，还需要知道文件的大小、创建时间、权限等属性。因此，我们需要一个专门的结构体来记录这些信息，这就是inode（索引节点）。

  我们将磁盘上所有的inode集中起来存放，就形成了inode表（Inode Table）。每一个文件（普通文件、目录、软链接）都会独占一个inode。那么我们怎么用代码来描述这个inode呢？在磁盘上，它对应的是 ext2_inode 结构体：

struct ext2_inode {
__le16 i_mode; /* 文件类型+权限 */
__le32 i_size; /* 文件字节大小 */
__le32 i_atime; /* 最后访问时间 */
__le32 i_mtime; /* 文件内容修改时间 */
__le16 i_links_count; /* 硬链接计数 */
__le32 i_block[EXT2_N_BLOCKS];/* 15个块指针，核心！ */
// … 其他时间戳、UID、GID等字段
};

  在这个结构体中，记录文件大小、时间等属性一目了然。重点提醒：inode编号是以分区为单位进行全局编号的，inode不可以跨分区。ext2的inode大小一般是128字节或256字节。

2.3 再次优化：inode位图（Inode Bitmap）的诞生

  既然数据块的分配需要块位图来管理，那么inode本身也是有限的磁盘资源，分配和回收同样需要管理。类比块位图的设计，我们引入inode位图（Inode Bitmap）。它的逻辑完全一致：1个bit对应1个inode，0代表空闲，1代表已占用。新建文件时，先在inode位图中找空闲bit分配inode。

2.4 记录管理者的归属：块组描述符（GDT）的诞生

  此时我们回头看一下：块位图、inode位图、inode表，它们本质上也是数据，也需要占用磁盘块！我们怎么知道它们分别被放在了哪几个块里？

  这时就需要一个“上层领导”来记录这些元数据的位置，这就是GDT（Group Descriptor Table，块组描述符表）。每一个ext2_group_desc结构体描述一个块组，我们来看看它的源码：

struct ext2_group_desc
{
__le32 bg_block_bitmap; /* 块位图所在block编号 */
__le32 bg_inode_bitmap; /* inode位图所在block编号 */
__le32 bg_inode_table; /* inode表起始block编号 */
__le16 bg_free_blocks_count; /* 当前块组空闲block数目 */
__le16 bg_free_inodes_count; /* 当前块组空闲inode数目 */
__le16 bg_used_dirs_count; /* 当前块组里面目录文件总数 */
// … 预留填充
};

  通过这个结构体，我们完美地记录了“块位图放在哪个块、inode位图在哪、inode表从哪个块开始”这些关键信息，同样，GDT信息也会在多个块组做备份，防止元数据损坏。

2.5 统筹全局：超级块（Super Block）的诞生

  现在，单个块组的元数据管理已经闭环了。但随着分区容量的增大，分区会被划分成多个块组。为了微调性能，我们还需要一个全局的视角来把控整个分区：比如整个分区一共多少个块、多少个inode？全局还有多少空闲资源？最近一次挂载和写入是什么时候？

  于是，我们在每个块组的开头，引入了超级块（Super Block）。它存放整个文件系统全局的描述信息，对应的源码结构体非常庞大，但核心字段很清晰：

struct ext2_super_block {
__le32 s_inodes_count; /* Inodes总数 */
__le32 s_blocks_count; /* Blocks总数 */
__le32 s_free_blocks_count; /* 当前空闲block数量 */
__le32 s_free_inodes_count; /* 当前空闲inode数量 */
__le32 s_log_block_size; /* block大小，以2的幂表示 */
__le32 s_mtime; /* 最近挂载时间 */
__le32 s_wtime; /* 最近写入时间 */
__le16 s_magic; /* 魔数，用来识别是不是ext2文件系统 */
// … 其他全局描述字段
};

考点：注意里面的 s_magic 魔数。操作系统挂载分区时读取魔数，判断这个分区是哪种文件系统，内核不识别则不兼容。

  核心备份机制：超级块数据损坏，操作系统将无法识别这个分区的文件系统，分区内所有文件都无法访问。为了防止磁盘局部扇区损坏导致文件系统直接报废，超级块会在多个块组头部保留备份。第一个块组必须存在超级块，其余块组可选择备份，所有副本内容同步一致。

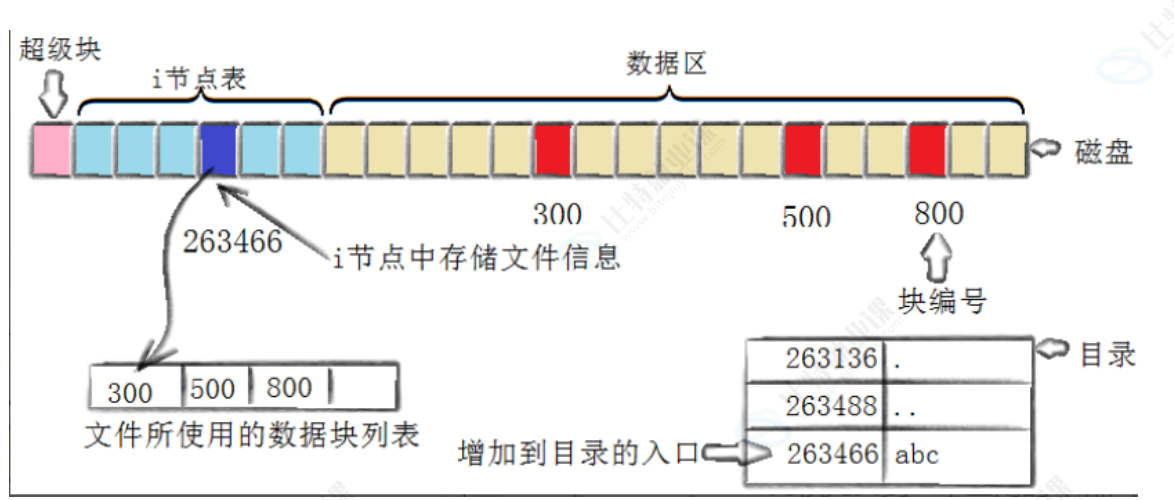

2.6 梳理核心流程：一个文件的完整写入生命周期

  现在，我们顺着刚才的自下而上的设计，完整梳理一遍一个文件写入的完整流程：

  关键点：文件名不在inode里！文件名保存在目录的数据块中，inode里面没有文件名。拿到inode编号，文件的全部属性以及文件内容所在数据块编号全部获取，就可以完成文件读写。

2.7 Data Block 数据区

  最后，我们来看真正存放文件内容的Data Block（数据区）。根据文件类型，存储内容情况：

  至此，EXT2块组的全部物理构成与核心运转逻辑，就在我们一步步的推导中完美闭环了。

3. 核心机制：inode与Data Block的映射

  在上一节，我们通过层层递进，知道了inode是文件的“身份证”，负责记录属性和数据块位置。但现在一个很现实的问题摆在我们面前：文件有大有小，inode里的空间是有限的，它到底是怎么把成百上千个数据块给统领起来的？

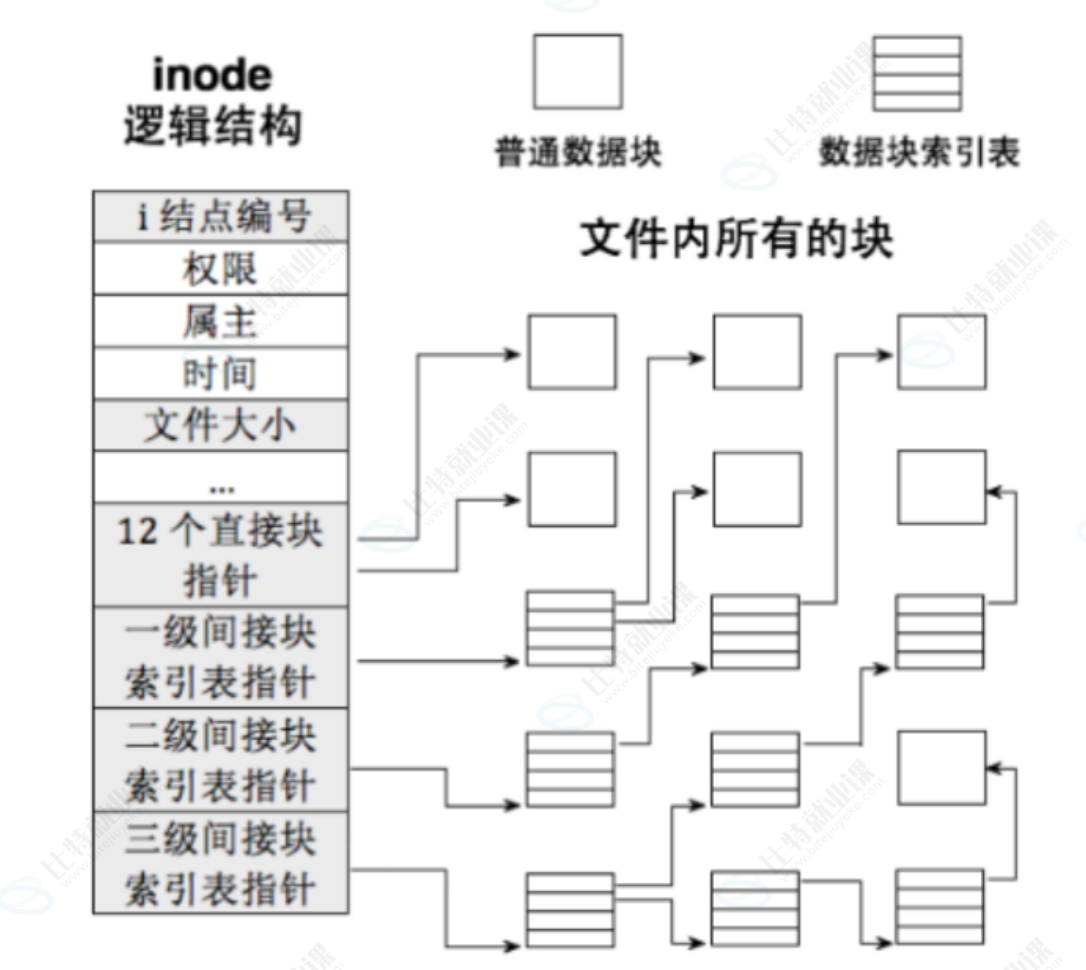

3.1 初步尝试：直接记录（12个直接块指针）

  假设我们刚刚写入了一个小文件，它只占用了几个数据块。最简单、最直观的设计就是：直接在inode里面留出位置，把存放文件内容的数据块编号直接记下来。

  在EXT2中，inode结构体里有一个i_block数组，它的前12个元素就是干这个的，被称为12个直接块指针。对于小文件来说，直接通过这12个指针就能定位到所有数据块，不需要任何中间跳转，访问速度最快。

3.2 遇到问题：如何容纳大文件？（多级间接块指针的诞生）

  但问题是，文件不可能永远这么小。如果文件很大，超过了12个数据块怎么办？如果我们为了容纳更多的块号，就把inode结构体无限扩容，那inode本身就会变得极其庞大，这对磁盘空间和读取效率都是灾难。

  既然不能让inode自己变大，我们就得换个思路：拿一个数据块出来，不存文件内容，专门存其他数据块的编号，把它变成一个“索引块”。

  于是，i_block数组的第13个指针派上了用场，它指向一个索引块，索引块里全是一个个数据块的编号。这就是1个一级间接块指针。有了它，寻址能力瞬间提升了几十倍。

那如果文件更大呢？很简单，套娃。

• 第14个指针指向一个索引块，这个索引块里存的指针又指向下一个索引块，直到找到最终的数据块。这就是1个二级间接块指针。
• 第15个指针更是重量级，层层嵌套，这就是1个三级间接块指针，足以支撑超大文件的存储。

  通过这“12个直接指针 + 1个一级间接 + 1个二级间接 + 1个三级间接”的巧妙设计，内核完美兼顾了“小文件读写极快”和“支持超大文件”两个需求。

3.3 融会贯通：源码中的inode结构体

  正是基于这套映射逻辑，内核设计了ext2_inode结构体。我们来看看它的真面目：

struct ext2_inode {
__le16 i_mode; /* 文件类型+权限 */
__le16 i_uid; /* 属主UID低16位 */
__le32 i_size; /* 文件字节大小 */
__le32 i_atime; /* 最后访问时间 */
__le32 i_ctime; /* 创建/属性修改时间 */
__le32 i_mtime; /* 文件内容修改时间 */
__le32 i_dtime; /* 文件删除时间 */
__le16 i_gid; /* 属组GID低16位 */
__le16 i_links_count; /* 硬链接计数 */
__le32 i_blocks; /* 文件占用block数量 */
__le32 i_flags; /* 文件标志位 */
// … 操作系统相关字段
__le32 i_block[EXT2_N_BLOCKS];/* 15个块指针，核心！ */
// … 其他字段
};

  总结：inode记录文件属性，i_block数组找到文件所有数据块。文件 = 属性(inode) + 内容(datablock)。

3.4 思考：知道inode号，究竟意味着什么？

  知道inode号的情况下，对文件进行增、删、查、改是在做什么？

  当我们彻底理顺了磁盘布局和映射机制，这个问题的答案就跃然纸上了：

4. 目录与文件名：打破“目录”的认知壁垒

  问题：我们操作文件，输入的永远是文件名，从来不会输入inode号，操作系统怎么通过文件名找到inode？   核心答案：目录本身也是文件，磁盘上不存在单独的“目录对象”，磁盘只存储文件：属性 + 内容。目录文件的内容，就是一张表，每一条记录：文件名 + 对应inode编号。

  当执行 ls 命令读取目录，本质就是读取目录文件的数据块，遍历里面一条条映射。我们写一段C语言代码，调用系统调用readdir，自己读取目录条目，验证这个原理：

// readdir.c
#include <stdio.h>
#include <string.h>
#include <stdlib.h>
#include <dirent.h>
#include <sys/types.h>
#include <unistd.h>

int main(int argc, char *argv[]) {
if (argc != 2) { exit(EXIT_FAILURE); }
DIR *dir = opendir(argv[1]);
if (!dir) { perror("opendir"); exit(EXIT_FAILURE); }
struct dirent *entry;
while ((entry = readdir(dir)) != NULL) {
if (strcmp(entry->d_name, ".") == 0 || strcmp(entry->d_name, "..") == 0) continue;
printf("Filename: %s, Inode: %lu\\n", entry->d_name, (unsigned long)entry->d_ino);
}
closedir(dir);
return 0;
}

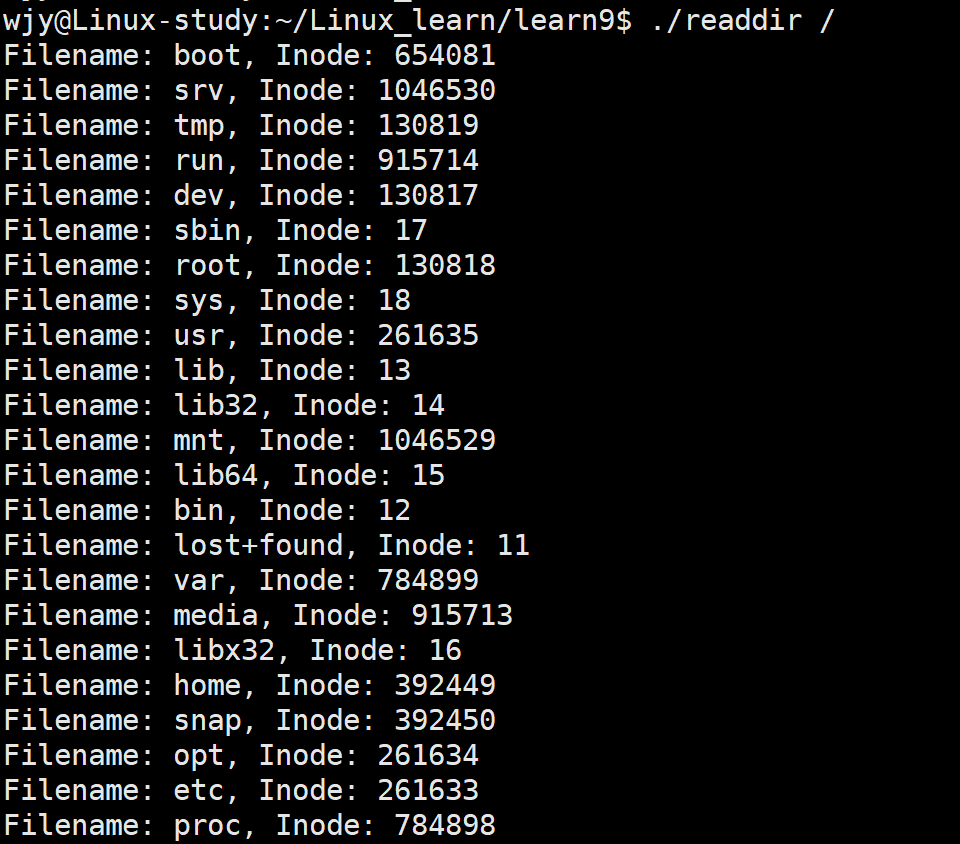

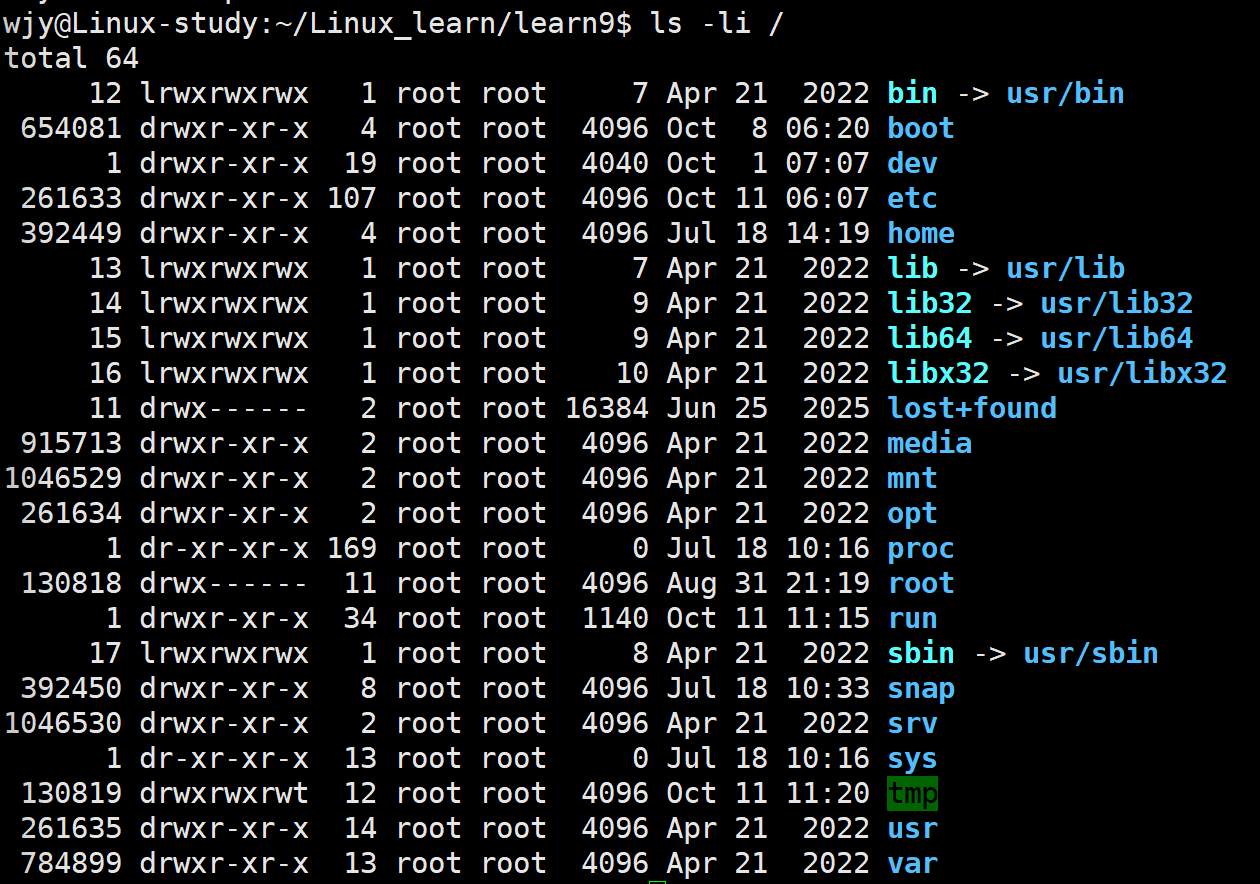

  运行结果和 ls -li / 的结果完全对应。由此得到核心结论：访问文件的流程，是打开目标所在目录文件，读取目录内的映射表，通过文件名拿到inode号，再拿着inode去读取文件本身的属性和数据块。

5. 路径解析与路径缓存（dentry）

  我们知道访问文件必须拿到它的inode，而文件名和inode的映射关系保存在目录的数据块里。那么，如果我们要访问一个很深的路径，比如 /home/wjy/code/test/test.c，系统是怎么一步步找到它的inode的呢？

5.1 路径解析

  我们来看一下完整的绝对路径 /home/wjy/code/test/test.c。系统会从最左侧开始，逐层向右解析：

  这个过程本质上是一个递归：想要打开一个目录，就必须知道它的上级目录，一直追溯到根目录 /。这也是为什么 访问文件必须要有路径（目录+文件名） 的根本原因。

思考：路径究竟是谁提供的？   其实，你输入的指令（如 ls、cat）本质是进程在访问文件，而进程有自己的CWD（当前工作目录）。进程提供路径字符串交给内核，根目录固定已知，整个Linux树状文件系统，就是操作系统与用户一起构建出来的。

5.2 问题：极度频繁的磁盘IO

  虽然逻辑上完美闭环了，但我们在实际体验中会发现：如果每次访问一个深层文件，都要从根目录开始一层层读取磁盘上的目录文件，那将产生大量的磁盘I/O，性能极其低下。尤其是当我们在代码里反复读写同一个文件时，这种开销是灾难性的。

  既然磁盘读取这么慢，我们能不能把解析过的路径记在内存里？ 当然可以！Linux内核引入了dentry（目录项缓存），在内存中维护一棵目录树，把曾经解析过的目录条目缓存起来，减少磁盘访问。

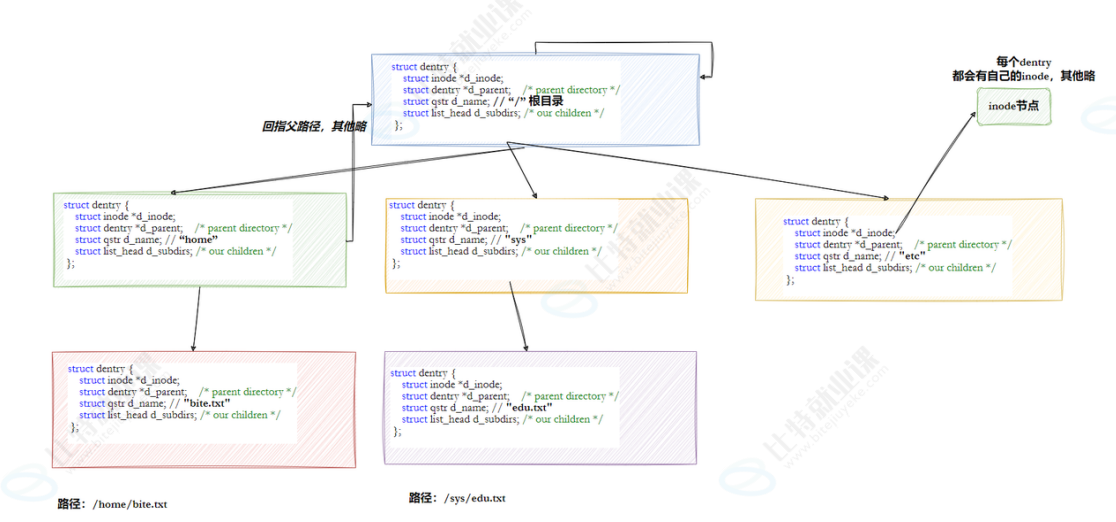

5.3 内存里的目录树：dentry结构体

  既然要在内存里建树，我们就得定义一个结构体来描述树的节点，这就是 struct dentry。

  为了解决“怎么建树”、“怎么快速找”、“怎么回收内存”、“怎么指向真实文件”等一系列问题，内核工程师们设计了极其精妙的字段。

struct dentry {
atomic_t d_count; /* 引用计数 */
unsigned int d_flags; /* 标志位 */
spinlock_t d_lock; /* 自旋锁，保护dentry */
struct inode *d_inode; /* 指向这个目录项对应的inode，NULL代表负缓存 */
struct hlist_node d_hash; /* 哈希链表，快速查找dentry */
struct dentry *d_parent; /* 父目录的dentry，指向树的上一层 */
struct qstr d_name; /* 目录项名字 */
struct list_head d_lru; /* LRU链表，用于淘汰长期不用的缓存 */
union {
struct list_head d_child; /* 子目录链表，挂在父目录的d_subdirs下 */
struct rcu_head d_rcu;
} d_u;
struct list_head d_subdirs; /* 子目录集合，指向树的所有下层节点 */
struct list_head d_alias; /* inode别名链表 */
// … 其他字段
int d_mounted; /* 是否挂载点 */
unsigned char d_iname[DNAME_INLINE_LEN_MIN]; /* 短名字直接存结构体内部 */
};

  仔细看上面这段源码，它完美解答了我们在内存中建树遇到的四大难题：

5.4 核心总结

  有了 dentry 缓存，打开文件时，内核优先在 dentry 缓存树里检索路径，找到直接拿到 inode；缓存不存在，才去磁盘读取目录，生成新 dentry 加入缓存。

考点：

• Q：磁盘上有没有真实的“目录树”？
  • A：没有。磁盘只保存一个个独立文件（属性+数据），目录树是内核在内存里面，通过dentry结构体构建出来的逻辑树。
• Q：每次打开文件，都要从根目录开始读磁盘解析路径吗？
  • A：逻辑上是从根目录解析，但内核会缓存已经访问过的目录项（dentry），优先在内存缓存查找，缓存命中就不用读磁盘。
• Q：dentry缓存会持久化到磁盘吗？
  • A：绝对不会！dentry只是内存缓存，重启之后缓存全部消失，磁盘上不会保存dentry。它的生命周期完全由内存管理和系统运行状态决定。

6. 挂载分区（Mount）

  我们已经掌握：在单个分区内部，可以通过inode找到文件，通过目录文件解析文件名。但是一台Linux可以有多个磁盘分区，而inode编号不能跨分区，不同分区inode可以重复。内核如何区分当前路径属于哪一个分区？答案就是挂载（mount）。

6.1 实操演示mount挂载镜像文件

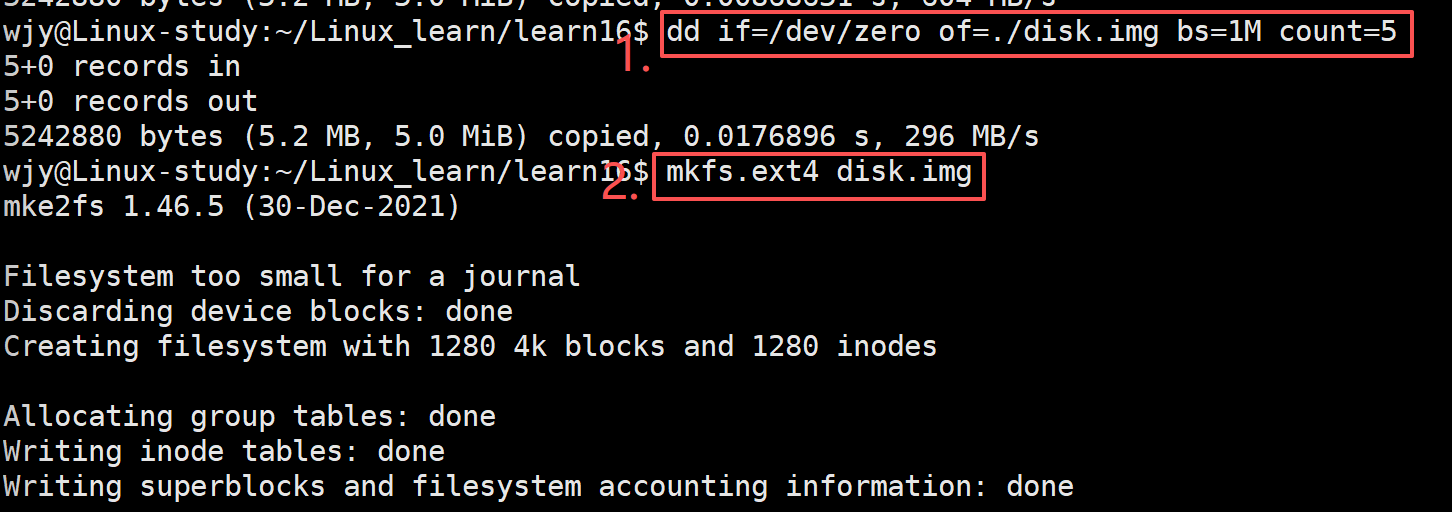

  我们用dd创建虚拟磁盘镜像，模拟分区，完成格式化、挂载、卸载。

# 1. 生成5M大小镜像文件，模拟一块磁盘分区
$ dd if=/dev/zero of=./disk.img bs=1M count=5
# 2. 把镜像格式化为ext4文件系统（原理和ext2一致）
$ mkfs.ext4 disk.img
# 3. 创建空目录，作为挂载点
$ mkdir /mnt/mydisk
# 4. 挂载镜像到/mnt/mydisk
$ sudo mount -t ext4 ./disk.img /mnt/mydisk/

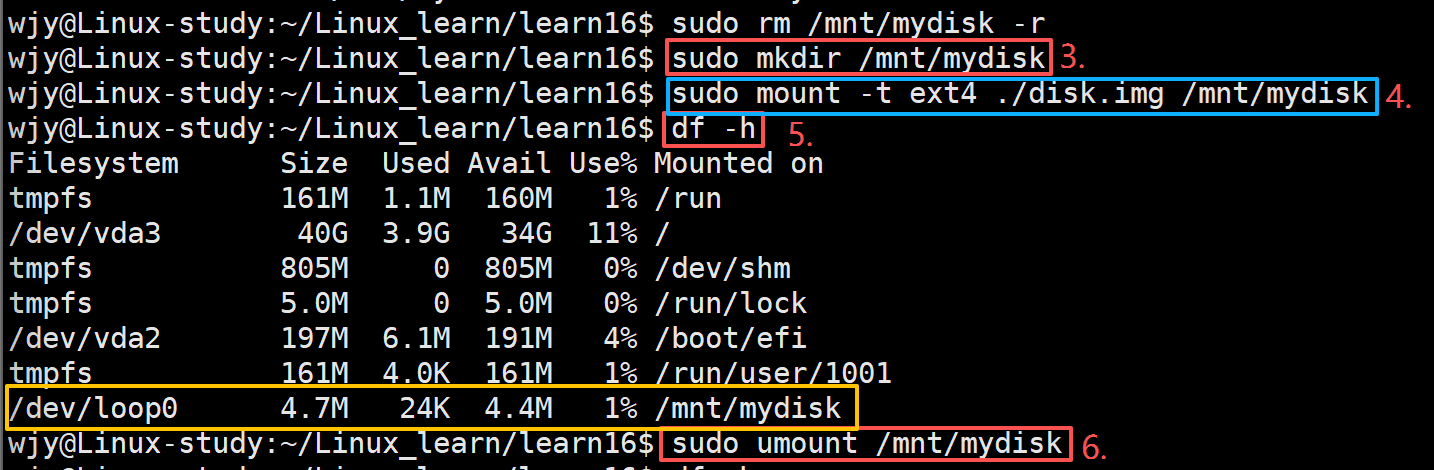

# 5. 查看挂载信息，此时能看到 /dev/loop0 挂载在 /mnt/mydisk
$ df -h
/dev/loop0 4.7M 24K 4.4M 1% /mnt/mydisk
# 6. 卸载分区
$ sudo umount /mnt/mydisk

  这里出现 /dev/loop0，是loop回环设备：loop设备是伪块设备，可以把普通文件当做一块磁盘块设备使用。我们的disk.img只是普通文件，通过loop设备，内核可以像操作物理硬盘分区一样读写这个镜像，ISO镜像挂载也是同样原理。

6.2 挂载核心结论

理解：把独立的分区文件系统，嫁接在根目录树的某个空节点上，让多个磁盘分区合并成一棵统一的目录树，给用户使用。

7. 软硬连接

  磁盘定位文件靠的是inode，文件名只是目录数据块里的一个映射条目。既然这样，我们能不能让多个文件名，映射到同一个inode上呢？或者，我们能不能给一个文件起个别名？基于这个思考，Linux引入了软链接和硬链接的机制。

7.1 硬链接（Hard Link）

  假设我们有一个文件 abc，想要再给它起个名字叫 def，我们可以使用 ln abc def 命令。

[root@localhost linux]# ln abc def
[root@localhost linux]# ls -li abc def
263466 abc
263466 def

  我们发现，abc 和 def 的 inode 编号竟然完全一样！这说明，硬链接本质上并不是一个新文件，它只是当前目录的数据块里，新增了一条“别名 -> 目标inode”的映射关系。它们共享了同一个inode和数据块。

  这就带来了一个问题：如果删除其中一个名字，文件数据会被删掉吗？答案是不会。因为内核在inode结构体里，专门设计了一个计数器 i_links_count 来记录这个inode被多少个文件名关联着。

struct ext2_inode {
// …
__le16 i_links_count; /* 硬链接计数，核心！ */
// …
};

  当我们执行 rm 删除文件时，底层经历了三个严谨的步骤：

7.2 深入了解：目录也有硬链接吗？

  既然硬链接这么好用，我们能不能给目录也创建一个硬链接呢？我们尝试执行 ln dir hard，系统直接报错：hard link not allowed for directory。

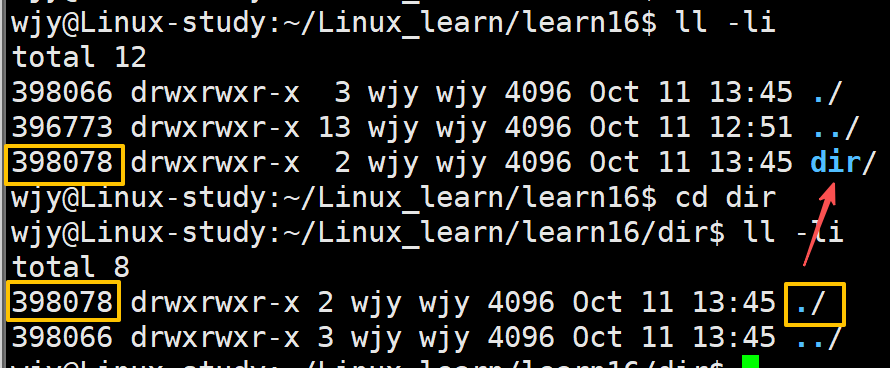

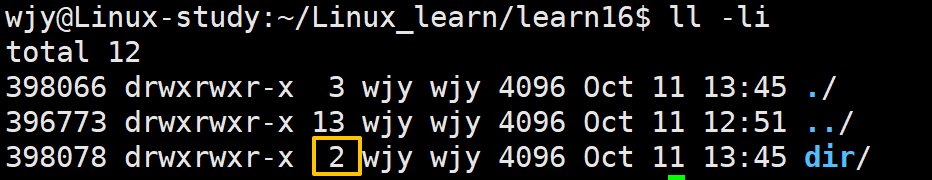

为什么不允许？   我们不妨先看看系统自己是怎么做的。实际上，系统在创建目录时，就已经默认应用了硬链接机制。当我们执行 mkdir dir，默认情况下，这个空目录的硬链接数就是 2。

为什么是2？因为：

进入 dir 后，里面默认生成的隐藏目录 .（当前目录），也指向inode 398078。 所以，任何一个目录内部的 .，本质上都是对当前目录的硬链接。

  如果我们在 dir 下再新建一个子目录 hello，父目录 dir 的硬链接数会变成 3。   因为进入新建立的子目录 hello 后，默认生成的隐藏目录 ..（上一级目录），会自动指向父目录 dir 的inode。因此，一个目录的硬链接数 = 2 + 该目录下的子目录个数。

7.3 为什么禁止用户给目录建硬链接？（环路问题）

  虽然系统自己用了 . 和 ..，但为什么严禁普通用户给目录建硬链接？因为Linux的文件系统结构是一棵多叉树。如果允许用户给目录建立硬链接，就会在目录结构中形成环路（Loop）。

  如果A目录硬链接到B目录，B目录又硬链接回A目录，当系统执行路径查找、计算目录大小，或者执行BFS/DFS（广度/深度优先搜索）遍历时，就会陷入死循环，导致系统崩溃。

  而 . 和 .. 虽然是硬链接，但它们是系统定死的、内核层级有特殊豁免机制的存在。底层遍历算法遇到它们会自动跳过，因此不会引发环路问题。普通用户一旦手动创建，系统就会直接拦截。

7.4 软链接（Symbolic Link）

  既然硬链接不能给目录用，跨分区也不能用，那我想在桌面上放一个深层目录的“快捷方式”怎么办？Linux给出了软链接（符号链接）方案。

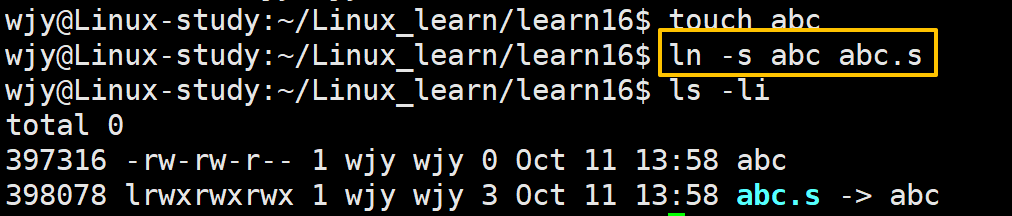

  使用 ln -s abc abc.s，我们创建了一个软链接。用 ls -li 观察：

  abc.s 的inode号是全新的，权限位以 l 开头，表示它是独立的新文件。它的数据块里保存的不是文件内容，而是目标文件的路径字符串。

  这就完美解释了为什么软链接可以指向目录：当系统算法在进行DFS遍历时，碰到软链接，只会把它当成一个普通的“快捷方式”文件处理，它不会自动深入去遍历软链接所指向的目标目录。

  当然，软链接也有它的代价：如果删除了源文件 abc，软链接 abc.s 依然存在，但指向了一个不存在的路径，变成了失效的悬空链接。

7.5 文件三个时间戳

在梳理软硬链接时，必须搞清楚文件的三个时间戳）：

细节提示：硬链接增加或删除时，文件内容没变（mtime不变），但 i_links_count 变了，所以 ctime 会更新。

7.6 核心对比与总结

结语：

  今天的内容到这里就结束了，希望你能有所收获~
