从经验到程序：线束制造数字化的组装工作台、CAD 与轻量 MES 架构拆解

公开资料来源：https://cableassembly.fantasyclaw.top/（产品站公开信息，本文仅作案例引用） 说明：本文是基于公开站信息的工程架构阅读与选型 checklist，非测评、非广告、非付费软文；涉及 AI 能力处统一按「官网公开能力列表中的宣称项」标注；涉及效果百分比处统一按「行业数字化实践参考量级，非对本站产品效果承诺」处理。

1. 为什么线束工厂还卡在纸质 / 微信群

走进不少线束加工车间，你会看到一种「熟悉的混乱」：

• 图纸：PDF 打印一摞，或微信传来的截图；改版了，工位上还在用旧纸。
• 线序：老师傅口头对一下，新人跟不上；错装漏装往往要到通断测试才爆出来。
• 工艺卡：Excel / Word 各存一份，版本号靠文件名里的「最终版-真的最终」。
• 质检与客诉：记录散落在纸质表、群聊和个人备忘里——审厂或客诉时，「过程证据」要翻半天。
• 催单：计划员满车间找人：「这单做到哪了？」

公开站把这类问题概括得很直白：缺人难招、易错返工、难追溯、难培训。对应的解法不是再堆一套「大而全 MES 名词」，而是先问：

设计、校对、工艺指导与现场执行，能不能收进同一条数据链——少口头交接，多一次做对。

这正是该站主标题所指向的工程命题：线束制造，从经验到程序。

再往深一层看，纸质与微信群并不「原罪」——它们便宜、灵活，适合极小团队的临时协作。真正贵的是当订单品种变多、人员流动变快、客户开始要 PPAP / 审厂资料时，临时协作模式的隐性成本会指数上升：同一处变更要通知 N 个群；同一张图在工位上存在 M 个版本；同一次客诉要拼凑 K 份互不一致的记录。

程序化的目标，不是把车间变成「只认屏幕不认人」，而是让经验有载体、变更有版本、执行有记录。下文以公开站上的三款能力模块为案例：CAD 切口在「画与复用」，组装切口在「进站与质检」，MES 切口在「工单与追溯」——读法是能力边界与数据流，不是产品软文。

【图1】公开站首页 Hero：定位「从经验到程序」 shot-home-hero.png

【图2】传统方式 vs 程序化：痛点与收益对照（作者整理示意） fig3-traditional-vs-programmed.png

需要特别提醒的一点：首页上的「设计错误可降约 XX%」「周期缩短约 XX%」等指标，当前页面显示为 CMS 占位（多为 0%），并明确写着「公开行业数字化实践参考量级，非对本站产品效果承诺」。本文一律按 「官网标注为行业数字化实践参考量级，非实测承诺」 处理，不把它们写成产品 ROI 结论。

2. 能力闭环：设计 → 组装 → 质检 → MES

公开站没有把能力写成空泛的「工业互联网」口号，而是给了一条可指回模块的闭环：

【图3】能力闭环示意 fig1-capability-loop.png

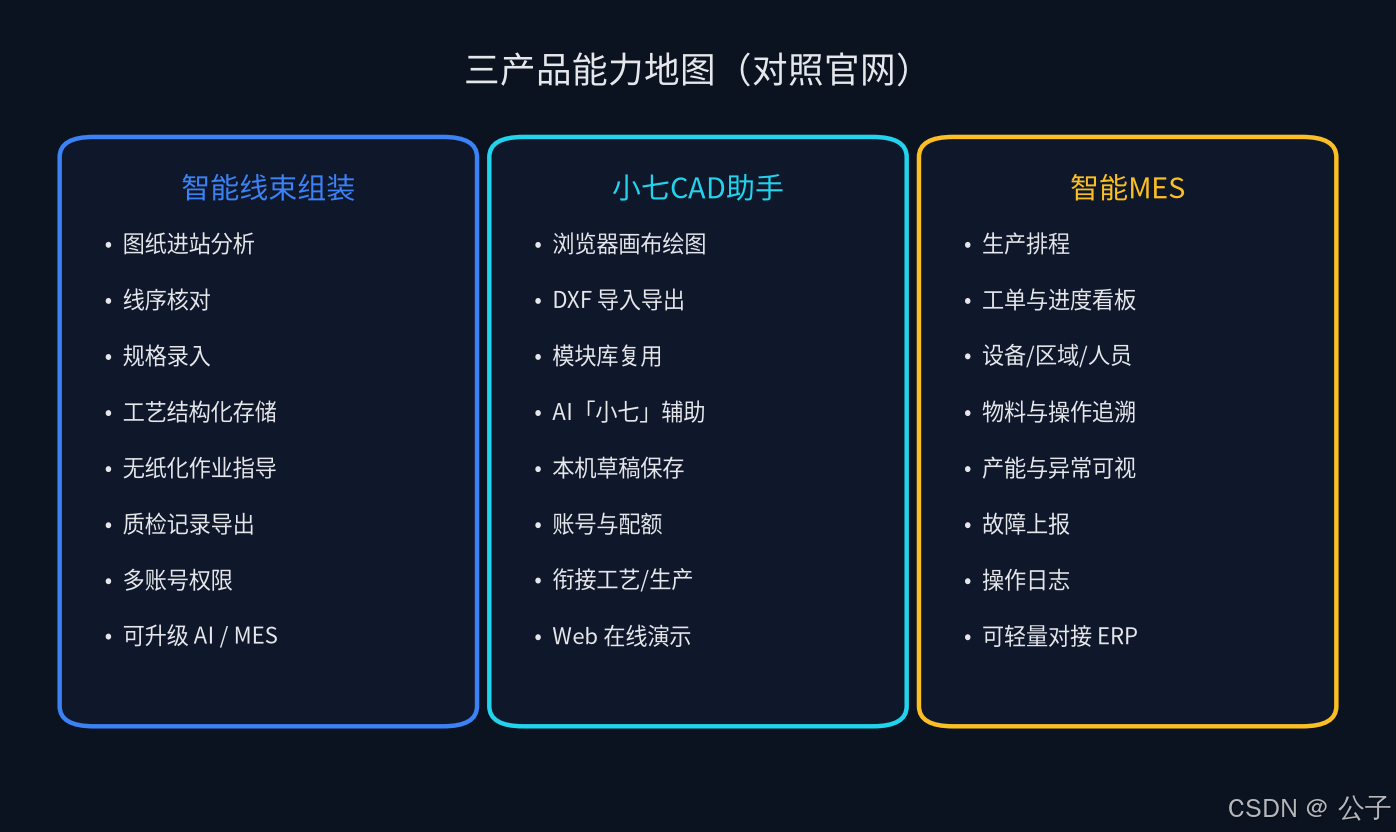

【图4】三模块能力地图 fig2-three-products.png

理解这套定位的关键，是把它当成线束场景的「桌面工作台 + 浏览器 CAD + 轻量执行层」组合，而不是一上来就对标重型工厂套件。选型时建议按这条链拆问题，而不是按 buzzword 选型。

3. 三模块详解

3.1 智能线束组装：图纸进站、工艺落地、质检可追溯

公开站对组装工作台的定位可概括为：把线束图纸分析、线序核对、规格录入、工艺存储、质检记录与权限管理，收进同一套桌面工作台。

公开能力列表中常见项包括：

• 图纸分析与线序核对
• 规格录入 + 工艺存储
• 质检记录与数据导出
• 多账号基础权限
• 可扩展到 AI 增强 / MES 执行层

对照「传统 vs 程序化」文案，组装现场最贵的往往是返工：图纸抄错、工艺版本乱、质检说不清。程序化侧的工程主张是——图纸进站自动/辅助分析、工艺与规格结构化、版本与权限可管理、问题尽量前置到工程侧、质检可导出复盘。

产品页还展示了客户端界面分区：主界面工作台、工艺与工具箱、工单与任务视图、投影/现场辅助、系统设置、多账号与权限——方便工艺/IT 用「是否贴合现有产线」做快速判断。

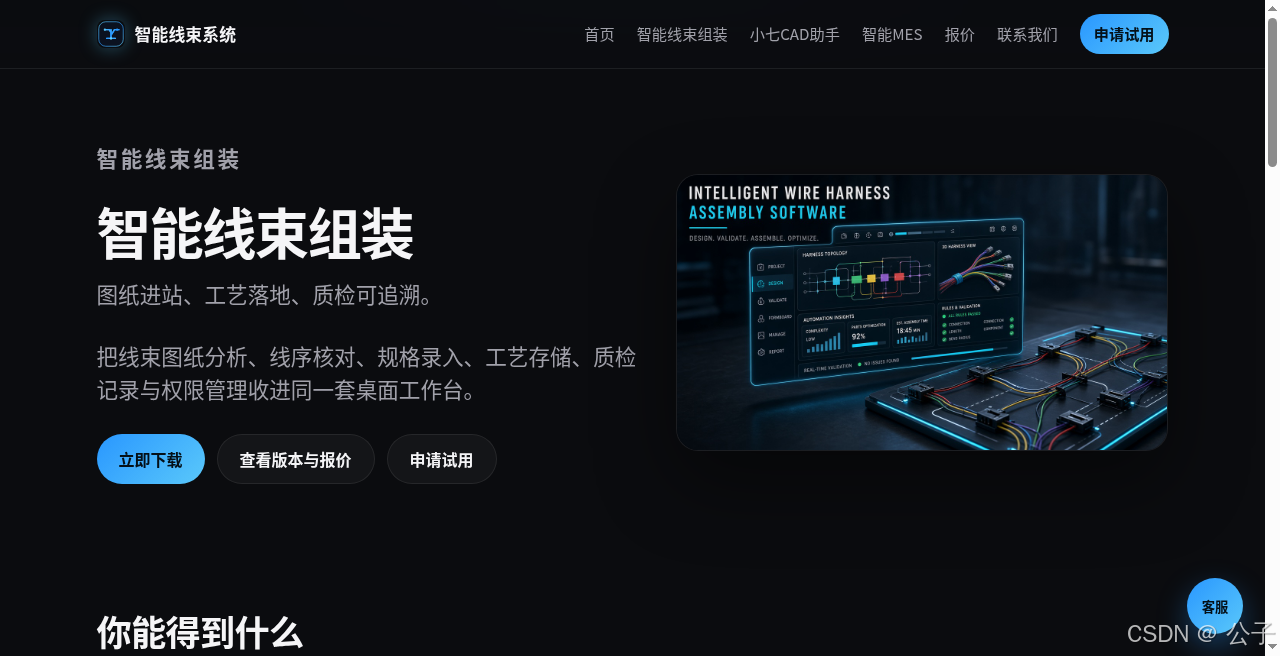

【图5】智能线束组装公开页界面示意 shot-cable-assembly.png

**谁更适合先评估这一模块：**线束加工产线想先压图纸核对与返工；质检/工艺需要可追溯记录；后续再把排程/工单接到执行层。

3.2 小七CAD助手：浏览器里的线束绘图工作台

技术基底公开写为 Cableassembly.ai.Draw.Web。

能力摘要（据公开列表）：

• 浏览器端 CAD 画布（直线 / 圆 / 多段线 / 标注等）
• DXF 导入导出与本机草稿保存
• 模块库：选中或整图沉淀为可复用模块
• AI「小七」识图与绘图辅助（官网公开能力列表中的宣称项，通常需登录与配额）
• 账号登录、配额与管理后台

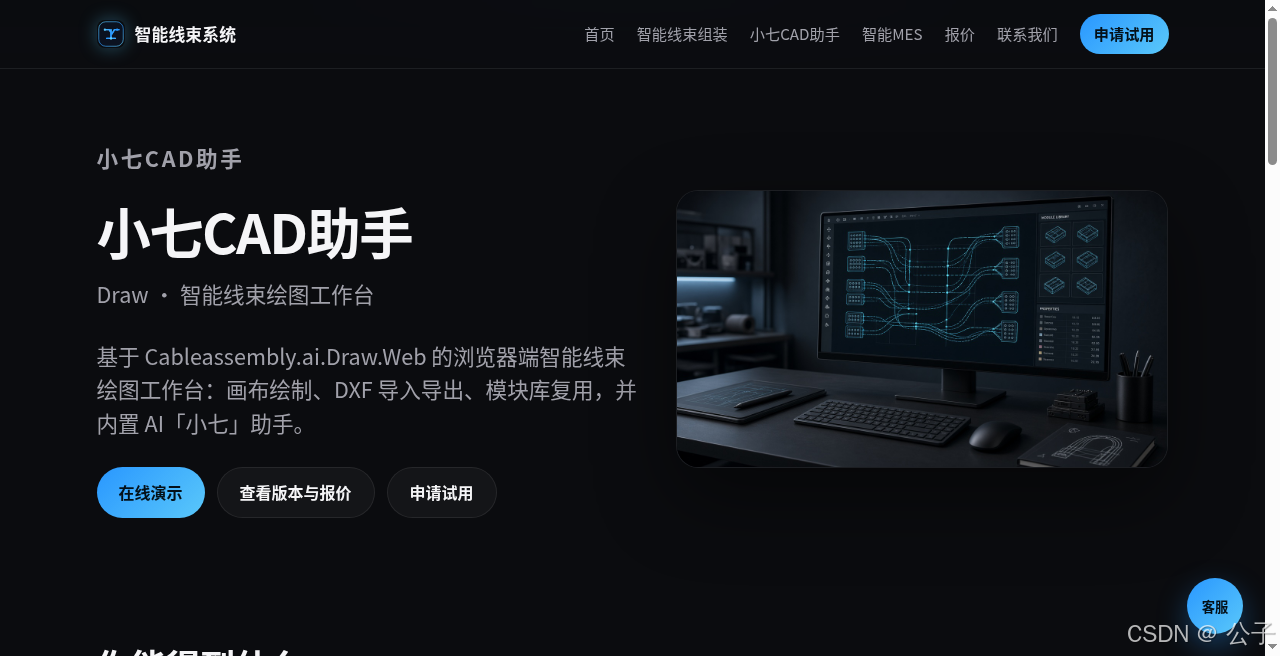

【图6】小七CAD 公开页 shot-cad-product.png

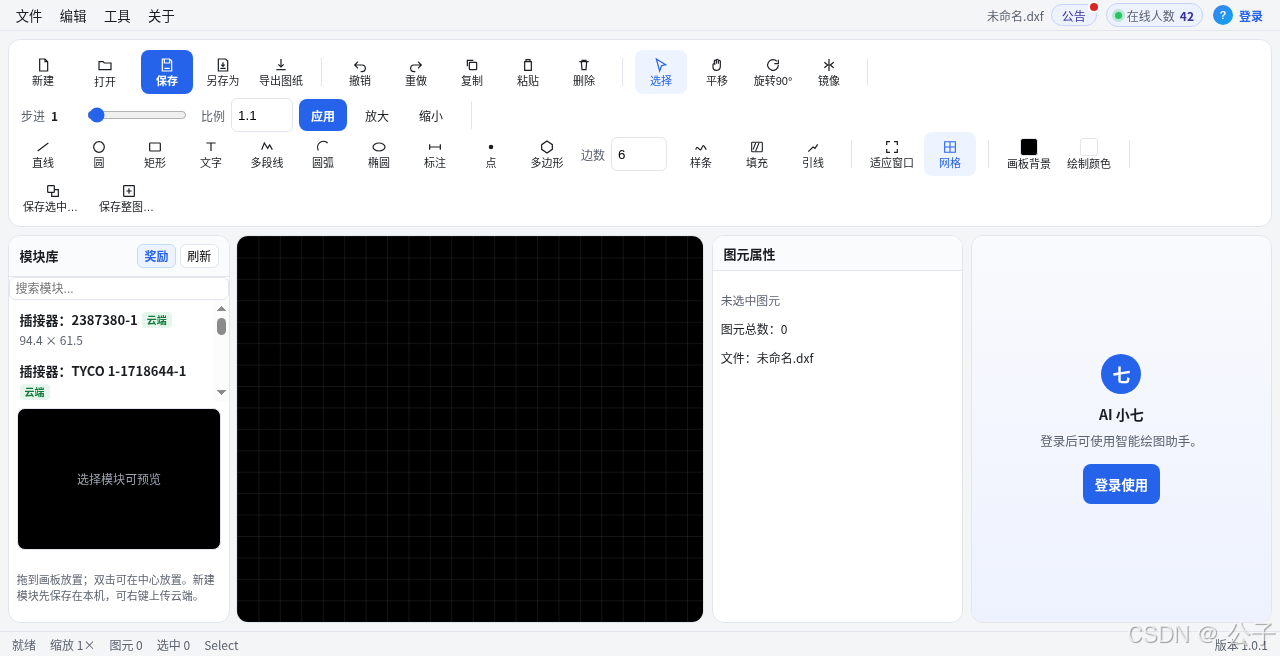

【图7】小七CAD 在线界面（版本约 1.0.1）：工具栏、模块库、AI 小七面板 shot-cad-live-demo.png

从界面可以读出几个工程信号：

传统分散绘图的痛点（本地各存一份、常用图元反复重画、改图难同步到工艺）与 Draw.Web「模块沉淀 + DXF 衔接上下游」的对照，公开站写得很清楚：绘图不只是「画出线」，而是让模块、DXF 与助手服务后续工艺与生产。

3.3 智能MES：从工单到追溯的轻量执行层

定位摘要：从工单到追溯，产线一眼可控。 轻量制造执行——排程、工单、追溯与产能可视化。

能力点（公开站）：

• 生产排程与工艺管控
• 设备对接与物料追溯
• 工单与库存联动
• 产能统计与异常可视
• 可轻量对接 ERP

界面分区包括：MES 控制台首页、设备管理、工程工单、用户/角色权限、区域管理、部门组织、通知下发、故障上报、操作日志。

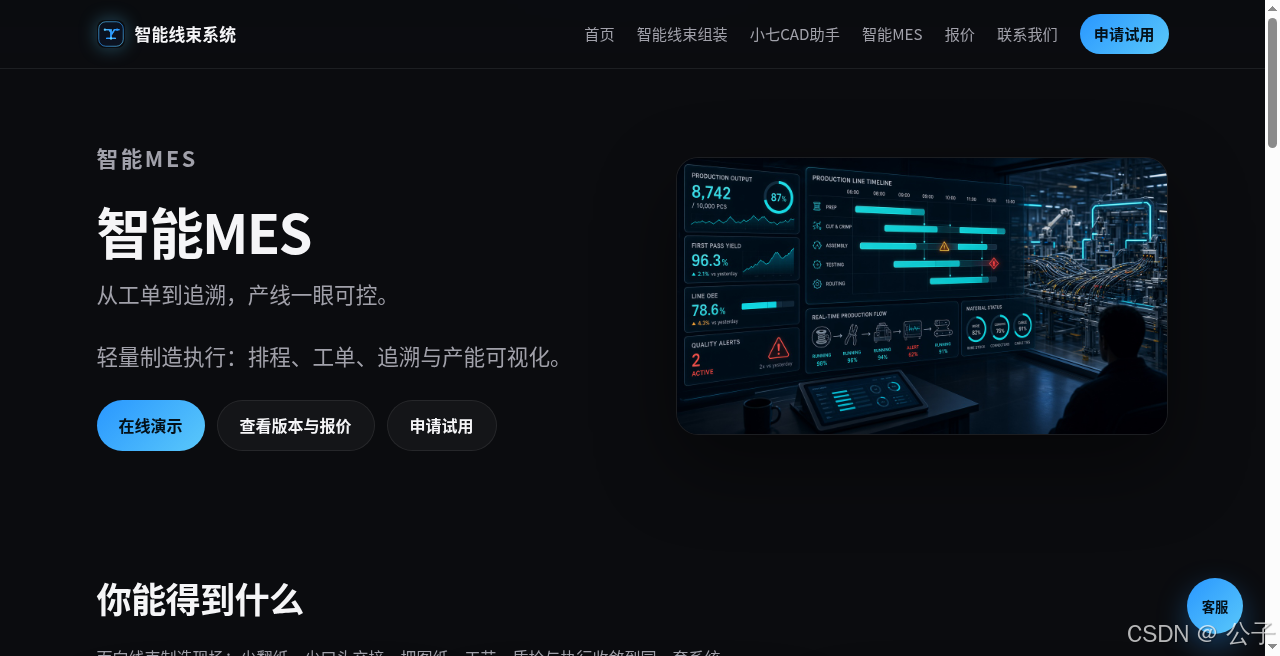

【图8】智能MES 公开页界面示意 shot-mes-product.png

传统车间「催单靠找人、在制靠口头、设备与工单脱节、客诉翻纸质」——轻量 MES 的工程主张是补上进度、设备与追溯，避免「图纸再好看，到车间断连」。

注意：营销图中的产量、OEE、良率等仪表盘数字属于界面示意，本文不将其当作实测产线数据引用。

3.4 三模块如何「咬合」，而不是三套孤岛

很多工厂上系统踩过的坑是：CAD 一套、工艺卡一套、MES 又一套，中间仍靠人工抄录。公开站这套组合的咬合点可以按数据流理解：

选型时建议先画一张自家产线的「断点图」：是设计改版同步不到现场？还是现场执行缺少检查项？还是客诉找不到批次操作记录？断在哪一环，就优先补哪一环的能力，再考虑是否叠加 AI 增强或 MES 执行层。

对实施同学，还有三个容易被忽视的接口问题：

• 版本真相源：工艺变更以组装工作台为准，还是以 CAD 模块库为准？需要书面约定。
• 账号与权限：设计、工艺、线长、质检是否分权；操作日志能否满足审厂抽查。
• 设备边：扫码枪、通断仪、投影辅助若要接入，按「简易 / 中度 / 深度」对接范围提前估周期与人力，而不是事后才发现接口缺口。

3.5 从「老师傅手感」到「可执行检查项」的工程含义

线束组装里，所谓经验，往往是一串未写进工艺卡的细节：剥皮长度公差、端子压接手感、分支固定顺序、哪些线要先预装。程序化并不是否定经验，而是要求把经验编码成可执行、可检查、可追溯的项。

公开站在组装模块上强调「问题尽量前置到工程侧」——含义是：能在图纸分析 / 线序核对阶段发现的问题，就不要拖到通断测试或装车后。这对工艺编制方式提出了新要求：

• 检查项要能对应到具体步骤，而不是「注意质量」这类空话；
• 规格字段（线径、颜色、端子型号）要结构化，才能支撑后续统计与预警；
• 变更要有版本与权限，避免微信群里「就改这一处」造成现场漂移。

如果产线暂时不上 AI 增强层，标准能力层把结构化与可导出做扎实，本身已经能显著降低「版本混乱」类返工；AI 能力（纠错、缺陷检测等）应视为叠加在结构化数据之上的官网公开能力列表中的宣称项，用试点线验证后再扩面。

4. 典型场景：汽车 / 家电 / 工程机械

公开站明确标注为场景化说明（非具名客户案例），选型时建议对照自家痛点，而不是当作交付承诺。

实践上，很多工厂会走「组装工作台先上线 → CAD 模块库沉淀 → 再上 MES 看板」的阶梯，而不是三套并行大爆炸——这也和后文「标准能力层 / AI 增强层 / 执行层 MES」的分层一致。

5. 能力分层怎么读（不含报价）

公开站另有版本说明页；本文不转载任何价格数字，只按能力边界做概念分层，便于工程选型对照。

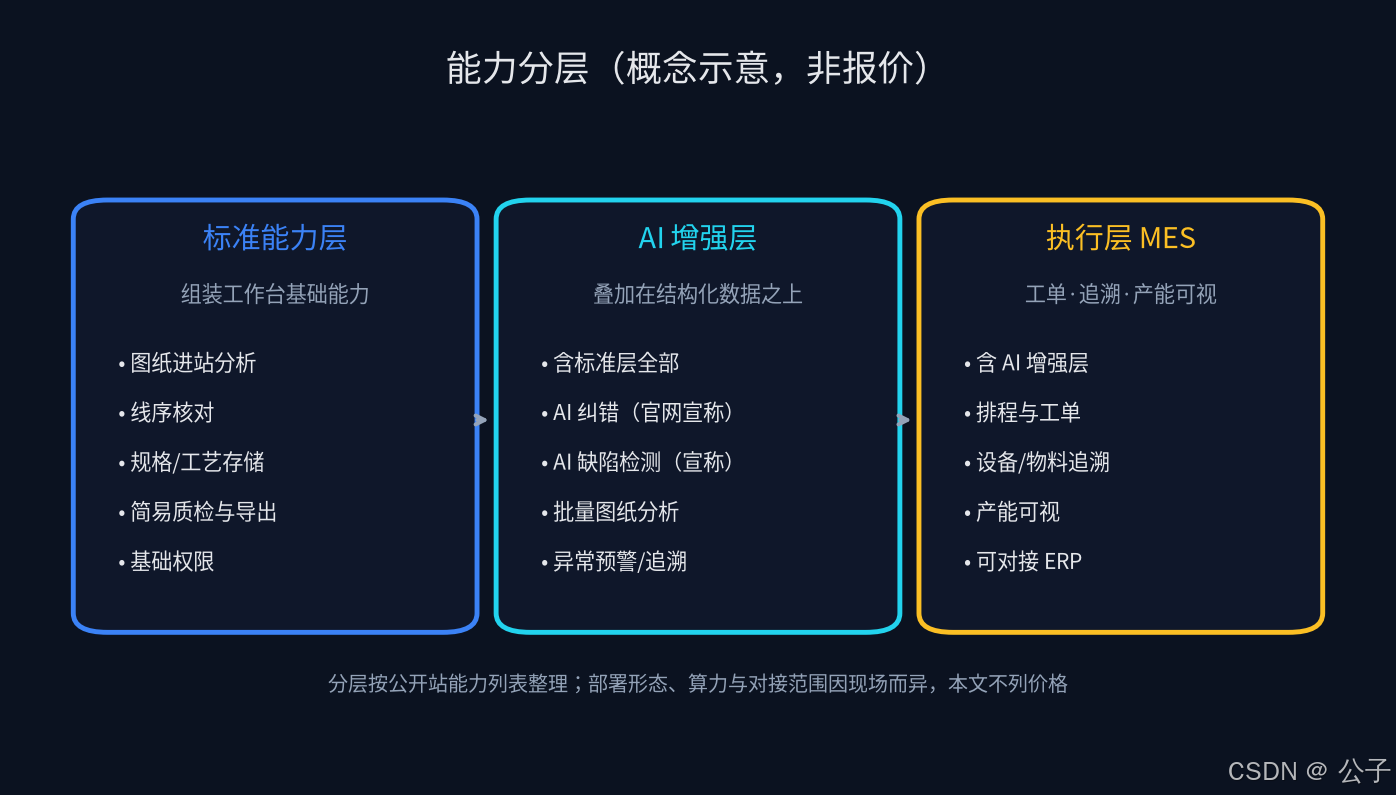

【图9】能力分层概念图（作者整理，非报价） fig4-version-ladder.png

5.1 三层能力边界（据公开能力列表整理）

5.2 成本边界（只谈范围，不谈价）

若评估带 AI 的能力层，公开站通常会注明：

• 模型调用的 TOKEN 费用需使用方自行承担；
• MES 部署所需服务器费用自理（按实际情况）。

也就是说：软件授权边界 ≠ 上线全成本。IT 选型清单里应单独列出 GPU/API TOKEN、服务器与运维，再和试点线验收口径对齐。

5.3 非标对接范围（按工时档理解，不列单价）

**关于 AI 功能的表述纪律：**纠错、缺陷检测、自动工艺优化等仅出现在公开能力列表中，本文统一写作 「官网公开能力列表中的宣称项」，未做第三方验证，也不应在对外材料中写成「已验证准确率」。

6. 选型与落地 Checklist（工艺 / IT / 车间）

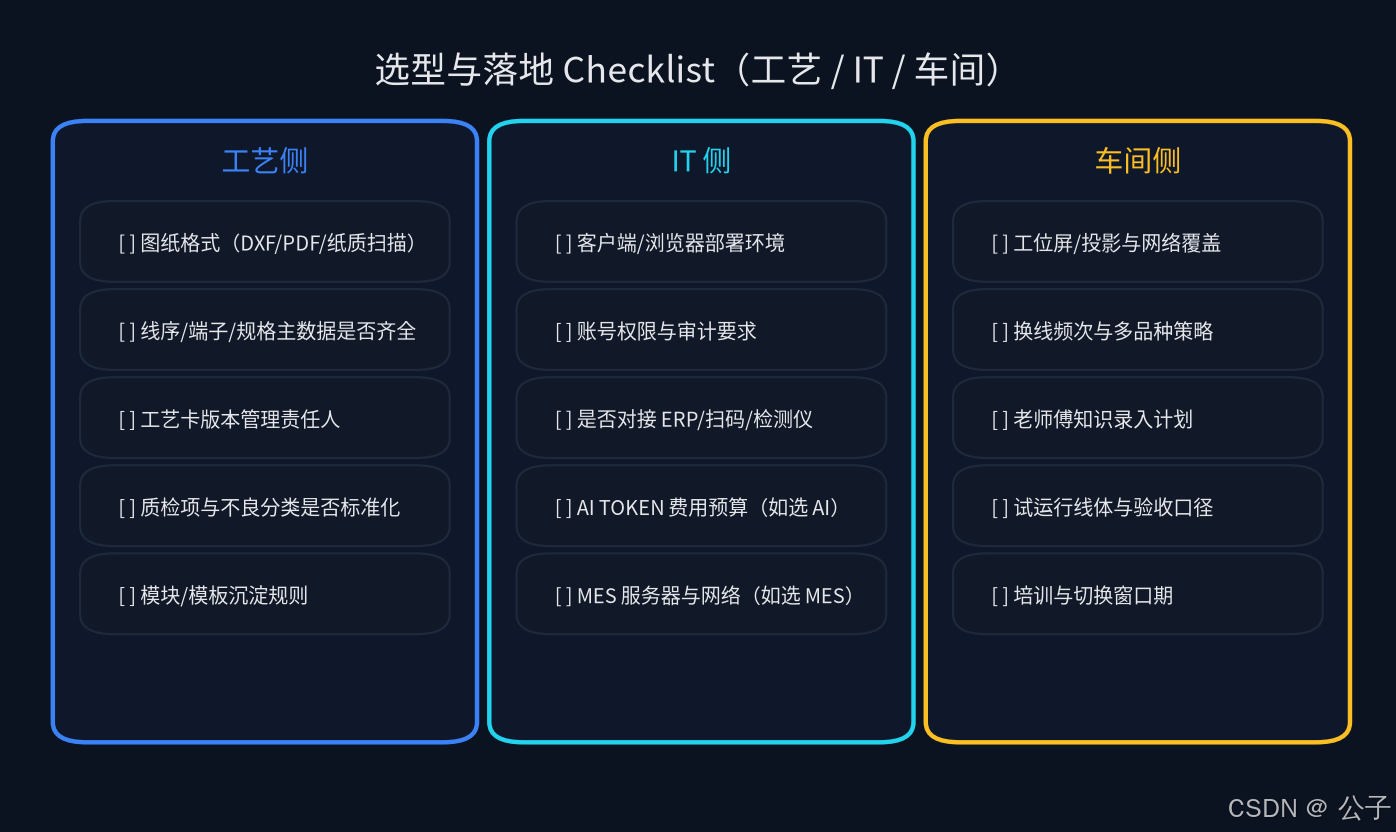

【图10】落地 Checklist fig5-landing-checklist.png

工艺侧

• 客户/内部图纸主流格式是什么（DXF / PDF / 扫描件）？
• 线序、端子、线规、颜色等主数据是否结构化？
• 工艺卡变更谁签字、旧版如何作废？
• 质检项与不良分类是否能导出复盘？
• 哪些连接器/子束适合沉淀进模块库？

IT 侧

• 组装客户端部署环境（Windows 版本、权限、杀软）是否摸底？
• CAD 走浏览器：内网策略、证书、账号与配额如何管？
• 是否需要对接扫码枪、检测仪、现有 ERP？对接深度落在哪一档？
• 若评估 AI 增强层：TOKEN 预算与调用审计谁负责？
• 若评估 MES：服务器规格、备份、操作日志与权限模型是否满足审厂？

车间侧

• 工位是否有屏 / 投影？网络是否覆盖到线边？
• 换线频次与多品种策略是否匹配「按屏作业」？
• 老师傅经验如何录入（模块、检查项、禁忌事项）？
• 试运行选哪条线？验收口径是「少返工」还是「可追溯」？
• 培训窗口与切换期产能缓冲是否预留？

一条务实路径：标准能力层先跑通「图纸进站 + 工艺存储 + 质检导出」→ 模块库与 CAD 协同 → 再评估 AI 增强层 / 执行层 MES 是否值得上阶梯。

7. 公开资料入口（引用，非推广）

以下链接仅作公开资料引用，便于读者自行核对原文；本文不提供电话、邮箱，也不附带试用/报价类引导文案。

• 产品站首页：https://cableassembly.fantasyclaw.top/
• 模块页：
  • 智能线束组装：/products/cableassembly
  • 小七CAD助手：/products/draw
  • 智能MES：/products/mes
• 版本说明页（若需自行核对分层，本文不摘录价格）：/pricing

页脚可见支持方表述为深圳海蓝智能科技提供支持；其余联系方式以官网实时页脚为准，本文不转载。

7.1 和「大而全 MES / 重型 CAD」怎么比（选型口径，非竞品评测）

公开站信息不足以做竞品打分，但可以用三个问题做自我对照：

不要用「有没有 AI」当唯一评分项。线束现场更常赢在：换线是否少翻纸、变更是否少漏改、客诉是否找得到记录。

8. 结语

线束制造的数字化，难点往往不在「再买一个看板」，而在于：设计改一处，工艺与现场能不能跟着对齐；客诉来了，过程证据能不能一次找齐。

公开站把答案拆成三块可指认的模块——组装工作台、小七CAD、轻量 MES——再用标准能力层 / AI 增强层 / 执行层 MES 把能力边界写清楚。对工程同学来说，更有用的读法是：

从经验到程序，第一步通常不是「全面智能」，而是让图纸、工艺与记录不再靠微信群漂移。若产线正在被返工和追溯拖住，可用一条真实工单自测闭环是否成立，再决定是否上更高能力层——验收口径应来自自家数据，而不是营销页数字。

*本文图片含公开站截图与作者整理示意图；功能与表述以官网实时页面为准。截稿参考日期：2026-09-20（Asia/Shanghai）。基于公开站信息的技术阅读，非测评非广告。*在这里插入图片描述在这里插入图片描述
