网硕互联帮助中心文章主要探讨了电子行业原材料检测的现状与挑战，以及AI智能体技术在解决这些问题中的适用性。传统检测方法如人工目检、光学测量和电气性能测试存在效率低、精度不足、难以应对微型化和新材料等局限。AI智能体通过集成机器视觉、深度学习、三维结构光、多光谱等技术，实现了对原材料的高精度、高速、无损检测，满足了微观缺陷、高速全检和无损检测的需求。文章详细介绍了AI智能体在不同类型原材料（芯片、PCB、连接器、结构件、被动元件）中的应用场景和技术实现流程，并分析了应用落地的关键因素与挑战应对。最后展望了AI智能体在技术创新、应用拓展和对电子行业的影响等方面的未来发展趋势。

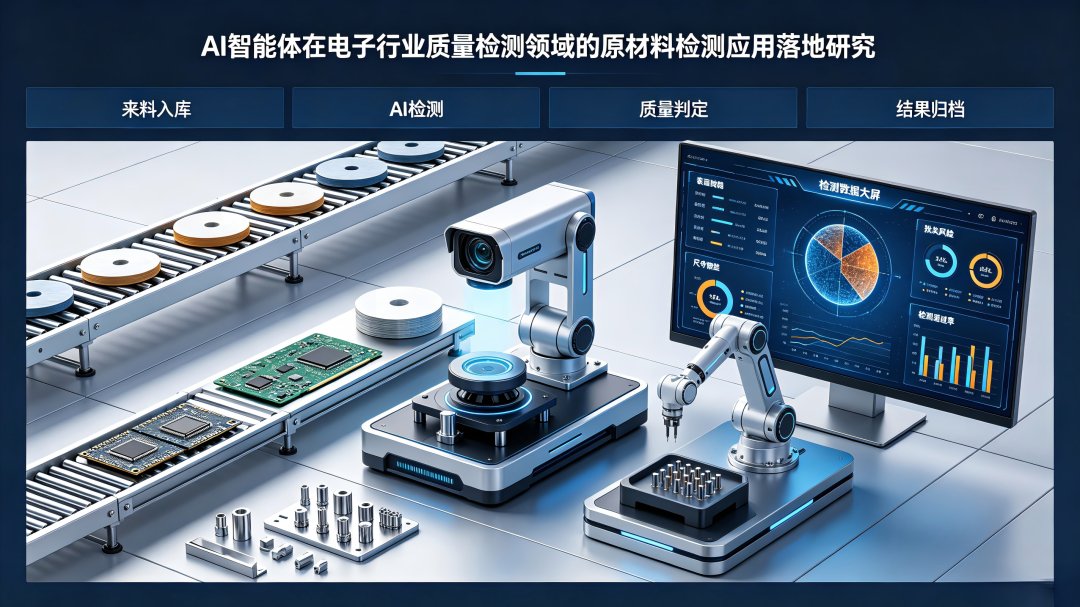

一、电子行业原材料检测现状与挑战
（一）传统原材料检测方法解析
电子产品的性能与可靠性，从源头上取决于原材料的质量。当前，电子行业对芯片、PCB基板、连接器、被动元件、结构件等原材料的检测，主要依赖人工目检与精密仪器测量相结合的方式，其局限性在精密制造时代愈发凸显。
人工目检流程与特点
人工目检是原材料入厂检验的第一道防线。检验员借助放大镜或低倍显微镜，对来料的外观特征进行逐一核查，例如芯片引脚是否平整共面、PCB焊盘有无氧化变色、连接器端子有无变形、结构件表面有无划痕毛刺等。该方法的优势在于灵活性强，能应对形态各异的物料。但其缺陷同样致命：一是检测标准难以量化，不同检验员对“可接受”与“不可接受”的边界判断存在主观差异；二是人眼在长时间高强度作业下极易疲劳，漏检率随工作时间呈指数级上升；三是对于微型化元件，如01005封装尺寸的贴片电容，人眼已接近物理分辨极限。
光学与物理测量流程与不足
对于尺寸精度要求高的原材料，企业通常采用二次元影像测量仪、三坐标测量机、激光测厚仪等设备进行抽检。以连接器端子间距检测为例，需将样品逐一放置于测量平台，手动对焦取点，单个样品的多尺寸测量往往耗时数分钟。这种方法的不足在于：一是检测速度慢，只能以极小比例抽检，无法实现批量全检；二是操作流程复杂，对检测人员的技能要求高，培训周期长；三是测量结果受环境振动、温度漂移等因素干扰，重复性精度存在波动。
电气性能测试流程与局限
对于电阻、电容、电感等被动元件，以及PCB的导通性、绝缘性，传统方法依赖LCR测试仪、飞针测试机等设备进行逐项电性参数测量。这种方法的局限在于：一是测试项目繁多，全参数测试耗时长，与快速生产节拍矛盾突出；二是接触式测量可能对微型元件造成损伤或引入接触电阻误差；三是无法有效识别因材料内部微观缺陷导致的潜在失效风险，如电容内部电极分层、PCB基材微裂纹等。
（二）面临的主要挑战
微型化趋势带来的挑战
消费电子向轻薄化、高性能方向演进，驱动元器件持续微型化。智能手机主板上的阻容感元件已普遍采用0201甚至01005封装，其尺寸小至0.4mm×0.2mm，人眼几乎无法分辨。连接器引脚间距缩至0.3mm以下。这种微型化趋势使传统目检和接触式测量的难度呈几何级数增长，传统方法已逼近能力极限。
新材料与新工艺涌现的挑战
5G通信、新能源汽车、柔性显示等新兴领域，催生了大量新材料应用，如高频高速覆铜板、柔性PI基材、陶瓷基板、液态金属散热材料等。这些新材料的检测标准尚未完善，传统检测方法缺乏针对性的判定依据。同时，先进封装工艺如系统级封装、晶圆级封装，对原材料的表面洁净度、微观形貌、内应力等提出了前所未有的高要求，传统检测手段难以胜任。
供应链复杂化与追溯性挑战
电子企业的原材料供应链高度全球化，一批产品可能涉及数百家供应商的数千种物料。任何一颗来料的质量缺陷，都可能导致整机功能失效。传统抽检模式下，批次性质量问题往往在产线组装甚至终端用户使用阶段才被发现，此时追溯根因、锁定问题批次的成本极高。行业迫切需要一种能够实现源头管控、快速筛查、精准追溯的新型检测体系。
二、AI智能体技术在电子原材料检测中的适用性
（一）AI智能体核心技术介绍
AI智能体在电子原材料检测中的应用，是机器视觉、深度学习、多光谱分析等技术的高度集成，其核心能力精准匹配了电子行业对微观、高速、无损检测的极致追求。
高分辨率机器视觉与深度学习原理
该技术组合是AI智能体的“眼睛”与“大脑”。工业相机搭载高倍率远心镜头，可捕获原材料表面的微米级甚至亚微米级细节图像。深度学习模型，尤其是卷积神经网络及其变体，通过对海量缺陷样本的学习，能够自动提取并识别划痕、裂纹、凹坑、异物、氧化、尺寸偏差等数十种缺陷的深层特征。其优势在于：检测精度可达微米级，远超肉眼极限；检测速度可达毫秒级，与自动化产线节拍同步；判定标准由模型固化，彻底消除人为主观性；模型可持续学习，对新出现的缺陷类型具备快速适应能力。
三维结构光与激光轮廓测量技术原理
针对连接器引脚共面度、芯片焊球高度、PCB板翘曲度等三维尺寸检测需求，AI智能体集成了结构光或激光轮廓测量技术。结构光通过投射特定编码图案到物体表面，利用相机捕捉图案形变，重建出高精度三维点云数据。AI模型对点云进行分析，自动提取关键尺寸特征，并与CAD设计模型进行比对，判断是否超差。其优势在于：非接触式测量，避免损伤脆弱元件；一次扫描即可获取完整三维形貌，效率远高于逐点测量；能够检测出传统二维影像无法发现的共面度、翘曲等三维缺陷。
多光谱与红外热成像分析原理
对于材料内部缺陷和成分异常，AI智能体可融合多光谱或红外热成像技术。不同材料对特定波段的光具有不同的吸收和反射特性，多光谱成像可捕捉到人眼不可见的材料差异，用于识别PCB基材的树脂富集、分层，或芯片表面的污染物残留。红外热成像则通过检测材料表面的温度分布差异，识别出因内部裂纹、空洞导致的热传导异常，适用于功率器件基板、散热模组等原材料的无损检测。AI模型负责解析复杂的光谱或热像数据，实现缺陷的自动定位与分类。
（二）契合电子原材料检测需求分析
微观缺陷检测需求契合
AI智能体搭载的高分辨率光学系统与深度学习算法，可稳定识别微米级缺陷，如芯片表面5μm级的划伤、PCB线路10μm级的缺口、连接器端子微小的镀层针孔。这从根本上解决了微型化趋势下人工目检能力不足的痛点，将检测能力边界从“人眼可见”推进到“显微可见”。
高速全检需求契合
传统抽检只能覆盖来料总量的极小比例，存在批次性风险漏过的隐患。AI智能体检测速度可达每秒数十个甚至上百个元件，使得对关键原材料进行100%在线全检成为可能。这不仅大幅降低了漏检风险，还为企业提供了完整的来料质量数据，为供应商质量评价和工艺改进提供了数据支撑。
无损检测需求契合
AI智能体所采用的光学、激光、红外等检测手段，均为非接触式测量，不会对原材料造成任何物理损伤或电气应力。这对于高价值、易损的芯片、晶圆、精密连接器等物料尤为重要，避免了传统接触式测量可能带来的划伤、污染或静电损伤风险。
三、AI智能体在电子原材料检测中的应用场景与技术实现
（一）不同类型原材料的应用场景
芯片与半导体元件应用场景
在芯片入厂检验环节，AI智能体可完成多项关键检测任务。一是外观缺陷检测，利用高倍率显微成像系统，自动识别芯片封装表面的裂纹、崩边、划伤、印字模糊等缺陷。二是引脚共面度检测，通过三维激光扫描，快速测量BGA焊球或QFP引脚的高度偏差，确保贴装可靠性。三是表面洁净度检测，利用紫外荧光或暗场成像技术，识别芯片表面微小的有机污染物或助焊剂残留，防止焊接不良。
PCB与基板类材料应用场景
对于PCB裸板，AI智能体可在线检测线路的开路、短路、缺口、残铜、针孔等缺陷，以及焊盘表面处理的质量，如沉金不良、OSP氧化变色等。利用三维轮廓测量技术，可检测PCB板弯翘曲度是否在允许范围内。对于柔性线路板，AI模型需特别适应其易变形的特点，通过柔性定位算法实现精准缺陷检测。
连接器与结构件应用场景
连接器端子是检测的重点和难点。AI智能体可对端子进行360度全方位成像，检测端子歪斜、缩针、变形、镀层缺陷等问题。利用三维视觉，精确测量端子间距和共面度。对于手机中框、金属外壳等结构件，AI智能体可检测表面划痕、碰伤、刀纹、色差等外观缺陷，以及螺丝孔、卡扣等关键装配尺寸的精度。
被动元件应用场景
针对MLCC电容、片式电阻、电感等微型被动元件，AI智能体通常集成于高速编带检测机上。在元件高速通过检测工位时，多角度相机同步触发拍照，AI模型在毫秒内完成对元件六个面的外观缺陷检测和关键尺寸测量，并自动剔除不合格品，实现与贴片机供料节拍的无缝对接。
（二）技术实现流程（以PCB裸板线路缺陷检测为例）
数据收集
构建一个高性能的PCB缺陷检测模型，首先需要建立一个大规模、高质量的缺陷样本库。需收集来自不同供应商、不同批次、不同设计图形的PCB裸板图像，数量应不少于一万张，涵盖正常品和各类缺陷品。缺陷类型需包括：开路、短路、缺口、残铜、针孔、线宽线距超差、焊盘缺失等。所有图像需由资深质检员进行像素级精确标注，标明缺陷的位置、类型和轮廓。
数据预处理
原始图像数据量大且存在冗余。首先，对图像进行灰度化和降噪处理，减少光照不均和传感器噪声的影响。其次，采用图像增强技术，如对比度拉伸、直方图均衡化，增强线路与基材的对比度。针对缺陷样本数量远少于正常样本的“数据不平衡”问题，采用数据增强策略，对缺陷样本进行随机旋转、平移、缩放、镜像等操作，扩充缺陷样本量，防止模型训练时偏向正常样本。
模型构建与训练
选择基于深度学习的语义分割或目标检测模型作为核心算法。对于需要精确勾勒缺陷轮廓的场景，可选用U-Net或DeepLab系列语义分割模型；对于侧重快速定位缺陷位置的任务，可选用YOLO或Faster R-CNN等目标检测模型。模型训练过程是利用标注好的图像数据，通过反向传播算法不断优化模型参数，使模型输出的预测结果与人工标注的真值之间的误差最小化。训练过程需使用高性能GPU服务器，并设置合理的超参数，如学习率、批大小、训练轮次等。
模型评估与优化
使用未参与训练的独立测试集对模型性能进行评估。核心评价指标包括：精确率，即模型判为缺陷的样本中真正有缺陷的比例；召回率，即所有真实缺陷中被模型正确检出的比例；以及两者的调和平均值F1-Score。若模型对某类缺陷的召回率偏低，则需针对性补充该类缺陷的样本，进行模型再训练。同时，通过调整模型结构、优化超参数、引入注意力机制等手段，持续提升模型性能，直至满足产线应用的漏检率和误报率要求。
实际检测应用
将训练好的模型部署到产线检测工控机上。当PCB裸板通过线扫相机下方时，高速图像采集卡将图像实时传输至AI推理单元。模型对图像进行逐像素分析，自动识别并标记出所有缺陷的位置和类型。系统根据预设的判定标准，自动做出“合格”或“不合格”的判定，并驱动分拣机构将不良品分流至待确认区域。所有检测图像和判定结果自动存档，形成完整的数字化来料检验记录。
四、应用落地案例研究
（一）案例背景设定
一家大型智能终端制造企业，其核心产品为高端智能手机。该企业面临的主要困境是：市场对产品外观精致度要求极高，任何微小的外观瑕疵都可能引发用户投诉。然而，其入厂的结构件和PCB来料，仍主要依赖人工目检。近年来，随着产品出货量攀升和设计复杂度增加，来料质量投诉率呈上升趋势，尤其是金属中框的细微划伤和PCB的隐性微裂纹问题，在组装后才发现，导致整机报废和返工成本居高不下。企业高层意识到，必须引入智能化检测手段，从源头把控来料质量。
（二）引入AI智能体的过程
企业首先成立了由供应链质量、智能制造、IT技术部门联合组成的“AI质检项目组”。项目组对行业内主流的AI视觉检测解决方案进行了为期半年的技术调研和实地验证，邀请了多家技术供应商到现场进行样品测试。经过多轮技术评估和投资回报率分析，最终选定了一套集“高精度线扫成像+深度学习缺陷检测+三维轮廓测量”于一体的综合解决方案。在内部，项目组组织了多轮面向一线质检员和工程师的培训工作坊，系统讲解AI视觉的基本原理、操作流程和异常处理方法，并选拔出技术骨干赴供应商处进行深度学习模型训练和维护的专项培训。
（三）落地实施详情
实施过程采取“先试点、后推广”的策略。首先选择了一条主力机型的结构件入厂检验线作为试点。在现有传送带上集成了高速线扫相机和定制光源，搭建了AI检测工位。初期遇到的主要困难包括：一是不同批次来料的表面光泽度存在差异，导致模型误报率偏高。解决方案是优化光源照明方案，采用多角度组合光源，并收集更多批次样本对模型进行适应性训练。二是产线老员工对AI系统存在抵触心理，认为其威胁到自身岗位。解决方案是明确“AI辅助人，而非替代人”的定位，将AI定位为筛查工具，将质检员从繁重的重复性目检中解放出来，转而从事更具价值的缺陷复判和数据分析工作，并设立“人机协作标兵”奖励，逐步转变员工观念。
（四）应用效果评估
系统上线运行一年后，效果显著：
l检测效率大幅提升：单件结构件的平均检测时间从人工目检的120秒缩短至8秒，检测效率提升15倍，实现了来料的100%全检，彻底告别了抽检模式。
l检测准确性显著提高：结构件外观缺陷的漏检率从人工目检的约3%降至0.1%以下，因来料外观问题导致的产线组装不良率下降了70%。PCB微裂纹的检出率从几乎为零提升至95%以上，有效拦截了批次性可靠性风险。
l经济效益明显：通过减少因来料缺陷导致的整机报废、返工和停线损失，企业每年节省的质量成本达数千万元。同时，详实的来料检测数据为供应商质量改进提供了精准依据，推动了供应链整体质量水平的提升。
五、应用落地的关键因素与挑战应对
（一）数据管理
数据是AI智能体的核心资产。在电子原材料检测中，数据管理的挑战在于缺陷样本的稀缺性和不平衡性。关键因素在于建立系统化的缺陷样本收集和管理机制，将产线上发现的各类缺陷物料进行统一归档、标注和入库，形成企业独有的缺陷数据库。应对数据噪声的策略是建立严格的图像采集标准，控制光照、焦距、曝光时间等变量，确保数据一致性。应对缺陷样本不足的策略是采用数据增强技术，如生成对抗网络生成逼真的缺陷样本，扩充训练集。
（二）模型优化
电子原材料种类繁多，缺陷形态各异，不存在“一劳永逸”的通用模型。模型优化的关键在于建立持续迭代的闭环机制。当新型号物料或新类型缺陷出现时，需及时采集样本，对模型进行增量训练或微调，使其快速适应变化。应对模型过拟合的策略是采用正则化、Dropout、早停等技术，并确保训练集具有足够的多样性。应对模型泛化能力不足的策略是引入迁移学习，利用在大型公开数据集上预训练的模型权重作为初始值，再使用企业自有数据进行微调，可大幅降低对训练样本量的需求。
（三）标准与一致性挑战
电子行业缺乏统一的AI检测标准，不同企业对同一缺陷的判定尺度可能存在差异。这要求企业在引入AI智能体时，必须建立内部统一的缺陷分级标准和判定规范，并将其固化到模型的判定逻辑中。同时，要建立定期的模型验证和校准机制，使用标准样件对AI系统进行周期性测试，确保其判定结果始终与企业的质量标准保持一致。对于涉及安全或法规要求的检测项，AI检测结果需与权威第三方检测机构的报告进行定期比对，确保其可信度。
（四）人员培训与组织变革
AI智能体的引入，对质检团队的能力结构提出了全新要求。企业需要制定系统的人员转型培训计划，培训内容应涵盖：AI与机器视觉基础原理、新系统操作与日常维护、检测数据分析与解读、模型性能监控与异常反馈等。在组织架构上，建议设立“智能检测工程师”这一新岗位，负责AI系统的运维、模型优化和跨部门协调。同时，需重构来料检验流程，将AI全检作为标准作业程序，人工仅负责对AI判定为不合格或不确定的样品进行复判，形成高效的人机协作闭环。
六、未来发展趋势与展望
（一）技术创新趋势
未来，AI智能体在电子原材料检测中的技术创新将呈现三大趋势。一是从“表面检测”走向“内部探伤”，融合X射线、太赫兹波、超声显微成像等技术，实现对芯片内部键合线、BGA焊球内部空洞、PCB内层分层等隐蔽缺陷的无损检测。二是从“单机智能”走向“系统智能”，将AI检测数据与MES、ERP系统深度集成，构建从原材料入厂到成品出厂的全流程质量数字孪生体，实现质量问题的精准追溯和预测性预警。三是生成式AI的引入，利用大模型自动生成检测报告、分析质量趋势、甚至辅助设计更优的检测方案，大幅提升质检知识管理的效率。
（二）应用拓展方向
AI智能体的应用将向供应链上下游延伸。向上游，可与核心供应商共建AI检测标准，将企业的检测模型和判定规范输出至供应商端，实现来料质量在出厂前即
