滚筒输送机的结构组成与工作原理：滚筒、机架、驱动方式一次讲清

与依靠带面摩擦传动的皮带输送机不同，滚筒输送机靠一排平行滚筒滚动承托货物。它结构简洁、运行直观，尤其适合纸箱、周转箱、托盘等规则底面的件货，是仓储、分拣、装配线中使用最广泛的输送设备之一。与人工搬运相比，滚筒输送线能连续、稳定地移送货物，减轻劳动强度；与叉车搬运相比，它占用通道窄、节拍可控，适合在固定路径上高频输送。这篇文章按部件拆解滚筒输送机的结构组成，讲清它如何“滚动”带货，最后梳理结构设计中的关键参数。

一、滚筒：核心承载件

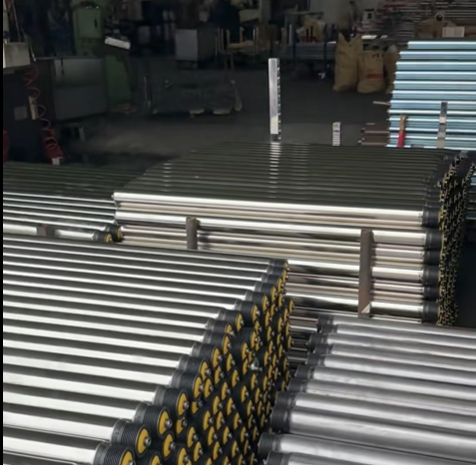

滚筒是直接接触和承载货物的部件，也是整机的核心。按驱动方式分为无动力滚筒与动力滚筒：无动力滚筒自身不带动力，货物靠重力或人力推动；动力滚筒通过传动机构获得动力，带动货物自动前行。滚筒材质有镀锌钢、不锈钢、塑料等，按载荷与使用环境选择；滚筒直径与壁厚决定承载能力，直径越大、壁厚越厚，单筒承载越高。滚筒的圆度和两端轴承的同轴度，直接影响运行平稳性和噪音。滚筒表面可做镀锌或喷涂处理，潮湿或有腐蚀性介质的场合选用不锈钢滚筒；对洁净度要求高的场合，可采用塑料滚筒或包胶滚筒，减少对货物的划伤。

二、机架：支承与定位

机架按固定节距把一排滚筒排列并支承起来，承担滚筒与货物的全部重量。常见形式有铝型材机架、钢板折弯机架和焊接机架，按载荷和使用场合选择。机架的安装基准面要求水平、直线，机架变形会导致滚筒运转不灵活、货物走偏。机架两侧还承担着定位功能，滚筒两端通过轴承座或插入式结构固定，保证轴线平行。机架下方一般配有可调高度的支腿，方便现场找平和对接前后设备；长距离线体分段制造、现场拼接，接头处要求平面过渡，避免货物在接缝处颠簸。对于需要跨过通道或架空布置的线体，机架还可做成龙门或吊装形式，底部留出通行空间。

三、驱动方式：四种主流方案

动力滚筒的驱动常见四种。皮带传动：一根通长皮带压在滚筒下方，靠摩擦带动所有滚筒同向旋转，结构简单、噪音小，适合轻中型载荷。链条传动：通过链轮链条传递动力，承载大、同步性好，适合重载和长线。电动滚筒：电机内置于滚筒内部，结构紧凑、外观整洁，适合对空间有要求的场合。无动力形式：利用自然坡度让货物靠重力自行滑行，多用于缓存段和人工操作段。皮带传动的机型要考虑皮带与滚筒之间的摩擦力，设计时合理确定皮带张紧；链条传动则要考虑链轮选型与张紧结构，保证传动平稳。

四、无动力与有动力的分工

无动力滚筒输送机多用于支线、缓存、打包工位，货物靠人力或重力移动，造价低、无需用电；动力滚筒输送机用于主输送线，实现自动连续输送，配合光电传感器可实现积放、停止等控制。实际布置中，两者常组合使用——主线上动力输送，支线或暂存段用无动力，兼顾效率与成本。例如电商仓的打包区，主线用动力滚筒持续送箱，工位旁用无动力滚筒暂存，人员在固定位置作业，节奏清晰。

五、转向与分流装置

为适应工艺流程，滚筒输送线上常集成转向与分流装置，如直角移载机、顶升移载、旋转台等，使货物在输送线上改变方向或进入不同支线。这类装置通常布置在主线与支线的交汇处，其选型要与主线节拍匹配，避免成为整线瓶颈。常见的直角移载机通过顶升机构把货物抬起后再横向移出，旋转台则通过滚筒架整体旋转改变货物朝向，二者都要求定位准确、节拍可控。

六、工作原理：滚动代替滑动

滚筒输送机的工作基于滚动摩擦：货物落在滚筒面上，滚筒旋转时与货物之间是滚动接触，滚动摩擦系数远小于滑动摩擦，因此搬运阻力小、货物底面不易磨损，这是它区别于拖拽式输送的核心。动力滚筒靠驱动装置带动旋转，无动力段则靠坡度或人力。货物在滚筒上的稳定性取决于滚筒节距：节距过大，货物会陷入滚筒间隙；节距过小，滚筒数量多、成本上升。

七、结构设计中的关键参数

滚筒直径按货物重量和输送速度确定，节距按货物尺寸与底面刚度确定，一般保证货物至少同时支承在三根滚筒上；输送宽度按货物宽度加余量；单筒承载按货物总重与同时支承的滚筒数折算。转弯段要考虑货物通过的最小转弯半径。设计时按最重工况取值、留合理余量，各参数联动校核，避免“只调一个参数”导致整线失衡。此外，滚筒输送机的安装倾斜度也要留意：水平布置用于平移输送，小幅倾斜可用于无动力滑行段，倾斜角度要按货物底面摩擦特性确定，避免货物下滑过快或停滞。
