一个 STL 模型从歪斜到可分析：坐标归正、相对高度云图与报告导出实践

在处理 STL 三维模型时，经常会遇到几个很实际的问题：

– 模型导入后角度是歪的，不方便测量
– 模型没有和 X/Y/Z 主轴对齐
– 想看整体高度变化，但单纯看三角网格不直观
– 想分析某一个局部表面的面积、平面度、粗糙度等参数
– 想把分析结果导出成 Excel 或 PDF 报告
– 不同电脑上可能出现白屏、线框异常或卡顿

这些问题在 3D 扫描、逆向建模、STL 检测、3D 打印前处理、科研模型分析中都比较常见。

—

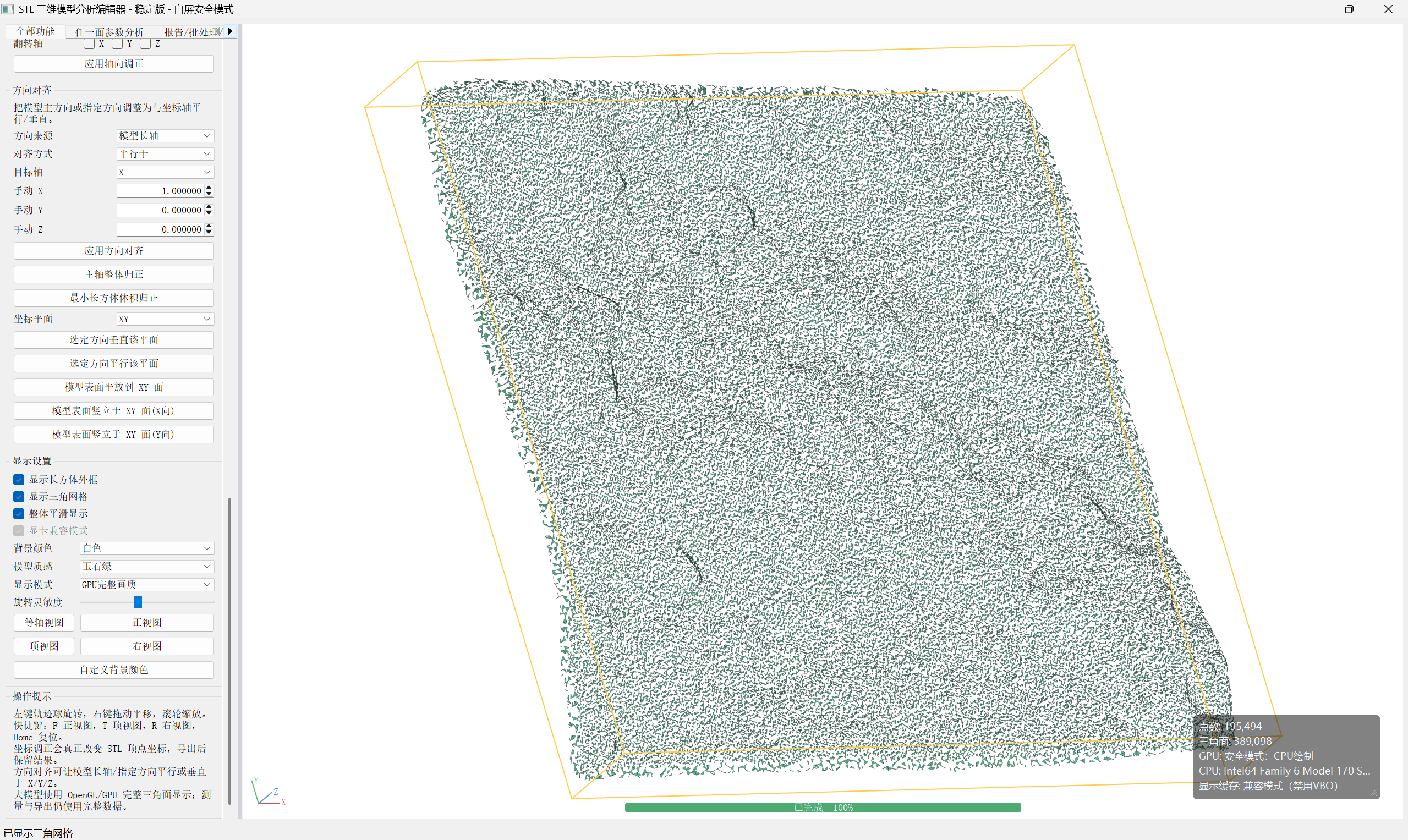

## 1. 为什么 STL 模型需要坐标归正？

STL 文件只保存三角面片，并不一定保存模型应该如何摆放。
有些模型导入后是倾斜的，甚至主方向和坐标轴完全不一致。

这会带来几个问题：

– 长宽高不直观
– 截面测量不方便
– XY、YZ、XZ 平面分析误差变大
– 后续导出报告不容易统一比较

因此，模型分析前通常需要先做坐标归正，让模型主方向尽量与坐标轴平行或垂直。

常见方式包括：

– 手动平移、旋转、缩放
– 主轴方向自动归正
– 最小长方体体积法归正
– 指定方向与 X/Y/Z 轴平行或垂直

其中，最小长方体体积法比较适合不规则模型。它会尝试寻找一个更紧凑的包围盒方向，使模型摆放更接近真实主方向。

—

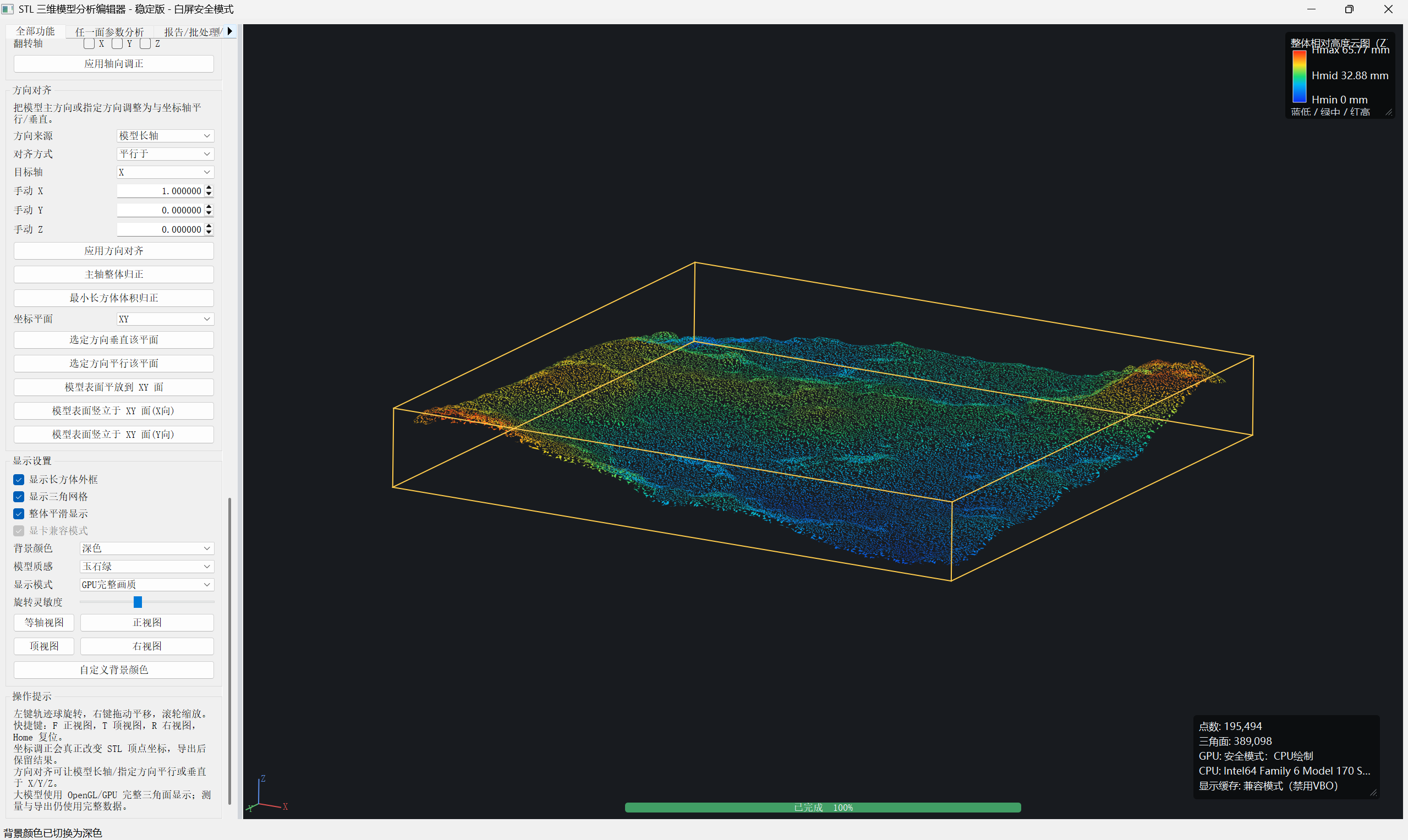

## 2. 相对高度云图为什么比绝对 Z 坐标更直观？

很多 STL 模型的原始坐标并不是从 0 开始。
例如某个模型的 Z 坐标范围可能是：

– Zmin = -149.18 mm
– Zmax = -140.54 mm

如果直接显示这个范围，用户还需要自己计算高度差。

更直观的方式是把模型最低点定义为 0：

– Hmin = 0 mm
– Hmid = 4.316 mm
– Hmax = 8.632 mm

这样一眼就能看出模型整体高度变化。

云图颜色含义：

– 蓝色：低高度区域
– 绿色：中间高度区域
– 黄色/红色：高高度区域

—

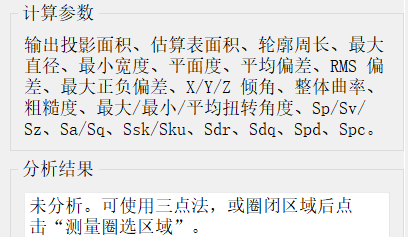

## 3. 任一面参数分析

除了整体高度，很多时候还需要分析模型的某一个局部表面。

例如：

– 这个区域面积是多少？
– 表面是否平整？
– 最大直径和最小宽度是多少？
– 平均偏差、RMS 偏差是多少？
– 粗糙度参数 Sa、Sq、Sz、Sdr 如何？

如果是规则平面，可以通过点击 3 个点定义分析平面。
如果表面本身不平整，三点法可能代表性不足，这时更适合使用圈选区域分析。

软件可以通过：

– 点线圈圈选
– 线圈拖拽圈选
– 长方形圈选

选中目标区域后，对区域进行拟合平面分析，并输出相关参数。

—

## 4. 为什么不同电脑显示效果不同？

三维软件显示通常依赖 OpenGL、显卡驱动和系统图形环境。
因此同一个软件在不同电脑上可能出现不同表现。

常见情况包括：

– 某些电脑打开后白屏
– 某些电脑模型显示成黄色线框
– 某些电脑导入模型后旋转卡顿
– 某些电脑 GPU 信息无法正确识别

这类问题不一定是 STL 文件损坏，也不一定是分析算法错误，很多时候是显卡驱动或 OpenGL 兼容性导致。

处理方式包括：

– 更新显卡驱动
– 使用高性能显卡运行程序
– 关闭三角网格显示
– 开启整体平滑显示
– 开启显卡兼容模式
– 白屏时使用安全启动模式

—

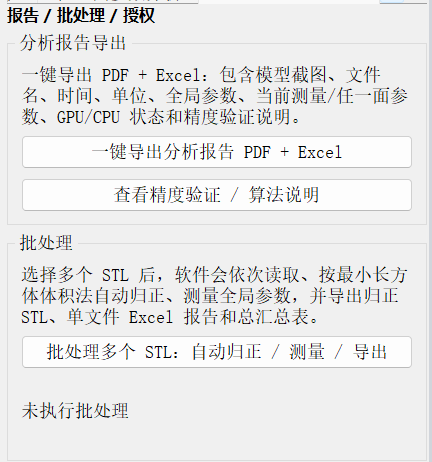

## 5. 报告导出的意义

模型分析完成后，仅仅在界面上看到数据还不够。
实际工作中往往需要把结果整理成可保存、可传递、可复核的报告。

报告中可以包含：

– 模型文件名
– 分析时间
– 单位
– 模型截图
– 长宽高、面积、体积
– 任一面参数
– 云图结果
– 精度说明
– Excel 数据表

这样无论是内部记录、客户沟通，还是后续复查，都更加方便。

—

## 6. 小结

STL 三维模型分析并不只是“打开模型看一眼”，更重要的是把模型变成可测量、可比较、可输出的数据。

比较实用的流程是：

1. 导入 STL 模型
2. 坐标归正
3. 查看整体相对高度云图
4. 圈选或三点定义分析面
5. 输出面积、平面度、粗糙度等参数
6. 导出 Excel 或 PDF 报告

对于经常处理 STL、3D 扫描、逆向建模、3D 打印检测或科研模型数据的人来说，这类流程可以明显减少手工测量和重复整理数据的时间。

欢迎交流 STL 模型分析、坐标归正、云图显示和报告输出方面的实践问题。
