阅读本文你将了解： LogSegment 的稀疏索引为什么和 Kafka 长得一样、PK 表"先写 WAL 再写 RocksDB"的顺序为什么不能反、RocksDB 那几个关键参数的含义、以及三种 Merge Engine 该怎么选。

配套图表：class-02-storage-engine、class-04-merge-engine

难度：⭐⭐⭐ | 适合人群：要做表设计与性能调优的开发

一、场景：一次"加个字段"引发的事故

先看一个真实场景。

某风控团队有一张用户行为表，200 多个字段，日均 20 亿条。他们用 Flink 做实时特征计算，实际只用到其中 5 个字段：

SELECT user_id, event_type, amount, device_id, event_time
FROM user_behavior
WHERE event_type = 'PAY';

但底层是 Kafka，Flink 的 Source 必须把整行 200 个字段全部拉下来，再在内存里做投影和过滤。结果：

• 网络带宽：高峰期 12 Gbps，其中 97% 是无效字段
• Flink TM 内存：经常 OOM，因为反序列化后的完整对象太大
• 端到端延迟：P99 达到 3 秒

后来他们加了第二个需求：风控规则要查用户最近 30 天的累计交易额。原来的做法是把结果写到 Redis，但维表关联又引入了新的网络往返。

这两个需求，本质上是在问两件事：

Fluss 的答案是：同一张表，同时给你 LogStore 和 KvStore 两套引擎。

这一篇我们就拆开看这两套引擎。

二、图 1：存储引擎类图

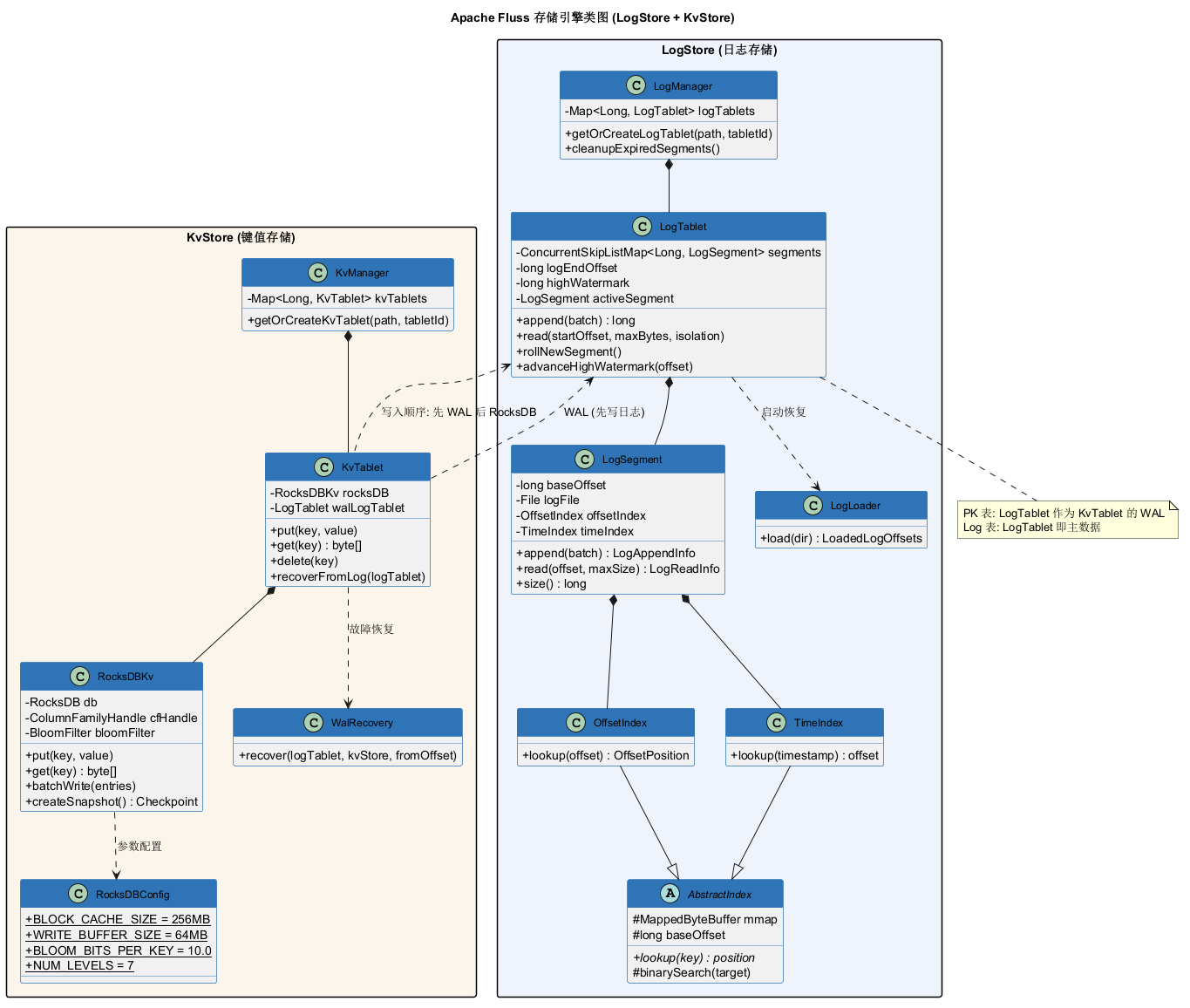

这张图分了两个包：蓝色是 LogStore（日志存储），米色是 KvStore（键值存储）。

2.1 LogStore：和 Kafka 同构的设计

先看类关系链：

LogManager *– LogTablet *– LogSegment *– OffsetIndex
*– TimeIndex
LogTablet ..> LogLoader (启动恢复)

逐个说明：

熟悉 Kafka 的同学看到这张表应该会心一笑——Fluss 的 LogStore 在设计上几乎和 Kafka 的分区存储是一一对应的。这不是巧合，因为"追加写 + 稀疏索引 + 顺序读"已经被证明是日志存储的最优解，没必要重新发明。

LogSegment 的三个文件

class LogSegment {
private final long baseOffset; // 段的起始 offset
private final File logFile; // 00000000000000000000.log
private final OffsetIndex offsetIndex; // …index
private final TimeIndex timeIndex; // …timeindex

public LogAppendInfo append(LogRecordsBatch batch) { /* … */ }
public LogReadInfo read(long offset, int maxSize) { /* … */ }
public long size() { /* … */ }
}

磁盘上的样子：

bucket-0/
├── 00000000000000000000.log 1073741824 (1GB，滚动阈值)
├── 00000000000000000000.index 1048576 (1MB，固定大小)
├── 00000000000000000000.timeindex 524288
├── 00000000000000368944.log 843215678 (当前活跃段)
├── 00000000000000368944.index
└── 00000000000000368944.timeindex

文件名就是该段的起始 offset，这个设计让"给定一个 offset，找到它在哪个段"变成一次对 ConcurrentSkipListMap 的 floorEntry() 查询，O(log n)。

稀疏索引：为什么不建全量索引？

OffsetIndex 不是每条消息都记一条索引，而是每隔 N 字节记一条。假设 N = 4096：

索引项：(相对 offset, 物理位置)
(0, 0)
(57, 4096) ← 第 57 条消息在文件的第 4096 字节
(128, 8192)
(201, 12288)
…

查 offset=150 的流程：

abstract class AbstractIndex {
protected MappedByteBuffer mmap; // 内存映射，零拷贝
protected long baseOffset;

public abstract OffsetPosition lookup(long key);
// 内部：二分查找找到 <= 150 的最大索引项 (128, 8192)
// 然后从文件 8192 字节处开始顺序扫描，直到找到 150
}

权衡：全量索引查找是 O(1) 但索引文件会和数据一样大；稀疏索引查找是 O(log n) + 少量顺序扫描，但索引只有数据量的千分之一。对于日志这种"绝大多数情况都是顺序读"的访问模式，稀疏索引明显更优。

这就是图中 AbstractIndex 用 mmap 字段的原因——索引文件用 MappedByteBuffer 内存映射，读索引不产生系统调用。

2.2 KvStore：RocksDB 的封装

KvManager *– KvTablet *– RocksDBKv ..> RocksDBConfig
KvTablet ..> LogTablet (作为 WAL)
KvTablet ..> WalRecovery (故障恢复)

关键在 KvTablet 这个类：

class KvTablet {
private final RocksDBKv rocksDB; // 实际存储
private final LogTablet walLogTablet; // 指向同一 Tablet 的 LogTablet

public void put(byte[] key, byte[] value) { /* … */ }
public byte[] get(byte[] key) { /* … */ }
public void delete(byte[] key) { /* … */ }
public void recoverFromLog(LogTablet logTablet) { /* … */ }
}

注意 walLogTablet 这个字段——这是理解 PK 表的关键。

图中右下角那条最重要的关系：

LogTablet <.. KvTablet : "写入顺序：先 WAL 后 RocksDB"

为什么必须"先 WAL 后 RocksDB"？

因为 RocksDB 自身的 WAL 和 Fluss 的副本机制对不上。

假设我们只用 RocksDB（不写 Fluss 的 LogTablet），会发生什么：

1. Leader 写入 RocksDB 成功
2. Leader 宕机，还没来得及同步给 Follower
3. Follower 晋升为新 Leader
4. 新 Leader 的 RocksDB 里没有这条数据
5. Follower 重启后，如何追平？—— 没办法，因为 RocksDB 的 WAL 是本地的，
不参与副本复制，也没有统一的 offset 概念

所以 Fluss 的解法是：把 LogTablet 当作 KvTablet 的共享 WAL。

写入顺序：
① LogTablet.append(batch) → 产生全局递增 offset，参与 ISR 复制
② RocksDBKv.put(k, v) → 更新本地 LSM 树，提供点查能力

恢复顺序（节点重启）：
① 读取 RocksDB 的持久化状态
② 从 RocksDB 记录的 lastWrittenOffset 开始，回放 LogTablet 中之后的记录

这个"回放"就是图中的 WalRecovery：

class WalRecovery {
public void recover(LogTablet logTablet, RocksDBKv kvStore, long fromOffset) {
// 从 fromOffset 扫描到 LEO
// 对每条记录重新执行 KvTablet.put()
// RocksDB 的写入是幂等的（同 key 覆盖），所以重复回放安全
}
}

这个设计和 MySQL 的 redo log / HBase 的 WAL 是同一个思想：用一份顺序写日志来保证持久性，用一份随机写结构来保证查询性能。

RocksDBConfig 的几个关键参数

class RocksDBConfig {
public static final long BLOCK_CACHE_SIZE = 256 * 1024 * 1024; // 256MB
public static final long WRITE_BUFFER_SIZE = 64 * 1024 * 1024; // 64MB
public static final double BLOOM_BITS_PER_KEY = 10.0;
public static final int NUM_LEVELS = 7;
}

Bloom Filter 在这里的作用非常关键，它直接决定了"查一个不存在的 key"的代价：

没有 Bloom Filter：查 key → MemTable 未命中 → 遍历 L0 所有文件 → L1 → … → L6
最坏情况下要读 7 层的多个 SST 文件，几十次磁盘 IO

有 Bloom Filter： 查 key → MemTable 未命中 → Bloom 判断"一定不存在" → 直接返回 null
零次磁盘 IO

对于维表关联这种"大量 key 命不中"的场景，Bloom Filter 能把 P99 延迟压到亚毫秒级。下一节讲 Lookup 时序图时会再看到它。

2.3 回到场景：这套设计解决了什么？

回到开头的风控场景，如果改用 Fluss PK 表：

CREATE TABLE user_behavior (
user_id BIGINT,
event_type STRING,
amount DECIMAL(18, 2),
device_id STRING,
event_time TIMESTAMP(3),
— … 还有 195 个字段
PRIMARY KEY (user_id, event_time) NOT ENFORCED
) WITH (
'bucket.num' = '64',
'table.merge-engine' = 'deduplicate'
);

需求 1（只读 5 列）：靠 LogStore 的 Arrow 列式格式 + 列裁剪解决（第 3 篇详述）。

需求 2（查累计交易额）：靠 KvStore 的点查解决：

— 直接点查，不用再往 Redis 写一份
SELECT balance FROM user_profile WHERE user_id = 10086;

三、图 2：Merge Engine 类图

有了 KvStore，就带来一个新问题：同一个 key 被写入多次时，应该保留哪个值？

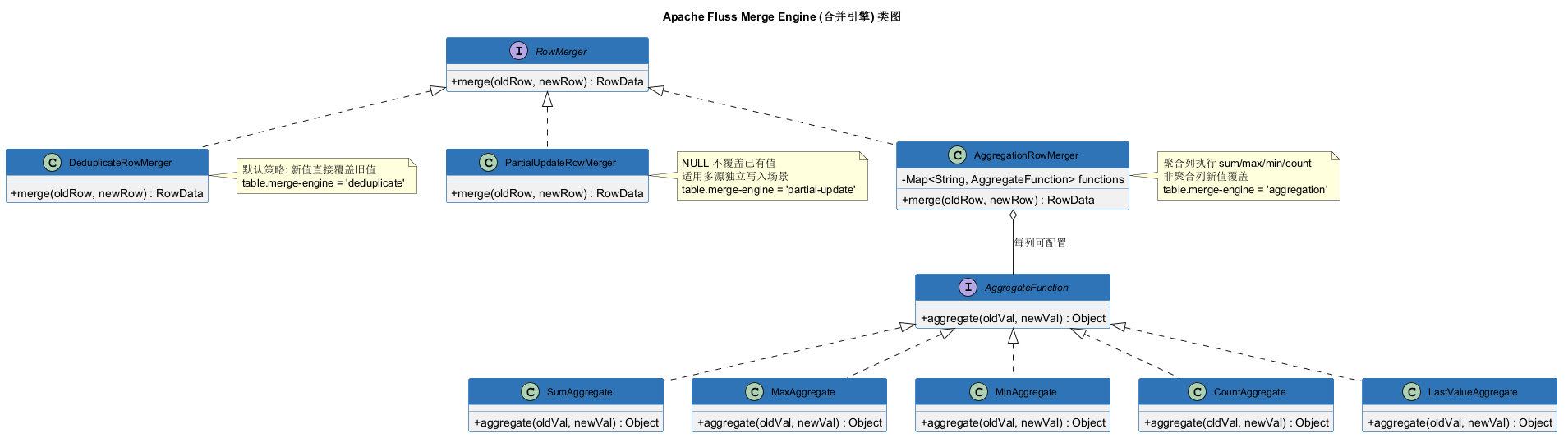

这就是 Merge Engine 要回答的。图中 RowMerger 接口有三个实现：

interface RowMerger {
RowData merge(RowData oldRow, RowData newRow);
}

3.1 Deduplicate（默认）：新值覆盖旧值

CREATE TABLE user_profile (
user_id BIGINT,
name STRING,
age INT,
city STRING,
PRIMARY KEY (user_id) NOT ENFORCED
) WITH (
'bucket.num' = '16',
'table.merge-engine' = 'deduplicate' — 默认值，可省略
);

行为：

class DeduplicateRowMerger implements RowMerger {
public RowData merge(RowData oldRow, RowData newRow) {
return newRow; // 就这么简单
}
}

适用场景：维表、CDC 同步的目标表（源端发来的是完整的行镜像）。

3.2 PartialUpdate：NULL 不覆盖

这是 Fluss 最有实用价值的特性之一。

CREATE TABLE user_tags (
user_id BIGINT,
tag1 STRING,
tag2 STRING,
tag3 STRING,
PRIMARY KEY (user_id) NOT ENFORCED
) WITH ('table.merge-engine' = 'partial-update');

— 三个不同的业务系统各自写入自己负责的列
INSERT INTO user_tags VALUES (1, 'vip', NULL, NULL); — 会员系统
INSERT INTO user_tags VALUES (1, NULL, 'tech', NULL); — 内容系统
INSERT INTO user_tags VALUES (1, NULL, NULL, 'gamer'); — 游戏系统

— 最终结果：(1, 'vip', 'tech', 'gamer')

class PartialUpdateRowMerger implements RowMerger {
public RowData merge(RowData oldRow, RowData newRow) {
// 逐列：newRow 该列为 NULL 则保留 oldRow 的值，否则用新值
}
}

这个特性解决了一个经典的工程难题：宽表的多源拼接。

传统做法要用 Flink 做多流 Join：

— 传统方案：三流 Join，状态巨大
SELECT a.user_id, a.tag1, b.tag2, c.tag3
FROM member_stream a
LEFT JOIN content_stream b ON a.user_id = b.user_id
LEFT JOIN game_stream c ON a.user_id = c.user_id;

这个 Join 的状态量是三个流的状态之和，而且任何一条流迟到都会触发回撤。

用 Partial Update 之后，三个系统各自独立写入同一张表的不同列，完全不需要 Join：

会员系统 → INSERT (user_id, tag1, NULL, NULL) ─┐
内容系统 → INSERT (user_id, NULL, tag2, NULL) ─┼→ Fluss 自动合并
游戏系统 → INSERT (user_id, NULL, NULL, tag3) ─┘

注意事项：

3.3 Aggregation：把聚合下推到存储层

CREATE TABLE user_stats (
user_id BIGINT,
total_spent DECIMAL(18, 2),
order_count INT,
last_login TIMESTAMP(3),
PRIMARY KEY (user_id) NOT ENFORCED
) WITH (
'table.merge-engine' = 'aggregation',
'fields.total_spent.aggregate-function' = 'sum',
'fields.order_count.aggregate-function' = 'sum',
'fields.last_login.aggregate-function' = 'last_value'
);

写入效果：

INSERT INTO user_stats VALUES (1, 100.00, 1, TIMESTAMP '2026-08-01 10:00:00');
INSERT INTO user_stats VALUES (1, 50.00, 1, TIMESTAMP '2026-08-01 11:30:00');
INSERT INTO user_stats VALUES (1, 200.00, 1, TIMESTAMP '2026-08-01 12:00:00');

— 表中最终只有一行：(1, 350.00, 3, 2026-08-01 12:00:00)

图中 AggregationRowMerger 持有 Map<String, AggregateFunction>：

class AggregationRowMerger implements RowMerger {
private final Map<String, AggregateFunction> functions; // 每列可配置

public RowData merge(RowData oldRow, RowData newRow) {
// 遍历每一列：
// 配置了聚合函数 → 执行 functions.get(col).aggregate(oldVal, newVal)
// 未配置 → 新值覆盖（退化成 Deduplicate）
}
}

五种 AggregateFunction 实现：

这个特性的价值：把聚合状态从 Flink 下推到存储层。

传统做法：

— Flink 里做聚合，状态存 RocksDB StateBackend
SELECT user_id, SUM(amount), COUNT(*)
FROM orders GROUP BY user_id;
— 问题：状态随 user_id 数量线性增长，亿级用户 = TB 级状态
— Checkpoint 慢，恢复慢

用 Aggregation Merge Engine：

— Flink 只需要做简单的转发
INSERT INTO user_stats SELECT user_id, amount, 1, event_time FROM orders;
— 聚合在 Fluss 服务端完成，Flink 作业无状态

这样一来，Flink 作业变成了无状态的纯转发，Checkpoint 秒级完成，扩缩容秒级生效。这就是 Fluss 宣传的"状态外部化"的一部分。

3.4 Merge Engine 选型决策树

需要按主键查询/更新吗？
│
├─ 否 → Log 表（无需 Merge Engine，只有 LogStore）
│
└─ 是 → PK 表，选哪个 Merge Engine？
│
├─ 每次写入都是完整行镜像（如 CDC）
│ └─ deduplicate（默认）
│
├─ 多个数据源各自写不同的列
│ └─ partial-update
│
└─ 需要累加/取最大最小/计数
└─ aggregation

3.5 三种引擎的代价对比

注意：partial-update 和 aggregation 在合并时需要先读出旧值，所以它们的写入路径比 deduplicate 多一次 RocksDB 读。如果旧值在 block cache 里，这次读是微秒级；如果不在，会有一次磁盘 IO。调优方向就是把 BLOCK_CACHE_SIZE 调大，让热 key 常驻内存。

四、动手验证

4.1 观察 LogSegment 的滚动

# 创建一个段大小很小的表（生产不要这么干，这里是为了观察）
CREATE TABLE seg_test (
id BIGINT, payload STRING
) WITH ('bucket.num' = '1', 'log.segment.size' = '1MB');

— 持续写入，观察文件滚动
watch -n 1 'ls -la /data/fluss-server/data/log/fluss/seg_test/bucket-0/'

你会看到 00000000000000000000.log 写满 1MB 后，出现 00000000000000012345.log，文件名就是新段的起始 offset。

4.2 验证 Partial Update 的合并行为

— Flink SQL 客户端
CREATE TABLE user_tags (
user_id BIGINT, tag1 STRING, tag2 STRING, tag3 STRING,
PRIMARY KEY (user_id) NOT ENFORCED
) WITH ('table.merge-engine' = 'partial-update');

INSERT INTO user_tags VALUES (1, 'vip', NULL, NULL);
INSERT INTO user_tags VALUES (1, NULL, 'tech', NULL);
INSERT INTO user_tags VALUES (1, NULL, NULL, 'gamer');

SELECT * FROM user_tags WHERE user_id = 1;
— 预期：1, vip, tech, gamer

4.3 验证 Aggregation 的累加

CREATE TABLE user_stats (
user_id BIGINT, total_spent DECIMAL(18,2), order_count INT,
PRIMARY KEY (user_id) NOT ENFORCED
) WITH (
'table.merge-engine' = 'aggregation',
'fields.total_spent.aggregate-function' = 'sum',
'fields.order_count.aggregate-function' = 'sum'
);

INSERT INTO user_stats VALUES (1, 100.00, 1);
INSERT INTO user_stats VALUES (1, 50.00, 1);
INSERT INTO user_stats VALUES (1, 200.00, 1);

SELECT * FROM user_stats WHERE user_id = 1;
— 预期：1, 350.00, 3

五、生产实践要点

5.1 Bucket 数量怎么定

bucket.num 是 PK 表最重要的参数，因为它决定了并发度和数据分布的均匀性，且后期调整代价大。

— 估算公式
bucket.num ≈ max(预期峰值写入 QPS / 单 bucket 吞吐, TabletServer 数 × 2~4)

经验值：

注意：bucket.num 只能在建表时指定。要修改只能重建表迁移数据。所以宁可一开始就给大一点。

5.2 RocksDB 调优

默认参数对中小规模够用，但如果点查 QPS 很高（> 10万/s），需要调：

# tablet-server.yaml
# 增大 block cache（但要给 Flink TM 留内存）
rocksdb.block.cache.size: 1GB
# 增大 MemTable，减少 flush（写多读少场景）
rocksdb.write.buffer.size: 128MB
# 限制 L0 文件数，避免读放大
rocksdb.level0.slowdown-writes-trigger: 20
rocksdb.level0.stop-writes-trigger: 36

5.3 磁盘选型

推荐：NVMe SSD
避免：网络盘（云盘）、HDD

原因：RocksDB 的 compaction 是随机 IO 密集型，网络盘的 IOPS 和延迟都不达标。如果只能用云盘，选择 ESSD PL1 以上规格。

5.4 容量规划

PK 表单副本占用 ≈ LogStore 数据 + KvStore 数据
≈ 原始数据量 × (1 + 1.5) # RocksDB 有空间放大
≈ 原始数据量 × 2.5

再乘以副本数（默认 3）：总占用 ≈ 原始数据量 × 7.5

这也是为什么 Log 表比 PK 表"便宜"很多——Log 表只有 1x 数据 × 3 副本 = 3x。

六、排障手册

七、小结

下一篇，我们把这两套引擎串起来，跟踪一次写入、一次流式读取、一次点查的完整调用链。
