基于STM32单片机多种波形信号发生器设计

文章目录

• 设计内容
• 设计内容
• 系统方案设计
• 实现效果
• 资源获取

设计内容

伴随数字电路和植入式系统不断发展，波形信号发生器在电子测量，电路调试以及实验教学等诸多领域得到更为全面的应用，传统信号源往往结构繁杂，造价偏高且功能较为单一，很难适应各种不同场景之下的灵活需求，于是，本文规划出一款依托STM32F103C8T6单片机的多功能波形信号发生器，该系统把AD9833当作核心波形产生芯片，并结合OLED屏幕，按键输入组件，RGB状态指示灯以及串口通讯，从而达成正弦波，方波，三角波等基础波形的输出，而且允许对频率，幅值等参数执行动态调整并及时显现出来。 用户通过五个功能按键来达成波形切换以及参数设置，OLED屏幕会及时显现当前信号的频率，幅值和波形种类，从而改善交互感受，该系统所产生的波形信号可借助外接示波器随时予以观测，以保证波形的精准度和稳定性，电路设计较为紧凑，构造明晰，程序控制逻辑稳固，具备较好的拓展能力和实用价值，此系统既适合于基本的实验教学，又能够充当低成本的植入式信号源供各类电子开发环境使用。

设计内容

本设计意在研发一款依靠STM32F103C8T6单片机的多功能波形信号发生器，针对教学实验，电路调整以及便携检测等应用场合，该发生器具有产生标准波形，动态调节参数，实施人机交互和即时显示等主要功能，系统通过整合波形生成芯片，显示单元，输入按键以及输出观测接口，给出一种低成本，易获取的小型信号源解决办法，总体设计要达成如下功能目的：： （1） 波形输出功能： 把AD9833当作核心DDS波形产生器件之后，系统就能稳固地输出正弦波，方波以及三角波这三种基本波形，其频率范围从Hz到MHz不等，而且波形转换反应迅速，所产生的输出信号可以接到示波器上以便随时观察并验证精度。 （2） 参数调节功能： 系统设置有五个功能按键，这些按键可用来执行不同的操作，其中包含波形类型选择，频率上升/下降，幅值增减以及操作模式转换等操作，它具有分级控制能力，可以实施细步长频率调节，从而符合对信号精度控制的要求。 （3） OLED显示功能： 采用0.96英寸OLED液晶屏作为人机交互界面，可以随时显现当下的波形种类，频率数值，幅值，电压单位以及占空比等重要信息，给予明晰而直观的界面回馈，提升用户操作的直观感受和方便程度。 （4） 状态提示功能： 通过一颗共阳极RGB三色LED灯来实施状态指示，不同颜色代表不同的波形种类或者工作状况，从而帮助用户迅速判别当前所处的系统模式，加强交互的速度与可视性。 （5） 通信扩展功能： 系统保留了 USART 串口接口，这给后续连接上位机实施波形设置，参数调试或者远程控制留下了拓展余地，提升了系统的可升级性和工程适配性。 整体电路设计遵循简洁、 高效且便于守护的准则，模块划分恰当，软件逻辑明晰稳定，硬件选取考虑实用性并控制成本，从而保证系统运行时可靠又灵活，这个信号发生器既可用作教学实验平台，又能成为工程开发场合的便捷检测和调节器具，有着宽广的应用前景和推行意义。

系统方案设计

按照设计目的，本系统把 STM32F103C8T6 单片机当作控制核心，再加上 AD9833 数字波形产生芯片，OLED 显示屏，LED 状态指示灯以及五个功能按键，从而形成起一套功能较为全面，结构比较简单的多波形信号产生系统，该系统通过 AD9833 模块达成对正弦波，方波，三角波等常规波形的输出，并显现于外接示波器之上，而且允许对频率，幅值等参数实施动态调节，适合用在电子检测或者教学示范方面，使用者借助按键能够执行波形种类的转换，频率的调节，幅值的更改等操作，其操作逻辑较为直观，利于迅速完成目标输出信号的设置。 OLED显示屏可随时显示当下波形名称，输出频率，幅值以及占空比这些重要参数信息，从而优化了系统的可视化程度及其给使用者带来的感受，LED灯在不同状态时会用不一样的颜色来指示当前系统所处的是设置，输出还是等待状态，这样就加强了操作进程中反馈的直观程度，该系统还设有USART通信接口，这对之后达成PC端关联控制，远距离数据传送或者调试之类的功能给予了拓展方面的支撑。 电源部分通过 USB Type – C 接口供电，其通用性与稳定性较好，该系统能够输出到示波器上实施波形观察及参数核对，保证输出信号品质优良，频率稳定且波形完好，从而符合日常电子工程方面的需求，整个系统的总体架构可看图 2-1。

图2-1 系统整体结构示意图

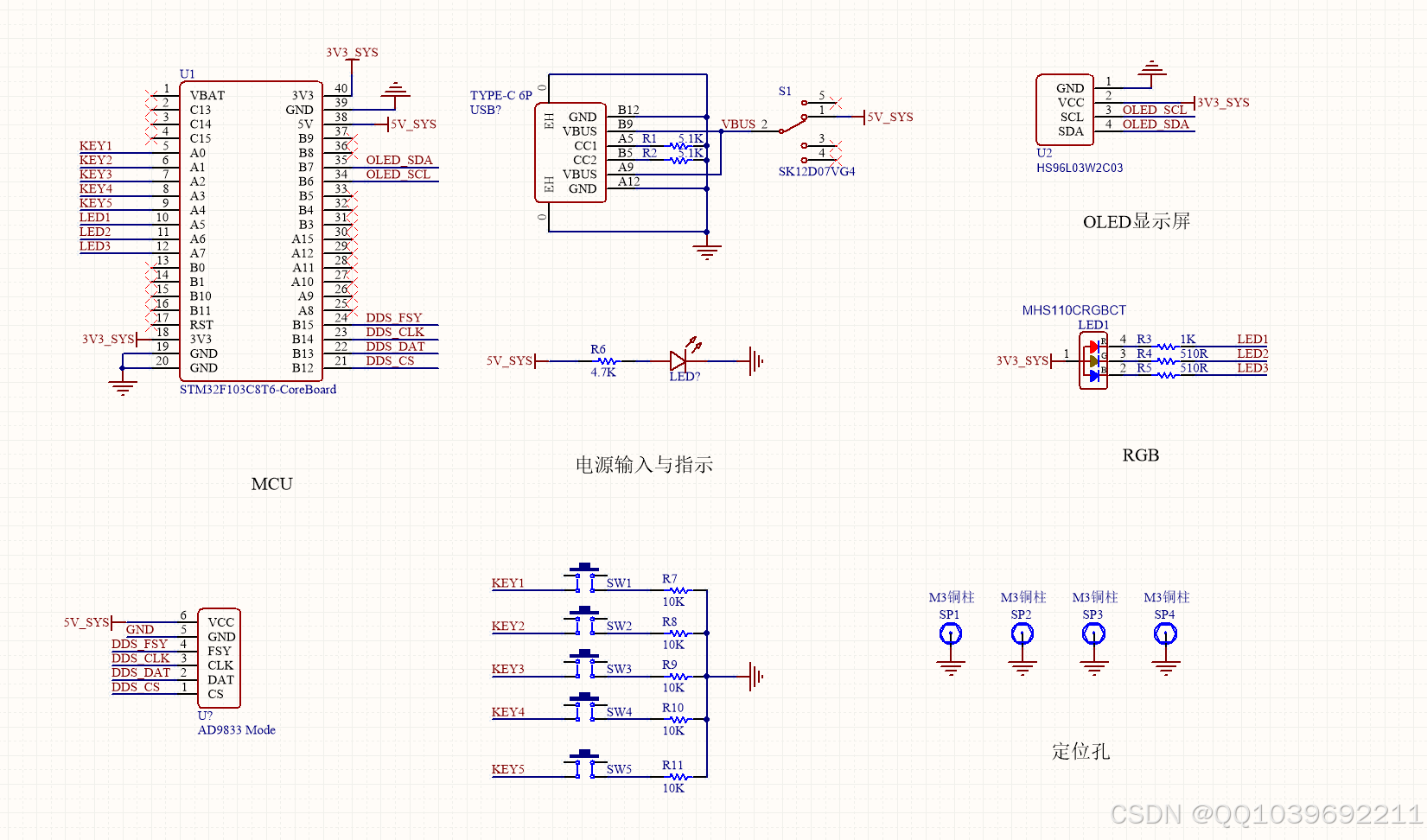

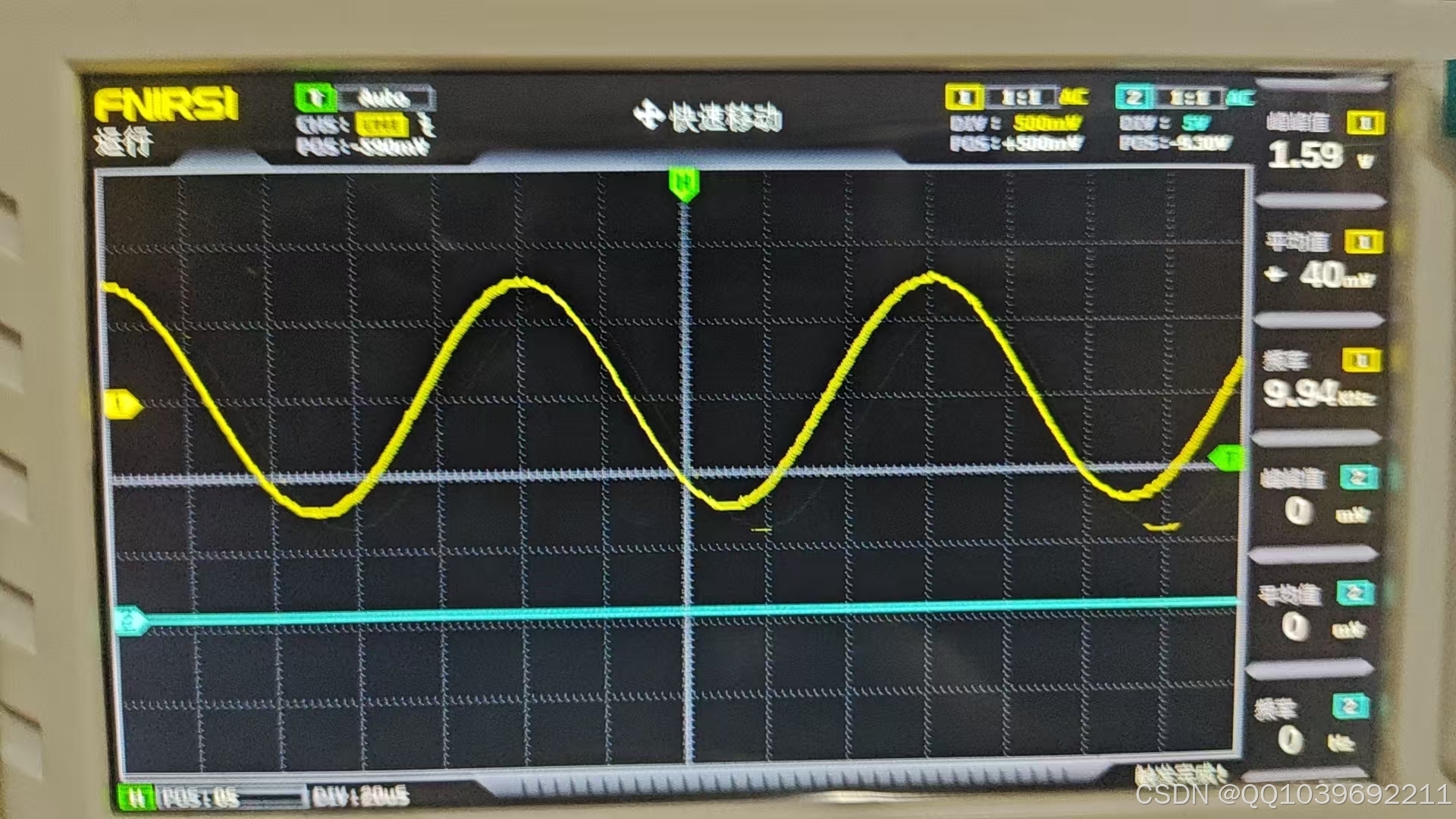

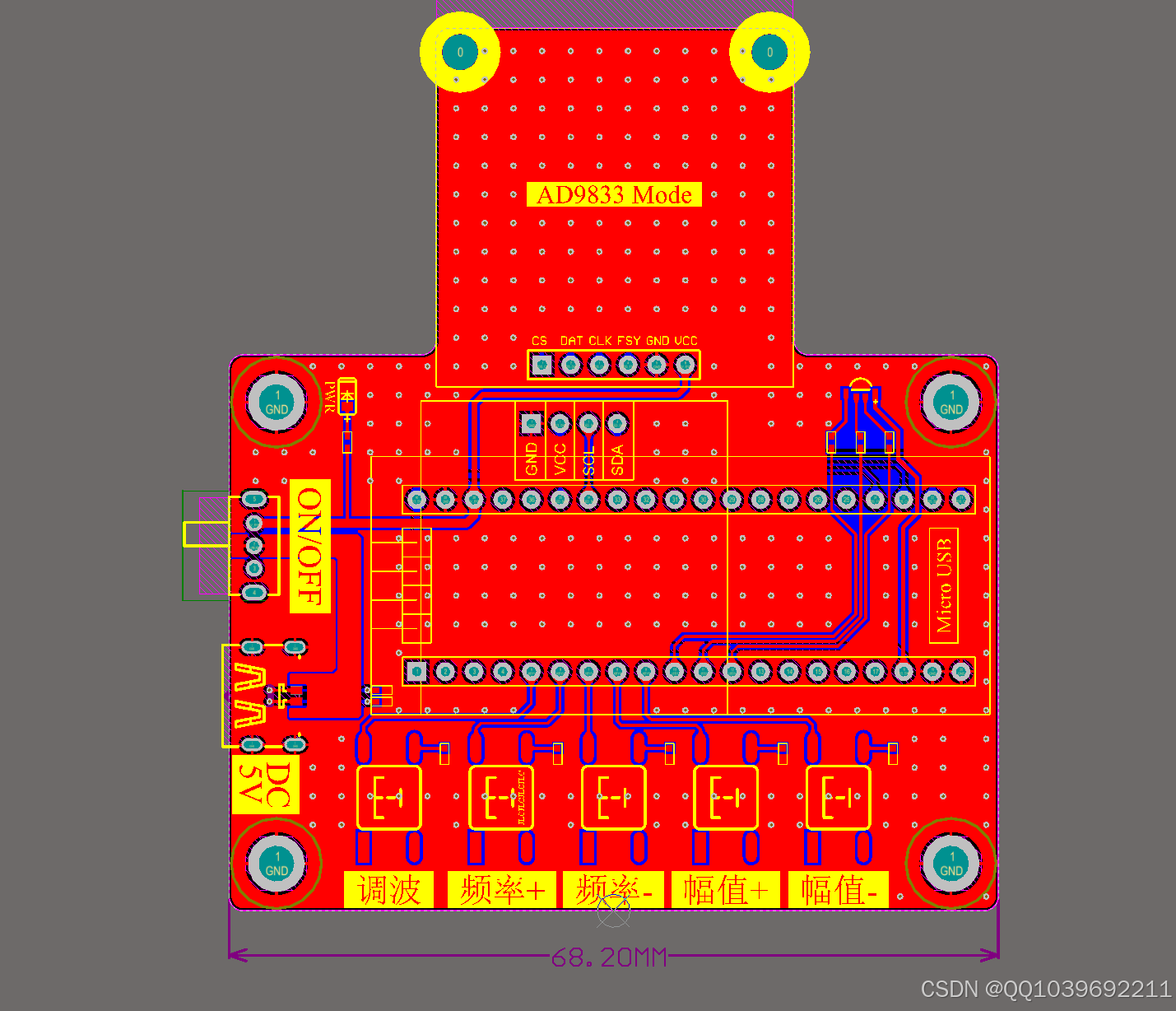

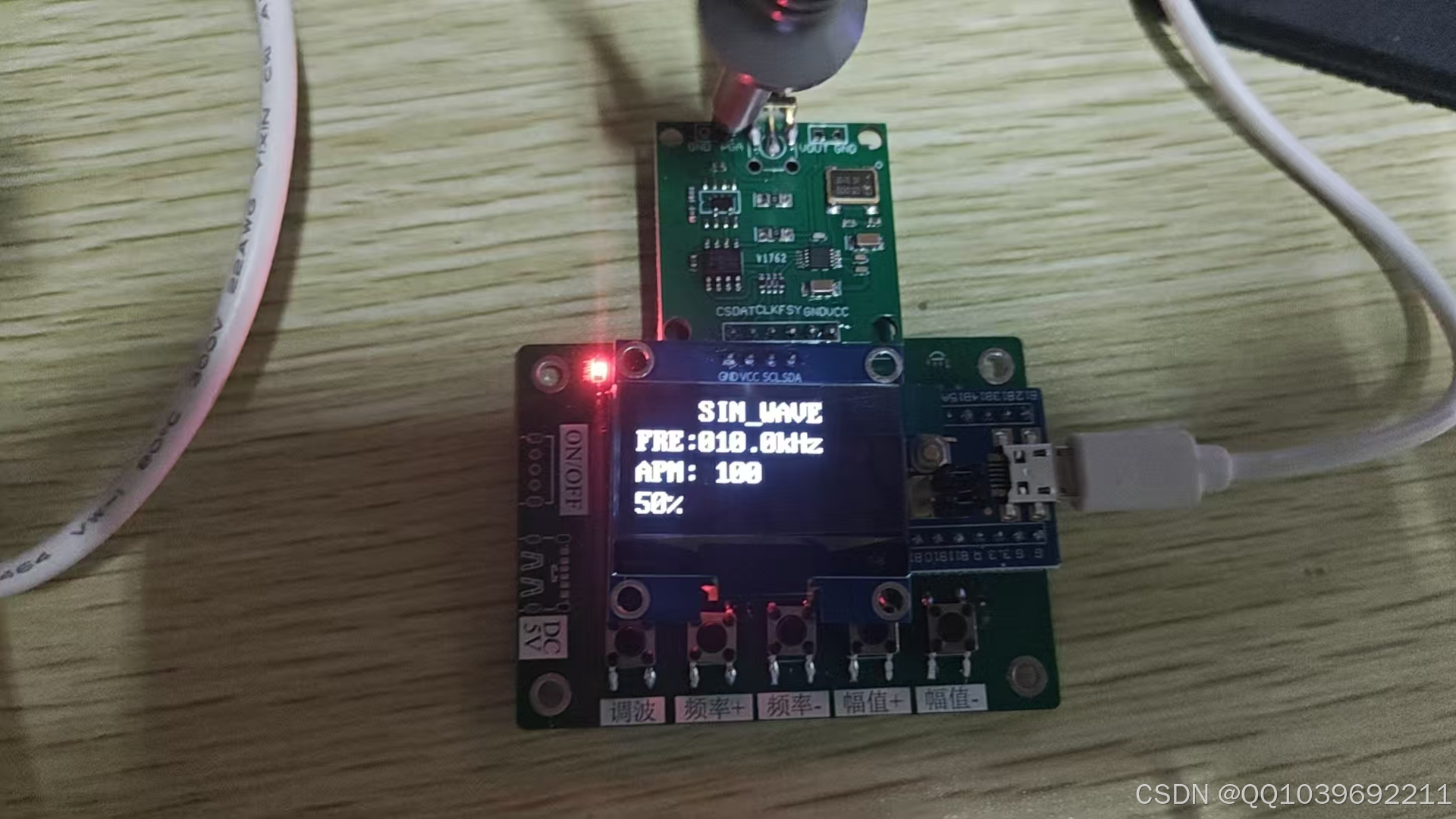

实现效果

资源获取
