项目研究背景

随着我国医疗卫生事业的发展与人口老龄化程度的加深，静脉输液作为临床最常用的给药方式，其安全性受到社会广泛关注。输液对象中老年与体弱患者占比较高，其心率、血氧等生命体征同样需要关注。日常护理中，护士需频繁巡视病房，人工观察滴速与药液余量，强度大、效率低，夜间或陪护缺位时容易观察疏漏、处置不及时；传统输液装置滴速依赖人工经验，缺乏对滴速、药液有无等参数的自动监测与闭环调节能力；药液温度偏低时直接输入易引起血管不适；输液过程中一旦发生回血，若不及时处置可能造成凝血堵管；输液信息局限于床旁，缺少现场图像等直观信息辅助远程判断。近年来，嵌入式技术、传感器技术与物联网技术迅速发展，光电传感、图像监测与无线通信技术成熟普及，为输液过程与患者状态的一体化监控提供了可行路径。在此背景下，本课题设计一种基于STM32单片机的智能输液监控系统，在此基础上增加心率血氧检测与摄像头监测功能，对减轻护理人员负担、提升输液安全性具有积极的现实意义。

摘要

针对传统输液滴速依赖人工调节、回血与生命体征异常难以及时发现的问题，设计了基于STM32单片机的智能输液监控系统。系统以红外模块检测滴速，非接触液位传感器判断药液有无，防水温度传感器检测药液温度，回血模块监测回血状态，MAX30102检测心率血氧，TFT彩屏实时显示；滴速异常时步进电机自动加减速，温度越限自动开关加热；数据经WIFI上传手机端，支持远程阈值设置，异常时声光报警并推送手机端提醒。测试表明，系统运行稳定、报警及时。

总体方案

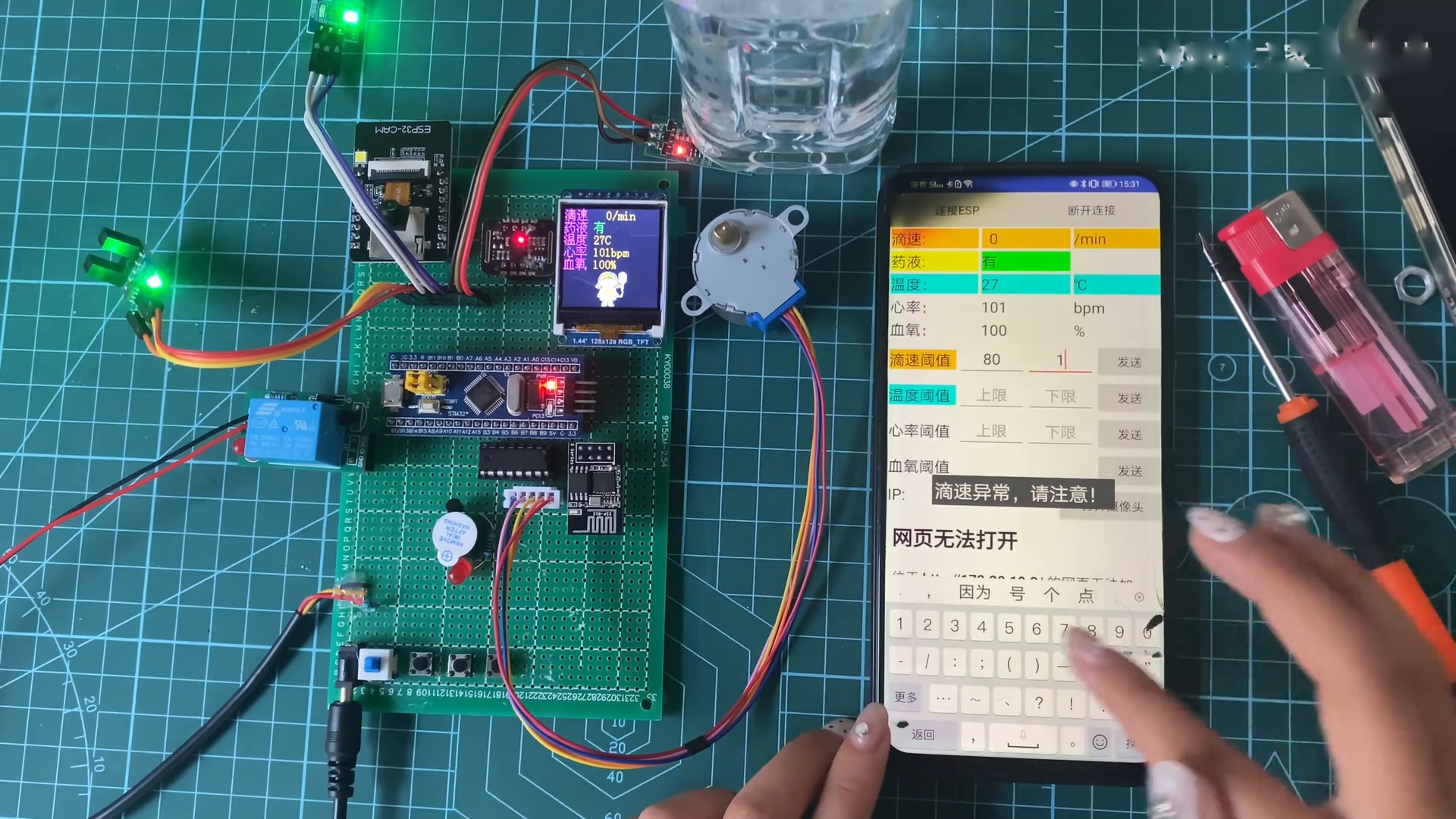

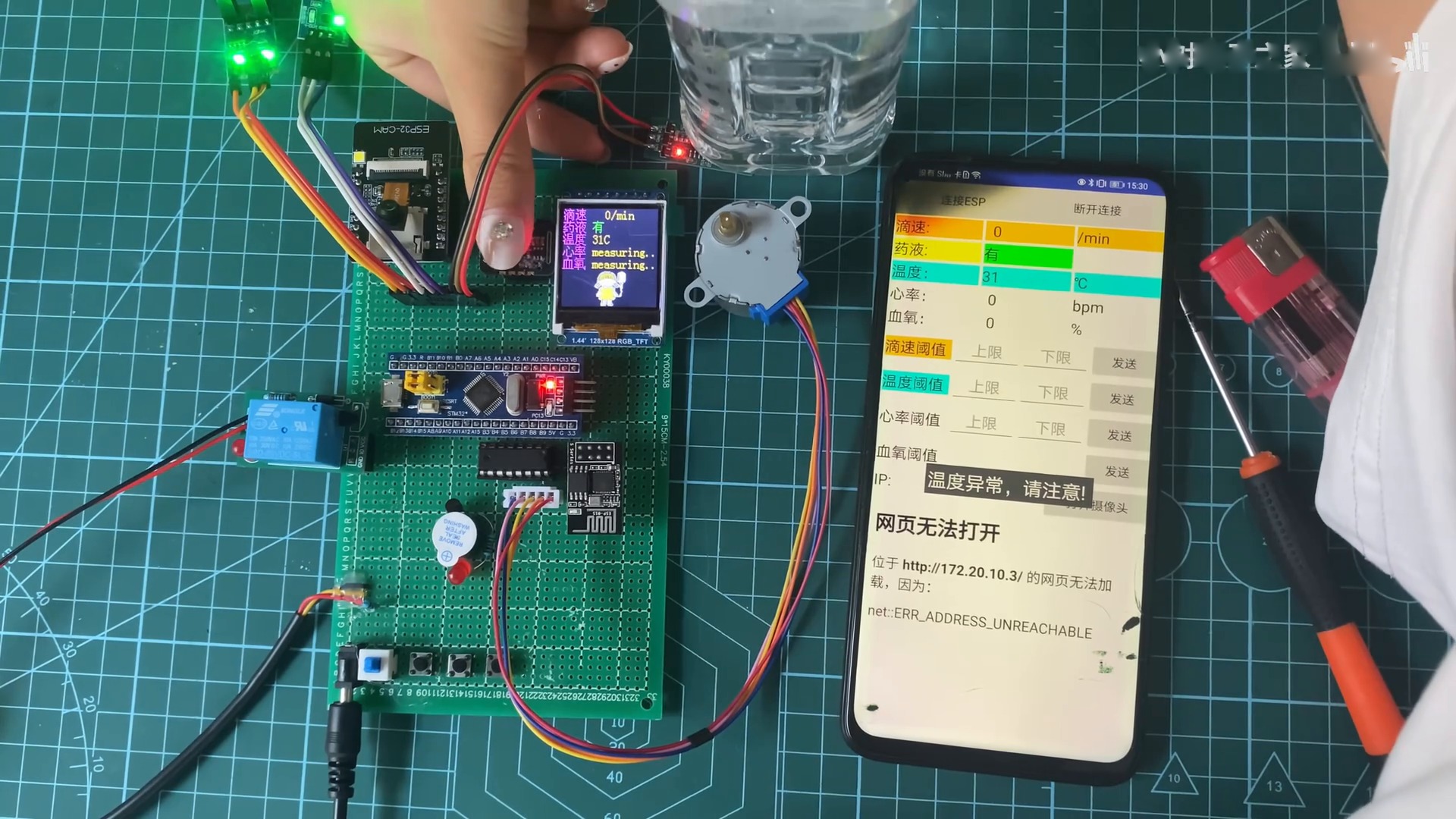

本系统采用"传感器与图像采集—单片机处理—执行显示与无线传输"的总体架构。数据采集层由红外测速模块、非接触液位传感器、防水型药液温度传感器、回血检测模块、MAX30102心率血氧传感器和摄像头组成；主控层以STM32单片机为核心，完成信号处理、阈值判断、闭环控制决策与人机交互管理；执行与输出层由步进电机、加热模块、蜂鸣器报警电路、TFT彩屏和WIFI通信模块组成，实现本地控制显示与手机端远程监控。系统整体硬件方案如下：

主控模块：采用STM32F103C8T6单片机最小系统板作为控制核心，该芯片基于ARM Cortex-M3内核，主频72MHz，具备多路串口、定时器与ADC资源，可满足多传感器采集、双闭环控制与无线通信的需求，开发资料成熟，适合本科毕业设计的技术水平。

显示模块：采用TFT彩屏（ST7735/ILI9341驱动），通过SPI接口与单片机通信，实时显示滴速、药液有无、药液温度、心率、血氧、回血状态及各项阈值等传感器参数。

滴速检测模块：采用红外对管测速模块，安装于滴壶两侧，药液滴落遮挡光路产生脉冲，单片机通过外部中断计数换算实时滴速。

液位检测模块：采用非接触式电容液位传感器，贴合输液瓶/袋外壁检测液位变化，实现药液有无判断，不接触药液、安全卫生。

温度检测模块：采用防水型DS18B20温度传感器，探头贴近输液管路检测药液温度，单总线接口电路简单、精度满足控温要求。

心率血氧检测模块：采用MAX30102光电传感器，通过I2C接口与单片机通信，利用红光与红外光对血液容积变化的反射测量原理，实现心率与血氧饱和度的实时检测，检测时将手指轻触传感器窗口即可。

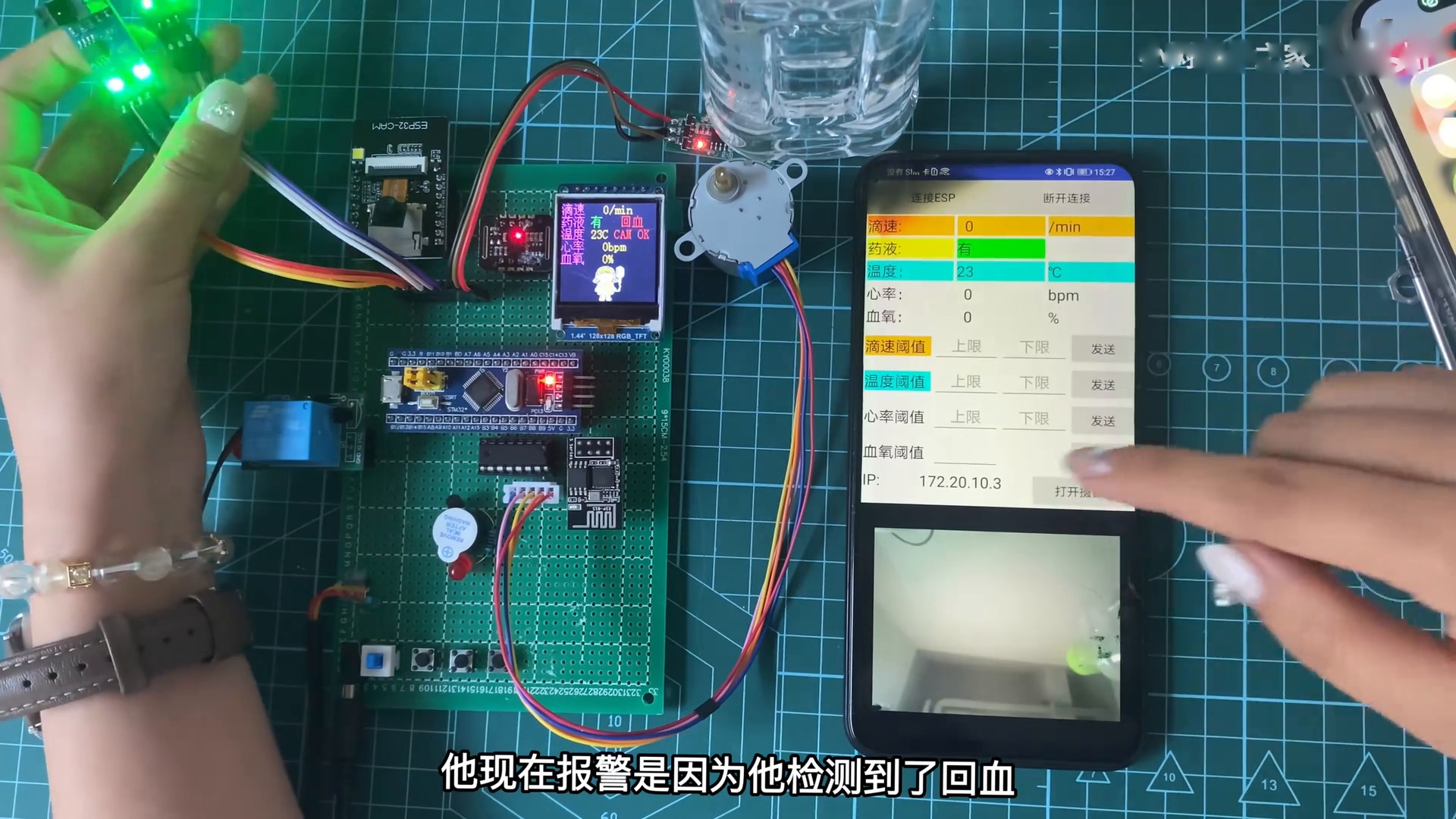

回血检测模块：采用红外对射式回血检测模块，卡装于输液管针头端管路处，发生回血时管内液体透光特性变化，模块输出电平跳变，单片机检测后立即触发报警。

图像监测模块：采用摄像头模块对输液现场进行图像监测，便于直观查看输液状态与患者情况，辅助远程判断。

加热模块：采用加热片对输液管路加温，由单片机通过继电器或MOS管驱动电路控制通断，实现药液恒温控制。

调速执行模块：采用28BYJ-48步进电机配合ULN2003驱动板，滴速过低时电机正转模拟加速，滴速过高时反转模拟减速。

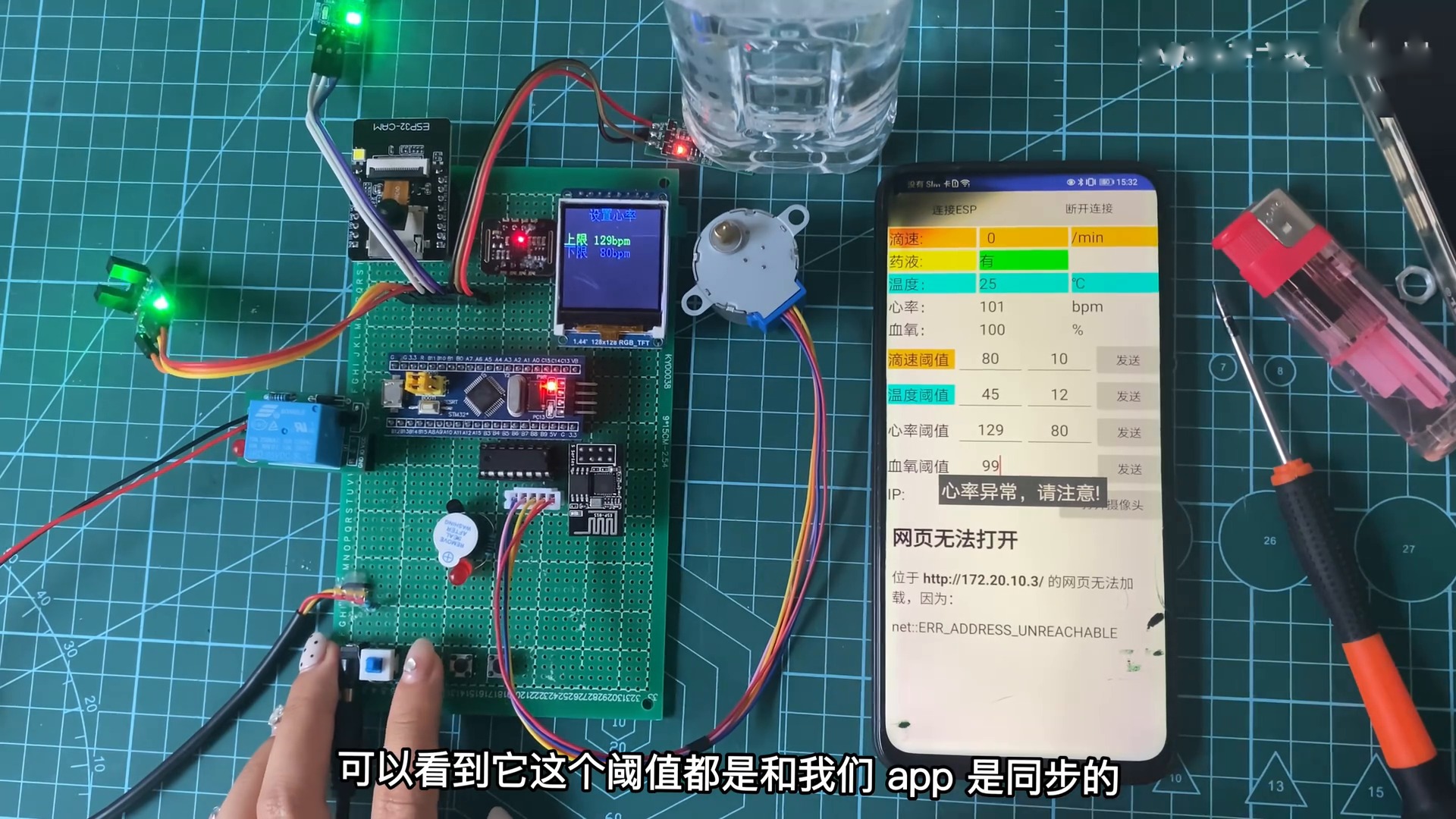

WIFI通信模块：采用ESP8266 WIFI模块，通过串口AT指令与单片机通信，将监测数据上传至手机端显示，接收手机端阈值设置命令，异常时推送报警文字提醒。

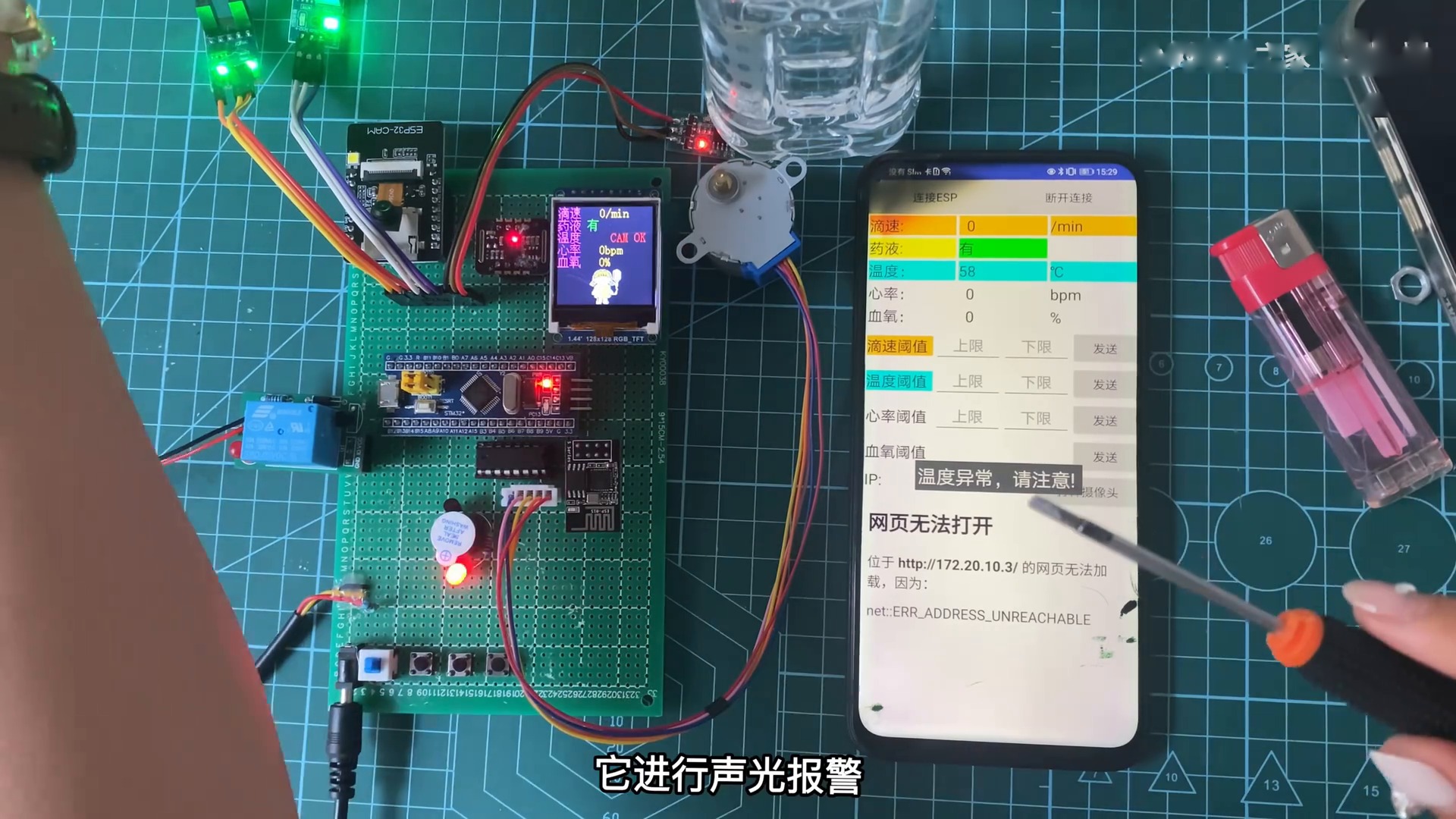

报警与电源模块：由有源蜂鸣器和LED构成声光报警电路；独立按键用于本地设置滴速、温度与心率血氧阈值；系统采用DC 5V供电，经AMS1117稳压输出3.3V为各模块供电。

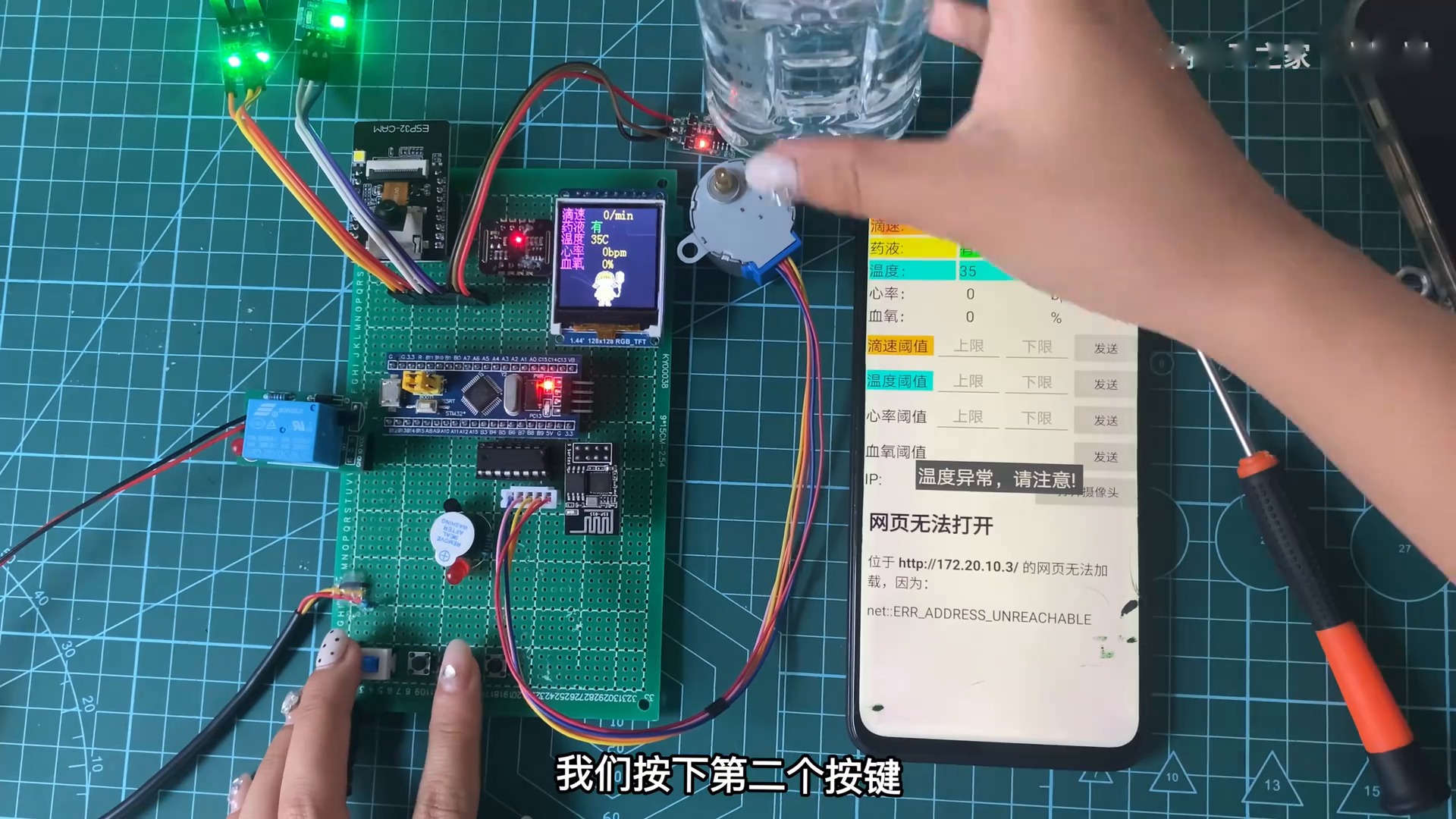

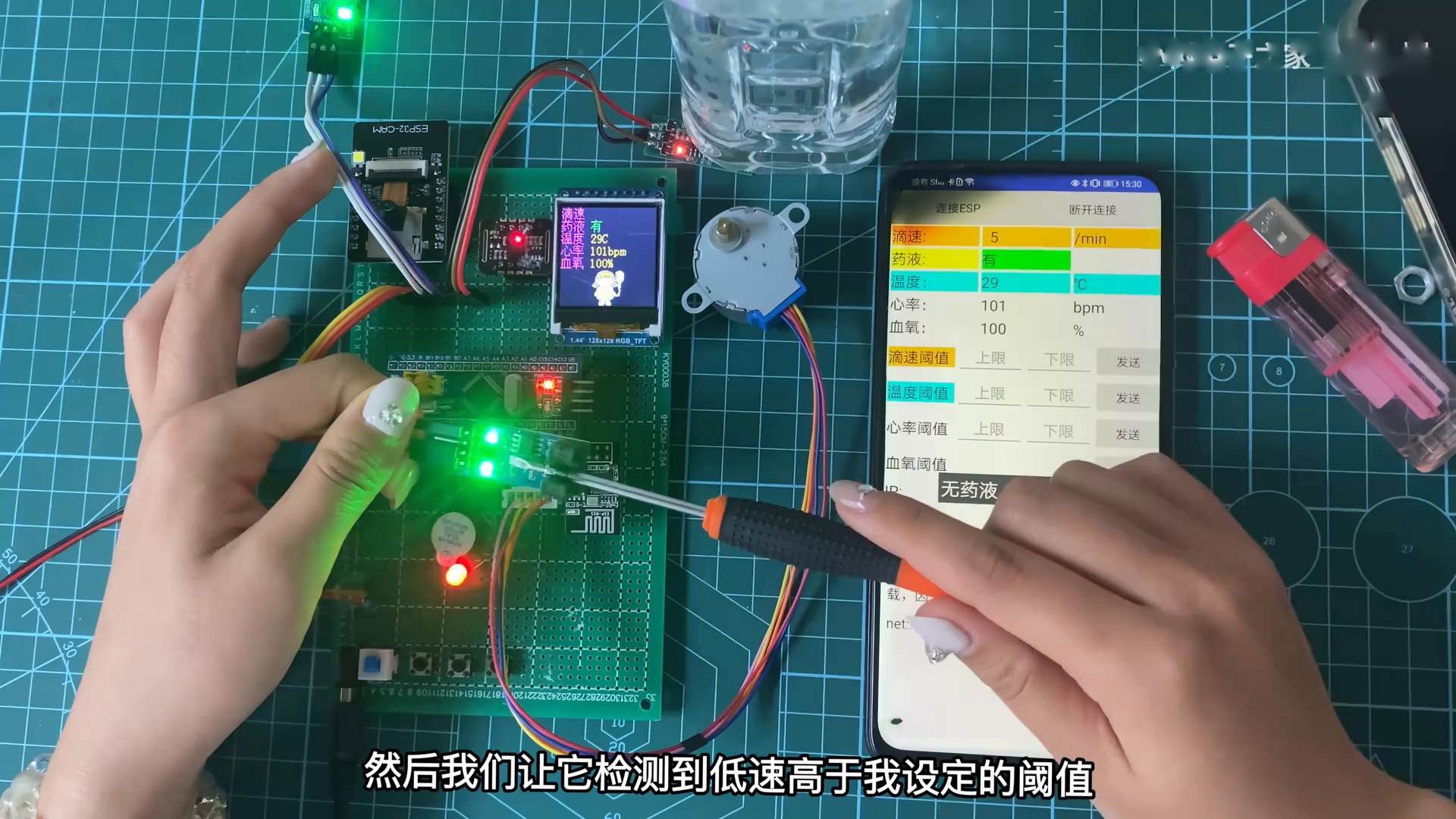

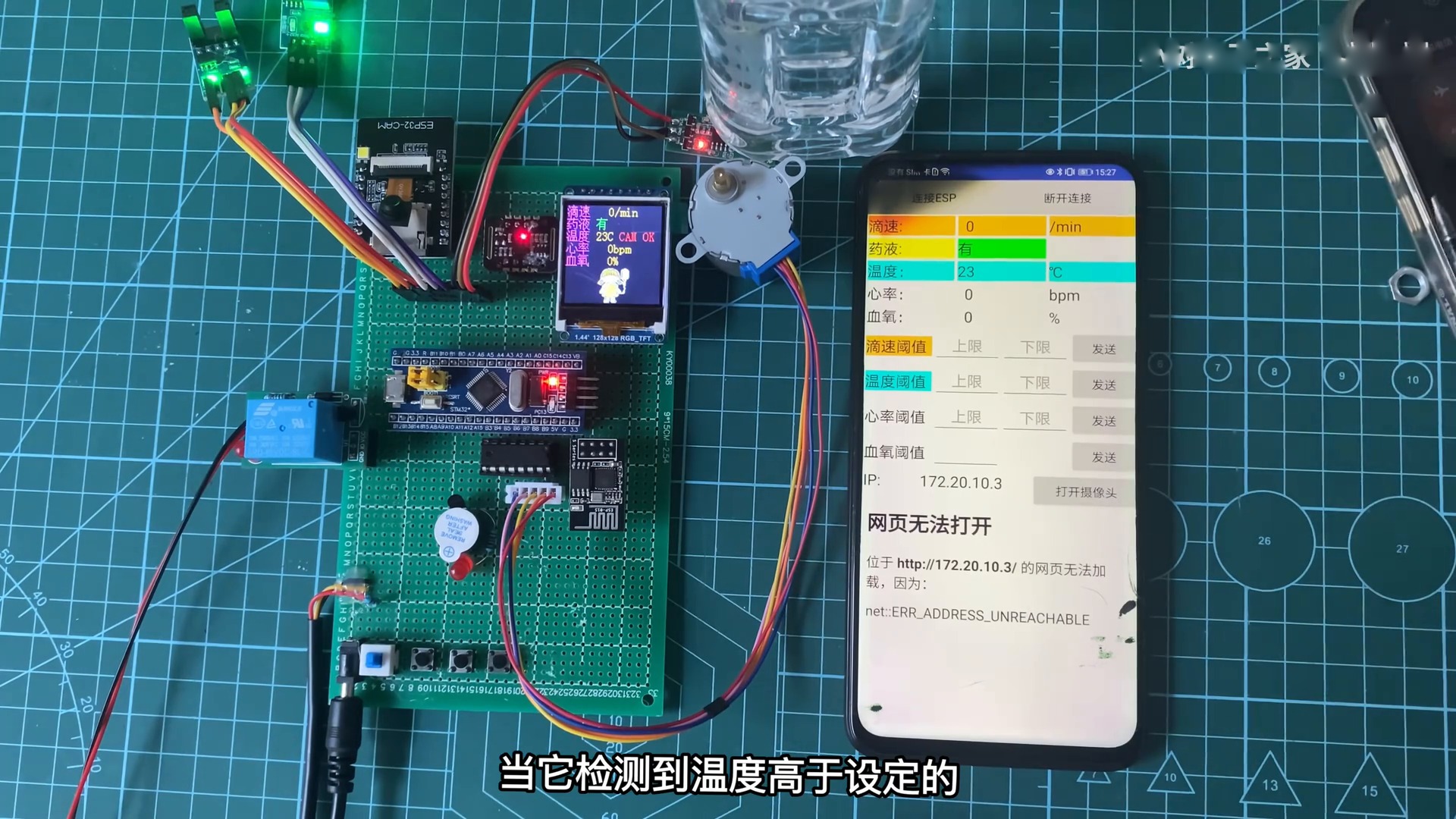

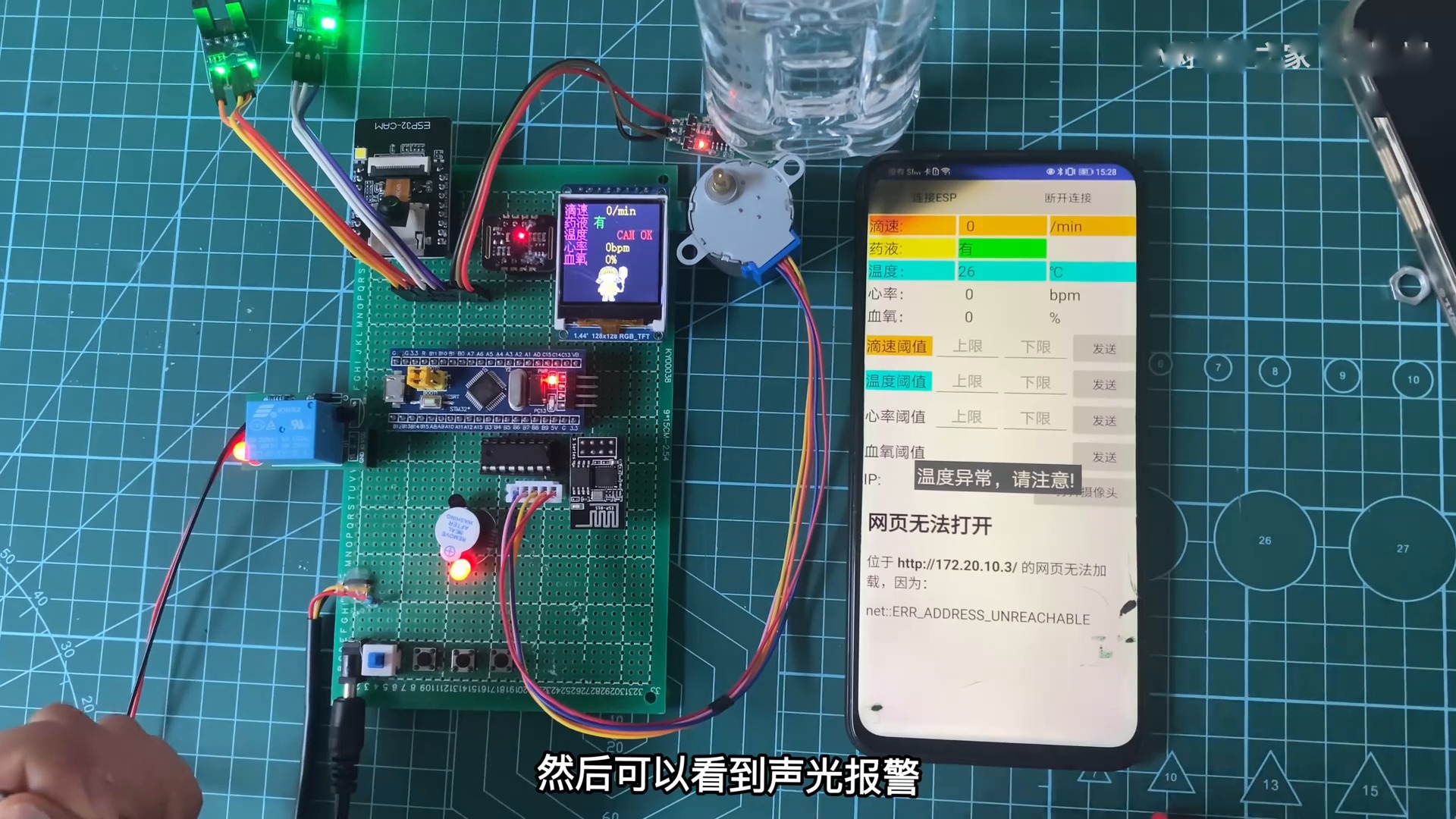

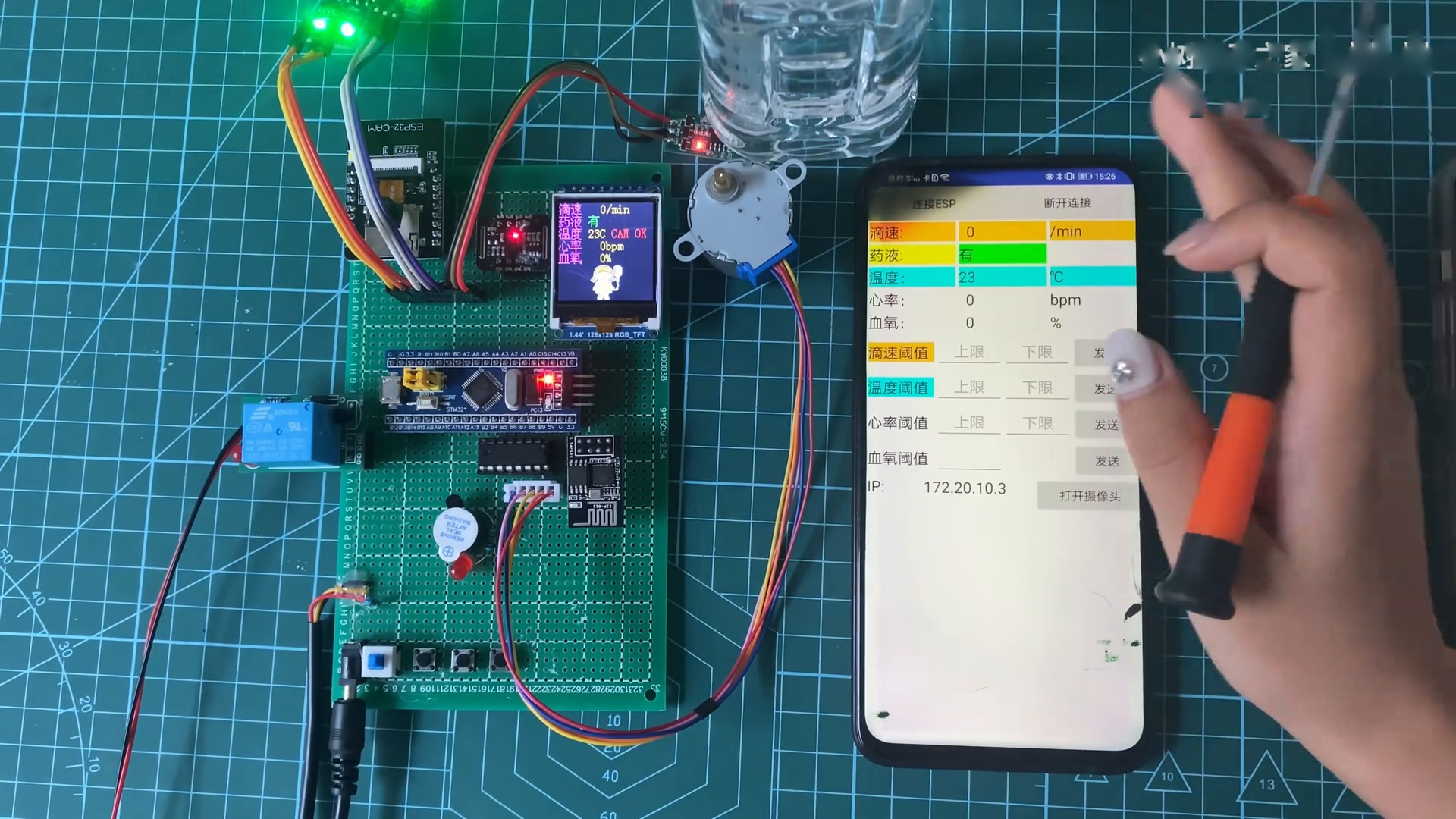

在这里插入图片描述
