3.STM32寄存器点灯实战：从命名规则到GPIO配置全解析

引言：本文面向 STM32 初学者和嵌入式开发入门者，旨在通过一个完整的「点亮 LED」实战项目，帮助读者理解 STM32 的命名规则、GPIO 输入输出模式以及寄存器配置方法。文章从基础概念讲起，逐步深入到数据手册查阅、寄存器操作和代码实现，最终带领读者完成从原理分析到实际点灯的全过程。阅读本文后，你将掌握使用寄存器直接控制 STM32 GPIO 的核心方法，为后续学习更复杂的嵌入式开发打下坚实基础。

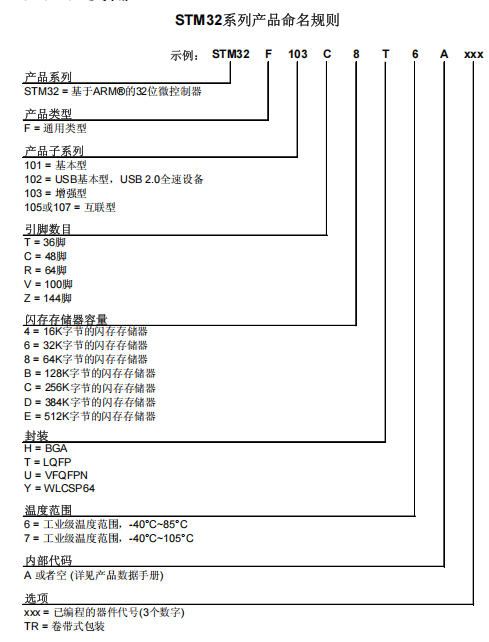

一、STM32命名规则

1、产品系列
STM32 表示 ST 公司品牌下 Cortex-Mx 平台架构的 32 位处理器系列

2、产品类型
F：基础型，通用型
A：汽车级别
L：低功耗
S：标准型
T：触摸感应
W：无线产品
G：F 的升级款，同等资源的 F1/3/4 芯片提供更多的增强型外设
C：低成本，高性价比

3、产品特定功能-子系列
050：ARM Cortex-M0 内核，
051：ARM Cortex-M0 内核，入门级
100：ARM Cortex-M3 内核，超值型，外设资源相对较少
101：ARM Cortex-M3 内核，基本型，
102：ARM Cortex-M3 内核，USB
103：ARM Cortex-M3 内核，增强型，含 USB
303：是 103 的升级版，带 DSP 和模拟外设
105：ARM Cortex-M3 内核，USB 互联网型
107：ARM Cortex-M3 内核，USB 互联网型+以太网型
108：ARM Cortex-M3 内核，IEEE802.15.4 标准
151：ARM Cortex-M3 内核，无 LCD 资源
152/162：ARM Cortex-M3 内核，LCD 资源
407：ARM Cortex-M4 内核高性能，带 DSP 和浮点运算
415/417：ARM Cortex-M4 内核高性能

4、芯片引脚数量
D->14, F->20, E->25&24, G->28, K->32, T->36, H->40, S->44, C->48&49;
U->63, R->64&66; J->72; M->80; O->90; V->100; Q->132; Z->144; A->169;
I->176&176+25; B->208; N->216; X->256;
汽车级
8->48
9->64
A->80

5、闪存容量
0 –> 1KB; 1 –> 2KB; 2 –> 4KB; 3 –> 8KB; 4 –> 16KB; 5 –> 25KB; 6 –> 32KB;
7 –> 48KB; 8 –> 64KB; 9 –> 72KB; A –> 96KB; B –> 128KB; Z –> 192KB;
C –> 256KB; D –> 384KB; E –> 512KB; F –> 768KB; G –> 1024KB;
H –> 1536KB; I –> 2048KB;

6、封装类型
B- plastic DIP
D- ceramic DIP
G- ceramic QFP
H-LFBGA/TFBGA
I-UFBGA pitch 0.5mm
J-UFBGA pitch 0.8mm
K-UFBGA pitch 0.65mm
M-plastic SOP,SO
P-TSSOP
Q-plastic QFP
T-QFP
U-UFQFPN
V-VFQFPN
Y-WLCSP

7、工作温度
6&A : -40~85℃；
7&B : -40~105℃；
3&C : -40~125℃；
D : -40~150℃；
————————————————
以上文本为CSDN博主「Jonathan_NYF」的原创文章。
原文链接：https://blog.csdn.net/qq_39747958/article/details/134931252

注意：如有需要更详细的说明请移步该博主文章；

二、点亮学海的那盏灯

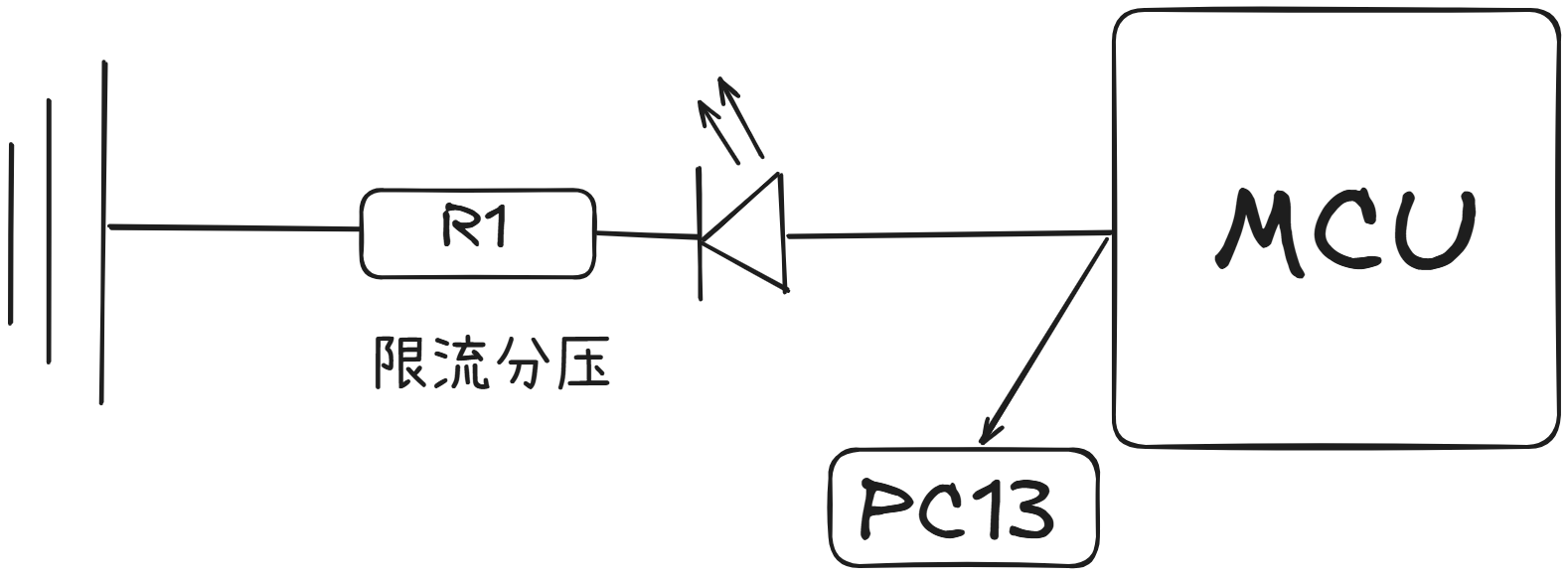

电路及基础分析

任务需求：点亮发光二极管
需要PC13引脚输出高电平1；

三、根据任务需求查看数据手册

下面我们先来分析一下基本输入输出模式；

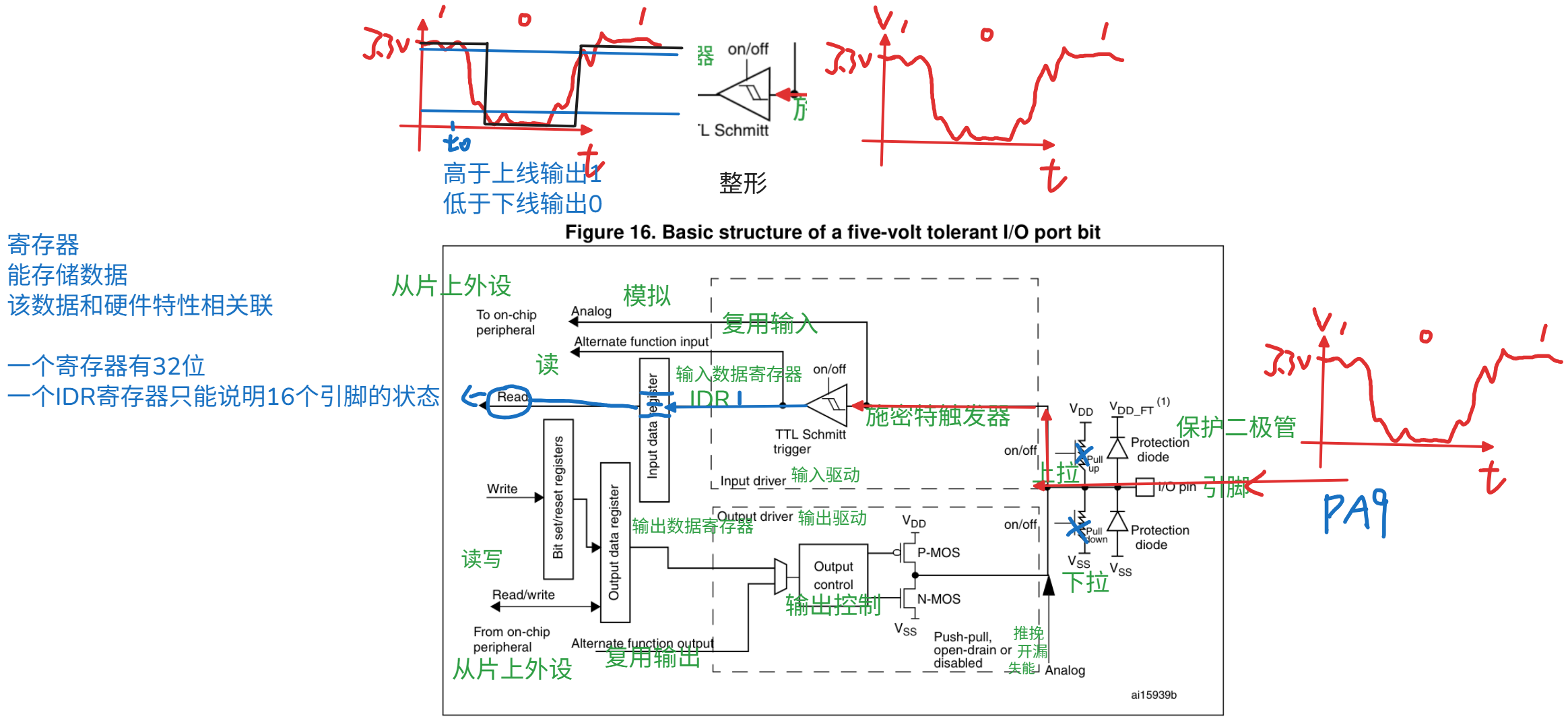

输入模式

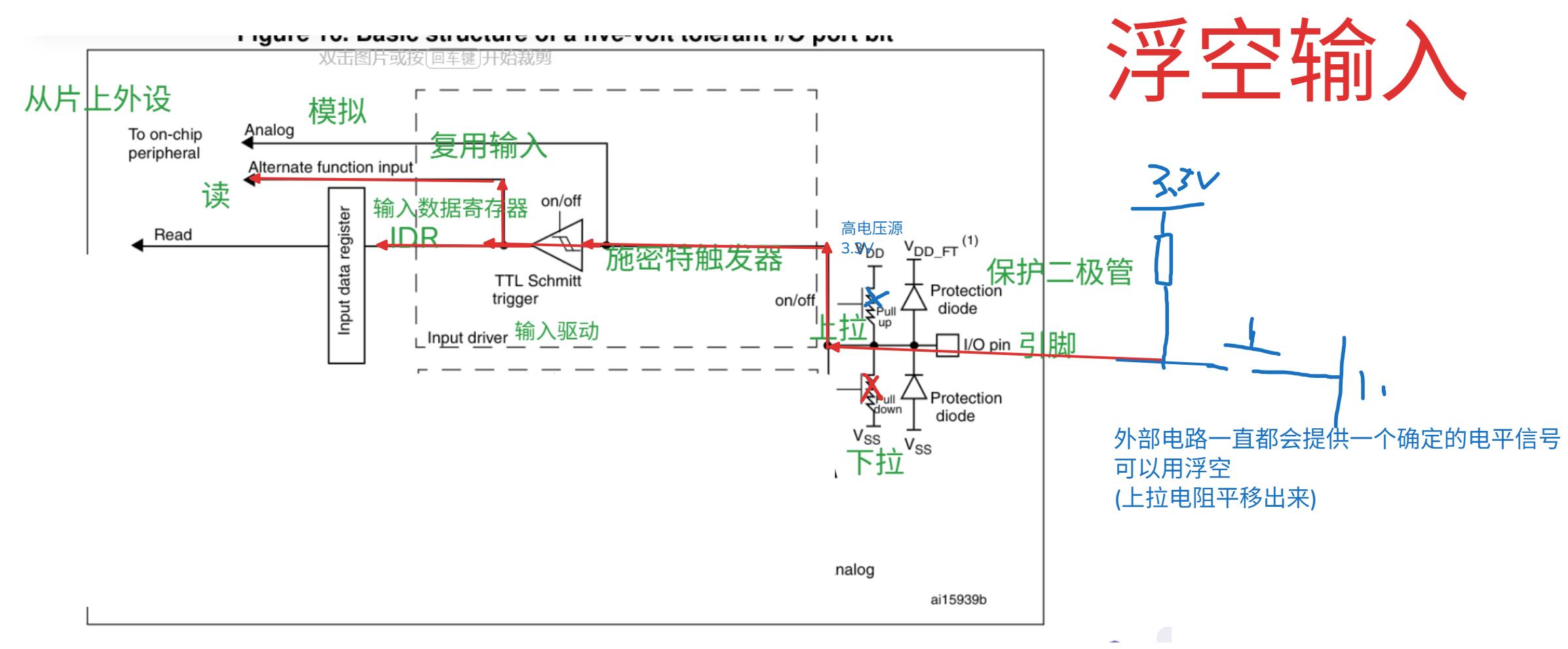

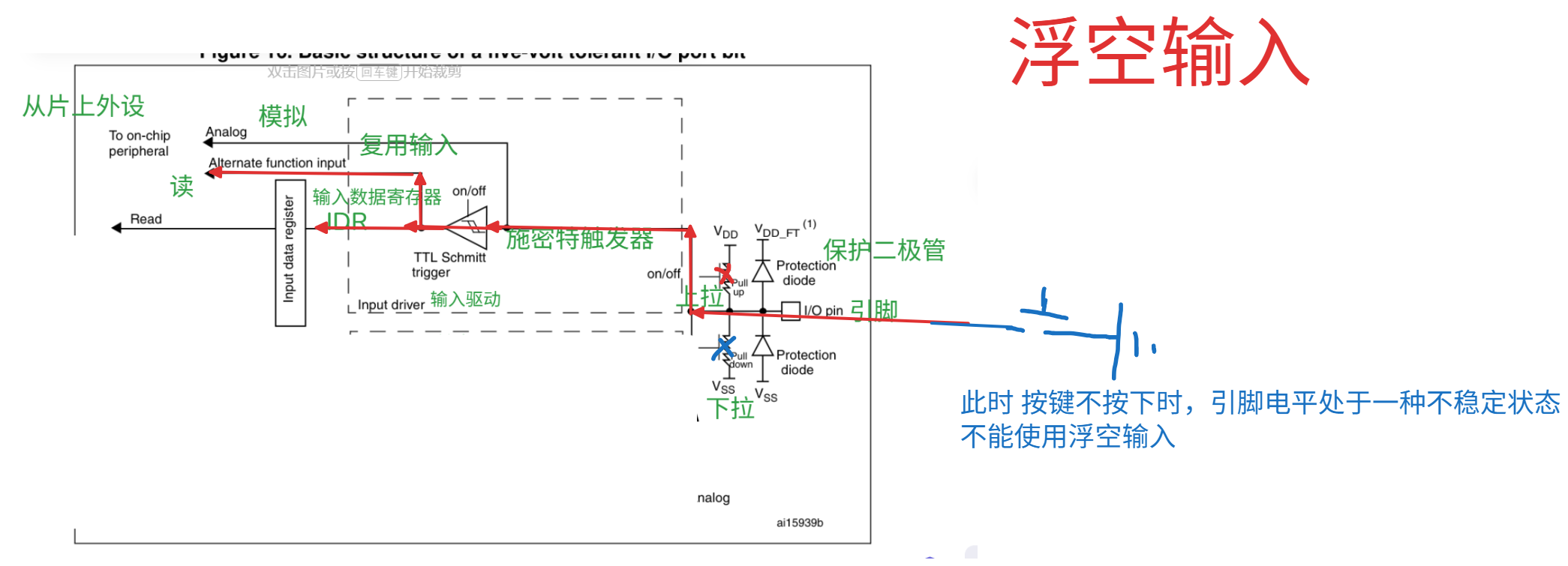

浮空输入

优点：电平完全由外部决定

缺点：当外部电平不稳定时，对系统是灾难性的

自行在单片机外部接一个上拉电阻

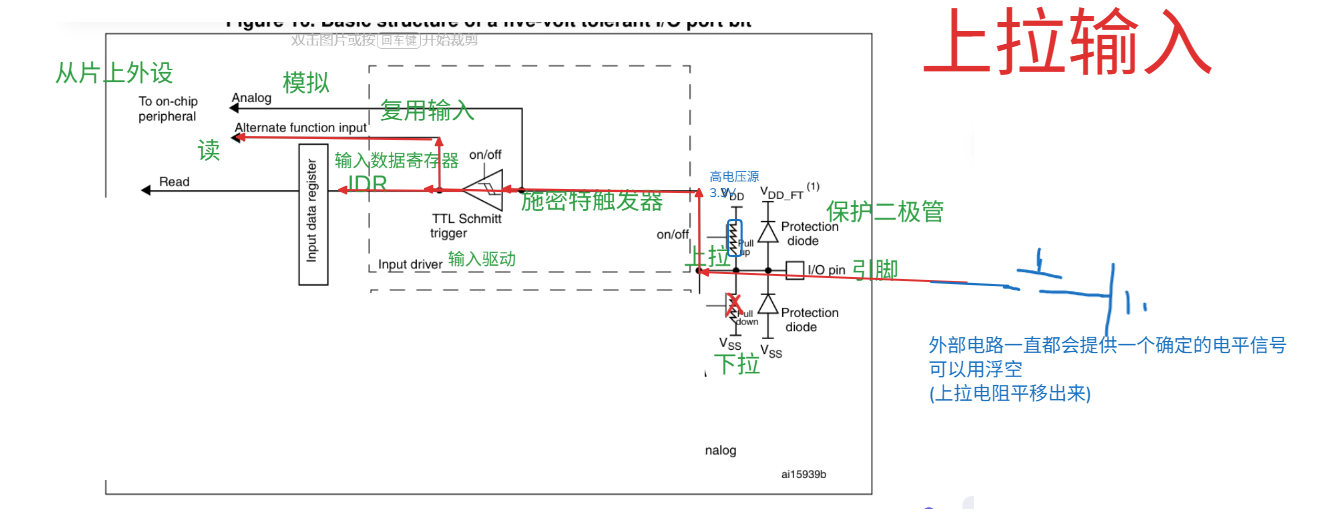

上拉输入

当外部电路电压不稳定时，打开上拉电阻（MCU内部提供）可提供一个稳定的高电平

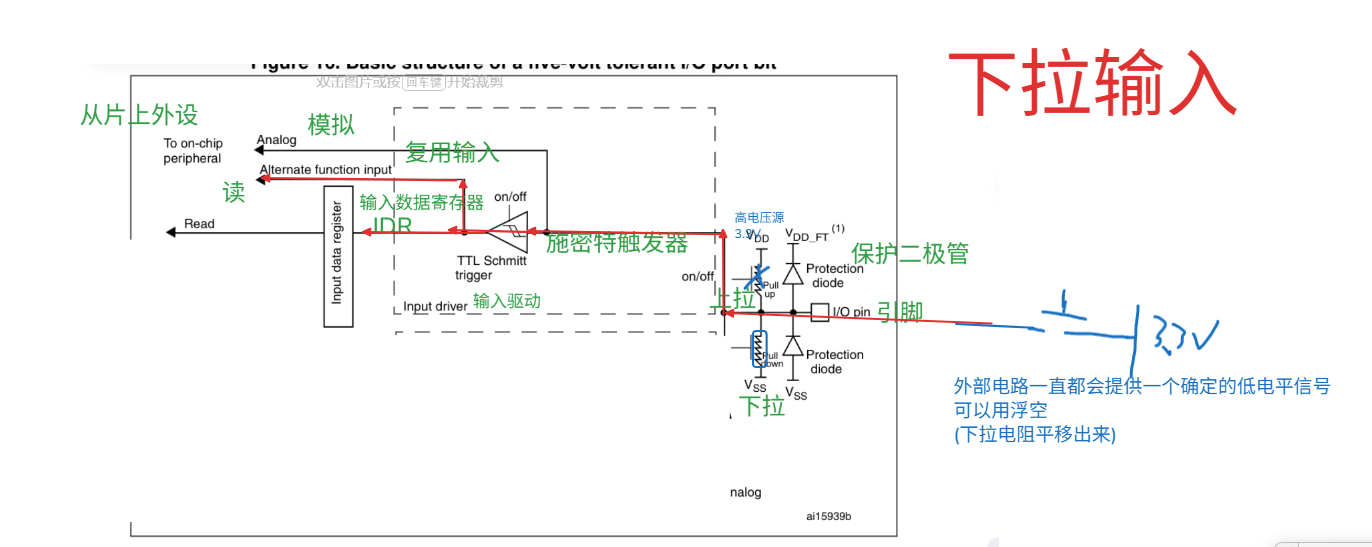

下拉输入

当外部电路提供电压时，打开下拉电阻可提供一个稳定的低电平

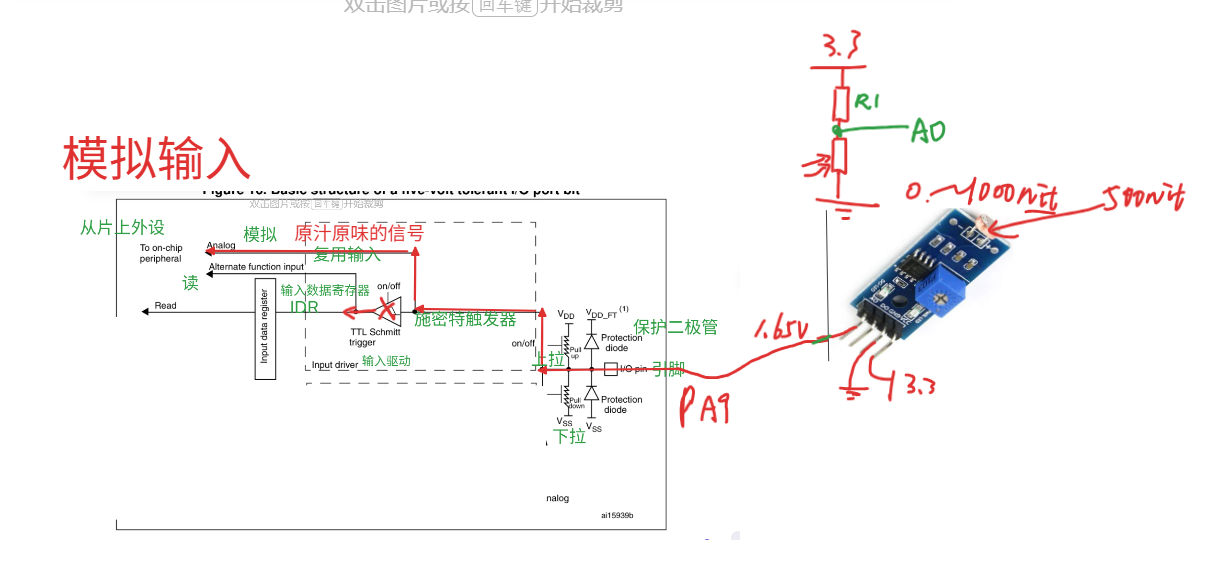

模拟输入

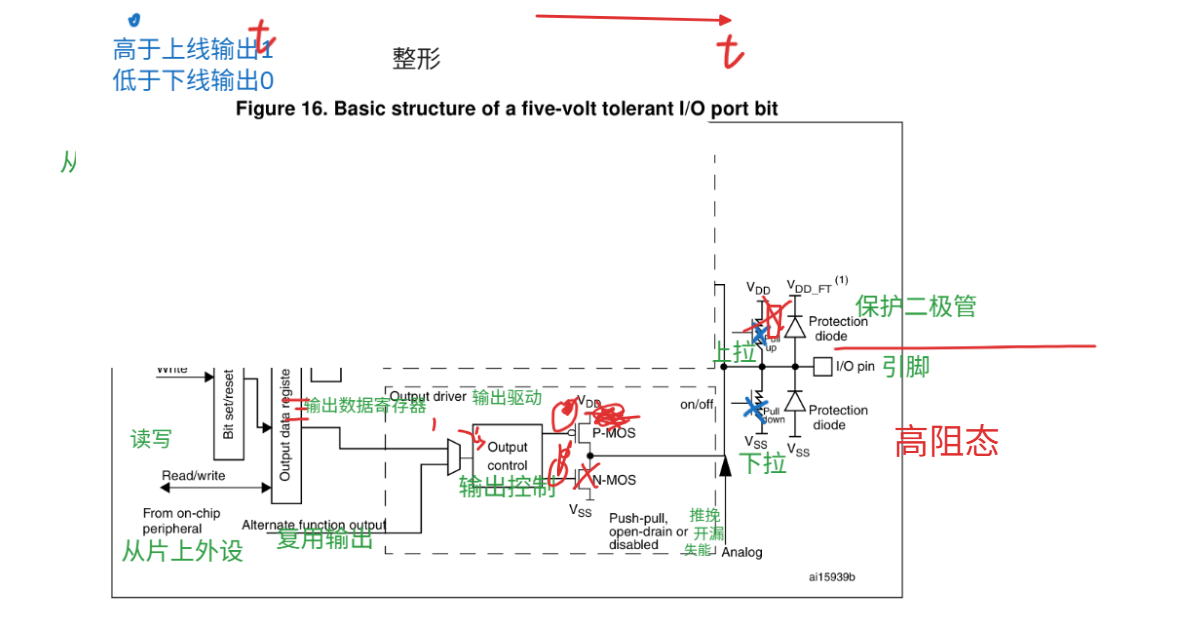

输出

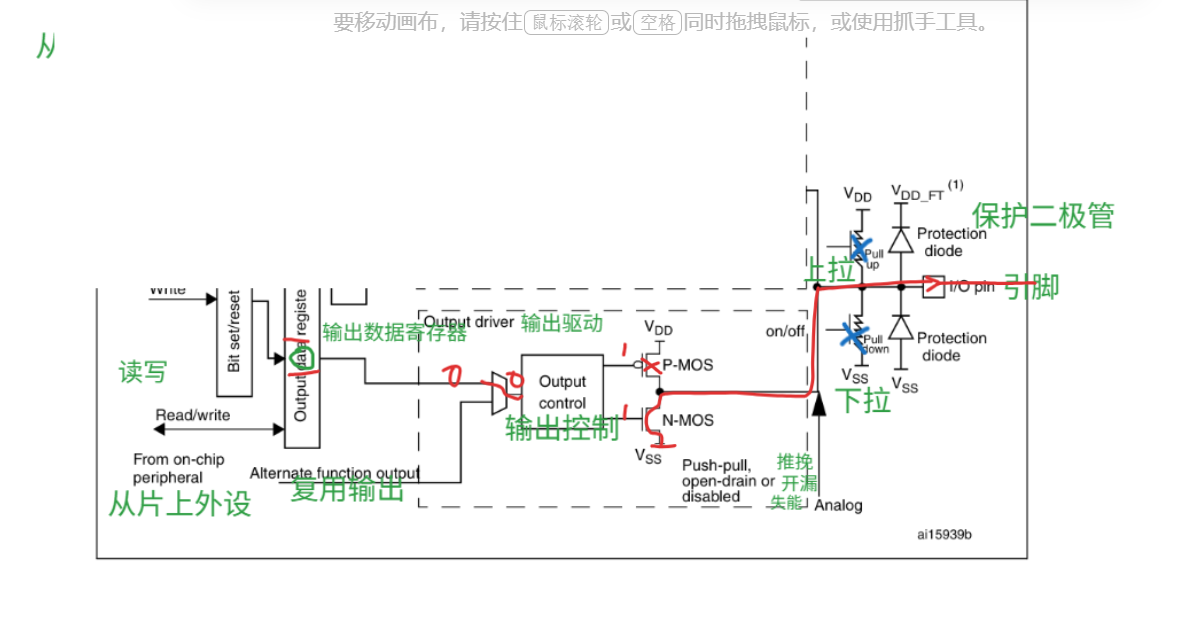

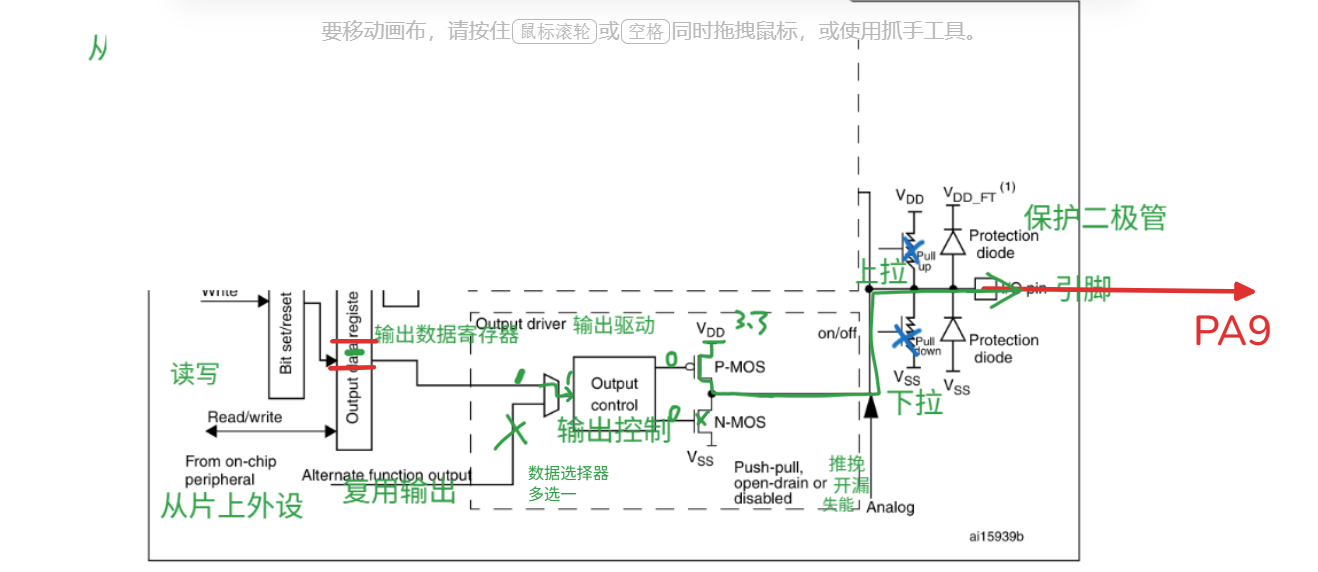

推挽输出

（输出数据寄存器置一则IO口置一；反之置零）

P-MOS（栅极低电平导通）处于可导通的状态；此时IO口接vdd（高电平）

N-MOS（栅极高电平导通）处于可导通的状态；此时IO口接vss（低电平）

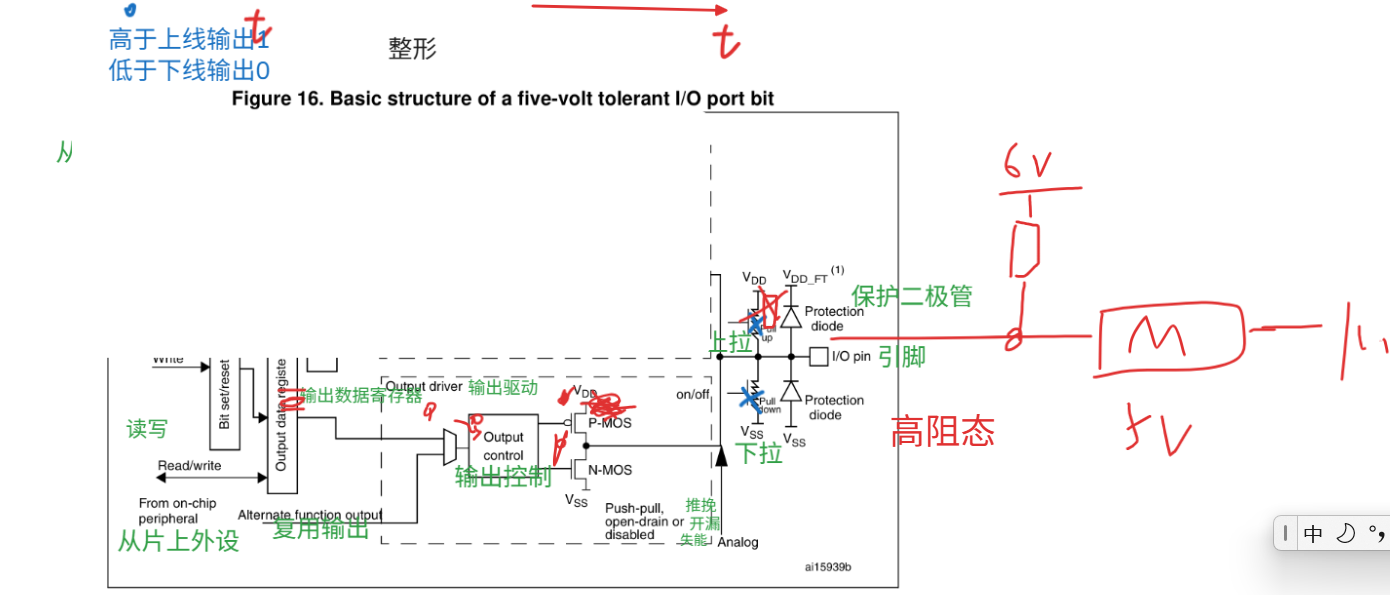

开漏输出

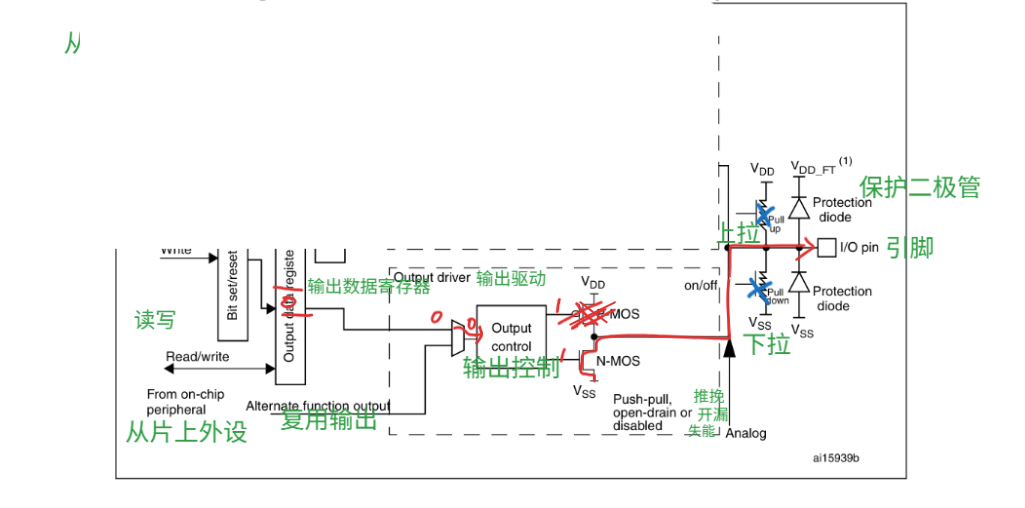

P-MOS不工作

开漏本身不能输出高电平，但如果想输出的话

可使用打开内部上拉或者外接上拉电阻实现，外接输出电平更加灵活

复用开漏

复用推挽

总结

共八种输入输出模式

浮空输入

上拉输入

下拉输入

模拟输入

推挽输出

开漏输出

复用推挽

复用开漏

根据本次项目需求找到对应开发用到的引脚（本次以PC2为例），根据数据手册来配置引脚；

1.采用配置寄存器方式完成；

要操作寄存器直接控制，首先，先参考数据手册看看点亮LED需要进行什么配置；

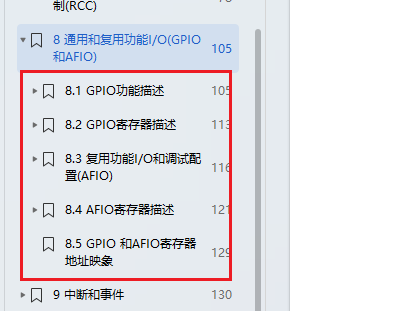

为了方便理解，直接截图放到此处；

点灯操作步骤：

1、看实物找自己想点亮的灯

2、看原理图-分析电路原理（高电平亮还是低电平亮、接到哪一个引脚）

3、配置为输出模式

4、配置为推挽输出或者开漏输出

5、配置输出速度

6、输出数据0、1（ODR）

步骤：

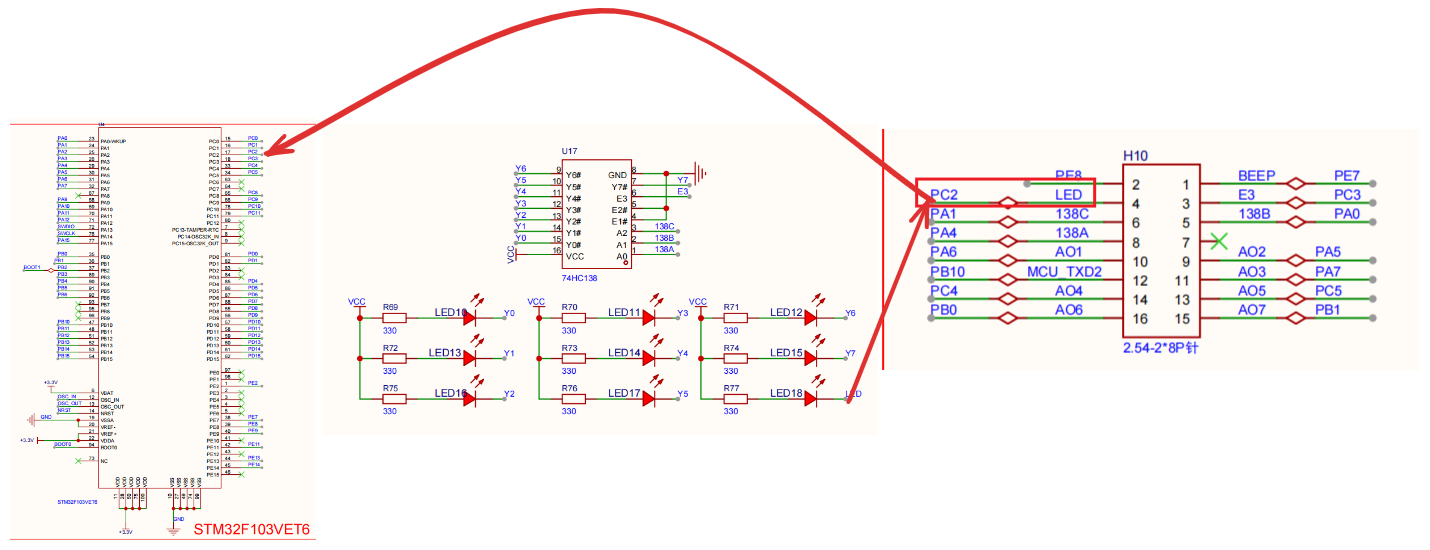

根据原理图分析LED18对应的网络标签为PC2 ； 且低电平点亮；

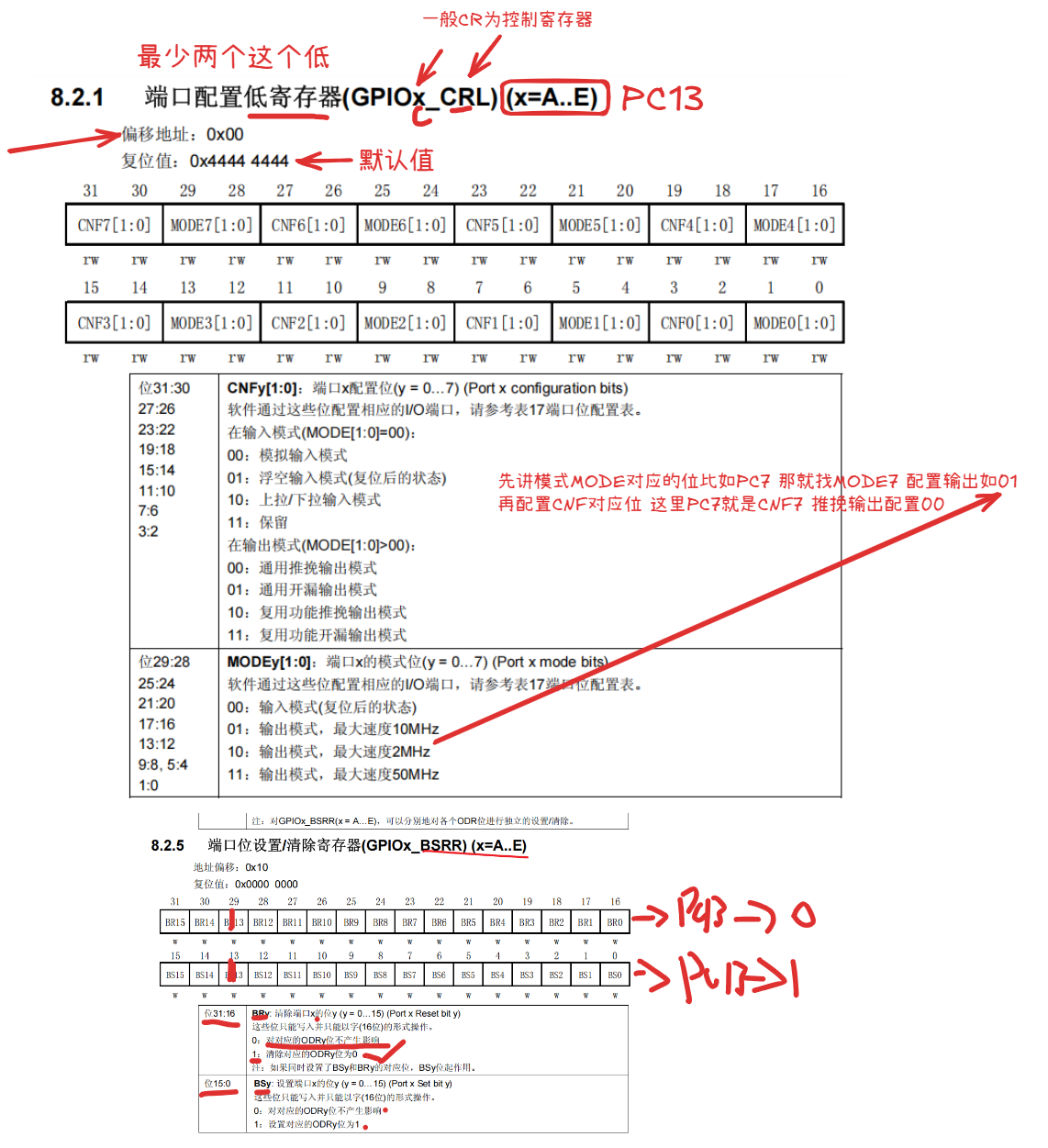

先配置端口模式（MODE->输出模式（01/10/11）；CNF->推挽输出(00)（可以输出0/1））;

端口输出数据使用输出数据寄存器（ODR）；

具体实现：

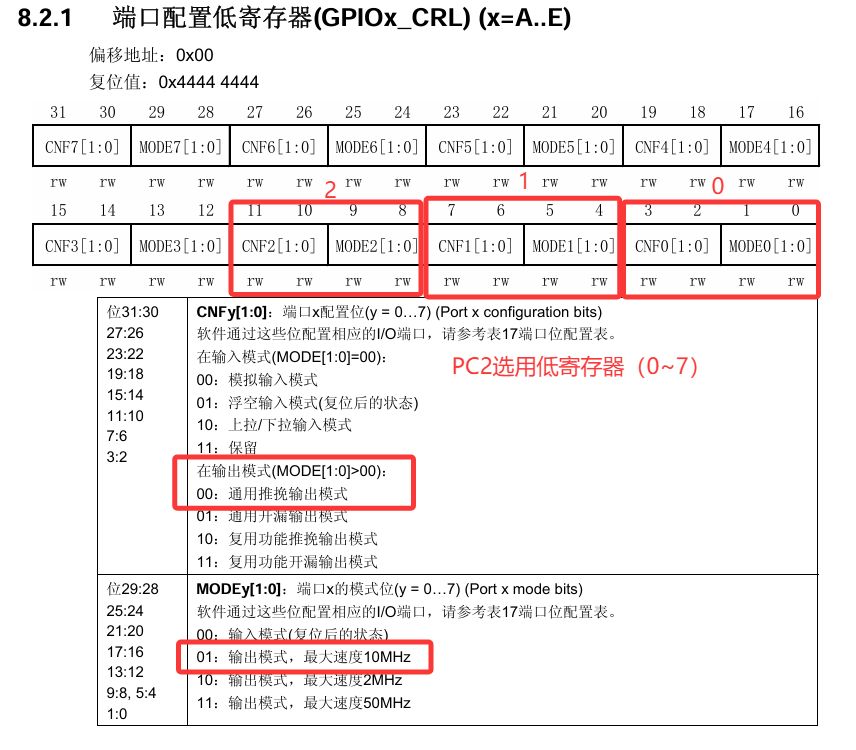

1.PC2选用低寄存器->配置为输出模式，推挽输出；

*（volatile unsigned int *）0x40011000 |=(1<<8);// 配置CRL寄存器bit8=1：MODE1[1:0]的bit0置1，配合bit9=0，将PC2配置为输出模式（速度10MHz）
*（volatile unsigned int *）0x40011000 &=~(1<<9);// 配置CRL寄存器bit9=0：MODE1[1:0]的bit1置0，与bit8=1组合为01，即输出模式、最大速度10MHz
*（volatile unsigned int *）0x40011000 &=~(1<<10);// 配置CRL寄存器bit10=0：CNF1[1:0]的bit0置0，与bit11=0组合为00，即通用推挽输出
*（volatile unsigned int *）0x40011000 &=~(1<<11);// 配置CRL寄存器bit11=0：CNF1[1:0]的bit1置0，与bit10=0组合为00，即通用推挽输出

运算过程

*（volatile unsigned int *）0x40011000 |=(1<<8);//1 对应位设置为1 但是不影响其他位

当前值为 0x40011000 处的寄存器地址：

原值: xxxx xxxx xxxx xxxx
| 掩码 0x100: 0000 0001 0000 0000
——————————–
结果: xxxx xxx1 xxxx xxxx
↑ 第8位被强制置1，其余位保持不变

因为或运算的特性：1 | 任何位 = 1，0 | 任何位 = 原值，所以只会把目标位设为 1，其他位不受影响——这正是注释里说的"对应位设置为1，但是不影响其他位"。

补充说明

严格来说，直接写 0x40011000 |= … 在 C 语言里不能通过编译（常量不能作为左值）。实际工程中通常写成指针解引用的形式;

其中 volatile 是为了防止编译器优化掉对硬件寄存器的读写。

RCC时钟使能

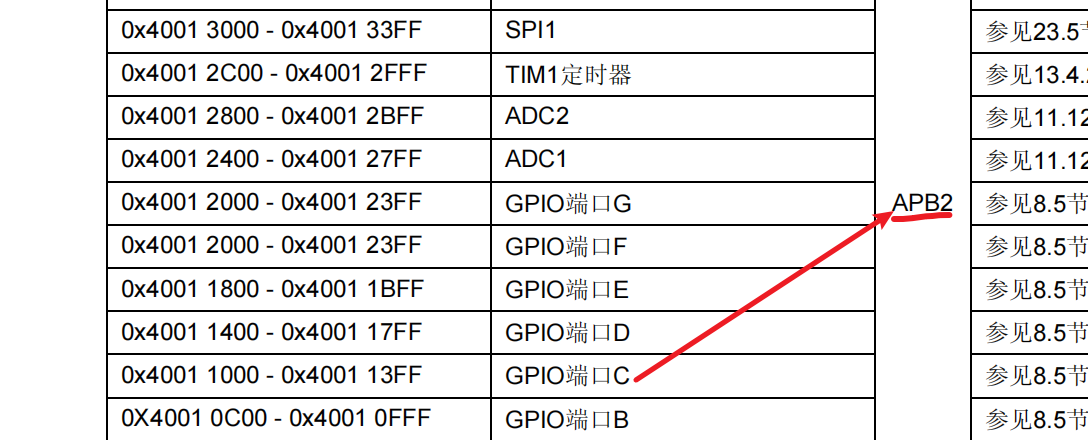

• 找RCC相关寄存器 这里看下GPIOC连到了哪个总线上

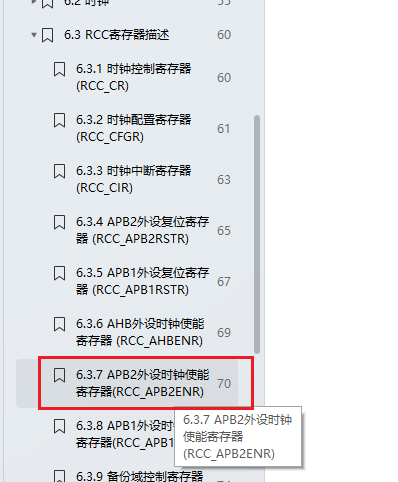

• 找到相关寄存器

• 分析寄存器这个位置需要写1使能GPIOC端口

• 找RCC这个寄存器的地址

偏移地址 0x18

基地址：在第二章存储器映射

寄存器地址=0x40021000+0x18=0x40021018

*（volatile unsigned int *）0x40021018 |=(1<<4);

这行代码和之前原理相同，都是通过绝对地址直接操作硬件寄存器，把目标位置 1。

逐段拆解

*(volatile unsigned int *)0x40021018 |= (1 << 4);

运算过程

1 << 4 = 0x10 = 二进制 0001 0000，即只有第 4 位是 1。

寄存器原值: xxxx xxxx xxxx xxxx
| 掩码0x10: 0000 0000 0001 0000
———————————
结果: xxxx xxxx xxx1 xxxx
↑ 第4位被置1

0x40021018 是 STM32 系列中 RCC（复位和时钟控制）外设 的地址区间，具体是 RCC_APB2ENR（APB2 外设时钟使能寄存器）。1 << 4 对应 bit4，在 STM32F1 系列中该位通常是 IOPCEN（GPIOC 端口时钟使能）。

所以这行代码的实际意图是：

使能 GPIOC 端口的时钟——在使用 GPIOC 之前必须先打开它的时钟，否则外设不工作。

• 完整的模式配置（输出模式、推挽输出）

*（volatile unsigned int *）0x40021018 |=(1<<4);//RCC时钟使能
*（volatile unsigned int *）0x40011000 |=(1<<8);//1 对应位设置为1 但是不影响其他位
*（volatile unsigned int *）0x40011000 &=~(1<<9);//写0 目的最终配置为输出模式
*（volatile unsigned int *）0x40011000 &=~(1<<10);//写0 目的最终配置为推挽输出
*（volatile unsigned int *）0x40011000 &=~(1<<11);//写0 目的最终配置为推挽输出

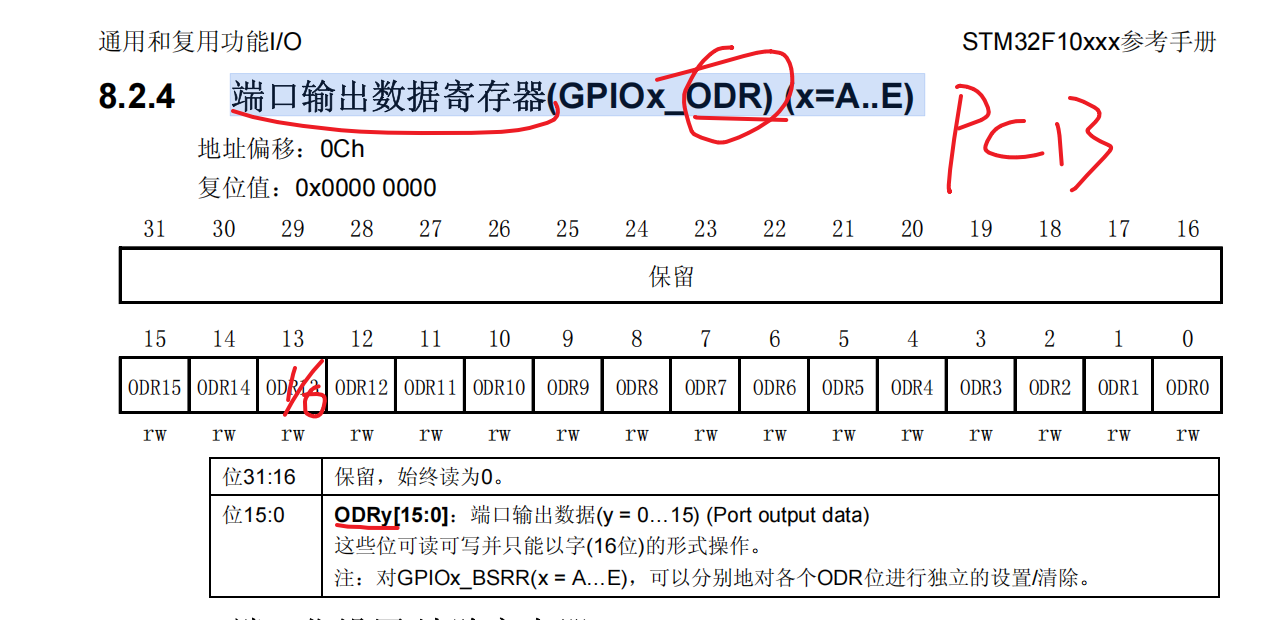

2.配置输出数据寄存器(ODR)

//以下代码二选一，分别实现灯灭以及灯亮的效果；
*（volatile unsigned int *）0x4001100C |=(1<<2);//输出1
*（volatile unsigned int *）0x4001100C &=~(1<<2);//输出0

3.添加.s启动文件

;******************** (C) COPYRIGHT 2017 STMicroelectronics ********************
;* File Name : startup_stm32f103xe.s
;* Author : MCD Application Team
;* Description : STM32F103xE Devices vector table for MDK-ARM toolchain.
;* This module performs:
;* – Set the initial SP
;* – Set the initial PC == Reset_Handler
;* – Set the vector table entries with the exceptions ISR address
;* – Configure the clock system
;* – Branches to __main in the C library (which eventually
;* calls main()).
;* After Reset the Cortex-M3 processor is in Thread mode,
;* priority is Privileged, and the Stack is set to Main.
;******************************************************************************
;* @attention
;*
;* Copyright (c) 2017-2021 STMicroelectronics.
;* All rights reserved.
;*
;* This software is licensed under terms that can be found in the LICENSE file
;* in the root directory of this software component.
;* If no LICENSE file comes with this software, it is provided AS-IS.
;*
;******************************************************************************
; Amount of memory (in bytes) allocated for Stack
; Tailor this value to your application needs
; <h> Stack Configuration
; <o> Stack Size (in Bytes) <0x0-0xFFFFFFFF:8>
; </h>
Stack_SizeEQU 0x400
AREA STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem SPACE Stack_Size
__initial_sp
; <h> Heap Configuration
; <o> Heap Size (in Bytes) <0x0-0xFFFFFFFF:8>
; </h>
Heap_Size EQU 0x200
AREA HEAP, NOINIT, READWRITE, ALIGN=3
__heap_base
Heap_Mem SPACE Heap_Size
__heap_limit
PRESERVE8
THUMB
; Vector Table Mapped to Address 0 at Reset
AREA RESET, DATA, READONLY
EXPORT __Vectors
EXPORT __Vectors_End
EXPORT __Vectors_Size
__Vectors DCD __initial_sp ; Top of Stack
DCD Reset_Handler ; Reset Handler
DCD NMI_Handler ; NMI Handler
DCD HardFault_Handler ; Hard Fault Handler
DCD MemManage_Handler ; MPU Fault Handler
DCD BusFault_Handler ; Bus Fault Handler
DCD UsageFault_Handler ; Usage Fault Handler
DCD 0 ; Reserved
DCD 0 ; Reserved
DCD 0 ; Reserved
DCD 0 ; Reserved
DCD SVC_Handler ; SVCall Handler
DCD DebugMon_Handler ; Debug Monitor Handler
DCD 0 ; Reserved
DCD PendSV_Handler ; PendSV Handler
DCD SysTick_Handler ; SysTick Handler
; External Interrupts
DCD WWDG_IRQHandler ; Window Watchdog
DCD PVD_IRQHandler ; PVD through EXTI Line detect
DCD TAMPER_IRQHandler ; Tamper
DCD RTC_IRQHandler ; RTC
DCD FLASH_IRQHandler ; Flash
DCD RCC_IRQHandler ; RCC
DCD EXTI0_IRQHandler ; EXTI Line 0
DCD EXTI1_IRQHandler ; EXTI Line 1
DCD EXTI2_IRQHandler ; EXTI Line 2
DCD EXTI3_IRQHandler ; EXTI Line 3
DCD EXTI4_IRQHandler ; EXTI Line 4
DCD DMA1_Channel1_IRQHandler ; DMA1 Channel 1
DCD DMA1_Channel2_IRQHandler ; DMA1 Channel 2
DCD DMA1_Channel3_IRQHandler ; DMA1 Channel 3
DCD DMA1_Channel4_IRQHandler ; DMA1 Channel 4
DCD DMA1_Channel5_IRQHandler ; DMA1 Channel 5
DCD DMA1_Channel6_IRQHandler ; DMA1 Channel 6
DCD DMA1_Channel7_IRQHandler ; DMA1 Channel 7
DCD ADC1_2_IRQHandler ; ADC1 &amp; ADC2
DCD USB_HP_CAN1_TX_IRQHandler ; USB High Priority or CAN1 TX
DCD USB_LP_CAN1_RX0_IRQHandler ; USB Low Priority or CAN1 RX0
DCD CAN1_RX1_IRQHandler ; CAN1 RX1
DCD CAN1_SCE_IRQHandler ; CAN1 SCE
DCD EXTI9_5_IRQHandler ; EXTI Line 9..5
DCD TIM1_BRK_IRQHandler ; TIM1 Break
DCD TIM1_UP_IRQHandler ; TIM1 Update
DCD TIM1_TRG_COM_IRQHandler ; TIM1 Trigger and Commutation
DCD TIM1_CC_IRQHandler ; TIM1 Capture Compare
DCD TIM2_IRQHandler ; TIM2
DCD TIM3_IRQHandler ; TIM3
DCD TIM4_IRQHandler ; TIM4
DCD I2C1_EV_IRQHandler ; I2C1 Event
DCD I2C1_ER_IRQHandler ; I2C1 Error
DCD I2C2_EV_IRQHandler ; I2C2 Event
DCD I2C2_ER_IRQHandler ; I2C2 Error
DCD SPI1_IRQHandler ; SPI1
DCD SPI2_IRQHandler ; SPI2
DCD USART1_IRQHandler ; USART1
DCD USART2_IRQHandler ; USART2
DCD USART3_IRQHandler ; USART3
DCD EXTI15_10_IRQHandler ; EXTI Line 15..10
DCD RTC_Alarm_IRQHandler ; RTC Alarm through EXTI Line
DCD USBWakeUp_IRQHandler ; USB Wakeup from suspend
DCD TIM8_BRK_IRQHandler ; TIM8 Break
DCD TIM8_UP_IRQHandler ; TIM8 Update
DCD TIM8_TRG_COM_IRQHandler ; TIM8 Trigger and Commutation
DCD TIM8_CC_IRQHandler ; TIM8 Capture Compare
DCD ADC3_IRQHandler ; ADC3
DCD FSMC_IRQHandler ; FSMC
DCD SDIO_IRQHandler ; SDIO
DCD TIM5_IRQHandler ; TIM5
DCD SPI3_IRQHandler ; SPI3
DCD UART4_IRQHandler ; UART4
DCD UART5_IRQHandler ; UART5
DCD TIM6_IRQHandler ; TIM6
DCD TIM7_IRQHandler ; TIM7
DCD DMA2_Channel1_IRQHandler ; DMA2 Channel1
DCD DMA2_Channel2_IRQHandler ; DMA2 Channel2
DCD DMA2_Channel3_IRQHandler ; DMA2 Channel3
DCD DMA2_Channel4_5_IRQHandler ; DMA2 Channel4 &amp; Channel5
__Vectors_End
__Vectors_Size EQU __Vectors_End – __Vectors
AREA |.text|, CODE, READONLY
; Reset handler
Reset_Handler PROC
EXPORT Reset_Handler [WEAK]
IMPORT __main
IMPORT SystemInit
LDR R0, =SystemInit
BLX R0
LDR R0, =__main
BX R0
ENDP
; Dummy Exception Handlers (infinite loops which can be modified)
NMI_Handler PROC
EXPORT NMI_Handler [WEAK]
B .
ENDP
HardFault_Handler
PROC
EXPORT HardFault_Handler [WEAK]
B .
ENDP
MemManage_Handler
PROC
EXPORT MemManage_Handler [WEAK]
B .
ENDP
BusFault_Handler
PROC
EXPORT BusFault_Handler [WEAK]
B .
ENDP
UsageFault_Handler
PROC
EXPORT UsageFault_Handler [WEAK]
B .
ENDP
SVC_Handler PROC
EXPORT SVC_Handler [WEAK]
B .
ENDP
DebugMon_Handler
PROC
EXPORT DebugMon_Handler [WEAK]
B .
ENDP
PendSV_Handler PROC
EXPORT PendSV_Handler [WEAK]
B .
ENDP
SysTick_Handler PROC
EXPORT SysTick_Handler [WEAK]
B .
ENDP
Default_Handler PROC
EXPORT WWDG_IRQHandler [WEAK]
EXPORT PVD_IRQHandler [WEAK]
EXPORT TAMPER_IRQHandler [WEAK]
EXPORT RTC_IRQHandler [WEAK]
EXPORT FLASH_IRQHandler [WEAK]
EXPORT RCC_IRQHandler [WEAK]
EXPORT EXTI0_IRQHandler [WEAK]
EXPORT EXTI1_IRQHandler [WEAK]
EXPORT EXTI2_IRQHandler [WEAK]
EXPORT EXTI3_IRQHandler [WEAK]
EXPORT EXTI4_IRQHandler [WEAK]
EXPORT DMA1_Channel1_IRQHandler [WEAK]
EXPORT DMA1_Channel2_IRQHandler [WEAK]
EXPORT DMA1_Channel3_IRQHandler [WEAK]
EXPORT DMA1_Channel4_IRQHandler [WEAK]
EXPORT DMA1_Channel5_IRQHandler [WEAK]
EXPORT DMA1_Channel6_IRQHandler [WEAK]
EXPORT DMA1_Channel7_IRQHandler [WEAK]
EXPORT ADC1_2_IRQHandler [WEAK]
EXPORT USB_HP_CAN1_TX_IRQHandler [WEAK]
EXPORT USB_LP_CAN1_RX0_IRQHandler [WEAK]
EXPORT CAN1_RX1_IRQHandler [WEAK]
EXPORT CAN1_SCE_IRQHandler [WEAK]
EXPORT EXTI9_5_IRQHandler [WEAK]
EXPORT TIM1_BRK_IRQHandler [WEAK]
EXPORT TIM1_UP_IRQHandler [WEAK]
EXPORT TIM1_TRG_COM_IRQHandler [WEAK]
EXPORT TIM1_CC_IRQHandler [WEAK]
EXPORT TIM2_IRQHandler [WEAK]
EXPORT TIM3_IRQHandler [WEAK]
EXPORT TIM4_IRQHandler [WEAK]
EXPORT I2C1_EV_IRQHandler [WEAK]
EXPORT I2C1_ER_IRQHandler [WEAK]
EXPORT I2C2_EV_IRQHandler [WEAK]
EXPORT I2C2_ER_IRQHandler [WEAK]
EXPORT SPI1_IRQHandler [WEAK]
EXPORT SPI2_IRQHandler [WEAK]
EXPORT USART1_IRQHandler [WEAK]
EXPORT USART2_IRQHandler [WEAK]
EXPORT USART3_IRQHandler [WEAK]
EXPORT EXTI15_10_IRQHandler [WEAK]
EXPORT RTC_Alarm_IRQHandler [WEAK]
EXPORT USBWakeUp_IRQHandler [WEAK]
EXPORT TIM8_BRK_IRQHandler [WEAK]
EXPORT TIM8_UP_IRQHandler [WEAK]
EXPORT TIM8_TRG_COM_IRQHandler [WEAK]
EXPORT TIM8_CC_IRQHandler [WEAK]
EXPORT ADC3_IRQHandler [WEAK]
EXPORT FSMC_IRQHandler [WEAK]
EXPORT SDIO_IRQHandler [WEAK]
EXPORT TIM5_IRQHandler [WEAK]
EXPORT SPI3_IRQHandler [WEAK]
EXPORT UART4_IRQHandler [WEAK]
EXPORT UART5_IRQHandler [WEAK]
EXPORT TIM6_IRQHandler [WEAK]
EXPORT TIM7_IRQHandler [WEAK]
EXPORT DMA2_Channel1_IRQHandler [WEAK]
EXPORT DMA2_Channel2_IRQHandler [WEAK]
EXPORT DMA2_Channel3_IRQHandler [WEAK]
EXPORT DMA2_Channel4_5_IRQHandler [WEAK]
WWDG_IRQHandler
PVD_IRQHandler
TAMPER_IRQHandler
RTC_IRQHandler
FLASH_IRQHandler
RCC_IRQHandler
EXTI0_IRQHandler
EXTI1_IRQHandler
EXTI2_IRQHandler
EXTI3_IRQHandler
EXTI4_IRQHandler
DMA1_Channel1_IRQHandler
DMA1_Channel2_IRQHandler
DMA1_Channel3_IRQHandler
DMA1_Channel4_IRQHandler
DMA1_Channel5_IRQHandler
DMA1_Channel6_IRQHandler
DMA1_Channel7_IRQHandler
ADC1_2_IRQHandler
USB_HP_CAN1_TX_IRQHandler
USB_LP_CAN1_RX0_IRQHandler
CAN1_RX1_IRQHandler
CAN1_SCE_IRQHandler
EXTI9_5_IRQHandler
TIM1_BRK_IRQHandler
TIM1_UP_IRQHandler
TIM1_TRG_COM_IRQHandler
TIM1_CC_IRQHandler
TIM2_IRQHandler
TIM3_IRQHandler
TIM4_IRQHandler
I2C1_EV_IRQHandler
I2C1_ER_IRQHandler
I2C2_EV_IRQHandler
I2C2_ER_IRQHandler
SPI1_IRQHandler
SPI2_IRQHandler
USART1_IRQHandler
USART2_IRQHandler
USART3_IRQHandler
EXTI15_10_IRQHandler
RTC_Alarm_IRQHandler
USBWakeUp_IRQHandler
TIM8_BRK_IRQHandler
TIM8_UP_IRQHandler
TIM8_TRG_COM_IRQHandler
TIM8_CC_IRQHandler
ADC3_IRQHandler
FSMC_IRQHandler
SDIO_IRQHandler
TIM5_IRQHandler
SPI3_IRQHandler
UART4_IRQHandler
UART5_IRQHandler
TIM6_IRQHandler
TIM7_IRQHandler
DMA2_Channel1_IRQHandler
DMA2_Channel2_IRQHandler
DMA2_Channel3_IRQHandler
DMA2_Channel4_5_IRQHandler
B .
ENDP
ALIGN
;*******************************************************************************
; User Stack and Heap initialization
;*******************************************************************************
IF :DEF:__MICROLIB
EXPORT __initial_sp
EXPORT __heap_base
EXPORT __heap_limit
ELSE
IMPORT __use_two_region_memory
EXPORT __user_initial_stackheap
__user_initial_stackheap
LDR R0, = Heap_Mem
LDR R1, =(Stack_Mem + Stack_Size)
LDR R2, = (Heap_Mem + Heap_Size)
LDR R3, = Stack_Mem
BX LR
ALIGN
ENDIF
END&amp;lt;/code&amp;gt;&amp;lt;/pre&amp;gt;
4.完整项目代码
void SystemInit(void);
int main(void)
{
*(volatile unsigned int *)0x40021018 |=(1<<4);//RCC时钟使能 C
*(volatile unsigned int *)0x40021018 |=(1<<2);//RCC时钟使能 A
*(volatile unsigned int *)0x40011000 |=(1<<8);//1 对应位设置为1 但是不影响其他位
*(volatile unsigned int *)0x40011000 &=~(1<<9);//写0 目的最终配置为输出模式 推挽输出 速度10MHZ
*(volatile unsigned int *)0x4001100C |=(1<<2);//输出1
*(volatile unsigned int *)0x4001100C &=~(1<<2);//输出0
return 0;
}
void SystemInit(void)
{
}
添加进工程即可编译下载；
至此用寄存器点亮LED即可完成；

总结：本文通过点亮 LED 的实战项目，完整演示了使用寄存器操作 STM32 GPIO 的流程。回顾整个点灯步骤：首先查看原理图确认 LED 对应的引脚（本例为 PC2，低电平点亮）；然后使能 GPIOC 端口时钟，通过 RCC_APB2ENR 寄存器（地址 0x40021018）的 bit4 置 1 实现；接着配置端口模式，通过 CRL 寄存器（地址 0x40011000）将 PC2 配置为输出模式、推挽输出、速度 10MHz；最后通过输出数据寄存器 ODR（地址 0x4001100C）的 bit2 写入 0 或 1 来控制灯的亮灭。关键寄存器配置可归纳为：RCC_APB2ENR 使能时钟、CRL 配置模式、ODR 输出数据。掌握这套寄存器操作思路，就能举一反三，灵活控制 STM32 的其他外设。

四、常见问题与排查

在点灯实战过程中，初学者经常会遇到编译报错、LED 不亮、引脚配置错误等问题。下面针对这些高频问题给出原因分析和解决方法，并附上调试建议。

1. 编译错误

问题现象：编译时报错，例如 lvalue required as left operand of assignment 或 undefined symbol。

原因分析：

• 直接对常量地址使用 0x40011000 |= … 这类写法，在 C 语言中常量不能作为左值，无法通过编译。
• 缺少启动文件（.s 文件）或启动文件未正确添加到工程中，导致链接阶段报 undefined symbol 错误。
• 头文件路径配置错误，或未包含必要的寄存器定义头文件。

解决方法：

• 将寄存器操作改写为指针解引用形式：*(volatile unsigned int *)0x40011000 |= (1 << 8);，其中 volatile 防止编译器优化掉对硬件寄存器的读写。
• 确认已将 startup_stm32f103xe.s 启动文件添加到工程，并正确配置了芯片型号（如 STM32F103C8T6 对应 STM32F103xE 系列）。
• 检查编译器的 Include Path 是否包含标准外设库或寄存器定义所在目录。

2. LED 不亮

问题现象：程序编译下载成功，但 LED 始终不亮。

原因分析：

• 未使能对应端口的时钟。GPIOC 端口时钟未打开时，寄存器配置不生效，外设不工作。
• 引脚配置错误，例如把 PC2 误配成输入模式，或 CNF 位配置成了开漏输出。
• 输出电平与电路不匹配。本例中 LED18 是低电平点亮，若向 ODR 写入 1（高电平），灯反而不会亮。
• 硬件连接问题，如 LED 正负极接反、限流电阻缺失或引脚虚焊。

解决方法：

• 确认已执行 *(volatile unsigned int *)0x40021018 |= (1 << 4); 使能 GPIOC 时钟。
• 核对 CRL 寄存器配置，确保 PC2 为输出模式（MODE=01）、推挽输出（CNF=00）。
• 根据原理图确认点亮电平。本例为低电平点亮，应向 ODR 的 bit2 写入 0：*(volatile unsigned int *)0x4001100C &= ~(1 << 2);。
• 用万用表测量 PC2 引脚电压，检查 LED 及限流电阻是否正常，确认硬件连接无误。

3. 引脚配置错误

问题现象：配置了 PC2 但实际控制的是其他引脚，或引脚无输出。

原因分析：

• 寄存器位操作错误，例如移位位数算错，把 bit8 写成 bit7，导致配置到了相邻引脚。
• 使用了错误的寄存器地址，例如把 CRL（0x40011000）与 CRH（0x40011004）混淆。PC2 属于低 8 位引脚，应使用 CRL；若配置 PC8-PC15 则需使用 CRH。
• ODR 寄存器地址写错，或操作位与引脚号不对应。

解决方法：

• 对照数据手册逐位核对寄存器配置。PC2 对应 CRL 寄存器的 bit8-bit11（MODE1 和 CNF1），ODR 对应 bit2。
• 确认引脚编号与寄存器位一一对应：PC0-PC7 使用 CRL，PC8-PC15 使用 CRH。
• 建议使用调试器（如 ST-Link）在 Keil 中查看寄存器的实时值，确认配置是否写入成功。

4. 调试建议

• 分步验证：先单独使能时钟，再配置模式，最后输出数据，每步都用调试器观察寄存器值是否符合预期。
• 使用调试器：在 Keil MDK 中进入 Debug 模式，打开 Peripherals 窗口查看 GPIO 和 RCC 寄存器的实时状态，快速定位配置是否生效。
• 简化电路：排查硬件问题时，可先用万用表直接测量引脚电平，排除 LED 或电阻故障的干扰。
• 对照参考代码：将完整项目代码与本文示例逐行对比，重点检查时钟使能、CRL 配置和 ODR 输出三处关键代码。
• 善用搜索：遇到报错时，将错误信息复制到搜索引擎或 CSDN 社区搜索，通常能找到同类问题的解决方案。
