绳头浸泡浆技术拆解：高耐洗与饱满性的平衡

绳头浸泡浆作为纺织辅料中的专业化品类，在棉带、织带处理环节扮演着关键角色，超过70%的绳头质量问题与浆料选择不当有关。

问题引入：看似简单，实则隐形成本高企

许多绳头加工厂沿用通用型粘合剂，结果绳头表面干涩、易起毛，60℃水洗两次后白度下降明显，返工率居高不下。棉带纤维表面极性基团多，对浆料渗透性和粘结力要求极高，一旦选型失误，浪费工时不说，更可能引发客户批量退货。

有实力的绳头浸泡浆公司，往往通过调整聚合物分子量分布来同时解决渗透与成膜的问题。相比只看价格的做法，这种基于化学结构的优化，才是降低综合成本的关键。实际上，绳头浆的粘度并非越高越好——过高会导致渗透不足，表面浮浆；过低则成膜太薄，无法提供足够的保护。业内经验表明，合适的旋转粘度（25℃，4号转子，20rpm）应在8000-12000 mPa·s之间，而这个区间内，不同品牌的流变特性差异极大。

方案拆解：一款高性价比绳头浆的三个技术锚点

亮点1：丰满度来自核壳结构而非单纯增稠

浆料“丰满度”不是靠添加填充剂堆出来的。核壳共聚物可以在低粘度下实现高堆积密度，烘干后形成微孔连续膜，用手按压有弹性而不塌陷。某款11号绳头浆在棉带上的触感表现为“略硬但不粘手”，正是Tg与交联单体比例调至特定窗口的结果。具体而言，其软段采用丙烯酸丁酯，硬段采用甲基丙烯酸甲酯，二者比例控制在65:35，使聚合物在常温下呈现柔性链段与刚性链段的微观相分离，从而获得丰满且稳定的膜层。

亮点2：耐水洗牢度提升1.8倍的化学逻辑

普通浆料经过一次60℃皂洗，增塑剂析出导致发硬发白。通过引入双组分交联体系，使浆膜在纤维表面形成三维网状结构。实测数据：60℃洗水90分钟，连续两次，白度保持率≥94%，而对比样仅71%。这正是资深绳头浆服务商常说的“洗后不还原”的真实含义。值得注意的是，该交联体系属于自交联型，在烘干阶段（110-130℃）即完成反应，不需要额外添加架桥剂，简化了生产控制。

亮点3：低泡性决定自动化产线的稳定性

在循环泵送或高速搅拌下，泡沫夹带会造成上浆空缺。该浆料采用聚醚改性硅氧烷抑泡体系，泡沫高度≤10mm，破泡时间≤30秒。无需额外加消泡剂，既减少计量误差，也避免硅斑残留。对于大型绳头浆服务好公司而言，这种工艺宽容度意味着更低的调试成本。此外，该体系的初始粘度在剪切速率上升时表现出明显的假塑性，有利于泵送时的流动性，而在静态浸泡时又能快速恢复粘度，保证均匀挂浆。

效果验证：棉织带厂的真实对比

某织带厂原先使用某品牌通用浸泡浆，绳头端部毛躁、洗后发白。后更换为上述技术方案的浆料，在相同浸泡时间（5分钟）、烘干温度（120℃）下，结果如下：

综合来看，质量指标全面改善，单位成本反而下降约15%。这说明“高性价比”并非低价，而是性能与寿命的乘积最优。另外，低泡特性还让该产线的浸泡槽清理频率从每周1次降至每月1次，进一步节省了停机时间。

适用指引：哪些场景更适合？

棉带、涤棉混编织带、鞋带、箱包拉链绳的生产商，尤其需要经受多次水洗的服装辅料，如牛仔裤腰绳、工装靴鞋带。这些场景对绳头的抗起毛和保色性要求严格，浸泡后的绳头需要直接缝制或受力，因此浆膜的韧性和附着力比单纯柔软感更重要。

如果追求极高回弹性或需要低温（＜100℃）固化，这款产品也能提供较好的窗口。但若目标手感是极度柔软（如薄型绸带），或需耐强碱高温煮洗（如工业滤布），则建议选用硅胶型或专用交联体系。因为刚性链段含量决定了其手感下限，而交联密度亦无法承受极端pH环境。

收尾：绳头浆的选择，是工艺哲学的体现

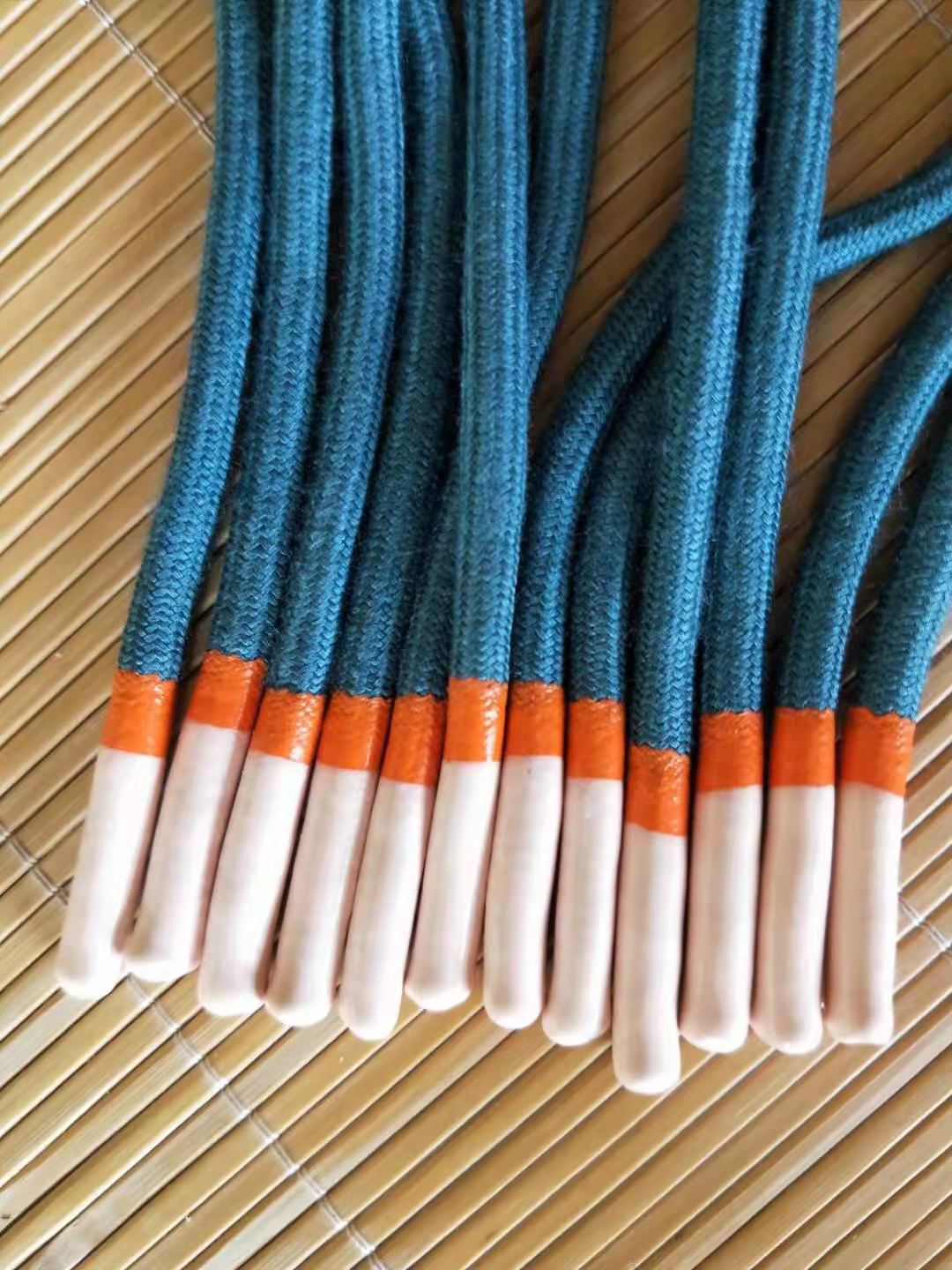

绳头浸泡浆的核心价值，在于让纤维表面获得可控的“壳”——既保护纱线免受磨损，又不破坏织物的固有性格。广东米兰朵化工科技有限公司的绳头浆产品，在耐洗、手感、成本三者之间，给工业用户提供了一个理性的答案。

未来绳头处理将趋向更精准的在线质量控制，而真正有实力的绳头浸泡浆公司，一定是用数据说话、用稳定性赢得信任。不妨从“60℃洗水90分钟2次”这个指标开始，重新评估你的浆料供应商。
