网硕互联帮助中心在振动监测、模态分析与冲击测试中，三轴加速度传感器（如C4型）需同时输出X、Y、Z三路信号。四芯1/4-28UNF插座转BNC或PCB端子线缆正是为此设计的专用组件，它将传感器的微型螺纹接口（1/4-28UNF）转换为标准BNC同轴接口或PCB焊接端子，方便连接至采集仪或数据采集板卡。
一、1/4-28UNF螺纹接口的标准与应用
1/4-28UNF是微型传感器（尤其是IEPE/ICP®型加速度计）的常用螺纹规格，其含义为：
-
1/4英寸：公称直径约6.35mm；
-
28：每英寸28牙，细牙螺纹（UNF），自锁性好，适用于振动环境；
-
四芯配置：典型定义为针A（X轴信号）、针B（Y轴信号）、针C（Z轴信号）、针D（公共地/电源负）。

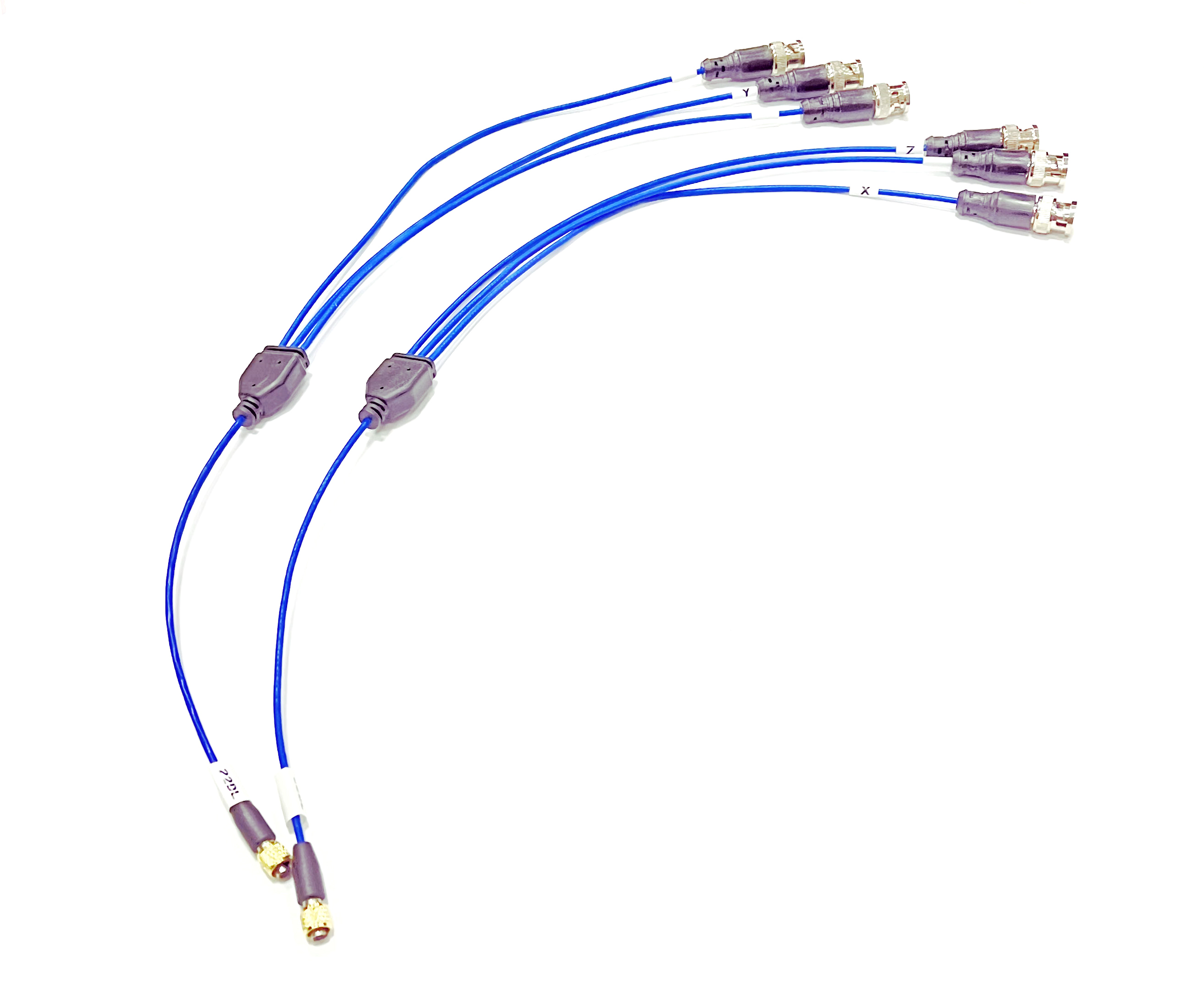

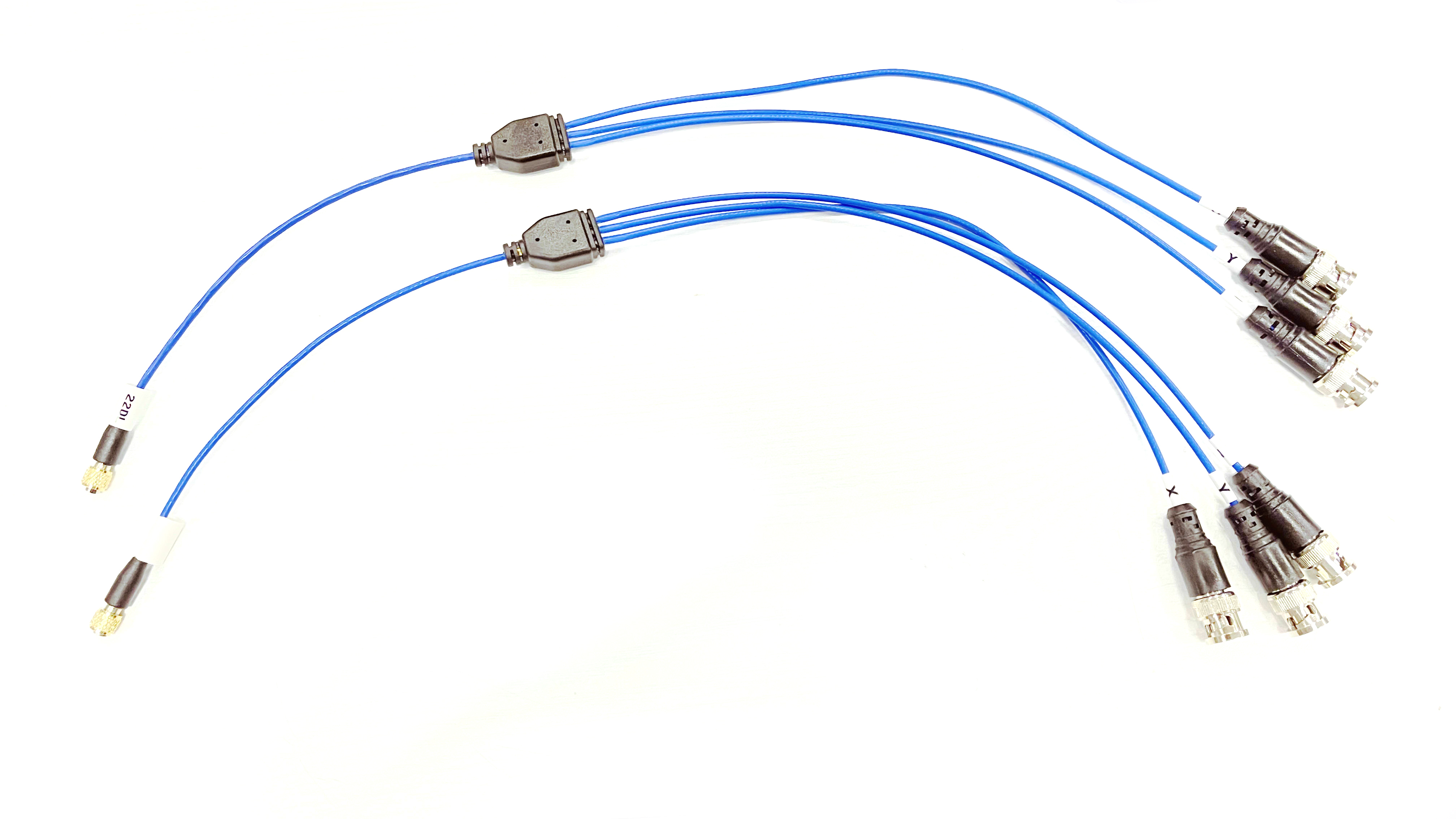

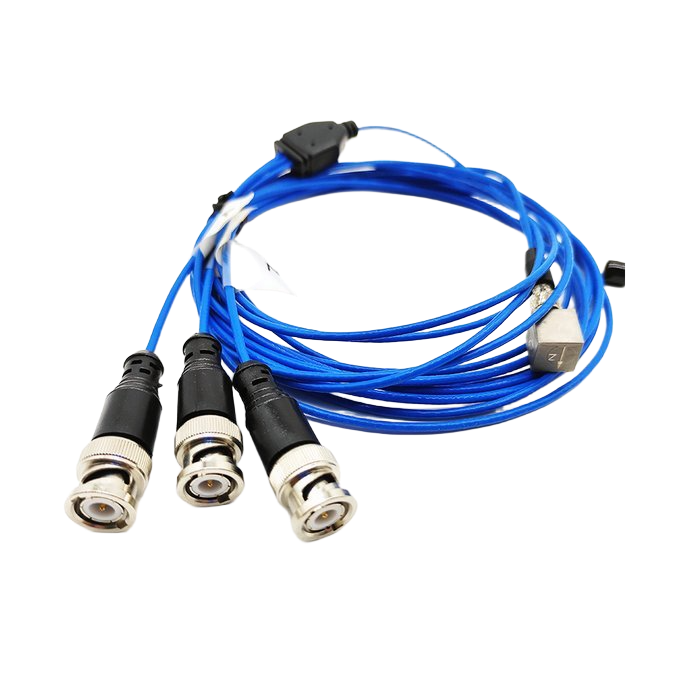

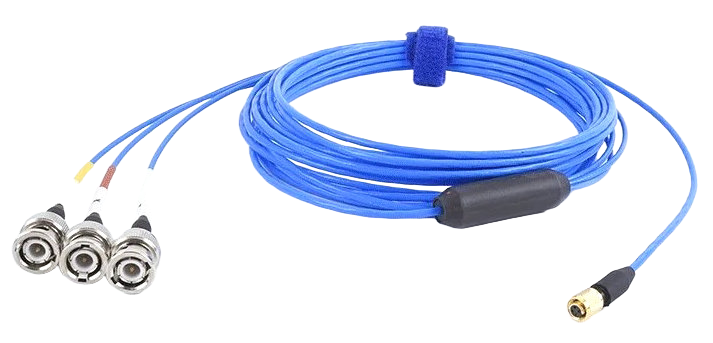

二、转换方案一：转BNC接头
BNC是振动采集仪的标准接口，配备自锁卡口结构，适合频繁插拔的测试场景。转换方式通常为：
-
输出端：三个独立的BNC公头（或一个多芯BNC），分别对应X、Y、Z信号。
-
适用场景：连接多通道动态信号采集仪（如NI、B&K等品牌），进行同步三轴振动采集。
三、转换方案二：转PCB端子线缆
PCB端子线缆将传感器信号引出至电路板，用于嵌入式系统或自定义采集板卡。其特点包括：
-
端接方式：线缆末端为镀锡铜导线或压接端子（如JST、Molex等标准间距），可直接焊接或插入PCB连接器。
-
适用场景：嵌入式振动监测模块、便携式设备原型验证、OEM传感器集成。
四、线缆与信号完整性
-
低噪声电缆：选用双绞屏蔽线或三同轴线，抑制摩擦电效应产生的虚假信号。
-
屏蔽层接地：屏蔽层在采集仪侧单点接地，避免地环路干扰。
-
传输距离：模拟信号传输距离建议≤10米，超过时考虑转为数字信号。
五、典型应用
-
航空发动机试车台：将传感器信号通过转BNC线缆引至远距离采集仪。
-
机床主轴监测：PCB端子线缆将传感器信号直接接入嵌入式状态监测板卡。
-
机器人关节振动测试：传感器体积小巧，四芯线缆通过1/4-28UNF锁紧，连接可靠。
六、选型与使用要点
输出类型确认：传感器输出为IEPE（需恒流源）还是电荷型？IEPE型需配置BNC供电线缆（含同轴供电功能）。
线缆长度：根据测试现场距离选择线长（通常1-5米），过长需考虑信号衰减。
引脚定义核对：不同品牌传感器四芯定义可能不同，务必核对传感器手册。
BNC阻抗匹配：BNC接头特性阻抗应为50Ω或75Ω，匹配采集仪输入阻抗。
总结：四芯1/4-28UNF转BNC/PCB线缆将三轴传感器的微型螺纹接口灵活转换为通用BNC或PCB端子，满足了从实验室测试到嵌入式集成的不同信号引出需求。选型时需重点关注引脚定义、线缆长度及屏蔽接地方式，以保障微弱振动信号的完整传输。
