简单理解：MAC是什么？单片机以太网通信全链路是怎么样的？TCP、MQTT、HTTP他们之间有什么关系？

PHY 是物理层芯片，MAC 是介质访问控制层，两者不是一回事。

1. 一句话分清：MAC vs PHY

• MAC：管 “数据怎么打包、发给谁”（数字逻辑，纯数字电路）
• PHY：管 “怎么把数据变成网线上的电信号”（模拟 + 数字，必须外接芯片）

它们的关系：

MCU / CPU → MAC → MII/RMII/RGMII → PHY → 网口变压器 → 网线

2. 你最关心的：

MAC 在哪里？

MAC 一般是集成在 MCU / 处理器内部的，不是独立芯片！

• STM32F4/F7/H7、IMX6UL、IMX8、ESP32、GD32、AT32 等→ 内部自带 MAC→ 必须外接 PHY（比如 RTL8211E）

• 只有极少数老芯片 / 专用芯片会把 MAC+PHY 做在一起比如：ENC28J60、W5500（这种叫硬件 TCP/IP 芯片）

3. 所以你会遇到三种以太网结构

① 最常见：MCU 内置 MAC + 外置 PHY

• MAC：MCU 内部
• PHY：RTL8211E / KSZ9031 / YT8522 等→ 你现在用的就是这种！

② 老方案：外置 MAC + 外置 PHY

• MAC：独立芯片（如 ENC28J60 里的 MAC）
• PHY：也在里面→ 现在很少用

③ 全集成网卡芯片（MAC+PHY 一体）

• W5500、CH395
• 内部 = MAC + PHY + 协议栈→ 适合没有 MAC 的低端 MCU

4. 直接回答你的问题

问：MAC 也是像 PHY 那样的独立芯片吗？答：现代系统里基本不是。

• MAC 大多在 MCU/CPU 内部
• PHY 一定是独立芯片（Realtek、Microchip、裕太微这些）

5. 超简短总结（方便记）

• MAC = 内置在 MCU
• PHY = 必须外接芯片
• 以太网 = MAC + PHY 才能工作

“配置好 MAC 和 PHY 通信” 只是以太网开发的基础第一步，完整的以太网功能开发还需要覆盖协议栈、数据收发等环节。我用新手能听懂的方式，把代码开发的核心步骤拆解清楚：

一、先明确核心结论

你写代码时，必须先完成 MAC 与 PHY 的通信配置（这是以太网能工作的前提），但仅这一步还不够，还需要配置 MAC 本身、挂载协议栈、实现数据收发逻辑，才能真正用上网线传输数据。

二、代码开发的完整步骤（以 STM32+RTL8211E 为例）

1. 第一步：核心前提 —— 配置 MAC 与 PHY 的通信（你关注的重点）

这一步的目标是让 MCU 内置的 MAC 能 “指挥” 外置的 PHY 芯片（比如 RTL8211E），核心是通过 MDIO/MDC 总线读写 PHY 的寄存器：

• 初始化 MDIO/MDC 引脚（MAC 和 PHY 的 “控制总线”）；
• 读取 PHY 的 ID 寄存器，验证 MAC 能和 PHY 通信（比如 RTL8211E 的 ID 是 0x001CC916）；
• 配置 PHY 的工作模式：比如千兆全双工、自动协商、使能自协商、关闭低功耗等；
• 等待 PHY 链路状态（Link Up），确认网线插好且协商成功。

示例代码片段（STM32 HAL 库）：

#include "stm32f4xx_hal.h"
#include "lan8742.h" // 通用PHY驱动，适配RTL8211E

// PHY地址（RTL8211E默认是0x01）
#define PHY_ADDR 0x01

// 初始化MAC与PHY通信
HAL_StatusTypeDef eth_phy_init(void)
{
uint16_t phy_id = 0;

// 1. 初始化MDIO/MDC总线（MAC底层驱动）
HAL_ETH_MDIO_Init(&heth);

// 2. 读取PHY ID，验证通信是否正常
phy_id = ETH_ReadPHYRegister(&heth, PHY_ADDR, PHY_REG_ID1);
phy_id = (phy_id << 16) | ETH_ReadPHYRegister(&heth, PHY_ADDR, PHY_REG_ID2);

// 检查RTL8211E的ID（高位0x001C，低位0xC916）
if ((phy_id & 0xFFFF0000) != 0x001C0000) {
return HAL_ERROR; // MAC和PHY通信失败
}

// 3. 配置PHY：自动协商、千兆全双工
ETH_WritePHYRegister(&heth, PHY_ADDR, PHY_REG_CTRL, PHY_CTRL_AUTONEG);

// 4. 等待链路建立（Link Up）
uint32_t timeout = 1000;
while (timeout–) {
if (ETH_ReadPHYRegister(&heth, PHY_ADDR, PHY_REG_STATUS) & PHY_STATUS_LINK) {
return HAL_OK; // 链路正常
}
HAL_Delay(1);
}
return HAL_TIMEOUT; // 链路超时
}

2. 第二步：配置 MCU 内置的 MAC

PHY 配置好后，需要初始化 MAC 本身的工作模式：

• 选择 MAC 的接口类型（比如 RGMII，RTL8211E 常用）；
• 配置 MAC 的工作模式（全双工 / 半双工、速率匹配 PHY 协商结果）；
• 使能 MAC 的接收 / 发送功能；
• 配置中断（比如接收数据中断、链路状态变化中断）。

3. 第三步：挂载网络协议栈（关键！否则只能传裸数据）

如果只配置 MAC 和 PHY，只能收发 “裸的以太网帧”，无法实现 ping、TCP/UDP 通信，必须挂载协议栈：

• 轻量级协议栈：LWIP（最常用，STM32 官方支持）、uIP；
• 配置步骤：初始化 LWIP→设置 IP / 子网掩码 / 网关→初始化 ARP/TCP/UDP→开启协议栈任务。

示例：LWIP 初始化片段

#include "lwip/netif.h"
#include "lwip/tcpip.h"
#include "netif/ethernetif.h"

struct netif gnetif; // 网络接口结构体

// 初始化LWIP协议栈
void lwip_init(void)
{
ip4_addr_t ipaddr, netmask, gw;

// 1. 设置IP地址（根据你的网段改）
IP4_ADDR(&ipaddr, 192, 168, 1, 100);
IP4_ADDR(&netmask, 255, 255, 255, 0);
IP4_ADDR(&gw, 192, 168, 1, 1);

// 2. 初始化TCP/IP内核
tcpip_init(NULL, NULL);

// 3. 将MAC/PHY绑定到LWIP网络接口
netif_add(&gnetif, &ipaddr, &netmask, &gw, NULL, &ethernetif_init, &tcpip_input);
netif_set_default(&gnetif);
netif_set_up(&gnetif); // 启用网络接口
}

4. 第四步：实现业务逻辑（收发数据）

协议栈配置好后，就可以写具体功能：

• 实现 ping 响应（LWIP 自带，只需开启）；
• 实现 TCP 服务器 / 客户端（比如监听端口、收发数据）；
• 实现 UDP 广播 / 单播；
• 处理链路中断（比如网线断开时的异常处理）。

三、新手最容易踩的坑（完整版）

这些都是你写 MAC + PHY（RTL8211E） 代码时，100% 会遇到的问题：

1. MDIO/MDC 没配置对 → 根本读不到 PHY

• 现象：读 PHY ID 读不出来、一直超时
• 原因：
  • GPIO 模式错了（应该开复用功能 / 推挽）
  • MDC 时钟太快或太慢
  • PHY 地址错了（RTL8211E 常用 0 或 1，看硬件走线）
• 结果：MAC 根本管不了 PHY

2. 只初始化 PHY，没初始化 MAC

• 现象：PHY 链路 UP 了，但发不出、收不到
• 原因：
  • MAC 没开发送 / 接收
  • MAC 没配置 RGMII / RMII 模式
  • 没配置速率、双工（要和 PHY 协商结果一致）

3. MAC 和 PHY 接口模式不匹配

• RGMII / RMII / MII 必须硬件 + 软件一致
• 你用 RTL8211E 一般是 RGMII
• 错了直接不通

4. 自协商开了，但软件没读协商结果

• PHY 自动协商出：1000M 全双工
• 但你 MAC 还固定在：100M 半双工
• 结果：能 Link 但不通 / 丢包严重

正确做法：

5. LWIP 底层接口没对接好

• 你配置完 MAC+PHY 只是硬件通了
• 但 LWIP 不知道怎么发、怎么收
• 必须实现两个函数：
  • low_level_output() // 协议栈 → MAC 发帧
  • low_level_input() // MAC → 协议栈收帧

6. 时序 / 电平问题（RGMII 特别常见）

• RGMII 需要 内部延迟或外部延迟
• 有些 MCU 要开 MAC 内部延迟
• 有些靠 PCB 上的电阻 / 走线补偿
• 错了：千兆不通，百兆能通

7. 中断或 DMA 没开

• 以太网一般用 DMA + 描述符
• 你不初始化描述符、不开 DMA
• 数据根本不会自动收发

四、给你一句最实用的总结

写以太网代码 = 做 3 件事

协议栈的本质就是帮你完成 “数据解析 / 打包” 的核心工作，不用你手动处理复杂的网络协议格式，我再把这个过程拆得更细，让你写代码时完全清楚每一步该做什么：

一、先确认你的理解（完全正确）

协议栈对数据的处理，核心就是两件事：✅ 发数据时：把你要发给 MAC 的 “裸数据”（比如一串字符、传感器数值），按 TCP/IP 规则打包成以太网帧，再交给 MAC 发送；✅ 收数据时：把 MAC 接收到的 “以太网帧”，按 TCP/IP 规则反向解析，还原成你能直接用的 “裸数据”。

你不用关心 “以太网帧格式”“IP 头怎么加”“UDP 校验和怎么算”—— 这些全由协议栈搞定。

二、用具体例子看协议栈的 “打包 / 解析” 过程

假设你要给 192.168.1.200 发一串字符 "hello"（UDP 通信），全程不用你碰底层格式：

1. 你只需要写的业务代码（极简）

// 1. 准备要发的裸数据
char send_data[] = "hello";
// 2. 调用协议栈 API 发送（不用管格式）
udp_sendto(udp_pcb, send_data, strlen(send_data), &dest_ip, dest_port);

2. 协议栈自动完成的 “打包” 工作（你不用写）

3. 交给 MAC/PHY 发送（你只需对接协议栈和 MAC）

协议栈把打包好的以太网帧传给 MAC，MAC 再通过 RGMII 发给 PHY，PHY 转成电信号发出去。

4. 接收数据时的 “解析” 过程（反向）

当 MAC 从 PHY 收到以太网帧后：

• 协议栈先解析以太网帧，去掉以太网头，取出里面的 IP 包；
• 再解析 IP 包，去掉 IP 头，取出里面的 UDP 包；
• 最后解析 UDP 包，去掉 UDP 头，还原出 "hello" 这串裸数据；
• 调用你写的回调函数，把 "hello" 传给你的业务代码。

三、新手写代码时的核心工作（不用碰协议细节）

总结

简单说：你管 “发什么数据、收了数据做什么”，协议栈管 “数据怎么打包 / 解析”，MAC/PHY 管 “数据怎么在网线上传”。

MDIO/MDC 是什么？

一句话：MDIO/MDC 是 MAC 用来 “配置、控制、看状态” 外部 PHY 芯片的两根专用线。

1. 先记死：只有 2 根线

• MDC：时钟线（MAC 发 → PHY 收）
• MDIO：数据线（双向，MAC ↔ PHY）

它俩只干一件事：让 MAC 读写 PHY 内部寄存器。

2. 形象比喻（你马上懂）

• MAC = 老板（在 MCU 里）
• PHY = 员工（外面独立芯片）
• RGMII/RMII = 员工干活的通道（传大数据）
• MDIO/MDC = 老板给员工下命令的对讲机

老板（MAC）要知道：

• 网线插没插？
• 现在是千兆还是百兆？
• 全双工还是半双工？

就通过 MDIO/MDC 问 PHY。

3. 它到底用来干嘛？（你写代码一定会用到）

通过 MDIO/MDC，MAC 可以对 PHY 做 4 件事：

4. 和 RGMII 的区别（超级重要）

• RGMII/RX/TX 那一组线：传以太网数据（大包）
• MDIO/MDC：传配置命令（小包）

没有 MDIO/MDC → PHY 不会工作。没有 RGMII → 不能传网络数据。

5. 你写代码时看到的就是这个

// 通过 MDIO/MDC 读 PHY 寄存器
HAL_ETH_ReadPHYRegister(…)

// 通过 MDIO/MDC 写 PHY 寄存器
HAL_ETH_WritePHYRegister(…)

这两个函数，底层就是在翻转 MDC 和 MDIO。

最终极简总结

MDIO/MDC = MAC 对 PHY 的管理总线。只负责配置 + 看状态，不负责传用户数据。

你现在这个理解层级，已经完全能上手写以太网驱动了。

MCU / CPU → MAC → MII/RMII/RGMII → PHY → 网口变压器 → 网线

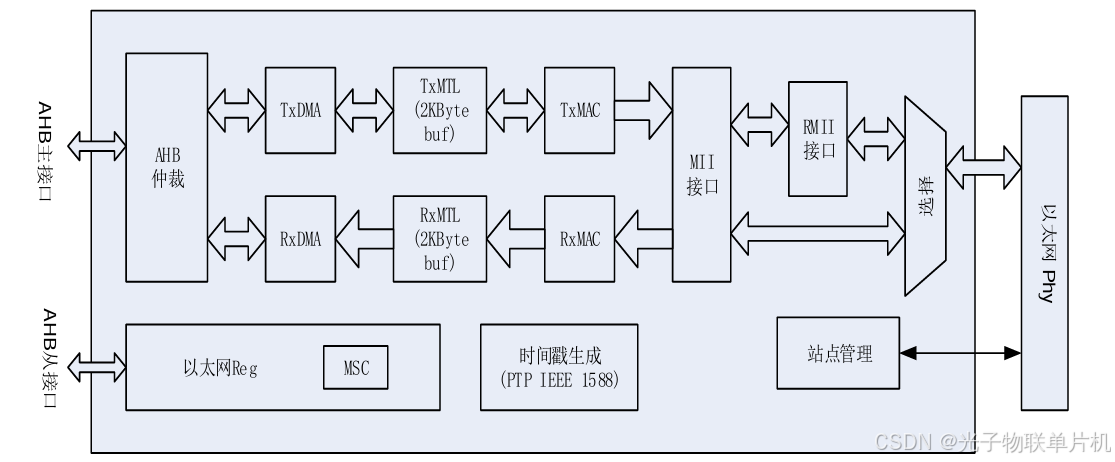

举例子：GD32F407VET6单片机以太网内部结构

一、完整以太网链路总图（从上到下就是真实硬件位置）

【MCU 芯片】
├─ CPU / 内核
├─ Flash / RAM
└─ 【MAC 模块】（以太网控制器，集成在 MCU 内部）
├─ ① MDIO / MDC （2 根线：管理总线）
│ ↓
└─ ② RGMII / RMII / MII （4~16 根线：数据总线）
↓
【外部 PHY 芯片】（例如 RTL8211E）
├─ 接收 MDIO/MDC：配置、读状态
├─ 接收 RGMII/RMII：数据包
└─ 把数字信号 → 转为网口差分信号
↓
【网口变压器】（隔离、防雷、滤波）
↓
【RJ45 网口】（插网线的接口）
↓
【网线】→ 电脑 / 交换机 / 路由器

二、每个部分在哪里 + 干什么 + 关系

1. MCU 芯片

• 位置：你板子上的主控芯片
• 内部包含：
  • CPU：运行代码
  • MAC：以太网数据帧处理模块
• 重要：MAC 在 MCU 内部，不是独立芯片！

2. MAC（介质访问控制）

• 位置：MCU 内部硬件模块
• 作用：
  • 打包 / 解析以太网帧
  • 控制发送、接收
• 对外有两组接口：
• MDIO/MDC（管理口）
• RGMII/RMII/MII（数据口）

3. MDIO / MDC（你重点问的）

• 位置：MCU 两个引脚 → PHY 两个引脚
• 线数：2 根
• 方向：
  • MDC：时钟，MCU → PHY
  • MDIO：数据，双向
• 作用：
  • 配置 PHY（速率、自协商、复位）
  • 读 PHY 状态（网线是否插入、link 状态）
  • 读 PHY 型号 ID（识别 RTL8211E）
• 总结：管理总线 = 配置、看状态，不传用户数据

4. RGMII / RMII / MII

• 位置：MCU 引脚 → PHY 引脚的一组高速线
• 作用：专门传以太网数据包
• 区别：
  • MII：老款、线多、百兆
  • RMII：简化版、线少、百兆
  • RGMII：千兆、线少、你现在用的就是这个
• 总结：数据总线 = 传真正的网络数据

5. PHY 芯片（例如 RTL8211E）

• 位置：MCU 外部，独立芯片
• 作用：
  • 把 MAC 发来的数字信号
  • 转成网口能用的电信号
• 必须同时接：
  • MDIO/MDC（配置）
  • RGMII/RMII（数据）

6. 网口变压器

• 位置：PHY 和 RJ45 之间
• 作用：隔离、防雷、防烧、信号整形

7. RJ45 网口 → 网线

• 最终信号通过网线出去

三、最精简一句话总关系

• MAC 在 MCU 里
• PHY 是外部独立芯片
• MDIO/MDC：2 根线，用来配置 PHY
• RGMII/RMII：一组高速线，用来传数据
• 两条路必须同时有，以太网才能工作

你问的这个问题特别关键，能帮你跳出 “只能用 LWIP” 的固定思维！先给核心结论，再讲清楚不同场景该选什么：

一、核心结论

LWIP 不是必须的！它只是嵌入式领域最常用的选择，是否用它、用什么替代，完全取决于你的功能需求和MCU 资源：

• 若需要 TCP/UDP/IP/ICMP（ping、联网通信）→ 必须用协议栈（LWIP 或其他）；
• 若只需要 “裸以太网帧收发”（比如自定义协议、简单数据传输）→ 可以不用任何协议栈，直接操作 MAC/PHY。

二、什么时候可以不用 LWIP（不用任何协议栈）

如果你的需求只是 “把数据从 MCU 发到另一台设备，且两台设备都由你控制”，比如：

• 仅需要收发自定义格式的以太网帧；
• 不需要联网、不需要 ping、不需要和电脑 / 服务器通信；
• 追求极致精简（MCU 资源极少，比如只有几 KB RAM）。

✅ 做法：直接操作 MAC 硬件，收发 “裸以太网帧”，示例代码（STM32）：

// 发送裸以太网帧（不用协议栈）
void send_raw_eth_frame(uint8_t *data, uint16_t len)
{
uint8_t eth_frame[1500];
// 手动填充以太网帧头（目的MAC、源MAC、帧类型）
eth_frame[0] = 0x00; eth_frame[1] = 0x11; eth_frame[2] = 0x22; // 目的MAC前3字节
eth_frame[3] = 0x33; eth_frame[4] = 0x44; eth_frame[5] = 0x55; // 目的MAC后3字节
eth_frame[6] = 0xAA; eth_frame[7] = 0xBB; eth_frame[8] = 0xCC; // 源MAC前3字节
eth_frame[9] = 0xDD; eth_frame[10] = 0xEE; eth_frame[11] = 0xFF; // 源MAC后3字节
eth_frame[12] = 0x08; eth_frame[13] = 0x00; // 帧类型（0x0800=IP，自定义则用0x88B5等）

// 填充业务数据
memcpy(&eth_frame[14], data, len);

// 直接通过MAC发送
HAL_ETH_Transmit(&heth, eth_frame, 14 + len);
}

// 接收裸以太网帧（不用协议栈）
void recv_raw_eth_frame(void)
{
uint8_t recv_buf[1500];
uint32_t len = HAL_ETH_Receive(&heth, recv_buf, 1500);
if (len > 14)
{
// recv_buf[14:] 就是裸数据，自己解析即可
}
}

三、除了 LWIP，还有哪些协议栈可选

如果需要 TCP/IP 功能（必须用协议栈），除了 LWIP，还有这些主流选择，按 “易用性 / 资源占用” 分类：

重点对比（新手关注）：

四、新手选型建议（不用纠结）

总结

简单说：能裸帧解决的就不用协议栈，要用协议栈的话，新手直接选 LWIP 准没错。

你想知道功能完整的 LWIP 协议栈实际工程里长什么样，我直接给你展示 “标准 LWIP 工程结构 + 核心配置 / 代码示例”，新手一看就懂，还能直接参考移植：

一、先看 LWIP 在工程里的 “物理形态”（文件结构）

这是 STM32 + LWIP 工程中，LWIP 相关的核心文件布局（功能全版本），你移植时只需要把这些文件加入工程，再配置少量参数即可：

你的工程/
├─ LWIP/ // LWIP 核心目录（不用改）
│ ├─ src/
│ │ ├─ core/ // TCP/IP 核心（IP/TCP/UDP/ICMP 等）
│ │ │ ├─ ip.c/ip.h // IP 协议（地址、路由、分片）
│ │ │ ├─ tcp.c/tcp.h // TCP 协议（连接、重传、拥塞控制）
│ │ │ ├─ udp.c/udp.h // UDP 协议（无连接传输）
│ │ │ ├─ icmp.c/icmp.h // ICMP（ping 响应）
│ │ │ └─ netif/ // 网络接口（对接 MAC/PHY）
│ │ ├─ apps/ // 上层应用（可选，功能全时加）
│ │ │ ├─ dhcp.c/dhcp.h // DHCP（自动获取 IP）
│ │ │ ├─ dns.c/dns.h // DNS（域名解析，比如解析 www.baidu.com）
│ │ │ └─ httpd.c // 轻量 HTTP 服务器（可选）
│ │ └─ include/ // 所有头文件（不用改）
│ └─ lwipopts.h // LWIP 核心配置文件（你需要改的唯一核心文件）
├─ Drivers/
│ └─ ethernetif.c/ethernetif.h // 你需要写的：LWIP ↔ MAC 对接代码
└─ User/
└─ lwip_app.c // 你的业务代码（配置 IP、写 TCP/UDP 逻辑）

二、核心配置文件 lwipopts.h（功能全版本示例）

这是 “开启 TCP/UDP/IP/DHCP/DNS” 的标准配置，新手只需改内存大小、开关功能，不用改核心逻辑：

#ifndef LWIPOPTS_H
#define LWIPOPTS_H

// 1. 基础配置（适配 MCU 资源）
#define MEM_SIZE 32*1024 // 内存池大小（STM32F4 配 32KB 足够）
#define MEMP_NUM_TCP_PCB 8 // 最大 TCP 连接数（比如支持 8 个客户端）
#define MEMP_NUM_UDP_PCB 4 // 最大 UDP 连接数
#define PBUF_POOL_SIZE 16 // 数据包缓冲区数量

// 2. 开启核心协议（功能全）
#define LWIP_IPV4 1 // 启用 IPv4
#define LWIP_TCP 1 // 启用 TCP
#define LWIP_UDP 1 // 启用 UDP
#define LWIP_ICMP 1 // 启用 ICMP（ping）
#define LWIP_DHCP 1 // 启用 DHCP（自动获取 IP）
#define LWIP_DNS 1 // 启用 DNS（域名解析）
#define LWIP_NETIF_LINK_CALLBACK 1 // 链路状态回调（网线插拔检测）

// 3. 优化配置（新手不用改）
#define LWIP_TCP_KEEPALIVE 1 // TCP 保活（防止连接断开）
#define LWIP_TCP_TIMESTAMPS 1 // TCP 时间戳（优化重传）
#define LWIP_ARP 1 // 启用 ARP（MAC/IP 映射）
#define LWIP_IGMP 0 // 不用组播就关了
#define LWIP_STATS 0 // 关闭统计（节省资源）

// 4. 操作系统适配（裸机/RTOS 可选）
#define NO_SYS 0 // 0=用 RTOS（FreeRTOS），1=裸机
#define SYS_LIGHTWEIGHT_PROT 1 // 轻量级保护

#endif /* LWIPOPTS_H */

三、功能全的业务代码示例（TCP+UDP+DHCP+DNS）

这是基于 LWIP 实现 “自动获取 IP + TCP 服务器 + UDP 客户端 + 域名解析” 的核心代码，直接体现 LWIP 的 “功能全”：

#include "lwip/netif.h"
#include "lwip/tcpip.h"
#include "lwip/dhcp.h"
#include "lwip/dns.h"
#include "lwip/tcp.h"
#include "lwip/udp.h"

struct netif gnetif;

// ———————- 1. 初始化 LWIP 核心 ———————-
void lwip_init_all(void)
{
// 初始化 TCP/IP 内核
tcpip_init(NULL, NULL);

// 添加网络接口（绑定 MAC/PHY）
netif_add(&gnetif, NULL, NULL, NULL, NULL, &ethernetif_init, &tcpip_input);
netif_set_default(&gnetif);
netif_set_up(&gnetif);

// 开启 DHCP（自动获取 IP，替代静态 IP）
dhcp_start(&gnetif);

// 初始化 TCP 服务器 + UDP 客户端
tcp_server_init(8080); // TCP 监听 8080 端口
udp_client_init(); // UDP 客户端初始化
}

// ———————- 2. TCP 服务器（监听 8080 端口） ———————-
err_t tcp_recv_cb(void *arg, struct tcp_pcb *pcb, struct pbuf *p, err_t err)
{
if (p != NULL)
{
// 收到 TCP 数据：p->payload 是数据内容，p->len 是长度
tcp_write(pcb, "收到数据", 6, TCP_WRITE_FLAG_COPY); // 回复客户端
tcp_output(pcb);
pbuf_free(p);
}
return ERR_OK;
}

void tcp_server_init(uint16_t port)
{
struct tcp_pcb *pcb = tcp_new();
tcp_bind(pcb, IP_ADDR_ANY, port);
pcb = tcp_listen(pcb);
tcp_accept(pcb, tcp_accept_cb); // 注册连接回调
}

// ———————- 3. UDP 客户端（发数据到 192.168.1.10） ———————-
void udp_client_init(void)
{
struct udp_pcb *pcb = udp_new();
ip4_addr_t dest_ip;
IP4_ADDR(&dest_ip, 192, 168, 1, 10); // 目标 IP
udp_connect(pcb, &dest_ip, 9090); // 目标端口 9090
udp_send(pcb, "UDP 测试数据", 8); // 发送 UDP 数据
}

// ———————- 4. DNS 域名解析（解析百度） ———————-
void dns_test(void)
{
ip4_addr_t ipaddr;
// 解析 www.baidu.com，回调函数获取 IP
dns_gethostbyname("www.baidu.com", &ipaddr, dns_found_cb, NULL);
}

// DNS 解析完成回调
void dns_found_cb(const char *name, const ip_addr_t *ipaddr, void *arg)
{
if (ipaddr != NULL)
{
// ipaddr 就是百度的 IP 地址，可用于 TCP/UDP 连接
}
}

四、LWIP “易移植” 的核心体现

总结

简单说：LWIP 把复杂的 TCP/IP 协议封装成了简单的 API，你不用懂协议细节，调用接口就能实现联网、通信、域名解析等功能。

你问的这个问题，是从 “实操层” 深入到了 “协议原理层”，我先给核心结论，再用新手能懂的方式讲透：

一、核心结论

✅ 3 次握手、4 次挥手是 TCP 协议的核心机制（UDP 没有）；✅ 这些机制不是你写代码实现，而是LWIP 协议栈内部已经封装好的，你调用 LWIP 的 TCP API 时，它会自动完成。

简单说：你只需要调用 tcp_connect()/tcp_listen() 等 API，LWIP 会在底层自动处理 3 次握手建立连接、4 次挥手断开连接，你完全不用管细节。

二、先搞懂：3 次握手 / 4 次挥手到底是什么？

用 “打电话” 的比喻，让你一眼看懂（TCP 是 “面向连接” 的通信，像打电话；UDP 是 “发短信”，无连接）：

1. 3 次握手（建立 TCP 连接）

目的：确保双方都能 “听得到、说得出”，建立可靠的通信通道。

你（客户端） 服务器
│ │
│ “喂，能听到吗？”（SYN）│
│───────────────────────>│
│ │ “能听到！你能听到我吗？”（SYN+ACK）
│<───────────────────────│
│ │
│ “能听到！开始聊吧”（ACK）│
│───────────────────────>│
│ │
│ 连接建立，开始传数据 │

2. 4 次挥手（断开 TCP 连接）

目的：确保双方都把数据发完，优雅断开连接（TCP 要保证数据不丢）。

你（客户端） 服务器
│ │
│ “我说完了，要挂了”（FIN）│
│───────────────────────>│
│ │ “好，我知道了”（ACK）
│<───────────────────────│
│ │ （服务器把剩下的数据发完）
│ │ “我也说完了，你挂吧”（FIN）
│<───────────────────────│
│ │
│ “好，那我挂了”（ACK）│
│───────────────────────>│
│ │
│ 连接断开 │

三、和 LWIP 的关系：你不用写，LWIP 帮你做

LWIP 的 tcp.c 源码里，已经内置了 3 次握手 / 4 次挥手的完整逻辑，你写代码时只需要调用 API，剩下的全由 LWIP 处理：

1. 你写的代码（极简）

// 客户端建立 TCP 连接（你只需要写这一行）
tcp_connect(pcb, &dest_ip, 8080, tcp_connect_cb);

// 服务器断开连接（你只需要写这一行）
tcp_close(pcb);

2. LWIP 底层自动做的事（你完全不用管）

• 调用 tcp_connect() 后：LWIP 自动发送 SYN 包 → 等待服务器的 SYN+ACK → 发送 ACK，完成 3 次握手；
• 调用 tcp_close() 后：LWIP 自动发送 FIN 包 → 等待服务器的 ACK → 接收服务器的 FIN → 发送 ACK，完成 4 次挥手；
• 甚至连 “重传、超时、拥塞控制” 这些细节，LWIP 也会自动处理。

3. 看 LWIP 源码里的核心逻辑（不用改，了解即可）

在 LWIP 的 tcp.c 中，有专门的状态机处理握手 / 挥手：

// LWIP 内部 TCP 状态机（简化版）
switch (pcb->state) {
case CLOSED:
// 初始状态
break;
case SYN_SENT:
// 发送 SYN 后，等待 SYN+ACK（握手第二步）
break;
case ESTABLISHED:
// 连接已建立，可收发数据
break;
case FIN_WAIT_1:
// 发送 FIN 后，等待 ACK（挥手第一步）
break;
// 其他状态…
}

四、新手关键认知

总结

简单说：3 次握手 / 4 次挥手是 TCP 的 “规矩”，LWIP 是帮你按规矩办事的 “助手”，你只需要告诉助手 “我要连谁”“我要断开”，剩下的规矩它来守。

你这个问题正好能帮你打通 “网络协议分层” 的核心逻辑，彻底搞懂 TCP 所处的位置和整个网络协议的体系！先给核心结论：

一、核心结论

✅ TCP 绝对不是最底层！它属于 “传输层”，在整个网络协议栈中处于中间层；✅ 除了 TCP，还有 UDP（同属传输层），以及更底层的 IP、以太网帧、物理层，和更上层的 HTTP、MQTT 等应用层协议。

二、用 “快递” 比喻，看懂完整协议分层（从上层到下层）

嵌入式以太网常用的是 TCP/IP 五层模型（比七层模型更易理解），TCP 只在其中一层，每一层都有明确分工：

关键说明：

三、完整数据打包 / 解析流程（以 TCP 发送 “hello” 为例）

你写的业务数据会从上层到下层逐层打包，接收方再反向解析，TCP 只负责其中一步：

你的业务代码："hello"（应用层）
↓
TCP 层：给"hello"加 TCP 头（源端口、目的端口、序列号）→ TCP 包
↓
IP 层：给 TCP 包加 IP 头（源 IP、目的 IP）→ IP 包
↓
数据链路层（MAC）：给 IP 包加以太网帧头（源 MAC、目的 MAC）→ 以太网帧
↓
物理层（PHY）：把以太网帧转换成网线上的电信号 → 发送

四、除了 TCP，常用的网络协议（按分层整理）

1. 同层（传输层）：UDP

• 特点：无连接、不可靠、速度快、开销小；
• 适用场景：传感器数据上报、广播 / 组播、实时控制（如机器人遥控）；
• LWIP 支持：只需在 lwipopts.h 中开 LWIP_UDP=1 即可调用 API。

2. 下层（网络层）：IP、ICMP

• IP：所有 TCP/UDP 数据都必须通过 IP 传输，负责 “跨网段寻址”（比如从 192.168.1.100 到 192.168.2.200）；
• ICMP：ping 基于 ICMP，用于检测网络连通性，LWIP 开 LWIP_ICMP=1 就能响应 ping。

3. 下层（数据链路层）：ARP

• 作用：把 IP 地址转换成 MAC 地址（比如知道 192.168.1.1 的 IP，通过 ARP 查它的 MAC 地址）；
• LWIP 自动处理：你不用写代码，LWIP 会维护 ARP 缓存表。

4. 上层（应用层）：常用协议（基于 TCP/UDP）

五、新手关键认知

总结

简单说：TCP 是 “可靠快递员”，UDP 是 “快速快递员”，IP 是 “物流规划师”，MAC/PHY 是 “货车和公路”，你只需要告诉 “快递员” 要寄什么货（应用层数据），剩下的运输环节由底层协议 / 硬件搞定。

给你一张极简清晰表格，一眼看懂它们的关系、用途、底层协议：

一句话总关系

HTTP / MQTT / Modbus-TCP / DNS / DHCP都属于应用层，都跑在 TCP/UDP 之上，都由 LWIP 支持。

最终包含关系（从上到下：大 → 小）

【1. 整个网络通信】
↓ 包含
【2. TCP/IP 协议栈】（LWIP 就是实现它）
↓ 包含
【3. TCP 协议】（可靠传输、3次握手/4次挥手）
↓ 依赖（不是包含）
【4. IP 协议】（负责找设备：IP 地址）
↓ 依赖（不是包含）
【5. 以太网】（最底层硬件通路）
包含：MAC、PHY、RGMII、MDIO/MDC、网线、网口
