软考架构师90天冲刺｜DAY02·架构风格-分层架构详解（含真题与实战案例）

分层架构（Layered Architecture）作为软件工程中最经典、应用最广泛的架构风格之一，被誉为"架构的基石"。它通过将系统划分为若干水平的、职责分明的层次，实现了关注点分离，极大地提升了软件的可理解性、可维护性和可测试性。在2023年系统架构设计师考试中，分层架构的考查频率高达20%-30%，是每位考生必须掌握的核心知识点。

今天，我们将从核心概念、真题解析、实战应用三个维度，带大家全面掌握分层架构。

一、分层架构核心概念

1.1 什么是分层架构？

分层架构的核心思想是将软件系统按功能职责划分为多个层次，每层只与相邻层交互，遵循 "高层依赖低层，低层不依赖高层" 的单向依赖原则。

三大核心特征：

特征	核心内容	实际例子	设计价值
层次间调用关系	上层作为下层客户，调用下层服务	电商系统：表现层→业务逻辑层→数据访问层	建立清晰的依赖关系，避免循环调用
影响范围限制	每层最多只影响相邻两层	修改数据库结构只影响数据访问层和业务层	降低系统耦合度，提高可维护性
实现技术灵活性	每层可选择不同技术实现	前端用React，后端用Spring Boot，数据库用MySQL	技术选型灵活，便于技术升级

1.2 经典四层模型

层次	主要职责	关键技术/模式	依赖方向
表示层	用户交互、UI 展示、请求路由	MVC, RESTful API, GraphQL, React, Vue.js	依赖 → 业务逻辑层
业务逻辑层	核心业务规则、流程、计算	领域模型 (Domain Model), 服务 (Service), SOLID 原则	依赖 → 数据访问层
数据访问层	数据持久化、CRUD 操作、事务管理	Repository 模式, DAO 模式, ORM (如 Hibernate, MyBatis)	依赖 → 数据库
数据库	数据的物理存储与检索	RDBMS (MySQL, PostgreSQL), NoSQL (MongoDB, Redis), SQL	被依赖

二、2023年真题深度解析

2.1 真题回顾（2023年下半年系统架构设计师综合知识真题）

题目：在软件架构设计中，"分层架构"的主要优点是（）

A. 各层之间紧密耦合，便于整体调试

B. 高层依赖低层，低层不依赖高层，有利于复用

C. 所有功能集中在一层，便于快速开发

D. 无需考虑层间接口，减少设计复杂度

正确答案： B

2.2 详细分析

逐个选项分析：

A选项"各层之间紧密耦合" – 错误。分层架构的核心是"低耦合"，各层通过明确的接口交互，层内修改不会轻易影响其他层，维护成本降低80%以上。
B选项"高层依赖低层，低层不依赖高层，有利于复用" – 正确。这完全符合分层架构的特点。比如低层的"数据访问层"可以被不同的高层（如业务逻辑层）复用，只要接口不变，低层的优化或替换不影响高层。
C选项"所有功能集中在一层" – 错误。这是"单层架构"的特点，分层架构是功能拆分到不同层。
D选项"无需考虑层间接口" – 错误。分层架构必须定义清晰的层间接口，否则层与层无法交互，反而会增加复杂度。

2.3 考试高频考点

根据历年考试数据分析，分层架构相关考点主要集中在：

考点类型	考查频率	核心知识点
基础概念	40%	分层原则、层间依赖、职责划分
优缺点分析	30%	可维护性、性能开销、扩展性
适用场景	20%	企业应用、微服务、实时系统选择
实战应用	10%	电商系统、金融系统架构设计

2.4 易错点提醒

⚠️ 常见错误认知：

认为分层架构可以跨层调用（实际：严格分层禁止跨层）
认为分层架构性能最好（实际：存在层间调用开销）
认为系统易于划分层次（实际：复杂系统层次划分困难）

三、三层架构 vs N层架构

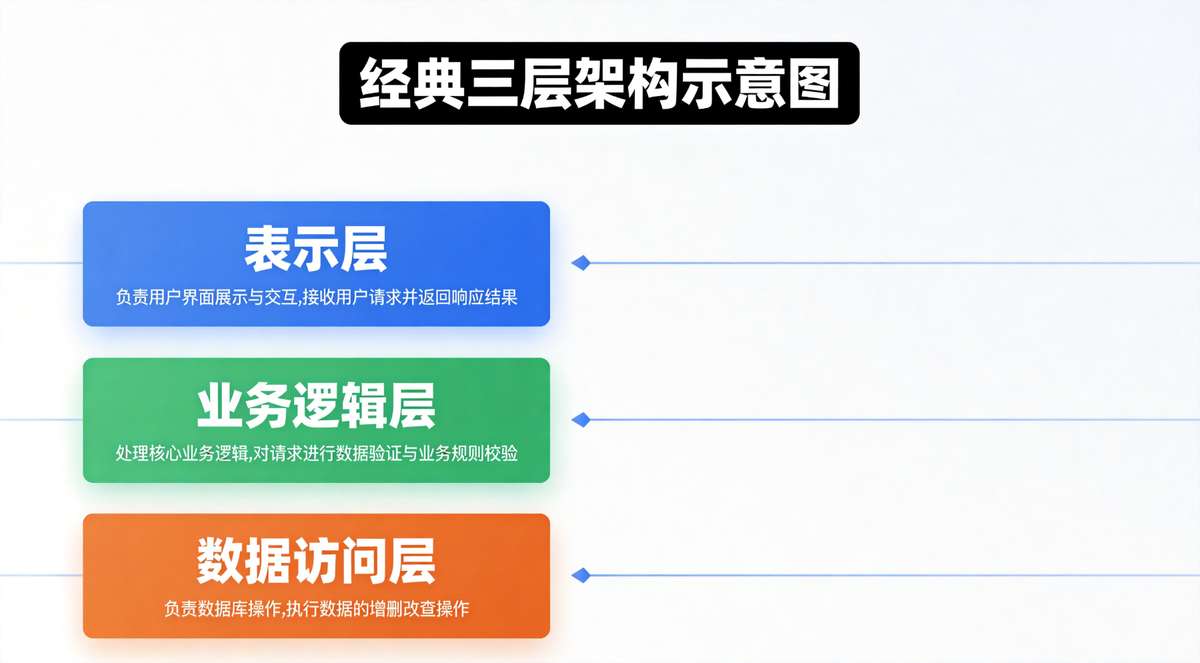

3.1 经典三层架构

三层架构是最常见的分层架构模式，包括：

表示层（Presentation Layer）

职责：处理用户界面与交互逻辑
技术实现： Windows Forms、Swing界面、Web页面（HTML/CSS/JavaScript）
应用场景：用户界面展示、输入输出处理

业务逻辑层（Business Logic Layer, BLL）

职责：处理业务规则、算法和核心功能，是系统的"大脑"
技术实现： Spring Service、业务组件、领域模型
应用场景：订单服务：创建订单、计算价格、库存扣减

数据访问层（Data Access Layer, DAL）

职责：数据持久化，与数据库或文件系统交互
技术实现： JDBC、MyBatis、Hibernate、DAO模式
应用场景：订单表查询、商品信息更新、用户数据存储

3.2 N层架构详解

N层架构是三层架构的扩展和细化，可根据具体需求灵活扩展。除基本三层外，还可能包括：

扩展层次	核心职责	技术实现
应用层（Application Layer）	业务流程编排，不包含核心业务规则	工作流引擎、状态机
领域层（Domain Layer）	核心业务规则、聚合、实体、领域服务	Domain Model、领域服务
基础设施层（Infrastructure Layer）	数据库、ES、远程调用服务的封装	数据库访问、消息队列、文件系统
网关层（API Gateway）	统一入口管理，路由、限流、认证	Spring Cloud Gateway、Kong

N层架构优势：

更精细的职责划分，支持更复杂的业务场景
便于团队分工和协作
提高系统的可维护性和扩展性

N层架构挑战：

层间调用开销：每层之间的调用需经过序列化/反序列化、数据验证等操作
复杂度增加：过度分层可能导致"面条代码"，调用链路过长难以调试

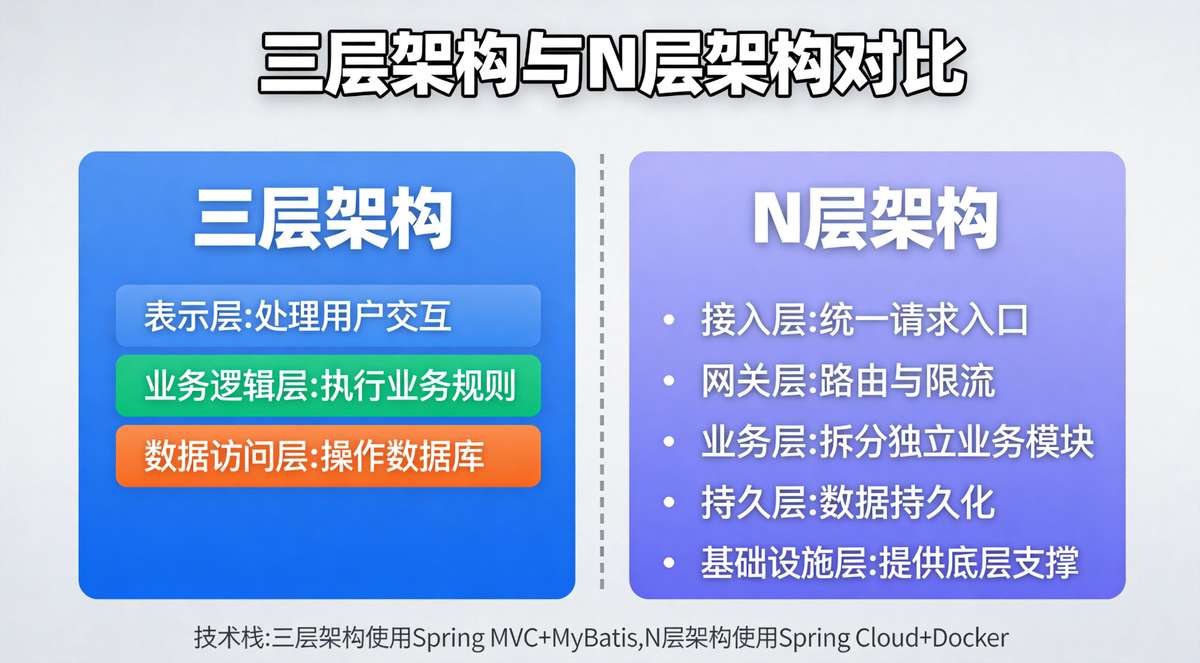

3.3 设计要点对比

设计维度	三层架构	N层架构
适用场景	中小型项目、业务相对简单	大型企业级应用、业务复杂
开发复杂度	低，易于上手	中等，需要较强的架构设计能力
维护成本	中等	高，但长期维护更灵活
性能开销	较小	较大，层间调用更多
团队协作	适合小团队	适合大团队，分层明确

四、分层架构的优缺点

4.1 核心优点

✅ 1. 结构清晰，易于理解

层次分明，新成员容易上手。每层职责明确，降低系统复杂性

✅ 2. 可维护性高

修改某一层通常不会影响其他层（只要接口不变）。例如更换数据库（MySQL → PostgreSQL）时，只需修改数据访问层的实现，业务逻辑层无需改动

✅ 3. 可测试性好

可以独立地对每一层进行单元测试和集成测试（如Mock下层依赖）。测试用例维护成本低，若某层逻辑变更，只需重新测试该层相关用例

✅ 4. 可重用性强

下层服务可以被多个上层模块重用。如数据访问层可被多个业务服务复用

✅ 5. 技术选型灵活

每层可根据实际需求选择最适合的技术栈。例如数据层从MySQL迁移到PostgreSQL时，只需修改Repository层代码

4.2 主要缺点

⚠️ 1. 性能瓶颈

请求必须逐层传递，增加了调用开销。多层转发导致延迟增加，每多一层增加10-50ms延迟

⚠️ 2. 灵活性不足

严格的单向依赖有时会限制设计的灵活性。例如表示层有时需要直接访问数据以优化性能，但这违反了分层原则

⚠️ 3. 可能导致"大泥球"反模式

如果业务逻辑层设计不当，容易变成一个包含所有业务逻辑的"上帝类"，变得臃肿且难以维护

⚠️ 4. 不适合所有场景

对于需要高度并发、低延迟或复杂事件驱动的系统，分层架构可能不是最佳选择

4.3 适用场景分析

适用场景	不适用场景
企业级Web应用（如ERP、CRM）	高并发、低延迟场景（如实时交易系统）
业务逻辑相对稳定的系统	对性能要求极高的系统（如游戏、实时音视频）
团队协作需求高的项目	需求频繁变更的系统
中小型应用	简单场景（个人工具类应用）

五、电商系统分层架构实战设计

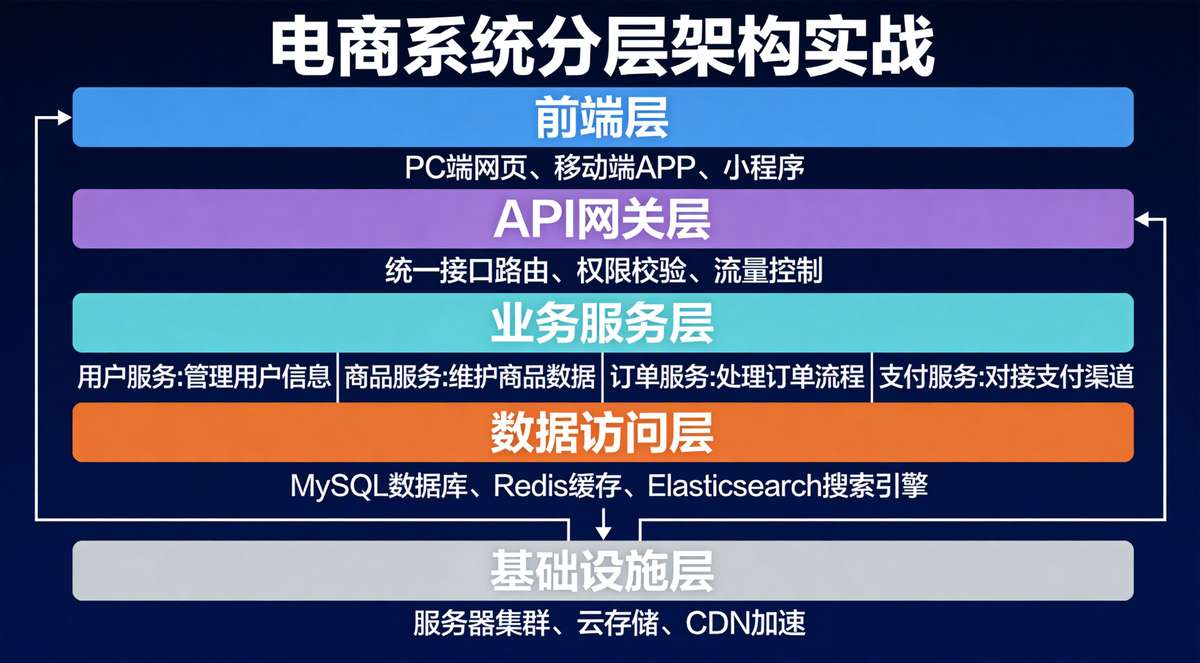

5.1 典型电商系统分层架构

现代电商系统普遍采用分层架构+微服务的混合模式，以应对高并发、高可用性需求。

5.2 完整分层设计

1. 前端层（前端展示层）

职责：用户界面展示和交互
技术实现：
PC端：React/Vue
移动端：Flutter/原生APP
小程序：微信/支付宝小程序
核心功能：商品展示、购物车、用户中心、支付入口

2. API网关层

职责：统一入口管理，处理路由、限流、认证、日志
技术实现： Spring Cloud Gateway、Kong、Nginx
核心功能：请求路由、负载均衡、身份认证、限流熔断

3. 应用服务层

职责：聚合业务能力，协调跨服务调用（不包含核心业务逻辑）
技术实现： Spring Cloud OpenFeign、Dubbo
核心服务：
用户服务：注册、登录、权限管理
商品服务：商品信息、分类、搜索
订单服务：订单创建、状态变更
支付服务：对接各种支付渠道
库存服务：商品库存管理
物流服务：对接物流公司API

4. 领域层

职责：封装核心业务规则与领域模型
技术实现： Domain Model、领域服务、聚合根
核心领域对象：订单(Order)、商品(Product)、用户(User)、库存(Inventory)

5. 数据访问层

职责：数据持久化与访问
技术实现： MyBatis、Hibernate、Redis
核心功能：数据库操作、缓存访问、数据转换

6. 基础设施层

职责：提供基础技术支持
技术实现：
消息队列：Kafka、RabbitMQ
搜索引擎：Elasticsearch
文件存储：OSS、MinIO
缓存：Redis集群

5.3 高并发场景优化策略

1. 缓存策略

// 三级缓存架构

本地缓存（Caffeine） + 分布式缓存（Redis）+ 数据库

– 热点数据（如首页商品）命中率超95%

– 数据库查询次数减少80%

2. 异步处理

使用Kafka消息队列解耦订单创建与物流通知
保障系统吞吐量，峰值TPS达10万+

3. 数据库优化

分库分表（ShardingSphere）管理亿级订单数据
读写分离提升查询效率
订单表按时间分表（如order_202509）

5.4 实战案例：订单履约流程

正向流程：

适配层接收HTTP请求
应用层校验基础参数
领域层处理：
订单域创建订单
库存域扣减库存
促销域计算优惠
基础设施层：
保存数据库
发送Kafka事件
调用支付/物流服务

性能指标：

单节点支撑2000+ QPS（4C8G VM）
秒杀场景：Redis库存预扣减耗时<50ms
支付超时：5分钟测试订单自动关闭成功率100%

六、高频易错点总结

易错点1：混淆应用服务层和业务逻辑层

区别：

应用服务层：服务编排、事务协调、DTO转换
业务逻辑层：业务规则、领域模型、业务计算

考试技巧：看到"编排""协调"选应用服务层；看到"规则""计算"选业务逻辑层。

易错点2：忽略单向依赖原则

常见错误：认为同层之间可以互相调用。

正确理解：同层之间也不应该直接调用，应该通过上层或下层间接交互。

易错点3：过度强调分层

常见错误：认为所有系统都必须使用分层架构。

正确理解：分层架构适用于复杂系统，简单系统可能不需要那么多层。

七、分层架构的演进（考试扩展知识）

演进路径

单体三层架构 → 模块化分层架构 → 分布式分层架构 → 微服务分层架构

每个阶段的特点

单体三层架构：

所有模块在一个应用中
共享数据库
开发简单，部署方便

模块化分层架构：

按业务域划分模块
每个模块内部分层
模块间接口通信

分布式分层架构：

不同层部署在不同服务器
提高可扩展性
增加系统复杂度

微服务分层架构：

每个微服务内部分层
服务间API通信
服务独立部署扩展

考试技巧：案例题中可能问"架构演进的原因"，回答时要强调业务复杂度和可扩展性的需求。

八、考试答题模板

选择题答题模板

题目类型：判断是否违反分层原则

答题步骤：

识别层与层之间的调用关系
判断依赖方向（从上到下，还是从下到上）
如果是从下到上，选择违反原则的选项

案例题答题模板

题目类型：设计系统的分层架构

答题结构：

整体架构图：绘制清晰的层次结构
各层职责：详细说明每层的职责
层间交互：描述层与层之间的交互方式
优缺点分析：结合项目分析优缺点
适用性说明：说明为什么适合本项目

示例回答：

本系统采用5层分层架构：

1. 表示层：负责用户交互和参数验证

2. 应用服务层：负责服务编排和事务协调

3. 业务逻辑层：负责业务规则和领域模型

4. 数据访问层：负责数据CRUD操作

5. 数据存储层：负责数据持久化

层间交互遵循单向依赖原则，上层调用下层。

优点：关注点分离、可维护性强、可复用性高

缺点：多层调用有性能开销

适合本项目的原因：业务复杂、需要长期维护、多人协作开发

九、备考建议与总结

6.1 备考重点

根据软考历年真题分析，分层架构备考应重点关注：

核心概念（40%）
分层原则：关注点分离、单向依赖
层间关系：高层依赖低层，低层不依赖高层
职责划分：每层的具体职责和边界

优缺点分析（30%）
优点：可维护性、可测试性、可重用性
缺点：性能开销、灵活性不足、过度分层风险

适用场景（20%）
适用：企业级应用、Web服务、桌面应用
不适用：高并发低延迟、需求频繁变更、简单场景

实战应用（10%）
电商系统分层设计
金融系统架构选择
微服务中的分层应用

6.2 记忆口诀

分层架构要记牢，单向依赖最重要

三层N层灵活用，职责清晰效率高

优点维护易测试，缺点性能开销跑

电商金融常用它，企业应用少不了

6.3 总结

分层架构作为软件架构设计的基石，其核心价值在于通过 "分而治之" 的系统化方法，将复杂系统分解为易于理解、开发和维护的模块。从经典的三层架构到灵活的N层架构，从理论概念到电商实战应用，分层架构始终是构建高质量软件系统的重要工具。
