智能工厂MES系统总体需求方案：MES业务模型、MES核心功能、互联互通、计划-执行-监控-分析

这个MES解决方案以“计划-执行-监控-分析”闭环为核心，通过作业计划、生产管理、物料配送、设备工装管理、质量追溯、数据采集、机床联网等模块，实现车间生产透明化、精益化、智能化，帮助企业降本增效、提升竞争力。

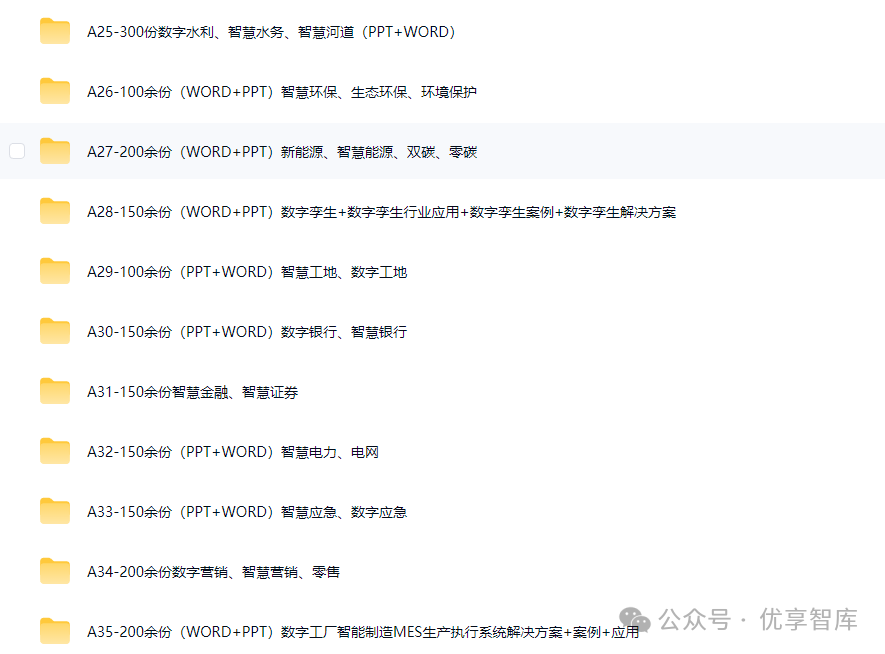

1000余份数字工厂合集（PPT+WORD）：智能工厂+工业互联网+供应链+智能制造+制造业数字化+MES+APS+PLM+ERP+WMS+EMS+SCADA+MOM+SCM+CRM+QMS

相关参考资料合集：

一、MES系统概述

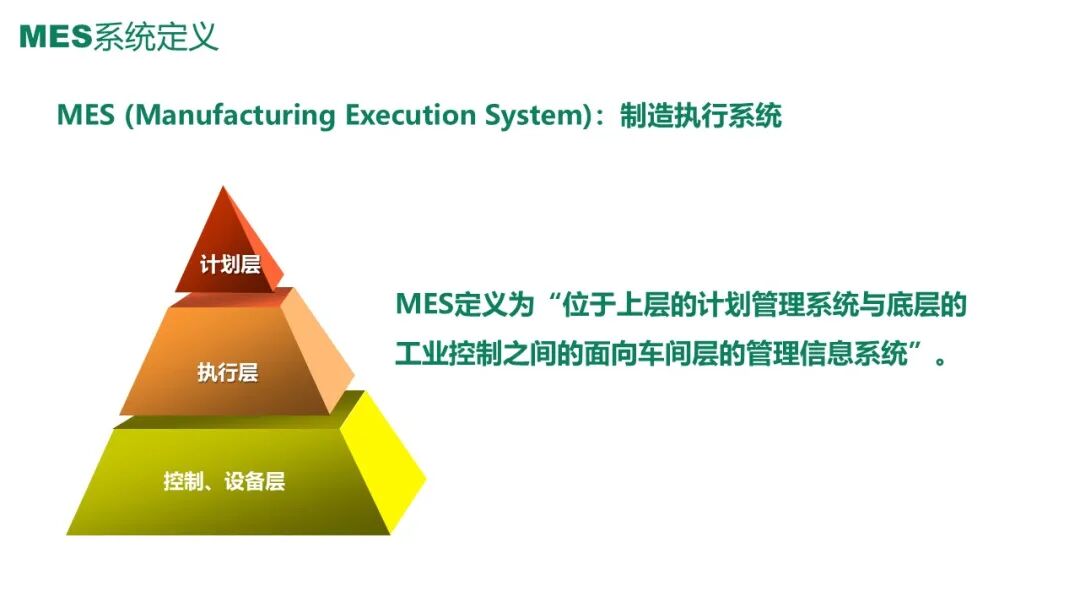

MES（制造执行系统）位于ERP计划管理层与底层工业控制之间，面向车间层的管理信息系统。其核心作用是实现生产过程的透明化、精细化管控，打通计划与执行之间的信息断层。

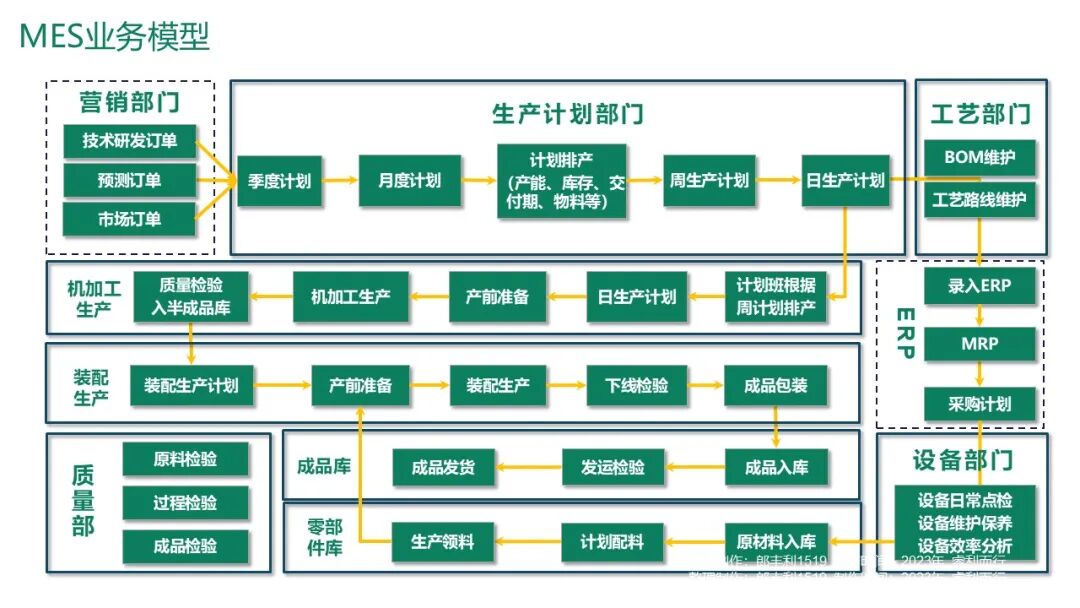

二、MES业务模型

MES贯穿生产全流程，与ERP、工艺、设备、质量、仓库等部门协同，覆盖：

• 计划管理：接收ERP季度/周计划，结合产能、库存、物料进行排产

• 生产执行：机加工、装配生产的全过程跟踪

• 质量管理：原料检验、过程检验、成品检验、发运检验

• 设备管理：点检、保养、效率分析

• 物料管理：领料、入库、配送

• 数据闭环：生产数据实时采集反馈

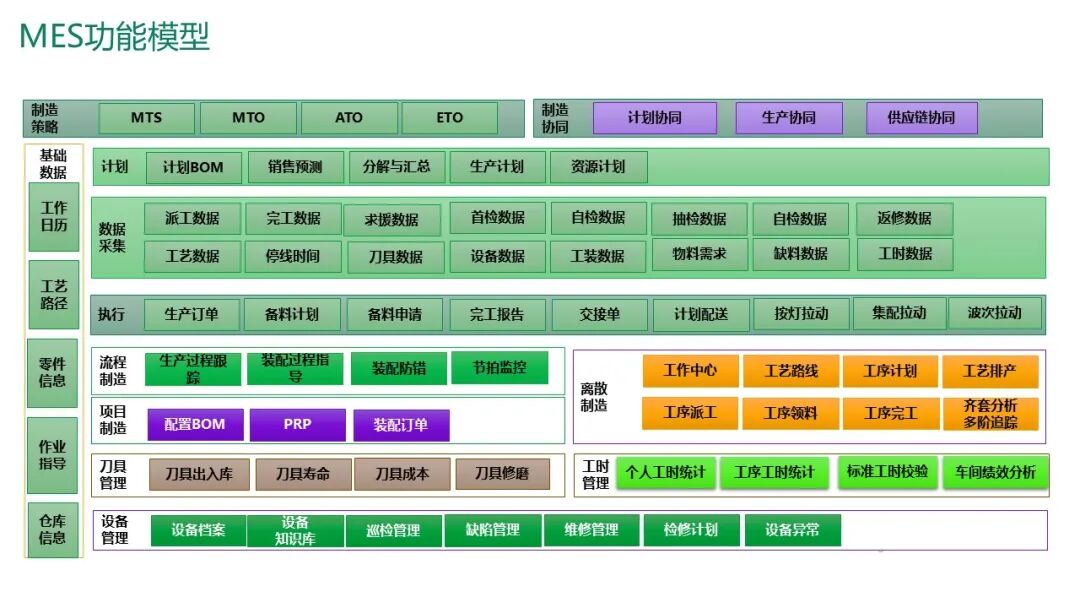

三、MES核心功能模块

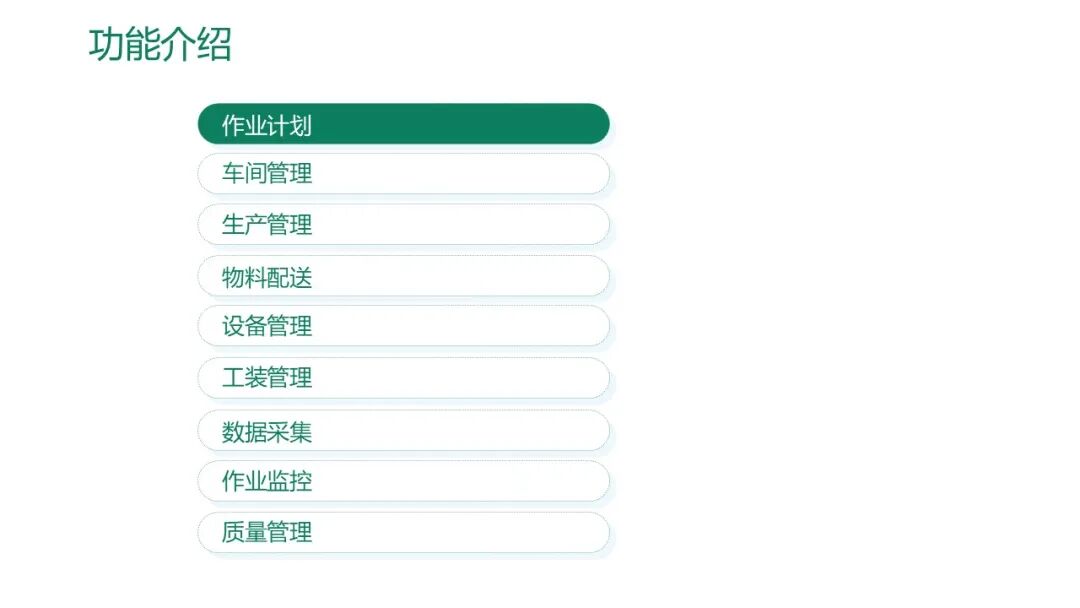

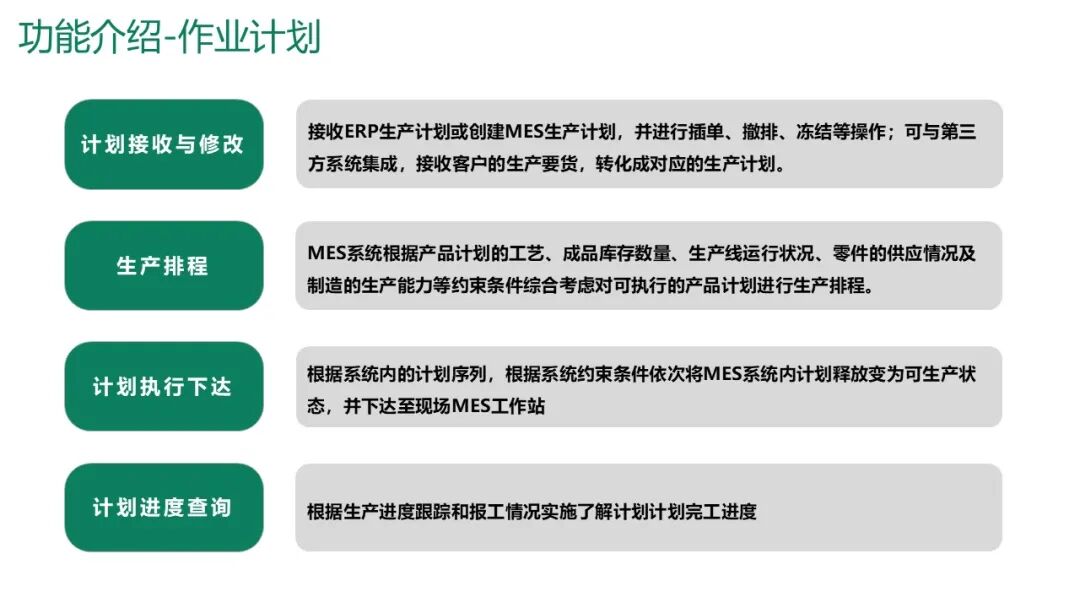

1. 作业计划

• 计划接收与修改：支持ERP计划导入、手动创建、插单撤排、冻结

• 生产排程：综合考虑工艺路线、库存、设备状态、物料供应等约束条件进行智能排产

• 计划下达：通过派工工作台按优先级规则派工，推送到车间电子看板或移动端

• 进度查询：实时跟踪计划完工进度

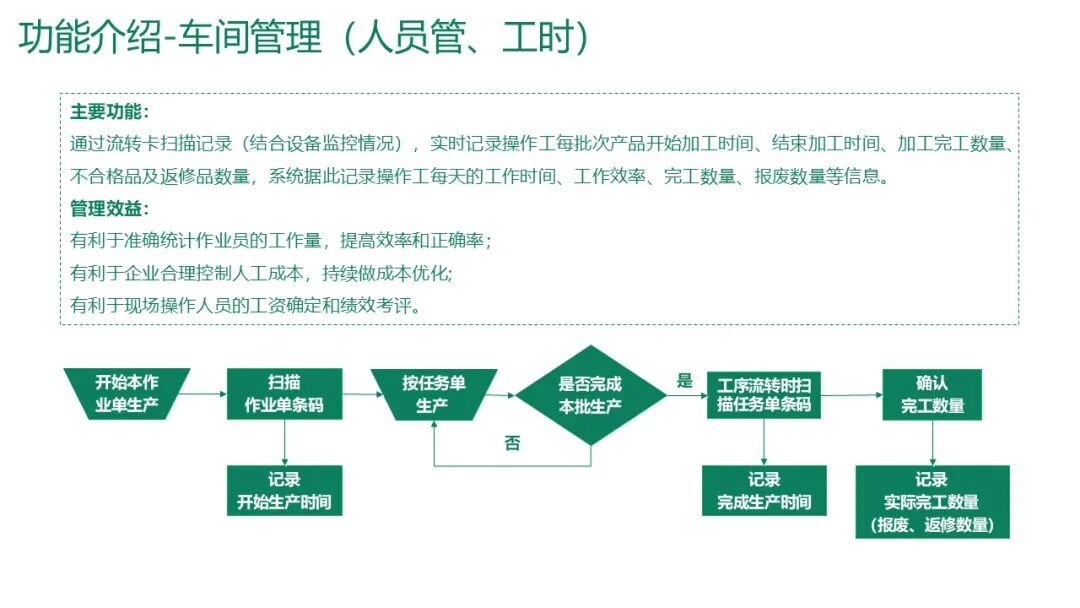

2. 车间管理（人员与工时）

• 通过扫描流转卡记录每个工序的开始/结束时间、完工数量、不合格品数量

• 自动统计操作工工时、效率、报废率，为绩效考评和成本优化提供数据支撑

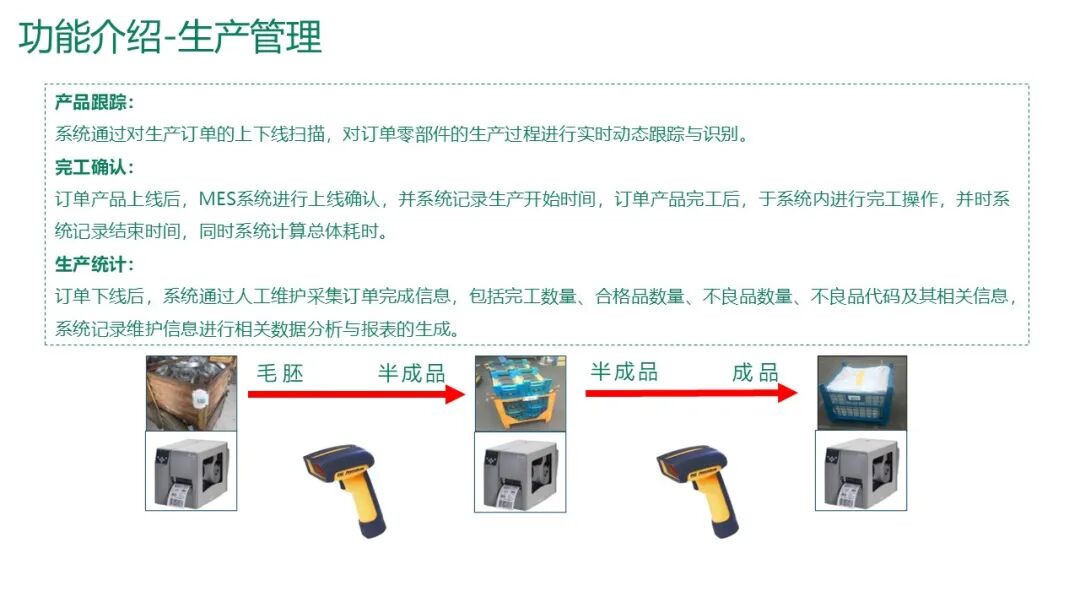

3. 生产管理

• 产品跟踪：上下线扫描，实时追踪订单生产位置

• 完工确认：记录生产开始/结束时间，计算工序耗时

• 生产统计：采集完工数量、合格品、不良品信息，生成分析报表

• 生产过程预警：扫描校验机台、人员、模具、物料的匹配性，异常自动报警

4. 物料配送管理

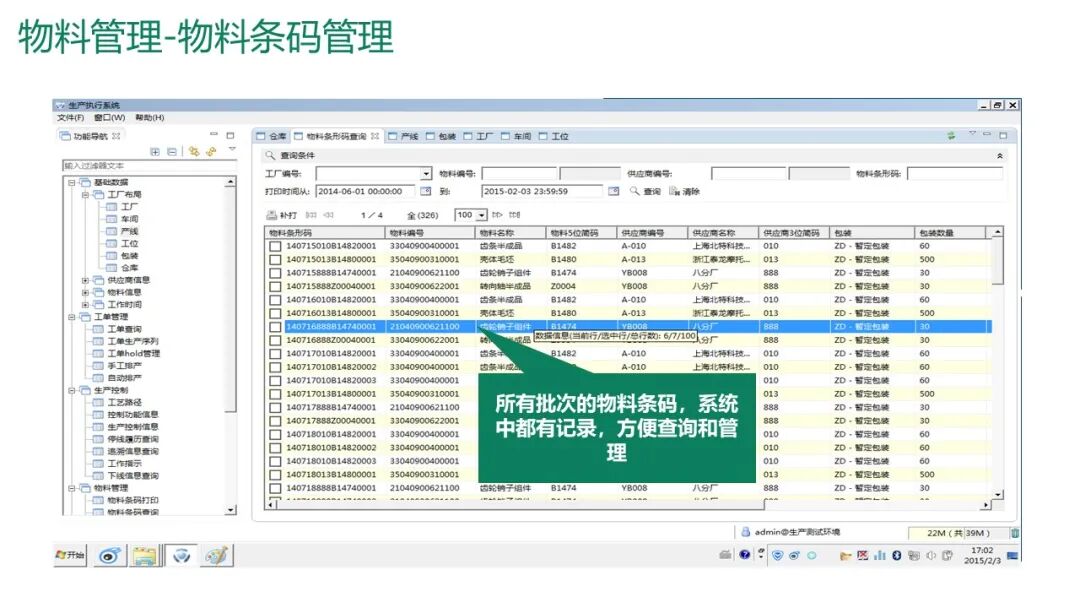

• 条码管理：物料包装条码生成、打印，支持批次管理和标签自定义

• 物料配送看板：根据产线过点数量和工单工时，实时计算并显示物料需求时间点

• 库存预警：低于安全库存自动报警

• 智能拣配：扫描拣货单驱动LED料架亮灯，红外感应取料自动灭灯

5. 设备管理

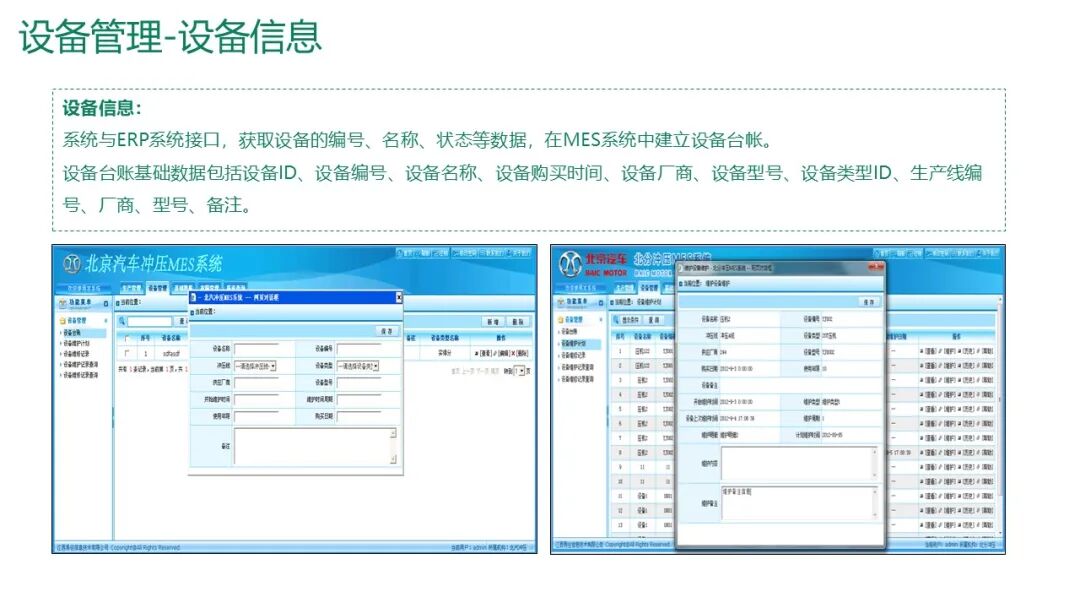

• 设备台账：建立设备基础信息（编号、型号、厂商、购买时间等）

• 点检/定检/巡检：PDA扫描设备条码执行检查，复审未完成自动报警

• 设备监控：按车间布局图实时显示设备运行状态，异常及时预警

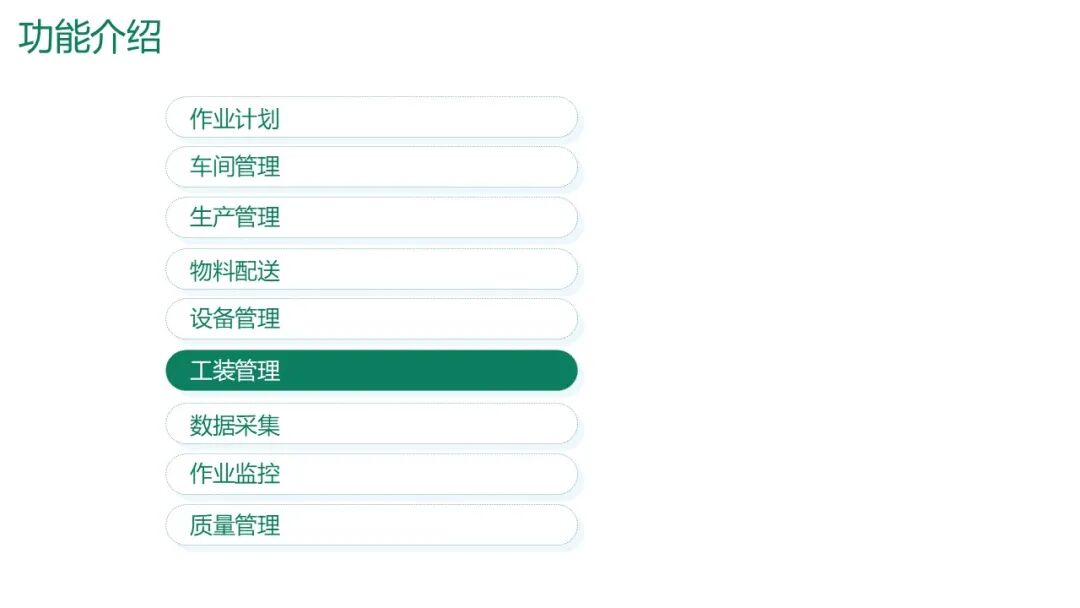

6. 工装管理

• 工装整备计划：结合生产计划和工装周期，提前生成保养计划

• 工装监控：记录实际生产次数，接近保养阈值时提示

• 与生产计划联动，生成待保养工装明细，推送至车间大屏

7. 数据采集

采集数据类型包括：

• 生产数据：派工、完工、不良、求援呼叫、停工等

• 质量数据：首检、过程检、终检、返修

• 设备数据：运行状态、故障报警、检修、能耗

• 工艺数据：各加工中心工艺参数

• 工装/物料/人员数据

采集方式：扫描枪、PDA、设备连线、传感器等

8. 作业监控

• 过点记录：实时采集每个工单在各工序的流转记录，计算上下线时间

• 在制品管理：工序间交接扫描，自动更新在制品库存，实时查询在线结存

• ANDON管理：

  • 现场按灯报警信息同步至管理人员手机/PDA/平板

  • 统计分析报警响应时间、处理时间，定位生产异常关键因素

9. 质量管理

• 品质信息采集：质检终端记录缺陷类型，自动放行至返修工位

• 质量追溯：记录物料、设备、人员、工艺参数，支持全流程反向追溯

• 统计分析：自定义报表分析质量缺陷频率，预警突出问题，推动改善

四、系统应用价值

• 减少物料浪费、质量缺陷、库存积压

• 降低人工费用、制造费用

• 提高设备利用率、生产透明度

• 建立标准化质量管理体系，持续优化

五、扩展应用：机床联网（DNC/MDC）

1. 数控机床现状痛点

• 设备利用率低，无法实时监控状态

• 程序管理混乱：散放不同电脑、无权限版本控制、U盘传输易错

• 仿真工具缺乏，程序调试占用机床时间

2. 解决方案

DNC（分布式数控）：

• 程序远程传输：机床面板直接查询/下载服务器程序

• 自动上传：服务器自动接收、命名、保存

• 远程比较：对比机床与服务器程序版本

MDM（程序管理）：

• 程序审批流程、版本控制、权限管理

• 程序仿真：支持手工编辑、刀位轨迹模拟、加工时间计算

• 与工艺图纸、作业指导书关联存储

MDC（设备数据采集）：

• 实时采集开机/停机/运行/故障时间、工艺参数、报警信息

• 支持FANUC、SIEMENS、HEIDENHAIN等主流数控系统

• 单服务器支持数百台设备，生成效率统计报表

3. 整体应用效果

• 工程师：程序编程、仿真、审批、下发

• 机床端：远程下载/上传、版本比较

• 管理人员：机床监控、工作量统计、任务查询

• 系统保障：自动响应、日志管理、备份

六、支持的数控系统

覆盖西门子、发那科、海德汉、三菱、马扎克、华中数控、广州数控、凯恩帝等国内外主流品牌。
