ADAU1452的开发教程8：滤波器专题1

作者的话

查看以前写的文章，竟然漏了ADAU1452的教程，这个系列补上。

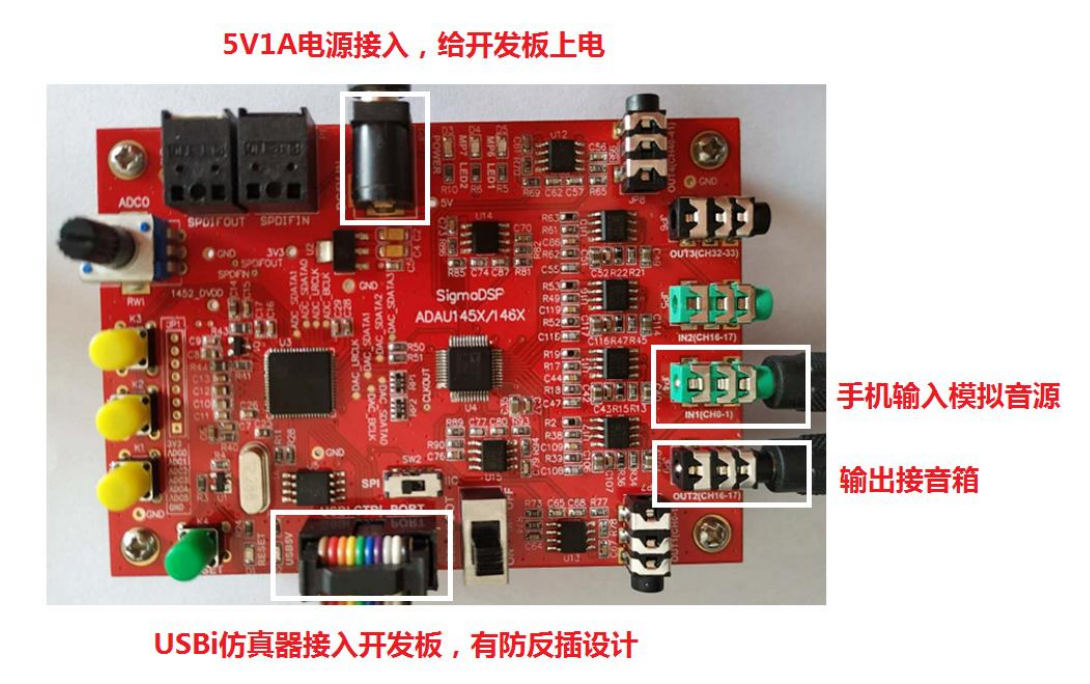

硬件准备

ADAU1452EVB开发板 一块

产品链接：https://item.taobao.com/item.htm?id=39289236798&mi_id=0000wqoRr6-98ywbCw8ZTr0mE6q1cknIFCl463Z2sUYdsks&spm=a21xtw.29178619.0.0

USBi仿真器 一个

产品链接：https://item.taobao.com/item.htm?id=38242936768&ltk2=17537807781694bl3w9jzvg4i3etpojyy4&spm=a21xtw.29178619.0.0

5V2A电源适配器一个
3.5mm音频线两条
MINI USB线一根
模拟音频输入音源：手机
模拟音频输出设备：耳机

软件准备

首选需要安装 SigmaStudio 软件，这个软件是开发 ADAU1452 的唯一工具，你的所有功能都依赖这个软件来实现，所以请随时关注 ADI 官网上的软件更新情况，确保自己安装的是最新的 SigmaStudio 软件，已获得更多更稳定的功能。

目前最新的SigmaStudio软件版本是4.7，而且应该不会再有更新了，所以我们如果用SigmaStudio，就固定在4.7版。

这个软件是完全免费的，直接下载安装即可。

特别注意，安装 SigmaStudio 时，有可能需要你安装 Microsoft.NET Framework Ver4.0，如果你的机器之前没有安装过此类软件包。 最新版本的.net Framework 可到网站下载。

软件都装好了，就可以正式开启我们的 ADAU1452 的开发之旅了！

开发平台搭建示意图

这一篇，专门讲一下滤波器，音效算法，很多都是一个又一个的滤波器搭建起来的，SigmaDSP 提供了很多滤波器，也提供了一些讲解，我把能找到的都找出来，做成了例程。里面有很多专业算法我也没太弄明白，共同学习吧。

ADAU1452 的进阶例程 1-Stimulus 和 Probe的应用

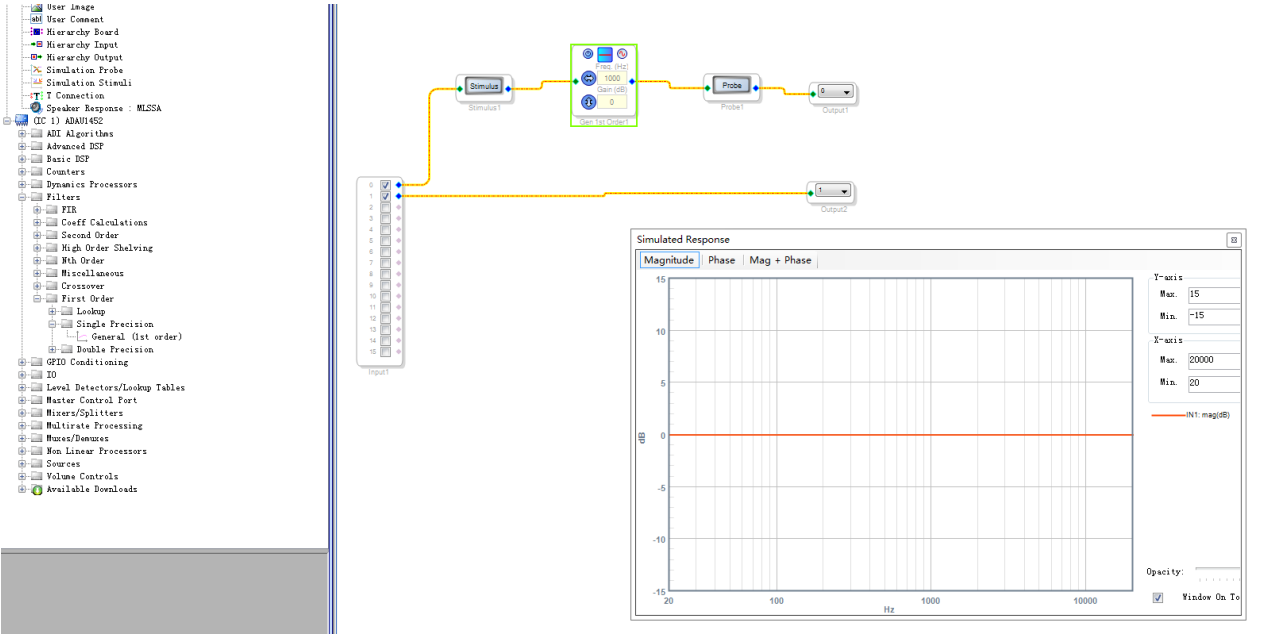

这个Sitmulus和Probe很关键，是分析滤波器的关键器件，我们做一个简单的例程说明一下：

ADAU1452 的进阶例程 2-中型均衡器(EQ)

这个滤波器用的很多。

通过该模块可使用两种通用二阶滤波器：峰化及支架型均衡器(EQ)。用于驱动该模块的算法与其他二阶滤波器相同，只有采用一种替代型布局和参数控制，可能更适用于您的应用。

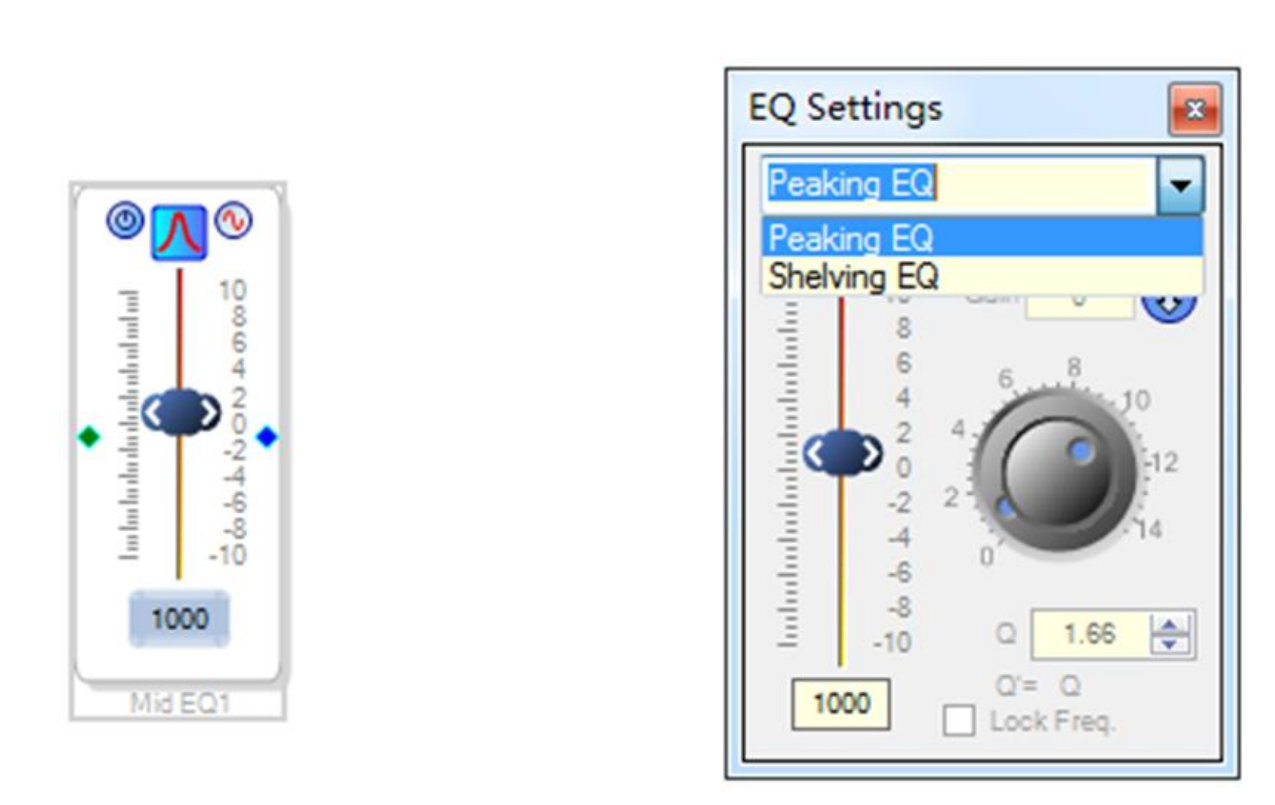

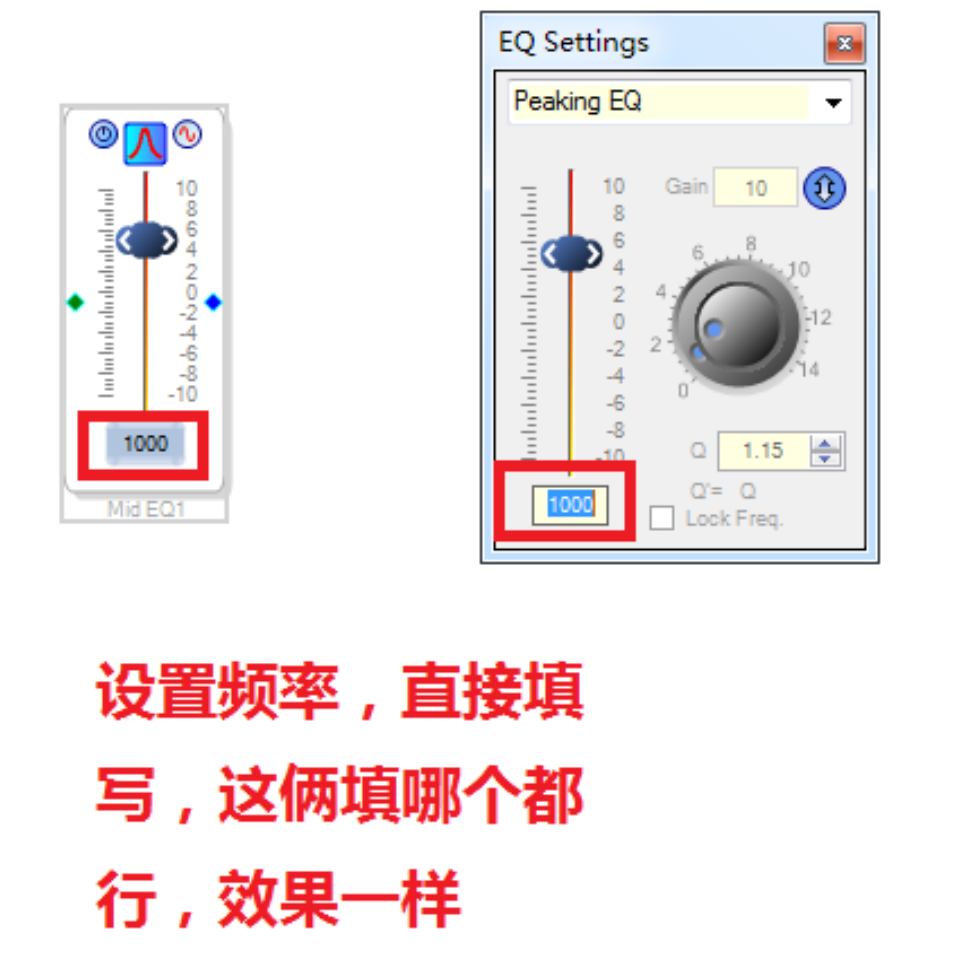

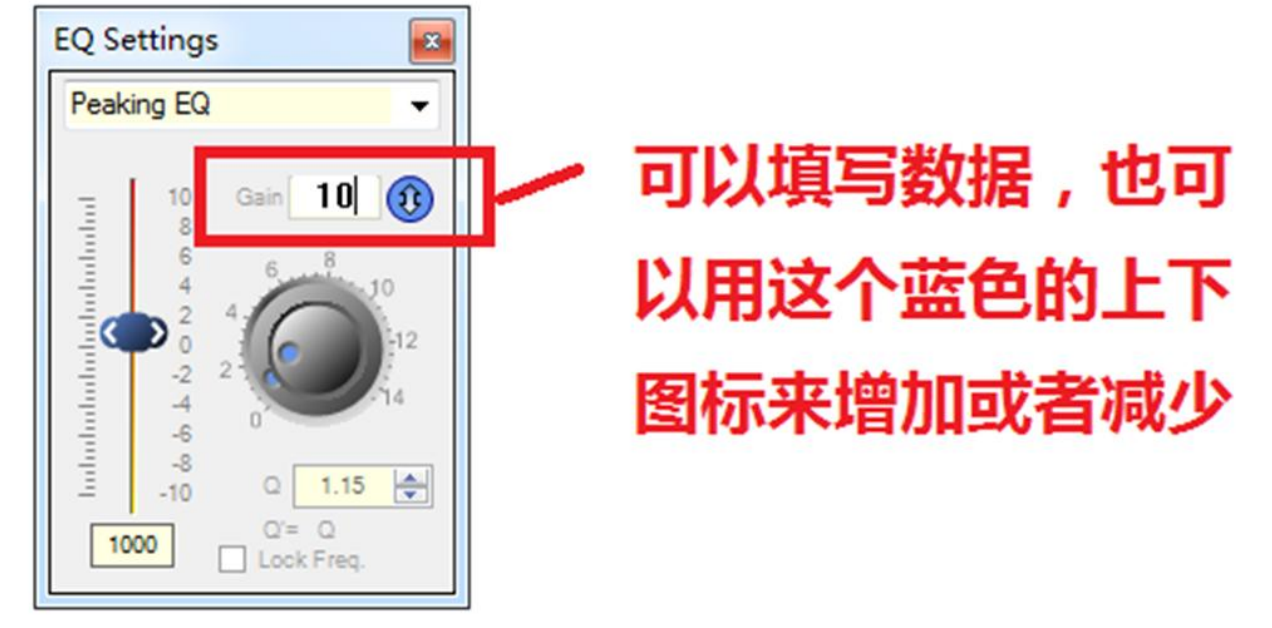

这个模块可以控制频率、增益和滤波器类型。

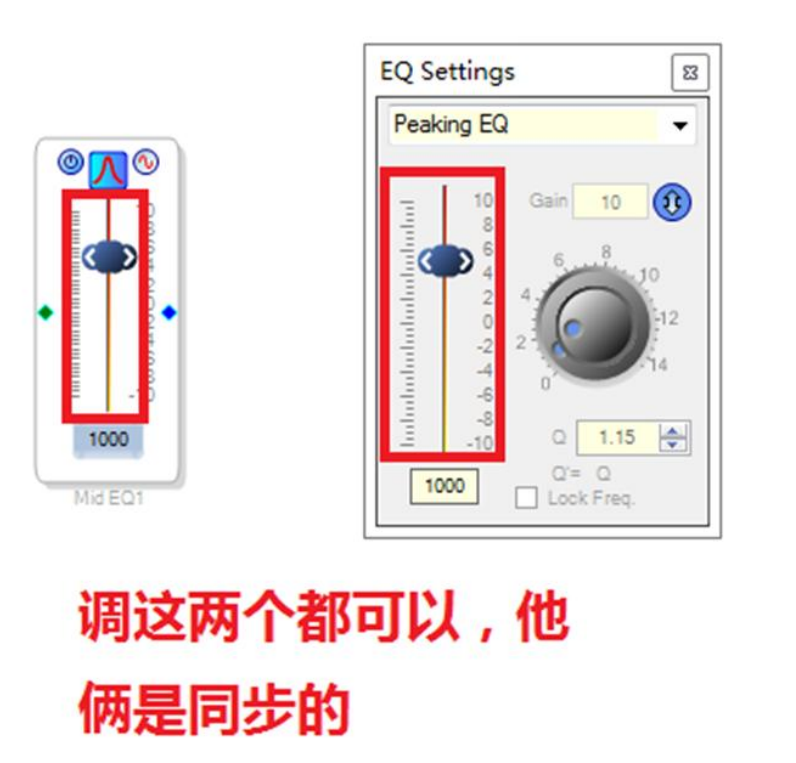

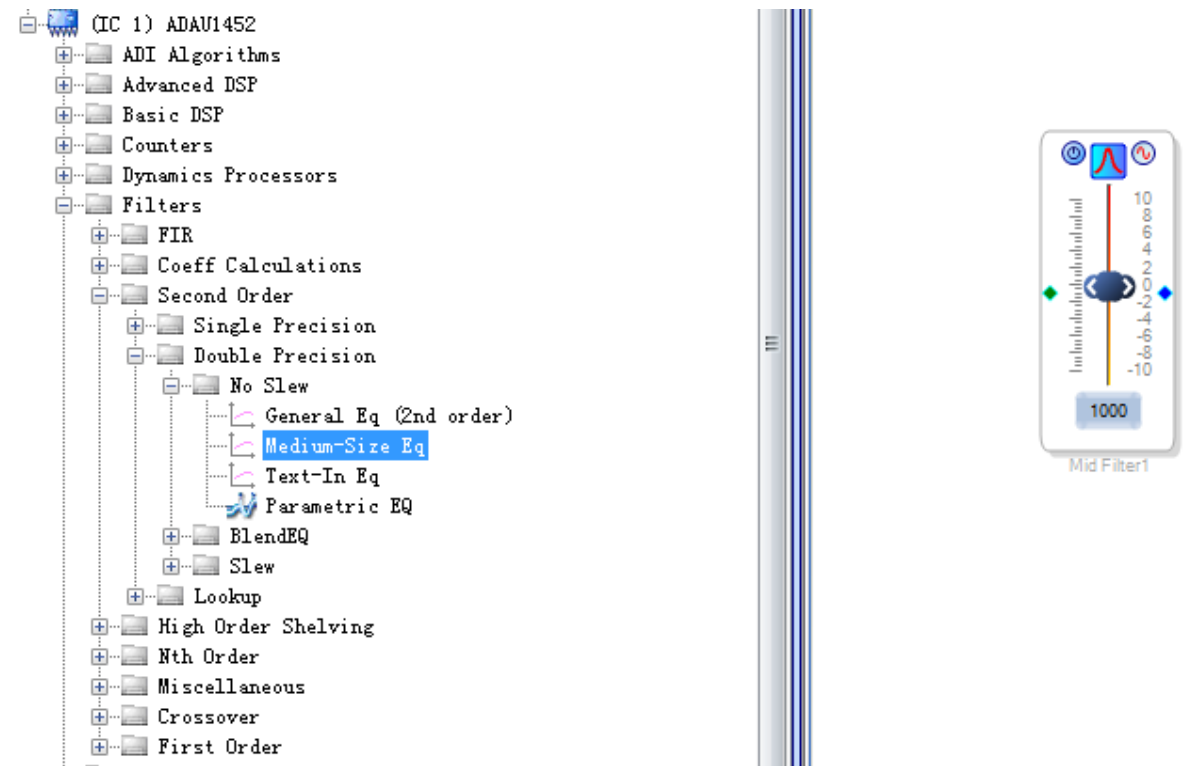

模块怎么用在 SigmaDSP 的音频框架里，这个我们前面的例子都有详细的说明，那么如何来调他呢。

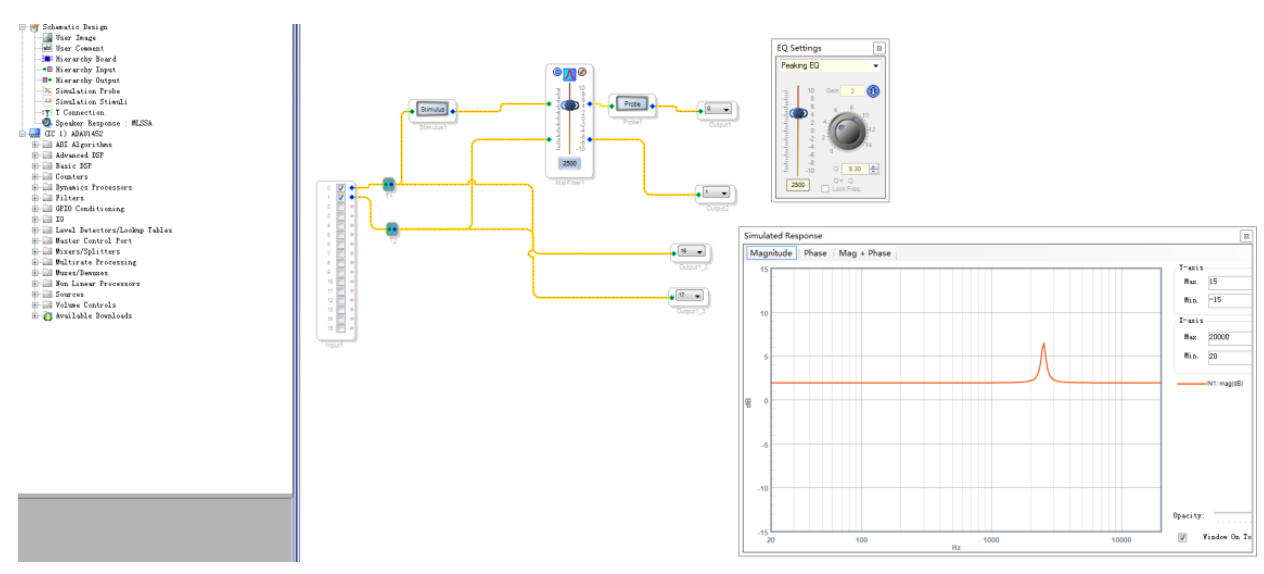

Peaking 滤波器

增强或减弱指定中心频率。

1）负增益和低“Q”值

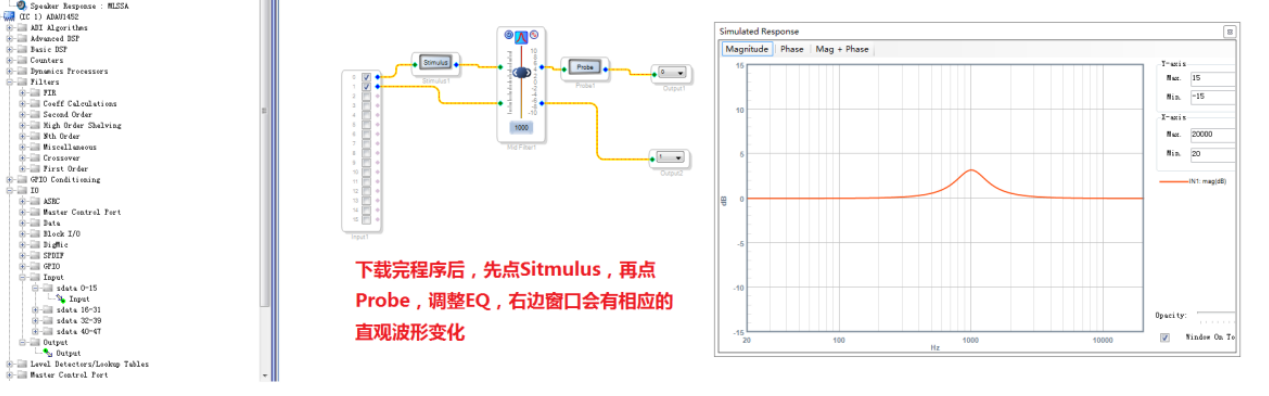

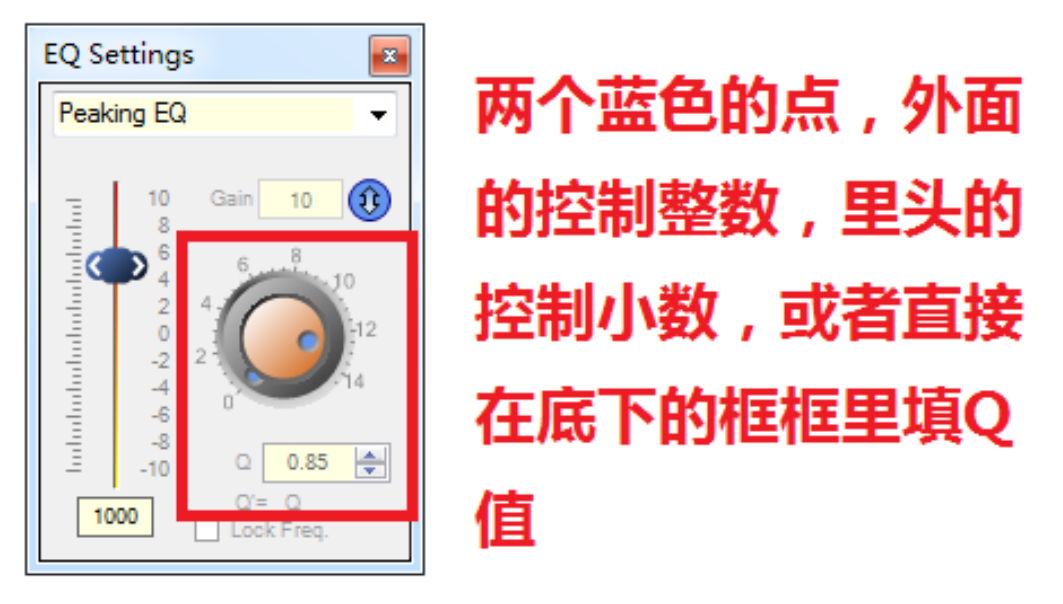

2）正增益和窄“Q”值（同一缩放增益、同一频率）（注意我的各种参数）

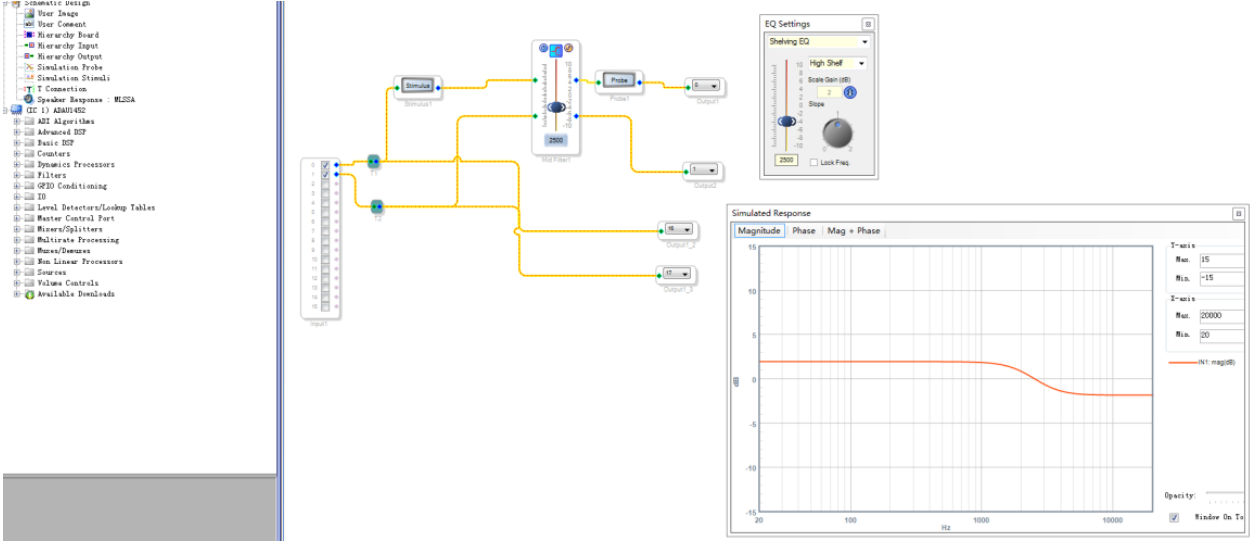

Shelving 滤波器

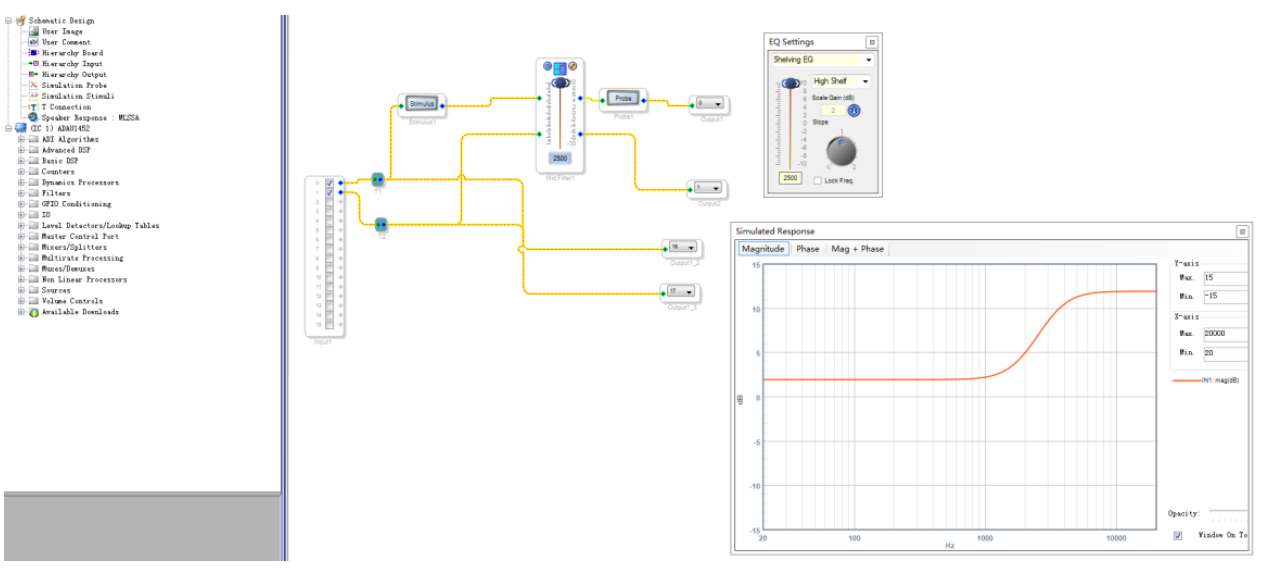

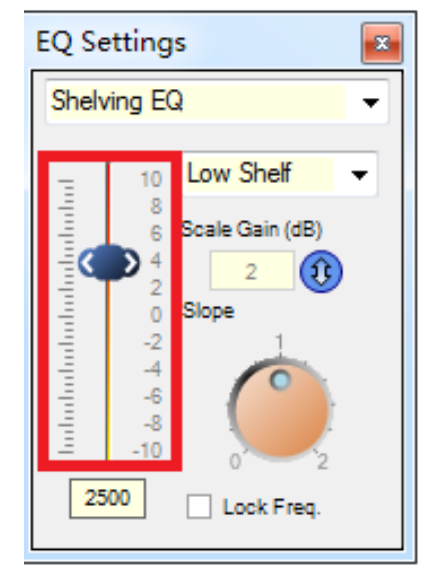

Shelving EQ 对高于（=高架(High Shelf)，）或低于（=低架(Low Shelf)，）截止频率的全部频率进行均匀增强或减弱。

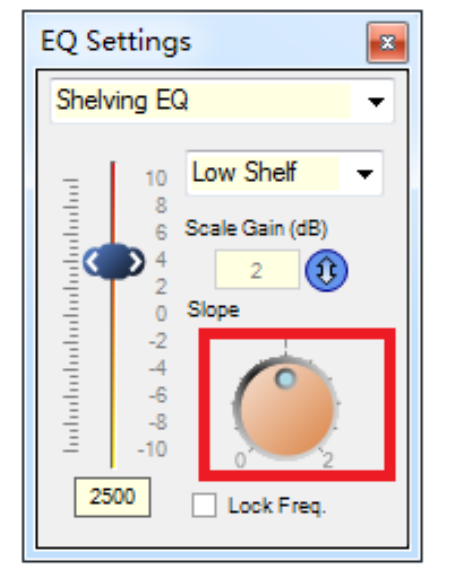

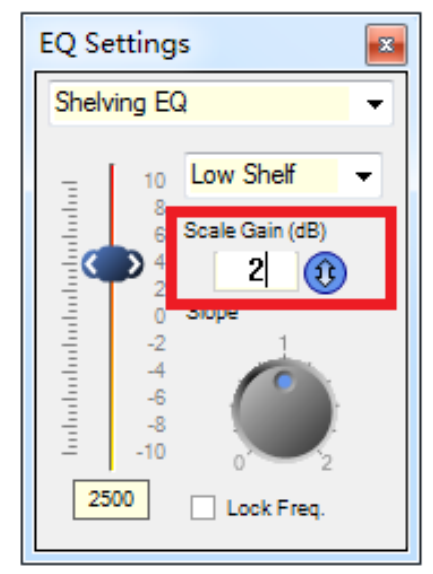

其他参数为：

1）

2）

最后，OP 的惯例，技术水平只能教会怎么用，至于用它来调出神仙音效，就看大家各显神通啦。

ADAU1452 的进阶例程 3：通用一阶滤波器（General 1st-Order）

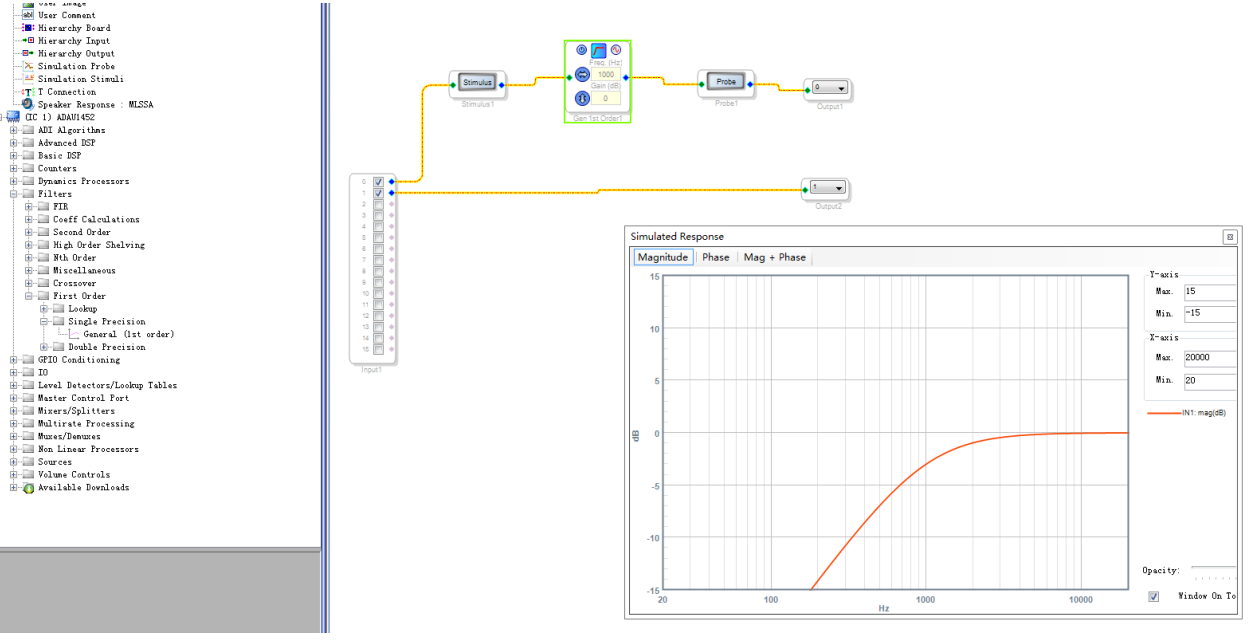

一阶低通和高通滤波器。若要在高通、低通和平坦之间切换，请单击蓝色频率响应图标。该操作可实时完成，无需重新编译项目。在文本字段中输入目标值，设定滤波器的截止频率和总增益（有时称为缩放增益）。也可单击箭头以逐一增大这些参数的值。若要快速增大参数值，请单击并按住不放，然后略微拖动。

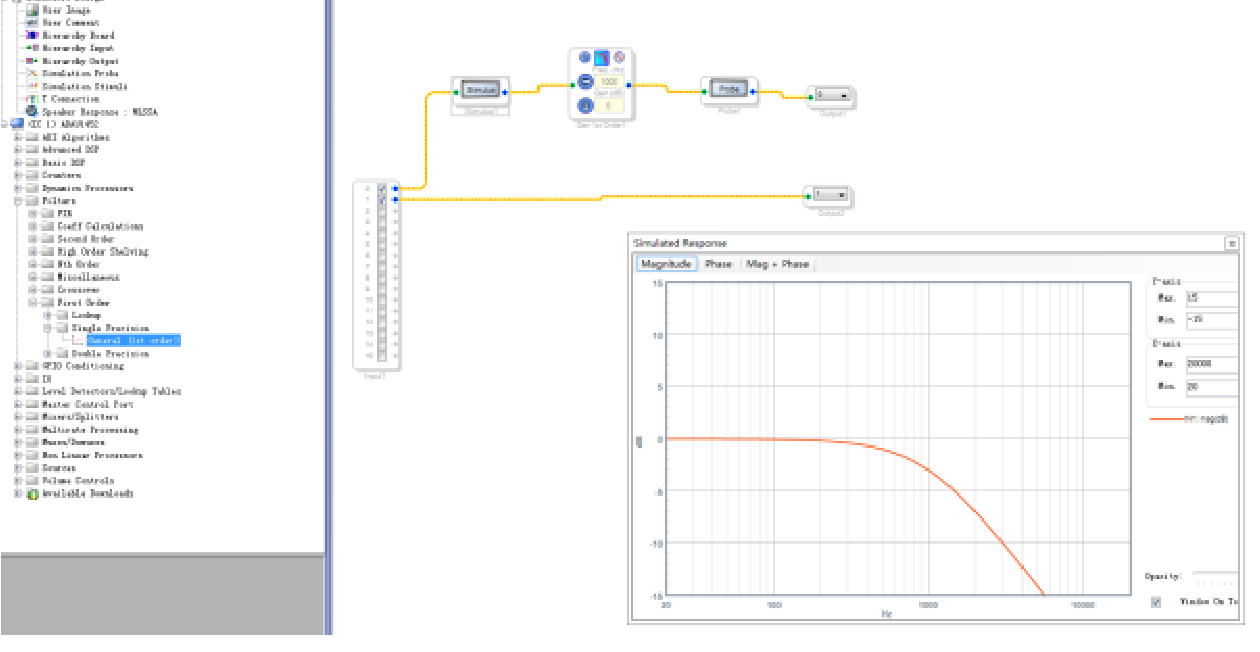

通过点击蓝色的按钮，可以看到曲线的明显变化，音效各位自己去听听，练听力，有明显差别：
