基于单片机红外热释电人体感应报警控制系统Proteus仿真(含全部资料)

   全套资料包含：Proteus仿真源文件+keil C语言源程序+AD原理图+流程图+元器件清单+说明书等

资料下载：

通过网盘分享的文件：资料分享 链接: 百度网盘 请输入提取码 提取码: tgnu

目录

资料下载：

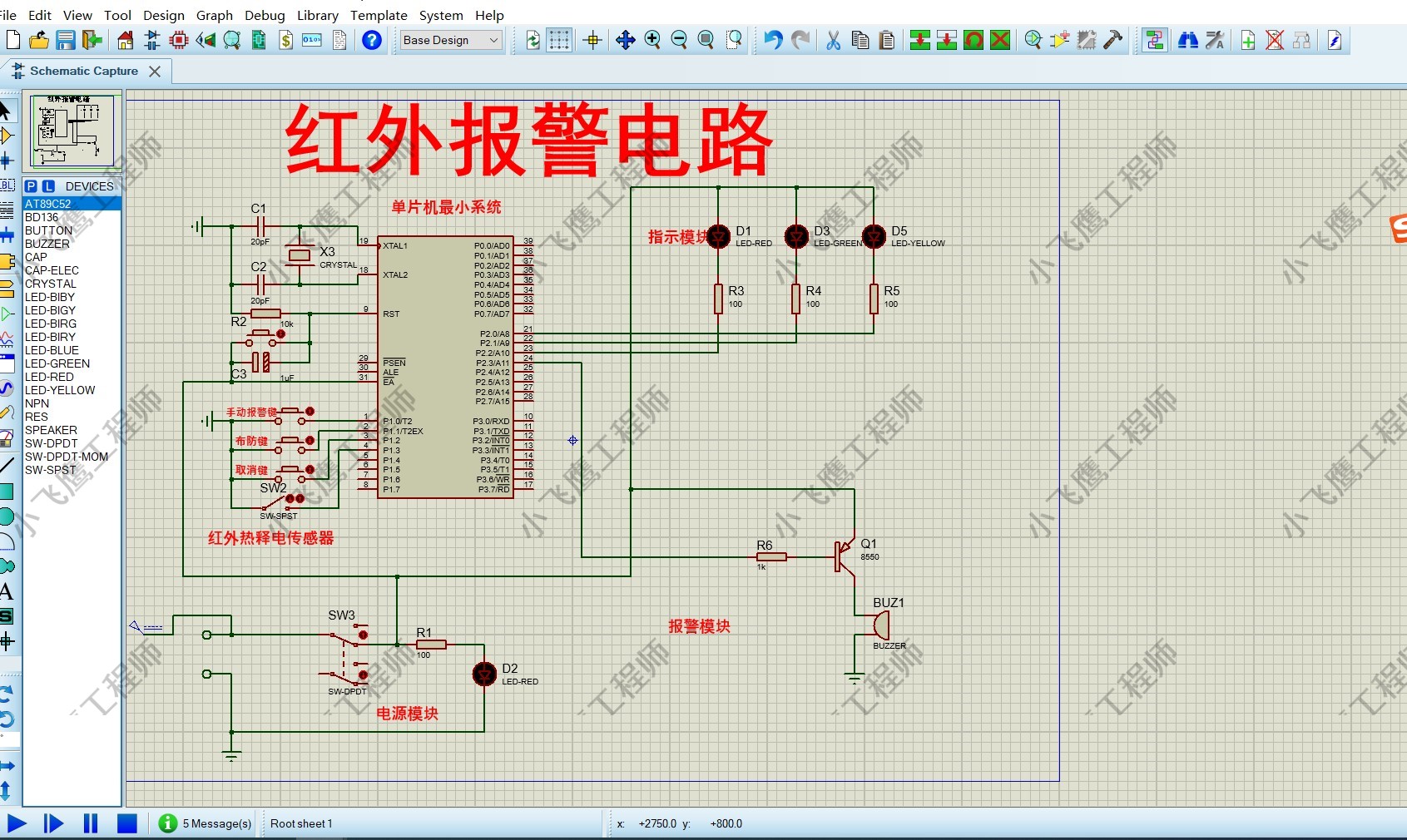

Proteus仿真功能

项目文件资料：

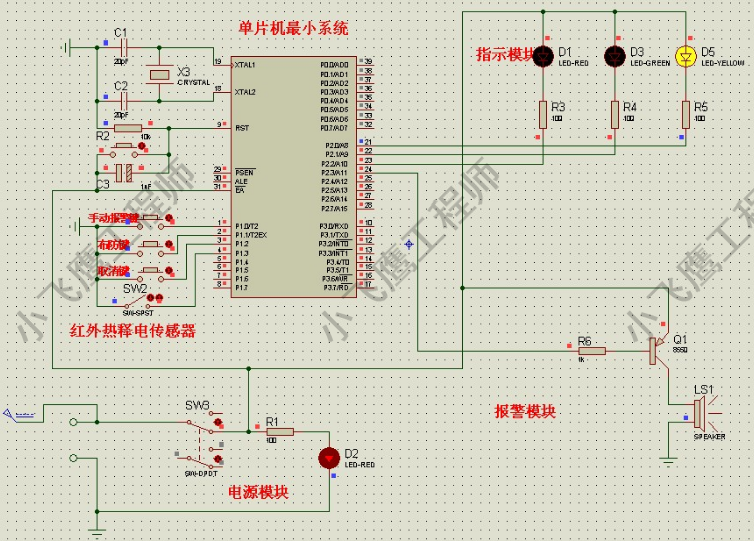

一、Proteus仿真源文件

二、AD原理图文件

二、报告说明书

三、系统流程图

四、Keil c语言程序源代码

项目功能：

基于51单片机红外热释电人体感应报警器操作说明 本设计系统是红外热释电人体感应报警器，当按下布防键30秒钟后（这30s是让人离开感应距离的）系统会进入布防状态，只要一有人进入传感器的范围系统会马上报警蜂鸣器会叫、红色发光二极管会闪烁。 报警方式：声光报警 红色发光二极管闪烁，蜂鸣器报警。 操作说明： 手动报警键：按下手动报警键，系统会马上报警。 布防键：按下布防键绿色发光二极管会闪烁，说明系统准备开始布防，30秒钟后绿色发光二管会长亮，说明系统进入布防状态了，只要一有人进入传感器的范围内系统马上就会报警。 取消键：按下取消键可取消当前报警。 红色发光二极管：当有报警时此发光二极管闪烁，否则熄灭。 绿色发光二极管：用做布防状态指示灯。 黄色发光二极管：用做传感器指示，当传感器有信号输出，此灯会亮，否则熄灭。

项目文件：

一、Proteus仿真源文件

​

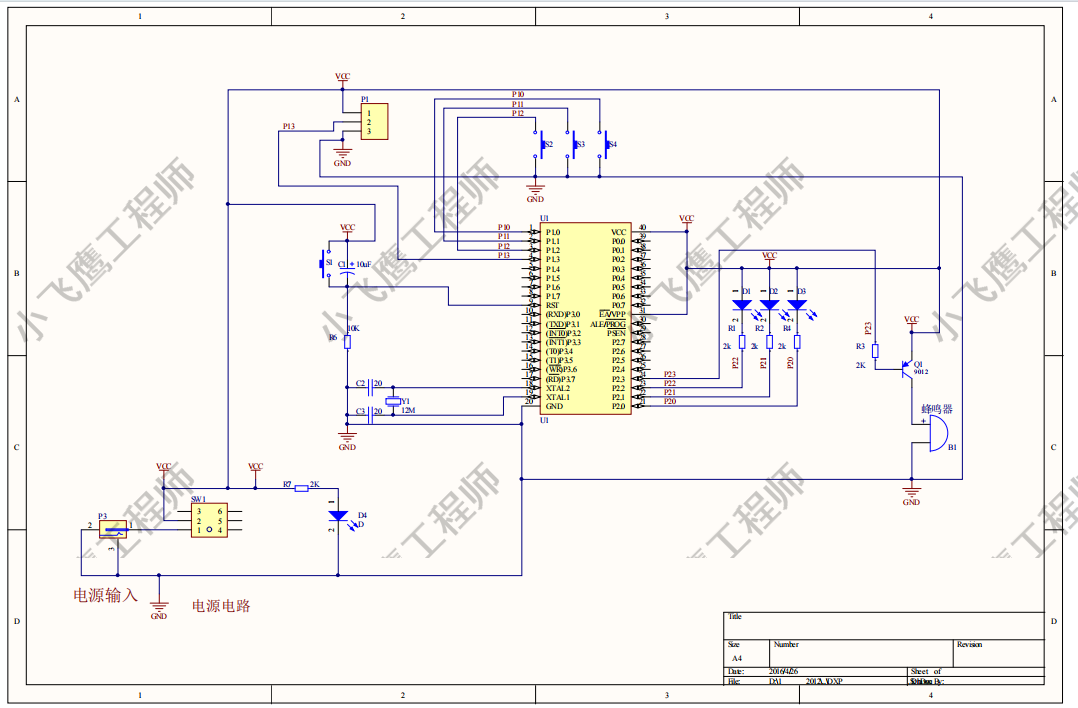

二、AD原理图文件

​

二、报告说明书

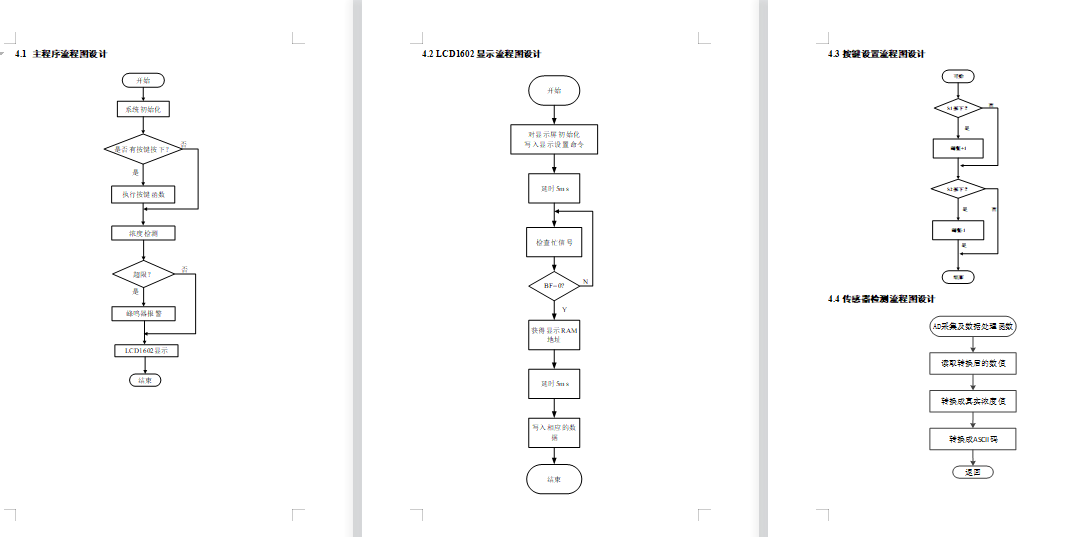

三、系统流程图

​

四、器件清单

五、Keil c语言程序源代码(部分)

#include <reg52.h> //调用单片机头文件
#define uchar unsigned char //无符号字符型 宏定义变量范围0~255
#define uint unsigned int //无符号整型 宏定义变量范围0~65535
//红外热释电传感器 平时为0 有输出为1
sbit beep = P2^3; //蜂鸣器定义
sbit red = P2^2; //红色发光二极管定义
sbit green = P2^1; //绿色发光二极管定义
sbit yellow = P2^0; //黄色发光二极管定义
sbit hw = P1^3; //红外热释传感器定义
uchar flag_alarm ; //报警标志位
uchar flag_bufang ; //布防标志位
uchar flag_bufang_en ; //布防标志位使能
uint flag_value; //用做定时器的变量
/***********************1ms延时函数*****************************/
void delay_1ms(uint q)
{
uint i,j;
for(j=0;j<120;j++);
}

/********************独立按键程序*****************/
uchar key_can; //按键值
void key() //独立按键程序
{
static uchar key_new;
key_can = 20; //按键值还原
P1 |= 0x07;
if((P1 & 0x07) != 0x07)//按键按下
{
delay_1ms(1); //按键消抖动
if(((P1 & 0x07) != 0x07) && (key_new == 1))
{//确认是按键按下
key_new = 0;
switch(P1 & 0x07)
{
case 0x06: key_can = 1; break; //得到按键值
case 0x05: key_can = 2; break; //得到按键值
case 0x03: key_can = 3; break; //得到按键值
}
}
}
else //按键松开
key_new = 1;
}
/******************对应不同按键处理**********************/
void key_with()
{
if(key_can == 1) //按键紧急报警
{
flag_alarm = 1; //报警标志位 ;
}
if(key_can == 2) //布防按键
{
flag_bufang_en = 1;
}
if(key_can == 3) //取消报警 把变量清零
{
flag_value = 0;
beep = 1;
red = 1; //关闭红灯
green = 1; //关闭绿灯
yellow = 1; //关闭黄灯

}
}

/*************定时器0初始化程序***************/
void time_init()
{
EA = 1; //开总中断
TMOD = 0X01; //定时器0工作方式1
ET0 = 1; //开定时器0中断
TR0 = 1; //允许定时器0定时
}

/******************红外报警处理**********************/
void hongwai_dis()
{
if(flag_bufang_en == 1) //准备开始布防
{
green = ~green; //绿灯闪
}
if(flag_bufang == 1) //确认布防
{
green = 0; //如果延时布防成功 绿灯长亮
if(hw == 1) //红外有输出
{
}
}
if(flag_alarm == 1) //报警
{
red = ~red; //红灯报警
beep = ~beep; //蜂鸣器报警
}
}

/******************主程序**********************/
void main()
{
time_init(); //定时器初始化程序
beep = 0; //开机叫一声
delay_1ms(200);
P0 = P1 = P2 = P3 = 0xff; //初始化单片机IO口为高电平
while(1)
{
key();
yellow = ~hw; //红外热释电指示灯 有输出就亮黄灯
if(key_can < 10)
{
key_with(); //按键设置函数
}
if(flag_300ms == 1)
{
flag_300ms = 0;
hongwai_dis(); //红外报警函数
}
}
}
/*************定时器0中断服务程序***************/
void time0_int() interrupt 1
{
static uint value;
TH0 = 0x3c;
TL0 = 0xb0; // 50ms
value ++;
if(value % 6 == 0)
{
flag_300ms = 1;
}
if(flag_bufang_en == 1)
{
flag_value ++; // 400 * 50ms = 20000ms = 20秒
if(flag_value >= 400) //20秒
{
flag_bufang = 1;
}
}
}
