嵌入式STM32学习——继电器

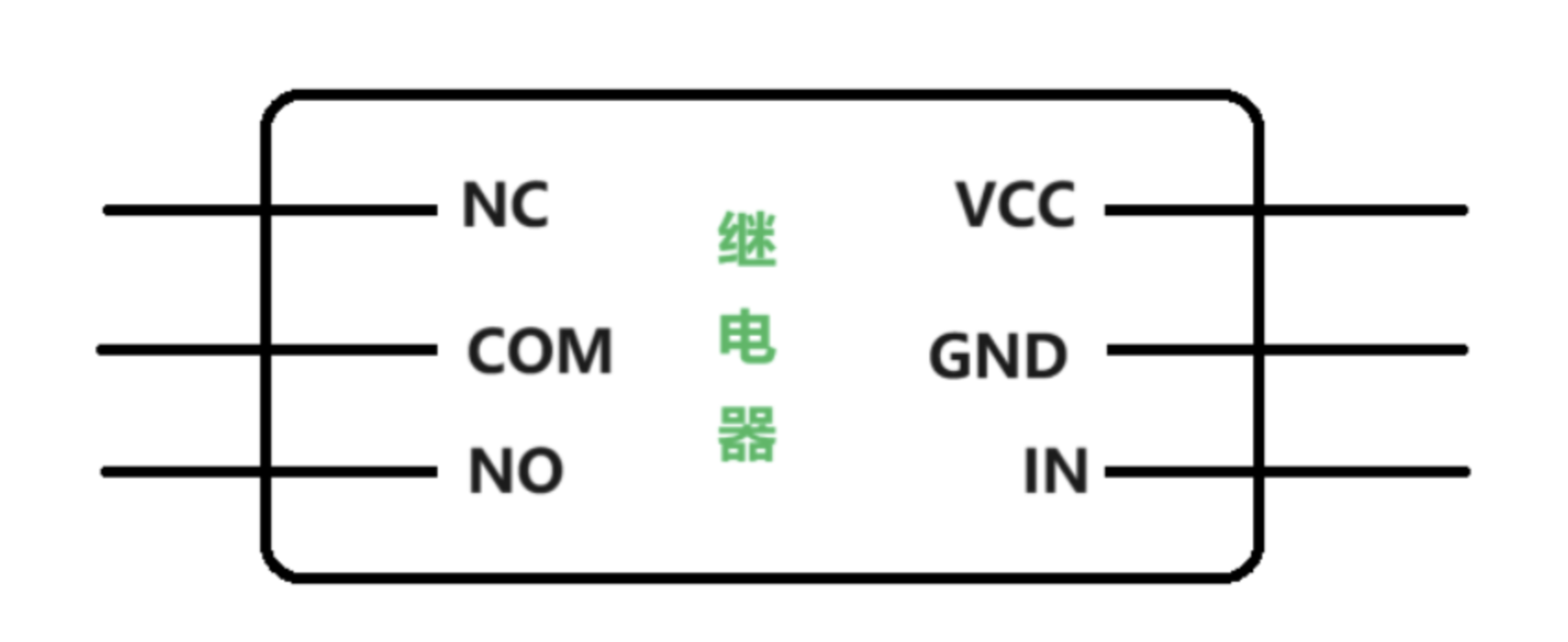

继电器模块引脚说明

VCC（+）： 供电正极。连接此引脚到电源（通常是直流电源），以提供继电器线圈所需的电流。

GND（-）： 地。连接此引脚到电源的负极或地。

IN（或者类似标记）： 控制输入。通常用于连接控制信号，当该信号变化时，继电器将切换状态。

NC（Normally Closed）： 常闭接口，继电器吸合前与COM连接，吸合后悬空

COM（Common）： 公共端，通常是中间的触点，与常开或常闭触点相连。

 NO（Normally Open）： 常开接口，继电器吸合前悬空，吸合后与COM连接

开路即通路、断路，闭合指的是开关闭合，也就是说，在没有任何上电之类的动作时，NC和COM端相当于已经连通

个人见解：

继电器有指示灯一侧接STM32，VCC和GND不用多说，分别是电源和地线的连接，IN接口则接STM32中的一个引脚，用来控制继电器的接通与否，若IN口为0（低电平）时继电器绿灯亮起（接通），若IN口为1（高电平）时继电器绿灯熄灭（断开）。当继电器接通时左侧便可以控制传感器等大电流器件工作。

实验：（控制继电器开关，间隔一秒）

relay.c

#include "relay.h"
#include "stm32f10x.h"

void Relay_Init(void)
{
GPIO_InitTypeDef Relay_initstruct;//结构体定义

RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA, ENABLE);//时钟初始化

Relay_initstruct.GPIO_Pin = GPIO_Pin_0;
Relay_initstruct.GPIO_Speed = GPIO_Speed_10MHz;
Relay_initstruct.GPIO_Mode = GPIO_Mode_Out_PP;

GPIO_Init(GPIOA, &Relay_initstruct );初始化结构体

}

relay.h

#ifndef RELAY_H_
#define RELAY_H_

void Relay_Init(void);//声明

#endif

main

#include "stm32f10x.h"
#include "main.h"

#include "relay.h"

void delay(uint16_t time) //延时函数
{
uint16_t i=0;
while(time–)
{
i =12000;
while(i–);
}
}

int main()
{

Relay_Init(); //函数声明

GPIO_SetBits(GPIOA,GPIO_Pin_0);初始化继电器为断开状态

while(1)
{

GPIO_ResetBits(GPIOA,GPIO_Pin_0); //闭合
delay(1000);

GPIO_SetBits(GPIOA,GPIO_Pin_0); //断开
delay(1000);

}
}
