四向穿梭车/AGV/堆垛机/RGV/无人叉车/各类移动小车自动化立体库工业无线Wi-Fi通信解决方案与选型指南（2026 版 · 发布版）

摘要：本文面向自动化立体库（AS/RS）场景，系统梳理工业无线通信的解决方案与选型方法论。文章从工业无线进入刚需化的行业背景切入，围绕多层金属货架遮挡、高速移动漫游、强电磁干扰三大工况挑战，提出车载终端＋工业无线 AP（基站）双层网络架构，并给出网络拓扑规划、硬件设备选型、现场勘测、施工部署到调试验收的全流程参考。文中横向对比 WiFi6 工业 AP、5G 专网、私有 TDMA 三类主流方案在时延、漫游切换、抗干扰、单站覆盖与部署成本上的差异，结合 AGV/AMR、RGV/四向穿梭车、无人叉车、堆垛机等全场景设备适配要点，以及食品冷链、重工钢铁、PLC 高可靠传输、张靖皋长江大桥高空施工等专题案例，总结出以链路长期稳定为核心、按业务时延与覆盖经济性分级选型的实践路径，供仓储自动化与物流集成从业者参考。

自动化立体库工业无线通信解决方案与选型指南

（2026 版 · 发布版）

适用场景：AGV · 四向穿梭车 · RGV · 堆垛机 · 无人叉车 · PLC 高可靠传输场景

目录

摘要………………………………………………………………………………………………………………………….. 3

1 行业背景：工业无线进入刚需化阶段…………………………………………………………………….. 3

1.1 工业互联网进入规模化部署期……………………………………………………………………… 3

1.2 工业无线在工业网络中的定位……………………………………………………………………… 3

1.3 工业无线四大价值方向………………………………………………………………………………… 4

1.4 核心评判标准………………………………………………………………………………………………. 4

2 工业无线选型方法论……………………………………………………………………………………………… 4

2.1 物流行业无线典型应用场景…………………………………………………………………………. 4

2.2 PLC 无线高可靠传输实现要点……………………………………………………………………… 4

3 自动化立体库通信痛点与总体方案………………………………………………………………………… 5

3.1 立体库工况与三大通信挑战…………………………………………………………………………. 5

3.2 总体架构：车载端＋覆盖端双层架构…………………………………………………………… 7

3.3 四大核心技术能力……………………………………………………………………………………….. 7

4 立体库无线网络拓扑架构与实施方案…………………………………………………………………….. 8

4.1 四向车立体库网络拓扑………………………………………………………………………………… 8

4.2 有线网络拓扑与网络隔离…………………………………………………………………………….. 8

4.3 项目网络部署规划要求………………………………………………………………………………… 9

4.4 网络实施原则………………………………………………………………………………………………. 9

4.5 网络布线综合施工方案………………………………………………………………………………… 9

4.6 工业无线 AP 部署要点……………………………………………………………………………… 10

5 全场景设备适配，覆盖仓储各类智能终端……………………………………………………………. 14

5.1 AGV/AMR：复杂路径移动漫游保障…………………………………………………………… 14

5.2 RGV/四向穿梭车：窄巷道高精度通信支撑………………………………………………….. 18

5.3 无人叉车：重载搬运稳定通信链路…………………………………………………………….. 22

5.4 堆垛机：高低位移全域通信覆盖………………………………………………………………… 22

5.5 推荐核心设备清单……………………………………………………………………………………… 23

6 重点行业专题方案……………………………………………………………………………………………….. 29

6.1 食品企业四向穿梭车立库与 RGV 方案……………………………………………………… 29

6.2 重工钢铁锻造铸造出料台车方案………………………………………………………………… 32

6.3 物流无线与 PLC 高可靠传输…………………………………………………………………….. 33

6.4 超级工程案例：张靖皋长江大桥高空智能施工…………………………………………… 37

7 标杆项目案例………………………………………………………………………………………………………. 38

7.1 智慧物流立体库标杆项目…………………………………………………………………………… 38

7.2 驾考驾培领域…………………………………………………………………………………………….. 45

7.3 工业智造：替代拖缆滑触线……………………………………………………………………….. 46

7.4 港口码头……………………………………………………………………………………………………. 46

7.5 水利市政与森林防火………………………………………………………………………………….. 46

7.6 轨交管廊、电力与防爆………………………………………………………………………………. 47

7.7 其他行业落地…………………………………………………………………………………………….. 47

8 结论与选型建议…………………………………………………………………………………………………… 47

附录 说明……………………………………………………………………………………………. 48

摘要

本文系统梳理自动化立体库（AS/RS）场景下工业无线通信的解决方案与选型方法论。重点围绕多层金属货架遮挡、高速移动漫游、强电磁干扰三大工况挑战，介绍车载终端＋工业无线 AP（基站）的双层网络架构，并给出从网络拓扑规划、硬件设备选型、现场勘测到项目实施、调试验收的全流程参考。文章以斯普莱（WiFiSupply）工业无线产品为方案实例，依托自研AI FastRoaming 快速漫游实现 30ms 级跨工业无线 AP（基站）无缝切换，单工业无线 AP（基站）有效覆盖面积可达 20000㎡，整机 IP68 工业防护、支持 -45℃～85℃ 超宽温工作，可保障 AGV、四向穿梭车、RGV、堆垛机、无人叉车等移动设备跨工业无线 AP（基站）业务不中断，实现仓储调度指令实时、稳定、可靠传输。

说明：本文为技术方案分享，所涉案例与数据均来源于企业公开资料与项目实践，供仓储自动化、物流集成相关从业者选型参考。

TL;DR：面向自动化立体库 AGV、穿梭车、RGV、堆垛机等移动装备，采用车载终端＋工业无线 AP（基站）双层架构，实现 30ms 漫游、20000㎡ 单站覆盖、IP68 防护与 -45℃～85℃ 宽温运行。

1 行业背景：工业无线进入刚需化阶段

1.1 工业互联网进入规模化部署期

工业互联网建设重心，已经从“设备联网有无”转向连接质量保障。据工信部 2025 工业互联网大会相关信息：工业互联网核心产业规模突破 1.5 万亿元，带动经济增长近 3.5 万亿元，业务覆盖 49 个国民经济大类，实现 41 个工业大类全覆盖；标识解析注册量超 6500 亿个，接入工业设备总量突破 1 亿台套。海量工业设备完成联网部署后，行业竞争焦点转向通信链路可靠性、信息安全与运维效率。

1.2 工业无线在工业网络中的定位

工业交换机、工业无线、5G 专网、边缘计算共同构成现代工业网络四大技术主线，分别承载固定控制通信、移动作业通信、广域远距离覆盖、现场智能数据处理能力。

工业无线的核心价值，在于解决有线网络难以部署或布线成本过高的场景，为 AGV、穿梭车、无人叉车、行车天车等移动装备提供持续在线的无线链路，打通实体仓储设备与上层调度系统的“最后一公里”。

1.3 工业无线四大价值方向

• 支持设备移动作业：AGV、无人叉车、巡检机器人、岸桥/集卡等设备持续移动，必须依靠无线通信承载业务。
• 降低工程施工成本：森林防火、水利河道、电力铁塔等点位分散、距离遥远场景，光纤敷设造价远高于无线中继方案。
• 满足无人值守运维：野外、高危区域设备需要长期免维护稳定运行，链路可靠性优先级高于带宽指标。
• 适配特殊受限场景：综合管廊、矿山、油气化工等场景存在防爆、空间限制等硬性要求，对硬件形态、认证资质有特殊约束。

1.4 核心评判标准

工业无线选型不以传输速率作为第一衡量指标，核心评判标准是：能否在现场工况条件下长期稳定、不间断传输业务数据。

2 工业无线选型方法论

2.1 物流行业无线典型应用场景

物流仓储无线通信场景主要分为四类，不同场景对带宽、时延、终端并发、防护等级需求差异明显，选型需结合现场工况综合评估：

• AGV 协同搬运场景：多台 AGV 协同调度，对通信时延、多终端并发接入能力要求高。
• 仓储机器人调度场景：堆垛机、分拣机器人联网，实时回传设备状态，保障调度系统稳定下发任务。
• 输送分拣线联网场景：大量分拣终端统一接入、汇聚业务数据。
• 园区物流追踪场景：对场内车辆、货物进行移动定位与状态监控。

2.2 PLC 无线高可靠传输实现要点

PLC 无线高可靠传输核心目标：低时延、低丢包、强抗干扰。落地关键要点：

• 优先选用搭载 OFDMA、MU-MIMO 技术的工业无线基站，依托双频组网，保障控制指令确定性送达。
• 可结合 5G＋WiFi6 双模模组搭配边缘计算，实现 PLC 数据实时上云，支撑设备预测性维护。
• 设备选型必须重点考量 IP68 防护等级、宽温性能，保证在车间复杂电磁环境中长期稳定运行。

2.3 三种主流工业无线方案横向对比

工业无线选型中，WiFi6 工业 AP、5G 专网、私有 TDMA 是当前仓储物流场景最常见的三类技术路线。三者在时延确定性、漫游机制、抗干扰能力、覆盖经济性和部署成本上差异明显，下表从六个维度做横向对比，便于结合现场工况快速定位：

对比维度

WiFi6 工业 AP

5G 专网

私有 TDMA

选型结论要点：

2.4 漫游切换实测数据对比

上一节的横向对比偏重机制与能力描述，本节进一步聚焦移动场景最关键的漫游切换表现。下表汇总 WiFi6 工业 AP（标准 802.11r/k/v 与 AI FastRoaming 私有协议）、5G 专网、私有 TDMA 三种方案在切换时延、丢包率、业务中断时长、适用移动速度四个维度的实测或典型值，数据来源于仓储物流现场测试与厂商公开标称值的综合整理，实际结果会随现场电磁环境、货架遮挡与终端能力浮动。

对比维度

WiFi6 工业 AP（802.11r/k/v）

WiFi6 工业 AP（AI FastRoaming）

5G 专网 / 私有 TDMA

选型结论要点：

3 自动化立体库通信痛点与总体方案

3.1 立体库工况与三大通信挑战

自动化立体库普遍配置 20 米以上高位重型货架，货位规模可达上万组，仓储环境工况复杂，天然存在多重信号衰减与干扰问题。满载金属货架会对无线信号产生遮挡、反射、多径衰减，造成信号盲区、信号强度剧烈波动；AGV、四向穿梭车、RGV 在巷道内高速运行，需要频繁跨基站切换网络，传统商用 WiFi 漫游响应滞后，极易出现通信卡顿。同时仓库电机、变频器、自动化设备密集，产生强电磁干扰；叠加粉尘、温差、结露等环境因素，普通商用 WiFi 易出现断连、丢包、时延超标。

通信故障会直接引发调度指令延迟、智能设备停机、仓储作业卡顿，严重时触发设备急停、全流程中断，带来安全生产隐患，直接降低仓储运营效率。

总结立体库无线通信三大核心挑战：

• 钢结构多层遮挡：货架、金属墙体造成无线信号大幅衰减，需要高灵敏度、强穿透的覆盖方案。
• 高速移动漫游：四向穿梭车、RGV 在巷道、接驳点位频繁移动，漫游切换时延必须控制在极低水平，防止调度指令中断。
• 强电磁干扰环境：现场变频器、电机、输送设备集中，无线网络需具备高等级抗干扰能力。

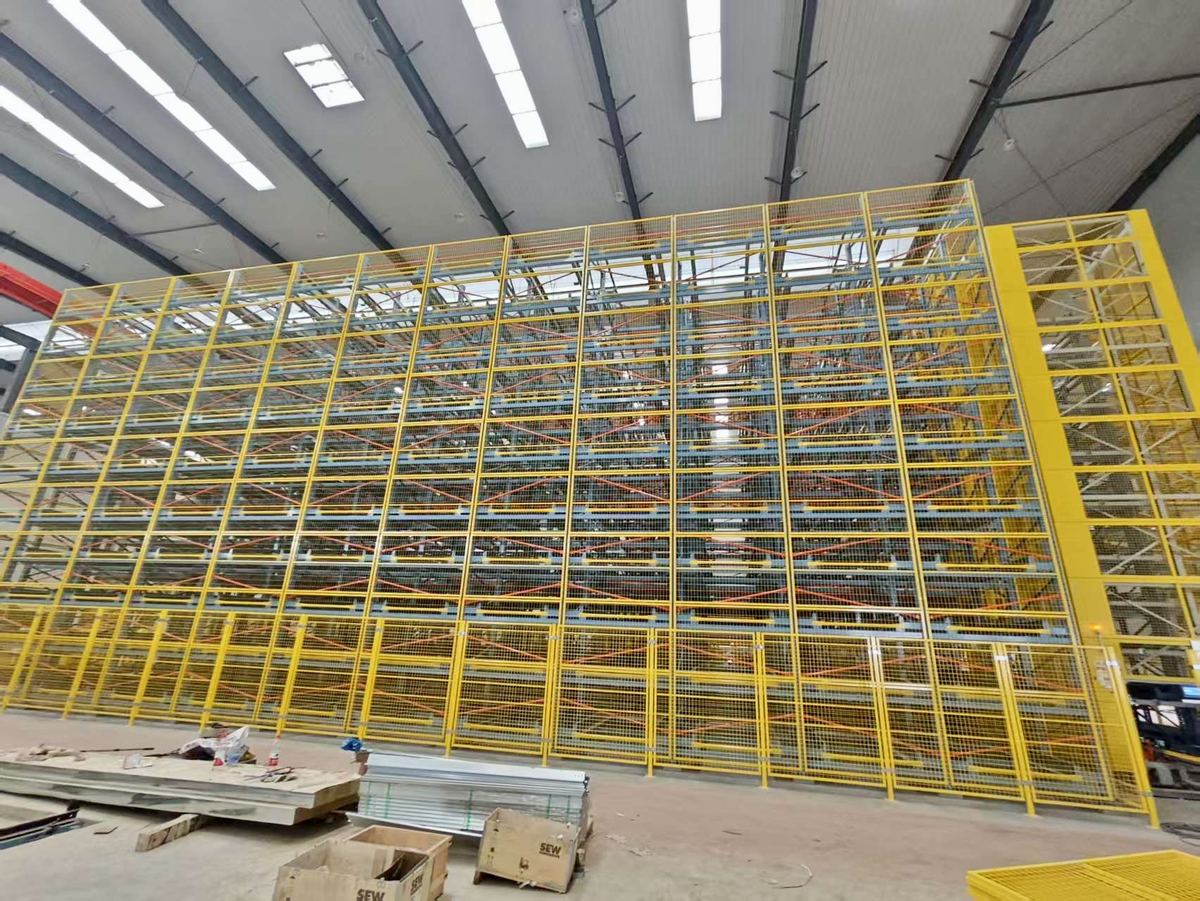

图1 自动化立体库多层高位货架现场全景

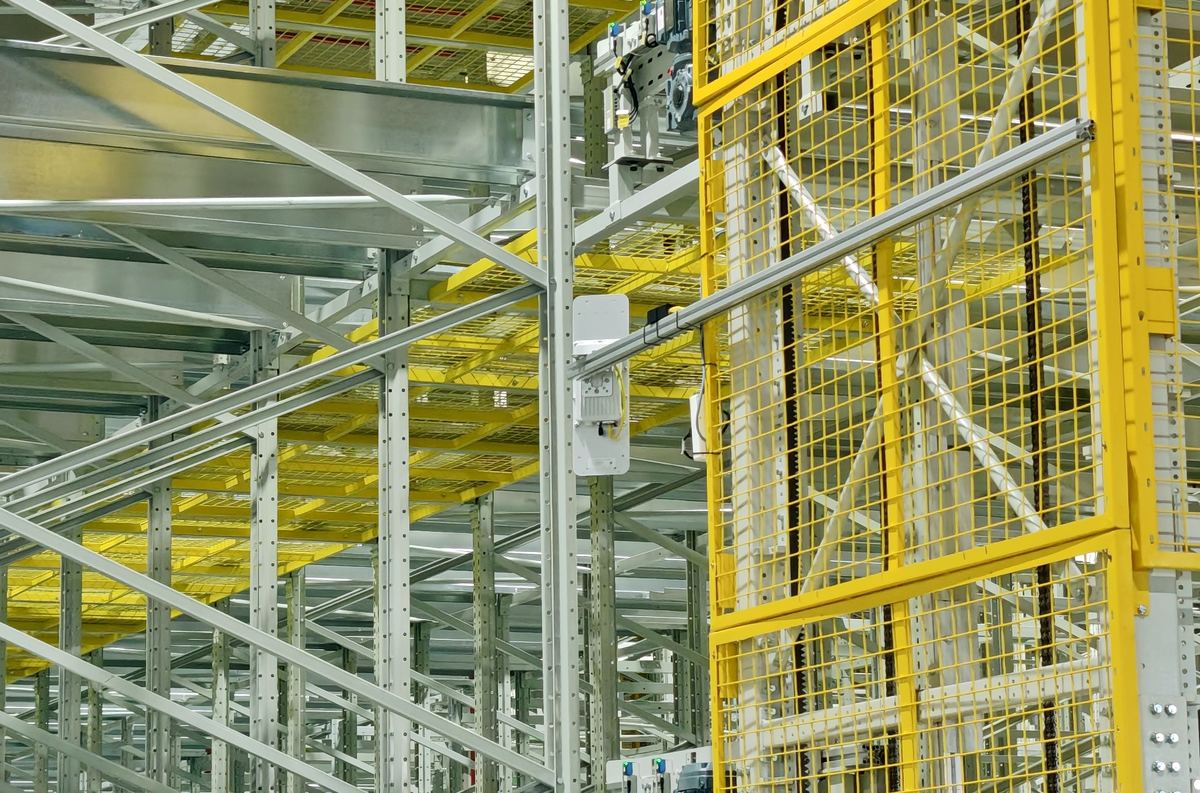

图2 立体库货架与金属结构现场

3.2 总体架构：车载端＋覆盖端双层架构

采用车载终端＋基站覆盖端双层网络架构，实现移动设备与调度系统实时可靠互联。

• 车载端：每台四向穿梭车、RGV 内置车载终端，搭载 1W（30dBm）大功率射频与 TDMA 私有时分多址协议，具备强抗干扰、低时延特性。移动作业过程中稳定接入无线网络，实时回传位置、任务、设备状态数据。
• 覆盖端：立库区域部署工业 AP，针对多层钢结构遮挡场景做射频优化，保障穿梭车、RGV 全程无线链路稳定，支撑密集仓储高频、高并发作业。

3.3 四大核心技术能力

• 自研AI FastRoaming 智能快速漫游：基站间链路切换时延 ≤30ms。AGV、AMR、穿梭车、无人叉车跨基站高速移动时，数据传输无卡顿、无丢包、业务零中断。高可靠性场景支持 WFS-MESH 双链路冗余备份组网，主备链路实时互为备份，进一步降低复杂工况下丢包风险。
• 大功率射频、超大单站覆盖：工业基站最大发射功率 1W（30dBm），搭配 -96dBm 超高接收灵敏度，支持 5GHz 全频段（4920—6100MHz）。单台基站有效覆盖面积超 20000㎡，减少基站部署数量，降低组网与后期运维成本；室外场景搭配高增益天线，桥接距离最远可达 150 公里，空旷环境稳定传输距离 3 公里。
• 工业级硬件防护＋AI 智能抗干扰：全系设备集成防浪涌、防静电、电磁屏蔽与壳体透气阀，IP68 防水防尘，4 级浪涌防护；工作温度区间 -45℃～85℃（可选 -50℃～85℃ 版本）。搭载系统、有线、无线三重硬件看门狗，异常自动复位；整机 MTBF 达 20 万小时。
• TDMA 时分多址＋OFDMA 高并发调度：为海量接入终端智能分配独立时隙，从底层解决传统 WiFi 多终端抢信道、信号冲突、带宽拥堵问题。可同时承载数十至上百台搬运机器人终端稳定在线，适配大型立体库穿梭车、AGV 集群高密度协同作业场景。

4 立体库无线网络拓扑架构与实施方案

4.1 四向车立体库网络拓扑

四向穿梭车立体库网络采用机房核心＋现场车间两级架构：服务器部署在机房机柜，数据库采用一主一备架构，依托 ROSE 软件完成数据实时备份；主服务器出现系统崩溃、磁盘故障等异常时，快速切换至备用服务器，保障数据完整、业务不间断。

现场货位网络通过网线或光纤上联机房（设备间距＞90 米选用光纤），现场终端接入本地工业交换机，实现和机房 WMS、WCS 调度系统互通；RGV、PDA 等无线终端通过 2.4G/5G 双频工业 AP 接入无线网络。

4.2 有线网络拓扑与网络隔离

立体库业务网络与企业办公网络通过路由策略双向隔离，仅开放办公网单向访问立体库业务网络权限。工作人员可在办公区域访问现场 WMS/WCS 系统，正常下发出入库任务，同时保障仓储控制业务不受办公外网干扰。若立体库现场需要接入互联网，需配套防火墙与精细化路由策略，保障网络安全。

4.3 项目网络部署规划要求

• 所有网线两端粘贴独立标识标签，便于线路识别与后期运维。
• 布线施工禁止网线死折、挤压、外皮破损。
• 主干网线统一选用超五类非屏蔽双绞线。
• 网线与强电管线平行或交叉敷设时，间距 ≥15cm，远离电机、变频器等干扰源。
• 机房侧网线预留 3～4 米冗余长度，方便交换机端布线调试。
• 机房至立体库网线无中间接头，全线穿 PVC 防护套管敷设，防鼠咬、挤压弯折。
• 双绞线有效传输距离上限 90 米，超长距离传输采用光纤。

4.4 网络实施原则

• 实用性：充分复用现有硬件资源，最大化设备性能，匹配仓储业务实际需求。
• 经济性：选用稳定可靠设备与线缆耗材，降低设备老化故障概率与长期运维成本。
• 安全可靠性：保障网络长期稳定运行，核心网络节点具备故障容错、冗余备份能力。

4.5 网络布线综合施工方案

布线施工分为勘测规划、现场施工、竣工验收三阶段，可结合项目现场条件、客户需求灵活调整：

• 勘测规划阶段：现场实地勘测立体库，确定 AP 点位、布线路由，编制专项实施方案。
• 现场施工阶段：统筹布线作业，电控动力线缆与网络线缆分开敷设，规避电磁干扰。
• 竣工验收阶段：完成设备调试，各项通信指标验收达标后，组织客户开展整体项目验收。

配套部署工作包含 IP 规划、交换机、路由器配置。结合立体库项目目标，遵循实施原则完成现场勘测，输出网络拓扑图纸；统一设备命名规范，输出设备清单，完成 IP 地址划分、交换机与路由参数配置，并预留系统扩容、性能优化方案。

4.6 工业无线 AP 部署要点

4.6.1 部署原则

• 遵循 802.11 标准与 TDMA 时分多址协议，搭载 MIMO 多入多出技术，支持点对点、点对多点网桥中继。
• 库外选用定向天线，库内优先全向天线。
• 支持 AI 智能射频，可根据现场环境自动调整信道与发射功率。
• 同 SSID、同网段 AP 布设间距建议不超过 30 米，覆盖区域适度重叠，消除信号盲区。
• 统一网段与 IP 规划，所有设备 IP 登记归档，避免 IP 冲突。
• 多层立体库不推荐吸顶安装：库高 10m 以下，在库体中部布设；库高＞10m，按 5m 覆盖半径分层布设。

AP 安装高度需要匹配货架层数：货架高度＞20m，建议每 10 米增设一层 AP，分层高度如 5m、15m、25m 依次递增。货架 20～30m，AP 布置在 5m、15m、25m；货架 30～40m，AP 布置在 5m、15m、25m、35m，以此类推。

同层相邻 AP 错开信道（5G 优先选用非重叠信道），启用 AI 智能射频自动调节发射功率，控制覆盖重叠范围；同层 AP 间距 ≥30m，实现适度重叠覆盖、规避同频干扰，保障各货架层信号稳定、漫游平滑。

4.6.2 安装方法与供电

安装支架：采用配套 L 型支架、万向支架，或自制 L 型钢管固定在库侧墙面，AP 正面朝向货架；钢管长度 ≥50cm，高度 ≥30cm，设备与墙面预留间距，降低墙面反射带来的多径干扰；多台 AP 统一接入同一台工业交换机。

安装高度：布置在货架垂直居中位置，例如 10m 高货架，安装高度选取 6m。

两种供电方案：

• PoE 供电（AC220V）：使用正品超五类及以上 8 芯网线，PoE 网线总长不超过 70m；劣质线缆、超长布线容易产生压降造成供电不足。供电标准：支持 IEEE802.3af / 802.3at（PoE+，单口最大 30W），选型核对 AP 功耗，预留 ≥20% 功率余量；标准 PoE 输出 48V，部分工业 AP 支持 12～24V 宽压 PoE；线缆≥0.5mm（24AWG）纯铜 8 芯网线；供电设备优先工业 PoE 交换机，单口独立供电保护、防浪涌。
• DC12-24V 直流供电：独立电源供电，数据链路与供电链路完全分离。电压 12～24V 宽压直流输入；线缆国标 RVV/RVVP 铜芯电源线，线径 ≥1.0mm；供电距离 12V 建议 ≤30m，24V 建议 ≤50m，长距离供电需核算线缆压降；配套防雷浪涌保护，电源适配器就近安装、便于检修；电源线与网线分开敷设，和强电管线保持 ≥15cm 间距。

PoE 与 DC 直流供电选型建议：结合现场布线条件、供电距离、项目成本、后期运维综合选择。

天线安装要点：天线是链路质量关键，安装不当会直接降低覆盖与抗干扰能力。

• 天线选型：库外定向天线，沿巷道纵向聚焦信号、穿透金属货架；库内全向天线，覆盖巷道与接驳位多方向区域。
• 天线朝向与极化：定向天线主波瓣对准巷道、设备运行通道，避免正对金属货架墙体；天线极化方向和车载终端天线保持一致。
• 天线高度与间距：天线安装高度和 AP 保持一致；多天线之间间距 ≥一个波长（5GHz 约 6cm），避免天线互耦造成方向图畸变。
• 馈线防水：接头紧固并做防水密封（防水胶带＋冷缩管）；馈线弯曲半径 ≥线径 10 倍，禁止硬折。
• 避雷接地：室外天线配套避雷器，可靠接地，接地电阻 ≤4Ω；室内天线远离大面积金属结构件。

安装后调试与信号测试流程：

• 上电初始化：确认供电、指示灯状态，登录管理界面，配置 SSID、加密、信道、发射功率。
• 信道功率规划：开启 AI 智能射频，相邻 AP 采用非重叠信道，规避同频干扰。
• 信号强度检测：沿巷道、接驳位、层间点位逐点测试 RSSI；整体覆盖 ≥-70dBm，核心作业区域≥-65dBm。
• 漫游切换测试：沿设备行驶路径往返测试，验证跨 AP 切换 ≤30ms，无丢包断连。
• 并发压力测试：模拟多终端同时接入，验证带宽、并发接入能力。
• 干扰排查：频谱扫描 2.4G/5G 频段，定位同频、邻频干扰源，调整信道规避。
• 业务联调：接入 AGV、穿梭车车载终端，验证调度下发、状态回传、视频传输，确认端到端时延、丢包率达标。
• 资料归档：记录各点位信号、信道、设备配置参数，作为运维与故障排查基线。

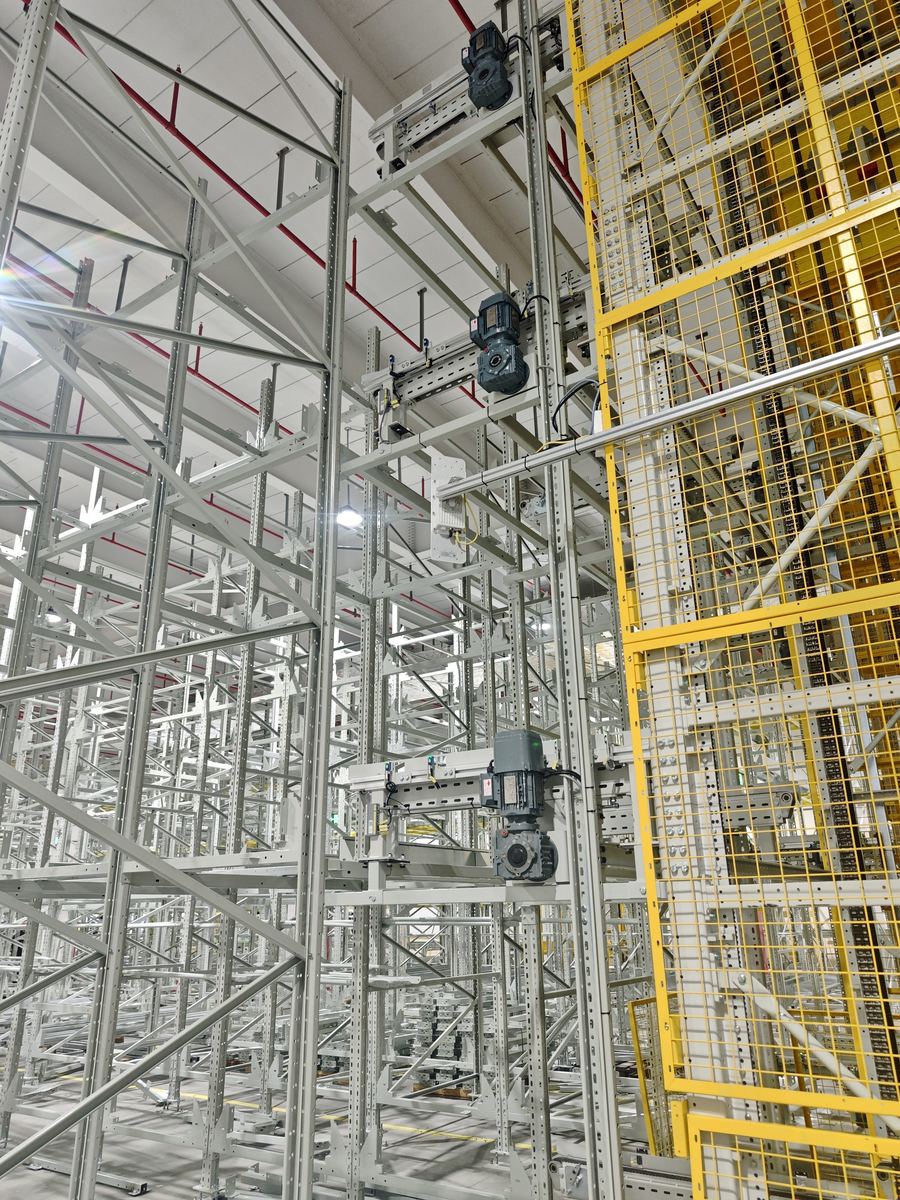

图3 一体化工业无线 AP 基站现场安装

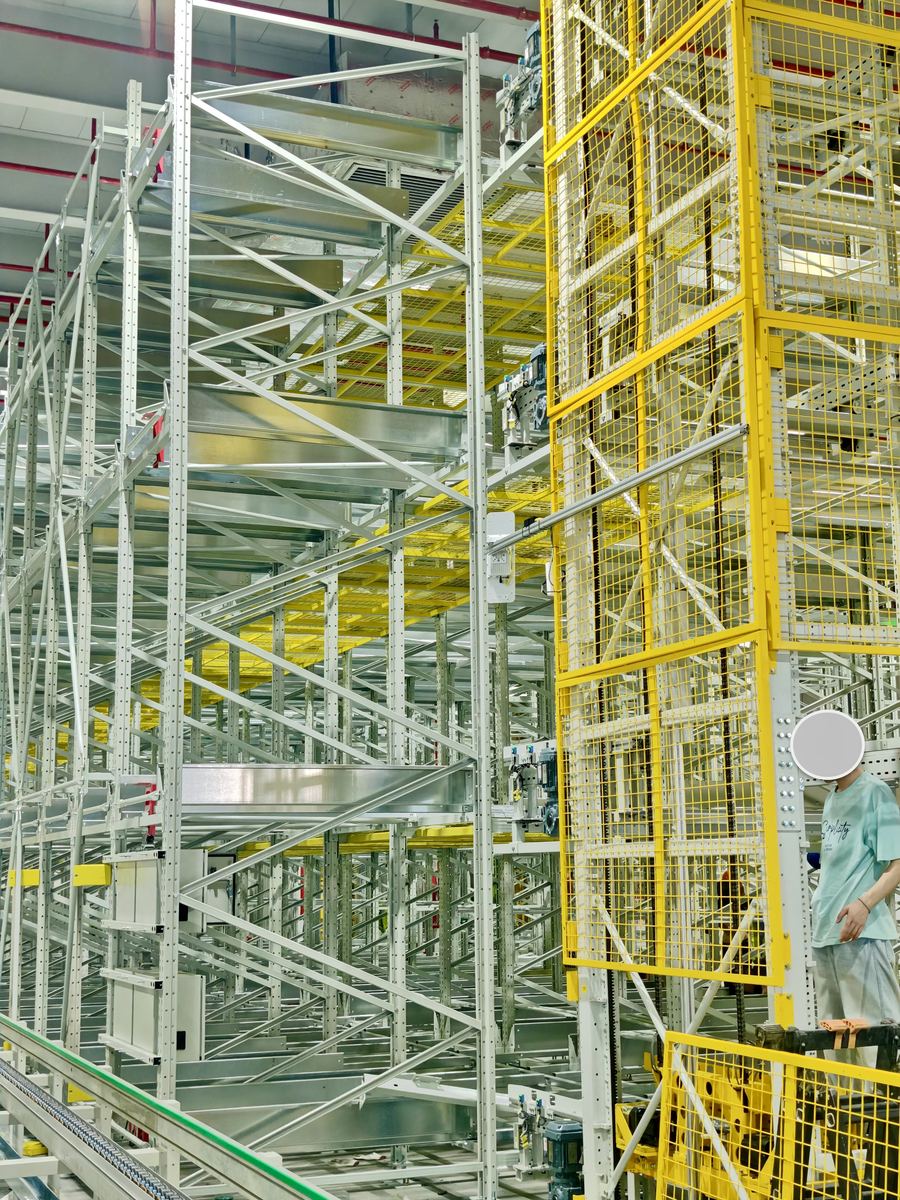

图4 立体库货架区 AP 覆盖部署现场

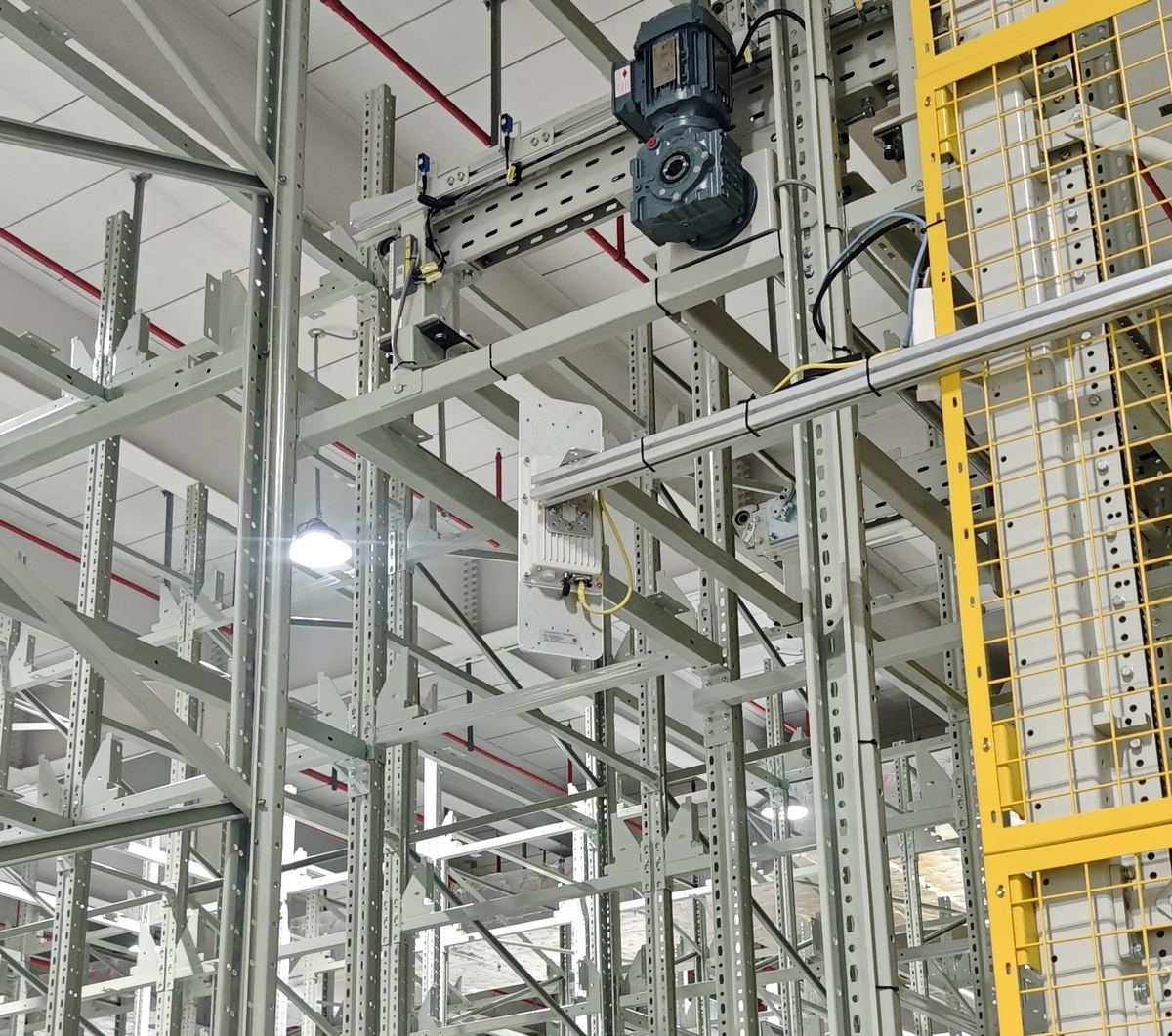

图5 覆盖端设备固定安装于库区护栏

5 全场景设备适配，覆盖仓储各类智能终端

5.1 AGV/AMR：复杂路径移动漫游保障

AGV、AMR 作为立体库柔性搬运设备，作业路径复杂、转向频繁。方案采用主干道基站全域部署＋专用车载终端架构，在 AGV 运行主干道按 30 米间距部署工业 AP，同 SSID 同网段组网，相邻 AP 覆盖重叠 ≥20% 消除盲区；车载端搭载机载终端，1W 大功率射频搭配高增益全向天线，配合AI FastRoaming，漫游切换时延≤30ms，保障 AGV 转弯、跨区、跨电梯时业务零中断。

关键参数：漫游切换时延 ≤30ms；单基站覆盖 ＞20000㎡；车载终端发射功率 1W（30dBm）；接收灵敏度 -96dBm；TDMA 协议，单基站可承载 ≥30 台 AGV 终端；工作温度 -45℃～85℃；基站 IP68，车载终端IP54；MTBF 20 万小时。

适用场景：电商仓储、汽车零部件、3C 电子、医药流通 AGV/AMR 集群作业；尤其多层立体库、跨区域转运通道、人机混合作业场景，支持数十台 AGV 同步调度。

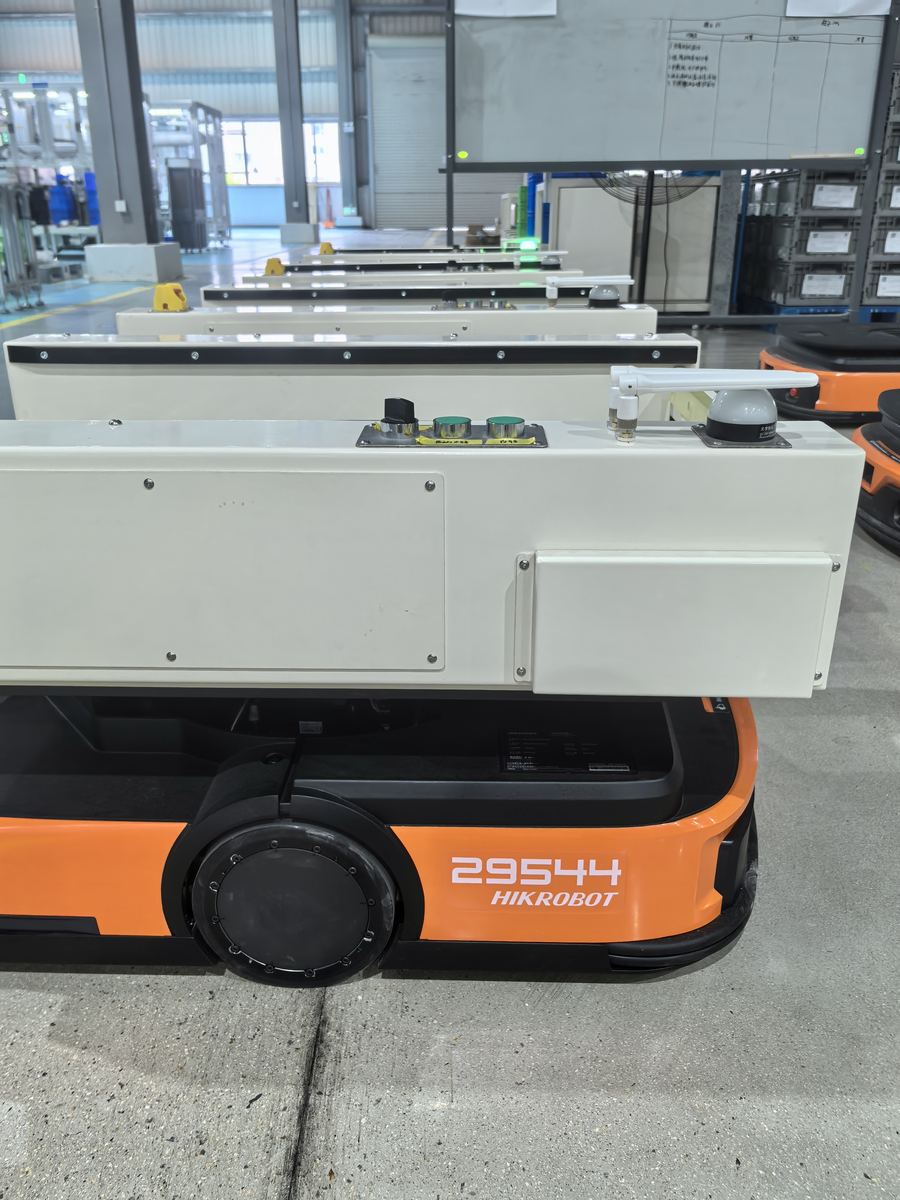

图6 AGV 车队现场运行

图7 AGV 搬运小车装载物料作业

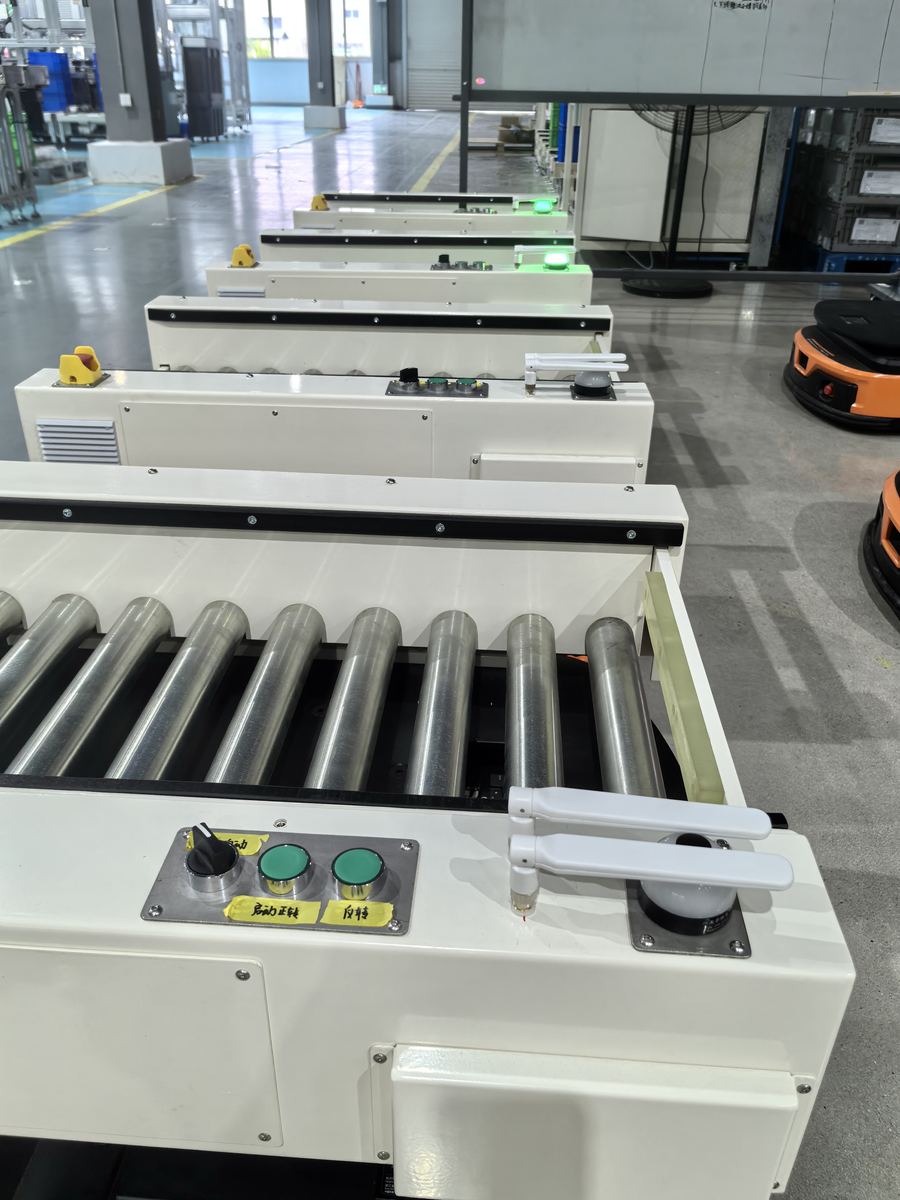

图8 滚筒输送线旁 AGV 协同作业

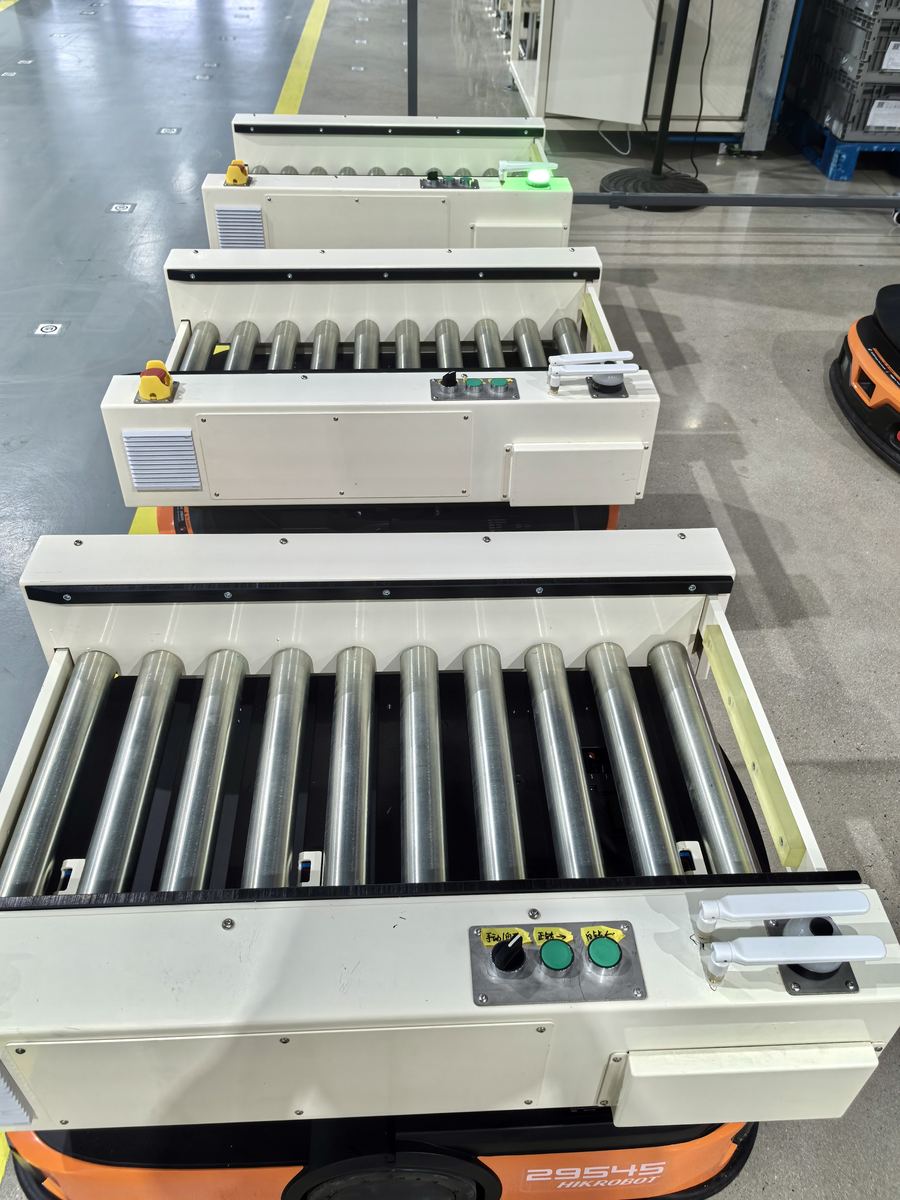

图9 带滚筒输送装置的移动设备现场

5.2 RGV/四向穿梭车：窄巷道高精度通信支撑

RGV、四向穿梭车在高位窄巷道高速往复，对通信实时性、稳定性要求极高。采用巷道两端对射＋中段补点定向覆盖方案：巷道两端部署一体化基站，内置 16dBi 双极化定向天线，信号沿巷道纵向聚焦穿透金属货架；巷道长度＞70 米，中段增设分体式基站接力覆盖。车载端搭载系列终端，TDMA 私有协议分配独立时隙，从底层规避多车信道抢占冲突，保障调度指令确定性送达。

关键参数：单基站巷道覆盖 ≥70m；漫游切换时延 ≤30ms；TDMA 时隙调度毫秒级；车载发射功率 1W；接收灵敏度 -96dBm；最大带宽 300Mbps；-45℃～85℃；基站 IP68，车载 IP54；单基站承载 ≥30 台穿梭车终端。

适用场景：密集存储自动化立体库、冷链、烟草、食品饮料、化工行业四向穿梭车、RGV 系统；适配窄巷道、高位货架、高密度穿梭车集群高频协同作业。

三重链路保障：

• TDMA 专属时隙调度，多车并发互不抢占，调度指令有序送达。
• AI FastRoaming 快速漫游，跨巷道、接驳位切换无感，业务不断。
• WFS-MESH 双链路冗余备份，主链路故障毫秒级切换备用链路。

项目案例参考：佛山油品自动化立体库，26 套基站稳定支撑 68 台穿梭车，23000 组货位高频作业；越南20 米高金属立体库，实现多台四向穿梭车 7×24 小时稳定运行。

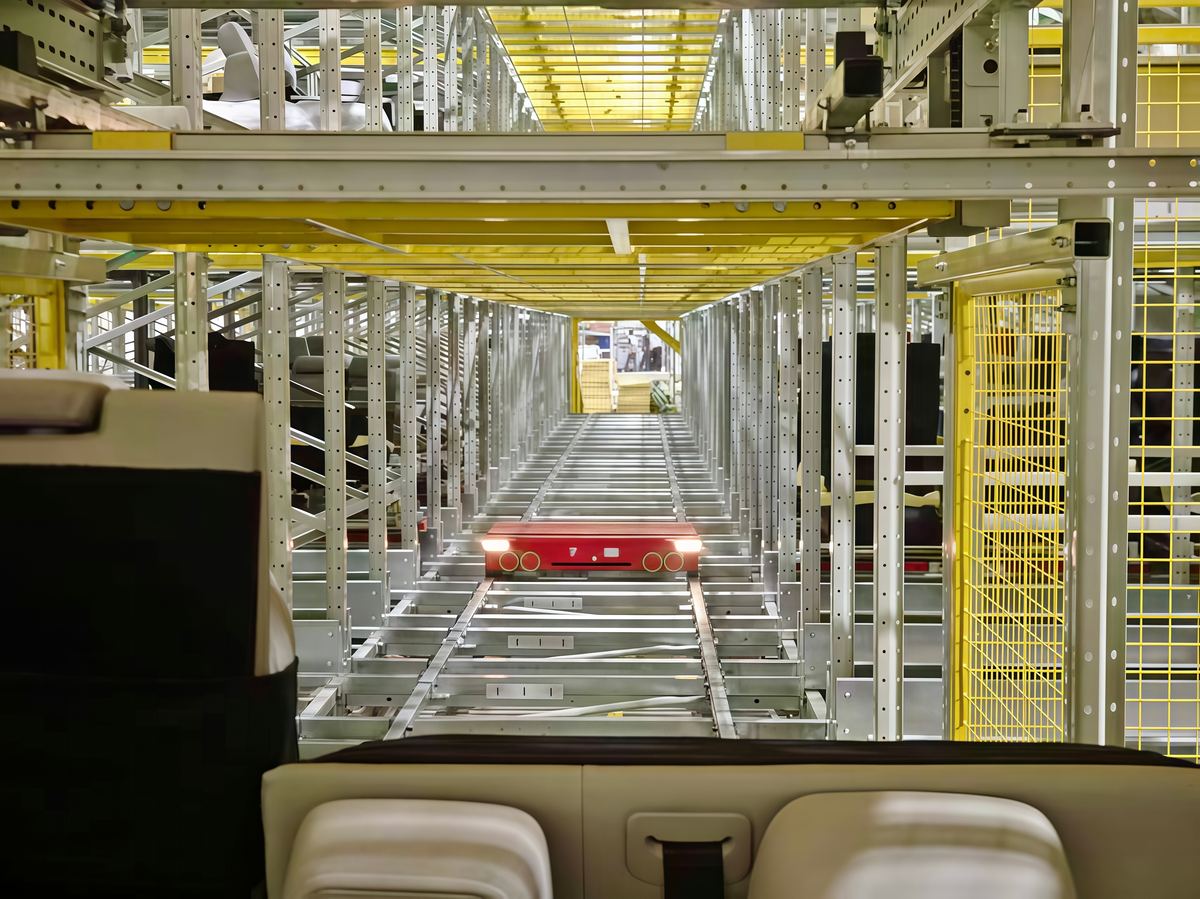

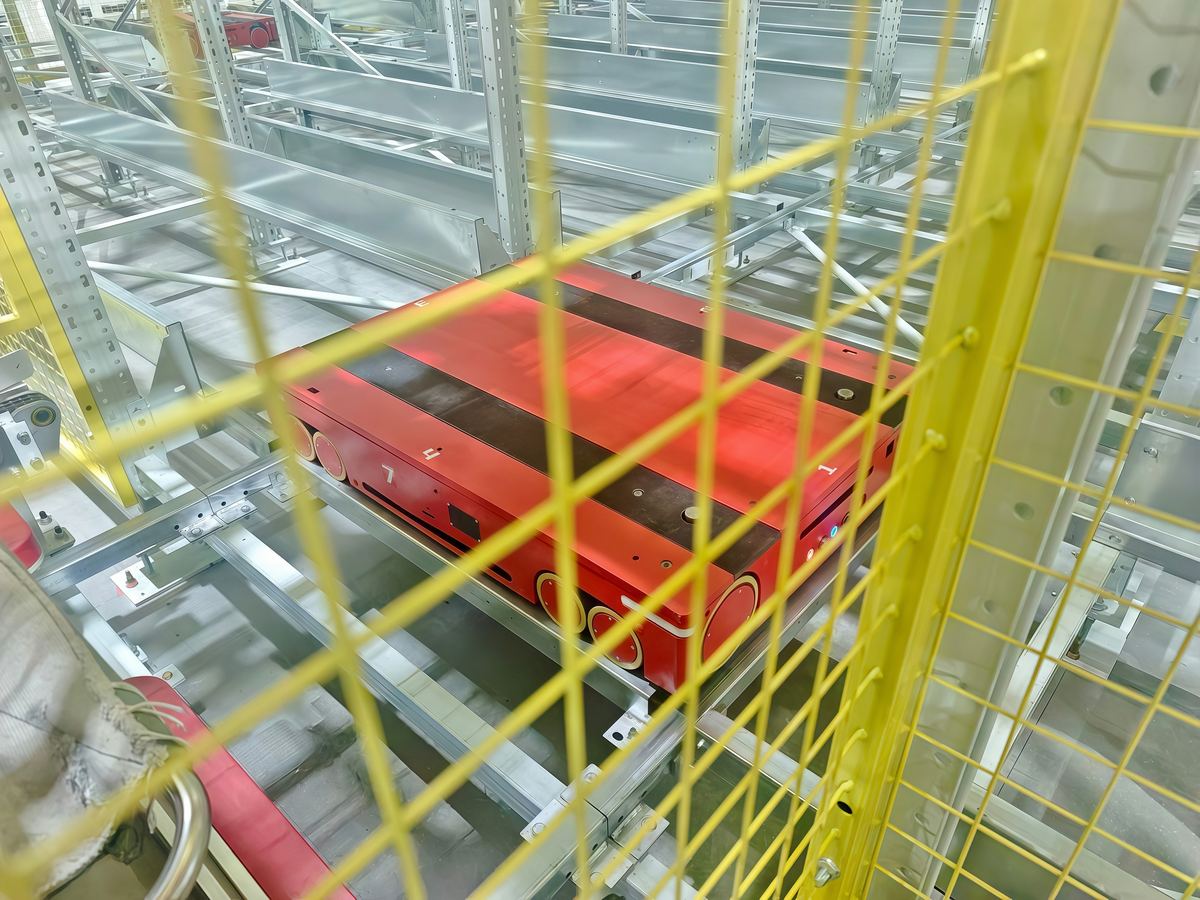

图10 四向穿梭车在立体库巷道内运行

图11 穿梭车沿货架轨道通道行驶

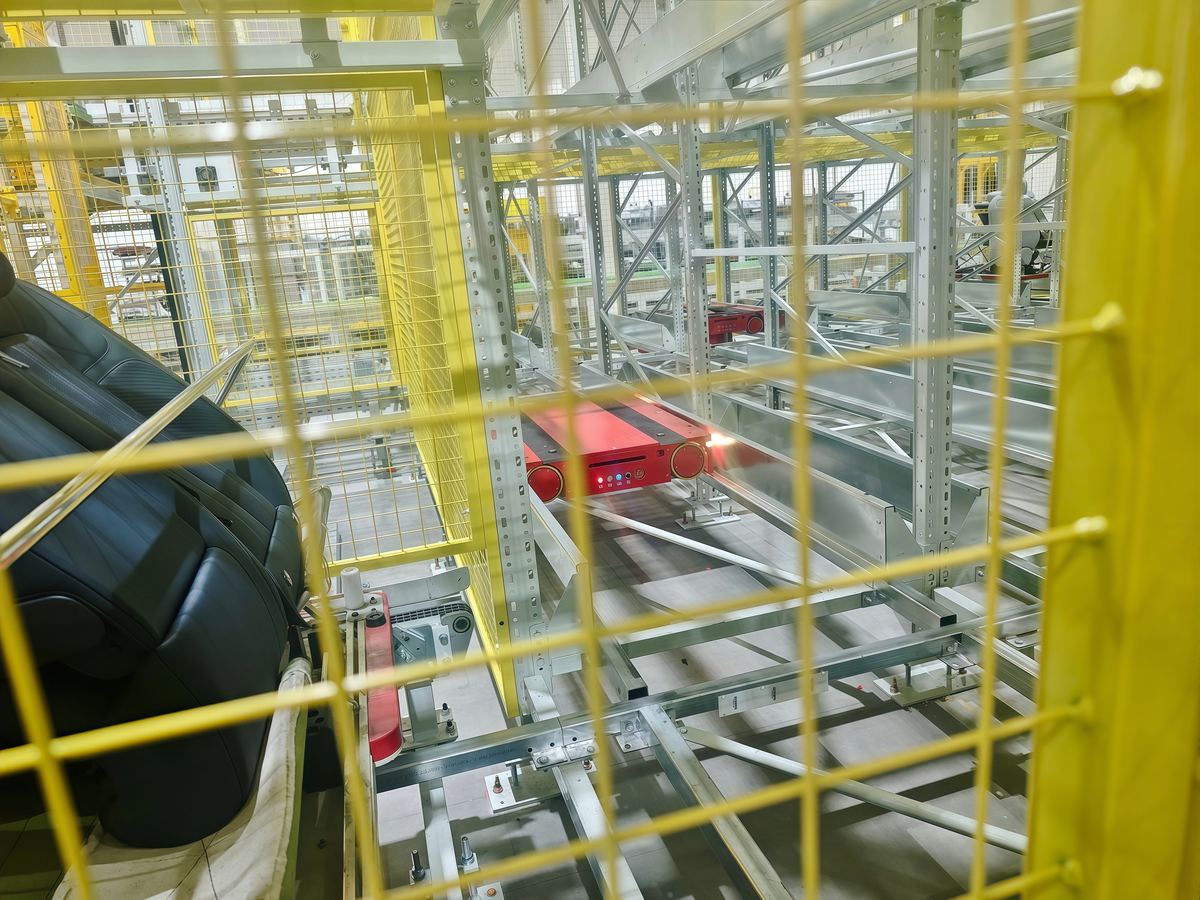

图12 穿梭车运行于防护护栏内

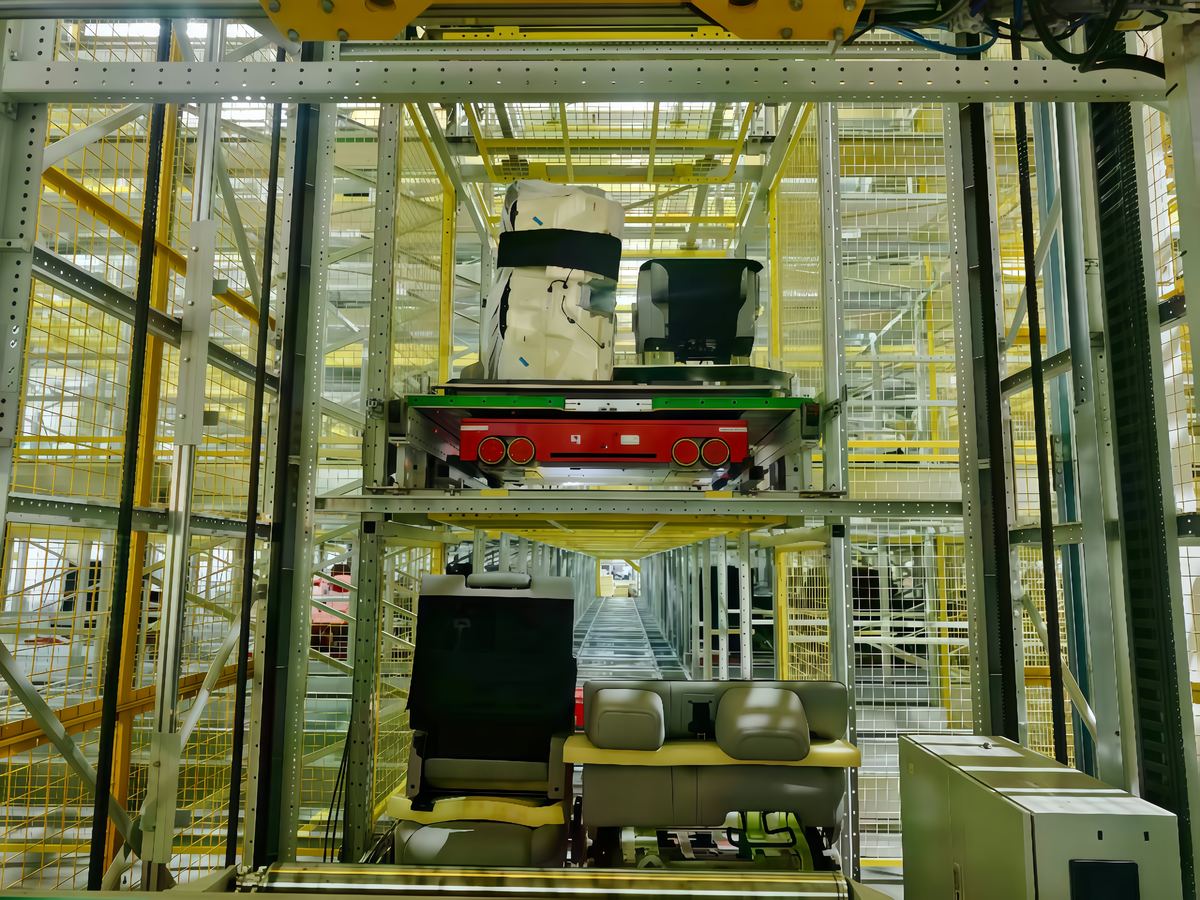

图13 输送平台运载工件于货架轨道间

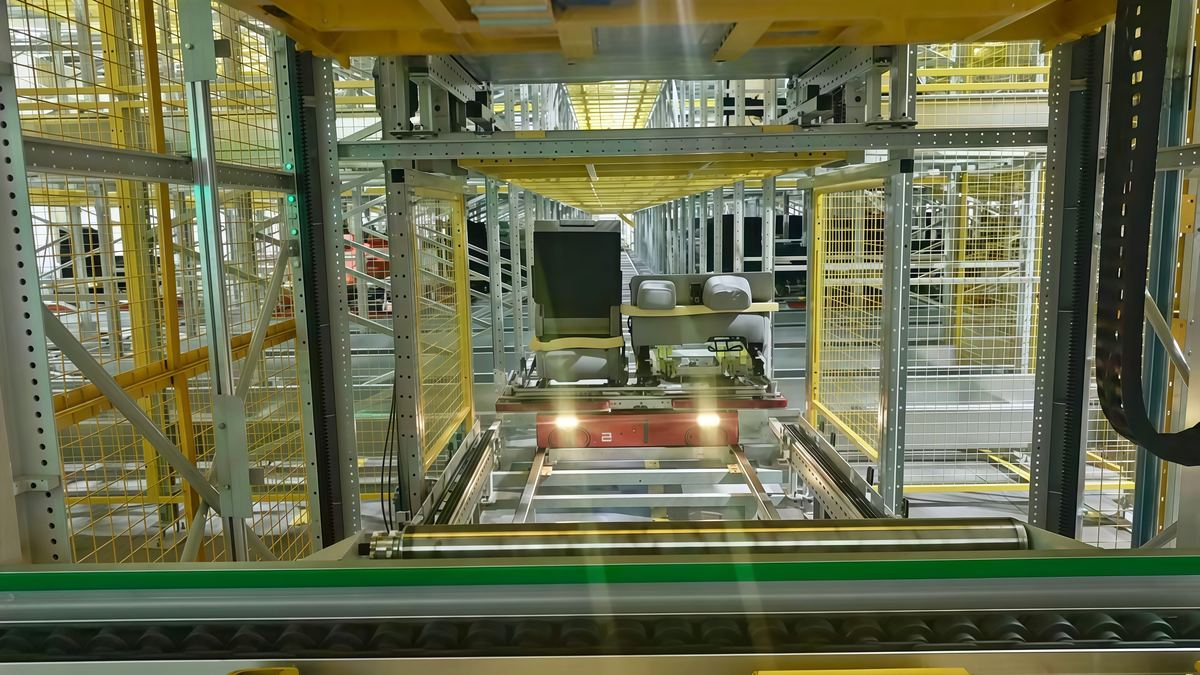

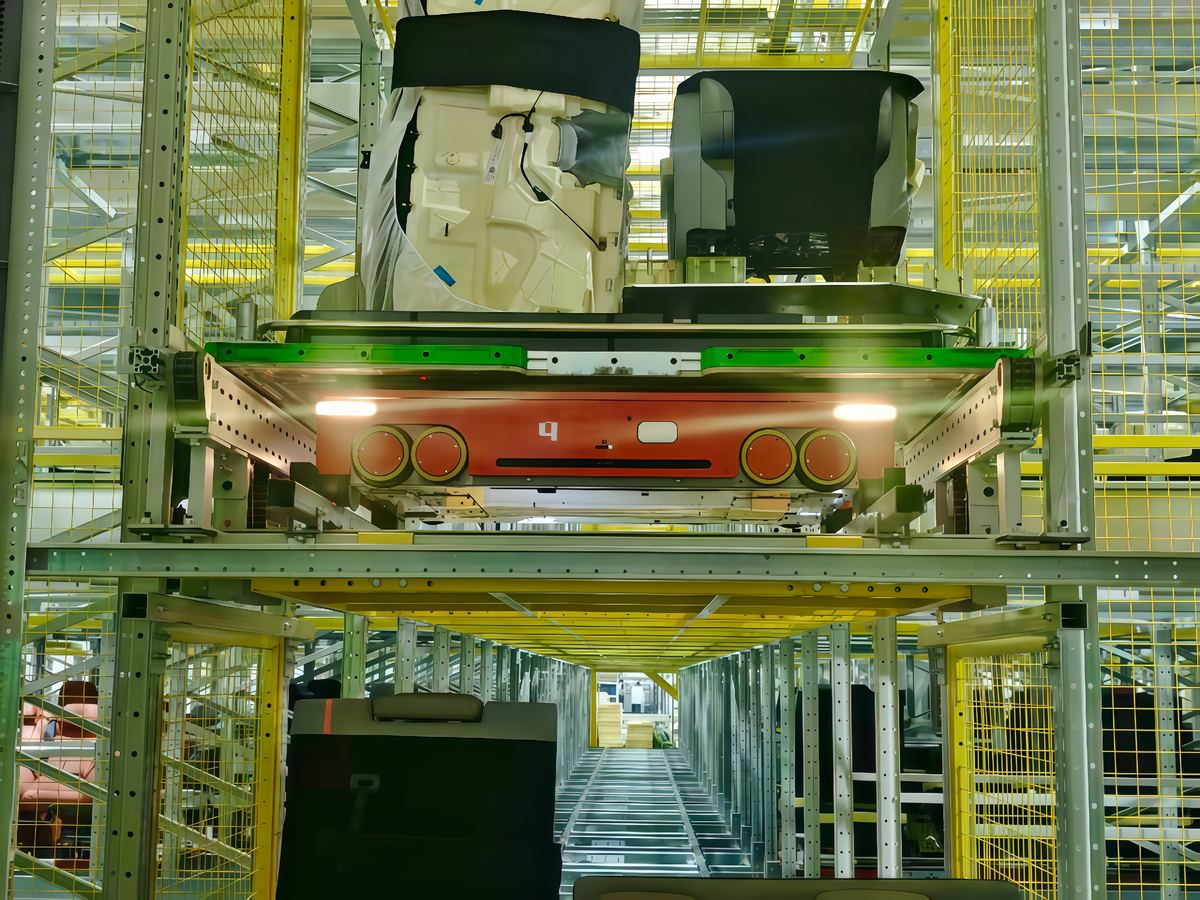

图14 穿梭车载运汽车内饰件（AGV 标号 9）

图15 自动化输送轨道与载具（标号 2）

5.3 无人叉车：重载搬运稳定通信链路

无人叉车承载重载货物，在立体库与车间之间往返作业，工况复杂，对通信抗干扰、链路稳定性要求严苛。方案配置机载终端＋高增益车载天线，搭配 WFS-MESH 双链路冗余组网；主链路异常毫秒切换备用链路，避免重载作业通信中断、指令失控。支持 VLAN 划分，PLC 控制报文与高清视频业务隔离传输，保障控制业务带宽优先。

关键参数：PLC 控制指令通信时延 ≤10ms；漫游切换时延 ≤30ms；双链路切换 ≤50ms；车载终端 1W 发射功率；接收灵敏度 -96dBm；TDMA 协议，控制报文时隙优先；EMC-4 级抗干扰；-45℃～85℃；基站 IP68，车载 IP54；MTBF 20 万小时。

适用场景：汽车制造、重工、钢铁冶金、造纸、家电行业无人叉车重载搬运；立体库与车间长距离转运、跨楼层、强电磁干扰场景，支持 7×24 小时连续作业。

5.4 堆垛机：高低位移全域通信覆盖

堆垛机同时具备垂直升降＋水平移动动作，高度跨度大，极易出现信号断层。采用定向点对点无线网桥＋随动天线组网：地面控制柜部署分体网桥＋定向天线；堆垛机机身顶部部署配套网桥，天线随堆垛机升降同步跟随，全程保持天线对准，实现全高度无死角通信；20 米以上超高货架，可在货架中部增设中继网桥。堆垛机 PLC 以太网口直连机载网桥，和 WMS/WCS 调度系统实时交互数据。

关键参数：垂直覆盖最高 30m+；水平覆盖最远 150m；通信时延 ≤10ms；漫游切换 ≤30ms；网桥发射功率 1W；接收灵敏度 -96dBm；TDMA 协议；最大带宽 300Mbps；IP68；MTBF 20 万小时。

适用场景：高位立体库、自动化仓储中心、烟草、医药、冷链堆垛机系统；货架高度 20 米以上、堆垛机数量多、作业频次高场景。

案例参考：中邮天津仓库，部署 30 套工业无线基站，覆盖 20520㎡ 车间与堆垛机立库，保障仓储作业稳定落地。

5.5 推荐核心设备清单

表1 自动化立体库推荐核心设备清单

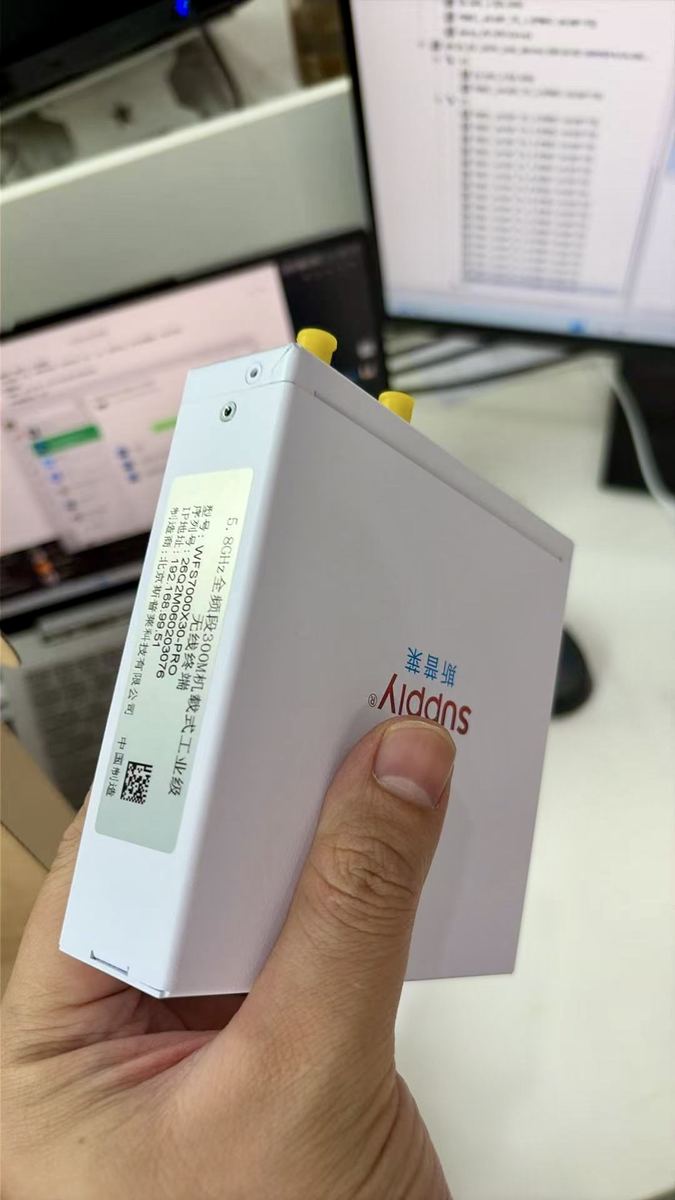

图16 机载式工业无线终端产品特写（WFS7000X30-PRO）

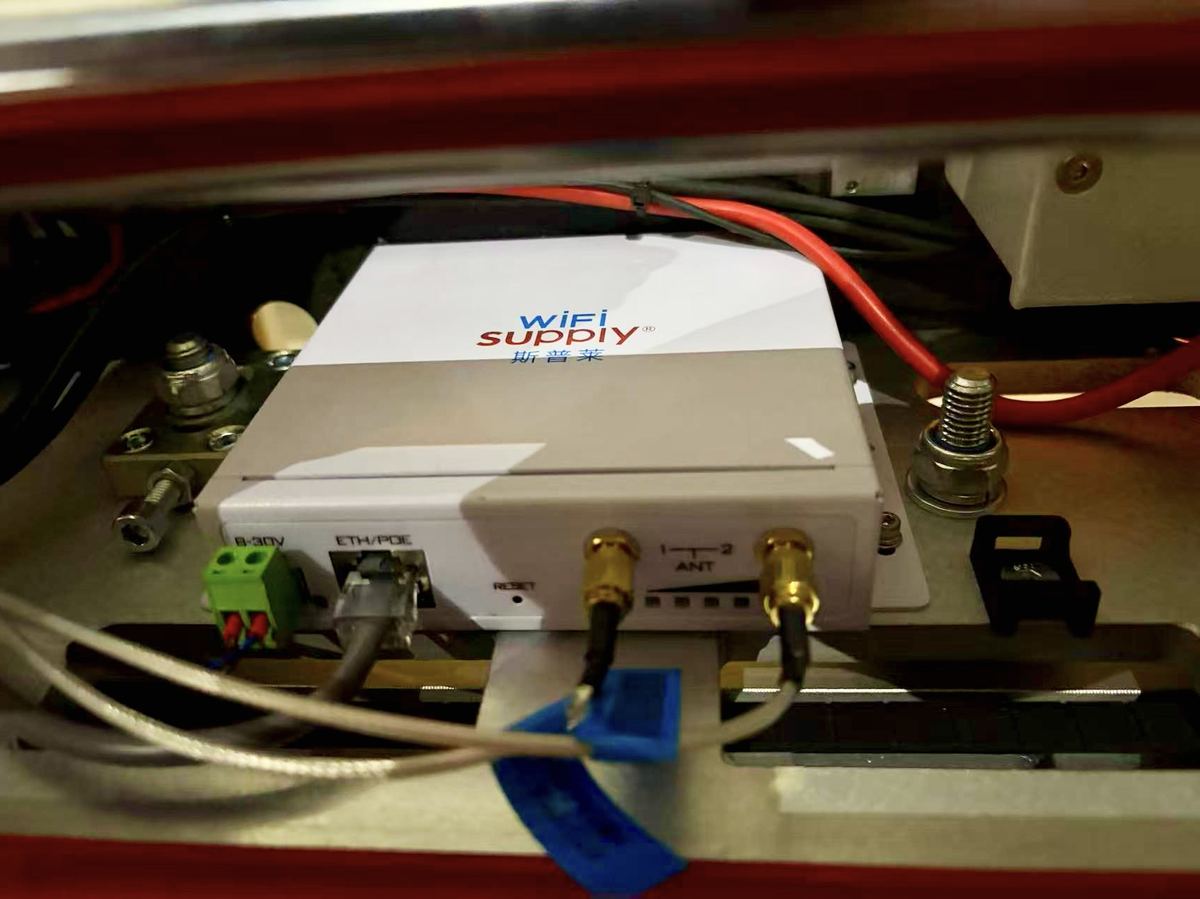

图17 车载无线终端模块安装特写

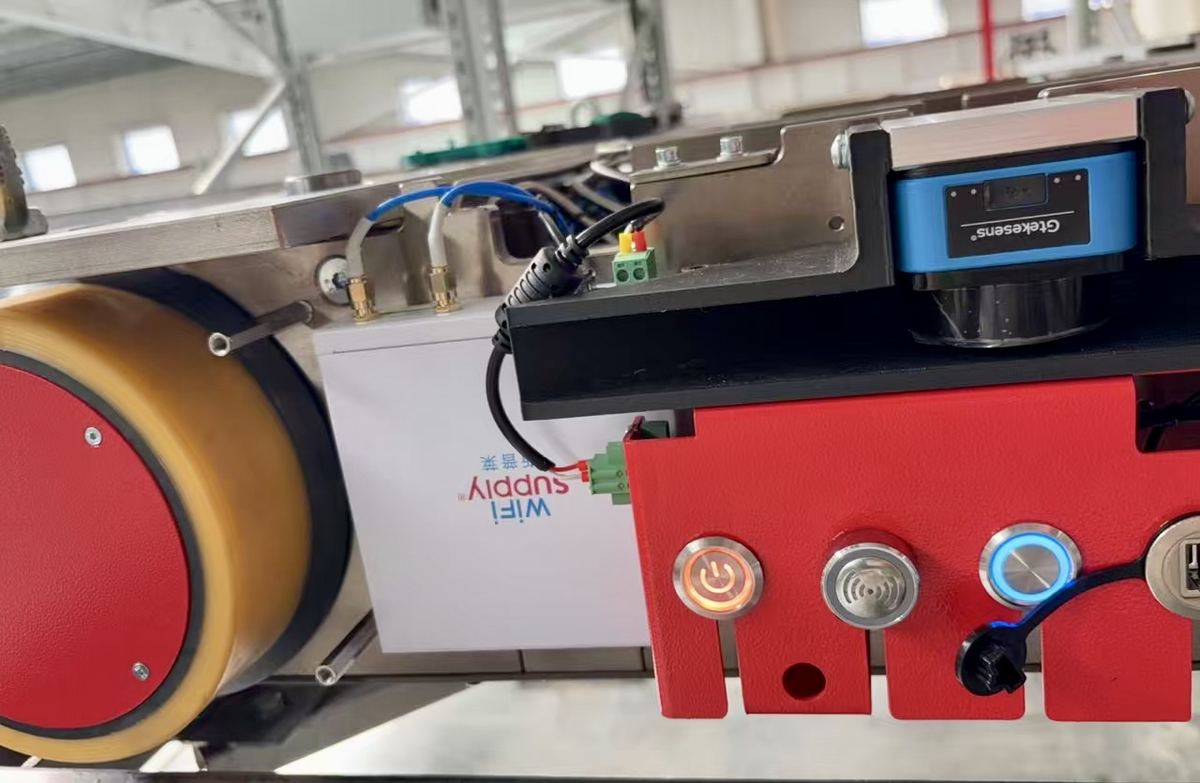

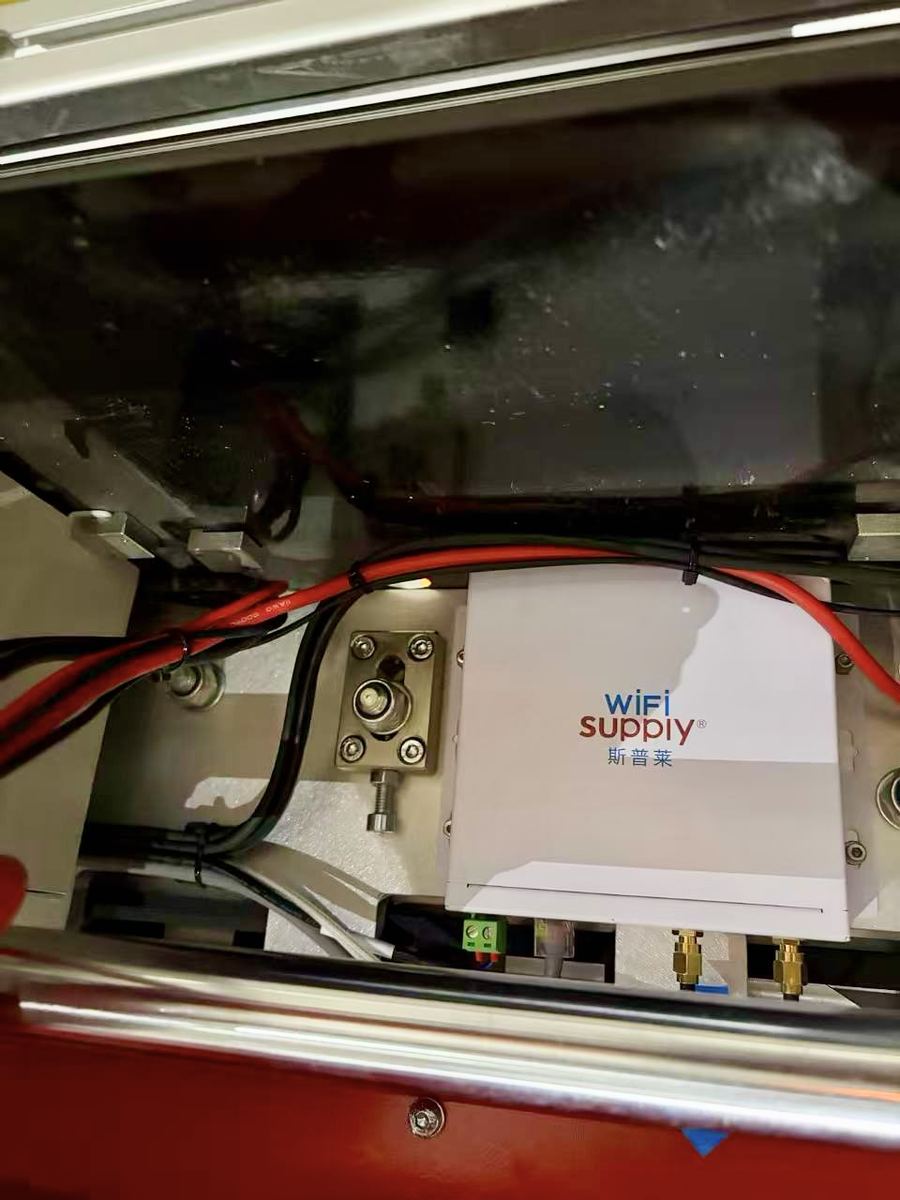

图18 四向穿梭车集成斯普莱无线模块

图19 四向穿梭车集成斯普莱无线模块

图20 四向穿梭车集成斯普莱无线模块

图21 海康AGV控制柜内电气接线（含斯普莱终端）

图22 四向穿梭车集成斯普莱无线模块

6 重点行业专题方案

6.1 食品企业四向穿梭车立库与 RGV 方案

6.1.1 项目背景与需求

食品行业立体库普遍存在低温、高湿、粉尘叠加高频出入库工况；四向穿梭车、RGV 在窄巷道高速穿行，对通信时延、漫游、抗干扰能力要求严苛。本节给出设备清单、网络拓扑、AP 安装与信道规划专项注意事项。

食品立体库以四向穿梭车负责货架巷道密集存取，RGV 承担水平接驳转运。多层钢结构密闭仓储环境，移动设备持续在线是调度系统高效运行基础；冷链场景额外叠加低温、凝露、温差剧变，对设备宽温、防护等级提出更高要求。

6.1.2 解决方案架构

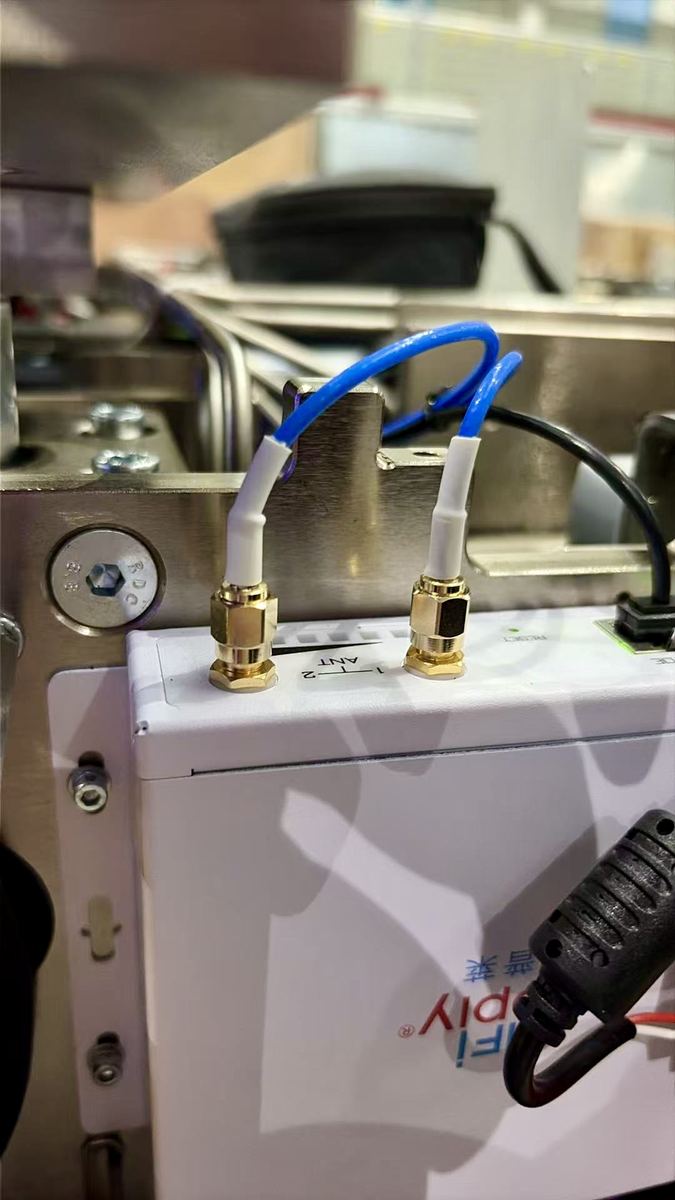

采用车载端＋覆盖端双层架构：车载端选用系列车载终端，1W 大功率射频＋TDMA 私有协议；覆盖端部署工业 AP，针对多层金属货架遮挡优化射频性能，保障穿梭车、RGV 全程通信稳定。

6.1.3 设备选型清单

以下为示例配置（100m×50m×20m 大型库）。设备数量为参考，实际配置需结合库区尺寸、货架高度、穿梭车/RGV 数量及现场勘测仿真确定。

表2 食品企业四向穿梭车立库与 RGV 方案设备选型清单（示例）

6.1.4 AP 安装高度与信道规划专项要点

• AP 高度匹配货架层数：货架＞20m，每 10 米增设一层 AP；货架 20～30m，布置 5m/15m/25m；货架30～40m，布置 5m/15m/25m/35m；低温库布置点位兼顾检修便利，避开凝露积水位置。
• 同层 AP 信道错开，规避同频干扰：5G 频段优先选用非重叠信道，开启 AI 智能射频自动调整发射功率，控制重叠覆盖范围；同层 AP 间距 ≥30m。
• 2.4G 与 5G 业务分离：PDA 扫码盘点等低带宽业务接入 2.4G；穿梭车、RGV 控制指令、状态回传优先5G 频段；为控制报文分配 TDMA 专属时隙，防止视频、非关键业务抢占信道。
• 低温高湿信道稳定性：选用 IP68 设备搭配壳体透气阀，避免凝露堆积；启用 AI 信道动态调度，自动补偿温湿度变化带来的信号波动。
• 巷道末端、接驳位重点覆盖：穿梭车换向启停位置是漫游高发区，局部适度加密 AP，保证相邻 AP 覆盖重叠充足，消除切换盲区。

6.1.5 方案核心优势

案例数据：华南大型食品冷链立体库，部署 26 套 WFS7000BI-PRO 基站、68 台 WFS7000X 车载终端，覆盖 23000 组货位，支撑 68 台四向穿梭车＋12 台 RGV 全天候高频作业，漫游切换稳定 ≤30ms，7×24 小时连续作业零断连；华东乳制品立库，18 套基站覆盖 22000㎡ 二层仓库，60 台四向穿梭车、20 台 AGV、16 台 PDA 同步在线，PLC 指令传输时延＜1ms，设备 MTBF 20 万小时，大幅降低通信故障停机与运维成本。

• AI FastRoaming 自研快速漫游，切换 ≤30ms，跨 AP 业务零中断。
• 1W 大功率射频，强穿透，减少 AP 点位，降低组网成本。
• TDMA 私有协议，EMC-4 级抗干扰，适配变频器密集强电磁现场。
• 超宽温高防护：可选 -50℃～85℃，IP 高防护铸铝外壳，耐受盐雾、粉尘、水汽。
• 高可靠性 MTBF 20 万小时（约 22.83 年），SGS 权威认证。
• AI 智能射频调度，VLAN 双网隔离，控制业务与视频业务隔离传输。

6.1.6 食品场景常见问答

问：穿梭车在库内移动跨 AP 切换，通信会不会中断？

答：不会。方案搭载自研AI FastRoaming 快速漫游，切换时延 ≤30ms，跨基站移动业务无感，调度指令持续稳定。

问：多层金属货架遮挡严重，无线信号能否全覆盖？

答：可以。覆盖端选用工业 AP，车载端采用 1W 大功率射频＋高接收灵敏度，针对钢结构立体库定制覆盖方案，减少 AP 数量，保障全程通信稳定。

问：现场电机、变频器干扰强，通信稳定性如何保障？

答：依托 TDMA 时分多址私有协议＋EMC-4 级抗干扰，配合 AI 智能信道调度自动规避干扰源，可稳定运行在重工、冶金等高电磁现场。

问：设备能否适配低温、粉尘、高湿工况？

答：支持。设备可选 -50℃～85℃ 超宽温，IP 高防护铸铝壳体，耐盐雾、粉尘、水汽，满足 7×24 小时不间断运行。

6.2 重工钢铁锻造铸造出料台车方案

6.2.1 场景痛点

钢铁冶金、锻造车间属于工业无线部署高难度场景：长期高温烘烤、持续震动、大面积钢结构遮挡；冶炼设备、大功率电机带来高强度电磁干扰。铸造出料重载台车大范围往复行驶，频繁跨 AP 漫游。传统商用WiFi、普通工业无线设备极易出现多径反射信号紊乱、电磁干扰丢包、漫游延迟过高，造成控制指令中断、设备停机。很多重工企业硬件升级完成，但无线网络不稳定，频繁产线卡顿停机，拉高运维成本，存在生产安全隐患。

6.2.2 硬件＋算法双重加固方案

• 硬件层面：射频模组针对重工金属多径反射场景优化，抵御电弧、大功率设备电磁噪声；硬件适配高温、高粉尘、持续震动工况，从物理层面降低信号衰减、硬件故障断连风险。
• 算法层面：TDMA 指令优先级调度，将台车运动控制、传感、启停指令置顶传输，避免非关键数据抢占信道造成指令延迟；搭配毫秒级无缝漫游，重载台车跨区域移动跨 AP 切换无通信断档，全程保持联网。

6.2.3 核心突破

• 极低通信时延：重载台车通信时延稳定 ≤10ms，满足工业实时控制。
• 核心指令零丢包：保障控制数据精准传输，消除电磁干扰引发丢包。
• 无感漫游不断连：大范围跨 AP 漫游，设备全程在线、不掉线。
• 全工况适配：耐高温、抗震动、抗金属遮挡、强电磁抗干扰，适配全部重工锻造铸造场景。

6.2.4 服务覆盖

WiFiSupply 深耕冶金、锻造、重工智能制造无线通信领域，可提供现场勘测、方案定制、设备部署、调试运维一站式服务，解决铸造台车、重载移动设备漫游、干扰、弱信号等通信问题，服务覆盖全国冶金重工区域。

6.3 物流无线与 PLC 高可靠传输

工业 4.0 智能制造场景下，物流园区、智能工厂对无线网络提出更高要求：AGV 实时调度、PLC 稳定联网。核心需求为稳定、低时延、高并发、宽温适应。市场主流工业无线厂商包含 WiFiSupply 斯普莱、华为、中兴通讯、TP-LINK、研华科技等。WFS7000BDIAX 双频 AP 支持 OFDMA、MU-MIMO，物理带宽2974Mbps，IP68 防护，-45℃～85℃ 宽温；项目反馈 AGV 通信时延＜20ms，全年不间断稳定运行，-40℃ 工况故障率＜0.1%，具备 CE、FCC、SGS EMC 认证，适合高可靠性物流与产线项目。

6.3.1 PLC 无线高可靠传输组网架构

采用 AP 覆盖端＋PLC 接入终端两级架构，实现车间 PLC、HMI、传感器、远程 IO 通过无线接入车间网络，和中控上位机、MES/SCADA 交互数据。

• 工业无线 AP 基站：立柱/车间顶部部署，作为无线接入点，接收 PLC 终端数据转发至有线骨干网；推荐支持 TDMA、OFDMA 的 WFS7000BI 系列。
• PLC 无线机载客户端：安装在控制柜或移动设备（AGV、行车），网口直连 PLC 以太网模块，将有线以太网转为无线信号；推荐 WFS7000X30 大功率终端。
• 有线骨干网络：AP 通过网线/光纤上联车间交换机，汇聚至中控核心交换机，对接上位系统；双绞线上限 90m，长距离使用光纤。
• 网管平台：WISE 云平台/本地网管服务器，统一监控 AP 与终端在线状态、信号、时延、丢包，远程配置、故障预警。

链路逻辑：PLC 以太网口 → 无线客户端 → 就近工业 AP → 车间交换机 → 中控核心交换机 → 上位MES/SCADA。当 PLC 搭载在 AGV、行车移动设备上，车载终端自动执行快速漫游，切换时延 ≤30ms，保障PLC 控制指令不中断。

6.3.2 PLC 无线传输关键指标参考

表3 PLC 无线高可靠传输关键参数指标

补充说明：不同 PLC 协议对时延、丢包容忍度不同。PROFINET、EtherCAT 实时以太网对循环周期要求极高（1～10ms）；ModbusTCP、S7 通信等非实时协议容忍度更高，选型验收指标需要结合 PLC 协议确定。

6.3.3 现场故障排查方法

漫游断连排查步骤（AGV/行车/穿梭车跨 AP 掉线、指令中断）：

• 登录网管平台查看断连点位 RSSI，信号低于 -75dBm 属于覆盖不足，增补 AP 或者调整天线角度，保证相邻 AP 覆盖重叠，消除盲区。
• 核查漫游参数：AP 与终端均开启AI FastRoaming，漫游触发阈值合理；阈值过高频繁切换，过低切换滞后。
• 相邻 AP 配置一致性校验：SSID、加密方式、网段、信道规划保持一致，避免漫游认证失败。
• 导出漫游日志，定位断连对应的 AP、时间，区分单点硬件故障或信道干扰。
• 高可靠项目核验 WFS-MESH 双链路冗余，主链路故障自动切换备用链路，规避单点故障。

电磁干扰丢包排查（周期性丢包、时延抖动，现场变频器/电焊机/电机）：

• 使用频谱扫描功能，扫描 2.4G/5G，定位同频/邻频干扰源。
• 切换信道，优先 5G 频段，开启 AI 智能射频自动规避干扰。
• 启用 TDMA 专属时隙，PLC 控制报文分配独立时隙，与视频、非关键业务隔离。
• 设备外壳可靠接地，网线选用屏蔽双绞线 STP，动力电缆和网线间距 ≥15cm，降低电磁耦合干扰。
• 核验设备 EMC 防护等级，配置浪涌、静电保护，防止电磁脉冲损坏硬件。
• 网管平台持续监测丢包、时延曲线，结合设备启停时段分析干扰规律，动态优化信道与功率。

图23 漫游测试对比：斯普莱终端 0 丢包 vs 其他品牌丢 2 包

图24 双链路 ping 测试与路由器管理平台

图25 网管平台在线设备列表（23 台车载终端）

6.4 超级工程案例：张靖皋长江大桥高空智能施工

6.4.1 项目背景

张靖皋长江大桥连接张家港、靖江、如皋三地，主跨 2300 米，是全球首座跨径突破 2000 米的悬索桥，多项建造技术首创。施工工况恶劣：北岸锚碇建于江心孤岛软土地基；主塔高达 350 米，整塔垂直偏差控制8.8cm 以内，单节段偏差毫米级；江面无遮挡、大风、高湿、昼夜温差大，船舶通行叠加复杂电磁干扰；猫道、挂篮、缆载吊机、拽绳器大量移动作业设备，传感器、定位、监控设备需要实时回传数据，传统有线布线难以落地。

6.4.2 普通 WiFi 无法满足施工需求

大桥上部结构智能建造系统依赖实时数据：卷扬机位移、拽绳器北斗定位、雷达防撞、高清监控、设备报警信号。网络延迟、丢包、掉线，会造成定位滞后、对位偏差超标、报警延迟、监控黑屏、系统报错停机。普通商用 WiFi 采用信道竞争机制，江面大风、高湿、多设备并发场景，卡顿、掉线、时延波动明显，无法满足超级工程施工标准。

6.4.3 现场工业无线方案特点

项目采用电信级工业无线 AP＋远距离无线网桥组网，覆盖猫道、挂篮、牵引设备作业区域，承载上部结构施工数据传输。

• 有序传输机制：TDMA 时分多址，中心基站统一分配时隙，网桥、传感器按序传输，互不抢占信道，多设备在线依然保持低时延、低丢包。
• 远距离传输能力：搭配高增益天线，远距离覆盖，阴雨大雾江面环境链路稳定在线。
• 环境防护能力：IP68 密封防护、防凝露透气阀、防雷、电磁兼容，适应江面高湿、凝露、雷击干扰。
• 可视化运维：网管平台实时监控在线状态、信号强度、时延，链路波动提前预警，支持远程排查。

6.4.4 案例启示

张靖皋长江大桥 2000 米级超大跨建设，底层工业无线设备保障北斗定位、雷达监测、传感、视频、报警业务稳定传输。高空、江面严苛工况下，可靠工业无线网络，为世界级悬索桥智能建造、安全施工、高精度施工提供通信底座支撑。

7 标杆项目案例

工业无线方案已落地多行业头部项目，覆盖自动化立体库、驾考驾培、工业智造、港口码头、水利市政、轨交电力、矿山油气、智慧农业、机场海外等场景，案例来源于企业公开资料，可供选型参考。

7.1 智慧物流立体库标杆项目

表4 自动化立体库标杆项目案例（部分）

图26 大型立体仓储货架系统全景

图27 四向车立库区域专用工业无线AP基站

图28 智能仓储立体货架内部结构

图29 立体仓库内部作业环境

图30 货架减速电机与管线布局

图31 四向车立库区域专用工业无线AP基站安装

图32 四向车立库区域专用工业无线AP基站特写

图33 车载设备现场

图34 穿梭车/设备柜体局部

7.2 驾考驾培领域

工业无线设备在驾考 AI 机器人无线通信领域装机量领先。2009-2025 年服务全国 3500+ 驾校考场，移动无线通信设备出货超 28 万套，考场设备安装率超 90%。方案支持 3 公里线路覆盖，单车承载多路高清视频、控制指令、GPS 差分数据同步传输。

典型落地：贵阳吉源驾校科目三，3 公里线路，30 套双链路车载终端＋20 台分体基站，30 台车同步联网，单车承载 3 路高清视频，控制、GPS 差分传输时延＜10ms；某科目三考场 3 条线路、20 台车，单条线路3 公里，16 套基站，时延＜5ms；省级大型全车型考场 300 台车并发视频传输，满足监管视频卡顿不超过 3 秒要求；神龙富康 e 爱丽舍新能源智能教练车，每台内置定制工业无线终端，随整车批量交付。

政府采购案例：保定市交管驾驶人考试车载设备采购项目选用 WFS7000BI 基站，招标要求 IP68、-50℃～75℃、自研AI FastRoaming 私有协议，漫游时延 ≤20ms，安全隧道数＞65536。

7.3 工业智造：替代拖缆滑触线

钢厂、电厂、矿山斗轮机、行车、天车传统方案依靠拖缆、滑触线，拖缆磨损停机、钢结构布线成本高是痛点。无线方案实现控制/视频业务 VLAN 隔离，TDMA 时隙保障生产指令，WFS-MESH 双链路冗余。

落地案例：营口无人天车无线承载 PLC 控制＋视频；唐山华通电缆厂、南通港闸强电磁车间 PLC 无线传输；工业铝牵引机行业机载终端累计超 1 万套，市场安装率超 90%。

重工矿物加工智能无人天车项目：高粉尘、强电磁、温湿度剧烈波动工况；4 套 1W 电信级工业 AP，18 套无线网桥组网；18 路 PLC 分配专属时隙，控制时延 ≤1ms；108 路 4K AI 摄像头并发回传，视频时延＜10ms；IP68 密封＋透气阀抗凝露，MTBF 20 万小时。

7.4 港口码头

港口自动化包含岸桥、场桥、集卡、门机协同作业。方案支持船舶通信、岸桥远程控制、无人集卡/AGV 定位调度，IP68 高防护抵御港口盐雾高湿环境。落地项目包含上海洋山港 AGV 车载无线网络、舟山港、上海外高桥码头危险品仓库无线桥接、曹妃甸港口、惠州港东马港区、海口、深圳盐田港中海油物流基地无线覆盖与车载漫游系统。

7.5 水利市政与森林防火

森林防火、水利河道、电力铁塔场景特点：点位分散、无公网、无市电。依托大功率无线网桥搭建点对点/点对多点多级跳传网络；IP68、宽温、防雷浪涌，适配野外长期无人值守。

落地案例：亦庄台湖再生水厂监控项目，WiFi6 网桥远距离回传；大兴安岭阿里河林场、伊春小兴安岭森林防火无线监控；新疆引水渠 300 公里沿线 700+ 套无线桥接、巡检 PDA 接入；江苏宜兴水文局河道水文数据无线传输；新疆达坂城风电场、内蒙通辽风电无线覆盖桥接。

7.6 轨交管廊、电力与防爆

综合管廊空间狭长，燃气舱具备防爆要求。产品覆盖城市综合管廊隧道、电力能源、防爆行业。轨交：2013 年起全国铁路机车检修车间部署上千套大功率双频 AP；2009-2015 年和上海 51 所微波所合作，高铁地铁信号放大系统交付 7000 套+；2020 年昆明智慧公交、警务专网项目部署大量 5G CPE、工业路由。电力：内蒙古特高压视频骨干自组网桥接；内蒙乌海电力线路视频环网；哈尔滨国家电网无线桥接、GIS 室巡检机器人覆盖。

7.7 其他行业落地

• 智慧农业：北大荒 5G 智慧农业项目央视报道，截至 2025 年部署 800 套+；全国农机载具部署 4G 路由、工业 AP、机载模块 7000 套+；中科院东北地理所智慧农业农机、PDA、AGV/RGV 无线网络。
• 矿山油气：平顶山矿井 300 多对点对点桥接，最远 100 公里；内蒙乌海露天矿矿车无线传输；大庆、长庆、胜利油田远距离无线桥接。
• 机场与海外：洛阳机场 5.8G 点对多点桥接；哈尔滨、西安咸阳、银川机场 PDA、机载无线模块；出口俄罗斯、刚果金、缅甸、赤道几内亚，配套中兴通讯项目。
• 教育运营商：清华百年校庆、武大新校区无线覆盖；广西移动营业厅基站互联，河北、山东、新疆、云南移动长期桥接项目供货。

8 结论与选型建议

工业 WiFi 选型核心不在于发射功率高低，而在于设备能否在现场工况长期稳定不断链。选型重点核验四项能力：

• 自研射频与漫游协议：AI FastRoaming 快速漫游、TDMA 时分多址、WFS-MESH 双链路冗余。
• 可验证硬件可靠性指标：IP68 防护、宽温、EMC-4 级、MTBF 20 万小时。
• 完整资质：SRRC、ISO 三体系、CE/FCC/KC 认证。
• 成熟场景案例矩阵：近 200 万套设备落地，驾考 3500+ 考场，大量自动化立体库标杆项目。

建议：项目选型阶段，按照主体资质 → 核心技术 → 硬件产品 → 应用场景 → 资质证书五层维度完成厂商核验，同时务必开展现场勘测与实地信号测试验证，保障方案落地效果。

• 标签：工业无线、自动化立体库、AGV、四向穿梭车、RGV、堆垛机、无人叉车、PLC 无线传输、仓储通信、WiFi6 工业 AP、工业网络。
