【STM32】 内部看门狗与外部硬件看门狗案例验证实录

  STM32 内部看门狗与外部硬件看门狗案例验证实录

一、为什么要聊看门狗

设备交付到现场后，最怕的不是功能不对，而是“不回了”：

• 客户打电话来说设备没反应，只能让用户断电重启；
• 设备装在铁塔、井盖、偏远的泵站里，根本没法派人去按复位键；
• OTA 之后偶发死机，实验室里却怎么也复现不出来。

看门狗（Watchdog）就是解决这类问题的最后一道防线：

        当程序失去响应时，强制复位芯片。

        但很多工程师只停留在“开了个 IWDG”的层面，误以为这样就高枕无忧了。

二、先分清三个“看门狗”

IWDG

（独立看门狗）

WWDG

（窗口看门狗）

外部硬件看门狗

（如 TPS3823）

一句话总结：

• IWDG：防“程序卡死”，最常用，但精度差、配置可被跑飞的程序破坏；
• WWDG：防“喂狗节奏异常”，能检测“程序还活着但节奏乱了”的软故障；
• 外部硬件看门狗：物理隔离、不可被软件欺骗，是系统级兜底。

三、案例验证

案例 1：IWDG 基础验证 —— 主循环卡死能否复位

目的：验证 IWDG 最基本的功能闭环。

配置要点（HAL 库）：

IWDG_HandleTypeDef hiwdg;

void MX_IWDG_Init(void)
{
hiwdg.Instance = IWDG;
/* LSI ≈ 32kHz：预分频 32 → 1kHz 计数，重装值 1000 → 约 1s 超时 */
hiwdg.Init.Prescaler = IWDG_PRESCALER_32;
hiwdg.Init.Reload = 1000;
HAL_IWDG_Init(&hiwdg);
}

int main(void)
{
/* 略去时钟/外设初始化 */
MX_IWDG_Init();
while (1)
{
do_work();
HAL_IWDG_Refresh(&hiwdg); /* 正常喂狗 */
HAL_Delay(100);
}
}

复现步骤：在 do_work() 里注入 while(1); 模拟死循环，烧录运行。

预期现象：

• 约 1 秒后芯片复位，串口重新打印启动日志 → IWDG 生效；
• 抓复位原因寄存器（RCC->CSR 的 IWDGRSTF 位）确认是 IWDG 复位，而非上电复位：

if (__HAL_RCC_GET_FLAG(RCC_FLAG_IWDGRST))
{
printf("[RESET] IWDG reset!\\r\\n");
__HAL_RCC_CLEAR_RESET_FLAGS();
}

结论：

        IWDG 能防“最简单的主循环卡死”。

        这是底线能力，也是所有后续验证的对照组。

注意事项：

        LSI 是低速 RC 振荡器，误差可达 ±10%~±30%，超时按最坏情况留余量，标称 1s 可能实际是 0.7~1.3s。

案例 2：喂狗位置错误 —— 中断里喂狗导致的“假活”

目的：验证一个经典反模式——把喂狗放进定时器中断。主循环已经死了，但中断还在跑，看门狗永远不咬人。

复现步骤：

/* 错误示范 */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
HAL_IWDG_Refresh(&hiwdg); /* 主循环死了这里照样喂 */
}

int main(void)
{
while (1)
{
do_work();
while (1); /* 注入：主循环死锁，但中断仍存活 */
}
}

预期现象：

• 设备不再复位，串口无输出，但示波器测定时器中断引脚仍在周期性翻转；
• 现象上就是“设备死了但看门狗没救它”——这正是很多现场事故的真实原因。

正确做法：

        喂狗动作只放在主循环末尾或最低优先级的任务里；

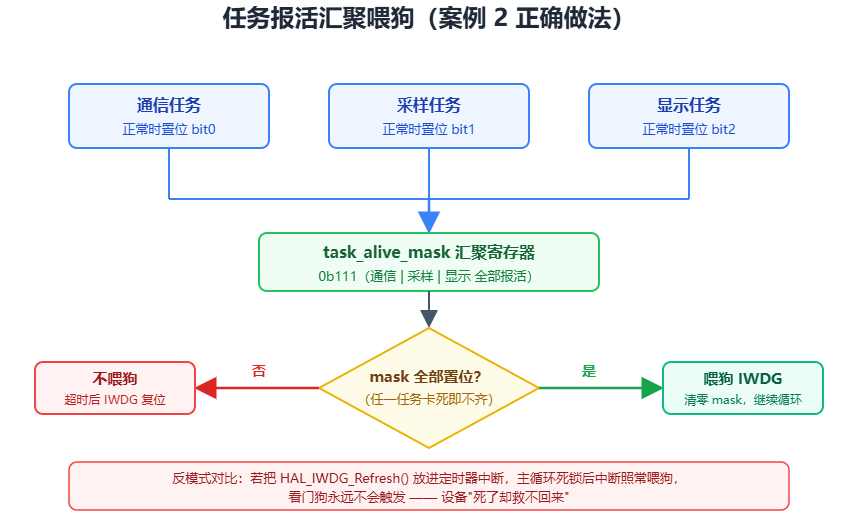

        多任务系统用“任务健康度汇聚”模式——每个关键任务各自置位自己的标志位，主循环检查所有标志位齐全后才喂狗：

volatile uint32_t task_alive_mask = 0;

#define TASK_COMM_ALIVE (1u << 0)
#define TASK_SAMPLE_ALIVE (1u << 1)

void comm_task(void) { task_alive_mask |= TASK_COMM_ALIVE; }
void sample_task(void) { task_alive_mask |= TASK_SAMPLE_ALIVE; }

/* 主循环：全部任务都报活才喂狗 */
if (task_alive_mask == (TASK_COMM_ALIVE | TASK_SAMPLE_ALIVE))
{
HAL_IWDG_Refresh(&hiwdg);
task_alive_mask = 0;
}
/* 任何一个任务卡死 → mask 不齐 → 停止喂狗 → IWDG 复位 */

结论：看门狗防的是“程序失去响应”，喂狗位置本身就是架构问题。喂狗代码越靠近“真正在干活的代码”，看门狗越可信。

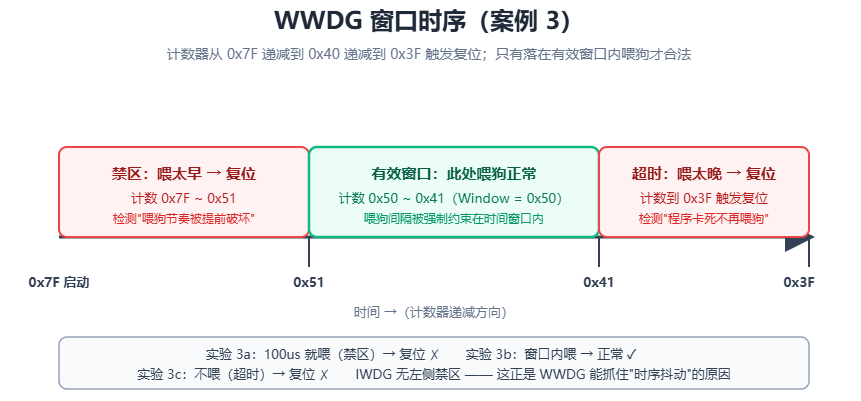

案例 3：WWDG 窗口验证 —— 喂得太快也要复位

目的：验证 WWDG 的“窗口”特性，说明它和 IWDG 的互补性。

配置要点：

WWDG_HandleTypeDef hwwdg;
/* PCLK1 = 36MHz，预分频 8 → 计数周期约 4.44us（F103 参考） */
hwwdg.Init.Prescaler = WWDG_PRESCALER_8;
hwwdg.Init.Window = 0x50; /* 窗口值 */
hwwdg.Init.Counter = 0x7F; /* 从 0x7F 递减，到 0x40 触发复位 */
hwwdg.Init.EWIMode = ENABLE; /* 提前唤醒中断（可选） */
HAL_WWDG_Init(&hwwdg);

复现步骤（三个子实验）：

现象解读：

        WWDG 强制要求程序“按节奏”喂狗。

        如果某个函数执行时间突然变长（例如 Flash 操作被中断、任务调度抖动），喂狗点会漂移出窗口，从而被发现。

这能抓住 IWDG 抓不住的一类故障：

        程序还活着，但执行时序已经异常。

实践建议：

        WWDG 常配合提前唤醒中断（EWI）使用——在中断里保存现场信息（关键变量、任务栈水位）到 Backup SRAM 或 Flash，再复位，方便事后定位。

案例 4：IWDG 的失效场景 —— 为什么内部看门狗不够

目的：用实验证明 IWDG 在几种真实工况下会失效，这就是外部硬件看门狗存在的理由。

子实验 4a：调试器 Halt 导致看门狗“冻结”

• 复现：开启 IWDG，在 Keil/IAR 中点暂停。
• 现象：CPU Halt 后 IWDG 停止计数（DBGMCU 配置了冻结位时）。产品出厂后虽然不带调试器，但任何能挂上 SWD 的异常环境都可能让看门狗形同虚设；更常见的类比是低功耗 Stop 模式下 IWDG 行为与预期不符的设计缺陷。

子实验 4b：程序跑飞后改写 IWDG 寄存器

• 复现：通过故意越界的函数指针跳转到一段“野代码”，或直接在调试器里把 IWDG->PR / IWDG->RLR 改到最长超时。
• 现象：IWDG 超时被无限延长，复位不再发生。
• 本质：IWDG 与被监控的程序在同一颗芯片上，配置寄存器对软件是可写的——跑飞的程序理论上可以“关掉自己的看守”。

子实验 4c：主时钟异常

• 复现：运行中干扰晶振（工程上可用拔晶振/降激励模拟）。
• 现象：若时钟树进入异常状态，复位可能延迟甚至失效；复位后若时钟仍异常，需要 CSS（时钟安全系统）与看门狗配合设计。

结论：

        内部看门狗的三个软肋——可被软件欺骗、可被调试/低功耗状态影响、依赖片上时钟。

        要突破这三点，只能靠芯片外的硬件。

案例 5：外部硬件看门狗验证 —— TPS3823 兜底

目的：验证外部看门狗芯片在“MCU 内部看门狗全部失效”的场景下仍能复位系统。

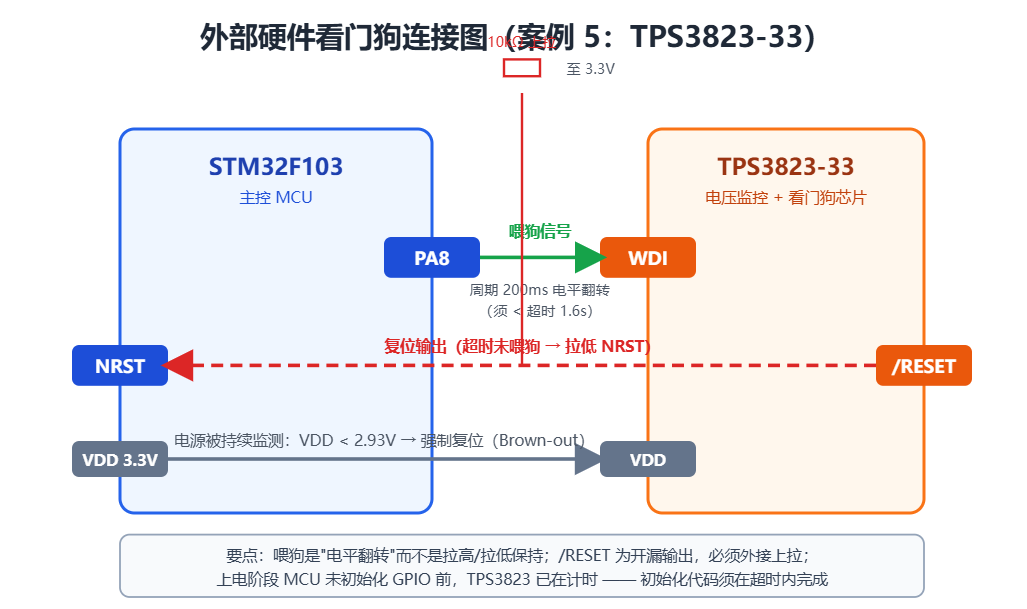

硬件连接：

STM32 GPIO（如 PA8） ──→ TPS3823 WDI（喂狗输入，需周期性电平翻转）
TPS3823 /RESET（开漏） ──→ STM32 NRST（建议接 10k 上拉）
TPS3823 同时监控 VDD 3.3V（电压低于阈值自动复位）

喂狗代码（翻转电平而非写寄存器）：

#define EXT_WDG_TOGGLE() HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_8)

/* 主循环中，周期 < TPS3823 超时（典型 1.6s），且 > 最短脉宽要求 */
while (1)
{
do_work();
EXT_WDG_TOGGLE();
HAL_Delay(200);
}

复现步骤与预期现象：

关键测量点（示波器双通道）：

        通道 1 接 PA8 确认喂狗波形停止的时间点；

        通道 2 接 NRST，测量“最后一次喂狗”到“复位拉低”的实际间隔，与数据手册标称值对比（TPS3823 典型 1.6s，实际约 1.4~2.2s 分布）。

结论：

        外部看门狗与 MCU 是物理隔离的——它不依赖任何 MCU 内部资源，只认 WDI 引脚有没有按时翻转。

        软件再怎么跑飞，都骗不了它。

        附带收益是电源监控（Brown-out 检测），解决了“电压异常导致 MCU 逻辑混乱”这一看门狗管不到的问题。

案例 6：双重看门狗架构 —— 实际产品的推荐做法

目的：验证“内部 WWDG（快周期、精细监控）+ 外部硬件看门狗（慢周期、系统兜底）”的分层架构。

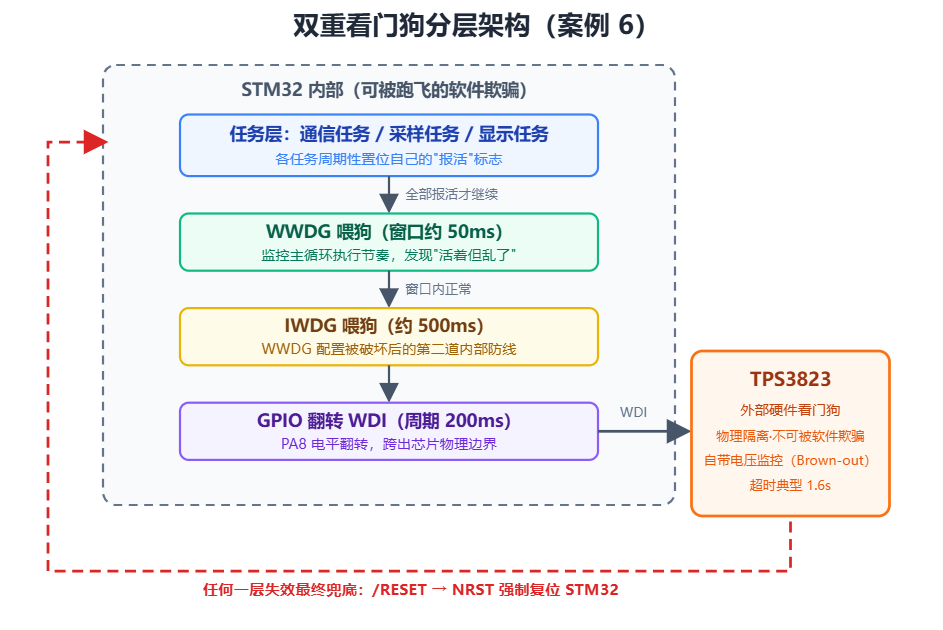

架构设计：

任务层：各任务报活 → 汇聚检查
↓ 全部报活
WWDG 喂狗（窗口内，检测时序抖动）
↓ 主循环正常
IWDG 喂狗（防 WWDG 配置被破坏后的兜底）
↓ 主循环正常
GPIO 翻转 → 外部 TPS3823（最终兜底）

分层逻辑：

验证方法：

        对每一层分别注入故障（复用案例 2/4 的手段），确认“下层失效时上层能接住”。

        例如同时骗过 WWDG 和 IWDG（案例 4b 手段），外部看门狗仍然在约 1.6s 内完成复位。

复位后的自检建议：

        从 RCC->CSR / Backup 寄存器读取复位原因并上报云端（若带通信能力）；

        统计看门狗复位频率——频繁触发本身就是产品缺陷的信号，不要让复位掩盖 bug。

四、对比总结与实践 Checklist

选型决策：

小家电/玩具类，死机无所谓？ → IWDG 就够了
一般工业/消费产品？ → IWDG + 正确的喂狗架构（案例 2）
长周期无人值守（表计、井盖终端）？ → IWDG + 外部硬件看门狗（案例 5）
高可靠/安全相关（医疗、工控）？ → WWDG + IWDG + 外部看门狗 三层（案例 6）

上线前 Checklist：

•  喂狗代码不在任何中断里（案例 2）
•  多任务系统使用报活汇聚，而不是单一位置喂狗
•  IWDG 超时按 LSI 最坏误差留余量（±30%）
•  复位原因寄存器被读取并上报/记录
•  验证过低功耗模式进/出后看门狗行为符合预期
•  调试器挂载工况下的看门狗行为已确认并锁定发布配置
•  外部看门狗：喂狗信号周期实测在窗口内，NRST 连接与上拉正确
•  量产固件关闭调试口（RDP）或至少确认看门狗不可通过 SWD 冻结
•  看门狗复位计数有遥测，异常增多会触发告警

五、参考资料

• ST：RM0008（STM32F10x 参考手册）Independent watchdog / Window watchdog 章节
• ST：AN4228《Getting started with STM32 IWDG》/ AN3522
• TI：TPS3823 数据手册（Supervisory circuits with watchdog timer）
• Maxim/ADI：MAX6369 系列数据手册（可调超时的外部看门狗）

面试题

一、原理与概念

Q1. 看门狗的核心作用是什么？它能防止什么？不能防止什么？

A：

        作用是程序失控后自动复位 MCU，实现无人值守自恢复。

        能防：跑飞、死循环、HardFault 卡死、栈溢出导致 PC 跑飞。

        不能防：电源失效、时钟源本身损坏、SRAM 数据全部翻转、外部硬件故障。

Q2. 为什么说看门狗是"最后一道防线"？

A：

        所有软件恢复机制（assert、异常处理、HardFault handler）都依赖 CPU 能正确取指执行。

        一旦跑飞，这些代码根本不会被执行。

        看门狗独立于主程序，CPU 失控后它还在走，所以是最后一道。

Q3. IWDG 的"独立"体现在哪几个方面？

A：

        ① 时钟独立（LSI 不依赖 HSE/HSI）；

        ② 计数器独立（硬件自主递减，不依赖 CPU 指令）；

        ③ 复位独立（减到 0 强制复位，软件无法屏蔽）。

Q4. LSI 和 HSI 的区别？为什么看门狗用 LSI 不用 HSI？

A：

        LSI 是低速内部 RC（32kHz），HSI 是高速内部 RC（16MHz）。

看门狗用 LSI 因为：

                                ① 低速、功耗低；

                                ② 即使主系统时钟配置出错，LSI 仍独立运行；

                                ③ 不需要精确时钟，粗粒度超时足够。

Q5. IWDG 计数器是多少位的？最大值多少？

A：

        12 位递减计数器，范围 0~4095（2^12-1）。

Q6. IWDG 的超时时间由哪几个参数决定？

A：三个：

        ① LSI 频率；

        ② 预分频系数 PR（4/8/16/…/256）；

        ③ 重装载值 RLR（0~4095）。

        公式 T = 4×2^PR×RLR / f_LSI。

Q7. IWDG 最小超时和最大超时分别是多少？

A：

        最小：PR=0、RLR=1 → 4×1×1/32000 ≈ 125µs；

        最大：PR=6、RLR=4095 → 4×64×4095/32000 ≈ 32.8 秒。

二、寄存器细节

Q8. IWDG_KR 寄存器为什么是"只写"的？写不同值分别做什么？

A：

        KR 是命令寄存器，读无意义。

        0xCCCC 启动狗；

        0xAAAA 喂狗（重载计数器）；

        0x5555 解锁 PR/RLR 写保护。

Q9. 写 PR 或 RLR 之前为什么必须先写 0x5555？

A：

        PR 和 RLR 默认写保护，防止程序跑飞后随机修改看门狗参数。

        写 0x5555 解锁一次，写完自动重锁。

        这是两步验证机制。

Q10. IWDG_SR 的 PVU 和 RVU 位是什么意思？为什么要等它们清零？

A：

        PVU=预分频更新中，RVU=重装载更新中。

        写 PR/RLR 后，硬件需要几个 LSI 周期把新值同步到异步域，这期间对应位=1。

        不等清零就写会导致配置丢失或错乱。

Q11. IWDG_DR 寄存器是干什么的？

A：

        只读，返回当前递减计数器的值。

        可以实时观测还剩多少计数，判断喂狗是否及时。

Q12. RCC_CSR 里有哪些复位标志？IWDGRSTF 什么时候置位？

A：

        IWDGRSTF（独立狗）、WWDGRSTF（窗口狗）、SFTRSTF（软件复位）、

        PORRSTF（上电）、PINRSTF（NRST 引脚）、BORRSTF（低压检测）、

        LPWRRSTF（低功耗复位）。

        IWDG 计数器减到 0 产生复位时置位。

Q13. 怎么清除复位标志位？

A：写 RCC_CSR 的 RMVF 位（Remove Flag），一次清除所有复位标志。

三、写保护与安全性

Q14. 写保护的设计目的是什么？

A：

        防止程序跑飞后 PC 随机写寄存器，意外把 RLR 改大或 PR 改大，导致看门狗超时被拉长甚至失效。

        两步解锁（0x5555 + 写配置）让误操作概率极低。

Q15. 为什么 KR 用 0xAAAA、0x5555 这种魔法数字，而不是置某个 bit？

A：

        如果设计成"写 KR.bit0=1 就是喂狗"，跑飞后随机写寄存器很容易恰好命中。

        用 16 位特定值，跑飞后随机写对的概率是 1/65536，大幅降低误喂狗概率。

Q16. IWDG 启动后软件能关闭吗？为什么？

A：

        不能。写 KR=0xCCCC 后只能靠系统复位停止。

        这是故意设计——防止跑飞后软件"自救"把狗关了，让看门狗失去意义。

Q17. option byte 里配置的"硬件看门狗"是什么意思？

A：

        option byte 可以配置 IWDG 为硬件启动模式——上电后看门狗自动启动，不需要软件写 0xCCCC。

        这样即使 main 函数跑飞，狗也已经在跑了，可靠性更高。

四、工程实战

Q18. 喂狗应该放在哪里？为什么不能放中断里？

A：

        放在主循环末尾，所有关键任务正常跑完才喂。

        放中断里的话，主程序死循环但中断还活着，狗永远被喂，等于白装。

Q19. 喂狗间隔和超时时间怎么配比？

A：

        超时时间设为最长任务执行时间的 23 倍；喂狗间隔设为超时时间的 1/31/2。

        例如超时 2 秒，喂狗 500ms 一次，留足余量。

Q20. LSI 有 ±10% 误差，配置时要注意什么？

A：

        LSI 偏快 → 计数器减得快 → 实际超时比标称短。

        按"最快 LSI"（f×1.1）反推 RLR，不要按标称值留余量。

        要求精确时用 TIM5 输入捕获实测 LSI 频率。

Q21. 调试时为什么会被 IWDG 复位？怎么解决？

A：

        CPU halt 时 IWDG 还在计数，没人喂狗就复位。

        解决：配置 DBGMCU_APB1FZ 的 DBG_IWDG_STOP 位，调试时冻结 IWDG。

Q22. 低功耗模式（停止/待机）下 IWDG 还跑吗？

A：

        跑。LSI 在停止/待机模式下继续振荡。

        进入低功耗前要算好超时，否则唤醒时已经被复位。

Q23. 程序启动后怎么知道上次是被看门狗复位的？

A：

        读 RCC_CSR 的 IWDGRSTF 位。

        为 1 说明本次复位由 IWDG 引起，可以记录日志、进安全模式，然后用 RMVF 清除。

Q24. 喂狗太频繁有问题吗？

A：

        IWDG 没有窗口限制，任何时候喂都行，频繁喂不影响功能。

        但注意不要因为频繁喂狗而掩盖了"任务偶尔超时"的问题——喂狗间隔要和任务周期匹配。

五、对比与综合

Q25. IWDG 和 WWDG 的核心区别？

A：

        ① 时钟：IWDG 用 LSI 独立，WWDG 用 APB1 主时钟；

        ② 喂狗时机：IWDG 任意时刻，WWDG 必须在窗口内（太早也复位）；

        ③ 中断：WWDG 有 EWI 早期唤醒中断，IWDG 没有；

        ④ 用途：IWDG 防跑飞粗监控，WWDG 监控时序精监控。

Q26. IWDG 和外部硬件看门狗芯片的区别？

A：

        内部 IWDG 和 MCU 同生死，MCU 整片挂了它也挂；

        外部狗芯片独立供电独立时钟，MCU 完全死机还能拉 NRST。

        高可靠场合两个一起上。

Q27. 为什么 WWDG 要"太早喂狗也复位"？

A：

        防止跑飞后 PC 随机跳到喂狗代码，意外把狗喂了。

        正常主循环喂狗时机稳定落在窗口内；

        跑飞后随机喂狗大概率落在窗口外（太早），直接复位。

Q28. WWDG 的 EWI 中断有什么用？

A：

        计数器减到窗口上限时触发，在真正复位前给 CPU 抢救窗口——保存现场、记录日志、紧急喂狗、优雅停机。

        IWDG 到 0 直接复位，没有这个机会。

六、手撕代码

Q29. 手撕：寄存器版初始化 IWDG，超时 2 秒（LSI=32kHz）。

A：

IWDG->KR = 0x5555;
while(IWDG->SR & IWDG_SR_PVU);
IWDG->PR = 5; // 128 分频 → CK_CNT=250Hz → 4ms
while(IWDG->SR & IWDG_SR_PVU);
IWDG->RLR = 500; // 500×4ms = 2s
while(IWDG->SR & IWDG_SR_RVU);
IWDG->KR = 0xAAAA;
IWDG->KR = 0xCCCC;

Q30. 手撕：喂狗函数 + 复位原因检测。

A：

void IWDG_Feed(void) {
IWDG->KR = 0xAAAA;
}

uint8_t Check_WD_Reset(void) {
if(RCC->CSR & RCC_CSR_IWDGRSTF) {
RCC->CSR |= RCC_CSR_RMVF;
return 1; // 上次被狗复位
}
return 0;
}
