《ECharts入门》第 10 章 数据怎么喂进去：dataset、维度与 encode

【本章目标】

学完这一章，你能：

【原理先行】

一、同一张图，七种喂法

先约定一件小事：本章所有实测都用同一份 12 行 × 3 列的月表——2025 年逐月的销售额、杯数、订单数（01 月 / 3126085.4 / 110552 / 69039……）。这份表由 data/sales-daily.json 现场聚合出来，聚合代码在本章工程里，你运行一次就能打印全部 12 行。

同一张「柱 + 折线」的图，可以把数据写成七种样子：

// 写法 1：series.data 纯数字数组（类目另写给 xAxis.data）
xAxis: { type: 'category', data: monthly.map((r) => r.month) },
series: [{ type: 'bar', data: monthly.map((r) => r.sales) },
{ type: 'line', data: monthly.map((r) => r.cups) }]

// 写法 4：dataset.source 对象数组，不写 encode
dataset: { source: monthly }, // [{month, sales, cups}, …]
series: [{ type: 'bar' }, { type: 'line' }]

// 写法 5：dataset.source 二维数组带表头
dataset: { source: [['month', 'sales', 'cups'], …] },
series: [{ type: 'bar', encode: { x: 'month', y: 'sales' } },
{ type: 'line', encode: { x: 'month', y: 'cups' } }]

// 写法 6：dataset.source 按列对象
dataset: { source: { month: […], sales: […], cups: […] } }

实测结果（lib/echarts.min.js 6.1.0，SSR 渲染，680×380）：

两点要解释。

为什么不用字节数判断？ 字节数会漂。zrender 给每个图形挂的 class 名是全局递增计数器（zr0-cls-3、zr1-cls-8……），同一张图渲染两次就可能差出 39 字节。可靠的办法是把 SVG 里所有 path 的 d 属性和所有文字按出现顺序串起来，得到一个「图形指纹」——形状没变，指纹就不变。这张表里七个指纹中六个完全相同：这些写法画出来的是同一张图。

写法 3 为什么不一样？ 对象数组喂进 series.data 时，ECharts 不认识你的字段名，类目轴只能按下标编号：实测 x 轴文字变成了 0～11 而不是 01 月～12 月。补上 xAxis.data 之后，写法 3b 的图形又和写法 1 逐字符相同了。结论：series.data 用对象数组必须自己给类目轴补 data；dataset 不用，因为表里第一列就是类目。

这七种写法不是「都能用，随便挑」。它们的区别在第 3、4、6 节里会一条条暴露出来：能不能一份数据喂多个系列、能不能改名、能不能整形。选型的完整口诀放在参数速查表五。

二、ECharts 内部只认一张表

不管你从哪扇门进去，数据最后都被摊成「一张表 + 一份列名」。发布包源码 node_modules/echarts/lib/util/types.js 第 50–55 行把这几种来源形状写死成六个常量：

typedArray 和 unknown 本章不演示：前者由 sourceManager.js 第 210 行的 isTypedArray(data) 判定，后者是认不出来时的兜底。读者要记住的是前三行加 keyedColumns——四个能用的门，其中 series.data 那一扇门后面没有列名可言。

这三个字「列名」很重要，因为它决定了第三节那件事：谁是维度。

三、维度、系列、通道——三个词必须分清

维度（dimension）= 表的一列。 一份 dataset.source 有 3 列，就是 3 个维度。系列（series）= series 数组的一项。 通道（channel）= 某个图表类型需要的「输入槽位」：柱状图和折线图要 x 和 y，散点图要 x/y，饼图要 itemName 和 value。

月表（dataset.source） 系列与通道
┌────────┬───────────┬────────┐
│ month │ sales │ cups │ ← 3 个维度（列）
├────────┼───────────┼────────┤
│ 01 月 │ 3126085.4 │ 110552 │
│ 02 月 │ 3099878.3 │ 109998 │
│ … │ … │ … │
└────────┴───────────┴────────┘
│ │ │
x 通道 y 通道 y 通道
↓ ↓ ↓
series[0] 柱状图 series[1] 折线图

你不写 encode 时，ECharts 会替你排队。 规则是实测出来的，一条一条列清楚：

• 第一列（month）被当作类目，不进队列；剩下三列数值排队发给各系列。
• 队列表里有三个数值列，但你可以写无限多个系列：第四个系列重新从队头拿 sales，第五个还是 sales（实测读数见上表）。系列数超过数值列数之后是重复，不是报错。
• 队列按「列在表里的顺序」发，不按列名、不按数值大小。

排队有两个当场可见的副作用，都在本章页面的模式①上：

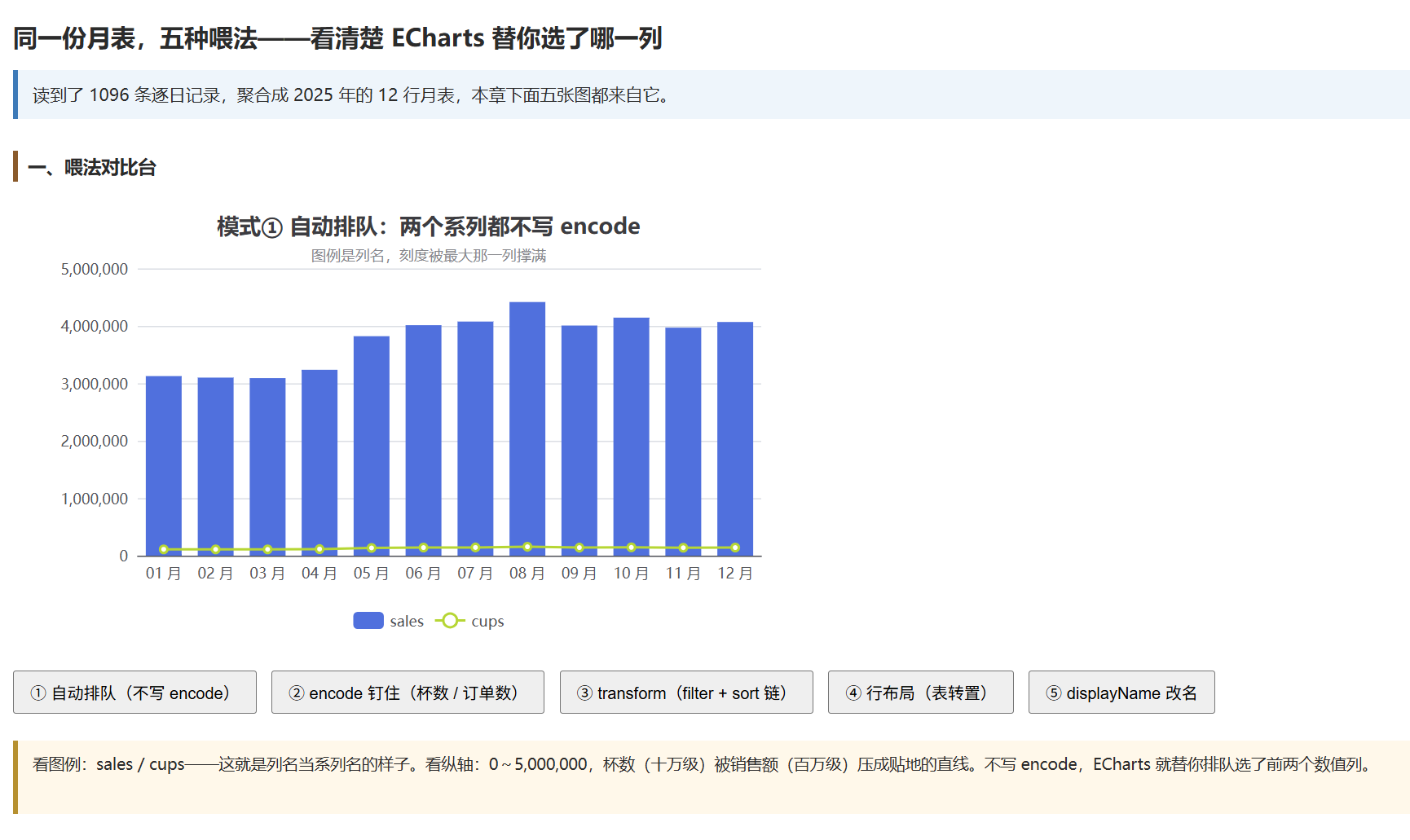

模式① 图例文字 = ["sales","cups"] ← 列名直接成了系列名
模式① y 轴刻度 = 0 ~ 5,000,000 ← 被最大那一列（销售额）撑满
模式② 图例文字 = ["杯数","订单数"] ← 写了 name/encode 之后
模式② y 轴刻度 = 0 ~ 180,000

第二条最能害人的是：你想看杯数趋势，折线却和销售额共用一把 0～5,000,000 的尺子，杯数那 11 万点上去就是一根贴地的直线。这就是「不写 encode 也能跑」这句话的代价。

不写 encode：ECharts 替你选 写 encode：你钉死
┌──────────┐ ┌────────┐ ┌──────────┐ 指定 ┌────────┐
│ 系列 bar │◄──┤ sales │ │ 系列 bar │◄──────┤ cups │
│ 系列 line│◄──┤ cups │ │ 系列 line│◄──────┤ orders │
│ (队列第1)│ ├────────┤ └──────────┘ 钉住 └────────┘
│ │ │ orders │ ▲ 谁都不再去排队
└──────────┘ └────────┘

四、encode：把列钉到通道上

encode 写在系列上（不是写在 dataset 上），值是「通道名 → 维度」的映射：

series: [{ type: 'bar', encode: { x: 'month', y: 'cups' } }]

维度可以用列名，也可以用下标，实测等价：

除了 x/y，还有三个非几何通道，它们决定「显示什么数字」而不是「画多高」：

encode: { x: 'date', y: 'sales', label: ['cups', 'orders'], tooltip: 'avgTicket' }

实测规则（都用同一份 8 列日表，12 行）：

饼图的通道叫 itemName 和 value（第 16 章细讲）：

dataset: { source: [{ cat: '甲', amt: 12 }, { cat: '乙', amt: 8 }] },
series: [{ type: 'pie', encode: { itemName: 'cat', value: 'amt' } }] // 实测正常，1,905 字节

五、给维度起名字：dimensions 与 displayName

列名会直接变成图例文字和默认系列名（第三节实测 ["sales","cups"]），所以人人都想改名。有两种写法，只有一种是安全的：

// 写法 A：重新定义列名（危险）
dataset: { source: monthly, dimensions: ['月份', '销售额', '杯数', '订单数'] }

// 写法 B：保留列名，只加展示名（安全）
dataset: { source: monthly, dimensions: [
{ name: 'month', displayName: '月份' },
{ name: 'sales', displayName: '销售额' }
] }

实测（同一个对象数组源、一个柱状图系列）：

差异的根因是「dimensions 是重新定义列名，不是贴标签」：对象数组的取值靠列名去 row[列名] 里拿，你把列名改成 销售额 之后，源里没有这个键，每一列都取不到值——连改用下标编码都救不回来（A’ 那行）。而二维数组和按列对象上 dimensions 是安全的，因为前者本来就没有自带列名（表头被覆盖是应该的），后者的键名就是你写的名字。

displayName 只影响「显示」，取值仍用 name。还有一个不对称的细节值得记：

// 轴标签和图例用的是 displayName，但回调参数里给的是原始 name
tooltip: { formatter: (p) => p.dimensionNames.join(',') } // 实测打印 "date,sales"，不是 "日期,销售额"

所以 dimensions 数组请按源里的键名原样抄一遍再改名，或者直接用它更安全的形式 {name, displayName}——本书后面所有章节都只用后者。

六、seriesLayoutBy：把表转置过来读

默认读法是「一列一个系列」（'column'）。Excel 里更常见的表是「一行一个指标」：

01 月 02 月 03 月 … 12 月
销售额 3126085 3099878 3091234 … 4068117
杯数 110552 109998 109590 … 141106
订单数 69039 69696 69374 … 88282

这种表只要给 dataset 加一行 seriesLayoutBy: 'row'：

dataset: { source: transposed, seriesLayoutBy: 'row' }, // transposed 是上面那张表的二维数组
series: [{ type: 'bar' }, { type: 'line' }]

实测（本章页面模式④）：图例文字是 销售额 和 杯数——系列名自动取了每行的第一个格子；类目轴仍是 01 月～12 月。也就是说行布局下「第一行 = 类目名、第一列 = 系列名」，和列布局正好交换。

三条边界：

• series: []（一个系列都不写）在行布局下不会自动展开成三行：实测系列数 0，图上没有任何数据图形。行布局只改变读法，不替你造系列。
• 对象数组上写 seriesLayoutBy: 'row' 没有任何作用：实测 undefined/'column'/'row' 三种写法得到逐字节相同的 6,468 字节 SVG。对象数组没有「行/列」可转，这条规则写在源码的读表逻辑里，不在配置层。
• 这个字段 dataset 上和 series 上都能写，写在系列上表示「只有这个系列按行读」（第 33 章会用到混合布局）。

七、一份数据喂多个系列：datasetIndex、链式引用与 transform

dataset 写成数组就有了「多份表」，这时必须讲清楚谁吃哪一份：

dataset: [
{ id: 'raw', source: monthly }, // 第 0 份
{ id: 'big', fromDatasetId: 'raw', transform: [ // 第 1 份：吃第 0 份，先过滤再排序
{ type: 'filter', config: { dimension: 'sales', '>': 4000000 } },
{ type: 'sort', config: { dimension: 'sales', order: 'desc' } }
] }
],
series: [{ type: 'bar', datasetId: 'big', encode: { x: 'month', y: 'sales' } }]

四条实测规则：

dataset: [
{ source: src }, // 4 行
{ transform: { type: 'filter', config: { dimension: 'sales', '>': 40000 } } }, // 应剩 2 行
{ transform: { type: 'sort', config: { dimension: 'sales', order: 'desc' } } } // ← 输入是谁？
]
// series: [{ type: 'bar', datasetIndex: 2 }]

实测：系列读到 4 行（66005, 46883, 39529, 32359，全表降序）——第 2 层根本没吃到过滤结果，因为没声明输入时默认从第 0 份取。加上 fromDatasetIndex: 1 之后立刻变成 2 行（66005, 46883），写成 fromDatasetId 也一样。

所以：能用一层管道就别拆成多层。 一个 dataset 里写 transform: [filter, sort] 是数组顺序执行的（实测同样得 2 行、同样的顺序）；反过来写 [sort, filter] 得到的是「先排序再挑」的结果，顺序变了输出行的次序就变（实测 6 行月份从 01 07 06 08 11 10 变成 10 11 08 06 07 01）。transform 数组就是流水线，书写顺序即执行顺序。

dataset: [{ source: monthly },
{ transform: [{ type: 'filter', config: { dimension: 'sales', '>': 4000000 } }] }],
series: [{ type: 'bar', datasetIndex: 1, encode: { x: 'month', y: 'sales' } },
{ type: 'line', datasetIndex: 1, encode: { x: 'month', y: 'cups' } }]

实测两个系列各 6 行，过滤只做了一次。写三份链、让两个系列分别认领第 1 层和第 2 层也合法，但那两个系列的类目顺序不同，会共用一根类目轴——实测轴上冒出 12 个类目文字（前 6 个原序、后 6 个降序）。同一张图上的多个系列应当吃同一份结果。

filter 与 sort 是 6.1.0 唯一的两个内置整形器（源码 node_modules/echarts/lib/component/transform/filterTransform.js 第 48 行、同目录的 sortTransform.js 第 54 行）。它们的注册名带 echarts: 前缀，但配置里必须写不带前缀的名字：

filter 的配置是一个「关系条件对象」，运算符有 >、>=、<、<=、=、!=、<>、value、reg 这些（实测 >、>=、=、reg 都可用），复合条件用 and/or/not 嵌套：

transform: { type: 'filter', config: {
or: [{ dimension: 'sales', '>': 6000000 }, { not: { dimension: 'openStores', '>=': 5 } }]
} }

sort 只要 {dimension, order: 'asc'|'desc'}，也可以给一个数组按多列排。sort 只吃二维数组和对象数组：源是按列对象时实测抛错（开发版消息 Can not find dimension info via: sales. Existing dimensions: [{"index":0},{"index":1}]）。

八、缺失值与脏值：ECharts 怎么判空

这是本章最后一块，也是主线数据故意埋的雷。data/sales-daily.json 里有四个显式保留的缺失日（2025-03-14、2025-03-15、2025-07-22、2025-11-03），它们的数值字段是 null。

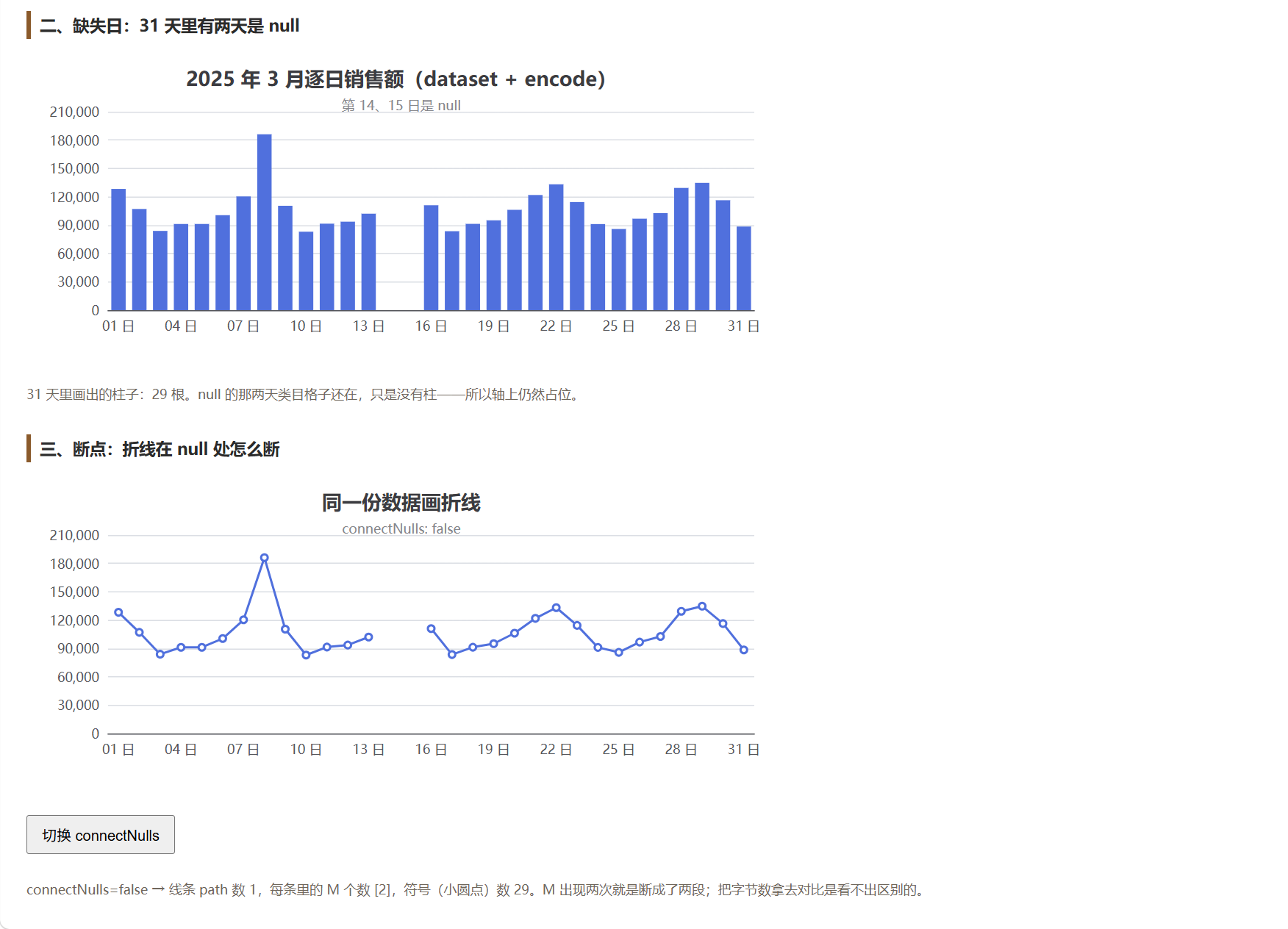

2025-03 逐日销售额（31 天，第 14、15 日是 null）
┌──┬──┬──┬──┬──┬──┬──┬──┬──┐
│13│ │ │ │16│17│18│19│20│ ← 实测 29 根柱子，不是 31 根
└──┴──┴──┴──┴──┴──┴──┴──┴──┘
▲ ▲
null null 空位不画，但类目还在（轴上仍占一格）

折线断在哪里，connectNulls 改的又是什么：

connectNulls 不写 / false connectNulls: true
M110.2 156.4 L… M110.2 156.4 L…
…L603.8 201 …L603.8 201
┌─ M 出现 2 次 ─┐ ┌─ M 出现 1 次 ─┐
一条 path，两段线，中间断开放大 一条 path，一段线，直接跨过去

实测细节（d 属性长度两种情况都是 331 字符，SVG 都是 13,227 字节）：M（移到某点）和 L（画到某点）都是一个字母，断点只多一个 M，字节数完全一样。 所以「看字节有没有变」判断不了断线，得数 M 的个数——本章页面右下角那个读数就是在数它。

完整的脏值对照表（值放在 series.data 里和放在 dataset 的一列里，行为完全相同；4 个数据点 10, <脏值>, 30, 40，数 fill="#5070dd" 的 path 得柱数）：

类目轴上的脏值是另一回事——它们不丢数据，只是变成难看的标签文字：['a', null, 'c', 'd'] 实测轴上印出 a null c d（null 被转成了字符串），['a', '-', 'c', 'd'] 印 -，['a', '', 'c', 'd'] 那一格什么都不印。

饼图对这些值更不宽容（每项写成 {name, value}）：

九、一维数据与二维数据：图形适配规则

同一个源，喂给不同的图表类型需要的维数不一样。实测适配表：

两条需要记住的机制：

单列表会被补一个空的 y 维度。 实测 dataset: { source: { v: [1,2,3] } } 的模型层读数是 dims: ["v","y"]——ECharts 给缺的那个槽位造了个名叫 y 的维度，但里面一个值都没有，于是柱高/线高全部取不到，图上只有轴和文字（958 字节、0 根柱）。折线也一样：1,503 字节、0 条线。 修法就是「补一列，或者把同一列同时编码给 y」。

二维数组喂给类目轴时，第一维会被当成 x 值。 [[12],[8],[20]] 里的 12 会被拿去类目表里找「类目 12」，找不到就一根柱都不画（实测系列读数 count: 3 但 y 全为 null）。类目轴 + 二维数据，第一维必须是类目名。

【最小可跑】

本章的工程是一张「喂法对比台」：上面一张图配五个模式按钮，中间两张小图专管缺失值，最下面一段文字把 data/sales-daily.json 的体检结果和聚合表打印出来。建 ch10 文件夹，两个文件。

<!DOCTYPE html>
<html lang="zh-CN">
<head>
<meta charset="UTF-8">
<title>第 10 章 数据怎么喂进去</title>
<style>
body { font: 14px/1.7 "Microsoft YaHei", sans-serif; margin: 24px; color: #2b2b2b; }
h1 { font-size: 20px; margin: 0 0 6px; }
h2 { font-size: 15px; margin: 26px 0 6px; border-left: 4px solid #8a5a2b; padding-left: 8px; }
#status { background: #eef5fb; border-left: 4px solid #3d7ab8; padding: 8px 12px; margin: 10px 0 14px; }
#modeInfo { background: #fff8ea; border-left: 4px solid #b6902f; padding: 8px 12px; margin: 8px 0 0;
font-size: 13px; min-height: 3.4em; }
#report { background: #f6f4f1; border: 1px solid #d9d2c7; padding: 12px; margin: 0;
white-space: pre; overflow: auto; font: 12px/1.7 Consolas, monospace; }
button { padding: 6px 12px; margin: 0 8px 8px 0; cursor: pointer; }
p.tip { font-size: 12px; color: #6f675c; margin: 6px 0 0; }
</style>
</head>
<body>
<h1>同一份月表，五种喂法——看清楚 ECharts 替你选了哪一列</h1>
<p id="status">正在读 data/sales-daily.json ……（本页用了 fetch，必须用 node tools/serve.mjs 打开）</p>

<h2>一、喂法对比台</h2>
<div id="chart" style="width:680px; height:380px;"></div>
<p>
<button id="btnAuto">① 自动排队（不写 encode）</button>
<button id="btnEncode">② encode 钉住（杯数 / 订单数）</button>
<button id="btnFilter">③ transform（filter + sort 链）</button>
<button id="btnRow">④ 行布局（表转置）</button>
<button id="btnName">⑤ displayName 改名</button>
</p>
<p id="modeInfo"></p>

<h2>二、缺失日：31 天里有两天是 null</h2>
<div id="dirty" style="width:680px; height:300px;"></div>
<p class="tip" id="dirtyInfo"></p>

<h2>三、断点：折线在 null 处怎么断</h2>
<div id="gap" style="width:680px; height:300px;"></div>
<p><button id="btnGap">切换 connectNulls</button></p>
<p class="tip" id="gapInfo"></p>

<h2>四、体检报告与聚合表</h2>
<pre id="report"></pre>

<script src="../../lib/echarts.min.js"></script>
<script type="module" src="app.js"></script>
</body>
</html>

// 第 10 章：主线数据登场。一份 1096 条的逐日表，先聚合成月表，再用五种喂法画同一张图。
async function loadDaily() {
const resp = await fetch('../../data/sales-daily.json');
if (!resp.ok) throw new Error(`HTTP ${resp.status} ${resp.statusText}`);
return resp.json();
}

// 聚合：先求和再四舍五入到分。本章页面上打印的月表、正文里引用的每个数字都出自这两行。
const sum = (rows, key) => rows.reduce((a, r) => a + (r[key] || 0), 0);
const round2 = (v) => Math.round(v * 100) / 100;

function toMonthly(rows, year) {
const out = [];
for (let m = 1; m <= 12; m++) {
const tag = year + '-' + String(m).padStart(2, '0');
const sub = rows.filter((r) => r.date.startsWith(tag));
out.push({ month: tag.slice(5) + ' 月', sales: round2(sum(sub, 'sales')),
cups: sum(sub, 'cups'), orders: sum(sub, 'orders') });
}
return out;
}

function grouped(v, digits) {
const parts = Math.abs(v).toFixed(digits || 0).split('.');
parts[0] = parts[0].replace(/\\B(?=(\\d{3})+(?!\\d))/g, ',');
return (v < 0 ? '-' : '') + parts.join('.');
}

const chart = echarts.init(document.getElementById('chart'), null, { renderer: 'svg' });
const dirtyChart = echarts.init(document.getElementById('dirty'), null, { renderer: 'svg' });
const gapChart = echarts.init(document.getElementById('gap'), null, { renderer: 'svg' });
const modeInfo = document.getElementById('modeInfo');

// 数一数图上真画出了几个图形。SVG 渲染器才有 DOM 可数，canvas 渲染下返回 null。
function countBars(el) {
const svg = el.querySelector('svg');
return svg ? svg.querySelectorAll('path[fill="#5070dd"]').length : null;
}

// 折线断开这件事只有 M 的个数能证明：一条 path 里出现两次 M 就是断开了
function readLine(el) {
const svg = el.querySelector('svg');
if (!svg) return null;
const paths = Array.from(svg.querySelectorAll('path')).filter(
(p) => p.getAttribute('stroke') === '#5070dd' && p.getAttribute('stroke-width') === '2'
);
return {
paths: paths.length,
moves: paths.map((p) => ((p.getAttribute('d') || '').match(/M/g) || []).length),
symbols: Array.from(svg.querySelectorAll('path')).filter(
(p) => (p.getAttribute('d') || '').indexOf('M1 0A1') === 0
).length
};
}

let monthly = [];
let transposed = [];
let marchDays = [];
let marchSales = [];
let marchSource = [];
let connectNulls = false;

function showAuto() {
chart.setOption({
title: { text: '模式① 自动排队：两个系列都不写 encode', subtext: '图例是列名，刻度被最大那一列撑满' },
legend: {},
tooltip: {},
xAxis: { type: 'category' },
yAxis: { type: 'value' },
dataset: { source: monthly },
series: [{ type: 'bar' }, { type: 'line' }]
}, { replaceMerge: ['dataset', 'series'] });
modeInfo.textContent = '看图例：sales / cups——这就是列名当系列名的样子。看纵轴：0～5,000,000，'
+ '杯数（十万级）被销售额（百万级）压成贴地的直线。不写 encode，ECharts 就替你排队选了前两个数值列。';
}

function showEncode() {
chart.setOption({
title: { text: '模式② encode 钉住：柱=杯数、线=订单数', subtext: '同一份 dataset，只多了 encode 和 name' },
legend: {},
tooltip: {},
xAxis: { type: 'category' },
yAxis: { type: 'value' },
dataset: { source: monthly },
series: [
{ name: '杯数', type: 'bar', encode: { x: 'month', y: 'cups' } },
{ name: '订单数', type: 'line', encode: { x: 'month', y: 'orders' } }
]
}, { replaceMerge: ['dataset', 'series'] });
modeInfo.textContent = '同一份表，图例变成杯数 / 订单数，纵轴回到 0～180,000。'
+ 'encode 不改变数据，只改变「哪一列接到哪个通道」——这就是钉住的价值。';
}

function showFilter() {
chart.setOption({
title: { text: '模式③ transform：先筛出月销售额 > 400 万，再降序', subtext: '第 1 份 dataset 吃第 0 份，系列用 datasetId 认领' },
tooltip: {},
xAxis: { type: 'category' },
yAxis: { type: 'value' },
dataset: [
{ id: 'raw', source: monthly },
{ id: 'big', fromDatasetId: 'raw', transform: [
{ type: 'filter', config: { dimension: 'sales', '>': 4000000 } },
{ type: 'sort', config: { dimension: 'sales', order: 'desc' } }
] }
],
series: [{ type: 'bar', datasetId: 'big', encode: { x: 'month', y: 'sales' } }]
}, { replaceMerge: ['dataset', 'series'] });
const n = monthly.filter((r) => r.sales > 4000000).length;
const hit = countBars(document.getElementById('chart'));
modeInfo.textContent = '月销售额超过 400 万的有 ' + n + ' 个月，图上画了 ' + (hit === null ? '（请用浏览器打开）' : hit) +
' 根柱子，顺序是降序。注意 series 上的 datasetId：不认领的话系列仍然吃第 0 份、过滤等于白做。';
}

function showRowLayout() {
chart.setOption({
title: { text: '模式④ 行布局：一行一个指标', subtext: 'seriesLayoutBy: row，系列名自动取每行第一个格子' },
legend: {},
tooltip: {},
xAxis: { type: 'category' },
yAxis: { type: 'value' },
dataset: { source: transposed, seriesLayoutBy: 'row' },
series: [{ type: 'bar' }, { type: 'line' }]
}, { replaceMerge: ['dataset', 'series'] });
modeInfo.textContent = '这张表被转置成「月份当第一行」，seriesLayoutBy: row 让 ECharts 横着读。'
+ '图例是 销售额 / 杯数——它们来自每行的第一个格子，不是你以为的 displayName。';
}

function showDisplayName() {
chart.setOption({
title: { text: '模式⑤ displayName：列名保持英文，显示用中文', subtext: 'dimensions: [{name, displayName}]' },
legend: {},
tooltip: {},
xAxis: { type: 'category' },
yAxis: { type: 'value' },
dataset: {
source: monthly,
dimensions: [
{ name: 'month', displayName: '月份' },
{ name: 'sales', displayName: '销售额' },
{ name: 'cups', displayName: '杯数' },
{ name: 'orders', displayName: '订单数' }
]
},
series: [{ type: 'bar' }, { type: 'line' }]
}, { replaceMerge: ['dataset', 'series'] });
modeInfo.textContent = '和模式①同一份数据、同样不写 encode，图例却是中文——因为 displayName 只改显示、不改取值用的键名。'
+ '把 dimensions 直接写成中文名会得到一张空图（本章坑 2）。';
}

function drawMarch() {
dirtyChart.setOption({
title: { text: '2025 年 3 月逐日销售额（dataset + encode）', subtext: '第 14、15 日是 null' },
tooltip: { trigger: 'axis' },
grid: { left: 74, right: 20, top: 60, bottom: 60 },
xAxis: { type: 'category' },
yAxis: { type: 'value' },
dataset: { source: marchSource },
series: [{ type: 'bar', encode: { x: 'day', y: 'sales' } }]
});
gapChart.setOption({
title: { text: '同一份数据画折线', subtext: 'connectNulls: false' },
tooltip: { trigger: 'axis' },
grid: { left: 74, right: 20, top: 60, bottom: 60 },
xAxis: { type: 'category', data: marchDays },
yAxis: { type: 'value' },
series: [{ type: 'line', data: marchSales }]
});
const hit = countBars(document.getElementById('dirty'));
document.getElementById('dirtyInfo').textContent =
'31 天里画出的柱子：' + (hit === null ? '（请用浏览器打开这一页才数得到）' : hit) +
' 根。null 的那两天类目格子还在，只是没有柱——所以轴上仍然占位。';
readGapInfo();
}

function readGapInfo() {
const r = readLine(document.getElementById('gap'));
if (!r) {
document.getElementById('gapInfo').textContent = '（这一段要在浏览器里看：canvas 渲染或没有 DOM 时数不出来。）';
return;
}
document.getElementById('gapInfo').textContent =
'connectNulls=' + connectNulls + ' → 线条 path 数 ' + r.paths + '，每条里的 M 个数 ' + JSON.stringify(r.moves) +
'，符号（小圆点）数 ' + r.symbols + '。M 出现两次就是断成了两段；把字节数拿去对比是看不出区别的。';
}

document.getElementById('btnGap').addEventListener('click', () => {
connectNulls = !connectNulls;
gapChart.setOption({
title: { text: '同一份数据画折线', subtext: 'connectNulls: ' + connectNulls },
series: [{ type: 'line', data: marchSales, connectNulls: connectNulls }]
});
readGapInfo();
});

document.getElementById('btnAuto').addEventListener('click', showAuto);
document.getElementById('btnEncode').addEventListener('click', showEncode);
document.getElementById('btnFilter').addEventListener('click', showFilter);
document.getElementById('btnRow').addEventListener('click', showRowLayout);
document.getElementById('btnName').addEventListener('click', showDisplayName);

function report(rows) {
const missing = rows.filter((r) => r.missing).map((r) => r.date);
const promoDays = rows.filter((r) => r.promotion).length;
const promoNames = new Set(rows.map((r) => r.promotion).filter(Boolean));
const keys = Object.keys(rows[0]);
const nulls = keys.map((k) => k + ' ' + rows.filter((r) => r[k] === null || r[k] === undefined).length);
const keySets = new Set(rows.map((r) => Object.keys(r).join(',')));
const lines = [];
lines.push('条数 ' + rows.length + '，起 ' + rows[0].date + '，止 ' + rows[rows.length – 1].date +
'，覆盖月份 ' + new Set(rows.map((r) => r.date.slice(0, 7))).size + ' 个');
lines.push('显式缺失日 ' + missing.length + ' 个：' + missing.join('、'));
lines.push('促销日 ' + promoDays + ' 个，促销名 ' + promoNames.size + ' 种');
lines.push('各列空值（null/undefined）数：' + nulls.join('，'));
lines.push('键集合种类 ' + keySets.size + ' 种（缺失日多了 missing 键，所以不统一）');
lines.push('');

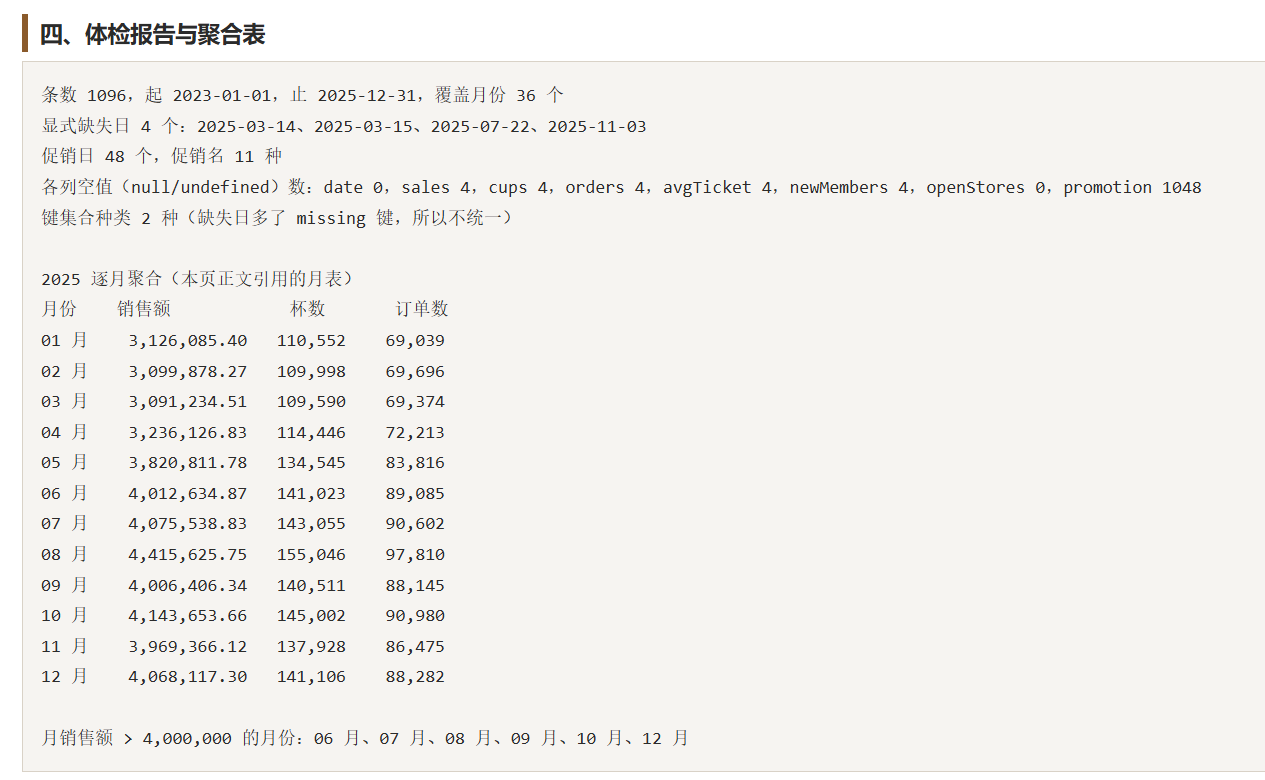

lines.push('2025 逐月聚合（本页正文引用的月表）');
lines.push('月份 销售额 杯数 订单数');
for (const r of monthly) {
lines.push(r.month + ' ' + grouped(r.sales, 2).padStart(14) + ' ' +
grouped(r.cups).padStart(8) + ' ' + grouped(r.orders).padStart(8));
}
lines.push('');
lines.push('月销售额 > 4,000,000 的月份：' + monthly.filter((r) => r.sales > 4000000).map((r) => r.month).join('、'));
document.getElementById('report').textContent = lines.join('\\n');
}

try {
const rows = await loadDaily();
monthly = toMonthly(rows, '2025');
transposed = [
['月份', …monthly.map((r) => r.month)],
['销售额', …monthly.map((r) => r.sales)],
['杯数', …monthly.map((r) => r.cups)],
['订单数', …monthly.map((r) => r.orders)]
];
const march = rows.filter((r) => r.date.startsWith('2025-03'));
marchDays = march.map((r) => r.date.slice(8) + ' 日');
marchSales = march.map((r) => r.sales);
marchSource = marchDays.map((d, i) => ({ day: d, sales: marchSales[i] }));

const cities = rows.length;
document.getElementById('status').textContent =
'读到了 ' + cities + ' 条逐日记录，聚合成 2025 年的 12 行月表，本章下面五张图都来自它。';
showAuto();
drawMarch();
report(rows);
} catch (err) {
document.getElementById('status').textContent = '加载失败：' + err.message +
'。请确认已经运行 node tools/serve.mjs，并用 http://127.0.0.1:18000/code/ch10/index.html 打开本页。';
}

window.addEventListener('resize', () => {
chart.resize();
dirtyChart.resize();
gapChart.resize();
});

跑起来应当看到（这台机器上刷出来的数字，你跑一遍应当一致）：

• 状态条：读到了 1096 条逐日记录，聚合成 2025 年的 12 行月表，本章下面五张图都来自它。
• 模式①：图例 sales / cups，纵轴最高 5,000,000，折线贴地。
• 2025-03 那张柱状图：29 根柱子（31 天里画出的柱子：29 根），第 14、15 日的格子空着。
• #gapInfo 初始：connectNulls=false → 线条 path 数 1，每条里的 M 个数 [2]，符号（小圆点）数 29；点一次按钮变成 [1]，符号数仍是 29。
• 报告区的月表 12 行，第一行 01 月 3,126,085.40 110,552 69,039，最后一行 12 月 4,068,117.30 141,106 88,282。

【逐步加料】

第一步：先读体检报告，再画图

node tools/serve.mjs 之后打开 code/ch10/index.html，先把目光放在最下面那段报告上——它是本章后面所有数字的出处：

条数 1096，起 2023-01-01，止 2025-12-31，覆盖月份 36 个
显式缺失日 4 个：2025-03-14、2025-03-15、2025-07-22、2025-11-03
促销日 48 个，促销名 11 种
各列空值（null/undefined）数：date 0，sales 4，cups 4，orders 4，avgTicket 4，newMembers 4，openStores 0，promotion 1048
键集合种类 2 种（缺失日多了 missing 键，所以不统一）

最后一行值得停一下：这份 JSON 里所有对象的键并不完全一致——正常记录 8 个键，四个缺失日多一个 missing: true。这对 dataset 无害（列名取自第一条记录，后面多出来的键被忽略），但如果你的代码写成 rows.map((r) => r.missing)，就会得到一堆 undefined。data/README.md 里对这件事有登记。

openStores 那一列的空值是 0——因为四个缺失日那天它的值是数字 0（没营业），不是 null。这两个「零」在图上长得一模一样，但含义完全不同（第 13 章讲怎么分开处理）。

第二步：按模式①，看清排队

打开页面时就是模式①。看图例（sales / cups），看纵轴上限（5,000,000）。现在做一件有破坏性的事：把 series 里那两个系列改成三个（{type:'bar'}、{type:'line'}、{type:'bar'}），刷新。实测第三个系列拿到 orders，图例变成 sales / cups / orders 三项——因为月表里正好还有第三个数值列。再加第四个（{type:'line'}），它重新拿 sales。

这就是原理先行第三节那张队列表。加完记得删掉——本章后面的对比都建立在「两个系列」上。

第三步：按模式②，把列钉住

对比模式①和②的两处变化：图例从列名变成 杯数 / 订单数（这是 name 给的，不是 encode 给的）；纵轴从 5,000,000 变成 180,000（这是 encode 给的）。两件事各自独立：只写 name 不写 encode，刻度还是被销售额撑满；只写 encode 不写 name，图例显示的是你钉住的那个列名。

打开 Console 抄一句进去，能直接看到模型层的读数（getModel() 是内部 API，生产版包里也在）：

const sm = chart.getModel().getSeries()[0];
sm.getSource().sourceFormat; // 'objectRows'
sm.getData().mapDimension('x'); // 'month'
sm.getData().mapDimension('y'); // 'sales'（模式①）/ 'cups'（模式②）
sm.getData().mapDimensionsAll('defaultedLabel'); // ['sales'] —— 默认标签也听 y 的

第四步：按模式③，看 transform 与认领

模式③画 6 根柱子，顺序 08 月、10 月、07 月、12 月、06 月、09 月（销售额降序）。报告区最后一行列出的月份就是这 6 个，两者必须一致。

现在把 series 里的 datasetId: 'big' 删掉，刷新：柱子立刻变成 12 根、月份恢复原序——系列退回吃第 0 份，transform 全白做。这就是原理先行第七节第一条。想按顺序验证链式引用，再把 fromDatasetId: 'raw' 也删掉，第 1 份 dataset 的输入会缺，实测抛 Error:（生产版消息为空）。

第五步：按模式④，摸一下行布局

模式④的图和模式②几乎一样，但数据形状换了：transposed 是一个「月份在第一行、每行一个指标」的二维数组，靠 dataset.seriesLayoutBy: 'row' 横着读。图例 销售额 / 杯数 来自每行的第一个格子。

做个实验：把 series 改成 []（一个系列都不写）。实测图上没有任何数据图形、系列数 0——行布局不会把「有几行」自动变成「有几个系列」，系列仍要你自己写出来。

第六步：按模式⑤，比较两种改名

模式⑤和模式①是同一份数据、同样的两个不写 encode 的系列，唯一区别是多了 dimensions: [{name, displayName}]。图例从英文变中文，排队规则一点没变（柱仍是 sales、线仍是 cups）。

想验证「直接改列名会空图」，把这段替进去刷新：

dataset: { source: monthly, dimensions: ['月份', '销售额', '杯数', '订单数'] },
series: [{ type: 'bar' }]

实测 446 字节、一根柱子都没有、Console 里一条警告都没有。把 encode 改成下标 {x: 0, y: 1} 也一样是空图——因为取不到值不是编码找不到列，是列本身已经和源里的键脱钩了。

第七步：把缺失日单独拎出来看

#dirty 用的是 dataset + encode，#gap 用的是 series.data——同一个 marchSales 数组、同样两个 null，两条路都画出 29 根柱子。null 的行为不随喂法改变。

数一下轴上的格子：01 日 到 31 日 全在，14 日 15 日 两格只是没有柱。「数据丢了」在图上表现为空格子，不是少两个格子——这就是主线数据为什么保留 null 行而不直接删掉它们。

第八步：数 M，把 connectNulls 钉死

点 切换 connectNulls 按钮，#gapInfo 会打印：

connectNulls=false → 线条 path 数 1，每条里的 M 个数 [2]，符号（小圆点）数 29
connectNulls=true → 线条 path 数 1，每条里的 M 个数 [1]，符号（小圆点）数 29

M 的个数是判据（实测两种情况的 SVG 字节数都是 13,227、d 字符串长度都是 331，看不出区别）。符号数一直是 29——connectNulls 只连线，不会补点：跨过去的那一段两头有线连着，但中间那两个空位仍然没有圆点。

【参数速查】

表一：dataset 的键

表二：系列侧吃数据的键

（series.source 不是合法字段：实测写了等于没写，系列读到 0 行、448 字节空图。）

表三：通道与 encode 取值

不写 encode 时的默认：defaultedLabel 与 defaultedTooltip 都等于 y 那一维（实测 ["sales"]）。

表四：内置 transform

两个必须写的边界：type 前面不要加 echarts:（实测加了抛错，生产版消息是空的 Error:）；filter 少写 dimension、sort 少写 order 都抛错，开发版分别给 Relation condition must has prop "dimension" specified. 和 Sort transform config must has "order" specified.。

表五：四种喂法的选型口诀

表六：data/ 的分层地图（8 个文件，本章起全书共用）

分层思路是真实数仓的思路：明细层能聚合出汇总层，汇总层能算出指标层，任何一层对得上账。本书后面每章取数都从这张表里选，不再临时造数据。

【常见坑】

坑 1：不写 encode，ECharts 替你选错了列

现象：图能出来，但折线贴地、图例显示英文列名、纵轴刻度比预想大十倍。

根因：实测排队规则——第一列当类目，其余数值列按列序发给各系列，列用完了从头重复。你想看的杯数被排在第二个，而纵轴是按最大值（销售额）定的。

修法：所有进入正式项目的 dataset 都显式写 encode，把「哪列接哪个通道」这件事从库里夺回来。顺带写 name，图例才会显示你要的字。

坑 2：在对象数组上把 dimensions 改成中文列名，画出一张空图

现象：不报错、不警告，图上只有坐标轴（实测 446 字节、0 个 <text>、0 根柱）。把 encode 改成按下标写也一样空。

根因：dimensions 数组是重新定义列名。对象数组取值靠 row[列名]，列名一改，源里的 sales/cups 再也取不到，读到的每一列都是空的——这和编码方式无关，所以按下标也救不回来。

修法：改名一律用 dimensions: [{ name: 'sales', displayName: '销售额' }]（实测正常，图例显示中文而取值仍用 sales）。要写 dimensions 数组，就得把源里的键名原样抄一遍，或者改用二维数组喂法。

坑 3：只给一列数据，图画不出来

现象：dataset 里只有一列（{source: {v: [1,2,3]}} 或 [{sales: 1}, {sales: 2}]），柱状图 0 根柱（958 字节）、折线 0 条线（1,503 字节），轴和文字都正常。

根因：ECharts 发现缺维度，会给它补一个名叫 y 的空维度（实测模型读数 dims: ["v","y"]、y 列全为 null）。补上来的这列没有任何值。

修法：类目 + 数值，至少两列。真只有一列数据，就自己补上类目列，或者改走 series.data: [1,2,3]（那会让下标当类目）。

坑 4：饼图不吃 [['甲', 12], ['乙', 8]]

现象：容器高度正常、Console 干净，但饼图是一片空白。

根因：实测这种形状给饼图得到 684 字节的 SVG，里面有三个 <path d="" fill="#000">——元素建了，几何是空的。模型层读数 dims: ["value","value0"]、defaultedLabel: []。同样的数组喂柱状图则会把 甲 当 x 值、12 当 y 值。

修法：饼图的数据用 {name, value} 对象数组，或者用 dataset + encode: {itemName, value}。上面两种实测都是 1,905 字节、两个扇形、标签正常。

坑 5：dataset 写成数组、transform 写到系列上

现象：dataset: rows（直接把数组给它）当场抛 TypeError: Bind must be called on a function；dataset: {} 抛同一个错。

根因：dataset 只能是「一个带 source 的对象」或「这样的对象组成的数组」。裸数组被当成多份 dataset，于是每一项都没有 source。

修法：写成 dataset: { source: rows }。另一例：transform 写在系列上是合法键名、无效写法（实测 12 行全在、一条都没过滤）——它只属于 dataset。

坑 6：encode 写了不存在的维度名，静默用默认列

现象：图照画，但显示的数字不是你指定的那列。什么错都不报。

根因：实测 encode.tooltip: ['不存在'] 之后 defaultedTooltip 回退成 ["sales"]，输出和不写一模一样。

修法：用第三步那句 Console 诊断——sm.getData().mapDimension('y') 直接告诉你这个系列真正用了哪一列。这一行比盯着 option 数一遍可靠。

坑 7：多层 transform 链不写输入，过滤白做

现象：dataset 数组里第 1 份过滤、第 2 份排序，系列吃第 2 份，结果排序生效了但过滤没生效（实测 4 行全在而不是 2 行）。

根因：没写 fromDatasetIndex/fromDatasetId 时，每份 dataset 的输入默认都是第 0 份，不是它的上一层。

修法：要么每层都显式声明输入，要么干脆合并成一层 transform: [filter, sort]（实测结果相同，且不会漏）。更狠的一种组合是过滤条件写错导致 0 行，然后再链一层 sort：实测抛 Error:（开发版 Can not find dimension info via: sales. Existing dimensions: []）——空表上没有维度可排。

坑 8：两份 dataset 都不认领，或者换了筛选条件旧系列还赖着

现象：两个系列画的是同一份数据；或者点按钮换了筛选条件之后，图上系列数没变少。

根因：两条独立规则。前者是「系列默认吃 datasetIndex 0」；后者是第 9 章讲过的默认合并不删数组成员。实测：模式①（2 个系列、1 份 dataset）用默认合并切到模式③（1 个系列、2 份 dataset），结果是 seriesCount 仍是 2、datasetCount 变成 2，图上还是 12 个月。

修法：换数据集时同时写认领关系（series.datasetId），并且用 chart.setOption(option, { replaceMerge: ['dataset', 'series'] })。本章页面五个模式按钮全都这么写。

坑 9：提示框模板里的 {c} 在 dataset 上打印 [object Object]

现象：tooltip.formatter: '{a} | {b} | {c}' 打印出 销售额 | 2023-01-01 | [object Object]。

根因：对象数组源里，一个数据点就是整行对象，{c}（第三个参数＝值）打不出标量。换成二维数组源，同一句模板打印的是整行 2023-01-01,66005,2358。

修法：吃 dataset 时用 encode 指定通道，模板改用 p.value 回调（实测 p.value.sales/p.value.cups 可直接取，输出 66005.33/2358），或者用 @ 语法按维度下标取（实测 {@[1]} 打印 66005.33）。series.data 纯数字数组才适合 {a}{b}{c}（实测输出 销售额 | 甲 | 100）。

【工程文件】

ch10/
├── index.html ← 五按钮对比台 + 两张缺失值小图 + 体检报告区
└── app.js ← fetch → 聚合 → 五种喂法 → 图形计数，约 220 行

跑法（本章必须有服务器，判据见第 6 章）：

node tools/extract.mjs –write # 把本章代码重建成 code/ch10/
node tools/serve.mjs # 打开 http://127.0.0.1:18000/code/ch10/index.html

双击 file:// 打开会停在状态条那句「加载失败」上：fetch 在 file:// 下被浏览器拦掉，这是第 6 章实验过的行为，不是本章代码坏了。

app.js 里四个值得单独指出来的写法：

• toMonthly() 是全书月表的唯一来源。正文里每个「3,126,085.40」都是它跑出来的；sum 里的 r[key] || 0 顺手把四个 null 当 0 加进去了——这对月表无害（缺失月的其它 29 天仍在），但第 13 章讲日均值时必须换成「跳过并计数」。
• countBars() / readLine() 数的是 DOM 里的真图形，所以只在 renderer: 'svg' 下有结果；canvas 渲染下这两个函数返回 null，页面上会打印「请用浏览器打开」。这是有意的：别用 getOption() 判断图画没画出来（第 9 章），要判断图形就数形状。
• 五个模式函数都以 setOption(…, { replaceMerge: ['dataset', 'series'] }) 收尾，因为模式间系列数和 dataset 份数都会变（坑 8）。
• option 字面量全部直接写在 setOption( 的括号里。先存进 const 再传，type: 'bar' 会被 TypeScript 拓宽成 string，第 39 章会报 TS2769。

【练习】

练习 1：把默认标签改成杯数

只允许动 series[0] 一个地方，让模式②的柱子顶上显示杯数而不是销售额。改完用 Console 验证 defaultedLabel。

答案：`series: [{ name: '杯数', type: 'bar', encode: { x: 'month', y: 'cups', label: 'cups' } }, …]`——其实只写 `encode: {x:'month', y:'cups'}` 就够了，因为实测 `defaultedLabel` 恒等于 y 那一维（模式②钉住 `cups` 之后 `defaultedLabel` 自己就变成 `["cups"]`）。要显示两列才需要显式写 `label: ['cups','orders']`，实测标签打印 `110552 69039`（空格分隔）。别忘了 `label: { show: true }`：标签默认不显示，`encode.label` 只决定显示哪一维（实测不写 `show` 时 11,175 字节、写 `show` 后 11,214 字节）。

练习 2：把月表换成日表，看看 openStores 那一列

把 toMonthly(rows, '2025') 换成直接喂 rows 的前 40 条（rows.slice(0, 40)），模式①与模式②各自跑一遍，然后把 encode.y 指向 openStores。

答案：模式①会先给 `sales`、再给 `cups`（第一列 `date` 当类目，与月表同规则）；`encode.y: 'openStores'` 之后折线会变成一条几乎水平的带子——`openStores` 只有 5～12 这一点点范围，而纵轴仍按其它列的数据范围算刻度吗？不：实测**只画 `openStores` 时纵轴上限是 12**（`0, 300, 600, 900, 1200, 1500` 那类刻度是 `orders` 时的）。这题真正要练的是发现「刻度跟着实际编码进来的列走」，所以刻度突变说明编码改对了。四个缺失日会把线断成几段（`connectNulls` 第八步），这是同一个坑的另一副面孔。

练习 3：写一个「只筛促销日」的按钮

加第六个按钮：图上只画 2025 年有促销的那几天（data/sales-daily.json 里 promotion 非 null 的记录），类目轴显示日期，柱高显示 sales，并在 #modeInfo 里打印出记录条数。不许在 JS 里 filter。

答案：要点有三条。① 整形必须交给 `transform`：`dataset: [{ id: 'raw', source: daily2025 }, { id: 'hit', fromDatasetId: 'raw', transform: { type: 'filter', config: { dimension: 'promotion', value: (v) => !!v } } }]`——`value` 运算符收一个谓词函数，这是六种比较符里唯一能写逻辑的那个。② 系列要认领：`{ type: 'bar', datasetId: 'hit', encode: { x: 'date', y: 'sales' } }`，不写就是坑 8。③ 收尾用 `replaceMerge: ['dataset', 'series']`，否则上一个模式的系列赖着不走。条数用 JS 数一遍即可（2025 全年的促销日在报告区那 48 个里，自己按 `date.startsWith('2025')` 筛一遍）。进阶：把 `value` 换成 `reg`——`{dimension: 'promotion', reg: '.'}` 实测也能选出非空项，但 `null` 参与正则匹配的行为不如谓词清楚。

【小结】

• 数据只有两扇门：series.data（内部形状 original，没有列名可言）和 dataset.source（arrayRows / objectRows / keyedColumns）。七种写法里六种画出逐字符相同的图（图形指纹 1,681 字符），唯一例外是 series.data 的对象数组——它必须额外补 xAxis.data。
• 三个词分清就不乱：维度是列，系列是 series[i]，通道是图表类型要的槽位。不写 encode 就是让库里替你排队：第一列当类目，其余数值列按列序发，用完就重复。
• encode 是本章性价比最高的一行配置：它不改数据，只改「哪列接哪条通道」，顺带把纵轴刻度和默认标签/提示框的内容一起定下来。label 和 tooltip 是两条互不相干的通道，写错列名不会报错——用 sm.getData().mapDimension('y') 验。
• 改名请用 displayName，不要用 dimensions 直接改列名（对象数组上会得到一张 446 字节的空图）。
• dataset 的价值在一份表喂多个系列与 transform 整形。记四条：系列默认只吃第 0 份；transform 只属于 dataset；多层链的输入必须用 fromDatasetIndex/fromDatasetId 显式声明（缺省是第 0 份，不是上一层）；transform 数组按书写顺序执行。内置整形器只有 filter 和 sort，写 type 时不要加 echarts: 前缀。
• 脏值有一条统一规则和三个例外：规则是「转不出数字的一律当空，不画、不报错」（null/undefined/'-'/空串/带单位字符串全一样，且 series.data 与 dataset 行为一致）。例外是：字符串数字会被当真数字用；0/false/true 会被画出来（0、0、1）；饼图对空值的容忍度更低。折线断没断只看 d 里 M 的个数，字节数一点也不会变。
• 主线数据从本章起正式上岗。data/ 的 8 个文件按主数据／明细层／汇总层／指标层分好，sales-daily.json 那 1,096 条是全书最常用的那份——它的四个缺失日、48 个促销日和 openStores = 0 的故障日，第 13 章和第 33 章还会回来。

数据能喂进去了，但每次 fetch 回来都要 init 一个新实例吗？一个页面放四张图要不要各管各的销毁？下一章处理实例本身：echarts.init 的参数、重复 init 的警告、resize 的正确姿势，以及单页应用里最容易出事的那条——忘记 dispose()。
