MOS管米勒效应是什么？高频开关最头疼的陷阱，一次性讲透

一、先看现象：示波器上那个“平台”

做过开关电源、电机驱动或逆变器的工程师，大概率在示波器上见过这样的波形：

给 MOS 管栅极加上驱动电压，Vgs 却不像是 RC 充电那样一路平滑上升，而是在某个电压附近“卡住”一小段时间，形成一个近乎水平的平台。与此同时，漏源电压 Vds 正以极快的速度跌落。

这个平台，就是 米勒平台（Miller Plateau）。它背后站着的，是今天的主角——米勒效应。

二、米勒效应是什么？

要理解米勒效应，先看 MOS 管内部的三只“看不见的电容”：

·  Cgs：栅极—源极电容

·  Cgd：栅极—漏极电容，也就是常说的米勒电容

·  Cds：漏极—源极电容

其中 Cgd 很特别：它跨接在栅极和漏极之间，也就是输入端（栅极）与输出端（漏极）之间，形成了一条负反馈通路。

米勒效应的核心：当一个电容跨接在放大电路的输入与输出之间时，输入端“看到的”等效电容会被放大成 (1 + 放大倍数) 倍。

对 MOS 管而言，开关过程中漏极电压 Vds 变化剧烈（高压→接近 0V，或反之），这个变化通过 Cgd 反馈回栅极。于是栅极看到的等效输入电容近似为：

Cin ≈ Cgs + Cgd × (1 + A)

其中 A 与漏极电压摆幅 dVds/dt 相关。漏极电压变化越猛、Cgd 越大，栅极被“拖住”得就越厉害。

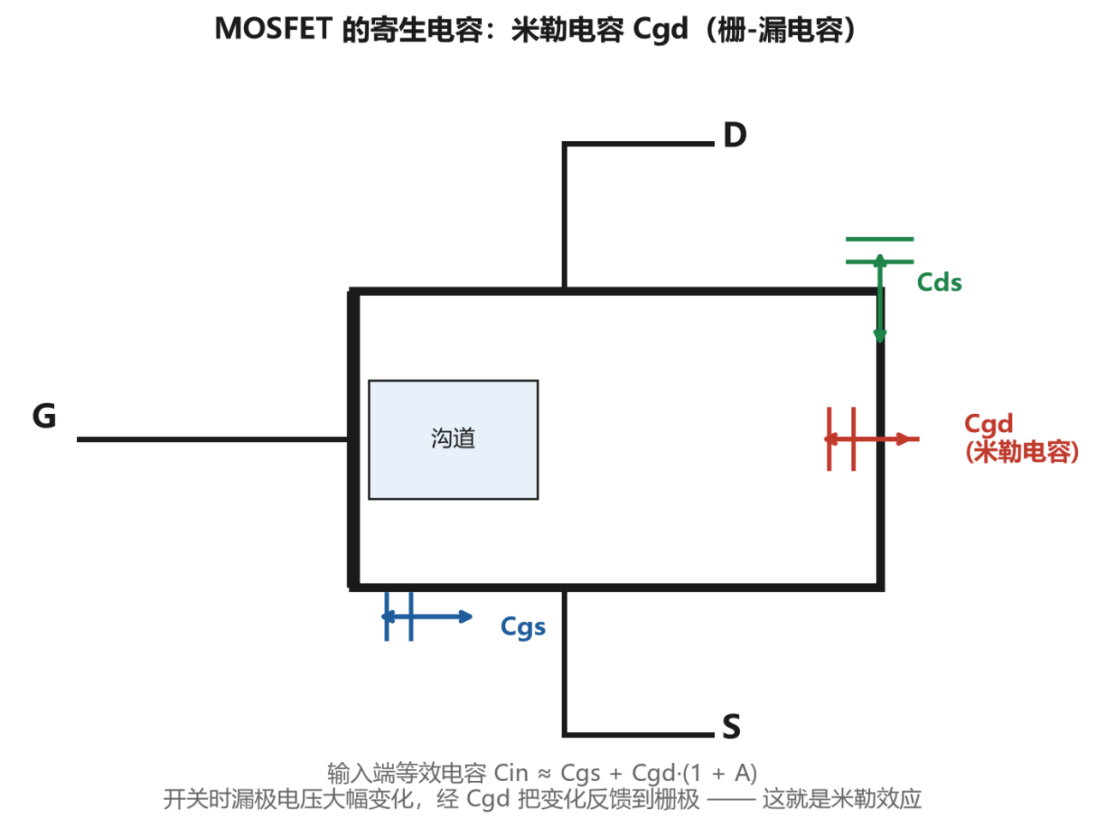

寄生电容：Cgd 就是米勒电容，跨接在栅极与漏极之间

三、米勒平台是怎么产生的？

以 N 沟道增强型 MOS 管开通为例，驱动电压开始升高，整个过程大致分为四段：

阶段① 充 Cgs（0 → Vth）：Vgs 从 0 升到阈值电压 Vth，此时 MOS 管尚未导通，漏极电流 Id≈0，漏极电压维持高位。这段驱动电流主要给 Cgs 充电。

阶段② Id 上升（Vth → 米勒平台电压 Vgp）：Vgs 超过 Vth，MOS 管开始导通，Id 上升，但此时 Vds 变化还不大。

阶段③ 米勒平台（Vgs 被“钉住”，Vds 快速下降）：这是关键的一段。漏极电压 Vds 开始快速下降，产生很大的 dVds/dt，这个变化经 Cgd 产生一个反向电流回灌到栅极：

i = Cgd × dVds/dt

这个电流方向与驱动电流相反，把栅极电压“钳”在米勒平台电压 Vgp 附近不动。这段时间里，驱动电流几乎全部用于给 Cgd 放电/充电，而不是抬升 Vgs。Vgs 保持水平——这就是米勒平台。

阶段④ 完全导通：米勒平台结束，Vds 已经降到底，Vgs 继续上升至驱动电压 Vdr，MOS 管完全导通，进入低阻状态。

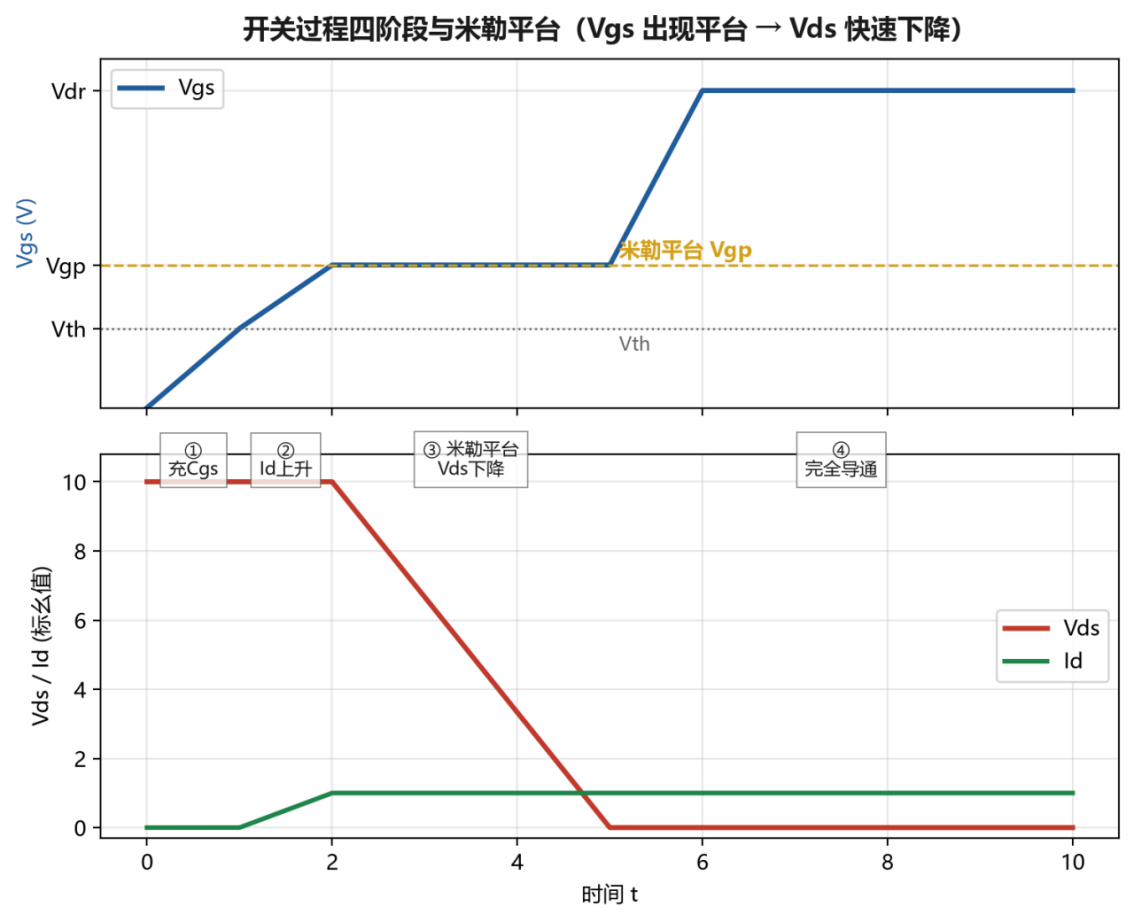

 开关过程四阶段：阶段③ Vgs 出现平台，Vds 快速下降

一句话总结：米勒平台期，本质是驱动电流在跟 Cgd 这个“反馈电容”较劲。

四、为什么说它是高频开关最头疼的陷阱？
1. 开关损耗直线上升。开关损耗发生在 Vds 和 Id 同时较大的交叠区域。米勒平台延长了开通/关断时间，导致交叠时间变长，单次开关损耗增加。而且开关损耗与频率近似成正比：

                                                  Psw ≈ ½ × Vds × Id × (tr + tf) × f

频率越高，同样的米勒延迟被“乘以”的次数越多，损耗越不可接受。高频化是当前电源小型化的重要方向，米勒效应就成了高频化路上绕不开的坎。
2. EMI 与振铃。米勒平台期间的 dVds/dt 很大，既带来传导/辐射 EMI，也可能在寄生电感上引起振铃，恶化电磁兼容性。
3. 桥臂串扰 / 误导通。在半桥、全桥、图腾柱 PFC 等拓扑里，上管快速开关的 dv/dt 会经米勒电容 Cgd 耦合到同桥臂下管的栅极，可能把下管“误触发”导通，造成桥臂直通（shoot-through）。轻则异常发热，重则炸管——这是高频桥式电路最危险的隐患之一。
4. 驱动设计难度加大。米勒电容要求驱动电路在开关瞬间提供足够的峰值电流，否则开关慢、损耗大。

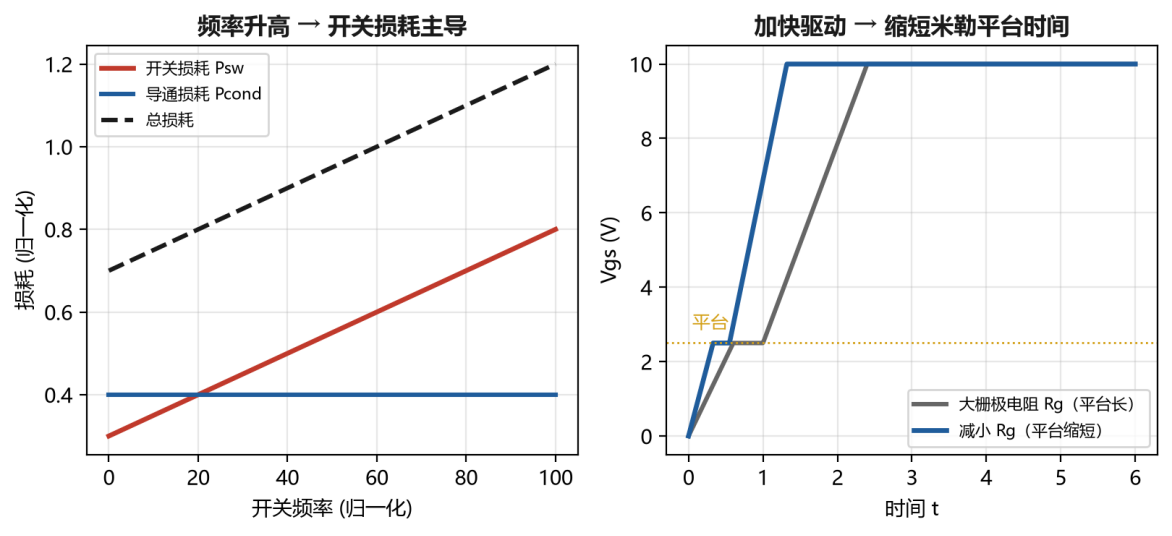

 频率升高，开关损耗随频率线性增长、逐渐主导总损耗；加快驱动可缩短米勒平台时间

五、工程上怎么应对？
米勒效应无法消除，只能“管理”。常见思路有以下几种：
1. 选型：选低 Qg、低米勒电荷的管子。数据手册里的栅极电荷 Qg（以及 Qgd）比 Ciss/Crss 更能反映实际驱动需求。选 Qgd 小的管子，米勒平台短，开关更快。

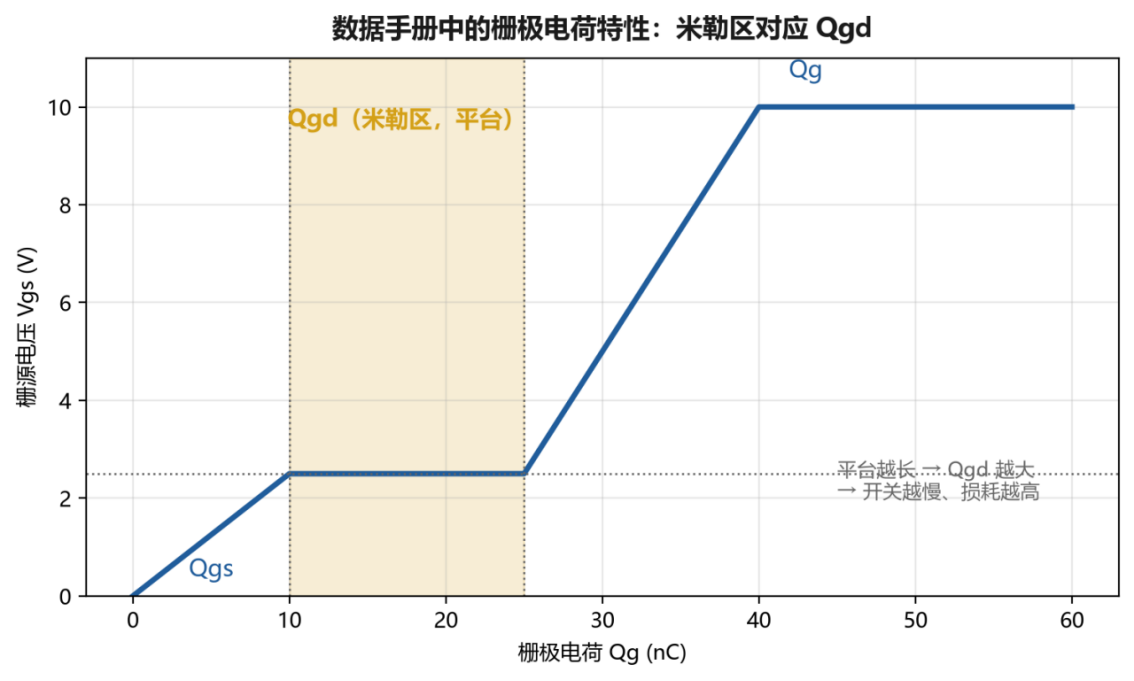

栅极电荷特性：中间的米勒区对应 Qgd，平台越长、开关越慢、损耗越高

2. 提高驱动能力。选用驱动电流更大、峰值电流更高的栅极驱动芯片，加快 Cgd 的充放电，缩短平台时间。
3. 优化栅极电阻 Rg。减小 Rg 能加快开关、缩短平台，但会增大 di/dt、dv/dt，可能加剧 EMI 和振铃。需要在损耗与 EMI 之间取平衡，必要时用开通/关断分离电阻分别控制。
4. 米勒钳位（Miller Clamp）。在驱动芯片内部或外部加钳位电路，在米勒平台期把栅极电压钳在安全电平，防止误导通，尤其适合桥式拓扑。
5. 负压关断。关断时给栅极加负偏压（如 -5V），增强抗米勒串扰的余量，避免同桥臂管子被误触发。
6. 改善布线与缓冲。降低驱动回路和功率回路的寄生电感；必要时加 RCD 吸收/缓冲电路，抑制 dv/dt 和振铃。

六、总结
·  米勒效应的根源是 Cgd（米勒电容），它把漏极的电压变化反馈回栅极；
·  它带来米勒平台，延长开关时间、抬高开关损耗、引发 EMI 和桥臂串扰；
·  高频开关场景下，米勒效应的影响被频率“放大”，成为最头疼的问题之一；
·  应对的核心是“管住 Cgd 的影响”：选低 Qgd 的器件、增强驱动、优化 Rg、加米勒钳位、负压关断、改善布局。
理解米勒效应，不是为了绕开它，而是让你在设计驱动和选型时，清楚地知道每一步的代价。这也是做好高频开关电源的第一步。
