📝 博客写手专家

ELF程序加载与动态链接原理：从磁盘上的“0地址”到CPU取指执行的全链路拆解

——一堂把编译原理、文件系统、内存管理、进程加载串成线的硬核课

引言：为什么你写的C代码跑起来，远比“编译-运行”四个字复杂得多？

很多初学者以为，程序的生命周期不过是 gcc hello.c -o hello 然后 ./hello。但这堂课会把这一过程彻底拆开：你的代码是如何在磁盘上拥有“地址”的？可执行文件凭什么不是简单的“代码+数据”堆在一起？操作系统怎么知道该把哪段加载到哪里？动态库凭什么能被“共享”？以及，为什么你敲下的 main 函数，根本不是程序运行的真正起点？

这篇文章将基于课堂实录与板书，完整梳理从源码到进程、从静态链接到动态共享的每一个关键节点。我们会保留课堂上所有的实战命令（readelf、objdump、ldd）、经典示例（hello.c + code.c 链接实验）和那些容易被忽略的“零碎知识点”——包括为什么 .bss 段 Better Save Space，为什么内存管理的基本单位 4KB 决定了 Section 合并成 Segment 的必然性，以及 _start 函数在调用你的 main 之前到底偷偷干了多少脏活累活。

一、ELF文件格式：可执行程序不是“代码+数据”那么简单

1.1 四大组成部分与“双重视角”

一个 ELF（Executable and Linkable Format）可执行程序由四大块构成：

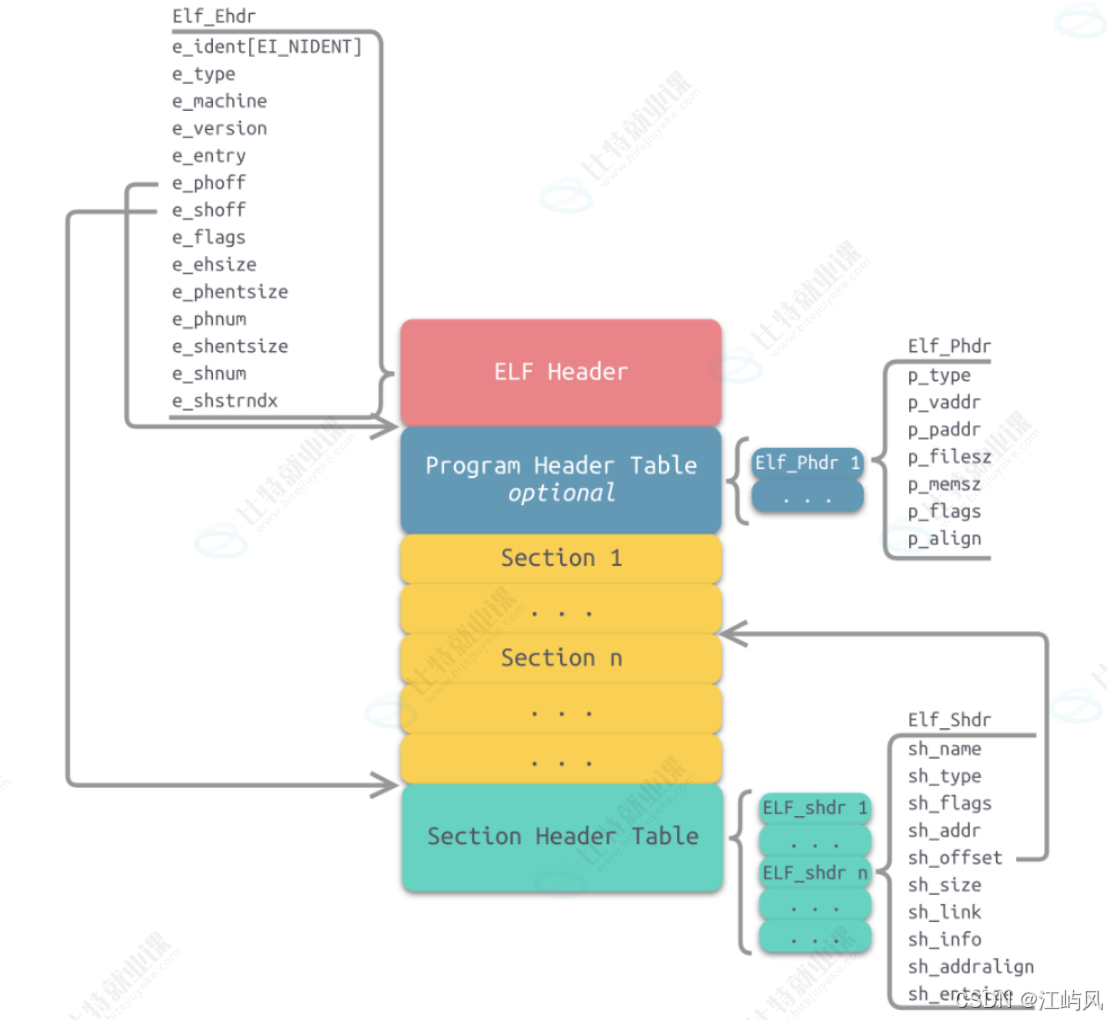

📌下面是ELF文件格式预览图：

这里有一个贯穿全文的核心思想：ELF 文件存在两个视角。

• 编译与链接视角：关心 Section Header Table。链接器把多个 .o 文件的 Section 合并，形成最终的可执行文件。
• 执行与加载视角：关心 Program Header Table。操作系统不关心你有 30 个 Section，它只关心该把哪些东西打包成几个 Segment 塞进内存。

1.2 Section 与 Segment：为什么要“合并”？

课堂上老师用 readelf -S /usr/bin/ls 做了一个现场实验。输出显示 ls 命令足足有 30 个 Section（从 0 编号到 29）。但操作系统能直接把这 30 个小碎块分别加载进内存吗？

不能。因为内存管理的基本单位是 4KB（一页）。 磁盘与内存进行 I/O 交互时，基本单位也是 4KB。如果一个 .text 只有 1KB、一个 .rodata 只有 512 字节，各自独占一页，内存会迅速被碎片撑爆。老师举了一个精确的例子：

假设代码段实际占 4097 字节，只读数据占 512 字节。如果不合并，代码段要占两页（4096+1 各一页），只读数据独占一页，总共 3 页。但如果把 .text 和 .rodata 合并成一个 Segment，总共 4609 字节，只需 2 页 即可装下。

这就是 Section 合并为 Segment 的根本原因：减少页面碎片，提高内存利用率，同时基于权限实现访问控制（代码只读、数据可写、堆栈可执行等权限控制）。

用 readelf -l /usr/bin/ls 验证，原本的 30 个 Section 被合并成了 9 个 Program Header（Segment）。输出中的 Section to Segment mapping 清晰显示了 .text、.rodata 合并为只读可执行的代码段，.data、.bss 合并为可读写的数据段。

1.3 BSS 段：Better Save Space

课堂上对 .bss 的讲解非常生动。全局变量分两种：已初始化和未初始化。已初始化的必须记录具体值（如 int a = 10），存在 .data。但未初始化的（如 int b;），默认值全是 0。

如果定义了 50 个未初始化的 int，难道要在磁盘上记录 50 个 0 吗？没必要。.bss 在磁盘上只记录一个总大小（比如 50），加载到内存时再一次性开辟 50×4=200 字节并清零。

.bss 的全称被老师戏称为 Better Save Space——它节省的是磁盘空间。加载时才真正展开并初始化清零，这也是为什么未初始化全局变量天生为 0 的底层机制。

1.4 ELF Header 的 Magic 与入口地址

用 readelf -h 读取 /usr/bin/ls，你会看到：

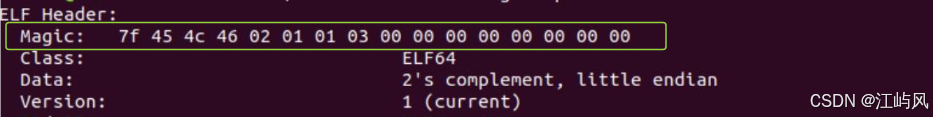

• Magic：文件开头一串固定魔数（如 7f 45 4c 46），操作系统靠它判断“这货是不是 ELF”。几乎所有二进制格式（图片、音乐、视频）开头都有 Magic，类似于文件的“身份证”。

• Entry point address：程序的入口地址。对于 ls，它是一个类似 0x401430 的虚拟地址。这个地址指向的不是你的 main 函数，而是 _start。后文会详细展开。

下面是 ELF 文件的双重视角与 Section 合并为 Segment 的示意图：

#mermaid-svg-Tleiinxoa3wUfc0M{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-Tleiinxoa3wUfc0M .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-Tleiinxoa3wUfc0M .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-Tleiinxoa3wUfc0M .error-icon{fill:#552222;}#mermaid-svg-Tleiinxoa3wUfc0M .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-Tleiinxoa3wUfc0M .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-Tleiinxoa3wUfc0M .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-Tleiinxoa3wUfc0M .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-Tleiinxoa3wUfc0M .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-Tleiinxoa3wUfc0M .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-Tleiinxoa3wUfc0M .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-Tleiinxoa3wUfc0M .marker{fill:#333333;stroke:#333333;}#mermaid-svg-Tleiinxoa3wUfc0M .marker.cross{stroke:#333333;}#mermaid-svg-Tleiinxoa3wUfc0M svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-Tleiinxoa3wUfc0M p{margin:0;}#mermaid-svg-Tleiinxoa3wUfc0M .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-Tleiinxoa3wUfc0M .cluster-label text{fill:#333;}#mermaid-svg-Tleiinxoa3wUfc0M .cluster-label span{color:#333;}#mermaid-svg-Tleiinxoa3wUfc0M .cluster-label span p{background-color:transparent;}#mermaid-svg-Tleiinxoa3wUfc0M .label text,#mermaid-svg-Tleiinxoa3wUfc0M span{fill:#333;color:#333;}#mermaid-svg-Tleiinxoa3wUfc0M .node rect,#mermaid-svg-Tleiinxoa3wUfc0M .node circle,#mermaid-svg-Tleiinxoa3wUfc0M .node ellipse,#mermaid-svg-Tleiinxoa3wUfc0M .node polygon,#mermaid-svg-Tleiinxoa3wUfc0M .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-Tleiinxoa3wUfc0M .rough-node .label text,#mermaid-svg-Tleiinxoa3wUfc0M .node .label text,#mermaid-svg-Tleiinxoa3wUfc0M .image-shape .label,#mermaid-svg-Tleiinxoa3wUfc0M .icon-shape .label{text-anchor:middle;}#mermaid-svg-Tleiinxoa3wUfc0M .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-Tleiinxoa3wUfc0M .rough-node .label,#mermaid-svg-Tleiinxoa3wUfc0M .node .label,#mermaid-svg-Tleiinxoa3wUfc0M .image-shape .label,#mermaid-svg-Tleiinxoa3wUfc0M .icon-shape .label{text-align:center;}#mermaid-svg-Tleiinxoa3wUfc0M .node.clickable{cursor:pointer;}#mermaid-svg-Tleiinxoa3wUfc0M .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-Tleiinxoa3wUfc0M .arrowheadPath{fill:#333333;}#mermaid-svg-Tleiinxoa3wUfc0M .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-Tleiinxoa3wUfc0M .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-Tleiinxoa3wUfc0M .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Tleiinxoa3wUfc0M .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-Tleiinxoa3wUfc0M .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Tleiinxoa3wUfc0M .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-Tleiinxoa3wUfc0M .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-Tleiinxoa3wUfc0M .cluster text{fill:#333;}#mermaid-svg-Tleiinxoa3wUfc0M .cluster span{color:#333;}#mermaid-svg-Tleiinxoa3wUfc0M div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-Tleiinxoa3wUfc0M .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-Tleiinxoa3wUfc0M rect.text{fill:none;stroke-width:0;}#mermaid-svg-Tleiinxoa3wUfc0M .icon-shape,#mermaid-svg-Tleiinxoa3wUfc0M .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Tleiinxoa3wUfc0M .icon-shape p,#mermaid-svg-Tleiinxoa3wUfc0M .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-Tleiinxoa3wUfc0M .icon-shape .label rect,#mermaid-svg-Tleiinxoa3wUfc0M .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Tleiinxoa3wUfc0M .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-Tleiinxoa3wUfc0M .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-Tleiinxoa3wUfc0M :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

合并 Section

按权限映射

内存中的 Segment

代码段（R E）.text + .rodata 合并

数据段（RW）.data + .bss 合并

执行与加载视角（Program Header Table）

操作系统按 Segment 加载

编译与链接视角（Section Header Table）

链接器合并 Section

磁盘上的 ELF 文件

30 个 Section.text / .rodata / .data / .bss …

图解： 磁盘上的 30 个 Section 通过两个视角被处理——链接器按 Section 合并，操作系统按 Segment 加载，最终在内存中形成只读的代码段与可读写的数据段。

二、静态链接：符号解析与地址重定位

静态链接的本质，是把多个 .o 文件和静态库“糊”成一个独立的可执行文件。课上用 hello.c 和 code.c 做了一个极简但足够说明问题的实验。

2.1 实验环境：两个 C 文件，三个编译阶段

/* hello.c */
int run(); /* 声明外部函数 */
int main() {
printf("hello");
run();
return 0;
}

/* code.c */
int run() {
printf("run func");
return 0;
}

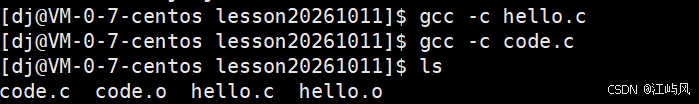

编译为 .o：

gcc -c hello.c -o hello.o
gcc -c code.c -o code.o

2.2 符号表：Defined vs Undefined

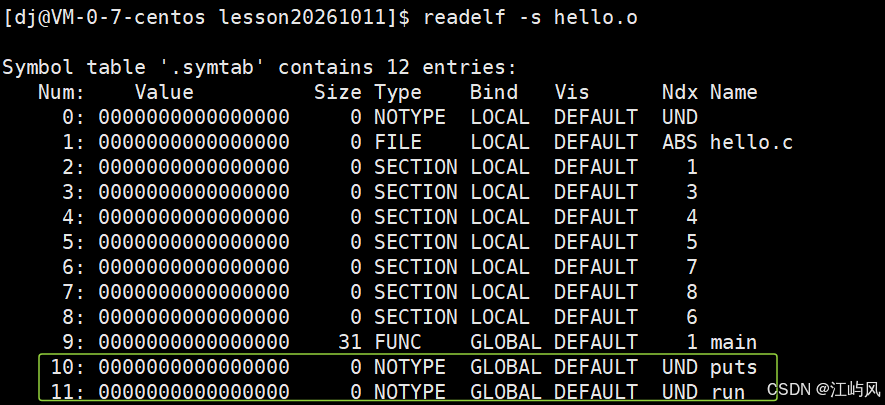

用 readelf -s hello.o 查看符号表：

• main、printf（实际底层是 _fputs 等）在 hello.o 中标记为 UND（Undefined）——我不知道它们在哪。

• run 同样标记为 UND，因为 hello.c 里没有它的定义。

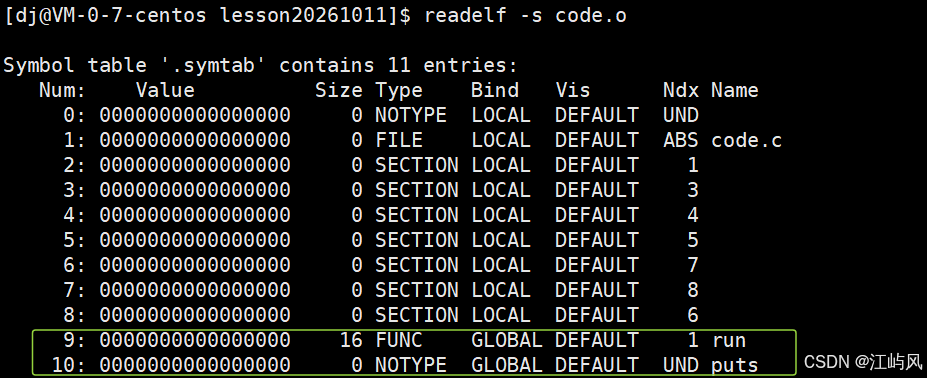

而在 code.o 中，run 被标记为 FUNC 且已定义。链接器的核心工作就是：拿着自己未定义的符号，去其他模块找定义。

2.3 地址重定位：call 后面为什么先是 0？

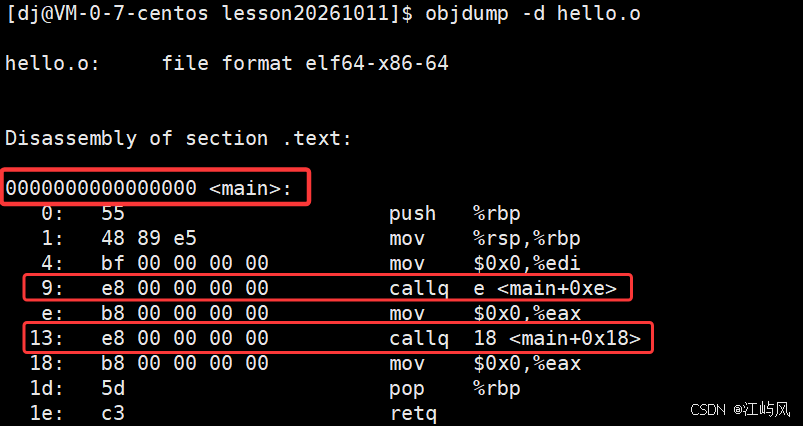

用 objdump -d hello.o 反汇编，查看 main 函数里的调用：

call 0 <?printf>
call 0 <run>

老师强调：编译阶段根本不知道 printf 和 run 在内存的哪个位置，所以编译器只能把跳转地址暂时填成 0。这个 0 是一个占位符。

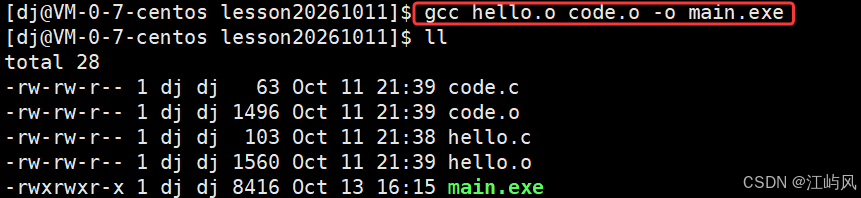

当执行链接：

gcc hello.o code.o -o main.exe

链接器完成两件事：

链接后再 objdump -d main.exe，你会看到 call 指令后面的地址已经被填上了真实的虚拟地址。这个过程就叫“链接时地址重定位”。

也正因 .o 文件里的地址在链接时会被“重新修改”，.o 被称为可重定位目标文件（Relocatable Object File）。

下面是静态链接中符号解析与地址重定位的完整流程：

#mermaid-svg-GN2VoRr2yn1QsvV1{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-GN2VoRr2yn1QsvV1 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-GN2VoRr2yn1QsvV1 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-GN2VoRr2yn1QsvV1 .error-icon{fill:#552222;}#mermaid-svg-GN2VoRr2yn1QsvV1 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-GN2VoRr2yn1QsvV1 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-GN2VoRr2yn1QsvV1 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-GN2VoRr2yn1QsvV1 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-GN2VoRr2yn1QsvV1 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-GN2VoRr2yn1QsvV1 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-GN2VoRr2yn1QsvV1 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-GN2VoRr2yn1QsvV1 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-GN2VoRr2yn1QsvV1 .marker.cross{stroke:#333333;}#mermaid-svg-GN2VoRr2yn1QsvV1 svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-GN2VoRr2yn1QsvV1 p{margin:0;}#mermaid-svg-GN2VoRr2yn1QsvV1 .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-GN2VoRr2yn1QsvV1 .cluster-label text{fill:#333;}#mermaid-svg-GN2VoRr2yn1QsvV1 .cluster-label span{color:#333;}#mermaid-svg-GN2VoRr2yn1QsvV1 .cluster-label span p{background-color:transparent;}#mermaid-svg-GN2VoRr2yn1QsvV1 .label text,#mermaid-svg-GN2VoRr2yn1QsvV1 span{fill:#333;color:#333;}#mermaid-svg-GN2VoRr2yn1QsvV1 .node rect,#mermaid-svg-GN2VoRr2yn1QsvV1 .node circle,#mermaid-svg-GN2VoRr2yn1QsvV1 .node ellipse,#mermaid-svg-GN2VoRr2yn1QsvV1 .node polygon,#mermaid-svg-GN2VoRr2yn1QsvV1 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-GN2VoRr2yn1QsvV1 .rough-node .label text,#mermaid-svg-GN2VoRr2yn1QsvV1 .node .label text,#mermaid-svg-GN2VoRr2yn1QsvV1 .image-shape .label,#mermaid-svg-GN2VoRr2yn1QsvV1 .icon-shape .label{text-anchor:middle;}#mermaid-svg-GN2VoRr2yn1QsvV1 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-GN2VoRr2yn1QsvV1 .rough-node .label,#mermaid-svg-GN2VoRr2yn1QsvV1 .node .label,#mermaid-svg-GN2VoRr2yn1QsvV1 .image-shape .label,#mermaid-svg-GN2VoRr2yn1QsvV1 .icon-shape .label{text-align:center;}#mermaid-svg-GN2VoRr2yn1QsvV1 .node.clickable{cursor:pointer;}#mermaid-svg-GN2VoRr2yn1QsvV1 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-GN2VoRr2yn1QsvV1 .arrowheadPath{fill:#333333;}#mermaid-svg-GN2VoRr2yn1QsvV1 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-GN2VoRr2yn1QsvV1 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-GN2VoRr2yn1QsvV1 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-GN2VoRr2yn1QsvV1 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-GN2VoRr2yn1QsvV1 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-GN2VoRr2yn1QsvV1 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-GN2VoRr2yn1QsvV1 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-GN2VoRr2yn1QsvV1 .cluster text{fill:#333;}#mermaid-svg-GN2VoRr2yn1QsvV1 .cluster span{color:#333;}#mermaid-svg-GN2VoRr2yn1QsvV1 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-GN2VoRr2yn1QsvV1 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-GN2VoRr2yn1QsvV1 rect.text{fill:none;stroke-width:0;}#mermaid-svg-GN2VoRr2yn1QsvV1 .icon-shape,#mermaid-svg-GN2VoRr2yn1QsvV1 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-GN2VoRr2yn1QsvV1 .icon-shape p,#mermaid-svg-GN2VoRr2yn1QsvV1 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-GN2VoRr2yn1QsvV1 .icon-shape .label rect,#mermaid-svg-GN2VoRr2yn1QsvV1 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-GN2VoRr2yn1QsvV1 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-GN2VoRr2yn1QsvV1 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-GN2VoRr2yn1QsvV1 :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

可执行文件 main.exe

链接阶段

编译阶段

源码

hello.cmain() 调用 printf、run

code.crun() 定义

hello.omain: call 0 call 0

code.orun: FUNC 已定义

合并 Section.text / .data

符号解析UND → 找到定义

地址重定位call 0 → call 0x400520

call 0x400520真实虚拟地址已填入

图解： 编译阶段 call 后的地址是占位符 0；链接阶段完成 Section 合并、符号解析与地址重定位，最终把真实虚拟地址填入 call 指令。

三、程序加载与虚拟地址空间：程序没有加载前，有地址吗？

这是课堂上抛出的一个核心思考题，也是很多操作系统的“分水岭”知识点。

3.1 有！磁盘上的逻辑地址，就是虚拟地址的“预览版”

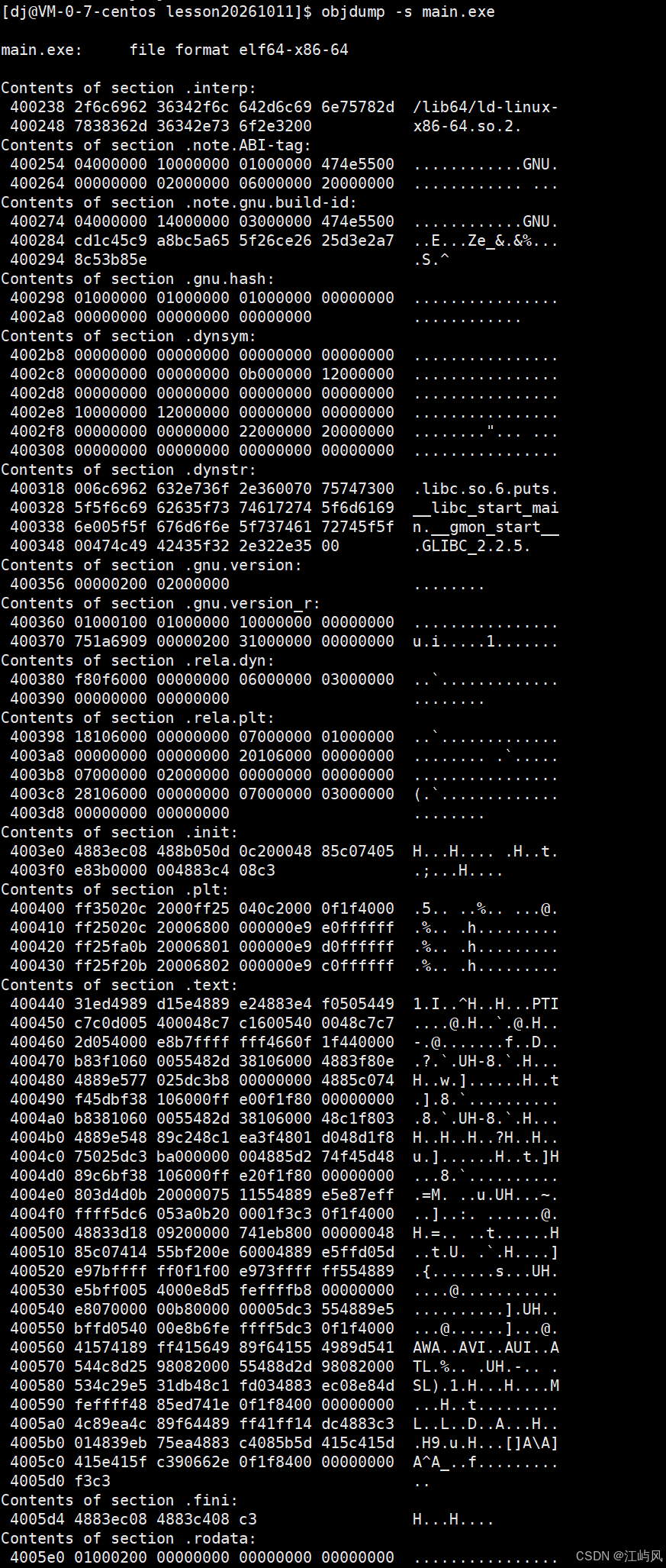

用 objdump -s 反汇编任何一个可执行程序（如 main.exe），最左侧会看到一连串地址：0x4003c8、0x4003d0、0x4003f0……

这些地址是什么？它们是程序在磁盘上就已经确定的编制。现代操作系统采用 平坦模式（Flat Model），即可执行程序内部从 0 开始统一编址。这个磁盘上的地址称为逻辑地址或线性地址。

在 Linux 系统下，逻辑地址（磁盘视角）、虚拟地址（操作系统视角）、物理地址（真实内存视角）三位一体。只是在磁盘上我们习惯叫逻辑地址，加载到内存语境后（在PCB等那边），它们就是虚拟地址。程序还没加载时，内部函数调用的地址就已经编好了——否则链接器凭什么重写 call 指令？

3.2 加载四步曲：从文件系统到 CPU 取指

老师用一张大图把加载流程串了起来：

第一步：文件系统定位
操作系统通过路径解析找到 inode，进而找到磁盘上的数据块（Data Block）。可执行程序本质上也是文件，也要走文件系统这一套。

第二步：创建进程骨架
内核创建 task_struct（PCB）、mm_struct（内存描述符）、vm_area_struct 链表（虚拟内存区域）。此时进程有了“户口”，但地址空间还是空的。

第三步：初始化地址空间与页表映射
操作系统读取 ELF 的 Program Header Table，用每个 Segment 的虚拟起止地址（start ~ end）去初始化 vm_area_struct 的各个区域（代码区、数据区、BSS 区等）。随后把代码和数据加载到物理内存，建立页表映射——页表左半边是虚拟地址，右半边是物理地址。

第四步：CPU 启动执行
读取 ELF Header 中的 Entry Point（即 _start 的虚拟地址，如 0x400430），把它填入 CPU 的指令寄存器（EIP/RIP）。CPU 开始取指执行。

3.3 权限管理与页表初始化

操作系统并不“认识”哪个区域是代码、哪个是数据，它只读 ELF 的 Program Header。如果某个 Segment 标记为 R E（只读、可执行），操作系统初始化页表时就把这段映射为只读；如果标记为 RW，则赋予读写权限。程序的权限管理，在加载那一刻就由 ELF 格式决定了。

3.4 一个极易忽略的细节：_start 才是入口

很多同学以为程序入口是 main。但通过 objdump 和 readelf -h 都能看到，Entry Point 指向的是 _start。_start 由链接器（或 C 运行时库）提供，它的职责包括：

• 设置栈帧；
• 初始化 .data 段（把初始化的全局变量搬到位）；
• 清零 .bss 段；
• 打开标准输入、标准输出、标准错误；
• 调用动态链接器，加载依赖的动态库；
• 最后调用 libc_start_main，进而调用用户写的 main。

你的 main 函数执行完毕后，控制权回到 _start 的收尾逻辑，处理返回值并调用 exit 终止进程。main 只是“被调用者”。

下面是程序加载四步曲的完整流程，从文件系统定位到 CPU 取指执行：

#mermaid-svg-MDEZpS1jP6Bac7Pr{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-MDEZpS1jP6Bac7Pr .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-MDEZpS1jP6Bac7Pr .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-MDEZpS1jP6Bac7Pr .error-icon{fill:#552222;}#mermaid-svg-MDEZpS1jP6Bac7Pr .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-MDEZpS1jP6Bac7Pr .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-MDEZpS1jP6Bac7Pr .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-MDEZpS1jP6Bac7Pr .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-MDEZpS1jP6Bac7Pr .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-MDEZpS1jP6Bac7Pr .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-MDEZpS1jP6Bac7Pr .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-MDEZpS1jP6Bac7Pr .marker{fill:#333333;stroke:#333333;}#mermaid-svg-MDEZpS1jP6Bac7Pr .marker.cross{stroke:#333333;}#mermaid-svg-MDEZpS1jP6Bac7Pr svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-MDEZpS1jP6Bac7Pr p{margin:0;}#mermaid-svg-MDEZpS1jP6Bac7Pr .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-MDEZpS1jP6Bac7Pr .cluster-label text{fill:#333;}#mermaid-svg-MDEZpS1jP6Bac7Pr .cluster-label span{color:#333;}#mermaid-svg-MDEZpS1jP6Bac7Pr .cluster-label span p{background-color:transparent;}#mermaid-svg-MDEZpS1jP6Bac7Pr .label text,#mermaid-svg-MDEZpS1jP6Bac7Pr span{fill:#333;color:#333;}#mermaid-svg-MDEZpS1jP6Bac7Pr .node rect,#mermaid-svg-MDEZpS1jP6Bac7Pr .node circle,#mermaid-svg-MDEZpS1jP6Bac7Pr .node ellipse,#mermaid-svg-MDEZpS1jP6Bac7Pr .node polygon,#mermaid-svg-MDEZpS1jP6Bac7Pr .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-MDEZpS1jP6Bac7Pr .rough-node .label text,#mermaid-svg-MDEZpS1jP6Bac7Pr .node .label text,#mermaid-svg-MDEZpS1jP6Bac7Pr .image-shape .label,#mermaid-svg-MDEZpS1jP6Bac7Pr .icon-shape .label{text-anchor:middle;}#mermaid-svg-MDEZpS1jP6Bac7Pr .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-MDEZpS1jP6Bac7Pr .rough-node .label,#mermaid-svg-MDEZpS1jP6Bac7Pr .node .label,#mermaid-svg-MDEZpS1jP6Bac7Pr .image-shape .label,#mermaid-svg-MDEZpS1jP6Bac7Pr .icon-shape .label{text-align:center;}#mermaid-svg-MDEZpS1jP6Bac7Pr .node.clickable{cursor:pointer;}#mermaid-svg-MDEZpS1jP6Bac7Pr .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-MDEZpS1jP6Bac7Pr .arrowheadPath{fill:#333333;}#mermaid-svg-MDEZpS1jP6Bac7Pr .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-MDEZpS1jP6Bac7Pr .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-MDEZpS1jP6Bac7Pr .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-MDEZpS1jP6Bac7Pr .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-MDEZpS1jP6Bac7Pr .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-MDEZpS1jP6Bac7Pr .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-MDEZpS1jP6Bac7Pr .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-MDEZpS1jP6Bac7Pr .cluster text{fill:#333;}#mermaid-svg-MDEZpS1jP6Bac7Pr .cluster span{color:#333;}#mermaid-svg-MDEZpS1jP6Bac7Pr div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-MDEZpS1jP6Bac7Pr .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-MDEZpS1jP6Bac7Pr rect.text{fill:none;stroke-width:0;}#mermaid-svg-MDEZpS1jP6Bac7Pr .icon-shape,#mermaid-svg-MDEZpS1jP6Bac7Pr .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-MDEZpS1jP6Bac7Pr .icon-shape p,#mermaid-svg-MDEZpS1jP6Bac7Pr .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-MDEZpS1jP6Bac7Pr .icon-shape .label rect,#mermaid-svg-MDEZpS1jP6Bac7Pr .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-MDEZpS1jP6Bac7Pr .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-MDEZpS1jP6Bac7Pr .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-MDEZpS1jP6Bac7Pr :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

CPU

ELF 解析

内核

文件系统

路径解析 → inode找到磁盘数据块

创建 task_struct（PCB）mm_struct、vm_area_struct

初始化地址空间建立页表映射虚拟地址 ↔ 物理地址

读取 Program Header Table按 Segment 权限映射

读取 Entry Point_start 虚拟地址

EIP/RIP 填入 _start 地址开始取指执行

图解： 操作系统先通过文件系统定位 ELF，创建进程骨架，再按 Program Header 初始化地址空间与页表，最后把 _start 的虚拟地址填入 CPU 指令寄存器开始执行。

四、动态链接与共享库：GOT/PLT 与延迟绑定

静态链接虽然简单，但有个致命缺陷：每个可执行文件都独立拷贝一份库代码。如果系统里运行着 20 个 C 程序，内存里就有 20 份 printf 的代码，浪费磁盘和内存。动态链接（Dynamic Linking）解决了这个问题。

4.1 动态库的宏观共享机制

动态库（.so，Shared Object）是独立文件。当进程 A 加载 libc.so 后，它通过页表映射到自己的共享区。如果进程 B 也需要 libc.so，内核只需把同一份物理内存映射到 B 的虚拟地址空间。代码段是只读的，所以多进程可以安全共享同一份物理副本。这也是为什么动态库又叫共享库。

4.2 动态链接器（ld-linux.so）

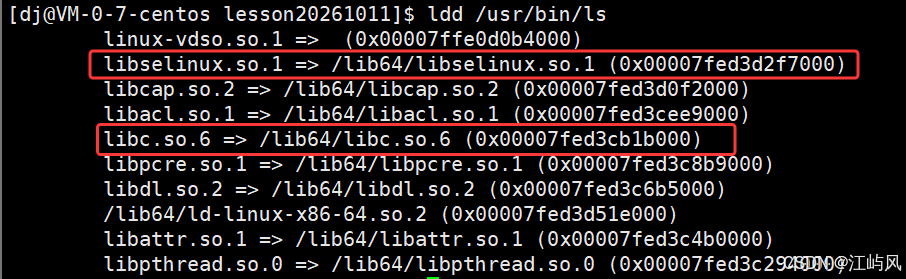

任何一个动态链接的 ELF 程序，除了依赖 C 标准库，还会默认依赖一个库：/lib64/ld-linux-x86-64.so.2（或类似名称）。这就是动态链接器。

程序启动时，_start 会先调用它。动态链接器根据环境变量 LD_LIBRARY_PATH、/etc/ld.so.conf 配置文件以及系统默认路径，去搜索并加载程序依赖的所有 .so。只有当这些库都被找到、映射、重定位完毕后，才会把控制权交回给 main。

4.3 位置无关代码（PIC）与 GOT

动态库可以被加载到内存的任意位置，那么库内部函数互相调用时怎么办？如果写死绝对地址，库一旦被映射到不同基址就全乱套了。

解决方案是 PIC（Position Independent Code，位置无关代码）。库内部的编址也采用“从 0 开始的偏移量”。当库被映射到进程虚拟空间的某个起始地址（比如 0x7f1234000），库内某个函数的入口是在库内偏移 0x233 处，那么实际虚拟地址就是库起始地址 + 偏移量。

但这还不够。因为主程序调用库函数时，代码段是只读的，你不能直接在主程序的代码里写死库函数的最终地址。怎么办？

GOT（Global Offset Table，全局偏移表）登场。

• GOT 存放在数据段（可读写），每个进程有自己独立的 GOT。
• 可执行程序不在代码段直接写 call printf，而是 call printf@GOT。
• 链接时，GOT 表项先记录库的偏移量和库名；加载完成后，动态链接器把库的实际起始虚拟地址填进 GOT。
• 从此，代码段一行不改，只改数据段的 GOT 表，程序就能正确跳到库函数。

这完美解决了“代码段只读”与“需要动态修正地址”之间的矛盾。

4.4 PLT：延迟绑定（Lazy Binding）

如果一个程序依赖 10 个动态库、涉及 1000 个库函数，启动时就把这 1000 个地址全部解析并填入 GOT，会非常慢。很多函数可能整个生命周期都不会被调用。

PLT（Procedure Linkage Table，过程链接表） 实现了延迟绑定：

• 代码中 call printf 实际上先跳到 printf@PLT。
• 第一次调用时，PLT 是一段“桩代码”，它会把控制权交给动态链接器：“帮我找一下 printf 的真身在哪”。
• 动态链接器找到真实地址后，把地址写回 GOT 表。
• 第二次再调用 printf，直接通过 GOT 跳转到真实地址，不再经过 PLT 解析。

这就是“首次调用触发重定位，后续调用直查 GOT”的延迟绑定机制，兼顾了启动速度与运行效率。

下面是首次调用 printf 时延迟绑定的完整流程图，标注了代码段（只读）与数据段（可写）的边界，以及 GOT 表项地址的变化过程：

#mermaid-svg-DCXab3lINhPJaEcz{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-DCXab3lINhPJaEcz .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-DCXab3lINhPJaEcz .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-DCXab3lINhPJaEcz .error-icon{fill:#552222;}#mermaid-svg-DCXab3lINhPJaEcz .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-DCXab3lINhPJaEcz .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-DCXab3lINhPJaEcz .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-DCXab3lINhPJaEcz .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-DCXab3lINhPJaEcz .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-DCXab3lINhPJaEcz .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-DCXab3lINhPJaEcz .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-DCXab3lINhPJaEcz .marker{fill:#333333;stroke:#333333;}#mermaid-svg-DCXab3lINhPJaEcz .marker.cross{stroke:#333333;}#mermaid-svg-DCXab3lINhPJaEcz svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-DCXab3lINhPJaEcz p{margin:0;}#mermaid-svg-DCXab3lINhPJaEcz .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-DCXab3lINhPJaEcz .cluster-label text{fill:#333;}#mermaid-svg-DCXab3lINhPJaEcz .cluster-label span{color:#333;}#mermaid-svg-DCXab3lINhPJaEcz .cluster-label span p{background-color:transparent;}#mermaid-svg-DCXab3lINhPJaEcz .label text,#mermaid-svg-DCXab3lINhPJaEcz span{fill:#333;color:#333;}#mermaid-svg-DCXab3lINhPJaEcz .node rect,#mermaid-svg-DCXab3lINhPJaEcz .node circle,#mermaid-svg-DCXab3lINhPJaEcz .node ellipse,#mermaid-svg-DCXab3lINhPJaEcz .node polygon,#mermaid-svg-DCXab3lINhPJaEcz .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-DCXab3lINhPJaEcz .rough-node .label text,#mermaid-svg-DCXab3lINhPJaEcz .node .label text,#mermaid-svg-DCXab3lINhPJaEcz .image-shape .label,#mermaid-svg-DCXab3lINhPJaEcz .icon-shape .label{text-anchor:middle;}#mermaid-svg-DCXab3lINhPJaEcz .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-DCXab3lINhPJaEcz .rough-node .label,#mermaid-svg-DCXab3lINhPJaEcz .node .label,#mermaid-svg-DCXab3lINhPJaEcz .image-shape .label,#mermaid-svg-DCXab3lINhPJaEcz .icon-shape .label{text-align:center;}#mermaid-svg-DCXab3lINhPJaEcz .node.clickable{cursor:pointer;}#mermaid-svg-DCXab3lINhPJaEcz .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-DCXab3lINhPJaEcz .arrowheadPath{fill:#333333;}#mermaid-svg-DCXab3lINhPJaEcz .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-DCXab3lINhPJaEcz .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-DCXab3lINhPJaEcz .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-DCXab3lINhPJaEcz .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-DCXab3lINhPJaEcz .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-DCXab3lINhPJaEcz .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-DCXab3lINhPJaEcz .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-DCXab3lINhPJaEcz .cluster text{fill:#333;}#mermaid-svg-DCXab3lINhPJaEcz .cluster span{color:#333;}#mermaid-svg-DCXab3lINhPJaEcz div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-DCXab3lINhPJaEcz .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-DCXab3lINhPJaEcz rect.text{fill:none;stroke-width:0;}#mermaid-svg-DCXab3lINhPJaEcz .icon-shape,#mermaid-svg-DCXab3lINhPJaEcz .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-DCXab3lINhPJaEcz .icon-shape p,#mermaid-svg-DCXab3lINhPJaEcz .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-DCXab3lINhPJaEcz .icon-shape .label rect,#mermaid-svg-DCXab3lINhPJaEcz .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-DCXab3lINhPJaEcz .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-DCXab3lINhPJaEcz .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-DCXab3lINhPJaEcz :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

动态链接器ld-linux.so

数据段（可写，RW）

代码段（只读，R E）

第一次：GOT 未解析

回填 GOT 表项

初始状态

第二次调用直接跳转

call printf@PLT

PLT 桩代码jmp *GOT[printf]

push 重定位索引（如 0x2）

jmp 动态链接器入口PLT[0]

GOT[printf] = PLT+6（初始指向下一条指令）

GOT[printf] = 0x7f…（printf 真实地址）

查找 printf 符号定位 libc.so 中真实地址

把真实地址写回 GOT[printf]

流程解读：

4.5 库依赖库：每个 ELF 都有自己的 GOT

不仅是可执行程序调用动态库，动态库之间也可以相互依赖。比如库 A 调用库 B 的函数。因为每个 ELF（无论可执行文件还是 .so）都有自己的代码段和数据段，所以每个库都有自己的 GOT。库 A 通过查自己的 GOT，找到库 B 的方法地址。这也是 ELF 格式统一性的体现。

五、总结：一张图看清从源码到 CPU 的全链路

这堂课的终极意义，是把看似孤立的编译原理、操作系统文件系统、内存管理、进程加载串成了一条线：

虚拟地址空间是这一切的核心桥梁：它让编译器、链接器、操作系统、CPU 能用同一套“地址语言”对话。编译器在磁盘上按虚拟地址编好程序，操作系统用这些虚拟地址初始化进程空间，CPU 通过页表把虚拟地址翻译为物理地址取指执行。

下堂课，我们将进入进程间通信（IPC）的世界，开发环境也将切换为 C++ 与 VS Code。但那已经是另一个故事了。

附：课堂核心工具速查表

readelf -S <file>	查看 Section Header Table（编译链接视角）
readelf -l <file>	查看 Program Header Table 及 Section → Segment 映射（执行加载视角）
readelf -h <file>	查看 ELF Header（Magic、Entry Point、文件类型等）
readelf -s <file>	查看符号表（Defined / Undefined 符号）
objdump -d <file>	反汇编代码段，查看 call 指令地址，验证重定位
ldd <executable>	查看可执行文件依赖的动态库
gcc -c	编译不链接，生成 .o 可重定位目标文件
./a.out 背后的 _start	程序真正入口，负责初始化与动态链接调度
file <file>	命令用于识别文件类型

下面是整篇文章的完整链路总览图，从源码到 CPU 取指执行：

#mermaid-svg-rTKN0xWyUauOkSWv{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-rTKN0xWyUauOkSWv .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-rTKN0xWyUauOkSWv .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-rTKN0xWyUauOkSWv .error-icon{fill:#552222;}#mermaid-svg-rTKN0xWyUauOkSWv .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-rTKN0xWyUauOkSWv .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-rTKN0xWyUauOkSWv .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-rTKN0xWyUauOkSWv .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-rTKN0xWyUauOkSWv .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-rTKN0xWyUauOkSWv .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-rTKN0xWyUauOkSWv .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-rTKN0xWyUauOkSWv .marker{fill:#333333;stroke:#333333;}#mermaid-svg-rTKN0xWyUauOkSWv .marker.cross{stroke:#333333;}#mermaid-svg-rTKN0xWyUauOkSWv svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-rTKN0xWyUauOkSWv p{margin:0;}#mermaid-svg-rTKN0xWyUauOkSWv .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-rTKN0xWyUauOkSWv .cluster-label text{fill:#333;}#mermaid-svg-rTKN0xWyUauOkSWv .cluster-label span{color:#333;}#mermaid-svg-rTKN0xWyUauOkSWv .cluster-label span p{background-color:transparent;}#mermaid-svg-rTKN0xWyUauOkSWv .label text,#mermaid-svg-rTKN0xWyUauOkSWv span{fill:#333;color:#333;}#mermaid-svg-rTKN0xWyUauOkSWv .node rect,#mermaid-svg-rTKN0xWyUauOkSWv .node circle,#mermaid-svg-rTKN0xWyUauOkSWv .node ellipse,#mermaid-svg-rTKN0xWyUauOkSWv .node polygon,#mermaid-svg-rTKN0xWyUauOkSWv .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-rTKN0xWyUauOkSWv .rough-node .label text,#mermaid-svg-rTKN0xWyUauOkSWv .node .label text,#mermaid-svg-rTKN0xWyUauOkSWv .image-shape .label,#mermaid-svg-rTKN0xWyUauOkSWv .icon-shape .label{text-anchor:middle;}#mermaid-svg-rTKN0xWyUauOkSWv .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-rTKN0xWyUauOkSWv .rough-node .label,#mermaid-svg-rTKN0xWyUauOkSWv .node .label,#mermaid-svg-rTKN0xWyUauOkSWv .image-shape .label,#mermaid-svg-rTKN0xWyUauOkSWv .icon-shape .label{text-align:center;}#mermaid-svg-rTKN0xWyUauOkSWv .node.clickable{cursor:pointer;}#mermaid-svg-rTKN0xWyUauOkSWv .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-rTKN0xWyUauOkSWv .arrowheadPath{fill:#333333;}#mermaid-svg-rTKN0xWyUauOkSWv .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-rTKN0xWyUauOkSWv .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-rTKN0xWyUauOkSWv .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-rTKN0xWyUauOkSWv .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-rTKN0xWyUauOkSWv .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-rTKN0xWyUauOkSWv .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-rTKN0xWyUauOkSWv .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-rTKN0xWyUauOkSWv .cluster text{fill:#333;}#mermaid-svg-rTKN0xWyUauOkSWv .cluster span{color:#333;}#mermaid-svg-rTKN0xWyUauOkSWv div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-rTKN0xWyUauOkSWv .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-rTKN0xWyUauOkSWv rect.text{fill:none;stroke-width:0;}#mermaid-svg-rTKN0xWyUauOkSWv .icon-shape,#mermaid-svg-rTKN0xWyUauOkSWv .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-rTKN0xWyUauOkSWv .icon-shape p,#mermaid-svg-rTKN0xWyUauOkSWv .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-rTKN0xWyUauOkSWv .icon-shape .label rect,#mermaid-svg-rTKN0xWyUauOkSWv .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-rTKN0xWyUauOkSWv .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-rTKN0xWyUauOkSWv .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-rTKN0xWyUauOkSWv :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

进入 main

启动与动态链接

内存映射

加载准备

编译与静态链接

多个 .c 文件

.o 可重定位目标文件

ELF 可执行文件（逻辑地址已编好）

文件系统定位 ELF

读取 ELF Header拿到 Entry Point

读取 Program Header初始化 mm_struct

Segment 加载到物理内存

页表建立虚拟地址 ↔ 物理地址

_start 入口

动态链接器加载 .so

GOT/PLT 运行时重定位

libc_start_main → main

图解： 从源码编译、静态链接生成 ELF，到操作系统加载、内存映射、动态链接，最终进入 main 函数——虚拟地址空间贯穿始终，是这一切的核心桥梁。
