RK3576 基于 V4L2 的 UVC 摄像头自动获取 H.264 / MJPEG / YUYV 格式技术详解

RK3576 基于 V4L2 的 UVC 摄像头自动获取 H.264 / MJPEG / YUYV 格式技术详解

深度结合《MEDAI-V1 产品使用说明书》与《MEDAI V1 技术参数》· 面向 CSDN 发布的实战型技术文档
适用平台：RK3576 / MEDAI-V1 智能音视频处理设备

0. 写在前面

UVC（USB Video Class）是 MEDAI-V1 五大输入源之一，也是绿幕抠图（4.4.3 节主源固定 UVC） 与 手势识别（6.2 节实时识别） 的唯一指定源。但同样是"插上一个 USB 摄像头"，不同摄像头吐出的数据天差地别：有的给原始 YUYV、有的给逐帧 MJPEG、高端云台（Obsbot、大疆 Pocket3 等）甚至直接给摄像头内编码的 H.264。

摄像头到底吐哪种格式、能不能自动识别并选最优——这正是 V4L2（Video for Linux 2）框架 要解决的问题。本篇先讲清 V4L2 框架与 UVC 子系统原理，再给出一份自动枚举并择优 H.264/MJPEG/YUYV 三种格式 的完整代码，最后深度结合 MEDAI-V1 说明书落到真实配置。

1. V4L2 框架技术详解

1.1 V4L2 是什么

V4L2 是 Linux 内核统一的视频设备驱动框架。无论是 USB 摄像头、HDMI 采集卡、MIPI CSI 摄像头，只要挂上 V4L2 驱动，用户空间就能用同一套 ioctl 打开 /dev/videoX 收帧。它把"硬件差异"屏蔽掉，让上层（我们的推流/AI 程序）只面对标准接口。

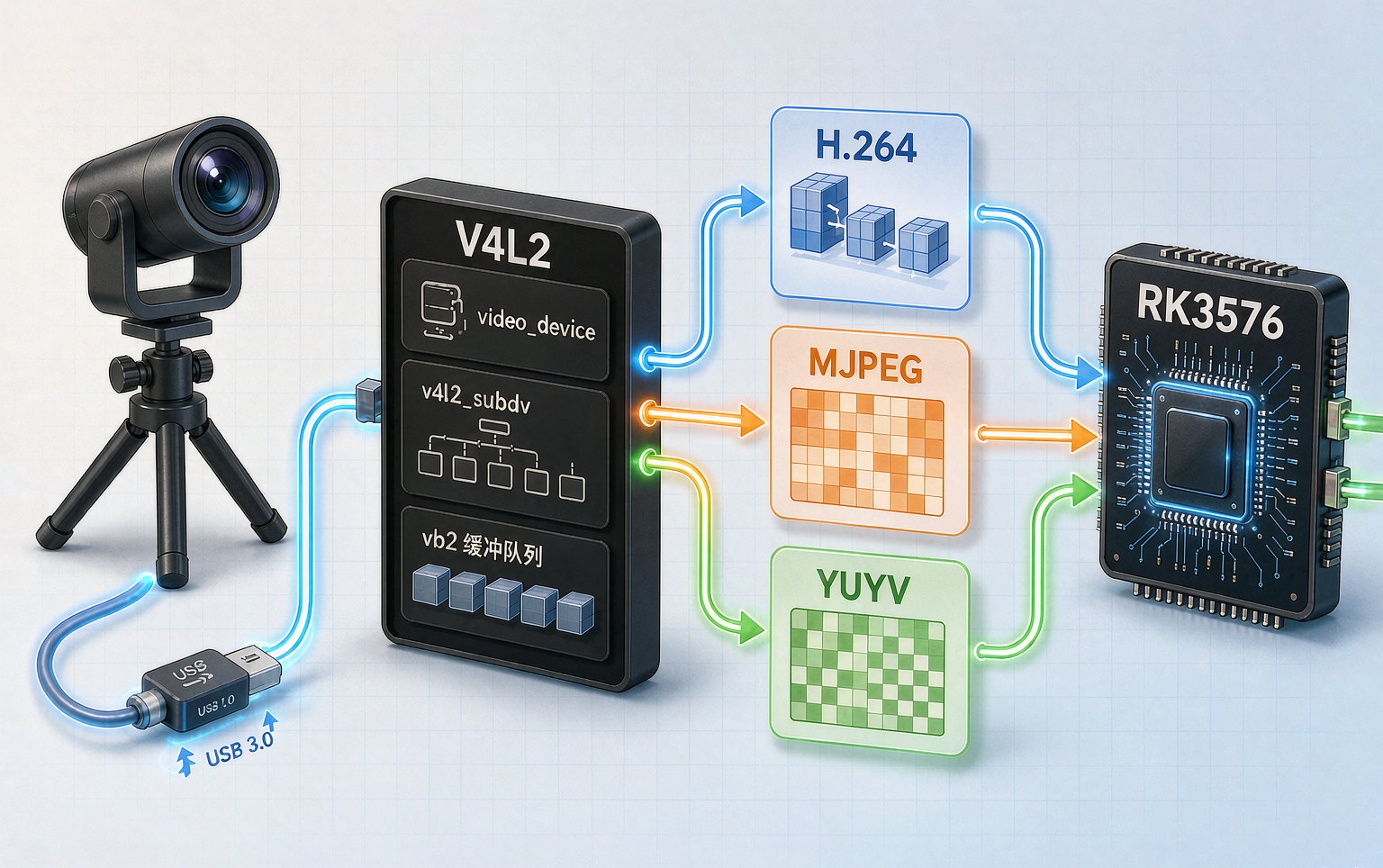

在 RK3576 上，V4L2 的应用链路是：

[ UVC 摄像头 ] –USB3.0–> [ uvcvideo 驱动(V4L2) ] –/dev/videoX–> [ 用户态采集程序 ]
│
(H264) 直送封装/预览
(MJPEG) → VPU 硬解(MJPEG) → NV12
(YUYV) → RGA/MPP 处理 → NV12
▼
[ 统一 NV12 → 编码 → 推流 ]

1.2 V4L2 核心对象

对 UVC 来说，最关键的是 video_device + vb2：摄像头驱动已经把 USB 包拼成帧并塞进 vb2 缓冲，我们要做的只是"取帧"。

1.3 关键 ioctl 流程

一次标准采集的生命周期：

open("/dev/videoX")
└─ VIDIOC_QUERYCAP 查询能力（是否支持视频捕获/流控）
└─ VIDIOC_ENUM_FMT 枚举摄像头支持的像素格式（★本篇重点）
└─ VIDIOC_ENUM_FRAMESIZES 枚举某格式下的分辨率/帧率
└─ VIDIOC_S_FMT 设定格式 + 分辨率 + 帧率（Probe/Commit 协商）
└─ VIDIOC_REQBUFS 申请内核缓冲（MMAP / USERPTR / DMABUF）
└─ VIDIOC_QUERYBUF + mmap 把缓冲映射到用户态
└─ VIDIOC_QBUF 把空缓冲入队
└─ VIDIOC_STREAMON 开流
└─ [循环] VIDIOC_DQBUF 取已满缓冲（拿到一帧）→ 处理 → QBUF 还回去
└─ VIDIOC_STREAMOFF / close 关流

其中 VIDIOC_ENUM_FMT 就是"自动识别摄像头格式"的入口——它把摄像头固件里声明的所有格式逐个吐出来，我们据此判断它支持 H.264 / MJPEG / YUYV 中的哪些。

1.4 UVC 子系统：为什么插上就有画面

UVC 是 USB-IF 制定的免驱视频类规范。符合 UVC 的摄像头（即说明书兼容列表里那些）插入 Linux 后，内核 uvcvideo 驱动自动加载，按 UVC 描述符里的 VideoControl/VideoStreaming 接口枚举出 video_device，无需厂商驱动。

MEDAI-V1 技术参数明确列了兼容设备：Obsbot 寻影系列、Insta360（360Insta）、大疆系列、壹秘、Pocket3、绿联、甜甜圈、Obsbot Tiny2/Meet2 等。这些全部走标准 UVC，插上即被 V4L2 识别。

1.5 三种格式详解与带宽含义

关键洞察：为什么 4K 摄像头几乎都只报 MJPEG/H.264？因为 4K@30 的 YUYV 高达 ~597 MB/s，USB3.0 实测有效带宽也仅 ~400 MB/s，原始格式根本传不过来。说明书 4.3.1 节 UVC 给的 2160P/1080P 选项，底层正是靠 MJPEG 或 H.264 压缩才能跑通——这也是"切换分辨率需重启"的硬件原因之一（Probe/Commit 重新协商 + 解码链路重建）。

1.6 格式自动探测（与第九篇呼应）

第九篇讲推流，第四篇讲 UVC+MPP 解码时提到过：UVC 的 Probe/Commit 机制要求"设置格式后必须回读确认"。V4L2 侧对应两个动作：

• VIDIOC_ENUM_FMT / VIDIOC_ENUM_FRAMESIZES：只读枚举，看清摄像头家底；
• VIDIOC_TRY_FMT：试探某格式+分辨率是否被接受（不真正改状态）；
• VIDIOC_S_FMT：真正提交（= Commit），之后回读 v4l2_format 确认实际生效值（可能被摄像头降级）。

自动获取三种格式，就是"先枚举、再按策略 TRY/S_FMT 择优"的过程。

2. 自动获取三种格式的工程实现

2.1 择优策略（结合 RK3576 算力）

MEDAI-V1 的目标是"把画面送进统一 NV12 画布再编码"，所以选格式的原则是 尽量让摄像头替我们干重活、少占 VPU 总线：

优先级（同为 4K 时尤其明显）：
H.264 > MJPEG > YUYV
① ② ③
免解码 VPU硬解 RGA转码+MPP编码

• 选 H.264：摄像头已编码，设备几乎零处理即可预览/推流（最省）；
• 选 MJPEG：VPU 有 MJPEG 硬解能力（技术参数解码参数含 MJPEG），一帧一包免拆包，性价比高；
• 兜底 YUYV：只有老旧/低配摄像头才给，必须 RGA 转 NV12 再 MPP 编码，带宽压力大，仅 1080P 及以下实用。

2.2 决策还受"分辨率"约束

若用户选了 2160P（4K）但摄像头只支持 YUYV 4K（极少），应强制降级到 MJPEG/H.264 的 4K 而非用 YUYV——否则 USB 总线撑不住。代码里用 VIDIOC_TRY_FMT 对每个候选格式 + 目标分辨率试探，取第一个通过的。

3. 完整代码：v4l2_uvc_capture.c

下面给出枚举 + 自动择优 + mmap 采集 的完整示例（约 290 行），可直接在 RK3576（或任意 Linux）编译运行。

/******************************************************************************
* v4l2_uvc_capture.c — MEDAI-V1 / RK3576 UVC 自动获取 H264/MJPEG/YUYV 示例
* 编译：gcc v4l2_uvc_capture.c -o v4l2_uvc_capture
* 运行：./v4l2_uvc_capture /dev/video0 2160 (分辨率 2160=4K / 1080 / 720)
******************************************************************************/
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <fcntl.h>
#include <unistd.h>
#include <errno.h>
#include <sys/ioctl.h>
#include <sys/mman.h>
#include <linux/videodev2.h>

#ifndef v4l2_fourcc
#define v4l2_fourcc(a,b,c,d) ((__u32)(a)|((__u32)(b)<<8)|((__u32)(c)<<16)|((__u32)(d)<<24))
#endif

#define FMT_YUYV v4l2_fourcc('Y','U','Y','V')
#define FMT_MJPG v4l2_fourcc('M','J','P','G')
#define FMT_H264 v4l2_fourcc('H','2','6','4')

#define FMT_NAME(f) (char[5]){ (f)&0xff,(f)>>8&0xff,(f)>>16&0xff,(f)>>24&0xff,0 }

/* ———- 1. 枚举摄像头支持的所有像素格式 ———- */
static void enum_formats(int fd){
struct v4l2_fmtdesc fmt;
memset(&fmt, 0, sizeof(fmt));
fmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
printf("== 摄像头支持的像素格式 ==\\n");
while (ioctl(fd, VIDIOC_ENUM_FMT, &fmt) == 0){
printf(" [%s] %s\\n", FMT_NAME(fmt.pixelformat), fmt.description);
/* 顺便枚举该格式下的分辨率 */
struct v4l2_frmsizeenum fs;
memset(&fs, 0, sizeof(fs));
fs.pixelformat = fmt.pixelformat;
while (ioctl(fd, VIDIOC_ENUM_FRAMESIZES, &fs) == 0){
if (fs.type == V4L2_FRMSIZE_TYPE_DISCRETE)
printf(" %ux%u\\n", fs.discrete.width, fs.discrete.height);
else break;
fs.index++;
}
fmt.index++;
}
}

/* ———- 2. 试探某格式+分辨率是否被支持（TRY_FMT, 不改状态） ———- */
static int try_format(int fd, __u32 pixfmt, int width, int height){
struct v4l2_format f;
memset(&f, 0, sizeof(f));
f.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
f.fmt.pix.pixelformat = pixfmt;
f.fmt.pix.width = width;
f.fmt.pix.height = height;
if (ioctl(fd, VIDIOC_TRY_FMT, &f) < 0) return 0;
/* 回读：若摄像头实际给的不是请求的格式/分辨率，说明不支持 */
if (f.fmt.pix.pixelformat != pixfmt) return 0;
return 1;
}

/* ———- 3. 自动择优：H264 > MJPEG > YUYV（受分辨率约束） ———- */
static __u32 pick_best_format(int fd, int width, int height){
if (try_format(fd, FMT_H264, width, height)) return FMT_H264;
if (try_format(fd, FMT_MJPG, width, height)) return FMT_MJPG;
if (try_format(fd, FMT_YUYV, width, height)) return FMT_YUYV;
return 0; /* 都不支持 */
}

/* ———- 4. 提交格式（S_FMT = Probe/Commit） ———- */
static __u32 commit_format(int fd, __u32 pixfmt, int *w, int *h){
struct v4l2_format f;
memset(&f, 0, sizeof(f));
f.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
f.fmt.pix.pixelformat = pixfmt;
f.fmt.pix.width = *w;
f.fmt.pix.height = *h;
f.fmt.pix.field = V4L2_FIELD_NONE;
if (ioctl(fd, VIDIOC_S_FMT, &f) < 0){
perror("S_FMT"); return 0;
}
/* 回读实际生效值：摄像头可能降级分辨率/帧率 */
*w = f.fmt.pix.width;
*h = f.fmt.pix.height;
return f.fmt.pix.pixelformat;
}

/* ———- 5. mmap 采集循环 ———- */
struct buf { void *start; size_t len; };

static int start_capture(int fd, int want_w, int want_h, __u32 *out_fmt){
/* 自动择优并提交 */
__u32 best = pick_best_format(fd, want_w, want_h);
if (!best){ fprintf(stderr, "无可用格式(目标 %dx%d)\\n", want_w, want_h); return –1; }
int w = want_w, h = want_h;
__u32 real = commit_format(fd, best, &w, &h);
printf("自动选定格式: %s 实际分辨率: %dx%d\\n", FMT_NAME(real), w, h);
*out_fmt = real;

/* 申请 4 个 MMAP 缓冲 */
struct v4l2_requestbuffers req;
memset(&req, 0, sizeof(req));
req.count = 4; req.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
req.memory = V4L2_MEMORY_MMAP;
if (ioctl(fd, VIDIOC_REQBUFS, &req) < 0){ perror("REQBUFS"); return –1; }

struct buf *bufs = calloc(req.count, sizeof(struct buf));
for (unsigned i = 0; i < req.count; i++){
struct v4l2_buffer b;
memset(&b, 0, sizeof(b));
b.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
b.memory = V4L2_MEMORY_MMAP;
b.index = i;
ioctl(fd, VIDIOC_QUERYBUF, &b);
bufs[i].len = b.length;
bufs[i].start = mmap(NULL, b.length, PROT_READ|PROT_WRITE,
MAP_SHARED, fd, b.m.offset);
/* 入队空缓冲 */
ioctl(fd, VIDIOC_QBUF, &b);
}

/* 开流 */
enum v4l2_buf_type type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
ioctl(fd, VIDIOC_STREAMON, &type);

/* 采集 30 帧演示 */
for (int n = 0; n < 30; n++){
struct v4l2_buffer b;
memset(&b, 0, sizeof(b));
b.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
b.memory = V4L2_MEMORY_MMAP;
if (ioctl(fd, VIDIOC_DQBUF, &b) < 0){ perror("DQBUF"); break; }
/* 此处一帧到手，按格式分流处理：
H264 -> 解封装直接送封装/预览（最省）
MJPG -> 送 VPU MJPEG 硬解 -> NV12
YUYV -> RGA 转 NV12 -> MPP 编码
演示仅打印大小 */
printf(" 帧#%d 格式=%s 字节=%u\\n", n, FMT_NAME(real), b.bytesused);
ioctl(fd, VIDIOC_QBUF, &b); /* 还回去 */
}

ioctl(fd, VIDIOC_STREAMOFF, &type);
for (unsigned i = 0; i < req.count; i++) munmap(bufs[i].start, bufs[i].len);
free(bufs);
return 0;
}

int main(int argc, char **argv){
const char *dev = (argc > 1) ? argv[1] : "/dev/video0";
int target = (argc > 2) ? atoi(argv[2]) : 1080; /* 2160/1080/720 */
int w = (target >= 2160) ? 3840 : (target >= 1080 ? 1920 : 1280);
int h = (target >= 2160) ? 2160 : (target >= 1080 ? 1080 : 720);

int fd = open(dev, O_RDWR);
if (fd < 0){ perror("open"); return –1; }

enum_formats(fd); /* 先看摄像头家底 */
__u32 fmt;
start_capture(fd, w, h, &fmt); /* 自动择优 + 采集 */
close(fd);
return 0;
}

代码要点解读（与设备实现对应）：

4. 深度结合《MEDAI-V1 使用说明书》

4.1 UVC 配置（说明书 4.3.1）

UVC 支持 2160P（4K） 和 1080P 两种分辨率；切换分辨率后需重启设备方可生效。

代码里 target=2160 即对应"2160P 选项"。之所以"切分辨率要重启"，正是因为换到 4K 通常要把格式从 YUYV 切到 MJPEG/H.264（1.5 节带宽账），这涉及 UVC Probe/Commit 重新协商 + 下游 VPU/RGA 解码链路重建——热切换风险高，设备选择"重启原子重建"最稳（呼应第七篇"UVC 切换分辨率属编码契约本身"）。

4.2 兼容摄像头列表（技术参数）

USB 信号输入 UVC 支持：Obsbot 寻影系列 / Insta360（360Insta）/ 大疆系列 / 壹秘 / Pocket3 / Obsbot Tiny2 / Meet2 / 绿联 / 甜甜圈 等。

这些均符合标准 UVC（1.1 节），插上即被 uvcvideo 驱动识别为 /dev/videoX，本篇代码 enum_formats 能直接列出它们的能力。注意：大疆 Pocket3、Obsbot 等高端云台常默认输出 H.264，自动择优会优先选它（最省 VPU）。

4.3 UVC 是五输入源之一（说明书 3.2.2）

视频输出（HDMI 显示与编码源）可选五源：HDMI / UVC / NDI / NET1 / NET2。

UVC 就是其中之一。无论它内部是 H.264/MJPEG/YUYV，经过本篇"自动获取+统一 NV12"后，与其它四源在画布上地位平等（见 RGA 适配篇）。

4.4 UVC = 绿幕主源（说明书 4.4.3）

绿幕配置：背景上传本地背景图；输入源：主源固定为 UVC。

绿幕抠图对实时性要求高，必须吃"最干净、最易处理的画面"。自动择优后若为 H.264/MJPEG，先硬解成 NV12 再进 OpenGL 绿幕管线（绿幕篇）；若为 YUYV 则先 RGA 转 NV12。固定 UVC 也避免了"切源导致绿幕断流"。

4.5 UVC = 手势识别源（说明书 6.2）

通过 UVC 摄像头识别手势并切换信号源；识别后需等待 5 秒进入下次识别。

手势识别需要逐帧喂给 NPU，所以 UVC 帧必须及时、低延迟到达。自动选 H.264/MJPEG 能让摄像头侧预处理，总线占用低，给 NPU 留足余量。

4.6 音频跟随（说明书 3.2.1）

音频输入可选：跟随视频 / MIC / WLM。选"跟随视频"时声音跟随视频源。

UVC 摄像头若带麦克风（多数云台有），V4L2 会额外暴露一个 /dev/audio 或复合设备，音频随视频流进设备做 AAC 编码（技术参数声音编码 AAC 48K 双通道），对应"跟随视频"。

4.7 接口与供电（技术参数）

USB 接口：USB3.0 × 2；UVC 走其中一个 USB3.0；设备 2 路 USB3.0 分别为 UVC 摄像头与无线 MIC/U 盘。

USB3.0 的带宽（~400 MB/s 有效）是 MJPEG/H.264 4K 能跑通的硬件前提（1.5 节）。两个 USB3.0 分工明确：一个给 UVC、一个给无线 MIC 或录制 U 盘（4.3.2），互不抢带宽。

5. 自动格式决策实战步骤

6. 优化清单与常见问题

6.1 提升采集稳定性的 5 条

6.2 FAQ

Q1：插上摄像头 ls /dev/video* 没有新节点？
A：多为非标准 UVC（需厂商驱动）或 USB 供电不足；确认是说明书兼容列表内机型，换 USB3.0 口，或外接供电。

Q2：枚举只看到 YUYV，没有 H.264/MJPEG？
A：低配摄像头只吐原始格式。4K 下会严重占 USB 带宽，建议降到 1080P 或换支持 MJPEG/H.264 的云台（如 Obsbot/Pocket3）。

Q3：选了 2160P 但画面卡顿/掉帧？
A：YUYV 4K 超 USB3 带宽；优质摄像头在 4K 默认走 MJPEG/H.264。重启设备让格式重新协商（7.2 第 3 条），并在预监确认实际分辨率。

Q4：切换分辨率后没变化？
A：UVC 切换分辨率必须重启设备生效（4.3.1 / 7.2 第 3 条），不是 Web 点一下即时生效。

Q5：绿幕/手势不工作？
A：二者固定吃 UVC 主源（4.4.3 / 6.2），确认 UVC 已正常连且预监有画面；手势识别后需等 5 秒再识别（6.2 / 7.2 第 8 条）。

Q6：MJPEG 帧怎么用？
A：送 RK3576 VPU 的 MJPEG 硬解（解码参数含 MJPEG）→ NV12，一包一帧免拆包（第四篇详解）。

Q7：H.264 摄像头数据能直接推流吗？
A：可以。H.264 直送解封装/封装，几乎不占 VPU，最适合多路分发；但预览如需缩放/叠加仍需先解成 NV12（走 RGA）。

Q8：双 USB3.0 怎么分工？
A：一个接 UVC 摄像头，一个接无线 MIC 或录制 U 盘（技术参数），分开走带宽互不干扰。

7. 小结

V4L2 是 Linux 视频设备的统一入口，uvcvideo 驱动让所有标准 UVC 摄像头插上即用。MEDAI-V1 通过 枚举（ENUM_FMT）→ 试探（TRY_FMT）→ 择优提交（S_FMT） 的自动流程，在 H.264 / MJPEG / YUYV 三种格式中按"尽量让摄像头预处理、少占 VPU 总线"的原则选最优，并把任意格式统一收敛到 NV12 画布——这既是绿幕、手势识别能稳定工作的数据基础，也是 4K UVC 能跑通的关键（靠 MJPEG/H.264 压缩压住 USB3 带宽）。

系列预告：本篇是 MEDAI-V1 / RK3576 技术专栏第 10 篇。前序《拉流 / 绿幕 / MPP 编解码 / UVC+MPP 解码 / 综合性能 / RGA 适配 / MPP×RGA 统一编码 / FFmpeg 拉流 / librtmp 推流》可与本篇组合，构成完整"输入采集 → 处理 → 编码 → 分发"技术体系。

本文档基于《MEDAI-V1 产品使用说明书 V1.0》与《MEDAI V1 技术参数》撰写，代码示例为说明性参考实现，实际部署请以设备固件与官方 SDK 为准。
