很多工程师盯着线宽、层数、阻抗算半天，却对过孔边缘那一圈窄窄的铜熟视无睹。可就是这一圈不起眼的铜——焊环（Annular Ring），既决定板子能不能顺利做出来，也决定它通电后能稳定跑多久。它平时不显山露水，一旦出了问题，往往要返修、报废甚至召回。理解焊环，是读懂PCB制造与可靠性的第一课。

​一、焊环是什么

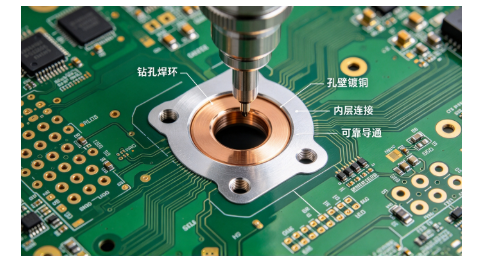

焊环，指的是钻孔后，孔壁边缘到焊盘外轮廓之间剩下的那一圈铜箔。它的宽度等于（焊盘直径－钻孔直径）÷2。孔径、焊盘尺寸、钻孔精度三者一交叉，焊环的宽窄就定了。它不是单独画出来的图形，而是"焊盘包住孔"这一布局留下的天然余量，但余量留多少，大有讲究。

二、焊环的第一使命：电气连接

过孔的内壁镀铜，靠的就是和焊环连成一体。电流从外层走线进入焊盘，经焊环沿孔壁镀铜穿到内层，再经另一侧焊环引出到下一段走线。这一整条导通链路上，焊环是承上启下的枢纽。一旦焊环在某处断掉或变窄，过孔就形同开路，信号在层间就"堵"住了。对多层板来说，焊环质量直接决定层间互联是否可靠。这也是为什么在高可靠设计中，焊环往往和孔壁镀铜厚度一起被列为关键控制项——它们共同决定过孔这条"管路"的截面积是否够用。

三、焊环的第二使命：钻孔公差的"缓冲垫"

机械钻头定位做不到绝对精准，钻孔时有系统偏差，也有板材涨缩带来的随机偏差。如果焊环留得太小，钻头稍微偏一点，就会钻到焊盘外面，把铜环啃掉一角，这就是俗称的"破盘"或"出环"。破盘后焊环断裂，孔壁镀铜与焊盘失去连接，整孔作废。焊环越宽，对偏差的容忍度越高，报废率越低。因此焊环本质上是用铜面积换来的制造容差。越是批量大、孔数多的板子，偏差被"放大"的概率越高，焊环越不能卡在临界值上。

四、焊环的第三使命：机械与热承载

焊环不只是导电。装配时，元器件引脚插进孔里，焊点要牢牢咬在焊环上，焊接冲击、振动、插拔力都靠它分摊。回流焊和热循环中，铜与板材热膨胀系数不同，热应力集中在孔壁与焊环交界处，焊环面积越大，应力越分散，越不容易出现孔壁开裂或焊盘剥离。可以说，焊环是过孔抗机械和热负荷的第一道防线。对反复插拔的接插件焊盘、对频繁通断电的电源孔，焊环余量往往就是寿命余量。

五、焊环、孔径与焊盘三者互相锁死

焊环不是独立可调的参数，它被孔径和焊盘尺寸夹在中间。焊盘直径定了，钻孔直径越大，焊环就越窄；反过来想加大焊环，要么缩小孔径，要么加大焊盘。缩小孔径受限于钻头规格和孔径比，加大焊盘又挤占布线空间。所以工程师实际是在三条约束里做平衡：孔径够用、焊盘布得下、焊环不破盘。任何一项单独优化，都可能挤垮另外两项。

六、设计上怎么权衡

焊环不是越宽越好，也不是越小越好，要在面积与容差之间取舍。通常按IPC标准等级设最小焊环：Class 2一般要求外部层不小于0.05mm，Class 3则要求更高。高密度板上焊环偏小，就要用更精密的钻孔与对位工艺来补偿。给工程师的建议很简单：先问板厂实际钻孔精度，再倒推焊环下限，别凭感觉拍一个数字。把孔径、焊盘、焊环放在一起做一次交叉检查，比单独盯一个值有效得多。

焊环看着不起眼，却贯通了电气、制造与可靠性三条线。把这一圈铜想明白了，很多"过孔莫名失效"的疑难杂症，根源也就浮出水面了。
