⛄一、5G NR大规模MIMO-OFDM下行链路模拟

一、仿真总体简介

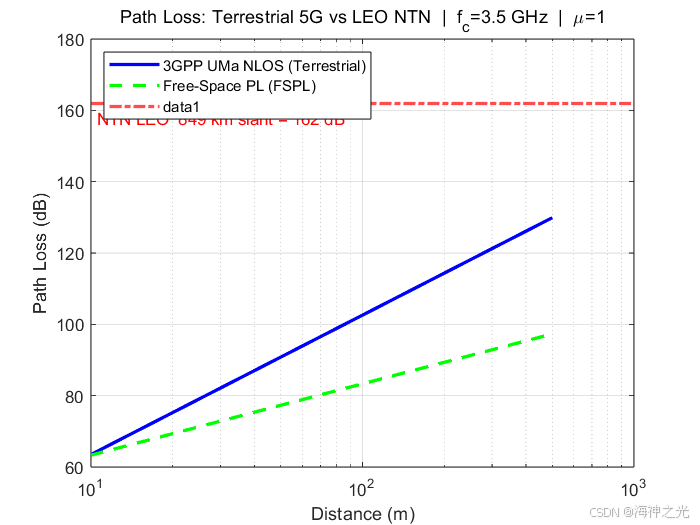

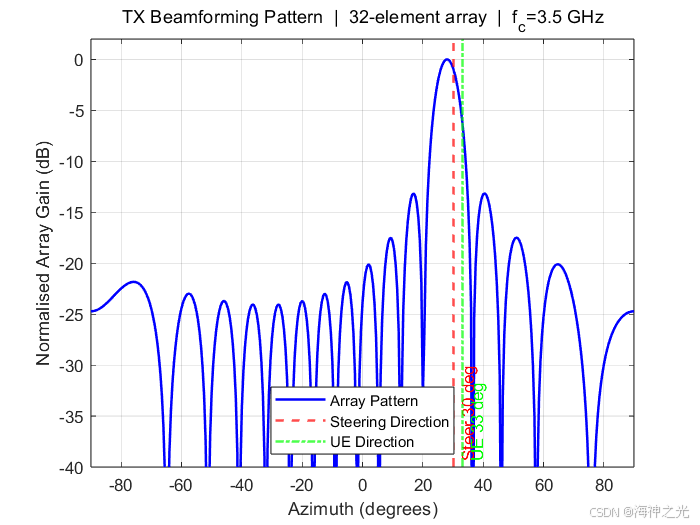

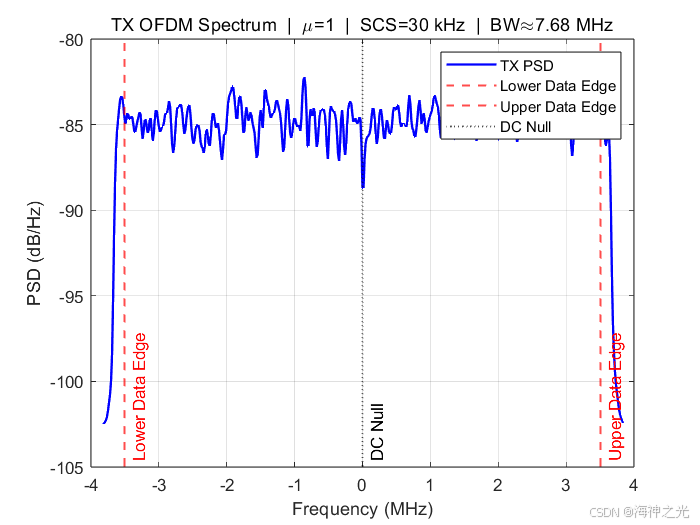

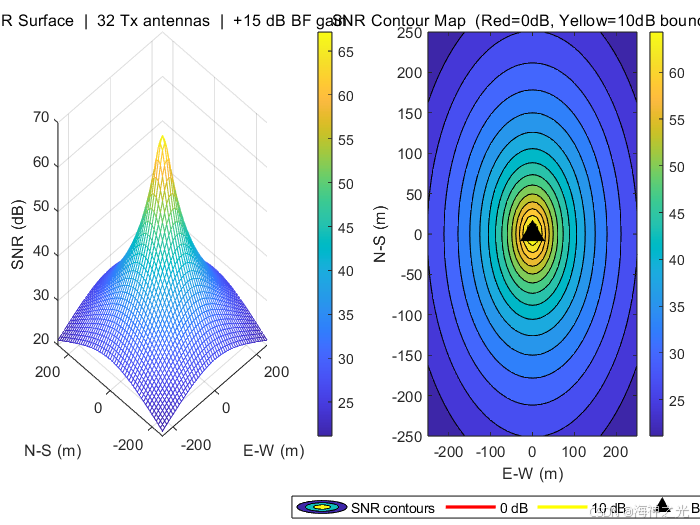

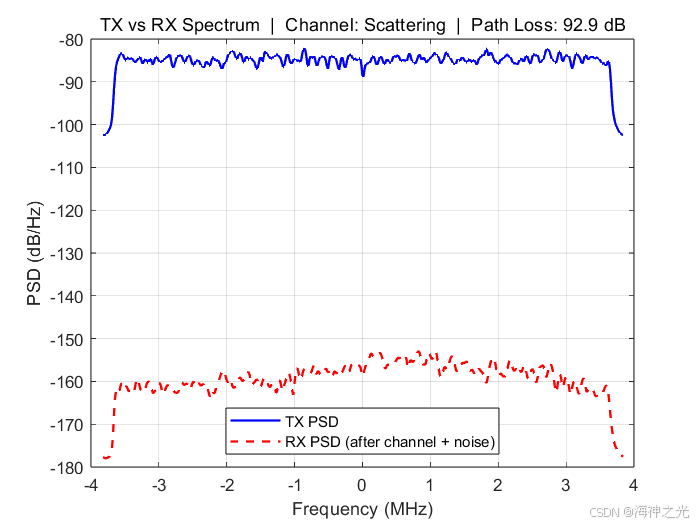

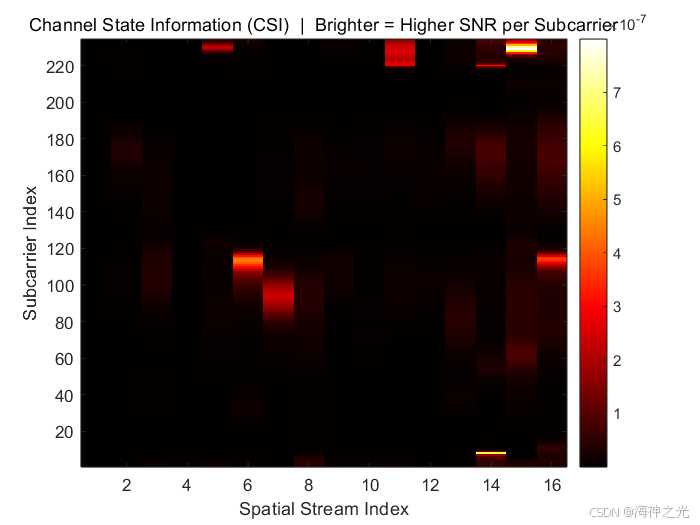

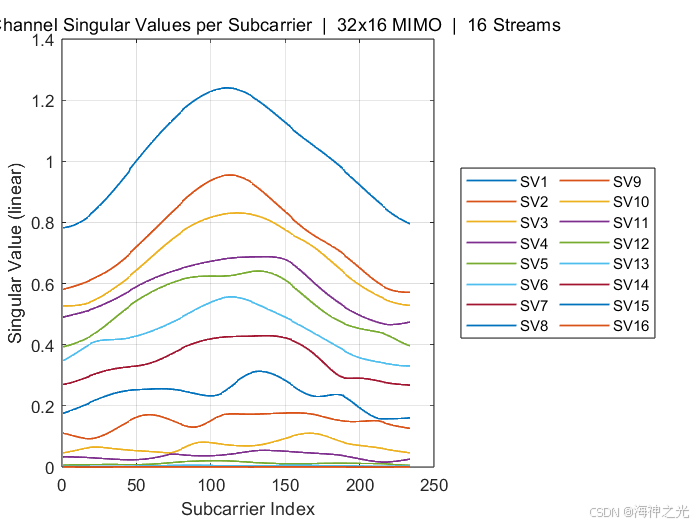

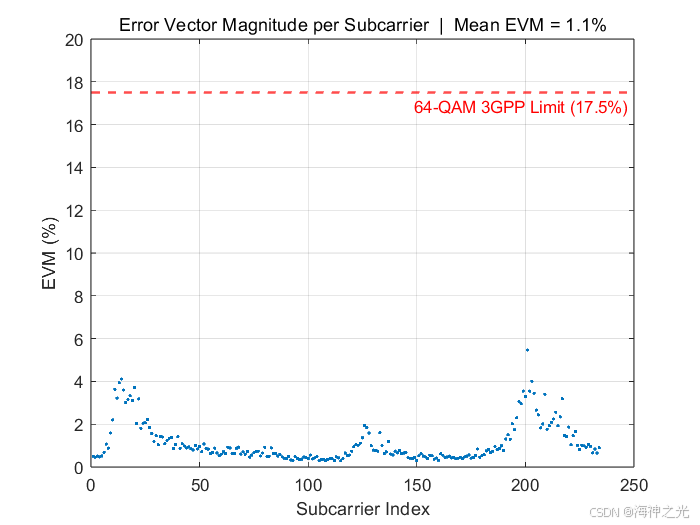

该 MATLAB 仿真代码实现5G NR 大规模 MIMO-OFDM 射频通信系统，采用64QAM 调制 + LDPC 信道编码，支持多数据流空间复用，对比地面宏小区（UMa）与 LEO 低轨卫星 NTN 路径损耗，完成信道估计、MIMO 均衡、解调译码，输出 BER、吞吐量、PDR 分组投递率，同时绘制大量可视化图：5G 参数对比、OFDM 资源栅格、频谱、波束方向图、信道奇异值、EVM、SNR 覆盖地图、性能曲线等。

系统配置：基站 32 发射天线，UE 16 接收天线，16 路独立空间数据流；载波 3.5GHz FR1 Sub-6G，μ=1，30kHz 子载波间隔。

二、代码分段功能解析

clc;clear all;close all;warning off;

清空工作区、关闭旧图、关闭警告；设置随机种子保证仿真可复现。

• 基站高度 25m，UE 高度 1.5m，覆盖区域 500m×500m；基站发射功率 30dBm。

• MIMO 配置：单用户，发射天线numTx=32，接收天线numRx=16，独立数据流numSTS=16；64QAM，每个子载波承载 6bit；OFDM 数据符号数量 10。

• 5G NR 参数：mu=1，SCS=30kHz；载波 3.5GHz（n78 频段 FR1）；FFT 长度 256，采样率 7.68MHz。

• 信道模型：Scattering散射信道；可切换 NTN 低轨卫星信道，NTN 配置 LEO 高度 600km，仰角 45°，莱斯 K 因子 10。

• 接收机噪声系数 5dB；基站阵列位置原点，UE 距离基站 300m，设置发射波束赋形角。

选用 DVB-S2 标准 LDPC 码，码率 1/2，码字长度 64800bit，信息位 32400bit。

• FFT 长度 256，设置左右保护子载波、DC 直流空子载波、导频子载波位置；

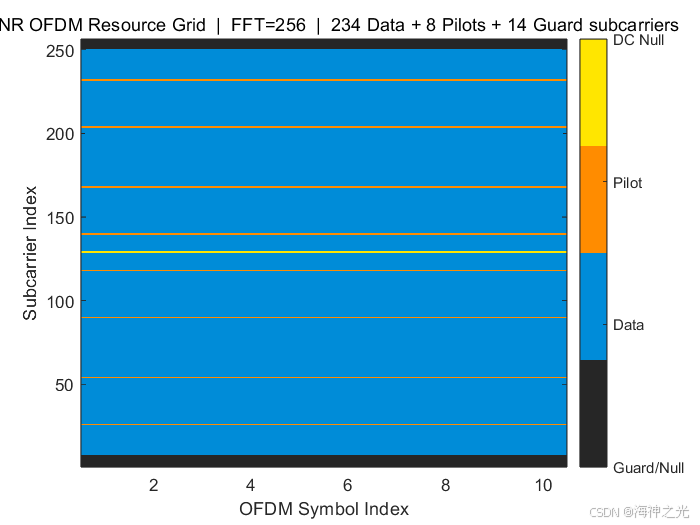

• 区分保护子载波、数据子载波、导频子载波、DC 空子载波；绘制 OFDM 资源网格图（图 2）。

调用RF_ApplyChannel，将波束赋形后的发射信号送入散射 MIMO 信道，叠加路径损耗，输出接收信号并记录信道时延。

循环 5 次独立仿真，统计：

循环 5 次，保存每组迭代的吞吐量、PDR、BER，用于绘图。

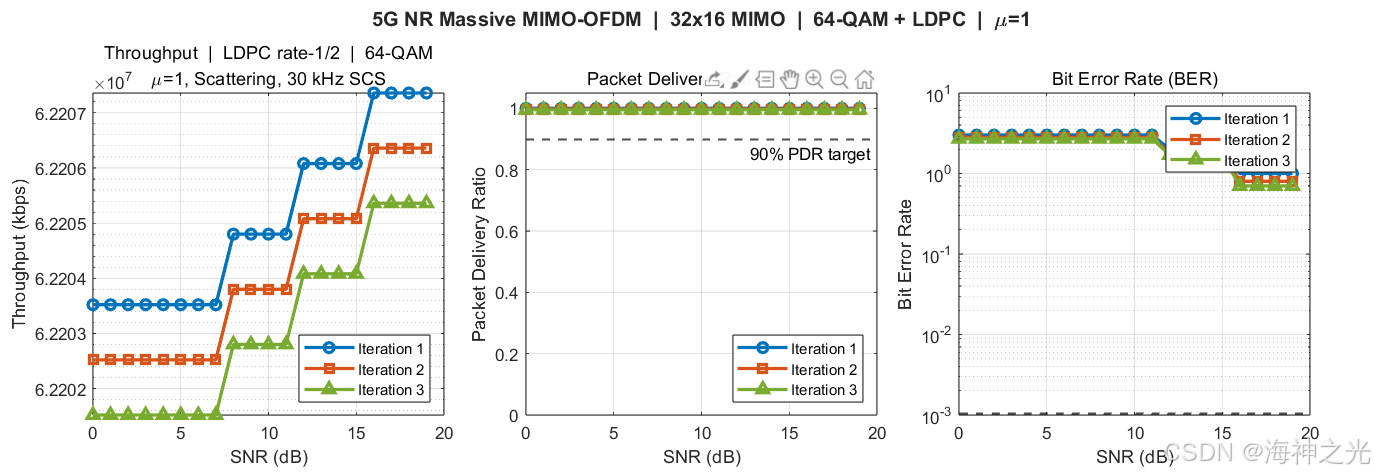

11~13. 综合性能图：SNR – 吞吐量、SNR-PDR、SNR-BER 三联合图，对比多次迭代性能。

自动搜索所有 figure 窗口，输出 PNG、JPG 图片保存至本地路径C:\\MIMO-VLC-COMPARATIVE\\…\\Output；自动清理文件名非法字符；遇到星座图等特殊窗口采用 print 兜底保存，输出保存日志。

三、核心技术要点

⛄二、部分源代码和运行步骤

1 部分代码 clc; clear all; close all; warning off;

% COMPARISON OF 64 ORTHOGONAL QAM FOR MASSIVE MIMO 5G NR RF COMMUNICATION % MULTI-STREAM RF TRANSMISSION in Large Coverage Area

% 5G NR RF COVERAGE PARAMETERS H_BS = 25; % Base Station antenna height (m) H_UE = 1.5; % UE antenna height (m) H_Room = H_BS – H_UE; % Effective height difference (m) W_Room = 500; % Coverage grid width (m) L_Room = 500; % Coverage grid length (m) Ptx_dBm = 30; % Total BS transmit power (dBm) index = 1;

% ******************************************************************************** s = rng(61); % Set RNG state for reproducibility

% Single-user system with multiple streams prm.numUsers = 1; % Number of users prm.numSTS = 16; % Number of independent data streams, 4/8/16/32/64 prm.numTx = 32; % Number of transmit antennas prm.numRx = 16; % Number of receive antennas prm.bitsPerSubCarrier = 6; % 2: QPSK, 4: 16QAM, 6: 64QAM, 8: 256QAM prm.numDataSymbols = 10; % Number of OFDM data symbols

% – 5G NR NUMEROLOGY SELECTOR ———————————————– % mu = 0 -> 15 kHz SCS, FR1 Sub-6 (LTE-compatible) % mu = 1 -> 30 kHz SCS, FR1 Sub-6 (default 5G NR) <- active % mu = 2 -> 60 kHz SCS, FR1/FR2 % mu = 3 -> 120 kHz SCS, FR2 mmWave % mu = 4 -> 240 kHz SCS, FR2 mmWave (RS only in Rel-15) prm.mu = 1; scs_Hz = 15e3 * 2^prm.mu; % Subcarrier spacing (Hz)

% Carrier frequency follows 3GPP band class for the chosen numerology if prm.mu <= 2 prm.fc = 3.5e9; % FR1 Sub-6 GHz (n78 band) else prm.fc = 28e9; % FR2 mmWave (n257 band) end

% Sample rate = SCS x N_FFT (fixed FFT=256 for simulation tractability) % CP duration in time = CyclicPrefixLength/chanSRate is correct for each mu prm.chanSRate = scs_Hz * 256; % scales: 3.84 / 7.68 / 15.36 / 30.72 / 61.44 MHz

fprintf(‘\\n– 5G NR Numerology —————————————–\\n’); fprintf(’ mu=%d | SCS=%.0f kHz | Fc=%.1f GHz | SampleRate=%.2f MHz\\n’, … prm.mu, scs_Hz/1e3, prm.fc/1e9, prm.chanSRate/1e6); fprintf(‘————————————————————-\\n\\n’);

% – CHANNEL TYPE ————————————————————- % Options: ‘WINNER’ | ‘Scattering’ | ‘ScatteringFcn’ | ‘StaticFlat’ | ‘NTN’ prm.ChanType = ‘Scattering’;

% NTN parameters – active when ChanType = ‘NTN’ (3GPP TR 38.821 LEO) prm.ntn.satAlt = 600e3; % LEO satellite altitude (m) prm.ntn.satVelocity = 7600; % Orbital velocity (m/s) prm.ntn.elevAngle = 45; % Elevation angle (degrees) prm.ntn.dopplerResidualK = 0.01; % Residual Doppler fraction after pre-compensation prm.ntn.kRician = 10; % Rician K-factor (linear) – strong LOS

prm.NFig = 5; % Noise figure, dB

% Array locations and angles prm.posTx = [0;0;0]; % BS/Transmit array position, [x;y;z], meters prm.mobileRange = 300; % meters % Angles specified as [azimuth;elevation], az=[-90 90], el=[-90 90] prm.mobileAngle = [33; 0]; % degrees prm.steeringAngle = [30; -20]; % Transmit steering angle (close to mobileAngle) prm.enSteering = true; % Enable/disable steering

prm.FFTLength = 256; prm.CyclicPrefixLength = 64; prm.numCarriers = 234; prm.NumGuardBandCarriers = [7 6]; prm.PilotCarrierIndices = [26 54 90 118 140 168 204 232]; nonDataIdx = [(1:prm.NumGuardBandCarriers(1))‘; prm.FFTLength/2+1; … (prm.FFTLength-prm.NumGuardBandCarriers(2)+1:prm.FFTLength)’; … prm.PilotCarrierIndices.‘;]; prm.CarriersLocations = setdiff((1:prm.FFTLength)’,sort(nonDataIdx));

numTx = prm.numTx; numRx = prm.numRx; numSTS = prm.numSTS; % – LDPC CODE SETUP (DVB-S2 normal frame, rate 1/2 ~ 5G NR base-graph 2) – H_ldpc = dvbs2ldpc(1/2); % Parity-check matrix ldpcEnc = comm.LDPCEncoder(‘ParityCheckMatrix’, H_ldpc); ldpcDec = comm.LDPCDecoder(‘ParityCheckMatrix’, H_ldpc, … ‘DecisionMethod’, ‘Hard decision’, … ‘OutputValue’, ‘Information part’, … ‘MaximumIterationCount’, 50); cw_len = size(H_ldpc, 2); % 64800 coded bits per codeword info_len = cw_len – size(H_ldpc, 1); % 32400 info bits per codeword

% Map LDPC codewords into the OFDM frame capacity total_coded_bits = numSTS * prm.numDataSymbols * prm.numCarriers * prm.bitsPerSubCarrier; num_cw = floor(total_coded_bits / cw_len); % complete CWs that fit prm.numFrmBits = num_cw * info_len; % total information bits

fprintf(‘– LDPC (DVB-S2, rate 1/2) ———————————-\\n’); fprintf(’ CW=%d bits | Info=%d bits | CWs/frame=%d | FrmBits=%d\\n’, … cw_len, info_len, num_cw, prm.numFrmBits); fprintf(’ Frame utilisation: %d / %d coded bits (%.1f%%)\\n’, … num_cwcw_len, total_coded_bits, 100num_cw*cw_len/total_coded_bits); fprintf(‘————————————————————-\\n\\n’);

prm.modMode = 2^prm.bitsPerSubCarrier; % Modulation order % Account for channel filter delay prm.numPadZeros = 3*(prm.FFTLength+prm.CyclicPrefixLength);

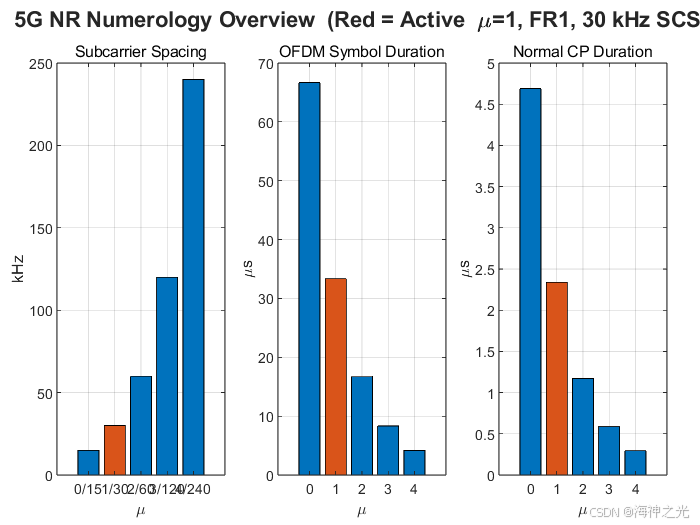

% =========================================================================== % PLOT 1 – 5G NR Numerology Comparison (educational overview) % =========================================================================== mu_all = 0:4; scs_all = 15 * 2.^mu_all; sym_us = 1e6 ./ (scs_all * 1e3); cp_us_all = [4.69 2.34 1.17 0.586 0.293]; band_lbl = {‘FR1’,‘FR1’,‘FR1/2’,‘FR2’,‘FR2’};

figure(‘Name’,‘5G NR Numerology Comparison’,‘NumberTitle’,‘off’,‘Color’,‘w’); tiledlayout(1,3,‘TileSpacing’,‘compact’,‘Padding’,‘compact’);

nexttile; b1 = bar(mu_all, scs_all, ‘FaceColor’,‘flat’); b1.CData(prm.mu+1,:) = [0.85 0.33 0.10]; xlabel(‘\\mu’); ylabel(‘kHz’); title(‘Subcarrier Spacing’); xticks(0:4); xticklabels({‘0/15’,‘1/30’,‘2/60’,‘3/120’,‘4/240’}); grid on;

nexttile; b2 = bar(mu_all, sym_us, ‘FaceColor’,‘flat’); b2.CData(prm.mu+1,:) = [0.85 0.33 0.10]; xlabel(‘\\mu’); ylabel(‘\\mus’); title(‘OFDM Symbol Duration’); xticks(0:4); grid on;

nexttile; b3 = bar(mu_all, cp_us_all, ‘FaceColor’,‘flat’); b3.CData(prm.mu+1,:) = [0.85 0.33 0.10]; xlabel(‘\\mu’); ylabel(‘\\mus’); title(‘Normal CP Duration’); xticks(0:4); grid on;

sgtitle(sprintf(‘5G NR Numerology Overview (Red = Active \\mu=%d, %s, %.0f kHz SCS)’, … prm.mu, band_lbl{prm.mu+1}, scs_Hz/1e3), ‘FontWeight’,‘bold’);

% =========================================================================== % PLOT 2 – OFDM Resource Grid (data / pilot / guard / DC layout) % =========================================================================== resGrid = zeros(prm.FFTLength, prm.numDataSymbols); resGrid(prm.CarriersLocations, 😃 = 1; % data resGrid(prm.PilotCarrierIndices, 😃 = 2; % pilots resGrid(prm.FFTLength/2+1, 😃 = 3; % DC null

figure(‘Name’,‘OFDM Resource Grid’,‘NumberTitle’,‘off’,‘Color’,‘w’); imagesc(1:prm.numDataSymbols, 1:prm.FFTLength, resGrid); colormap([0.15 0.15 0.15; 0 0.55 0.85; 1 0.55 0; 1 0.9 0]); cb = colorbar; cb.Ticks = [0 1 2 3]; cb.TickLabels = {‘Guard/Null’,‘Data’,‘Pilot’,‘DC Null’}; xlabel(‘OFDM Symbol Index’); ylabel(‘Subcarrier Index’); title(sprintf(‘5G NR OFDM Resource Grid | FFT=%d | %d Data + %d Pilots + %d Guard subcarriers’, … prm.FFTLength, prm.numCarriers, numel(prm.PilotCarrierIndices), sum(prm.NumGuardBandCarriers)+1)); set(gca,‘YDir’,‘normal’);

% Get transmit and receive array information prm.numSTSVec = numSTS; [isTxURA,expFactorTx,isRxURA,expFactorRx] = RF_ArrayInfo(prm,true);

prm.cLight = physconst(‘LightSpeed’); prm.lambda = prm.cLight/prm.fc; % Mobile position [xRx,yRx,zRx] = sph2cart(deg2rad(prm.mobileAngle(1)),… deg2rad(prm.mobileAngle(2)),prm.mobileRange); prm.posRx = [xRx;yRx;zRx]; [toRxRange,toRxAng] = rangeangle(prm.posTx,prm.posRx); spLoss = fspl(toRxRange,prm.lambda); gainFactor = 1;

% Generate the preamble signal preambleSigSTS = RF_GenPreamble(prm); % repeat over numTx preambleSig = zeros(size(preambleSigSTS,1),numTx); for i = 1:numSTS preambleSig(:,(i-1)*expFactorTx+(1:expFactorTx)) = … repmat(preambleSigSTS(:,i),1,expFactorTx); end

2 通用运行步骤 （1）直接运行main.m即可一键出图

⛄三、运行结果

⛄四、matlab版本及参考文献

1 matlab版本

2019b

2 参考文献

[1]区奕宁.动态TDD对5G NR网络的性能影响分析[J].广东通信技术. 2019

3 备注

简介此部分摘自互联网，仅供参考，若侵权，联系删除
