前言

播放器、编码器和视觉算法希望“下一帧”长得一样：同一个函数名，同一种像素布局，同一种“没有更多数据”的表示。采集卡厂商不按这个习惯设计。它的 SDK 叫 pullBuffer，吐出 RGB24。隔壁网络摄像机的 SDK 叫 fetchGray，吐出灰度。两份头文件通常改不了，播放器里也不该散落 if (vendor == …)。

适配器模式填的就是这条缝。它把一个已经存在的类，翻译成客户端正在使用的接口，让两边在各自都不改源码的前提下协作。

一句话，适配器负责把调用方式和数据形状对齐。重连、排队、滤镜、解码流程留在适配器外面。

本文用同一组数据走通 C++ 和 Python：一张 2×2 的 RGB24，首像素是红 (255,0,0)；一张 2×2 的灰度图，首像素亮度是 10。翻译之后，播放器都只看见 RGBA。完整程序在 examples/frame_adapter.cpp 和 examples/frame_adapter.py。

一、缝在接口上

先把三种角色摆在一起看。

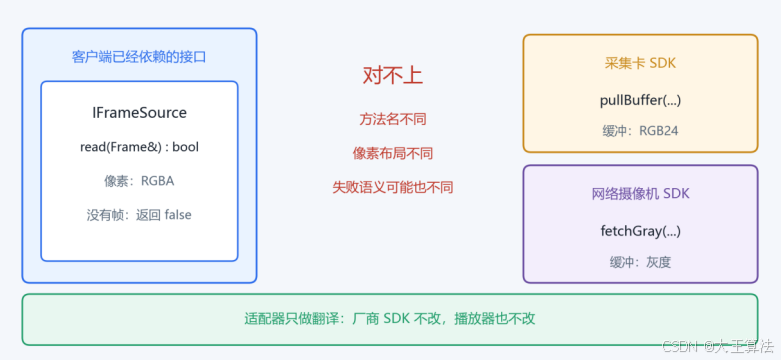

图 1：播放器只认 IFrameSource::read 和 RGBA；两家 SDK 的方法名和缓冲布局各自一套

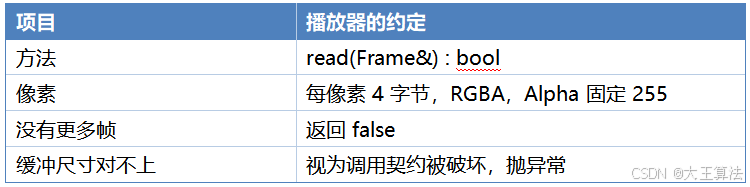

客户端已经写死的约定是：

采集卡提供的是 pullBuffer 加一块 RGB24。网络摄像机提供的是 fetchGray 加一块单通道亮度。能力都是“给出一幅图”，签名和内存布局对不上。

这种时候有三条路：

(1). 改 SDK。厂商头文件、已经发布的动态库，通常走不通。

(2). 改播放器，让它认识每一种 SDK。每接一家设备，播放器就多一条分支，测试矩阵跟着涨。

(3). 在中间加一层翻译。播放器继续只依赖自己的接口，每家 SDK 配一个适配器。

第三条就是适配器。判断标准也很具体：两边语义都还是“读出下一帧”，差别主要在名字、参数顺序、字节布局和错误码。语义要是已经变了——比如一边给的是编码包，一边要的是像素——那一层就不该叫适配器，解码该单独成模块。

二、四个角色

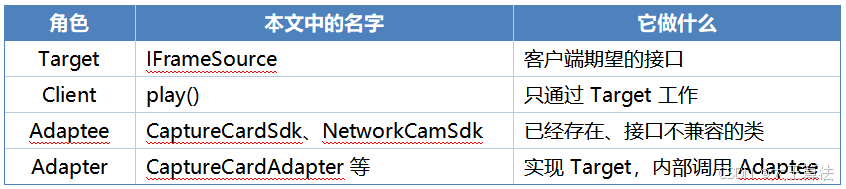

《设计模式》里这组结构有四个参与者。放到上面的场景里，对应关系是：

协作过程就一句话：客户端调用适配器的 read，适配器去调 SDK，把结果装进 Frame 再交回去。

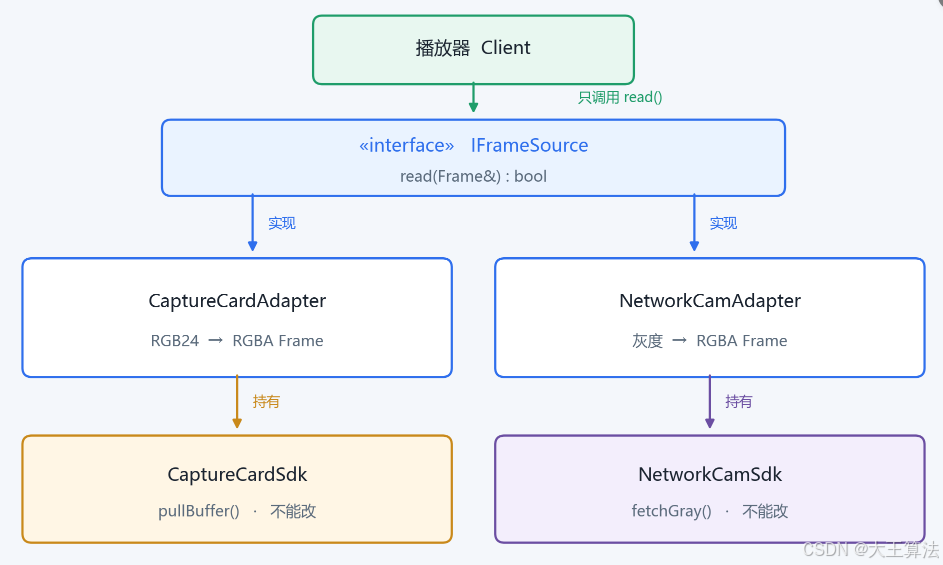

图 2：两个适配器都实现 IFrameSource，各自持有一家已经创建好的 SDK

图2是对象适配器：适配器是一个独立对象，里面放着被适配者。这也是 C++ 和 Python 里都应该默认采用的形式。播放器依赖的是接口，所以同一套 play() 既能播采集卡，也能播网络摄像机。换设备时替换适配器，播放循环一个字都不用改。

三、对象适配器与类适配器

对象适配器用组合。类适配器用继承，在 C++ 里就是让适配器同时继承 Target 和 Adaptee。

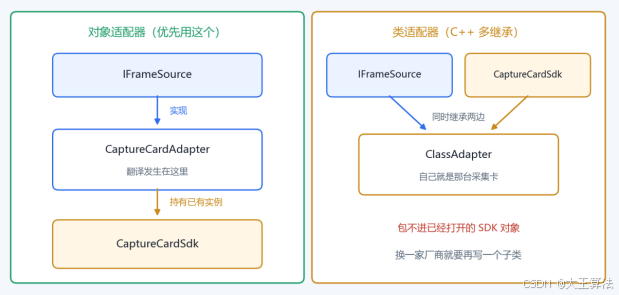

图 3：左边包住一个已经存在的 SDK 实例；右边的适配器自己就是 SDK 的子类

对象适配器多一次指针跳转，换来的是生命期和替换自由。类适配器少一个对象，代价是和具体 SDK 类焊在一起。厂商 SDK 很少为了让你覆盖行为去留虚函数，类适配器那个“可以改写”的优点常常用不上。

本文的 C++ 类适配器使用私有继承。公有多继承会让适配器同时暴露 read 和 pullBuffer，调用方可以绕过翻译，直接拿走 RGB24。私有继承把 SDK 的方法留在类内部，对外只剩下 IFrameSource。限制还在：它仍然不能包装一个已经构造好的 CaptureCardSdk。

四、C++：把两家 SDK 收成同一种帧源

示例按 C++17 编写，可以用下面任一命令编译：

g++ -std=c++17 -Wall -Wextra -o frame_adapter frame_adapter.cpp
cl /nologo /std:c++17 /EHsc /utf-8 /W4 frame_adapter.cpp

MSVC 需要 /utf-8，否则源文件里的中文注释可能触发 C4819。下面是其中的核心类型，灰度转换、NetworkCamSdk 和 main 在 examples/frame_adapter.cpp 里，与这里的采集卡路径同一结构。

4.1 Target：播放器唯一认识的类型

struct Frame {
int width = 0;
int height = 0;
std::vector<std::uint8_t> rgba; // width * height * 4
};

class IFrameSource {
public:
virtual ~IFrameSource() = default;
virtual bool read(Frame& out) = 0;
};

接口上只有一个纯虚函数。厂商名、SDK 句柄、像素格式枚举都不出现在 Target 上。这些信息一旦漏出去，播放器就会重新长出分支。

像素翻译是纯函数，适配器调用它，而不是把循环揉进类的成员里。这样 RGB24 和灰度两条路径可以分开测。

Frame rgb24ToRgba(const std::vector<std::uint8_t>& rgb24, int width, int height) {
if (width <= 0 || height <= 0) {
throw std::invalid_argument("invalid frame size");
}
const std::size_t pixels =
static_cast<std::size_t>(width) * static_cast<std::size_t>(height);
if (rgb24.size() != pixels * 3) {
throw std::invalid_argument("RGB24 buffer size mismatch");
}

Frame out;
out.width = width;
out.height = height;
out.rgba.resize(pixels * 4);
for (std::size_t i = 0; i < pixels; ++i) {
out.rgba[i * 4 + 0] = rgb24[i * 3 + 0];
out.rgba[i * 4 + 1] = rgb24[i * 3 + 1];
out.rgba[i * 4 + 2] = rgb24[i * 3 + 2];
out.rgba[i * 4 + 3] = 255;
}
return out;
}

grayToRgba 同构：每个亮度复制到 R、G、B，Alpha 仍是 255。尺寸不合法、缓冲长度和宽高不符，属于调用契约被破坏，用异常；“这次没有帧”属于正常的流结束，用 false。两种失败不要混成同一个返回值。

4.2 Adaptee：假定改不了的 SDK

示例里的 SDK 用内存中的一幅图模拟设备，避免文章依赖真实采集卡。翻译结构与接真设备时相同：适配器不关心数据从哪来，只关心函数名和缓冲布局。

class CaptureCardSdk {
public:
CaptureCardSdk() {
frames_.push_back(Raw{
2, 2,
{255, 0, 0, 0, 255, 0, 0, 0, 255, 255, 255, 255},
});
}

bool pullBuffer(std::vector<std::uint8_t>& rgb24, int& width, int& height) {
if (index_ >= frames_.size()) {
return false;
}
const Raw& raw = frames_[index_++];
width = raw.width;
height = raw.height;
rgb24 = raw.rgb24;
return true;
}

private:
struct Raw {
int width;
int height;
std::vector<std::uint8_t> rgb24;
};

std::vector<Raw> frames_;
std::size_t index_ = 0;
};

NetworkCamSdk::fetchGray 的形状一样，缓冲换成 {10, 20, 30, 40}。两家 SDK 甚至连“没有帧”都已经用 bool 表示。真实现场经常不是这样，错误码要在适配器边界收口：

// 示意：厂商用错误码时，Target 仍然只看见 true / false / 异常
bool CaptureCardAdapter::read(Frame& out) {
int code = sdk_.pullBuffer(rgb24, width, height);
if (code == CaptureCardSdk::kEof) {
return false;
}
if (code != CaptureCardSdk::kOk) {
throw SdkError(code);
}
out = rgb24ToRgba(rgb24, width, height);
return true;
}

播放器不包含 <vendor/capture_card.h>，也就不会出现厂商错误码。

4.3 对象适配器

class CaptureCardAdapter : public IFrameSource {
public:
explicit CaptureCardAdapter(CaptureCardSdk& sdk) : sdk_(sdk) {}

bool read(Frame& out) override {
std::vector<std::uint8_t> rgb24;
int width = 0;
int height = 0;
if (!sdk_.pullBuffer(rgb24, width, height)) {
return false;
}
out = rgb24ToRgba(rgb24, width, height);
return true;
}

private:
CaptureCardSdk& sdk_;
};

NetworkCamAdapter 只把 pullBuffer 换成 fetchGray，把 rgb24ToRgba 换成 grayToRgba。

这里用引用，是因为 main 同时拥有 SDK 和适配器，引用不延长对方的生命期。适配器若比 SDK 活得久，就是悬空引用。适配器需要独占设备时，改成持有 std::unique_ptr<CaptureCardSdk>，在构造函数里 std::move 进来。

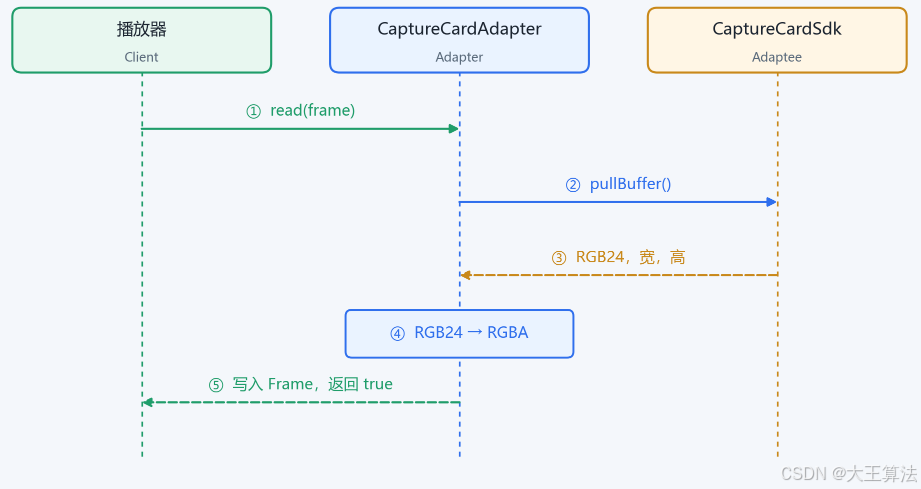

图 4：播放器没有直接碰到 pullBuffer，RGB24 到 RGBA 的转换发生在适配器内部

4.4 播放器只认接口

void playFrames(const std::function<bool(Frame&)>& read, const std::string& label) {
std::cout << label << "\\n";
Frame frame;
int count = 0;
while (read(frame)) {
++count;
std::cout << " " << frame.width << "x" << frame.height << " rgba0=("
<< static_cast<int>(frame.rgba.at(0)) << ","
<< static_cast<int>(frame.rgba.at(1)) << ","
<< static_cast<int>(frame.rgba.at(2)) << ","
<< static_cast<int>(frame.rgba.at(3)) << ")\\n";
}
std::cout << " frames=" << count << " eof\\n";
}

void play(IFrameSource& source, const std::string& label) {
playFrames([&source](Frame& frame) { return source.read(frame); }, label);
}

play 的参数类型是 IFrameSource&。采集卡适配器、网络摄像机适配器、测试用的假帧源，走的是同一个函数。

Target 上如果真的只有一个操作，可以不声明类，直接把翻译写成 lambda，交给 playFrames：

NetworkCamSdk camFn;
playFrames(
[&camFn](Frame& out) {
std::vector<std::uint8_t> gray;
int width = 0;
int height = 0;
if (!camFn.fetchGray(gray, width, height)) {
return false;
}
out = grayToRgba(gray, width, height);
return true;
},
"function adapter / network");

类形式的适配器仍然有它的位置：Target 会增长成一组方法、适配器要保存格式协商的结果，或者调用方已经在用 IFrameSource* 做多态容器。只有一个函数要翻译时，std::function 或函数模板更短。

4.5 类适配器对照

class CaptureCardClassAdapter : public IFrameSource, private CaptureCardSdk {
public:
bool read(Frame& out) override {
std::vector<std::uint8_t> rgb24;
int width = 0;
int height = 0;
if (!pullBuffer(rgb24, width, height)) {
return false;
}
out = rgb24ToRgba(rgb24, width, height);
return true;
}
};

pullBuffer 来自基类，不是来自成员。调用方写 classAdapter.pullBuffer(…) 会编译失败，因为继承是私有的。与此同时，你也无法写出 CaptureCardClassAdapter adapter(alreadyOpenedCard)：这个类没有可以接收外部 SDK 的构造函数，它内部那台“采集卡”是基类子对象。

4.6 跑出来的结果

object adapter / capture
2×2 rgba0=(255,0,0,255)
frames=1 eof
object adapter / network
2×2 rgba0=(10,10,10,255)
frames=1 eof
class adapter / capture
2×2 rgba0=(255,0,0,255)
frames=1 eof
function adapter / network
2×2 rgba0=(10,10,10,255)
frames=1 eof

四条路径的首像素都符合预期：RGB24 的红补上 Alpha 成为 (255,0,0,255)，灰度 10 铺成 (10,10,10,255)。第二帧不存在，统一打印 eof。

播放器要单测时，再提供一个不碰硬件的 Target 实现即可：

class FakeSource : public IFrameSource {
public:
explicit FakeSource(std::vector<Frame> frames) : frames_(std::move(frames)) {}

bool read(Frame& out) override {
if (index_ >= frames_.size()) {
return false;
}
out = frames_[index_++];
return true;
}

private:
std::vector<Frame> frames_;
std::size_t index_ = 0;
};

这段示意需要 <utility> 里的 std::move。play(fake, "test") 和 play(cardAdapter, "device") 是同一条调用链。适配器把设备差异关在播放器外面，测试就可以只构造 Frame。

五、Python：同一条缝，另一套类型机制

Python 没有 C++ 那种必须继承才能满足接口的要求。typing.Protocol 做的是结构匹配：谁有符合签名的 read，谁就能传给 play。适配器在这里依然有用，因为对不上的是方法名和字节布局，不是“缺一个基类”。

数据与 C++ 示例相同。完整脚本是 examples/frame_adapter.py，直接 python frame_adapter.py。

5.1 Protocol 与对象适配器

@dataclass(frozen=True)
class Frame:
width: int
height: int
rgba: bytes # width * height * 4

class FrameSource(Protocol):
def read(self) -> Optional[Frame]:
…

class CaptureCardAdapter:
def __init__(self, sdk: CaptureCardSdk) -> None:
self._sdk = sdk

def read(self) -> Optional[Frame]:
pulled = self._sdk.pull_buffer()
if pulled is None:
return None
rgb24, width, height = pulled
return rgb24_to_rgba(rgb24, width, height)

CaptureCardAdapter 没有继承任何帧源基类。它有 read，play(source: FrameSource) 就接受它。SDK 返回 None 表示没有更多帧，适配器保持这个约定，不把 None 翻译成空 Frame。空 Frame 和“流结束”是两件不同的事。

NetworkCamAdapter 同样包住一个已经存在的 NetworkCamSdk。对象适配器在 Python 里的意义和 C++ 一样：设备往往是先打开的，适配器后包上去。

5.2 类适配器包不进现成实例

class CaptureCardClassAdapter(CaptureCardSdk):
def read(self) -> Optional[Frame]:
pulled = self.pull_buffer()
if pulled is None:
return None
rgb24, width, height = pulled
return rgb24_to_rgba(rgb24, width, height)

这段能跑，play(CaptureCardClassAdapter(), …) 的首像素同样是 (255, 0, 0, 255)。它和 C++ 私有继承有一处重要差别：Python 没有私有继承，pull_buffer 仍然是公开方法。拿到类适配器的人可以直接读 RGB24，翻译层就被绕开了。

所以在 Python 里，只要目标是“对外只留 read”，就用组合，把 SDK 放在 self._sdk。下划线只是约定，真正防漏接口的办法是不把被适配者的方法转发出去。

下面这种写法会把缝重新撕开：

def __getattr__(self, name):
return getattr(self._sdk, name)

播放器一旦能通过适配器摸到 pull_buffer，后面的代码就会依赖厂商签名。适配器要显式写出自己承诺的那几个方法。

5.3 一个函数就写成闭包

def adapt_network_cam(sdk: NetworkCamSdk) -> Callable[[], Optional[Frame]]:
def read() -> Optional[Frame]:
fetched = sdk.fetch_gray()
if fetched is None:
return None
gray, width, height = fetched
return gray_to_rgba(gray, width, height)

return read

闭包捕获的是那台已经打开的摄像机，和对象适配器持有 SDK 是同一件事，只是没有再声明一个类。Target 以后若要加 stop()、format()，再收成类不迟。

脚本实际打印与 C++ 的前三段一致，闭包路径用断言检查首像素，文本适配器通过后打印 ok：

object adapter / capture
2×2 rgba0=(255, 0, 0, 255)
frames=1 eof
object adapter / network
2×2 rgba0=(10, 10, 10, 255)
frames=1 eof
class adapter / capture
2×2 rgba0=(255, 0, 0, 255)
frames=1 eof
ok

5.4 标准库里的文本适配器

io.TextIOWrapper 把二进制流翻译成 str 的文件接口，是 Python 里很典型的适配器：底层缓冲的 read 返回 bytes，包装之后 read 返回 str。

def demo_text_wrapper() -> str:
raw = io.BytesIO(b"hello\\n")
text = io.TextIOWrapper(raw, encoding="utf-8")
try:
return text.read()
finally:
text.detach()

这里有一个和 C++ 引用生命期同类的问题。TextIOWrapper.close() 默认会把底层二进制流一起关掉。底层流的主人若是调用方，就在用完文本接口之后 detach()，把所有权还回去。示例断言返回值是 "hello\\n"。

顺带一提：标准库里名字带 Adapter 的类，不一定是这个模式。logging.LoggerAdapter 在原有日志接口上附加上下文，接口本身没有换成另一套，它更接近后面要说的装饰器。看类做了哪一种翻译，再决定它属于哪一种结构。

六、翻译可以接成链

有时一次翻译到不了播放器要的终点。采集卡给出 RGB24，算法模块要 YUV，渲染要 RGBA。可以叠两层适配器，但每一层的 Target 必须不同，而且每一层只做一种布局转换。

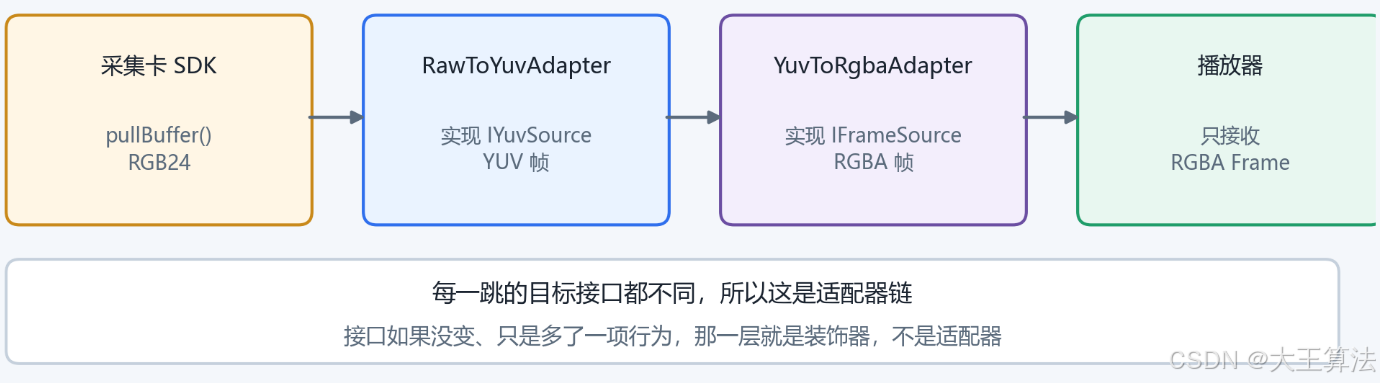

图 5：pullBuffer → IYuvSource → IFrameSource，每一跳的目标接口都变了

class IYuvSource {
public:
virtual ~IYuvSource() = default;
virtual bool read(YuvFrame& out) = 0;
};

class RawToYuvAdapter : public IYuvSource {
// 持有 CaptureCardSdk，把 RGB24 译成 YUV
};

class YuvToRgbaAdapter : public IFrameSource {
public:
explicit YuvToRgbaAdapter(IYuvSource& yuv) : yuv_(yuv) {}
bool read(Frame& out) override; // 只认识 IYuvSource
private:
IYuvSource& yuv_;
};

第二层依赖的是 IYuvSource，不依赖采集卡。以后文件解复用如果也能产出 IYuvSource，RGBA 这层适配器可以复用。

若某一层的入口和出口都是 IFrameSource，它就不再是适配器。在 read 前后打时间戳、叠加一道滤镜，接口没变，那是装饰器。图 5 底部那句话就是这条分界。

双向适配器——一个类同时把 A 译成 B、把 B 译成 A——偶尔出现在两套都已发布、还必须互相调用的接口之间。它会把生命期和错误码拧在一起。能拆成两个单向适配器时，测试和维护都更清楚。

七、标准库早就在用这种结构

C++ 容器适配器是同一结构的一个极简形式。std::stack、std::queue、std::priority_queue 不自己管理一块新的内存布局，它们持有一个序列容器，对外给出另一套操作。下面是 stack 的简化示意，不是标准库原文：

template <typename T, typename Container = std::deque<T>>
class Stack {
public:
void push(const T& value) { data_.push_back(value); }
void pop() { data_.pop_back(); }
T& top() { return data_.back(); }
bool empty() const { return data_.empty(); }

private:
Container data_;
};

deque 两端都能插入。Stack 把这套接口收成只能从背端进出。使用方写 push / pop / top，接触不到 push_front。把 Container 换成 std::vector<T>，翻译层不变，底层容器可以换。这就是对象适配器：对外的方法集合和被适配者不同，内部用组合转发。

迭代器适配器做的是另一类翻译。std::reverse_iterator 把“向前”译成“向后”，std::back_insert_iterator 把赋值译成 push_back。早期的 bind1st 一类函数适配器，现在一般由 lambda 和 std::bind 承担，也就是第四节里 playFrames 那种写法。

Python 侧除了 io.TextIOWrapper，socket.makefile() 也是把套接字收成文件对象。调用方随后按文件接口读，而不是按 recv 的缓冲区约定读。

八、同样是包一层，问接口变了没有

适配器、外观、桥接、装饰器、代理，画出来都像“外面多了一个类”。分开它们的办法是看接口，以及这层是设计之初就在，还是事后补上的。

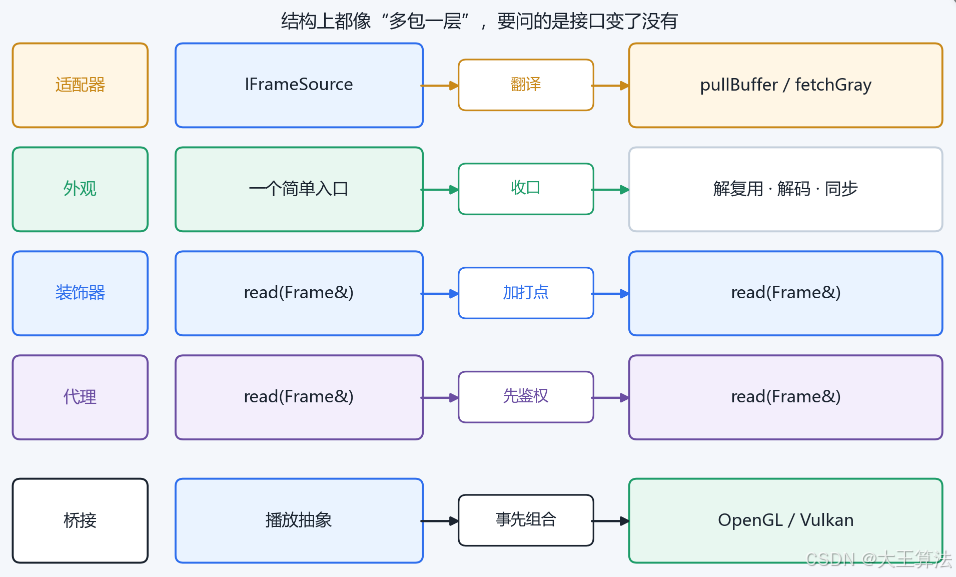

图 6：左右两边的签名相同，就是装饰器或代理；签名不同，才是适配器、外观或桥接

桥接容易和适配器记混，因为两者都用组合。差别在变化从哪来。

桥接面对的是两个都会增长的层次。播放控制一边可能长出倍速、逐帧、只解关键帧；渲染一边可能长出 OpenGL、Vulkan、D3D。让“倍速播放”直接继承“Vulkan 播放器”，每加一种画法就要再复制一套控制逻辑。桥接的做法是播放抽象持有渲染实现接口，两个层次各自派生，用组合连上。这是搭结构的时候就决定的。

适配器面对的是一块已经存在、签名不合的代码。第三方 GL 封装的函数名和你的渲染实现接口不一致时，再写一个适配器把它接进桥的实现端。桥接负责两边能独立扩展，适配器负责某一端的具体类能插进已经定下来的接口。

九、放在播放链路上

适配器值得写，通常是因为边界不属于你，或者已经发布、不能改签名：厂商采集 SDK、另一组人冻结的帧接口、标准库的流类型。客户端接口已经稳定，而且后面还会接第二家、第三家实现。

下面这些情况，加适配器只会多一层跳转：

接口和实现都在同一个仓库，调用方也是你自己。直接改签名，让生产者按 IFrameSource 输出。
差异已经不是布局，而是含义。SDK 给出编码包，播放器要像素。解码、缓冲和线程模型单独成模块，适配器最多站在解码器出口，把 AVFrame 或厂商帧译成你的 Frame。
适配器里出现重连、帧队列、音视频同步。那是连接管理和缓冲组件，它们可以依赖 IFrameSource，不必伪装成翻译层。
色彩转换已经是一整条管线：10bit、HDR、硬件色彩空间。RGB24 补 Alpha 可以留在适配器调用的纯函数里；大管线单独测试，适配器只调用它。

一条比较稳的播放链路是：

厂商 SDK → 适配器（得到统一的 `Frame` / 包）→ 队列与时钟 → 解码或渲染 → 装饰器（打点、字幕）

Qt 工程里，这条缝出现在厂商采集和你自己的视频源之间。适配器实现你的帧源接口，内部调用 SDK。界面刷新、滤镜链、倍速播放不要写进这个类。FFmpeg 工程里，data、linesize、format、pts 这些字段的对应属于适配；avcodec_send_packet / avcodec_receive_frame 那一段是解码流程，宜放在解码器里，由它在出口处调用一个很薄的帧适配。

总之，不过是C++ 还是Python：谁创建被适配者，谁就要说清楚谁最后销毁它。适配器持有引用或裸指针时，调用方保证 SDK 活得更久；适配器持有 unique_ptr 时，设备随适配器一起释放。Python 的 TextIOWrapper.detach() 是同一约定的库函数版本。

十、总结

(1). 适配器翻译的是接口：方法名、参数、数据布局、错误码。它不负责把一种业务能力变成另一种。

(2). 默认写对象适配器，用组合包住已经存在的实例。C++ 的类适配器即使用私有继承，也包不进一台已经打开的设备；Python 的子类还会把 SDK 方法露在外面。

(3). Target 只有一个函数时，C++ 可以用 lambda / std::function，Python 可以用闭包。方法变多、需要多态容器时，再收成类。

(4). 适配器可以叠，每一层的目标接口要不同。接口没变的那一层，是装饰器或代理。

前言

一、缝在接口上

二、四个角色

三、对象适配器与类适配器
