【STM32】 阶段性面试题（百题复习）

  STM32 全套外设面试题库

模块一 · GPIO（LED 输出、按键输入）G1–G10

G1. STM32 的 8 种 GPIO 模式分别是什么？各用于什么场景？（必考）

• 追问：开漏输出为什么不能直接输出高电平？→ 内部无上拉 MOS，高电平必须外部上拉电阻，否则悬空。

G2. 推挽输出和开漏输出的本质区别？

• 推挽：P-MOS + N-MOS 互补，能主动输出 0 和 1，驱动能力强，但两个 IO 不能线或。
• 开漏：只有 N-MOS，输出 0 拉低、输出 1 释放（高阻），靠上拉电阻拉高；多设备可以线与（I2C 仲裁原理），还能做 3.3V↔5V 电平转换（上拉到 5V）。
• 追问：线与是怎么实现的？→ 任一设备拉低 SDA，总线就是低；都不拉就是高（上拉），天然"与"逻辑。

G3. 按键检测为什么常用上拉输入？软件消抖怎么做？

• 按键一端接 GND，另一端接 IO + 内部上拉：松开读 1、按下读 0，省外部电阻。
• 机械抖动 510ms，消抖：读到变化后  延时 1020ms 再确认（软件）；或 RC 滤波/施密特触发器（硬件）。
• 追问：延时消抖有什么代价？→ 阻塞延时期间 CPU 干等，实时系统用"计时器+状态机"非阻塞消抖。

G4. LED 点亮有两种接法，GPIO 配置有什么不同？

• 低电平点亮：LED 阳极接 VCC，阴极接 IO（串限流电阻）→ IO 输出 0 亮；推挽输出，初始化先输出 1 避免上电闪亮。
• 高电平点亮：LED 阳极接 IO → 输出 1 亮，但驱动电流要查手册（GPIO 灌/拉电流约 ±25mA，长期建议 820mA，串 330Ω1kΩ 限流）。
• 追问：为什么必须串限流电阻？→ 不串则 LED 电流只受内阻限制，可能烧毁 LED/引脚。

G5. GPIO 输出速度（2/10/50MHz）影响什么？

• 影响 IO 翻转边沿的陡峭度：速度越高边沿越陡、EMI 越强、功耗越高。
• 选型：普通按键/电平选低速档；SPI 时钟、高速 PWM 选高速档；不是越快越好。
• 追问：速度档会影响实际输出频率上限吗？→ 会，档位决定输出级驱动能力，配错高速信号会失真。

G6. GPIO 常用寄存器有哪些？BSRR 为什么特殊？

• MODER（模式）、OTYPER（输出类型）、OSPEEDR（速度）、PUPDR（上下拉）、IDR（读输入）、ODR（写输出）、BSRR（置位/复位）、LCKR（锁定）。
• BSRR 高 16 位复位、低 16 位置位，一次写操作完成，原子性，不会被中断打断的"读-改-写"竞争破坏——这就是位带之外快速改 IO 的标准手段。
• 追问：为什么不用 ODR 直接改？→ ODR |= (1<<5) 是"读-改-写"，中断里也在改就可能互相覆盖；BSRR 单次写无竞争。

G7. 位带操作对 GPIO 有什么用？

• 通过位带别名地址对 ODR/IDR 的单个 bit 原子置位/复位，一条总线操作完成，不用关中断、不用 BSRR。
• 例：把 PA5 置位 → 写别名地址（0x4200 0000 起的映射区）1 字节 = 1。
• 追问：F4 支持吗？→ 支持（Cortex-M3/M4 都带位带区）。

G8. GPIO 初始化前为什么必须先开时钟？（结合 RCC）

• GPIO 挂在 APB2 总线上，时钟门控默认关闭；不开时钟则寄存器写不进、引脚不工作，严重时访问未使能外设触发 HardFault。
• 顺序：开 GPIO 时钟 → 配模式/速度/上下拉 → （输出）写初值。
• 追问：忘了开时钟的表现？→ 电平无变化、读值恒 0/恒定，排查第一步就是查 RCC。

G9. 按键长按 / 短按 / 双击怎么识别？（状态机思路）

• 用状态机 + 定时器计数：空闲 → 按下消抖 → 按住计时 → 释放判定。
• 长按阈值（如 1s）、双击窗口（如 300ms 内第二次按下）。
• 追问：为什么用状态机不用多个 if？→ 状态机把"抖动/按下/按住/释放"离散化，抗抖、可扩展、可复用，是嵌入式面试加分点。

G10. 按键用轮询还是中断？

• 轮询：主循环周期扫描 + 消抖，简单，但实时性差、可能漏按。
• 中断（EXTI）：按键按下立即响应，但抖动可能触发多次中断，仍需软件消抖；低功耗场景用中断唤醒更合适。
• 追问：中断里能直接处理按键业务吗？→ 不行，中断里只置标志/计数，消抖和业务放主循环。

模块二 · RCC 与时钟树（6/6-1）R1–R12

R1. 为什么 STM32 要有时钟树？（目的题）

• 三个目的：① 分频适配——内核/总线/外设各自有不同的最高频率，统一时钟必须分频；② 门控省电——不用的外设关时钟，动态功耗大降；③ 灵活选择时钟源（HSI/HSE/PLL）。
• 追问：每个外设都开着时钟会怎样？→ 功耗上升、EMI 增加，与外设功能无关但影响系统稳定。

R2. 四个时钟源各自用途？（背表）

R3. 系统时钟怎么从 8MHz 变到 72MHz？（PLL 流程）

• HSE 8MHz → PLL 输入（可选 /2）→ PLL 倍频 ×9 → SYSCLK = 72MHz → AHB /1 → APB2 /1、APB1 /2。
• 追问：倍频系数怎么定？→ 目标 SYSCLK / PLL 输入频率；F1 上限 72MHz，超频要小心外设上限和 Flash 等待周期。

R4. APB1 和 APB2 有什么区别？为什么 APB1 要除 2？

• APB2 最高 72MHz，挂高速外设（USART1、SPI1、GPIO、ADC、TIM1）；
• APB1 最高 36MHz，挂低速外设（USART2/3、I2C、SPI2、TIM2~7、DAC）。
• 除 2 是为了总线功耗/带宽平衡——低速外设不需要 72MHz，还能省电。
• 追问：外设挂在哪条总线是固定的吗？→ 是硬件固定的，查手册外设章节的"bus matrix/APB"归属；选型时影响你能跑多快（如 APB1 的串口波特率上限更低）。

R5. 定时器时钟为什么"APB1 分频 ≠1 时 ×2"？（高频陷阱）

• 定时器需要更高时钟驱动计数，硬件设计：APB1 预分频 =1 时定时器时钟 = APB1；预分频 >1 时自动 ×2。
• 例：APB1=36MHz 时，TIM2~7 的时钟实际是 72MHz——算定时器溢出/分频必须按 72MHz，否则定时时间差一倍。
• 追问：这也是面试常出的计算题：APB1=36MHz、TIM3 分频 71、重载 999，多久中断一次？→ 72MHz/(71+1)=1MHz，1MHz 计数到 1000 → 1ms。

R6. 系统时钟配置流程（HAL 的 SystemClock_Config 做了什么）？

• ① 开启 HSE → ② 配置 Flash 等待周期（72MHz 需 2WS）→ ③ 配置 PLL（HSE/1 ×9）→ ④ 使能 PLL 并等就绪 → ⑤ 选择 PLL 作 SYSCLK → ⑥ 配置 AHB/APB1/APB2 预分频。
• 追问：顺序能不能乱？→ 不能：先有稳定时钟源和 Flash 等待，再切高速 PLL，否则跑飞/HardFault。

R7. 为什么串口/USB 必须用 HSE 而不是 HSI？

• HSI 精度约 ±1%（温度漂移更大），9600 波特率误差要求 <2% 勉强可用，但 USB 要求 0.25% 以内——HSI 必然超差 → 必须 HSE 晶振。
• 追问：HSI 能校准吗？→ 可以软件微调（HSITRIM），但温度漂移不可控，量产还是 HSE。

R8. 外设时钟使能（RCC->APB1ENR/APB2ENR/AHBENR）怎么记？

• 一条总线一个使能寄存器，每个外设一个位：APB2ENR 管 USART1/SPI1/GPIO/TIM1/ADC，APB1ENR 管 USART2/3/I2C/SPI2/TIM2~7/DAC，AHBENR 管 DMA/Flash/SRAM。
• 追问：时钟使能的意义？→ 门控电路，不开时钟外设寄存器"看不见"，写无效。

R9. 什么是时钟安全系统 CSS？

• 使能后：若 HSE 失效（晶振停振/引脚短路），自动切换回 HSI，并产生 NMI 中断通知软件。
• 追问：CSS 触发后程序会怎样？→ 系统时钟降为 HSI 8MHz，外设频率全变（波特率乱），软件应在 NMI 里做安全处理（报警/降级）。

R10. 低功耗模式下时钟行为？

• 睡眠 Sleep：内核时钟停，外设时钟照跑。
• 停机 Stop：所有时钟停，靠 EXTI 等外部事件唤醒，唤醒后要重配时钟（常需重新初始化 PLL）。
• 待机 Standby：全部断电，只能复位/唤醒唤醒脚。
• 追问：停机模式唤醒后为什么波特率会乱？→ 唤醒后时钟源可能回到默认配置，串口按旧波特率配置对不上，需重新初始化时钟和外设。

R11. MCO 引脚是干什么的？

• MCO 可以把内部时钟输出到引脚，供示波器测量/给外部器件供时钟；可输出 HSI/HSE/PLL/系统时钟分频。
• 追问：调试时钟问题第一步？→ 量 MCO 输出，验证 PLL 是否真的锁到目标频率。

R12. 时钟相关面试计算题汇总

• 算波特率：USART1 在 APB2=72MHz、USART2/3 在 APB1=36MHz（见串口篇 S2）。
• 算定时器中断周期：注意 ×2 规则。
• 算 SPI 波特率：SPI1 用 APB2=72MHz，SPI2 用 APB1=36MHz，再除预分频。
• 算 ADC 采样率：ADC 时钟 ≤14MHz（APB2 再分频），采样周期 + 转换周期固定。

模块三 · USART 串口（课程角度补充）U1–U5

U1. 轮询模式收发数据（7-1）内部机制？

• HAL_UART_Transmit：写 DR → 忙等 TXE → 写完等 TC；
• HAL_UART_Receive：忙等 RXNE → 读 DR。全程 CPU 阻塞，靠超时（HAL_GetTick）防卡死。
• 追问：轮询接收有什么致命缺点？→ 主循环被卡住，其他任务全部停摆；高波特率下极易 ORE 丢字节。

U2. printf 重定向 + 多文件工程（7-2）怎么组织代码？

• uart.c/uart.h 封装：void UART1_Init(void)、int fputc(int ch, FILE *f)；头文件放函数声明和 extern USART_HandleTypeDef huart1；主函数 include 头文件即可。
• extern 的作用：跨文件访问全局变量声明；
• static：文件内私有函数/变量。
• 追问：为什么要多文件？→ 模块化、可复用、编译增量快、多人协作；面试常问 include 顺序和头文件守卫（#pragma once / #ifndef）。

U3. 重定向后 printf 底层怎么到串口的？

• printf → vsnprintf 格式化 → 逐字符调 fputc → fputc 里等 TXE 写 DR（见 S10）。勾选 MicroLIB 是为了禁用半主机（否则 fputc 里会调 ARM 半主机机制卡死）。
• 追问：重定向后还能用串口收吗？→ 能，重定向只改输出方向，接收不受影响。

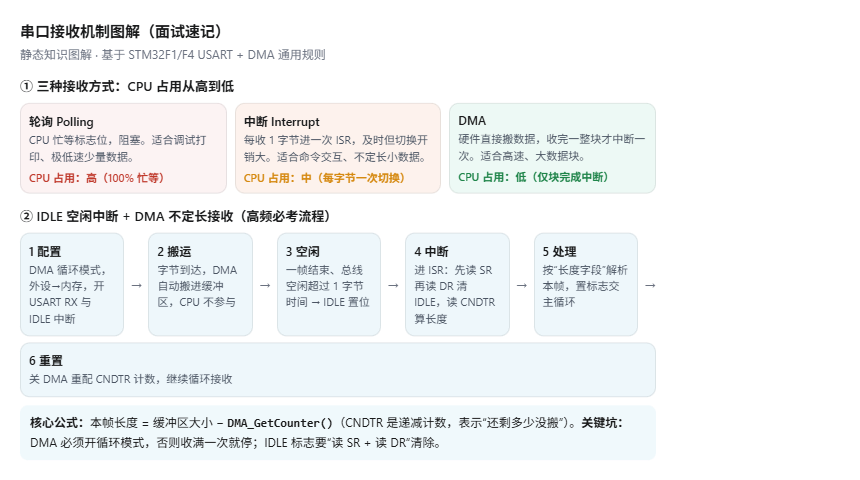

U4. 轮询/中断/DMA 三模式怎么在工程里选？（课程 7-1 vs 10.1 对比）

• 轮询：简单调试、单次收发；
• 中断：命令交互、不阻塞主循环；
• DMA：大数据块、高吞吐。
• 追问：工程里通常怎么搭？→ 主循环轮询发送控制指令，中断/DMA 接收数据，前后台架构。

U5. 串口调试常遇 3 个问题速查（7-1 实战）

• 收不到：时钟/引脚 AF 没配（S11）；
• 乱码：波特率或 APB 时钟算错（S2/S9）；
• 卡死：printf 半主机没禁（S10）。

模块四 · I2C（8/8-1/10.2）I1–I12

I1. I2C 是什么？物理层特点？（必考）

• 两线：SCL（时钟）+ SDA（数据），开漏 + 外部上拉电阻，半双工，支持多主机。
• 特点：地址寻址（7 位/10 位）、线与仲裁、速度分标准 100k / 快速 400k / 快速+ 1M。
• 追问：为什么开漏？→ 才能线与，多设备共享总线不会短路；上拉电阻负责拉高。

I2. I2C 的时序：起始/停止/数据有效性/ACK 怎么说？（手撕题）

• 起始：SCL 高时 SDA 拉低；
• 停止：SCL 高时 SDA 拉高。
• 数据有效：SCL 高电平期间 SDA 必须稳定；SCL 低时 SDA 才能变化。
• ACK：第 9 个时钟，接收方拉低 SDA；主机收完最后字节发 NACK + 停止。
• 追问：写全这四步是模拟 I2C 的手撕题，面试常让当场写起始/停止/发字节/收字节。

I3. I2C 地址机制？

• 第一字节 = 7 位从机地址 + 1 位 R/W；
• 器件地址 = 芯片固定地址 + 引脚配置位（如 A0/A1/A2）。
• 追问：地址冲突怎么办？→ 器件 A0~A2 引脚改接，换地址；同地址只能错开使用。

I4. 一次完整读/写流程（以 EEPROM 为例）？

• 写：起始 → 从机地址+W → ACK → 寄存器地址 → ACK → 数据 → ACK → 停止。
• 读：起始 → 地址+W → ACK → 寄存器地址 → ACK → 重复起始 → 地址+R → ACK → 读数据 → NACK → 停止。
• 追问：为什么读要"重发起始"而不是停止再开始？→ 防止总线被释放后其他主机插入，保证本次操作原子性。

I5. 阻塞模式 HAL 源码（8-1）内部是怎么实现的？

• HAL_I2C_Master_Transmit：生成起始 → 发地址 → 轮询/中断等待各状态标志（TXIS/BTF/ADDR）→ 发数据 → 停止；每步带 HAL_GetTick 超时，超时返回 HAL_TIMEOUT。
• 追问：HAL 阻塞模式真的是纯轮询吗？→ 内部是"中断状态机 + 超时轮询"，工程上叫阻塞式调用，ISR 里还在推进状态机。

I6. I2C 总线卡死（SDA 一直被拉低）怎么恢复？

• 原因：从机异常、主机时序错、上电时序、引脚被外部拉死。
• 恢复手段：主机发 9~16 个 SCL 时钟脉冲，让卡住的从机释放 SDA；再发停止；严重时断电重启。
• 追问：软件上怎么预防？→ 上电等从机就绪、软件重试、错误后重新初始化外设。

I7. 收到 NACK（无应答）怎么排查？

• 顺序：地址对不对（器件手册）→ 器件上电没（量 VCC）→ 上拉电阻有没有（SDA 空闲是否高）→ SCL/SDA 有没有接反 → 从机是否被占用/卡死。
• 追问：主机读最后一个字节为什么要发 NACK？→ 告诉从机"不再要了"，从机释放总线，接着发停止。

I8. 上拉电阻怎么取值？

• 折中速度与功耗：电阻小 → 上升沿快（可跑高速）但功耗大；电阻大 → 省电但边沿慢。
• 常用：100kHz 用 4.7k10k，400kHz 用 2.2k4.7k（3.3V 下）；器件多/容性大要更小。
• 追问：漏选上拉会怎样？→ SDA 空闲电平不确定，通信完全失败或时好时坏。

I9. 硬件 I2C vs 模拟 I2C（IO 口模拟）怎么选？

• 模拟：任意引脚、时序自己控、不受硬件 BUG 影响；代价是占 CPU、代码多。
• 硬件：外设自动产生时序、可配 DMA/中断、省 CPU；但 F1 老型号硬件 I2C 有已知 errata（总线错误、卡死），很多教程宁可用模拟——面试可以提这点，展示看过勘误手册。
• 追问：F4 之后硬件 I2C 稳定吗？→ 基本稳定，工程上硬件 I2C + 中断/DMA 是主流。

I10. I2C 中断模式收发（10.2）的事件中断有哪些？

• 事件中断 EV（TXE/RXNE/ADDR/STOPF/BTF）+ 错误中断 ERR（BERR/ARLO/AF/OVR）。
• HAL 回调：HAL_I2C_MasterRxCpltCallback / MasterTxCpltCallback / ErrorCallback；中断模式不阻塞主循环，配合状态机推进。
• 追问：中断模式比阻塞好在哪？→ 主循环不被 I2C 等待卡住，可同时处理串口/按键/定时器；代价是状态机复杂度。

I11. 多个 I2C 从机挂一条总线，怎么互不干扰？

• 靠地址区分：每次通信先发地址，只有地址匹配的从机应答；从机不匹配时保持高阻。
• 追问：如果两个从机地址相同？→ 冲突，只能换地址引脚或分总线。

I12. I2C 面试手撕题：写模拟 I2C 起始条件（必背）

void I2C_Start(void) {
SDA_H(); SCL_H(); // 空闲：都高
delay(); SDA_L(); // SCL 高时 SDA 拉低 = 起始
delay(); SCL_L(); // 进入传输
}

• 追问：停止条件？→ SCL 低时 SDA 拉低 → SCL 拉高 → SDA 拉高（SCL 高时 SDA 上升沿）。

模块五 · SPI（9/9-1/9-2/10.3）P1–P12

P1. SPI 四根线分别干什么？（必考）

• SCK 时钟（主机产生）、MOSI 主机出从机入、
• MISO 从机出主机入、CS/NSS 片选（低有效）。
• 全双工、同步（时钟由主机给）、一主多从靠 CS 区分。
• 追问：SPI 需要上拉电阻吗？→ 不需要（推挽驱动），这是与 I2C 最大的物理层区别。

P2. SPI 四种模式（CPOL/CPHA）怎么理解？Flash 常用哪个？

• CPOL：空闲时时钟电平（0=低，1=高）；
• CPHA：采样沿（0=第一个沿，1=第二个沿）。
• 模式 0：CPOL=0,CPHA=0（空闲低、上升沿采样）；
• 模式 3：CPOL=1,CPHA=1（空闲高、上升沿采样）。
• Flash（W25Q 等）常用 MODE 0 / MODE 3，两者空闲电平相反但相位相同，都兼容。
• 追问：模式不匹配会怎样？→ 主机采样点和从机数据输出时刻对不上，收到乱码/0xFF。

P3. 全双工意味着什么？为什么发送数据时同时会收到数据？

• 移位寄存器一个时钟移出 1 bit、移入 1 bit → 发一字节的同时收一字节。
• 经典技巧：想读从机数据，主机发 0xFF（哑字节） 推时钟。
• 追问：这个特性带来什么坑？→ 只发不收也要处理 RXNE/读 DR，否则 FIFO 溢出丢数据。

P4. CS 片选的作用？多从机怎么挂？

• CS 拉低选中从机；多从机各接一根 CS（主机多引脚），SCK/MOSI/MISO 共享。
• 追问：CS 时序注意什么？→ 先拉低 CS 再发数据，发完等 BSY/TXE 清再拉高 CS，否则数据残缺；Flash 操作期间 CS 不能乱动。

P5. 阻塞式通信 HAL 源码（9-1）内部流程？

• HAL_SPI_TransmitReceive：开 SPI → 循环：写 DR（发）→ 等 RXNE（收）→ 读完所有字节 → 等 BSY 清（移位寄存器发完）→ 返回。
• 追问：为什么最后要等 BSY？→ BSY=1 表示还在移出最后一位，不等就关 SPI/拉高 CS 会丢尾字节（同串口 TC 的道理）。

P6. SPI Flash 驱动开发（9-2）必背命令与流程

• 追问 1：为什么写之前必须先擦除？→ Flash 编程只能把位从 1→0，擦除把所有位恢复为 1，才能再编程。
• 追问 2：跨页写数据会怎样？→ 地址回绕到页首覆盖旧数据，必须按页切分。

P7. Flash 驱动开发的状态机/流程（面试怎么讲）？

• 完整链路：上电读 ID 校验 → 写使能 → 擦除（轮询 WIP）→ 写使能 → 页编程（轮询 WIP）→ 读回校验。
• 追问：擦除/编程失败怎么处理？→ 重试有限次、报错、掉电保护（先擦后写的掉电窗口是经典可靠性问题）。

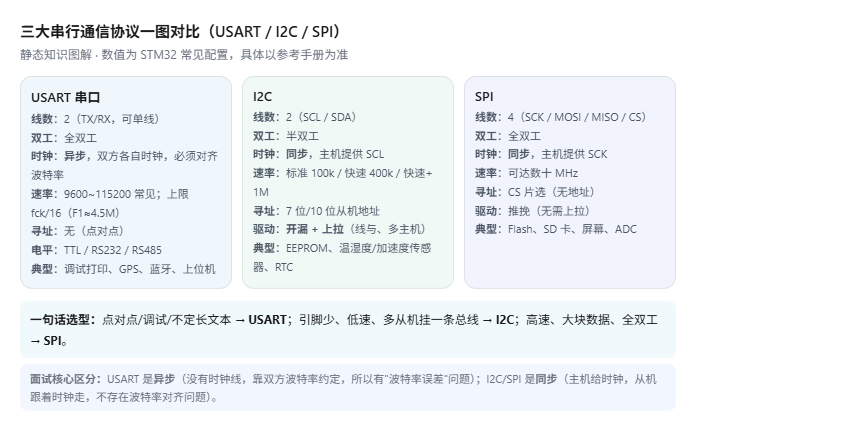

P8. SPI vs I2C 对比（必背表）

• 什么时候选 SPI？→ 高速、大数据（Flash、屏）；
• 什么时候 I2C？→ 引脚少、低速、多设备总线（传感器集群）。

P9. SPI 中断模式收发（10.3）和 DMA 怎么结合？

• 中断：TXE 空进中断发下一个字节、RXNE 满进中断收字节——每字节一次中断，适合中量数据。
• 大块数据用 DMA：内存↔SPI_DR 硬件搬移，传输完成中断收尾（参考串口 DMA 思路，S13）。
• 追问：SPI 收 DMA 和发 DMA 可以同时开吗？→ 可以，SPI 全双工天然支持双通道 DMA。

P10. SPI 收乱码常见原因排查？

• 顺序：CPOL/CPHA 模式匹配 → MISO/MOSI 是否接反 → CS 时序（过早/过晚拉高）→ 时钟频率太高（从机上限）→ 上拉/走线干扰。
• 追问：收 0xFF 特指什么？→ 从机没被正确选中（CS 问题）或 MISO 没接/悬空。

P11. SPI 时钟频率能随便设吗？

• 上限受从机数据手册约束（W25Q 一般支持 100MHz+，但板级走线/主机外设上限先到）；F1 SPI1 由 APB2=72MHz 分频。
• 追问：高速 SPI 要注意什么？→ 走线短、阻抗一致、必要时降低速率换稳定性。

P12. SPI 手撕题：写 SPI 主机收发一字节（寄存器风格）

uint8_t SPI_SendByte(uint8_t byte) {
SPI1->DR = byte; // 发一个字节
while (!(SPI1->SR & SPI_SR_RXNE)); // 等收到（全双工必有回应）
return SPI1->DR; // 读回从机数据
}

• 追问：为什么发一字节后一定能等到 RXNE？→ 全双工：发 8 bit 的同时收到 8 bit，DR 必填。

模块六 · 中断与异常（10/10.1~10.4）E1–E10

E1. 弱引用 __weak / WEAK 是什么？有什么作用？（10.4 必考）

• 链接器符号弱定义：用户定义同名强符号时，覆盖弱符号；没有强符号则用弱实现兜底。
• 典型：HAL 库所有回调都是 __weak 默认空实现（HAL_UART_RxCpltCallback 等），用户在任意源文件写同名函数即可生效，无需改库源码。
• 追问 1：两个文件都定义了同名强符号会怎样？→ 链接错误（重复定义）；weak 就不会。
• 追问 2：为什么不直接给回调写死实现？→ 库与用户代码解耦，用户想用就重写、不想用就留空，HAL 可移植性来源之一。
• 追问 3：自己项目里能用吗？→ 能，写驱动默认处理 + 让应用层可覆盖（回调模式）。

E2. 中断模式收发 vs 阻塞模式收发，本质区别？（10.1 vs 7-1）

• 阻塞：调用线程/主循环一直等到收发完才返回，期间啥也干不了。
• 中断：发起后立即返回，字节到了 ISR 处理/置标志，主循环继续跑——前后台架构的核心。
• 追问：中断模式会不会漏数据？→ 会，ISR 必须及时，且接收缓冲/处理要跟上；高负载时改用 DMA。

E3. 为什么"中断 + 主循环"叫前后台架构？

• 前台 = 中断（突发事件立即响应）；
• 后台 = 主循环（轮询处理累积任务）。
• 两者通过标志位/队列通信。
• 追问：这套架构的瓶颈？→ 后台任务多时轮询周期变长，实时性差 → 才需要 RTOS。

E4. USART 中断模式（10.1）中断里该做什么？

• 收：读 SR 判断 RXNE → 读 DR 存缓冲/环形队列 → 清标志；
• 发：TXE 空 → 写 DR 发下一字节，发完等 TC。
• 追问：中断和主循环之间用什么传数据？→ 环形缓冲（S16），中断只写索引、主循环只读索引。

E5. I2C 中断模式（10.2）和 SPI 中断模式（10.3）的状态机为什么复杂？

• 一次 I2C 读可能要经历：起始 → 地址+W → ACK → 寄存器地址 →ACK → 重复起始 → 地址+R → ACK → 收数据 → NACK → 停止，每一步都是独立中断事件，ISR 里要用状态机推进。
• SPI 相对简单：TXE/RXNE 两个事件，逐字节推进。
• 追问：怎么避免状态机写乱？→ 用枚举状态 + 每个事件一个 case，回调里只改状态和搬数据。

E6. 中断优先级总原则：串口/I2C/SPI/定时器/按键怎么排？（综合题）

• 原则：数据易丢 > 控制实时性 > 非实时任务；同抢占级用子优先级排序。
• 推荐示例：串口接收/定时器控制（高抢占）→ I2C/SPI 通信（中）→ 按键/低优先级事件（低）；PendSV 最低。

E7. 中断与 DMA 协作的总框架？

• 规则：逐字节/小数据用中断，大块数据用 DMA + 完成中断；DMA 完成中断里置"数据就绪"标志，主循环消费。
• 追问：DMA 和中断能同时用于同一外设吗？→ 能，分工不同（DMA 搬数据、中断处理错误/IDLE/完成）。

E8. 中断里常见的 3 个"死锁"反例？

• ① ISR 里调 HAL_Delay（等 SysTick，但 SysTick 优先级低进不来）→ 卡死；
• ② ISR 里 printf（串口中断自己等自己）→ 卡死；
• ③ ISR 里关中断忘了开/临界区过长 → 系统失聪。
• 追问：怎么预防？→ ISR 只置标志 + 搬数据；调用的任何函数必须可重入。

E9. 弱引用回调的实战：怎么写一个"用户可覆盖"的驱动？

// 驱动库（弱实现）
__weak void OnDataReady(uint8_t *buf, uint16_t len) { }
// 用户工程（强符号，覆盖库默认）
void OnDataReady(uint8_t *buf, uint16_t len) {
/* 用户自己的处理 */
}

• 追问：工程里回调名冲突怎么办？→ 加前缀/命名空间风格（如 APP_OnDataReady），或用函数指针注册。

E10. 中断相关面试计算：一个 921600 波特率的串口，中断模式 CPU 占用多大？

• 921600 bps ≈ 92,160 字节/秒（10bit/帧）→ 约 10.7µs 一个字节；若 ISR 处理+压栈出栈花 23µs，CPU 占用约 **2030%**，还有定时器/其他中断 → 明显不够用 → 这就是必须上 DMA 的量化理由。

综合实战题（面试压轴）X1–X3

X1. 设计题：用 STM32 做一个温湿度采集上报系统，怎么分配中断与轮询？

• 方案：I2C 读传感器（中断/DMA，不阻塞）→ 数据在回调里入环形队列 → 主循环处理 → 串口定时上报（轮询发送简单场景/DMA 大场景）→ 按键改配置（EXTI 中断 + 消抖）→ LED 状态指示（GPIO 推挽）。
• 考点：模块化、中断职责划分、缓冲设计、时钟/波特率正确性。

X2. 现场手撕：模拟 I2C 完整收发一字节

• 写：Start → SendByte(addr|W) → 等 ACK → SendByte(reg) → 等 ACK → 数据 → 等 ACK → Stop；读再加 RepeatStart 换 R。
• 考点：时序四步（起始/停止/数据有效/ACK）+ 模拟位操作（位带或直接 IO）。

X3. 故障题：上电后串口打印乱码、LED 不亮、I2C 读传感器全是 0xFF，怎么排查？

• 先查时钟：HSE 有没有起振、PLL 有没有锁、APB 分频对没对（一票否决，全挂）。
• 再查 GPIO：时钟开了没、模式/复用配了没。
• 再逐个外设：波特率算对没、地址/上拉/时序对没。
• 考点：先系统后外设的排查顺序，嵌入式工程师的基本素养。

三大串行通信协议面试题库（USART / I2C / SPI · 51 题）

一、USART 串口篇（U1–U17）

U1. UART 和 USART 有什么区别？

• USART 支持同步模式（带 CK 时钟引脚，可当 SPI 主机）、异步、单线半双工、LIN、智能卡、IrDA、Modbus；UART 只有异步。
• STM32F1：USART1/2/3 是完整 USART，UART4/5 只是 UART（无 CK 引脚）。

U2. 波特率怎么算？误差要求？

• 公式：USARTDIV = fck / (16 × Baud)，结果存 BRR（高 12 位整数 + 低 4 位小数）。
• 例：72MHz、9600 → USARTDIV=468.75 → BRR=0x1D4C，正好 9600。
• 误差 < 2%（硬件 3/16 位采样容差）；HSI 精度 ±1% 可能叠加到危险区，高精度必须 HSE。
• 8N1 一帧 10 bit → 9600bps ≈ 960 字节/秒。
• 常见坑：USART2/3 在 APB1=36MHz，拿 72MHz 算必乱码。

U3. 帧格式有哪些参数？

• 起始位(低 1bit) → 数据位(8/9, LSB 先发) → 校验(无/奇/偶) → 停止位(0.5/1/1.5/2)。经典 8N1。
• 校验只能检单 bit 错，不能纠错；用校验时数据位设 9。

U4. 轮询 / 中断 / DMA 三种收发方式对比？

U5. IDLE 空闲中断 + DMA 不定长接收流程？（必考）

• ① DMA 循环模式收进缓冲 → ② 开 IDLE 中断 → ③ 一帧收完总线空闲触发 IDLE → ④ 先读 SR 再读 DR 清标志 → ⑤ len = BUFSZ − DMA_GetCounter() → ⑥ 置帧完成标志 → ⑦ 关 DMA 重置 CNDTR 继续收。

void USART1_IRQHandler(void) {
if (USART1->SR & USART_SR_IDLE) {
USART1->SR; USART1->DR; // 清 IDLE
uint16_t len = RX_BUF_SIZE – DMA1_Channel5->CNDTR;
frame_ready = 1;
DMA_Cmd(DMA1_Channel5, DISABLE);
DMA1_Channel5->CNDTR = RX_BUF_SIZE; // 关闭状态才能写
DMA_Cmd(DMA1_Channel5, ENABLE);
}
}

U6. TXE 和 TC 有什么区别？

• TXE = DR 空，可写下一字节；
• TC = 移位寄存器也发完了，字节真正上引脚。
• 只等 TXE 就关串口/切 485 方向 → 最后一字节丢失；收尾必须等 TC。

U7. ORE 溢出错误怎么处理？

• 原因：RXNE=1 未读走时新字节到达 → 丢数据。
• 处理：读 SR 再读 DR 清标志；中断处理要快或改 DMA。
• 同类标志：FE（帧错）、NE（噪声）、PE（校验错），清除方式相同（读 SR+DR）。

U8. 为什么串口中断里"先读 SR 再读 DR"？

• RXNE/IDLE/ORE 的清除条件是"读 SR + 读 DR"组合动作；
• 顺序反了会误清/清不掉 → 反复进中断。

U9. printf 重定向怎么做？

• 重写 fputc（等 TXE → 写 DR）；Keil 勾 Use MicroLIB 或 GCC 加 -specs=nosys.specs 禁半主机，否则卡死。
• ISR 里禁止 printf（可能和串口中断互相等待死锁）；RTOS 下需加锁。

U10. 乱码 / 收 0xFF 怎么排查？

• 收 0xFF 常见：RX 悬空、接线没接、电平不匹配。

U11. 引脚配置：F1 重映射 vs F4 复用？

• F1：复用推挽 + AFIO 重映射（USART1 可 PA9/10 或 PB6/7）；
• F4：GPIO_AF7_USART1 选复用功能，无 AFIO。
• 时钟：USART1 在 APB2，USART2/3 在 APB1；初始化顺序：开时钟 → 配引脚 → 配串口。

U12. 多字节协议怎么解析？（粘包/拆包）

• 状态机：帧头(AA 55) → 长度 → 数据 → 校验(CRC16/和校验)，状态错乱回帧头。
• 无长度字段时：定长帧 / 帧尾 / 空闲超时判定。

U13. 环形缓冲怎么实现？（手撕）

#define RB_SIZE 256 // 2 的幂才能用 &
typedef struct { uint8_t buf[RB_SIZE]; volatile uint16_t head, tail; } ring_t;
// 空：head==tail；满：(head+1)&mask == tail（浪费一格法）
void rb_put(ring_t *r, uint8_t d) {
uint16_t n = (r->head + 1) & (RB_SIZE – 1);
if (n != r->tail) { r->buf[r->head] = d; r->head = n; }
}
int rb_get(ring_t *r, uint8_t *d) {
if (r->head == r->tail) return 0;
*d = r->buf[r->tail]; r->tail = (r->tail + 1) & (RB_SIZE – 1); return 1;
}

U14. RS485 方向控制注意什么？

• DE/RE 引脚：发 DE=1，收 DE=0；发送完必须等 TC 再拉低 DE，否则尾字节丢。
• 485 半双工，自己发时会收到自己（回环），不能边发边收。

U15. 全双工/半双工/单线模式？

• 全双工：TX/RX 独立；
• 单线半双工：复用一个引脚（1.5 停止位）；USART 同步模式可输出 CK 当 SPI 用。

U16. 串口 DMA 配置要点？

• 方向、外设地址 &USARTx->DR、数据宽度 8 位、发送 normal / 接收 circular、发送完成用 TC 收尾。
• 大缓冲建议 4 字节对齐（32 位宽度时必需）。

U17. 串口高频追问速答

• 中断会丢数据吗？→ 会，ISR 不及时 → ORE。
• 一帧最多传多少？→ 协议无上限，受缓冲/超时约束。
• 怎么知道一帧收完了？→ IDLE / 长度字段 / 帧尾 / 超时。

二、I2C 篇（I1–I17）

I1. I2C 物理层特点？

• 两线：SCL + SDA；开漏 + 外部上拉；半双工；支持多主机。
• 速度：标准 100k / 快速 400k / 快速+ 1M。
• 追问：为什么开漏？→ 才能线与，多设备共享总线不短路；上拉负责拉高。

I2. 时序四件事：起始/停止/数据有效/ACK？（手撕基础）

• 起始：SCL 高时 SDA 拉低；
• 停止：SCL 高时 SDA 拉高。
• 数据有效：SCL 高期间 SDA 必须稳定，SCL 低时才允许变化。
• ACK：第 9 个时钟，接收方拉低 SDA；主机收完最后字节回 NACK 再停止。

I3. 地址机制？

• 第一字节 = 7 位从机地址 + 1 位 R/W；
• 器件地址 = 芯片固定位 + 引脚配置位（A0~A2）。
• 同地址冲突：改引脚或分总线。

I4. 完整读/写流程（EEPROM 例）？

• 写：起始 → 地址+W → ACK → 寄存器地址(2B) → ACK → 数据 → ACK → 停止。
• 读：起始 → 地址+W → 寄存器地址 → ACK → 重复起始 → 地址+R → ACK → 收数据(最后 NACK) → 停止。

I5. 为什么读要"重复起始"而不是停止再开始？

• 保持本次操作原子性，防止停止后总线被其他主机插队，寄存器指针状态被打断。

I6. 阻塞模式 HAL 源码内部怎么走？

• HAL_I2C_Mem_Read：发起始+地址（等 TXIS）→ 发寄存器地址（等 ACK）→ 重复起始 → 地址+R → 逐字节收（前 N−1 回 ACK，最后 NACK）→ 停止；全程 HAL_GetTick 超时。
• 本质是中断状态机 + 外层忙等的阻塞调用。

I7. 总线卡死（SDA 被拉低）怎么恢复？

for (int i = 0; i < 9; i++)
{ SCL_H(); delay(); SCL_L(); delay(); } // 9 个脉冲
I2C_Stop(); // 补停止

• 原理：9 个时钟强制推进从机内部状态，让它释放 SDA。

I8. 收不到 ACK（NACK）怎么排查？

• 地址对不对（手册）→ 器件上电没 → 上拉电阻有没有（SDA 空闲是否高）→ SCL/SDA 接反 → 从机卡死。

I9. 上拉电阻怎么取值？

• 电阻小 → 边沿快可跑高速，但功耗大；大 → 省电但边沿慢。
• 3.3V：100k 用 4.7k10k，400k 用 2.2k4.7k；器件多/容性大要更小。

I10. 硬件 I2C vs 模拟 I2C？

• 模拟：任意引脚、时序可控、避开 F1 硬件 I2C 的已知 errata，占 CPU。
• 硬件：自动时序、可 DMA/中断、省 CPU；F4 后基本稳定。
• 面试点：能说出 F1 硬件 I2C 有勘误（卡死/总线错误）是加分。

I11. I2C 中断模式为什么要有状态机？（10.2 深度）

• 一次读有 6+ 个事件（起始/地址 ACK/寄存器/重复起始/地址 R/数据/NACK/停止），每个事件一次 ISR，调用早返回 → 必须用枚举状态记录"走到哪一步"。

typedef enum { ST_START, ST_ADDR_W, ST_WAIT_ACK1, ST_SEND_REG,
ST_REPEAT_START, ST_ADDR_R, ST_READ, ST_SEND_NACK, ST_STOP } i2c_state_t;

I12. 多主机仲裁谁赢？

• 同发 1 没事；发 1 的主机遇到对方发 0 → 丢仲裁退出（开漏线与），总线归发 0 者，数据不损坏。

I13. 模拟 I2C 手撕：Start/SendByte/ReadByte/ACK

void I2C_Start(void) { SDA_H(); SCL_H(); delay(); SDA_L(); delay(); SCL_L(); }
void I2C_Stop(void) { SDA_L(); SCL_H(); delay(); SDA_H(); delay(); }
void I2C_SendByte(uint8_t b) {
for (int i = 7; i >= 0; i–) {
if (b & (1 << i)) SDA_H(); else SDA_L();
SCL_H(); delay(); SCL_L(); delay(); // SCL 高时 SDA 稳定
}
}
uint8_t I2C_ReadByte(void) {
uint8_t d = 0; SDA_H(); // 释放 SDA 让从机驱动
for (int i = 7; i >= 0; i–) {
SCL_H(); delay();
if (SDA_READ()) d |= (1 << i);
SCL_L(); delay();
}
return d;
}
uint8_t I2C_CheckACK(void) { SDA_H(); SCL_H(); delay(); uint8_t a = !SDA_READ(); SCL_L(); return a; }

I14. EEPROM 读一字节手撕（重复起始 + NACK 全在）

uint8_t EEPROM_ReadByte(uint16_t addr) {
uint8_t d;
I2C_Start();
I2C_SendByte(0xA0); I2C_CheckACK(); // 地址+W
I2C_SendByte(addr >> 8); I2C_CheckACK();
I2C_SendByte(addr & 0xFF); I2C_CheckACK();
I2C_Start(); // 重复起始
I2C_SendByte(0xA1); I2C_CheckACK(); // 地址+R
d = I2C_ReadByte();
I2C_SendACK(0); // 最后一字节 NACK
I2C_Stop();
return d;
}

I15. I2C 常见坑速查

• 漏上拉电阻 → 通信全失败；
• SDA 在 SCL 高时变了 → 从机误判成起始/停止；
• 多字节读忘 NACK → 从机继续发，总线乱；
• ISR 里做数据处理 → 拖死其他中断。

I16. 为什么 ISR 里不处理 I2C 数据？

• I2C 中断密集（每字节至少一次），业务逻辑放 ISR 会阻塞其他中断；
• 回调只搬缓冲 + 置标志。

I17. I2C 高频追问速答

• I2C 能像 SPI 一样全双工吗？→ 不能，半双工。
• 没有上拉会怎样？→ 电平不确定，通信失败。
• 从机怎么知道自己被选中？→ 地址匹配后应答 ACK。

三、SPI 篇（P1–P17）

P1. SPI 四根线各干什么？

• SCK（主机给时钟）、MOSI（主机出从机入）、
• MISO（从机出主机入）、CS（片选，低有效）。
• 全双工、同步；多从机靠 CS 区分，无需上拉电阻（推挽驱动）。

P2. 四种模式（CPOL/CPHA）？Flash 常用哪个？

• CPOL：空闲时钟电平；
• CPHA：采样沿（1=第一个沿，0=第二个沿）。
• MODE0（CPOL=0,CPHA=0）和 MODE3（CPOL=1,CPHA=1）：都是第一个沿采样，只差空闲电平，Flash 两者都兼容。
• 采样点错了（MODE1/2）→ 一定乱码。

P3. 全双工意味着什么？哑字节技巧？

• 发 1 字节的同时收 1 字节（移位寄存器进一出）。
• 想读从机 → 主机发 0xFF 哑字节推时钟；只发不收也要处理 RXNE，否则溢出。

P4. CS 片选时序注意？

• 先拉低 CS 再发数据，发完等 BSY 清再拉高，否则尾字节残缺。

P5. 阻塞式 HAL 流程 + 为什么等 BSY？

• HAL_SPI_TransmitReceive：写 DR → 等 RXNE 收 → 全部发完 → 等 BSY 清（移位寄存器移完）→ 返回。
• 同串口 TC 的道理：DR 空 ≠ 发完。

P6. SPI Flash 命令表（必背）

P7. 为什么写之前必须先擦除？

• Flash 编程只能把位 1→0；擦除把所有位恢复为 1 后才能再编程。

P8. 跨页写怎么处理？（手撕）

while (len) {
Flash_WriteEnable();
uint32_t page_left = PAGE_SIZE – (addr % PAGE_SIZE); // 本页剩余
uint32_t chunk = (len < page_left) ? len : page_left; // 最多写到页尾
// 发 0x02 + 24 位地址 + chunk 字节
Flash_WaitBusy(); // 轮询 WIP
addr += chunk; data += chunk; len -= chunk;
}

P9. 读 ID 时序手撕

SPI_CS_LOW();
SPI_SendByte(0x9F);
id[0] = SPI_SendByte(0xFF); // 哑字节推时钟，读回
id[1] = SPI_SendByte(0xFF);
id[2] = SPI_SendByte(0xFF);
SPI_CS_HIGH();

• 读到全 0xFF → CS 没选中 / MISO 悬空 / 命令不支持。

P10. 硬件 NSS vs 软件 CS？

• 硬件 NSS 时序受外设状态机约束、多从机切换麻烦；
• 软件 CS 任意 GPIO 手动控制，工程上 90% 用它。

P11. SPI DMA 怎么配？

• 大块数据（Flash 页编程、刷屏）必须 DMA；
• 全双工同传用 HAL_SPI_TransmitReceive_DMA。
• 小数据轮询、中量中断、大块 DMA（和串口同一套选型逻辑）。

P12. SPI 中断模式（10.3）怎么工作？

• TXE 空中断发下一字节、RXNE 满中断收字节，逐字节推进；比阻塞省 CPU，比 DMA 代码简单。

P13. SPI 收乱码排查顺序？

• 模式（CPOL/CPHA）匹配 → MISO/MOSI 接反 → CS 时序 → 时钟频率超从机上限 → 走线干扰。

P14. SPI 时钟频率能随便设？

• 受从机上限（W25Q 支持很高）和主机外设限制（F1 SPI1 由 APB2=72MHz 分频）；高速注意走线。

P15. 手撕：SPI 主机收发一字节

uint8_t SPI_SendByte(uint8_t byte) {
SPI1->DR = byte;
while (!(SPI1->SR & SPI_SR_RXNE)); // 全双工必有回应
return SPI1->DR;
}

P16. SPI vs I2C 对比表

P17. SPI 高频追问速答

• SPI 有波特率误差问题吗？→ 没有，同步时钟由主机给。
• 从机多怎么接？→ 共享 SCK/MOSI/MISO，各接一根 CS。
• 发 0xFF 是干嘛？→ 提供时钟推数据（读操作）。

四、三协议综合对比题（C1–C6）

C1. 完整对比表（终极版）

C2. 选型题：温湿度传感器、GPS、SPI Flash、RTC、屏幕分别用什么？

• 温湿度（SHT30 等 I2C）、GPS（USART 输出 NMEA）、Flash（SPI 高速大块）、RTC（I2C，如 DS3231）、屏幕（SPI 刷屏快）。

C3. 同步 vs 异步的核心区别（为什么只有 USART 有"波特率对齐"问题）？

• 异步没有时钟线，双方各自计时 → 必须约定并校准波特率，误差 <2% 才稳；
• 同步由主机提供时钟，从机跟着沿走 → 不存在波特率误差，但主机时钟上限决定速率。

C4. 综合设计题：一个采集系统（SPI Flash 存数据 + I2C 读传感器 + USART 上报），中断优先级怎么排？

• 数据易丢优先：USART 接收/DMA 完成（高）→ I2C 事件（中）→ SPI 传输完成（中）→ 业务处理（低）；共用缓冲必须加环形队列 + volatile。

C5. 一句话说出每个协议的"致命弱点"？

• USART：异步速率受波特率误差/APB 时钟限制，点对点不能挂多设备；
• I2C：半双工 + 开漏速率上不去，总线卡死要恢复；
• SPI：线多、无地址（从机多要 CS 引脚多）、不能多主机。

C6. 手撕综合：一个系统里三协议各自初始化顺序？

• 先时钟（RCC）→ GPIO 复用/开漏配置 → 各自外设初始化（USART 波特率、I2C 时序、SPI 模式/分频）→ 中断优先级 → 使能；
• 顺序错了：没开时钟先配外设 = 寄存器写入无效。

三大协议速记卡

  STM32 面试深水区题库（代码级 · 原理级 · 计算级 · 31 题）

深挖一 · 中断/异常底层（D1–D8）

D1. 硬件压栈到底压了哪些寄存器？顺序如何？（现场还原题）

• 进入异常时硬件自动压入 8 个 32 位寄存器（SP 减 32 字节）：xPSR、PC、LR、R12、R3、R2、R1、R0。
• 压栈顺序是"先入高地址再入低地址"，PC 里保存的是被中断指令的下一条（返回地址）。
• M4F（带 FPU）：默认惰性压栈（Lazy Stacking）——只有 ISR 真用了浮点寄存器，才压 FPSCR + S0~S15，省掉大部分中断的时间开销。
• 追问：为什么 R4~R11 不压？→ 由编译器在 ISR 开头压（软压栈），且只有用到的才压，节省时间。

D2. EXC_RETURN 三个值的完整含义？调试时怎么用？

• 用法：断点进 HardFault 后看 LR，0xFFFFFFFD → 故障发生在任务栈，多半是 RTOS 任务栈溢出/越界；0xFFFFFFF9 → 主栈（裸机栈溢出）。
• 追问：为什么这些值以 0xFFFFFFF 开头？→ 高 28 位全 1 是 Cortex-M 保留的特殊地址段，CPU 识别为"异常返回指令"而非普通跳转地址。

D3. FreeRTOS 上下文切换的汇编级思路？（必考加分题）

• SysTick ISR：判定需要切换 → 触发 PendSV（挂起，不立即执行）。
• PendSV ISR（vPortSVCHandler/xPortPendSVHandler）：
• 关中断（BASEPRI/PRIMASK，防切换过程被打断）；
• 软件保存 R4~R11 到当前任务栈（R0~R3/PC/LR/xPSR 已在进异常时被硬件压栈）；
• 更新当前任务控制块的 SP 指针；
• 取新任务 SP，PSP = 新SP；
• 从新任务栈恢复 R4~R11；
• 开中断，BX LR（0xFFFFFFFD → 以 PSP 出栈恢复新任务现场）。
• 追问：为什么 R4R11 由软件保存而 R0R3 不用？→ R0R3/PC/LR/xPSR 硬件已经压栈了，只差 R4R11 这 8 个"callee-saved"，软件补压即可——这就是硬件压栈设计省软件代码的关键。

D4. HardFault 实战：数组越界写坏了相邻变量，怎么一步步定位？（实操题）

• 步骤：
• 断点停进 HardFault_Handler；
• 看 LR 的 EXC_RETURN 定 MSP/PSP（裸机还是任务）；
• 找到对应栈指针，读出压栈区的 PC（出问题指令的下一条）和 R0~R3（当时参数）；
• 在反汇编窗口定位 PC 指令，看它写/读了哪个地址；
• 对照故障状态寄存器：CFSR 的 MMFSR/BFSR/UFSR 分别指向内存管理/总线/用法错误，BFAR/MMFAR 给出故障地址——地址明显异常（如 0xDEADBEEF、越界数组尾）就锁定根因；
• 回代码查对应数组下标/指针运算。
• 追问：栈溢出怎么主动检测？→ 启动时把栈区填满 0xCC，周期性检查栈底标记是否被冲掉；或 RTOS 任务栈同样手法；FreeRTOS 有 configCHECK_FOR_STACK_OVERFLOW 钩子。

D5. 临界区题：主循环 counter++、中断里读 counter，不加保护会怎样？怎么修？

• 会怎样：counter++ 是"读-加-写"三条指令，中断正好打在中间 → 读到错位值（老值/中间值）。
• 修：volatile（保证不缓存）+ 读时关中断（保证读-改写原子）：

volatile uint32_t counter;
uint32_t safe_read(void) {
__disable_irq();
uint32_t v = counter;
__enable_irq();
return v;
}

• 追问：为什么位带救不了计数器？→ 位带只对单个 bit 原子，32 位计数器是多 bit 读改写，关中断才是正确解。

D6. 位带计算题：SRAM 变量 0x20000000 的 bit2，别名地址是多少？

• 公式：别名地址 = 别名基址 + (目标地址−位带基址)×32 + bit×4
• SRAM：0x2000 0000 → 0x2200 0000；
• 代入：0x22000000 + 0×32 + 2×4 = 0x22000008。
• 追问：对 0x22000008 写 1 等价于什么？→ 原子地把 0x20000000 的 bit2 置 1，单总线操作，不关中断。

D7. SysTick 计算题：72MHz 下 1ms 节拍，LOAD 填多少？

• LOAD = 时钟/节拍频率 − 1 = 72000000/1000 − 1 = 71999 = 0x1193F。
• 追问：如果系统切到 HSI 8MHz（不分频），重算？→ 8000−1 = 7999；忘了改会导致节拍变快/变慢（时间全错），这正是 R9 里"HSE 失效切 HSI 后定时全乱"的量化来源。

D8. 场景题：A 中断(抢占1) 和 B 中断(抢占1) 同时来，谁先？如果 A 先执行完之前 B 又来？

• 抢占相同 → 比子优先级 → 再相同 → 比中断号（编号小先）。
• 抢占相同不能嵌套：B 只能等 A 执行完；但若 B 抢占更高（如 0），会立即打断 A（嵌套）。
• 追问：这就是为什么"抢占优先级决定实时上限，子优先级只决定排队顺序"。

深挖二 · USART 代码级（U6–U11）

U6. IDLE + DMA 不定长接收：完整初始化 + 中断代码（手撕题）

// 初始化：DMA1_Channel5 循环模式收 USART1_RX
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC; // 外设→内存
DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&USART1->DR;
DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)rx_buf;
DMA_InitStructure.DMA_BufferSize = RX_BUF_SIZE;
DMA_InitStructure.DMA_Mode = DMA_Mode_Circular; // 关键：循环
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;
DMA_Init(DMA1_Channel5, &DMA_InitStructure);
DMA_Cmd(DMA1_Channel5, ENABLE);
USART_ITConfig(USART1, USART_IT_IDLE, ENABLE); // 空闲中断

void USART1_IRQHandler(void) {
if (USART_GetITStatus(USART1, USART_IT_IDLE)) {
USART1->SR; USART1->DR; // 清 IDLE：读 SR+DR
uint16_t len = RX_BUF_SIZE – DMA_GetCurrDataCounter(DMA1_Channel5);
frame_ready = 1; // 主循环按 len 解析 rx_buf
DMA_Cmd(DMA1_Channel5, DISABLE); // 重置前必须关 DMA
DMA_SetCurrDataCounter(DMA1_Channel5, RX_BUF_SIZE);
DMA_Cmd(DMA1_Channel5, ENABLE);
}
}

• 追问 1：为什么重置计数前要 DISABLE？→ CNDTR 只能在 DMA 关闭时写入，否则写入无效。
• 追问 2：两帧连发会怎样？→ 第一帧 IDLE 中断后缓冲区还没被消费，第二帧 DMA 又开始覆盖写 → 必须保证主循环消费速度 > 接收速度，或换双缓冲。

U7. 大数据连续接收怎么不丢？（双缓冲 + 半满中断方案）

• 两个 BUFSZ 缓冲区轮换：DMA 收满 A 时（传输完成中断）→ 立刻切到 B 收 → 主循环慢慢消费 A；B 满再切回。
• 或单缓冲 + 半满中断：缓冲前半满时中断通知搬走前半，DMA 继续收后半，搬完再等。
• 追问：这本质是什么？→ 生产者（DMA）与消费者（主循环）解耦，双缓冲保证"边收边处理"，是大流量串口/SPI 收发的标准架构。

U8. 波特率误差计算题：APB1=36MHz 跑 115200，误差多大？

• USARTDIV = 36e6/(16×115200) = 19.53125 → 取整数 19 + 小数 0.53125×16 ≈ 8/16 → 实际 = 36e6/(16×19.5) = 115384.6。
• 误差 = |115200 − 115384.6|/115200 ≈ 0.16% < 2%，可用。
• 追问：为什么 36MHz 的 APB1 跑 115200 也能过？→ 采样容差 3/16 位 ≈ 1.875%，0.16% 远低于阈值；但如果用 HSI 8MHz 且精度 ±1%，累积误差就危险了。

U9. 发送中断完整流程（TXE 中断 + TC 收尾）

void UART_Send_Start(uint8_t *data, uint16_t len) { // 主循环调用
tx_idx = 0; tx_len = len; tx_buf = data;
USART_ITConfig(USART1, USART_IT_TXE, ENABLE); // 开 TXE 中断
}
void USART1_IRQHandler(void) {
if (USART_GetITStatus(USART1, USART_IT_TXE)) {
if (tx_idx < tx_len) { USART1->DR = tx_buf[tx_idx++]; }
else { USART_ITConfig(USART1, USART_IT_TXE, DISABLE);
USART_ITConfig(USART1, USART_IT_TC, ENABLE); } // 转等 TC
}
if (USART_GetITStatus(USART1, USART_IT_TC)) { // 全部发完
USART_ITConfig(USART1, USART_IT_TC, DISABLE);
tx_done = 1; // 通知主循环
}
}

• 追问：为什么发完要"TXE 转 TC"两步？→ TXE 只保证 DR 空，TC 才保证移位寄存器发完；两阶段是串口发送的标准收尾（对应 S7）。

U10. 环形缓冲完整实现（手撕题）

#define RB_SIZE 256 // 必须是 2 的幂，才能用 & 取模
typedef struct {
uint8_t buf[RB_SIZE];
volatile uint16_t head; // 写索引：中断里只改它
volatile uint16_t tail; // 读索引：主循环只改它
} ring_t;

// 中断写
void rb_put(ring_t *r, uint8_t d) {
uint16_t next = (r->head + 1) & (RB_SIZE – 1);
if (next != r->tail) { r->buf[r->head] = d; r->head = next; } // 满则丢
}
// 主循环读
int rb_get(ring_t *r, uint8_t *d) {
if (r->head == r->tail) return 0; // 空
*d = r->buf[r->tail];
r->tail = (r->tail + 1) & (RB_SIZE – 1);
return 1;
}

• 追问：为什么"满"用 next == tail 判断？→ 浪费一格法，避免 head==tail 同时表示"空"和"满"的歧义；代价是最多存 255 字节。

U11. 多文件工程：uart.c/h 里 extern / static / 头文件守卫怎么用？

/* uart.h */
#ifndef __UART_H // 头文件守卫：防止重复包含
#define __UART_H
void UART1_Init(void);
int fputc(int ch, FILE *f);
extern UART_HandleTypeDef huart1; // 跨文件共享句柄（定义在 uart.c）
#endif

/* uart.c */
#include "uart.h"
static uint8_t tx_buf[64]; // static：仅本文件可见
UART_HandleTypeDef huart1; // 全局定义

• 追问：头文件守卫为什么必须？→ 两个 .c 都 include 同一个头时，没有守卫会重复定义报错；守卫（或 #pragma once）让第二次包含变空。
• 追问：extern 和 static 方向相反？→ extern 声明"它定义在别处，这里可用"；static 限制"只在当前文件可见"，正好一对。

深挖三 · I2C 代码级（I13–I19）

I13. 模拟 I2C 完整手撕代码（Start/Stop/收发/ACK + EEPROM 读写）

#define SCL_H() GPIOB->BSRR = GPIO_Pin_6
#define SCL_L() GPIOB->BRR = GPIO_Pin_6
#define SDA_H() GPIOB->BSRR = GPIO_Pin_7
#define SDA_L() GPIOB->BRR = GPIO_Pin_7
#define SDA_READ() ((GPIOB->IDR & GPIO_Pin_7) ? 1 : 0)

void I2C_Start(void) { SDA_H(); SCL_H(); delay(); SDA_L(); delay(); SCL_L(); delay(); }
void I2C_Stop(void) { SDA_L(); SCL_H(); delay(); SDA_H(); delay(); }

void I2C_SendByte(uint8_t b) {
for (int i = 7; i >= 0; i–) {
if (b & (1 << i)) SDA_H(); else SDA_L();
SCL_H(); delay(); SCL_L(); delay(); // SCL 高时 SDA 必须稳定
}
}
uint8_t I2C_ReadByte(void) {
uint8_t d = 0; SDA_H(); // 释放 SDA，让从机驱动
for (int i = 7; i >= 0; i–) {
SCL_H(); delay();
if (SDA_READ()) d |= (1 << i);
SCL_L(); delay();
}
return d;
}
uint8_t I2C_CheckACK(void) { SDA_H(); SCL_H(); delay(); uint8_t a = !SDA_READ(); SCL_L(); return a; }
void I2C_SendACK(uint8_t ack) { if (ack) SDA_L(); else SDA_H(); SCL_H(); delay(); SCL_L(); SDA_H(); }

uint8_t EEPROM_WriteByte(uint16_t addr, uint8_t data) {
I2C_Start();
I2C_SendByte(0xA0); if (!I2C_CheckACK()) return 0; // 地址+W
I2C_SendByte(addr >> 8); if (!I2C_CheckACK()) return 0;
I2C_SendByte(addr & 0xFF); if (!I2C_CheckACK()) return 0;
I2C_SendByte(data); if (!I2C_CheckACK()) return 0;
I2C_Stop();
return 1;
}
uint8_t EEPROM_ReadByte(uint16_t addr) {
uint8_t d;
I2C_Start();
I2C_SendByte(0xA0); I2C_CheckACK();
I2C_SendByte(addr >> 8); I2C_CheckACK();
I2C_SendByte(addr & 0xFF); I2C_CheckACK();
I2C_Start(); // 重复起始
I2C_SendByte(0xA1); I2C_CheckACK(); // 地址+R
d = I2C_ReadByte();
I2C_SendACK(0); // 最后一字节 NACK
I2C_Stop();
return d;
}

• 追问：每个 delay 为什么必须？→ 模拟 I2C 靠软件延时满足时序参数（上升/下降/保持时间），高速场景需按 tSU;STA/tHD;DAT 查手册调延时。
• 追问：这套代码怎么挂多个器件？→ 换从机地址即可（如 0xA0/0xA2/0xA4…由 A0~A2 引脚决定）。

I14. HAL_I2C_Mem_Read 内部大致怎么走？（源码级）

• HAL_I2C_Mem_Read → I2C_RequestMemoryRead：发起始+地址+W（等 TXIS）→ 发寄存器地址高/低字节（等 TXIS，每字节等 ACK）→ 重复起始 → 发地址+R → 收数据：前 N−1 字节等 RXNE 读 + 回 ACK，最后字节回 NACK → 停止 → 置完成标志。
• 全程带 HAL_GetTick 超时，超时返回 HAL_TIMEOUT 并进 ErrorCallback。
• 追问：HAL 阻塞模式为什么还要中断？→ HAL 内部用"中断服务 + 状态机推进 + 外层忙等"，本质是中断驱动的阻塞调用——这解释了为什么阻塞模式里 ISR 不能被打断太久。

I15. 总线卡死恢复：9 个时钟脉冲怎么写？

void I2C_Bus_Recover(void) {
for (int i = 0; i < 9; i++) { // 最多 9 个时钟
SCL_H(); delay(); SCL_L(); delay();
}
I2C_Stop(); // 补一个停止条件
}

• 原理：卡死通常是从机把 SDA 拉死不释放，主机用时钟脉冲强制推进从机内部状态，直到从机在第 9 位释放 SDA。
• 追问：9 为什么够？→ 从机一个字节/状态最多 9 个时钟（8 数据+1 ACK），脉冲一轮后必然到停止条件附近。

I16. 多主机同时发数据，谁赢？（仲裁题）

• 双方都发 1 时总线 1 没问题；某个主机发 1、另一个发 0 → 发 0 的赢（开漏线与，发 1 的主机检测到总线被拉低 → 丢仲裁，退出）。
• 追问：仲裁发生在哪个阶段？→ 地址位和数据位都可能仲裁；丢仲裁的主机停止发送，总线被胜者接管，不会损坏数据。

I17. I2C 中断模式读 EEPROM 状态机怎么设计？（10.2 深度）

typedef enum { ST_START, ST_SEND_ADDR_W, ST_WAIT_ACK1, ST_SEND_REG,
ST_REPEAT_START, ST_SEND_ADDR_R, ST_WAIT_ACK2,
ST_READ, ST_SEND_NACK, ST_STOP } i2c_state_t;

• 每收到一个事件中断就推进一格：发地址完成 → 等 ACK → 发寄存器 → 重复起始 → 切 R → 收字节（计数）→ NACK → 停止。
• 追问：为什么中断模式要状态机而阻塞不用？→ 阻塞是"一次调用里按顺序等完所有事件"；中断模式一个事件一次 ISR，调用早返回了，必须用状态记录"走到哪了"，否则不知道下一步发什么。

I18. 上拉电阻 + 总线电容怎么估算？（进阶硬件题）

• 上升时间 ≈ 0.8473 × R × C；快速模式要求上升 <300ns（400kHz），3.3V 常用 2.2k~4.7k。
• 追问：器件多了电阻要换小？→ 总线电容变大，为保持上升沿够快要减小 R，但功耗上升——这就是"挂 8 个从机容易不稳定"的原因。

I19. 为什么 ISR 里不做 I2C 数据处理？

• I2C 中断（尤其读多字节）会连续密集触发，在 ISR 里解析业务逻辑会拖住其他中断；正确做法：ISR/回调只搬进缓冲 + 置标志，解析和业务放主循环/任务。

深挖四 · SPI 代码级（P13–P18）

P13. Flash 跨页写完整实现（手撕题）

#define PAGE_SIZE 256
void Flash_WriteBytes(uint32_t addr, uint8_t *data, uint32_t len) {
while (len) {
Flash_WriteEnable(); // 0x06 置 WEL
uint32_t page_left = PAGE_SIZE – (addr % PAGE_SIZE); // 本页剩余
uint32_t chunk = (len < page_left) ? len : page_left; // 最多写到页尾
// 发 0x02 + 24 位地址 + chunk 字节
SPI_CS_LOW();
SPI_SendByte(0x02);
SPI_SendByte((addr >> 16) & 0xFF);
SPI_SendByte((addr >> 8) & 0xFF);
SPI_SendByte(addr & 0xFF);
for (uint32_t i = 0; i < chunk; i++) SPI_SendByte(data[i]);
SPI_CS_HIGH();
Flash_WaitBusy(); // 轮询 WIP（0x05）
addr += chunk; data += chunk; len -= chunk;
}
}

• 追问 1：为什么必须算 page_left？→ 页编程跨页会地址回绕到页首，覆盖旧数据——这是 Flash 面试第一坑。
• 追问 2：每次写前为什么都要 WriteEnable？→ WEL 位在一次编程/擦除完成后自动清 0，下次必须先置位。

P14. Flash 读 ID 的完整时序（手撕）

SPI_CS_LOW();
SPI_SendByte(0x9F); // JEDEC ID 命令
id[0] = SPI_SendByte(0xFF); // 3 个哑字节推时钟，读回 3 字节
id[1] = SPI_SendByte(0xFF);
id[2] = SPI_SendByte(0xFF);
SPI_CS_HIGH(); // 读 ID 时 CS 全程低

• 追问：为什么读要发 0xFF？→ SPI 全双工：读数据必须靠主机发字节提供时钟，0xFF 是通用哑字节（对应 P3）。
• 追问：读到 ID 全 0xFF 说明什么？→ CS 没拉低/从机没选中、MISO 悬空、或型号不支持该命令。

P15. SPI DMA 收发配置（HAL 代码）+ 选择依据

HAL_SPI_Transmit_DMA(&hspi1, tx_buf, len); // 发：内存→SPI
HAL_SPI_Receive_DMA (&hspi1, rx_buf, len); // 收：SPI→内存
void HAL_SPI_TxCpltCallback(SPI_HandleTypeDef *hspi) { tx_done = 1; }

• 追问：SPI 全双工 + DMA 应该用哪个函数？→ 收发同时开时用 HAL_SPI_TransmitReceive_DMA，一次驱动两条 DMA 通道。
• 追问：什么时候用中断/DMA，什么时候轮询？→ 几字节调试轮询；几十字节中断；大块数据（Flash 页编程、刷屏）必须 DMA，量化理由同 U6。

P16. 硬件 NSS vs 软件 CS，为什么推荐软件 CS？

• 硬件 NSS：外设自动控制片选，但时序受外设状态机约束（如起始/结束对齐），多从机切换麻烦，易踩坑。
• 软件 CS：任意 GPIO 手动拉低/拉高，时序完全自己控制，多从机随便扩展——工程上 90% 用软件 CS。
• 追问：软件 CS 要注意什么？→ 先拉低再发首字节、发完等 BSY 清再拉高（见 P4），这两个时机错一个数据就丢。

P17. 为什么发完要等 BSY？（逐字节时序）

• TXE 清 = DR 空，但移位寄存器可能还在移出最后一位；BSY=1 表示仍在移位，不等就拉高 CS/关 SPI → 尾字节残缺。
• 追问：和串口 TC 是一个道理？→ 完全同构：DR 空 ≠ 发送完成，寄存器级"最后一字节"必须等硬件完成信号。

P18. SPI 模式计算题：MODE 0 和 MODE 3 的波形区别？

• 都是第一个时钟沿采样（CPHA=0/1 相位一致），区别只在空闲电平：MODE0 空闲低、MODE3 空闲高。
• 追问：为什么 Flash 两个都兼容？→ 大多数 Flash 对空闲电平不敏感（只在采样点读数据），主机按手册配 MODE0 或 MODE3 都能通信——但采样点错了（MODE1/2）一定乱码。

深挖五 · 时钟树计算题（C1–C4）

C1. 综合计算：72MHz 系统下，配 115200 串口（USART2）、1ms 定时器（TIM3）、10MHz SPI（SPI1），各自分频填多少？

• USART2 在 APB1=36MHz：USARTDIV = 36e6/(16×115200) ≈ 19.53 → BRR≈0x13B（误差 0.16%，见 U8）。
• TIM3 在 APB1，预分频≠1 → 定时器时钟 72MHz：(PSC+1)×(ARR+1) = 72e6/1000 = 72000 → PSC=71, ARR=999（见 R5）。
• SPI1 在 APB2=72MHz：要 10MHz → 预分频 8（72/8=9MHz，最接近且不超）。
• 考点：三条线分别用对 APB1/APB2/定时器×2 规则——错一条答案就错。

C2. ADC 采样率上限怎么算？

• F1 ADC 时钟上限 14MHz（APB2 再分频 2/4/6/8）；最短转换 = 1.5（最短采样）+ 12.5（固定转换）= 14 周期。
• 上限 ≈ 14MHz/14 = 1MSPS；实际还要留裕量，常用 500k~900k。
• 追问：提高采样率的两个杠杆？→ 提高 ADC 时钟（≤14M）、缩短采样周期（≤1.5），但采样周期太短精度下降——高速高精度不可兼得。

C3. Flash 等待周期（WS）和主频什么关系？为什么超频要改它？

• F1 规则：主频 ≤24MHz → 0WS；≤48MHz → 1WS；≤72MHz → 2WS。
• 配错：主频高 + WS 小 → CPU 从 Flash 取指读到旧/错数据 → 随机 HardFault。
• 追问：为什么 72MHz 必须 2WS？→ Flash 访问速度有物理上限（约 24MHz/WS），CPU 更快就必须插等待周期，否则取指错乱。

C4. 场景题：换了个 12MHz 晶振，程序还按 8MHz ×9 配，会怎样？

• 实际 SYSCLK = 12×9 = 108MHz → 超出 72MHz 上限：Flash WS 不够、外设超频（APB1=54MHz>36MHz）→ 乱码/随机 HardFault/外设异常。
• 正确做法：PLL 倍频改成 6（12×6=72）。
• 追问：这也是产品化常考：晶振频率变了，时钟配置必须跟着变——所以量产用 Bootloader 自适应或写死前先验证。

深水区高频速查
