开头：机器是怎么看懂图的

手机人脸解锁、拍照搜题、医学影像辅助诊断、自动驾驶识别红绿灯，这些让机器"看懂"图像的能力，背后头号功臣就是CNN（卷积神经网络，Convolutional Neural Network）。

上一篇讲了神经网络的基础。你可能会想，图像不也是一堆数字（像素）吗，直接把它们拉平了喂给上一篇那种普通全连接网络不就行了？理论上行，但实际效果差、代价大。CNN就是为了解决"怎么高效又聪明地处理图像"而生的。这一篇讲清它凭什么这么擅长看图。

普通网络看图，为什么力不从心

先说清楚普通全连接网络处理图像的两个大问题，这样你就明白CNN为什么必须存在。

第一个问题，参数爆炸。一张不大的彩色图片，比如1000乘1000像素，就有一百万个像素点、三个颜色通道，也就是三百万个输入。如果第一层隐藏层有一千个神经元，光这一层的连接权重就是三百万乘一千，三十亿个参数。这还只是第一层，根本训练不动、也存不下。

第二个问题，丢掉了图像的结构信息。把图像拉平成一长条数字，就把像素之间的空间关系彻底打乱了。可图像的意义恰恰藏在空间结构里，相邻的像素才构成边缘、构成物体，隔得远的像素基本没关系。把图拉平，等于把这个宝贵的结构信息扔了。

CNN的全部聪明之处，就是针对图像这两个特点，做了两个关键的设计，既大幅减少参数，又保住空间结构。这两个设计就是卷积和池化。

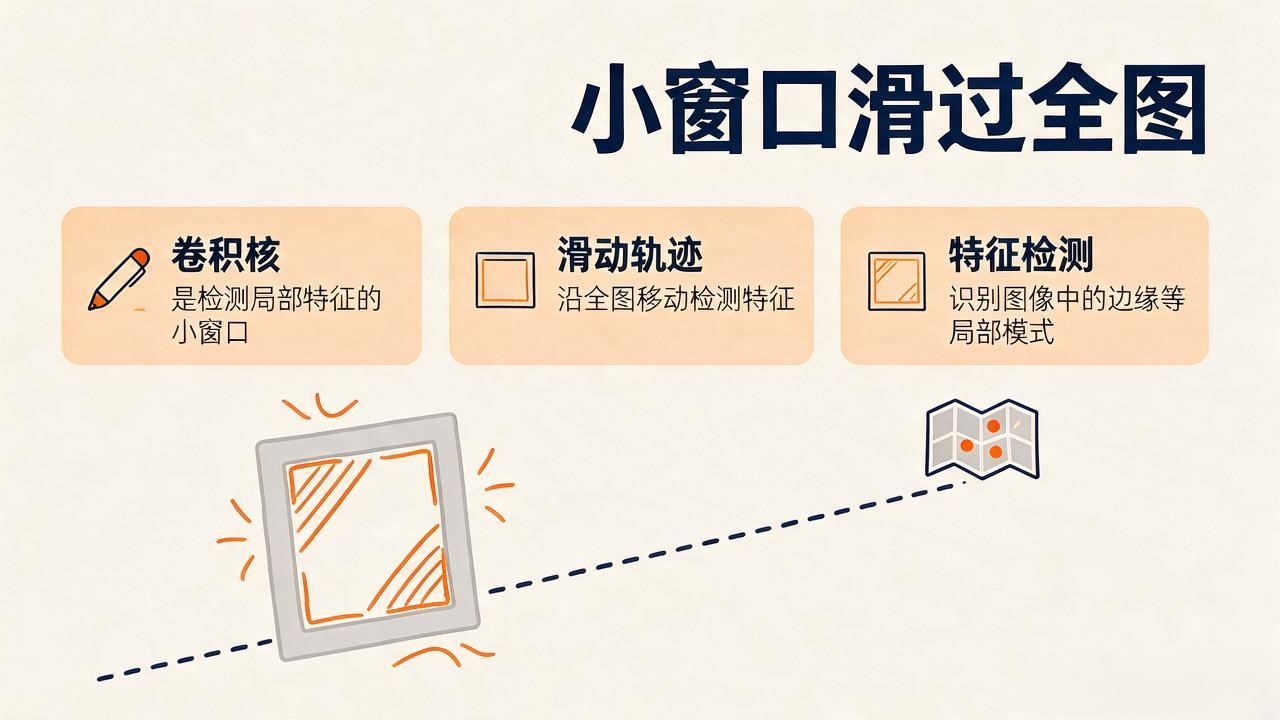

卷积：用一个小窗口滑过全图找特征

在这里插入图片描述

CNN的核心操作叫卷积，名字唬人，理解了特别简单。

想象你手里有一个小放大镜（术语叫卷积核，就是一个小的数字方块，比如3乘3），你拿着它从图像的左上角开始，一格一格地滑过整张图，每滑到一个位置，就用这个小窗口去和它覆盖的那一小块像素做个计算，看看这一小块像不像某种特定的图案（比如一条竖边、一个拐角）。

这个小窗口，其实就是一个"特征探测器"，专门负责在全图范围内寻找某一种局部特征。比如有的卷积核专门找横线，有的专门找竖线，有的找特定颜色的斑块。它滑过全图，就生成一张"这种特征在图上哪里出现了"的地图（术语叫特征图）。

这个设计巧妙在哪？看两点：

参数极少。无论图多大，一个卷积核就那么几个数字（3乘3才9个），它靠"滑动"覆盖全图，而不是给每个像素配一套独立的权重。这就把参数从几十亿砍到了几十几百，参数爆炸问题迎刃而解。
保住了空间结构、还自带一个绝招叫平移不变性。因为同一个卷积核滑过全图，所以不管那个特征（比如一只猫的耳朵）出现在图的左上角还是右下角，都能被同一个探测器抓到。猫在图里哪个位置，它都认得，这就是平移不变性，对图像识别太重要了。

打个比方：你在一大片人群照里找戴红帽子的人，你不会给照片每个位置都培训一个专职观察员，而是拿一个"红帽子识别标准"，用眼睛扫过整张照片，扫到哪儿看到哪儿，红帽子无论在哪都能被你发现。卷积核就是这个"扫过全图的识别标准"。

池化：抓住重点，缩小尺寸

卷积之后，通常跟一个叫池化的操作，它的作用是在保留重要信息的前提下，把特征图缩小。

最常用的是最大池化，做法很简单：把特征图分成一个个小区域，每个区域只保留最大的那个值（也就是这一小片里特征响应最强的信号），其余丢掉。

这么做有两个好处。一是缩小了数据尺寸，让后续计算量减少、速度更快。二是带来一点鲁棒性，图像稍微挪动、抖动一点，最强的那个信号大概率还在这个小区域里，池化结果不变，让识别更稳。

打个比方：你向别人转述一间屋子里最重要的东西，不会逐一描述每个角落的每件物品，而是每个区域挑最显眼的说，这样既抓住了重点，描述也精简了。池化就是这种"每个小区域挑最强信号"的抓重点操作。

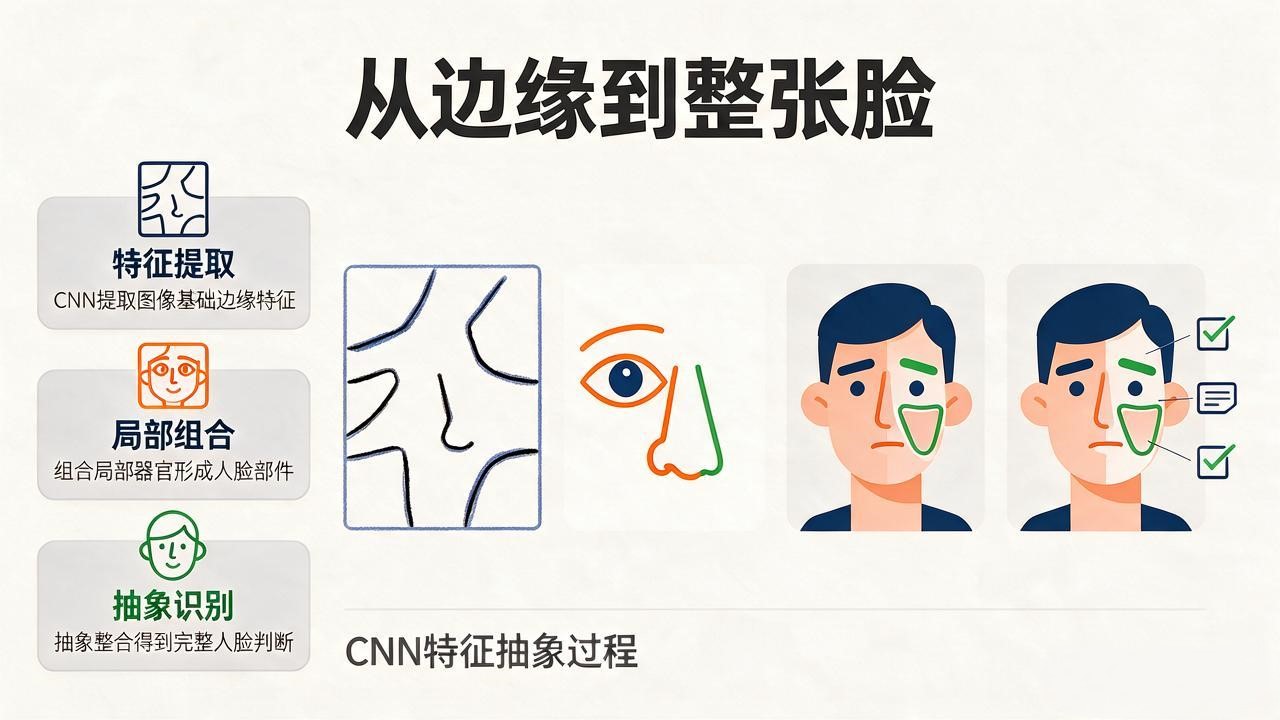

层层堆叠：从线条认到整张脸

在这里插入图片描述

CNN的威力，在于把"卷积加池化"这样的组合，一层层堆叠起来。

前面的层看到的是局部小特征，越往后的层，看到的范围越大、特征越抽象。这就回到了上一篇讲的"逐层抽象"，在图像上体现得淋漓尽致：

第一层卷积：认出最基础的边缘、线条、颜色块。
中间层：把边缘线条组合成眼睛、鼻子、轮子这样的局部部件。
后面的层：把部件组合成完整的人脸、汽车、猫。
最后接上全连接层：根据这些高级特征，判断这张图到底是什么。

你不需要告诉CNN什么是眼睛、什么是猫，你只要给它看足够多标注好的图片，它自己就会在训练中，一层层学出从线条到部件到整体的这套特征体系。这就是深度学习端到端自动学特征的魅力，也是它彻底改变计算机视觉的原因，在CNN之前，图像特征都要靠人手工设计，又难又不好用。

这里要引出一个在实际中极其重要、也极其省钱的技巧，迁移学习。前面说训练CNN需要大量数据和算力，可现实中你未必有几百万张标注图片、也未必有那么多GPU，怎么办？答案是站在巨人肩膀上。那些在海量图片（比如上百万张的ImageNet）上训练好的成熟CNN模型（如ResNet），它前面那些层学到的边缘、纹理、部件等基础特征，是通用的，换个任务照样管用。于是你可以直接拿一个预训练好的模型，保留它前面学好的特征提取部分，只把最后的分类层换成你自己的任务、用你少量的数据微调一下，就能得到一个效果很好的模型。

打个比方，这就像招一个已经有多年经验的老师傅，他对这行的基本功早就烂熟于心，你只需要花很少时间教他你们厂的特定产品，他很快就能上手，而不用从头培养一个学徒。迁移学习让没有海量数据和算力的普通团队，也能用上强大的深度模型，是深度学习能广泛落地的关键一环，这个"预训练加微调"的思路，后面讲大模型时你会看到它被发扬到极致。

输入和输出长什么样

输入：图像，通常是一个三维的数字块（高、宽、颜色通道），CNN能直接吃这种带空间结构的数据，不用拉平。
输出：看任务而定。图像分类输出各类别的概率（这是猫的概率90%）；此外CNN还能做目标检测（框出图里的物体在哪）、图像分割（精确到每个像素属于什么）等更复杂的视觉任务。

上代码：搭一个识别手写数字的CNN

用PyTorch搭一个小CNN识别手写数字。输入：手写数字图像。输出：0到9的类别。

# 依赖：pip install torch torchvision
import torch
import torch.nn as nn
from torchvision import datasets, transforms
from torch.utils.data import DataLoader

# 加载MNIST手写数字数据集(28×28的灰度图)
transform = transforms.ToTensor()
train_data = datasets.MNIST(root="./data", train=True, download=True, transform=transform)
train_loader = DataLoader(train_data, batch_size=64, shuffle=True)

# 定义一个小CNN
class SmallCNN(nn.Module):
def __init__(self):
super().__init__()
self.conv1 = nn.Conv2d(1, 16, kernel_size=3, padding=1) # 卷积:1通道进,16个卷积核
self.conv2 = nn.Conv2d(16, 32, kernel_size=3, padding=1) # 第二层卷积
self.pool = nn.MaxPool2d(2, 2) # 最大池化,尺寸减半
self.fc = nn.Linear(32 * 7 * 7, 10) # 全连接层,输出10类
self.relu = nn.ReLU()
def forward(self, x):
x = self.pool(self.relu(self.conv1(x))) # 卷积->激活->池化
x = self.pool(self.relu(self.conv2(x))) # 再来一组
x = x.view(x.size(0), –1) # 拉平,准备进全连接
return self.fc(x) # 输出10个类别的分数

model = SmallCNN()
loss_fn = nn.CrossEntropyLoss()
optimizer = torch.optim.Adam(model.parameters(), lr=0.001)

# 训练一个epoch(演示,实际会训练多轮)
model.train()
for i, (imgs, labels) in enumerate(train_loader):
pred = model(imgs) # 前向
loss = loss_fn(pred, labels) # 算损失
optimizer.zero_grad()
loss.backward() # 反向传播
optimizer.step() # 更新权重
if i % 200 == 0:
print(f"第{i}批损失: {loss.item():.4f}")
if i >= 400: # 演示只跑一部分
break
print("训练完成,这个小CNN已能识别手写数字")

运行输出（示例，训练有随机性，损失数值每次不同）：

第0批损失: 2.3018
第200批损失: 0.1873
第400批损失: 0.0994
训练完成,这个小CNN已能识别手写数字

运行你会看到损失快速下降。注意网络结构里卷积、ReLU激活、池化的组合堆叠，正是上面讲的CNN套路；训练循环还是上一篇那个前向、损失、反向传播、更新的四步，说明CNN只是把普通网络的全连接层换成了更适合图像的卷积层，学习机制完全一样。

关键概念

卷积核大小：小窗口多大，常用3乘3，决定一次看多大范围。
通道数：一层用多少个卷积核（即找多少种不同特征），越多能力越强也越重。
步长与填充：控制窗口怎么滑、边缘怎么处理，影响特征图尺寸。
经典网络：LeNet、AlexNet、VGG、ResNet是CNN发展史上的里程碑，其中ResNet的残差连接解决了网络太深难训练的问题，让上百层的网络成为可能。

优缺点与适用场景

优点：为图像量身定做，参数少、保留空间结构、有平移不变性，图像任务上碾压普通网络；能自动学特征，免去人工设计。缺点：需要较多数据和算力训练；主要针对有网格结构的数据（图像），不是万能的。

适合场景：几乎所有图像和视频任务（分类、检测、分割、人脸识别、医学影像），也被用在有局部结构的其他数据上（如某些音频、文本任务）。不适合：没有空间局部结构的普通表格数据（那还是树模型的天下）。

值得说一句CNN在真实世界里的分量。它几乎重塑了整个计算机视觉行业。你手机相册能自动按人脸、按场景归类照片，是它；医院里辅助医生从X光片、CT里发现病灶的系统，很多以它为核心，在某些细分任务上已能达到甚至超过普通医生的识别水平；自动驾驶汽车实时识别车道线、行人、车辆、红绿灯，靠的也是它；工厂质检自动挑出有瑕疵的零件、农业上识别病虫害、安防里的图像分析，处处都有它的身影。可以说，凡是需要机器"看"的地方，过去这十来年基本都是CNN在扛大梁。虽然近年Transformer也开始进军视觉领域（后面会讲到的ViT），但CNN凭借它为图像量身定做的高效结构，依然是视觉领域最重要、应用最广的基石之一，值得每个想懂AI的人认真理解。

小结与承上启下

CNN为图像而生：解决普通网络处理图像的参数爆炸和丢失结构两大问题。
卷积：小窗口滑过全图找局部特征，参数少、保结构、有平移不变性。
池化：每个小区域挑最强信号，缩小尺寸、抓重点、增鲁棒。
层层堆叠：从边缘到部件到整体，自动学出特征体系，端到端不用人工设计特征。

CNN擅长处理图像这种有空间结构的数据。可还有一类数据，它的关键不在空间，而在顺序和前后依赖，比如一句话、一段语音、一串时序。处理这种序列数据，需要另一种带记忆的网络。下一篇我们讲RNN和它的升级版LSTM、GRU，看看网络怎么拥有记忆。

我们下一篇见。
