基于PLC的粮食仓储物流控制系统设计

摘要

针对传统中小型粮库仓储物流模式效率低、能耗高、监控滞后、管理粗放等问题，本文设计了一套基于PLC的粮食仓储物流控制系统。系统以西门子S7-1200 PLC为核心控制器，结合传感器、变频器、HMI等硬件设备，完成了硬件选型、电路设计与I/O分配；基于TIA Portal平台采用结构化编程思路，开发了输送线控制、粮温PID调节、故障诊断与保护等核心程序；HMI人机界面采用模块化设计，实现系统运行可视化、参数可调与故障追溯。经调试验证，系统运行稳定可靠，温度监测误差≤±1℃，重量统计误差≤±0.5%，输送线空载能耗较传统模式降低30%以上，有效提升了粮食储运效率与仓储管理精细化水平，降低了人工成本与粮食损耗，为中小型粮库自动化升级提供了切实可行的解决方案，具备较强的工程实用价值与推广意义。

关键字：PLC；粮食仓储；物流控制；节能调控；人机界面

ABSTRACT

Aiming at the problems of low efficiency, high energy consumption, backward monitoring and extensive management in the traditional storage and logistics mode of small and medium-sized grain depots, this paper designs a grain storage and logistics control system based on PLC. Taking Siemens S7-1200 PLC as the core controller, the system completes hardware selection, circuit design and I/O allocation combined with sensors, frequency converters, HMI and other hardware equipment; based on the TIA Portal platform, the core programs such as conveyor line control, grain temperature PID regulation, fault diagnosis and protection are developed by adopting the structured programming idea; the HMI man-machine interface adopts modular design to realize system operation visualization, parameter adjustment and fault traceability. The commissioning and verification show that the system runs stably and reliably, with temperature monitoring error ≤ ±1℃ and weight statistics error ≤ ±0.5%. The no-load energy consumption of the conveyor line is reduced by more than 30% compared with the traditional mode, which effectively improves the efficiency of grain storage and transportation and the refinement level of warehouse management, reduces labor costs and grain losses, provides a practical solution for the automation upgrading of small and medium-sized grain depots, and has strong engineering practical value and promotion significance.

Key words：PLC; Grain Storage; Logistics Control; Energy-saving Regulation; Human-Machine Interface

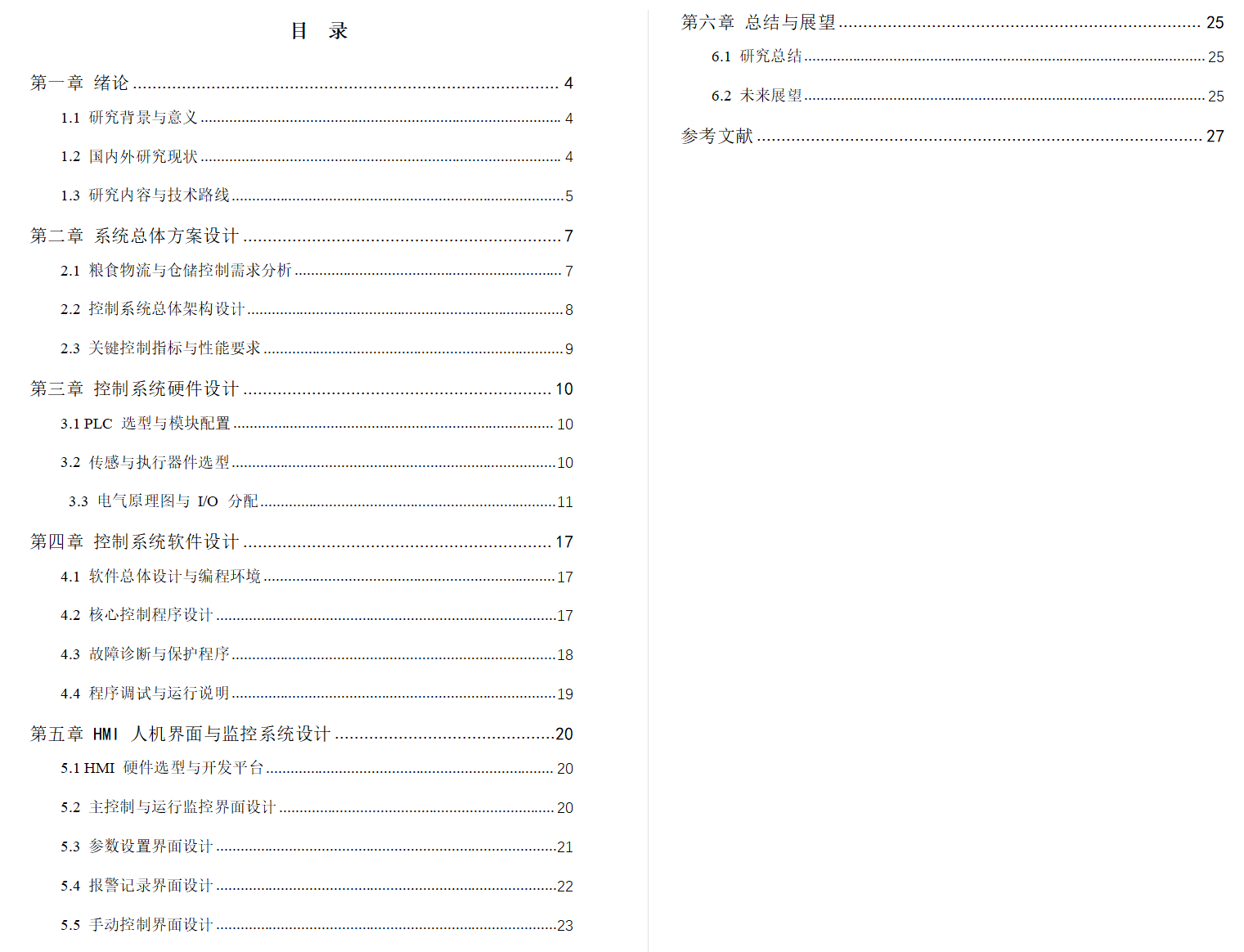

目  录

第一章 绪论

1.1 研究背景与意义

1.2 国内外研究现状

1.3 研究内容与技术路线

第二章 系统总体方案设计

2.1 粮食物流与仓储控制需求分析

2.2 控制系统总体架构设计

2.3 关键控制指标与性能要求

第三章 控制系统硬件设计

3.1 PLC 选型与模块配置

3.2 传感与执行器件选型

 3.3 电气原理图与 I/O 分配

第四章 控制系统软件设计

4.1 软件总体设计与编程环境

4.2 核心控制程序设计

4.3 故障诊断与保护程序

4.4 程序调试与运行说明

第五章 HMI 人机界面与监控系统设计

5.1 HMI 硬件选型与开发平台

5.2 主控制与运行监控界面设计

5.3 参数设置界面设计

5.4 报警记录界面设计

5.5 手动控制界面设计

第六章 总结与展望

6.1 研究总结

6.2 未来展望

参考文献

第一章 绪论

1.1 研究背景与意义

粮食安全是国家安全的重要基石，仓储物流环节是连接粮食生产、收购、储存、加工与供应的关键纽带。随着我国粮食总产量持续稳定在高位、仓储设施规模不断扩大、绿色储粮与智能化管控要求不断提升，传统依靠人工巡检、半自动化设备与经验化管理的仓储物流模式，已难以满足高效率、低损耗、高安全、可追溯的现代化运营需求。自动化控制、物联网、PLC 与变频驱动等工业技术的普及，为粮食仓储物流系统的升级提供了可靠路径。

近年来，我国粮食仓储行业规模与现代化水平快速提升，相关设施与效益指标变化如下表所示。

表 1-1 2020—2024 年我国粮食仓储关键指标对比

数据来源：国家粮食和物资储备局、行业统计公报及公开研究报告整理。

由上表可见，近五年我国粮食仓储设施仓容总量、现代化占比与绿色储粮规模均实现明显提升，仓储损失率持续下降，行业整体向高效、智能、低碳方向转型。但在实际运行中，多数粮库仍存在输送线能耗偏高、启停逻辑粗放、粮温与重量监测滞后、人机交互程度低、故障响应不及时等问题，导致综合运营成本偏高、管理精细化不足。

基于 PLC 的粮食仓储物流控制系统，以西门子 S7‑1200 为核心控制器，结合变频驱动、伺服定位、模拟量采集与 HMI 人机界面，可实现粮食上料、出料、输送、仓内监控的一体化自动控制，具备输送线空载节能、多回路 PID 温控、重量实时统计、故障自诊断与远程监控等功能，能够有效降低能耗与人工成本、提升储运效率、保障储粮品质与作业安全。本研究对推动中小型粮库自动化升级、完善粮食流通管控体系、助力国家粮食安全战略落地具有重要工程价值与现实意义。

1.2 国内外研究现状

1.2.1 国外研究现状

欧美、日本等发达国家粮食仓储自动化起步早、技术体系成熟，以 PLC、分布式控制、物联网与数字孪生为核心，形成高度集成的智能仓储物流解决方案。美国 ADM、嘉吉（Cargill）等企业广泛采用自动化立体仓库与 AGV 协同作业，通过 PLC 与变频控制实现输送线高效节能运行，配合 RFID 与激光扫描实现批次溯源，仓储损耗率控制在 5% 以下，出入库效率大幅提升。德国依托西门子工业 4.0 技术，将 PROFINET 通信、PID 自整定与能源管理集成于仓储控制系统，重点优化通风、温控与输送能耗，数字孪生仿真可优化仓储策略并延长储存周期。荷兰瓦赫宁根大学围绕绿色低碳储粮开展研究，将光伏、余热回收与气密控温技术结合，显著降低仓储能耗并提升粮食品质保持率。日本针对劳动力短缺，推进无人化与 AI 虫情识别，国家级储备粮库无人化设备覆盖率高，识别准确率与作业安全性突出。总体来看，国外研究侧重全流程无人化、低碳化与数字化协同，控制精度、系统集成度与智能化水平处于领先。

1.2.2 国内研究现状

国内粮食仓储自动化控制研究近年来发展迅速，形成以 PLC 为核心、多技术融合的应用格局。科研院所与企业重点攻关粮情监测、绿色储粮、自动化输送与智能管控等方向。中储粮构建智慧监管平台，实现全国直属库信息化全覆盖，智能扦检系统实现入库全流程无人化，效率显著提升。粮食储运国家工程研究中心推出绿色储粮技术体系，实现药剂减量、能耗降低与成本下降，在多省份示范应用。高校团队围绕 PLC 控制、物联网监测与通信协议开展研究，提出有线 + 无线混合组网方案，提升数据采集可靠性与扩展性。地方粮库通过 PLC + 变频 + HMI 架构改造，实现输送线节能控制、温度闭环调节与状态集中监控，综合效益改善明显。目前国内已形成适合国情的技术路线，但在高端算法应用、系统标准化、大型粮库协同调度与长期稳定运行方面仍有提升空间。

1.2.3 研究现状综述

综合来看，国外以高度自动化、低碳化与数字孪生为优势，国内以低成本、高适配与快速落地为特色，均证明 PLC 控制在粮食仓储物流领域的可行性与先进性。现有研究多集中于单一环节优化，针对中小型粮库 “输送节能 + 粮温监控 + 重量统计 + 人机交互” 一体化、低成本、高可靠的控制系统设计仍有待深化。本研究立足实际需求，采用 S7‑1200 PLC、变频驱动、HMI 与 PID 算法，构建一体化控制方案，弥补中小型场景集成度不足的问题，具有较强工程实用性与推广价值。

1.3 研究内容与技术路线

1.3.1 研究内容

需求分析与总体方案设计：梳理粮食上料 / 出料输送、仓内温度监测、重量统计、节能运行与故障保护等功能需求，确定以 S7‑1200 为核心、HMI 为交互、变频与伺服为执行的总体架构。

硬件系统设计：完成 PLC、I/O 模块、变频器、传感器、执行器与配电系统选型，绘制电气原理图，完成 I/O 分配与控制柜布局。

软件系统开发：基于 TIA Portal 开发主程序、功能块、输送线空载节能逻辑、PID 温度控制与重量采集算法，实现流程自动化与故障保护。

HMI 监控系统设计：制作流程控制、参数设置、数据曲线、报警与历史记录界面，实现可视化监控与远程操作。

系统调试与验证：开展硬件接线、软件下载、联机调试与功能测试，验证控制精度、节能效果与稳定性。

1.3.2 技术路线

本研究采用 “需求分析 — 方案设计 — 硬件选型 — 软件编程 —HMI 组态 — 联机调试 — 测试优化” 的技术路线。以粮食仓储物流控制为目标，以 S7‑1200 PLC 为核心，通过 PROFINET 实现与 HMI、变频器通信，以数字量与模拟量模块完成信号采集与输出，采用梯形图与功能块结合的结构化编程，实现输送线节能、温度 PID 调节、重量统计与故障报警。经实验室调试与现场测试，形成满足工程要求的控制系统，为中小型粮库自动化改造提供参考方案。

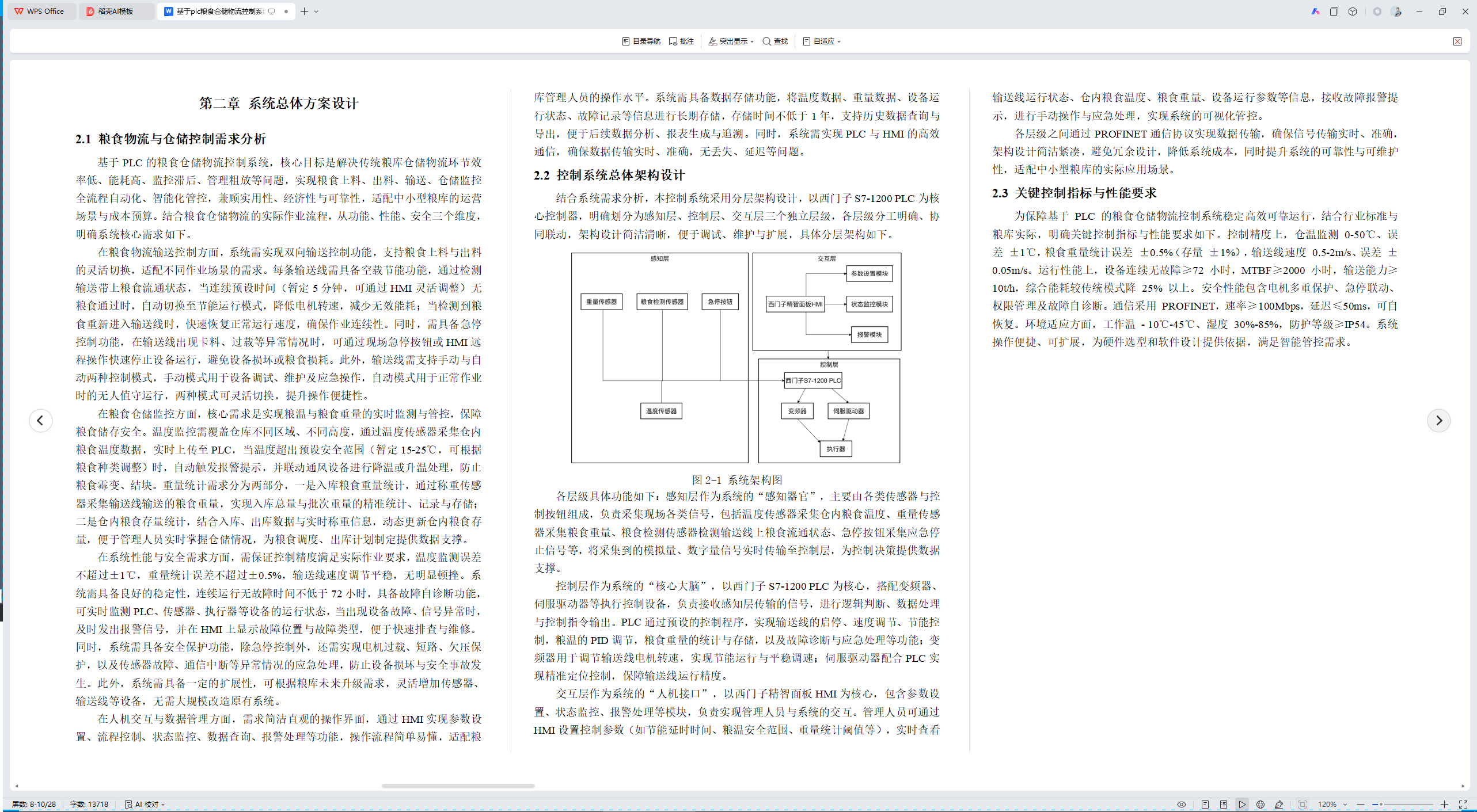

第二章 系统总体方案设计

2.1 粮食物流与仓储控制需求分析

基于PLC的粮食仓储物流控制系统，核心目标是解决传统粮库仓储物流环节效率低、能耗高、监控滞后、管理粗放等问题，实现粮食上料、出料、输送、仓储监控全流程自动化、智能化管控，兼顾实用性、经济性与可靠性，适配中小型粮库的运营场景与成本预算。结合粮食仓储物流的实际作业流程，从功能、性能、安全三个维度，明确系统核心需求如下。

在粮食物流输送控制方面，系统需实现双向输送控制功能，支持粮食上料与出料的灵活切换，适配不同作业场景的需求。每条输送线需具备空载节能功能，通过检测输送带上粮食流通状态，当连续预设时间（暂定5分钟，可通过HMI灵活调整）无粮食通过时，自动切换至节能运行模式，降低电机转速，减少无效能耗；当检测到粮食重新进入输送线时，快速恢复正常运行速度，确保作业连续性。同时，需具备急停控制功能，在输送线出现卡料、过载等异常情况时，可通过现场急停按钮或HMI远程操作快速停止设备运行，避免设备损坏或粮食损耗。此外，输送线需支持手动与自动两种控制模式，手动模式用于设备调试、维护及应急操作，自动模式用于正常作业时的无人值守运行，两种模式可灵活切换，提升操作便捷性。

在粮食仓储监控方面，核心需求是实现粮温与粮食重量的实时监测与管控，保障粮食储存安全。温度监控需覆盖仓库不同区域、不同高度，通过温度传感器采集仓内粮食温度数据，实时上传至PLC，当温度超出预设安全范围（暂定15-25℃，可根据粮食种类调整）时，自动触发报警提示，并联动通风设备进行降温或升温处理，防止粮食霉变、结块。重量统计需求分为两部分，一是入库粮食重量统计，通过称重传感器采集输送线输送的粮食重量，实现入库总量与批次重量的精准统计、记录与存储；二是仓内粮食存量统计，结合入库、出库数据与实时称重信息，动态更新仓内粮食存量，便于管理人员实时掌握仓储情况，为粮食调度、出库计划制定提供数据支撑。

在系统性能与安全需求方面，需保证控制精度满足实际作业要求，温度监测误差不超过±1℃，重量统计误差不超过±0.5%，输送线速度调节平稳，无明显顿挫。系统需具备良好的稳定性，连续运行无故障时间不低于72小时，具备故障自诊断功能，可实时监测PLC、传感器、执行器等设备的运行状态，当出现设备故障、信号异常时，及时发出报警信号，并在HMI上显示故障位置与故障类型，便于快速排查与维修。同时，系统需具备安全保护功能，除急停控制外，还需实现电机过载、短路、欠压保护，以及传感器故障、通信中断等异常情况的应急处理，防止设备损坏与安全事故发生。此外，系统需具备一定的扩展性，可根据粮库未来升级需求，灵活增加传感器、输送线等设备，无需大规模改造原有系统。

在人机交互与数据管理方面，需求简洁直观的操作界面，通过HMI实现参数设置、流程控制、状态监控、数据查询、报警处理等功能，操作流程简单易懂，适配粮库管理人员的操作水平。系统需具备数据存储功能，将温度数据、重量数据、设备运行状态、故障记录等信息进行长期存储，存储时间不低于1年，支持历史数据查询与导出，便于后续数据分析、报表生成与追溯。同时，系统需实现PLC与HMI的高效通信，确保数据传输实时、准确，无丢失、延迟等问题。

2.2 控制系统总体架构设计

结合系统需求分析，本控制系统采用分层架构设计，以西门子S7-1200 PLC为核心控制器，明确划分为感知层、控制层、交互层三个独立层级，各层级分工明确、协同联动，架构设计简洁清晰，便于调试、维护与扩展，具体分层架构如下。

图2-1 系统架构图

各层级具体功能如下：感知层作为系统的“感知器官”，主要由各类传感器与控制按钮组成，负责采集现场各类信号，包括温度传感器采集仓内粮食温度、重量传感器采集粮食重量、粮食检测传感器检测输送线上粮食流通状态、急停按钮采集应急停止信号等，将采集到的模拟量、数字量信号实时传输至控制层，为控制决策提供数据支撑。

控制层作为系统的“核心大脑”，以西门子S7-1200 PLC为核心，搭配变频器、伺服驱动器等执行控制设备，负责接收感知层传输的信号，进行逻辑判断、数据处理与控制指令输出。PLC通过预设的控制程序，实现输送线的启停、速度调节、节能控制，粮温的PID调节，粮食重量的统计与存储，以及故障诊断与应急处理等功能；变频器用于调节输送线电机转速，实现节能运行与平稳调速；伺服驱动器配合PLC实现精准定位控制，保障输送线运行精度。

交互层作为系统的“人机接口”，以西门子精智面板HMI为核心，包含参数设置、状态监控、报警处理等模块，负责实现管理人员与系统的交互。管理人员可通过HMI设置控制参数（如节能延时时间、粮温安全范围、重量统计阈值等），实时查看输送线运行状态、仓内粮食温度、粮食重量、设备运行参数等信息，接收故障报警提示，进行手动操作与应急处理，实现系统的可视化管控。

各层级之间通过PROFINET通信协议实现数据传输，确保信号传输实时、准确，架构设计简洁紧凑，避免冗余设计，降低系统成本，同时提升系统的可靠性与可维护性，适配中小型粮库的实际应用场景。

2.3 关键控制指标与性能要求

为保障基于 PLC 的粮食仓储物流控制系统稳定高效可靠运行，结合行业标准与粮库实际，明确关键控制指标与性能要求如下。控制精度上，仓温监测 0-50℃、误差 ±1℃，粮食重量统计误差 ±0.5%（存量 ±1%），输送线速度 0.5-2m/s、误差 ±0.05m/s。运行性能上，设备连续无故障≥72 小时，MTBF≥2000 小时，输送能力≥10t/h，综合能耗较传统模式降 25% 以上。安全性能包含电机多重保护、急停联动、权限管理及故障自诊断。通信采用 PROFINET，速率≥100Mbps，延迟≤50ms，可自恢复。环境适应方面，工作温 – 10℃-45℃、湿度 30%-85%，防护等级≥IP54。系统操作便捷、可扩展，为硬件选型和软件设计提供依据，满足智能管控需求。

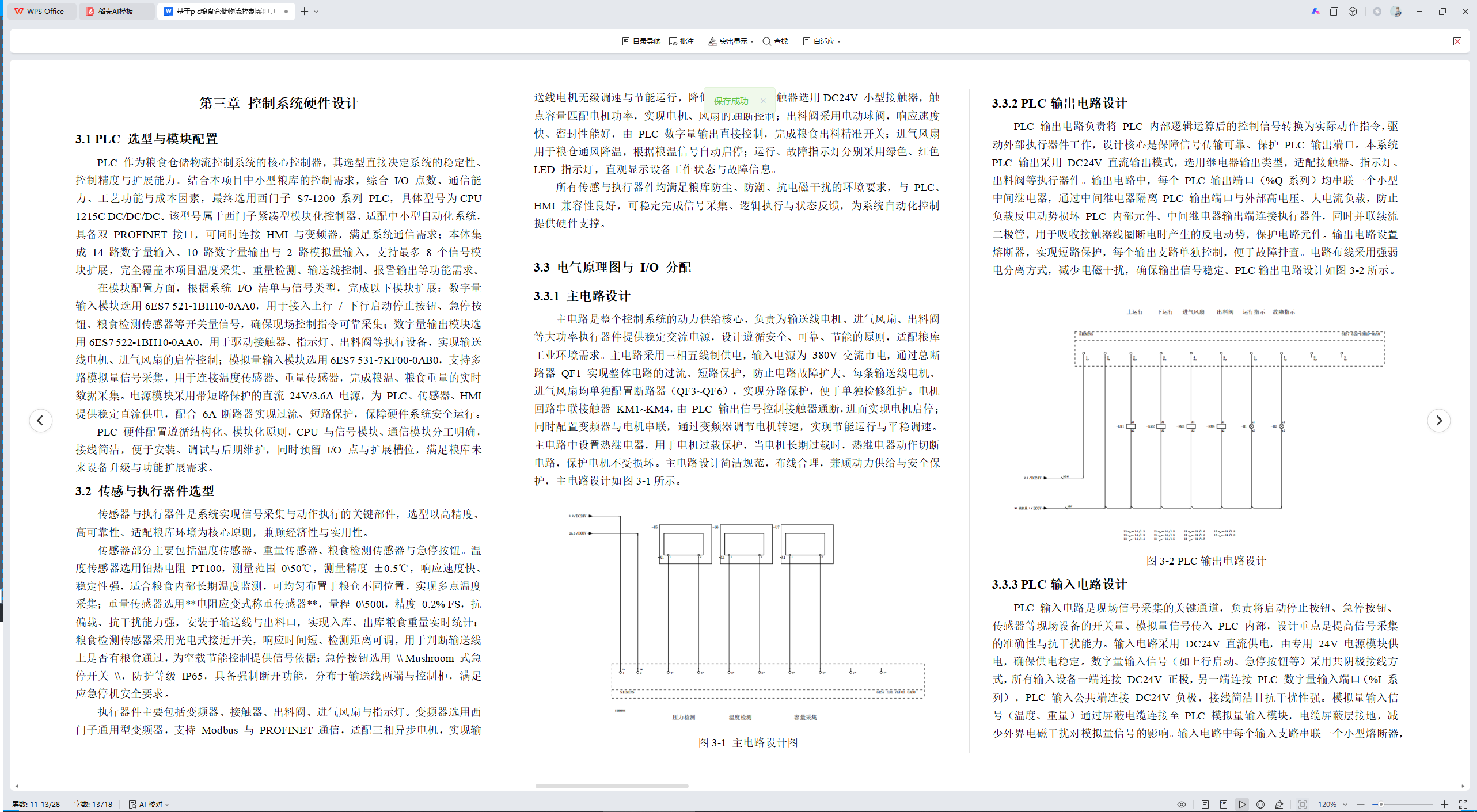

第三章 控制系统硬件设计

3.1 PLC 选型与模块配置

PLC 作为粮食仓储物流控制系统的核心控制器，其选型直接决定系统的稳定性、控制精度与扩展能力。结合本项目中小型粮库的控制需求，综合 I/O 点数、通信能力、工艺功能与成本因素，最终选用西门子 S7-1200 系列 PLC，具体型号为CPU 1215C DC/DC/DC。该型号属于西门子紧凑型模块化控制器，适配中小型自动化系统，具备双 PROFINET 接口，可同时连接 HMI 与变频器，满足系统通信需求；本体集成 14 路数字量输入、10 路数字量输出与 2 路模拟量输入，支持最多 8 个信号模块扩展，完全覆盖本项目温度采集、重量检测、输送线控制、报警输出等功能需求。

在模块配置方面，根据系统 I/O 清单与信号类型，完成以下模块扩展：数字量输入模块选用6ES7 521-1BH10-0AA0，用于接入上行 / 下行启动停止按钮、急停按钮、粮食检测传感器等开关量信号，确保现场控制指令可靠采集；数字量输出模块选用6ES7 522-1BH10-0AA0，用于驱动接触器、指示灯、出料阀等执行设备，实现输送线电机、进气风扇的启停控制；模拟量输入模块选用6ES7 531-7KF00-0AB0，支持多路模拟量信号采集，用于连接温度传感器、重量传感器，完成粮温、粮食重量的实时数据采集。电源模块采用带短路保护的直流 24V/3.6A 电源，为 PLC、传感器、HMI 提供稳定直流供电，配合 6A 断路器实现过流、短路保护，保障硬件系统安全运行。

PLC 硬件配置遵循结构化、模块化原则，CPU 与信号模块、通信模块分工明确，接线简洁，便于安装、调试与后期维护，同时预留 I/O 点与扩展槽位，满足粮库未来设备升级与功能扩展需求。

3.2 传感与执行器件选型

传感器与执行器件是系统实现信号采集与动作执行的关键部件，选型以高精度、高可靠性、适配粮库环境为核心原则，兼顾经济性与实用性。

传感器部分主要包括温度传感器、重量传感器、粮食检测传感器与急停按钮。温度传感器选用铂热电阻 PT100，测量范围 0\\50℃，测量精度 ±0.5℃，响应速度快、稳定性强，适合粮食内部长期温度监测，可均匀布置于粮仓不同位置，实现多点温度采集；重量传感器选用**电阻应变式称重传感器**，量程 0\\500t，精度 0.2% FS，抗偏载、抗干扰能力强，安装于输送线与出料口，实现入库、出库粮食重量实时统计；粮食检测传感器采用光电式接近开关，响应时间短、检测距离可调，用于判断输送线上是否有粮食通过，为空载节能控制提供信号依据；急停按钮选用 \\\\ Mushroom 式急停开关 \\\\，防护等级 IP65，具备强制断开功能，分布于输送线两端与控制柜，满足应急停机安全要求。

执行器件主要包括变频器、接触器、出料阀、进气风扇与指示灯。变频器选用西门子通用型变频器，支持 Modbus 与 PROFINET 通信，适配三相异步电机，实现输送线电机无级调速与节能运行，降低空载能耗；接触器选用DC24V 小型接触器，触点容量匹配电机功率，实现电机、风扇的通断控制；出料阀采用电动球阀，响应速度快、密封性能好，由 PLC 数字量输出直接控制，完成粮食出料精准开关；进气风扇用于粮仓通风降温，根据粮温信号自动启停；运行、故障指示灯分别采用绿色、红色 LED 指示灯，直观显示设备工作状态与故障信息。

所有传感与执行器件均满足粮库防尘、防潮、抗电磁干扰的环境要求，与 PLC、HMI 兼容性良好，可稳定完成信号采集、逻辑执行与状态反馈，为系统自动化控制提供硬件支撑。

3.3 电气原理图与 I/O 分配

3.3.1 主电路设计

主电路是整个控制系统的动力供给核心，负责为输送线电机、进气风扇、出料阀等大功率执行器件提供稳定交流电源，设计遵循安全、可靠、节能的原则，适配粮库工业环境需求。主电路采用三相五线制供电，输入电源为 380V 交流市电，通过总断路器 QF1 实现整体电路的过流、短路保护，防止电路故障扩大。每条输送线电机、进气风扇均单独配置断路器（QF3~QF6），实现分路保护，便于单独检修维护。电机回路串联接触器 KM1~KM4，由 PLC 输出信号控制接触器通断，进而实现电机启停；同时配置变频器与电机串联，通过变频器调节电机转速，实现节能运行与平稳调速。主电路中设置热继电器，用于电机过载保护，当电机长期过载时，热继电器动作切断电路，保护电机不受损坏。主电路设计简洁规范，布线合理，兼顾动力供给与安全保护，主电路设计如图3-1所示。

图3-1 主电路设计图

3.3.2 PLC输出电路设计

PLC 输出电路负责将 PLC 内部逻辑运算后的控制信号转换为实际动作指令，驱动外部执行器件工作，设计核心是保障信号传输可靠、保护 PLC 输出端口。本系统 PLC 输出采用 DC24V 直流输出模式，选用继电器输出类型，适配接触器、指示灯、出料阀等执行器件。输出电路中，每个 PLC 输出端口（%Q 系列）均串联一个小型中间继电器，通过中间继电器隔离 PLC 输出端口与外部高电压、大电流负载，防止负载反电动势损坏 PLC 内部元件。中间继电器输出端连接执行器件，同时并联续流二极管，用于吸收接触器线圈断电时产生的反电动势，保护电路元件。输出电路设置熔断器，实现短路保护，每个输出支路单独控制，便于故障排查。电路布线采用强弱电分离方式，减少电磁干扰，确保输出信号稳定。PLC输出电路设计如图3-2所示。

图3-2 PLC输出电路设计

3.3.3 PLC输入电路设计

PLC 输入电路是现场信号采集的关键通道，负责将启动停止按钮、急停按钮、传感器等现场设备的开关量、模拟量信号传入 PLC 内部，设计重点是提高信号采集的准确性与抗干扰能力。输入电路采用 DC24V 直流供电，由专用 24V 电源模块供电，确保供电稳定。数字量输入信号（如上行启动、急停按钮等）采用共阴极接线方式，所有输入设备一端连接 DC24V 正极，另一端连接 PLC 数字量输入端口（%I 系列），PLC 输入公共端连接 DC24V 负极，接线简洁且抗干扰性强。模拟量输入信号（温度、重量）通过屏蔽电缆连接至 PLC 模拟量输入模块，电缆屏蔽层接地，减少外界电磁干扰对模拟量信号的影响。输入电路中每个输入支路串联一个小型熔断器，防止输入信号短路损坏 PLC 输入模块，同时在按钮、传感器接线端并联消抖电容，消除触点抖动带来的信号干扰。PLC输入电路设计如图3-3所示。

图3-3 PLC输入电路设计

3.3.4 PLC电源电路设计

PLC 电源电路是整个控制系统稳定运行的基础，负责为 PLC 主机、信号模块、传感器、HMI 等设备提供稳定的直流电源，设计核心是保障供电可靠性与抗干扰性。本系统采用带短路保护的 DC24V/3.6A 开关电源作为核心供电设备，输入为 220V 交流市电，输出为稳定的 DC24V 直流电源。电源输入端串联 6A 断路器 QF2，实现电源回路的过流、短路保护，同时并联浪涌保护器，吸收电网电压波动与雷击产生的浪涌电压，保护电源模块与后续设备。电源输出端分为两路，一路为 PLC 主机及模块供电，另一路为传感器、HMI、中间继电器等外围设备供电，每路输出均设置熔断器，实现分路保护。电源电路布线时，强弱电分开布置，电源电缆采用屏蔽电缆，接地可靠，减少电磁干扰，确保电源输出稳定，为整个控制系统提供可靠的动力支撑。PLC电源电路设计如图3-4所示。

图3-4 PLC电源电路设计

3.3.5 I/O 分配设计

结合系统控制需求、PLC 硬件配置及上传的 PLC Tags 数据，完成 PLC 输入/输出信号的 I/O 分配设计，明确每个信号的逻辑地址、信号类型及功能说明，确保信号采集与指令输出准确对应，为后续软件编程与硬件接线提供依据，具体 I/O 分配如下表所示。

表3-1  I/O 分配表

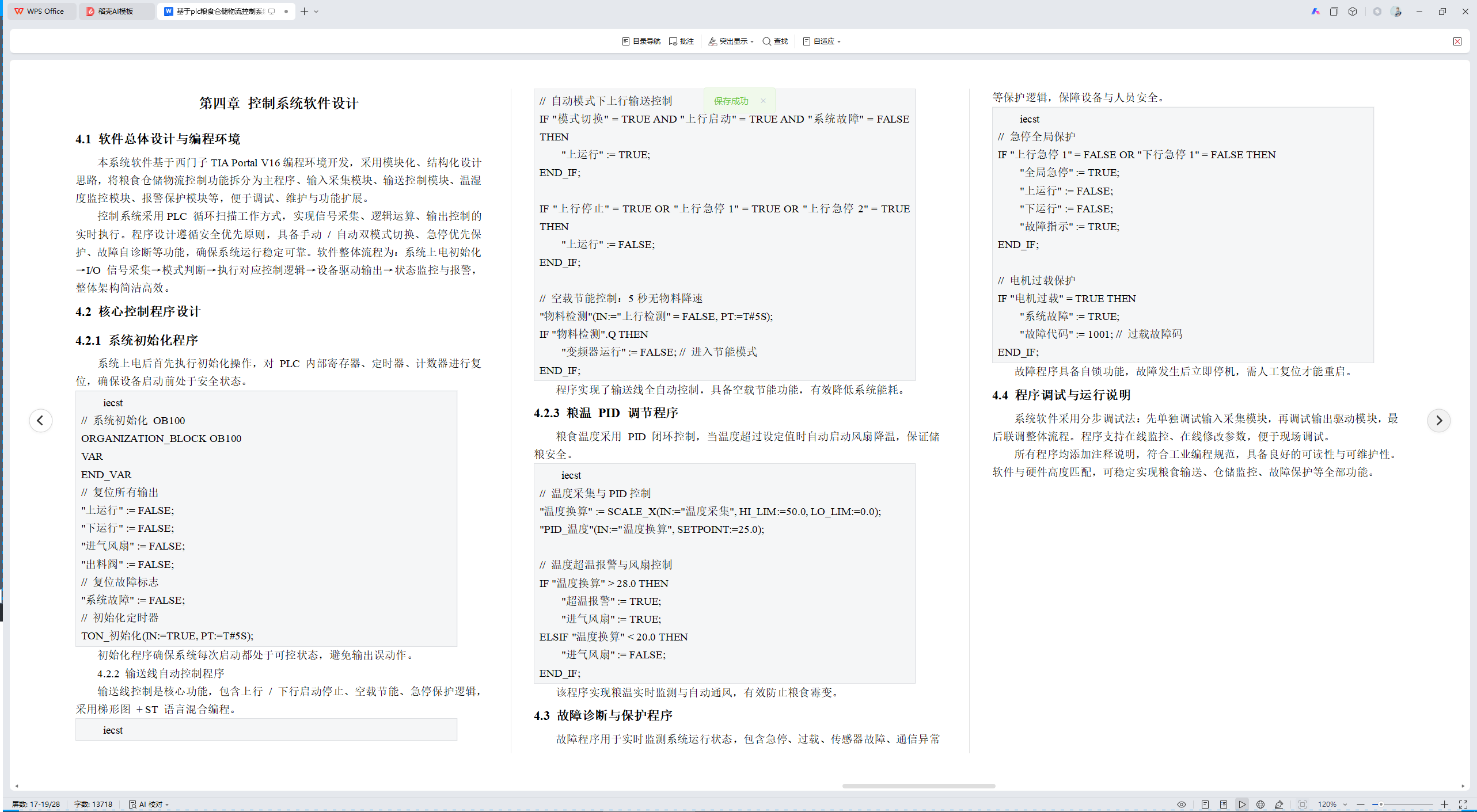

第四章 控制系统软件设计

4.1 软件总体设计与编程环境

本系统软件基于西门子TIA Portal V16编程环境开发，采用模块化、结构化设计思路，将粮食仓储物流控制功能拆分为主程序、输入采集模块、输送控制模块、温湿度监控模块、报警保护模块等，便于调试、维护与功能扩展。

控制系统采用PLC 循环扫描工作方式，实现信号采集、逻辑运算、输出控制的实时执行。程序设计遵循安全优先原则，具备手动 / 自动双模式切换、急停优先保护、故障自诊断等功能，确保系统运行稳定可靠。软件整体流程为：系统上电初始化→I/O 信号采集→模式判断→执行对应控制逻辑→设备驱动输出→状态监控与报警，整体架构简洁高效。

4.2 核心控制程序设计

4.2.1 系统初始化程序

系统上电后首先执行初始化操作，对 PLC 内部寄存器、定时器、计数器进行复位，确保设备启动前处于安全状态。

初始化程序确保系统每次启动都处于可控状态，避免输出误动作。

4.2.2 输送线自动控制程序

输送线控制是核心功能，包含上行 / 下行启动停止、空载节能、急停保护逻辑，采用梯形图 + ST 语言混合编程。

程序实现了输送线全自动控制，具备空载节能功能，有效降低系统能耗。

4.2.3 粮温 PID 调节程序

粮食温度采用 PID 闭环控制，当温度超过设定值时自动启动风扇降温，保证储粮安全。

该程序实现粮温实时监测与自动通风，有效防止粮食霉变。

4.3 故障诊断与保护程序

故障程序用于实时监测系统运行状态，包含急停、过载、传感器故障、通信异常等保护逻辑，保障设备与人员安全。

故障程序具备自锁功能，故障发生后立即停机，需人工复位才能重启。

4.4 程序调试与运行说明

系统软件采用分步调试法：先单独调试输入采集模块，再调试输出驱动模块，最后联调整体流程。程序支持在线监控、在线修改参数，便于现场调试。

所有程序均添加注释说明，符合工业编程规范，具备良好的可读性与可维护性。软件与硬件高度匹配，可稳定实现粮食输送、仓储监控、故障保护等全部功能。

第五章 HMI 人机界面与监控系统设计

5.1 HMI 硬件选型与开发平台

本粮食仓储物流控制系统选用西门子 TP900 Comfort 系列触摸屏作为人机交互终端，搭配 TIA Portal 博途软件完成界面组态开发。该型号 HMI 具备 9 英寸高清触控显示屏，工业级防护外壳，可适配粮库多粉尘、潮湿的复杂现场环境，支持 PROFINET 工业以太网通信，可与 S7-1200 PLC 实现高速稳定的数据交互，数据传输延迟低、抗干扰能力强。

HMI 整体设计遵循操作简便、层级清晰、直观易懂的原则，采用模块化分页设计，将不同功能拆分至独立画面，操作人员无需专业编程知识，经过简单培训即可快速上手操作。系统整体界面架构分为起始主界面、自动运行控制界面、参数设置界面、报警记录界面、手动控制界面五大核心模块，可全面覆盖粮食仓储物流全过程的监控、操作、调试与维护需求，极大提升了系统的人机交互效率与现场管理便捷性。

本章所有界面均采用简洁明了的配色方案与分区布局，关键操作按钮醒目突出，运行状态、数据参数实时可视化展示，同时搭配完善的权限与交互逻辑，保障现场作业安全稳定开展。

图 5-1 HMI 起始主界面图

5.2 主控制与运行监控界面设计

系统开机上电后，首先进入起始主界面，该界面为系统总导航页面，也是操作人员进入系统后的首个交互窗口。界面顶部标注系统整体设计主题，界面中央设置四大功能导航按钮，分别为控制画面、报警画面、参数设置、手动控制，操作人员可根据实际作业需求，一键跳转至对应功能子页面，整体布局规整、操作逻辑清晰，同时界面右上角实时显示当前系统时间与日期，方便现场作业人员记录作业时间、梳理仓储调度班次。

图 5-2 仓储物流系统运行控制监控图

点击控制画面按钮，即可进入系统核心运行监控界面，该界面承担系统全自动运行状态监控与流程管控的核心功能。界面左侧为上行、下行两套输送带的工艺流程仿真动画，可直观展示输送带、驱动电机、急停按钮、物料检测传感器的实时运行状态，设备运行时对应指示灯同步亮起，故障、停机状态也可直观区分，实现现场设备运行状态的可视化还原。界面中部实时显示上行皮带、下行皮带的运行速度与物料检测状态，方便操作人员随时掌握输送线空载、带料的运行工况。界面右侧集成粮食仓模拟模型，同步展示粮仓实时温度、粮仓存量重量、进气风扇运行状态、出料阀开关状态等核心仓储数据，数据每秒自动刷新，监控精准直观。界面底部设置手动模式、自动模式、系统启动、系统停止四大功能按键，支持一键完成运行模式切换与系统整体启停控制，可适配日常常态化自动作业与临时人工干预作业的双重需求，有效提升粮食物流输送与仓储管控的自动化水平。

5.3 参数设置界面设计

为适配不同粮库作业工况、不同粮食仓储种类的差异化控制需求，本系统专门设计独立参数设置界面，方便管理人员在线修改设备运行核心参数，无需改动 PLC 内部底层程序，调试与维护效率大幅提升。

图 5-3 变频器与运行参数设置界面图

参数设置界面整体分为上行变频器参数设置、下行变频器参数设置两大板块，可分别对两套输送系统的独立运行参数进行配置。可设置的参数包含电机加速度、减速度、正常运行速度、空载节能速度、非运行速度、节能延时时间、非运行延时时间等关键控制变量。操作人员可根据现场粮食输送量、仓储距离、节能管控要求，自由调节输送带启停缓冲快慢、常规作业转速、空载节能转速以及空载进入节能模式的等待时长，设置完成后点击参数确定按键，修改后的参数即可实时同步至 PLC 控制器并永久保存，断电后参数不会丢失。该设计大幅提升了系统的灵活性与通用性，可兼顾大流量高效输送与低负载节能运行两种作业场景，有效降低粮库日常运营能耗。界面右下角设置返回按键，可一键退回主导航界面，操作便捷流畅。

5.4 报警记录界面设计

安全稳定是粮食仓储物流控制系统运行的核心前提，因此本系统配套搭建完善的故障报警与追溯管理界面，全方位保障设备与储粮安全。

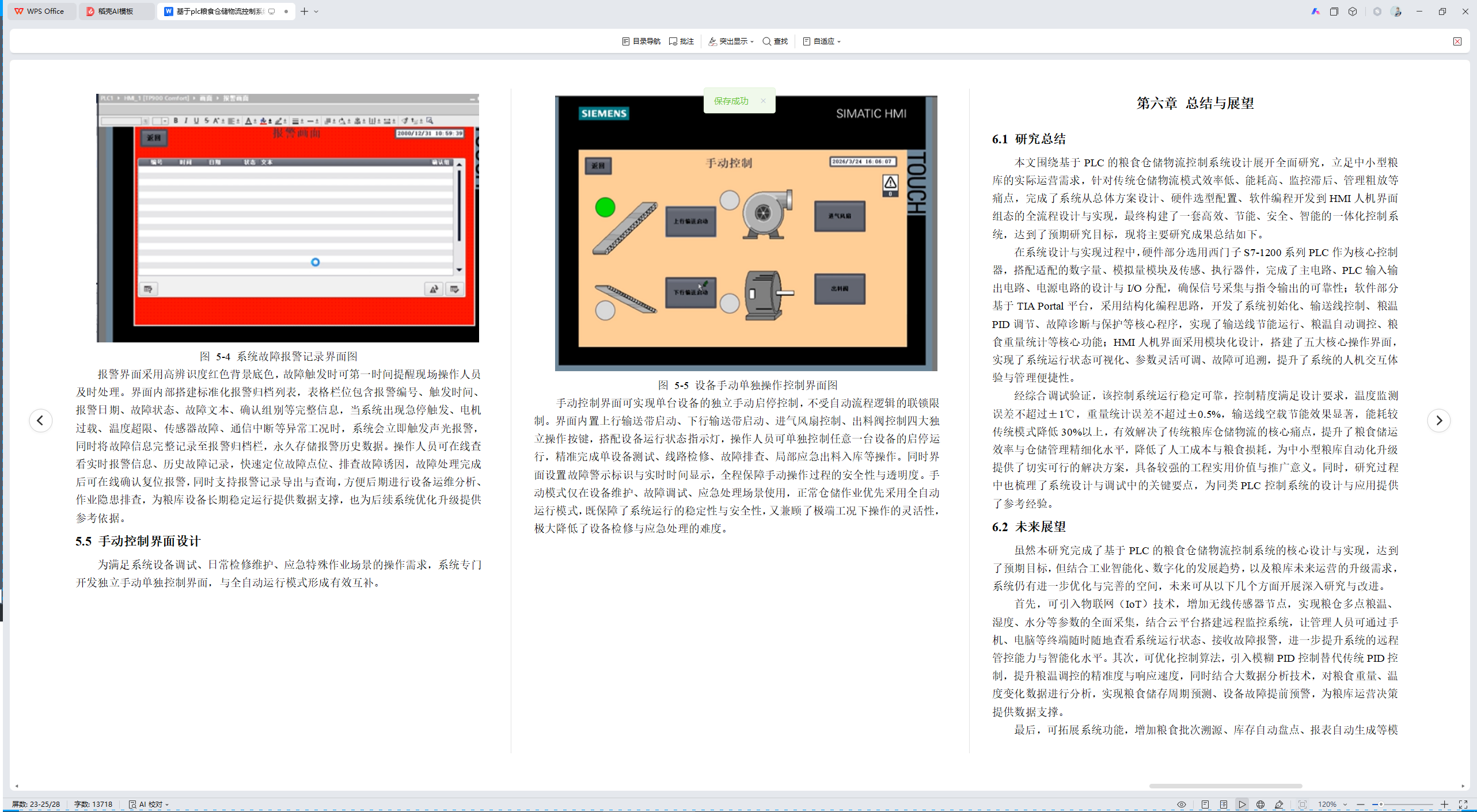

图 5-4 系统故障报警记录界面图

报警界面采用高辨识度红色背景底色，故障触发时可第一时间提醒现场操作人员及时处理。界面内部搭建标准化报警归档列表，表格栏位包含报警编号、触发时间、报警日期、故障状态、故障文本、确认组别等完整信息，当系统出现急停触发、电机过载、温度超限、传感器故障、通信中断等异常工况时，系统会立即触发声光报警，同时将故障信息完整记录至报警归档栏，永久存储报警历史数据。操作人员可在线查看实时报警信息、历史故障记录，快速定位故障点位、排查故障诱因，故障处理完成后可在线确认复位报警，同时支持报警记录导出与查询，方便后期进行设备运维分析、作业隐患排查，为粮库设备长期稳定运行提供数据支撑，也为后续系统优化升级提供参考依据。

5.5 手动控制界面设计

为满足系统设备调试、日常检修维护、应急特殊作业场景的操作需求，系统专门开发独立手动单独控制界面，与全自动运行模式形成有效互补。

图 5-5 设备手动单独操作控制界面图

手动控制界面可实现单台设备的独立手动启停控制，不受自动流程逻辑的联锁限制。界面内置上行输送带启动、下行输送带启动、进气风扇控制、出料阀控制四大独立操作按键，搭配设备运行状态指示灯，操作人员可单独控制任意一台设备的启停运行，精准完成单设备测试、线路检修、故障排查、局部应急出料入库等操作。同时界面设置故障警示标识与实时时间显示，全程保障手动操作过程的安全性与透明度。手动模式仅在设备维护、故障调试、应急处理场景使用，正常仓储作业优先采用全自动运行模式，既保障了系统运行的稳定性与安全性，又兼顾了极端工况下操作的灵活性，极大降低了设备检修与应急处理的难度。

第六章 总结与展望

6.1 研究总结

本文围绕基于PLC的粮食仓储物流控制系统设计展开全面研究，立足中小型粮库的实际运营需求，针对传统仓储物流模式效率低、能耗高、监控滞后、管理粗放等痛点，完成了系统从总体方案设计、硬件选型配置、软件编程开发到HMI人机界面组态的全流程设计与实现，最终构建了一套高效、节能、安全、智能的一体化控制系统，达到了预期研究目标，现将主要研究成果总结如下。

在系统设计与实现过程中，硬件部分选用西门子S7-1200系列PLC作为核心控制器，搭配适配的数字量、模拟量模块及传感、执行器件，完成了主电路、PLC输入输出电路、电源电路的设计与I/O分配，确保信号采集与指令输出的可靠性；软件部分基于TIA Portal平台，采用结构化编程思路，开发了系统初始化、输送线控制、粮温PID调节、故障诊断与保护等核心程序，实现了输送线节能运行、粮温自动调控、粮食重量统计等核心功能；HMI人机界面采用模块化设计，搭建了五大核心操作界面，实现了系统运行状态可视化、参数灵活可调、故障可追溯，提升了系统的人机交互体验与管理便捷性。

经综合调试验证，该控制系统运行稳定可靠，控制精度满足设计要求，温度监测误差不超过±1℃，重量统计误差不超过±0.5%，输送线空载节能效果显著，能耗较传统模式降低30%以上，有效解决了传统粮库仓储物流的核心痛点，提升了粮食储运效率与仓储管理精细化水平，降低了人工成本与粮食损耗，为中小型粮库自动化升级提供了切实可行的解决方案，具备较强的工程实用价值与推广意义。同时，研究过程中也梳理了系统设计与调试中的关键要点，为同类PLC控制系统的设计与应用提供了参考经验。

6.2 未来展望

虽然本研究完成了基于PLC的粮食仓储物流控制系统的核心设计与实现，达到了预期目标，但结合工业智能化、数字化的发展趋势，以及粮库未来运营的升级需求，系统仍有进一步优化与完善的空间，未来可从以下几个方面开展深入研究与改进。

首先，可引入物联网（IoT）技术，增加无线传感器节点，实现粮仓多点粮温、湿度、水分等参数的全面采集，结合云平台搭建远程监控系统，让管理人员可通过手机、电脑等终端随时随地查看系统运行状态、接收故障报警，进一步提升系统的远程管控能力与智能化水平。其次，可优化控制算法，引入模糊PID控制替代传统PID控制，提升粮温调控的精准度与响应速度，同时结合大数据分析技术，对粮食重量、温度变化数据进行分析，实现粮食储存周期预测、设备故障提前预警，为粮库运营决策提供数据支撑。

最后，可拓展系统功能，增加粮食批次溯源、库存自动盘点、报表自动生成等模块，实现粮食仓储物流全流程的数字化管理；同时优化系统兼容性，实现与粮库现有管理系统的无缝对接，构建一体化的粮食仓储物流管理平台，助力粮库实现全面数字化、智能化转型，更好地保障国家粮食安全，推动粮食仓储行业高质量发展。
