写程序只会用OB1，其他OB块根本不知道什么时候用？
PID调节总震荡、高速计数不准，改了无数遍参数还是没用？
PLC从STOP切RUN，数据总是初始化不对，找不到问题根源？
模块掉站、程序超时，PLC直接无故停机，根本不知道哪里出了故障？
其实这些问题，核心都出在OB组织块上！
OB块是西门子S7-1200 PLC操作系统和用户程序的核心接口，直接决定了你的程序什么时候执行、怎么执行、出问题怎么处理。
今天这篇文章，就把S7-1200 OB组织块从基础定义、优先级规则，到9大常用OB块的实战用法、新手必踩的避坑红线，全给你讲透。新手也能一看就懂，老工程师也能查漏补缺，建议收藏起来，编程的时候随时翻！
一、OB组织块核心基础，这3点记不住，后面全白学
1. OB块到底是干嘛的？
它是操作系统和用户程序的唯一接口，掌控着PLC程序执行的4大核心场景：
– 自动化系统的启动初始化
– 主程序的循环扫描执行
– 各类中断事件的实时响应
– 系统错误与故障的诊断处理
2. 绝对不能碰的红线
OB块无法被FC、FB等任何程序块调用，只能由特定的事件触发执行。这是新手最容易踩的坑，很多人想在子程序里调用OB块，在S7-1200里是完全行不通的。
3. 优先级核心规则
CPU对OB的处理严格按照优先级执行，优先级范围1~26，编号越大，优先级越高。
高优先级的OB可以随时打断低优先级OB的执行，执行完毕后再回到断点继续运行。这一点直接决定了程序的执行逻辑，绝对不能搞反。
二、日常编程必用！6大执行类OB块，逐个拆解实战用法
这6类OB块，是我们写程序时天天都会用到的，每个块的触发条件、应用场景、核心要点，我都给你整理得明明白白。
1. 程序循环OB（默认OB1）：主程序的“大本营”
– 核心特点：PLC处于RUN模式时，会无限周期性循环执行，是绝大多数用户程序的默认载体
– 优先级：固定为1，不可更改，能被所有更高优先级的OB中断

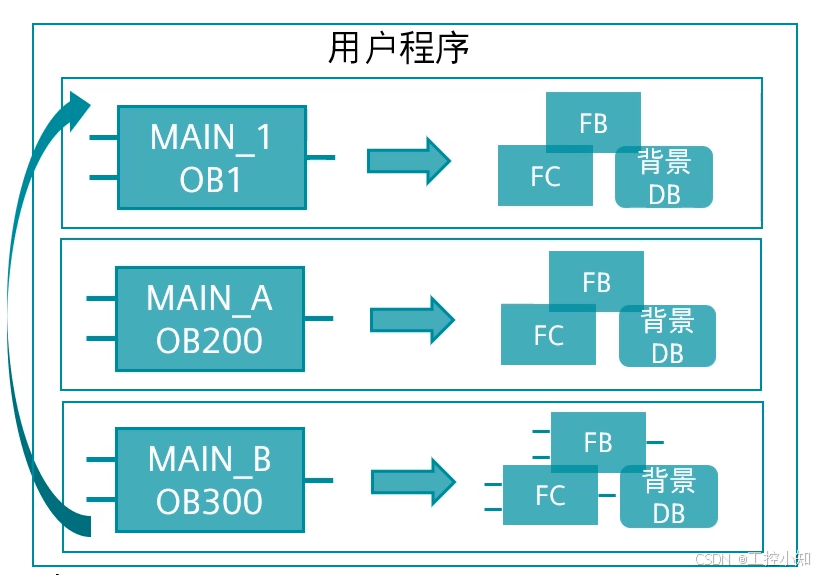

– 关键规则：支持创建多个程序循环OB，会按照OB编号从小到大依次执行
– 新手避坑：不要把所有程序都堆在OB1里，合理拆分成FC/FB子程序，否则会导致循环时间过长，触发系统报错

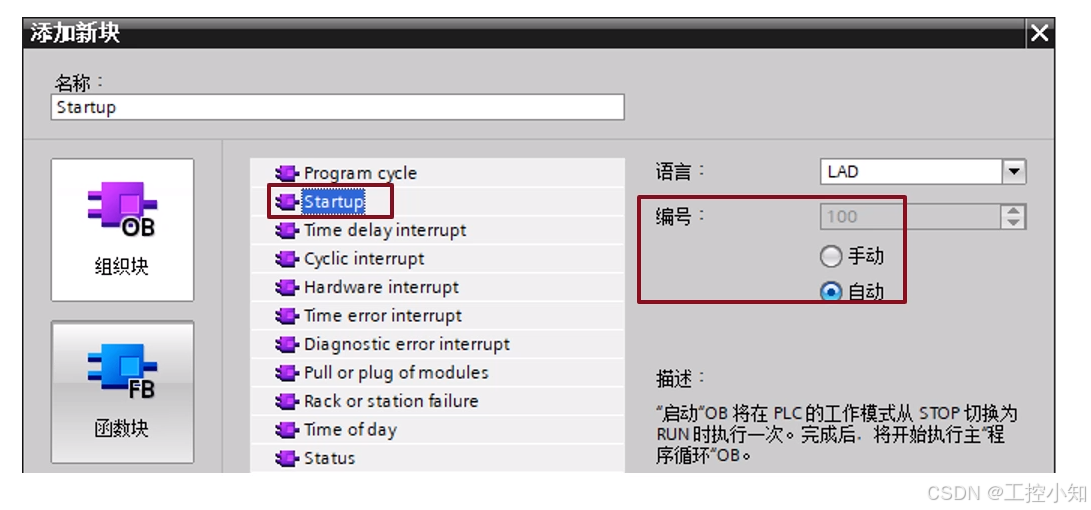

2. 启动OB（默认OB100）：上电初始化的“专属通道”
– 核心特点：PLC从STOP切换到RUN模式时，有且仅执行1次，执行完毕后才会启动OB1循环扫描
– 编号规则：默认编号OB100，新增启动OB编号必须≥123，支持多个，按编号从小到大依次执行
– 核心应用：功能初始化、数据初始化！比如给变量赋初始值、复位累计寄存器、伺服轴上电初始化、安全逻辑复位
– 新手必看：90%的新手都会犯的错——把初始化程序写在OB1里，导致每次循环都复位，数据根本存不住，这个问题用OB100就能完美解决

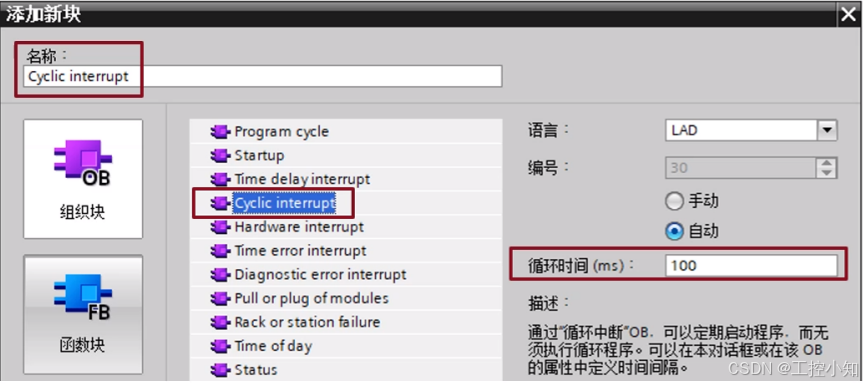

3. 循环中断OB（默认OB30）：PID调节的“黄金搭档”
– 核心特点：按用户设定的固定时间间隔循环执行，间隔范围1ms~60000ms可设，执行完全不受OB1扫描周期波动的影响
– 编号规则：默认OB30，可用编号30~38或≥123，最多只能创建4个
– 核心应用：PID指令调用、脉冲算速度/频率、流量累积计算！这里划重点：PID指令必须放在固定周期的循环中断OB里，绝对不要放OB1，否则扫描周期波动会导致PID调节震荡、控制精度极差
– 避坑要点：多个循环中断OB同时使用时，高优先级会打断低优先级，导致低优先级OB的周期时间无法保证；可以给低优先级OB设置相移，避免多个OB同时启动引发冲突
4. 硬件中断OB（OB40~OB47，≥123）：实时响应的“极速通道”
– 核心特点：由硬件事件实时触发，响应速度达到微秒级，完全不受PLC扫描周期影响
– 触发事件：数字量输入上升沿/下降沿、高速计数器HSC事件（计数值等于设定值、计数方向改变、外部复位）
– 优先级：固定18，最多可创建50个
– 关键规则：1个硬件中断事件只能对应1个OB，而1个OB可以分配给多个硬件中断事件
– 应用场景：急停信号实时处理、高速脉冲精准计数、安全门信号实时响应，所有需要极速响应的场景，必须用硬件中断，不能用OB1里的普通逻辑

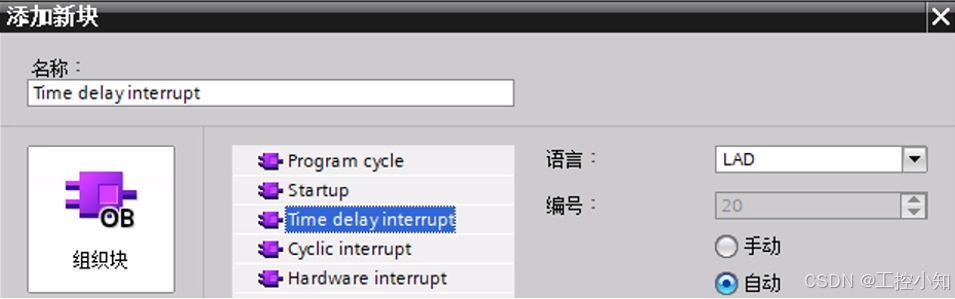

5. 延时中断OB（OB20~OB23，≥123）：精准延时的“专用工具”
– 核心特点：通过指令触发后，经过用户指定的延时时间才会执行程序，延时范围1ms~60000ms，延时精度远高于普通定时器，不受扫描周期影响
– 数量限制：最多只能创建4个
– 配套指令：SRT_DINT（启用延时中断）、CAN_DINT（取消延时中断）
– 应用场景：阀门动作后延时检测反馈、故障触发后延时停机、精准时序控制的工艺段

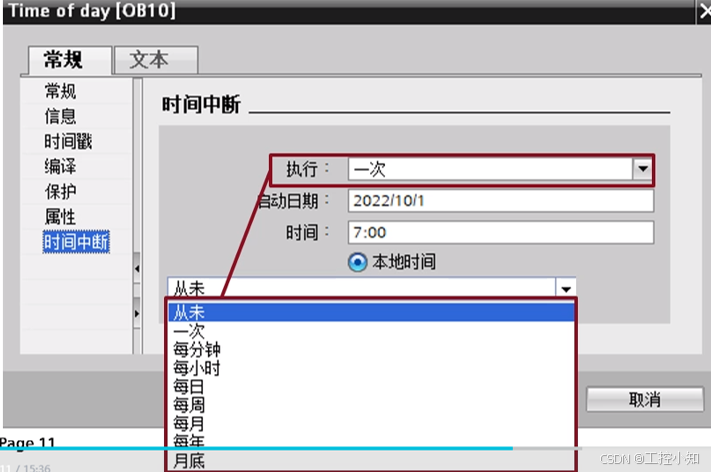

6. 时间中断OB（默认OB10）：定点执行的“定时开关”
– 核心特点：在用户指定的时间点触发执行，可以设置为只执行1次，也可以设置周期性执行（每分钟、每小时、每天、每周、每月、每年）
– 数量限制：最多只能创建2个
– 配套指令：SET_TINT（设置时间中断参数）、ACT_TINT（激活时间中断）
– 应用场景：每天固定时间启停设备、月末自动统计生产产量、定时备份设备数据、节假日设备定时休眠
三、故障诊断必备！3大错误类OB块，加了再也不怕PLC无故停机
很多新手的PLC一报错就直接停机，根本找不到问题在哪，核心原因就是没加这几个诊断OB块。
加上它们，不仅能避免PLC无故停机，还能精准定位故障点，调试和维护效率直接翻倍。
1. 时间错误中断OB（OB80）：程序超时的“监控器”
– 触发场景：
（1）主程序循环超出CPU最大循环监视时间（默认150ms）
（2）中断OB队列溢出、中断负载过大导致中断丢失
（3）STOP期间错过了时间中断
（4）被调用的OB当前正在执行
– 核心要点：
（1）同一个程序循环内，2次超出最大循环时间，就算调用了OB80，CPU也会直接进入STOP模式
（2）配套指令RE_TRIGR，可以重启循环监视时间，最多能延长到10倍的循环监视时间
– 实战用法：监控程序循环时间，超时触发声光报警，记录故障日志，避免PLC直接停机
2. 诊断中断OB（OB82）：模块故障的“定位器”
– 触发场景：带诊断功能的模块检测到故障（比如模拟量断线、短路、过载）时，会立即触发
– 核心优势：OB82的块接口自带启动信息，能直接读取故障设备、通道号、错误原因，不用自己一个个排查模块
– 实战用法：模拟量模块断线诊断、变频器故障报警、分布式IO模块故障定位，正规项目里必加
3. 插拔中断OB83+机架/站故障OB86：分布式IO的“诊断神器”
– OB83：移除或插入已组态的分布式IO模块/子模块时触发，能精准读取被插拔的模块信息，适配PROFINET、PROFIBUS等分布式站点
– OB86：CPU检测到分布式机架/站故障、通信掉站时触发，能直接定位哪个从站掉站了
– 实战用法：多从站的产线项目里必加，不用一个个排查通信，直接通过OB的信息就能定位故障点，还能做掉站报警和应急停机处理
四、新手必看！OB块7大避坑红线，这些错误绝对不能犯
1. 优先级红线：绝对不要在高优先级OB里写过长的程序，否则会持续打断低优先级OB，导致OB1扫描周期无限拉长，程序运行异常
2. 调用红线：OB块只能被事件触发，绝对不能在FC/FB里调用OB块，否则会直接编译报错
3. 数量红线：每个类型的OB都有严格数量限制，比如时间中断最多2个、延时中断最多4个，不要超数量创建
4. 初始化避坑：PLC上电初始化程序，必须放在OB100里，不要放OB1，否则每次循环都会执行初始化，数据无法保持
5. PID避坑：PID指令必须放在固定周期的循环中断OB里，不要放OB1，否则扫描周期波动会导致PID调节效果极差
6. 停机避坑：同一个程序循环2次超出最大循环时间，不管有没有OB80，CPU都会强制停机，一定要控制好程序长度，不要写死循环
7. 中断避坑：不要给同一个硬件事件分配多个OB，1个事件只能对应1个OB，否则会导致中断执行异常
OB块核心口诀，记下来编程再也不踩坑
OB是程序总开关，事件触发不能调；
优先级看编号，越大越能往前跑；
OB1是主循环，OB100上电只一遍；
PID循环中断放，硬件中断响应快；
诊断OB要加上，故障定位不慌张；
延时中断定时准，时间中断定点跑。
