相控阵的核心命脉：为什么通道一致性决定系统成败？

深耕射频、卫星、半导体芯片的同仁，电子相关专业在校学子，以及有志踏入低轨卫星赛道的爱好者们，大家好，我是鲸鹏芯海謓泽。

《唠透低轨卫星相控阵芯片十件事》系列第九篇正式上线！ 全程避开晦涩公式与复杂理论，全部用通俗易懂得话逐层拆解硬核干货，降低入门理解门槛，杜绝枯燥犯困。

本期两大核心议题： 一条消息如何穿越天际？带你理清低轨卫星完整信号链路； 相控阵的核心命脉：通道一致性为何直接左右整套系统成败。

在前几篇内容里，鲸鹏和大家聊过相控阵的扫描方式以及波束转向原理。这套技术听起来已经十分成熟。不知道大家有没有留意到这样一种现象：两台架构、芯片完全一致的相控阵设备，一台链路稳定，性能始终保持稳定；另一台却信号强弱不定，还很难对准卫星。两者的差距往往不在设计图纸上，而在一个偏质检领域的概念 — 通道一致性。这正是决定相控阵性能的核心关键。接下来我用合唱团打个比方，想要通俗讲清其中原理，比喻会是最合适的方式。

一、先想象一个 100 人的合唱团

很多同学应该都听过合唱吧？这种场景十分常见。上学时，数百人排成方阵，一同唱响《我的祖国》。歌声响起，浑厚整齐，极具冲击力。

但你有没有想过，这份 "整齐" 究竟从何而来？

每个人的声带、肺活量、音准和节奏感都存在差异。如果没有统一约束，所有人随心所欲演唱，声音只会嘈杂得像菜市场。真正的合唱，要求所有人保持相同的节拍与音准。声音在空气中相干叠加，才能营造出 "一加一远大于二" 的震撼效果。

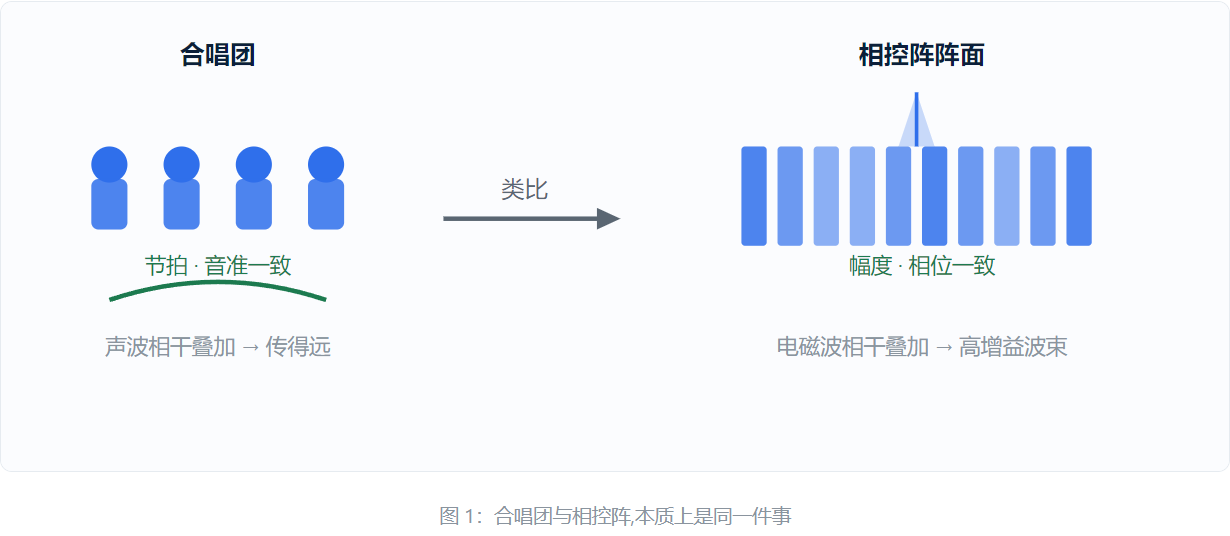

相控阵，本质上就是一支 "电磁波合唱团"。

阵列中布置着数十、数百甚至上千个小型天线单元。每个单元都配备完整的射频通道，涵盖放大器、移相器、滤波器、衰减器与传输线，并直接连接天线。系统向所有通道发送统一指令，各个单元同步发射信号，信号在目标方向叠加，最终形成波束。

难点就在此处：人类想要整齐合唱，可以依靠指挥、节拍器和反复排练。但相控阵需要实现海量通道同步协作，工程落地的难度要高出许多。

二、所谓 "通道一致性"，到底要一致什么?

先明确概念。通道一致性，字面含义为：当系统向所有通道输入相同控制信号时，各个通道的输出应当完全一致，幅度、相位与时延均保持相同。

理想情况下，这是理所应当的结果。但工程实践中不存在绝对理想的情况。

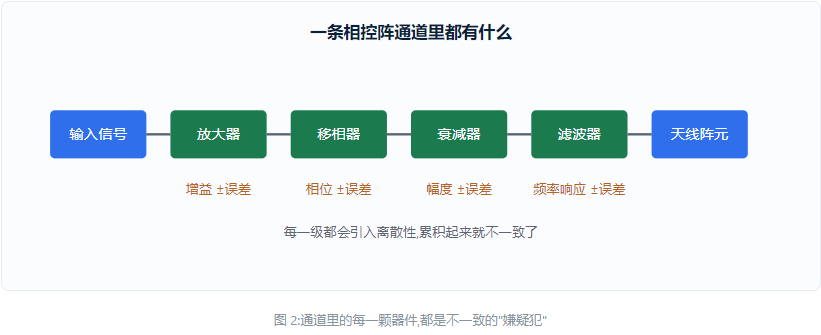

不妨试想，一条通道集成了大量元器件：放大器控制增益，移相器调控相位，滤波器决定频率响应，衰减器调整幅度，此外还有传输线、连接器、焊点等部件。所有元器件都存在制造公差。即便属于同一批次、同一型号，两台放大器出现 0.2 ~ 0.5 dB 的增益偏差，两个移相器产生      3 ~ 5 度的相位偏差，都是产品出厂时就自带的常见现象。单独来看，这类微小误差似乎无关紧要；但数百个元器件叠加之后，零散误差便会累积，最终引发故障。

更为棘手的是，这类不一致性并非出厂时就固定不变的。温度发生变化，放大器的增益与相位便会随之改变；切换工作频率，通道之间的时延差值会进一步扩大；器件经过数年使用，性能还会出现漂移。因此通道一致性问题，无法仅依靠出厂单次调试解决，相关管控需要贯穿设计、生产制造与整机使用的全部阶段。

更棘手的是，通道间的不一致并非出厂之后就固定不变。温度发生波动，放大器的增益、相位便随之改变；工作频率切换，通道之间的时延偏差会进一步恶化；器件长期服役数年，性能还会出现漂移。因此通道一致性，不能只依靠出厂一次性校准，必须贯穿设计、生产制造、整机应用的全流程。

三、不一致会出什么事?五个后果挨个看

下面鲸鹏带大家来讲下核心内容。我会把通道不一致造成的后果分成 5 点，每一点都类比一个合唱团场景，大家脑补画面，大致就能明白。

1. 波束指向偏差 — 合唱团集体跑调

首先相控阵控制波束方向，靠的是在阵面上摆出特定的相位分布。如果几个通道的相位误差凑巧形成了一个额外的 "线性相位梯度"，主波束就会被这个梯度带偏，指向偏离预定方向。

打个比方：合唱团里前排几个人集体抢了半拍，声音的主方向就会被带歪 — 本来该冲正前方传，结果偏向了左前方。

这件事情在高频段、大口径、窄波束的卫星通信系统里特别敏感。波束本身就很窄，偏个零点几度，主瓣可能就擦着卫星过去了，链路信号立刻掉下来。

当然，波束指向精度还受阵元位置、安装、平台姿态等影响，通道校准只是其中一环，但这确实是关键一环。

2. 阵列增益损失 — 有人偷偷小声唱

相控阵的高增益，来自所有阵元信号在目标方向上的相干叠加。理想情况下，N 个通道叠加，功率能涨 N 倍，场强涨 √N 倍。

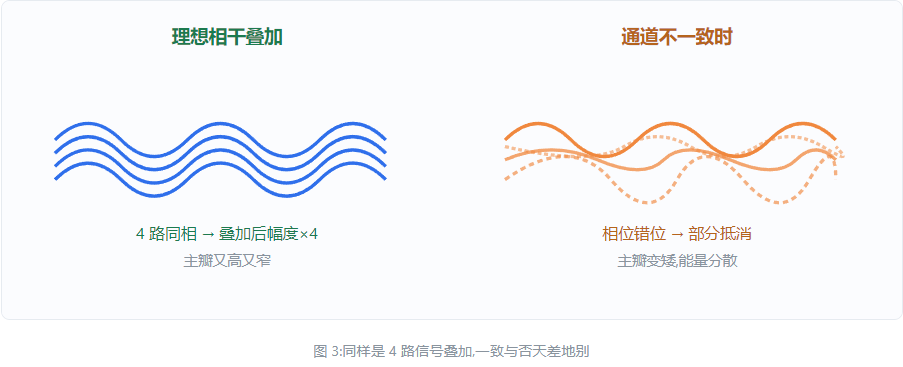

但是只要有人幅度偏小、有人相位偏离，叠加就不完美。极端情况下，某些通道甚至互相抵消，主瓣峰值直接掉下来。发射状态意味着有效辐射功率降低，接收状态意味着信噪比变差、通信距离变短。

实际损耗取决于通道数量、误差幅值和加权方式。校准完善的系统仅产生零点几分贝损耗；误差严重时，损耗可达 2‑3dB。千万别小看这个数字 — 3dB 意味着发射功率直接减半。背后有简便的计算逻辑和工程口诀，鲸鹏在之前的博客里也讲过。在卫星链路中，这点差距就是「勉强能通」和「彻底断链」的分水岭。一台标称 100W 的阵列，真要掉 3dB，等效功率就只剩 50W，前面做的功率预算全白费了。

3. 旁瓣电平升高 — 声音漏到不该去的地方

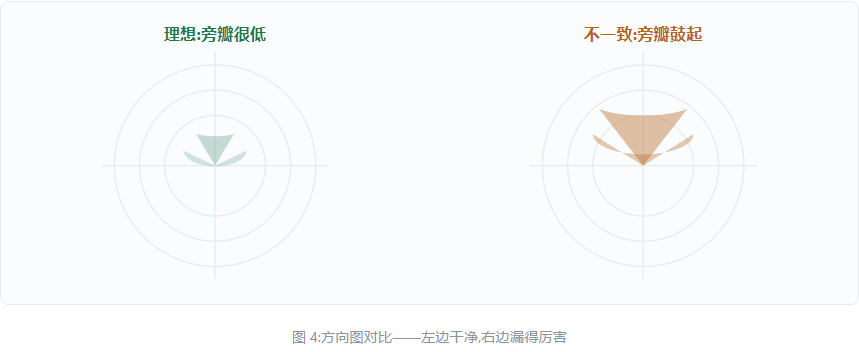

理想情况下，相控阵会将能量集中汇聚在主瓣方向，同时将旁瓣压到很低水平（旁瓣本质就是 TR 芯片形成的波束，鲸鹏在本系列往期文章已有讲解，遗忘的朋友可以回看前文）但通道误差会破坏原有干涉相消关系，直接造成旁瓣抬升，甚至出现多处异常 "鼓包"。

说明：文中提到的 "鼓包"，对应 图 3 描述的 相位错位、部分抵消 现象。

这里给大家建立直观的量级概念：设计优良的阵列，旁瓣指标可做到 ‑30 dB 以下，代表泄漏到非目标方向的能量仅为主瓣的千分之一（该换算存在固定计算逻辑，不清楚的读者可以查阅往期文章）一旦通道误差将旁瓣抬升至 ‑20 dB，虽然数值依旧是负数，但泄漏能量直接提升至百分之一，整整扩大十倍。这部分功率无法用于有效通信，还极易干扰邻星、邻站，引发监管层面的合规风险。

发射模式下，能量向非目标方向泄露，不仅造成功率损耗，还会对其他卫星、地面站造成干扰。正如前文介绍：大量小波束共同合成一束主波束，以此完成信号发射。 接收模式下，旁瓣抬升会让外界噪声与干扰更容易进入系统，抗干扰性能直接恶化。当系统针对干扰方向做零陷处理，也就是通俗所说的 "挖坑"，通道误差还会导致零陷深度变浅、位置偏移，干扰抑制效果大幅衰减。

4. 波束形状畸变 — 合唱阵型变形

主瓣还会出现波束展宽、形状不对称，甚至发生峰值分裂的现象。

对于区域覆盖型卫星通信，这会造成覆盖范围内信号强弱分布不均：部分区域信号过强，另一些区域却覆盖不足。而对于跟踪类系统，波束不对称会直接劣化测角精度。多波束相控阵受影响会更为明显，波束间隔离度下降，波束相互之间产生串扰。

5. 环境适应能力下降 — 天热就乱套

这也是最容易被忽视的一点。不少相控阵在常温、中心频点下性能表现优异，可当工作频率偏移至带宽边缘，或是环境温度发生大幅变化时，通道之间的性能差异就会再次显现。

设备外壳夏季暴晒可达 60℃，冬季又会低至 ‑20℃，放大器的增益与相位都会产生显著偏差；工作频段从中心频点偏移到带宽边沿，通道时延差也会随之增大。实验室中测试表现完美的设备，放到户外真实工况下就很容易暴露出问题。

因此通道一致性校准不能仅针对单一频点、单一温度开展，必须完整覆盖全工作频段、全功率区间以及全工作温度范围。对于长期户外部署或是在轨运行的卫星设备，温度补偿与动态校准更是无法规避的关键环节。

四、那怎么治? — 校准这件事

既然不一致不可避免，那就得想办法把它 "补" 回来。工程上叫通道一致性校准，思路其实很朴素：既然通道不一致无法避免，那就需要想办法把误差补偿回来，工程上称之为通道一致性校准，核心思路其实很朴素：

第一步，测量误差。逐一采集所有通道，以参考通道为基准，精准测出每一路的幅度误差与相位误差。

第二步，叠加补偿。在数字控制端对各通道信号做反向修正：增益偏小就适当抬高增益，相位超前就做相位延迟，直接抵消通道之间的差异。

第三步，固化查表。把各路通道的增益、相位补偿参数全部存入补偿查找表。可以简单理解为一份 "校准清单"：1 号通道补偿 0.3 dB、相位‑4°，2 号通道配置对应专属参数。系统后续工作时，直接读取这张表完成实时微调，保障所有通道保持一致。

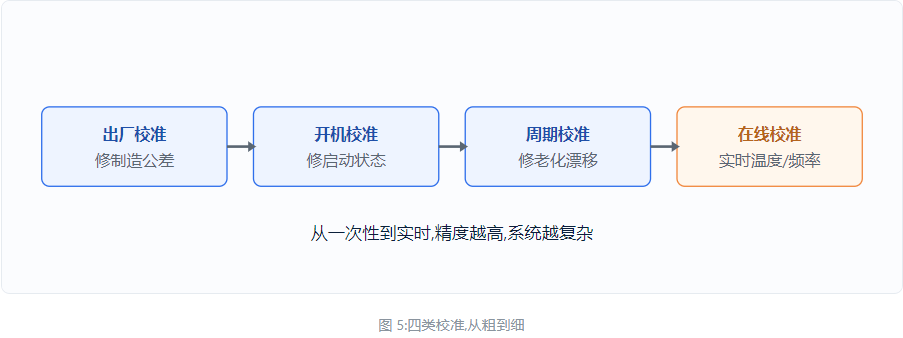

按照应用场景划分，校准通常分为四类：

• 出厂校准：修正制造、装配引入的固定误差，属于一次性校准。
• 开机校准：补偿设备上电后带来的状态变化，每次开机执行一次。
• 周期性校准：应对器件老化、长期性能漂移，按周期定时执行。
• 在线校准：能力最强，结合温度、频率、功率实时状态，动态更新补偿参数。

但有一点必须强调：判断校准有没有用，不能只看 "装没装校准模块"，得看实测数据。

校准完成之后，幅度残差还有多少？相位残差还剩多少？ 波束指向误差、增益损失、旁瓣电平、全频段一致性、温度稳定性，这些指标才是真正硬实力。

举个例子：相位残差能否控制在 ±2° 以内，幅度残差能否做到 ±0.3 dB 以内，全温工况下旁瓣性能是否依旧稳定。只有拿出这类量化结果，才能证明校准真正有效。必要情况下还需要开展暗室测试、近场测试，甚至通过真实通信链路做实物验证。

只宣传 "我们支持校准"，和 "经过校准后，可以把误差稳定控制在某一具体指标"，完全是两回事。

五、聊聊鲸鹏芯海在这块的布局

顺着这个话题，顺带聊聊我们鲸鹏芯海在通道校准技术上的实际布局与积累，绝非口头概念宣传。

针对卫星通信多通道幅相校正技术，我们已完成专项专利布局，核心专利《一种应用于卫星通信的多通道幅相校正方法》，可精准估计并修正多通道信号传输、处理全过程中产生的幅度与相位偏差。与此同时，自研相控阵收发系统原生集成全套校准能力，从芯片底层设计、通道精准控制到整机系统校准，搭建出了完整、闭环的技术链路，形成扎实的技术壁垒。

但客观来说：专利加持、自带校准模块，并不直接等同于产品性能领先。真正能落地、有说服力的技术优势，最终还是要靠实测数据说话。

评判校准技术的真实水平，需要公开可查的量化指标：校准前后的幅相误差对比、系统增益提升幅度、旁瓣抑制优化效果、宽温环境适配能力、设备长期运行稳定性等。只有公开测试条件、亮出真实实测结果，技术优势的表述才足够客观、可信。

目前我们正持续推进相关实测验证与资料沉淀，后续会逐步输出更完整、更具象的量化技术材料，全方位展现产品真实性能。
