【STM32】 I2C_EEPROM_test 工程（实战篇）

 工程剖析：串口配置 → AT24C02 持久化 → LED 闪灯

1. 工程概览

1.1 功能一句话

        通过串口交互配置"选哪几颗灯、闪几次、间隔多久、延时多久启动"，把配置写入 AT24C02（I2C EEPROM）固化，上电后按保存的配置自动闪灯——典型的"参数掉电持久化"应用。

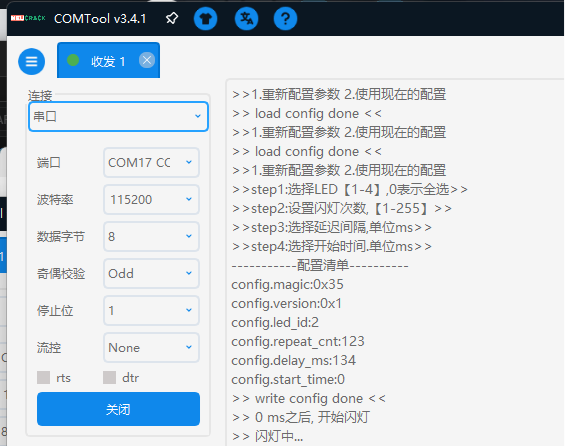

实际运行效果（串口控制台）：

        下一次上电选"2.使用现在的配置"，读回 EEPROM 数据、校验通过后按同一套参数闪灯。

1.2 芯片与目录结构

I2C_EEPROM_test/ ← 工程根目录
├── APP/ # 应用层（用户代码）
│ ├── App.c / App.h # 配置交互 + 执行逻辑
├── Core/ # CubeMX 生成：HAL 初始化骨架
│ ├── Inc/ # main.h / stm32f1xx_it.h …
│ └── Src/ # main.c / stm32f1xx_hal_msp.c / stm32f1xx_it.c
├── Drivers/ # CubeMX 生成：HAL 库 + CMSIS
├── MDK-ARM/ # Keil 工程（.uvprojx + .vscode/）
├── I2C_EEFORM_test.ioc # CubeMX 工程文件（引脚/时钟配置）
└── .mxproject

D:\\code_project\\BSP_drivers/ ← 工程外的共享 BSP 驱动库
├── inc/ BSP_AT24C02.h BSP_LED.h BSP_Usart_Redir.h
└── src/ BSP_AT24C02.c BSP_LED.c BSP_Usart_Redir.c

注意：

        BSP 驱动不在工程目录里，Keil 通过 ../../BSP_drivers/inc 引用头文件，Usart_Redir_test 等其他测试工程共用同一份驱动。这就是"驱动独立成库、多工程复用"的工程化做法。

2. 硬件设计

2.1 引脚总表

2.2 LED 为什么是开漏输出

CubeMX 里 PF8~PF11 配的是 GPIO_MODE_OUTPUT_OD（开漏），代码里"点亮 = 写低电平"：

GPIO_PinState state = flag ? GPIO_PIN_RESET : GPIO_PIN_SET; // ON → RESET(低)

开漏输出的本质：

        引脚只能拉低（导通到地），不能主动输出高。对应硬件电路通常是：

VCC ── LED ── 限流电阻 ── GPIO(PF8)

        GPIO 输出低电平 → 电流灌进引脚 → LED 亮；

        输出高阻/高电平时 LED 灭。

这样做的两个好处：

        一是可以驱动高于 MCU 电平的负载（比如 5V 供电的 LED 灯条，开漏 + 外部上拉就实现了电平转换）；

        二是多个开漏输出可以直接并联（线与逻辑）。

        缺点是必须靠外部上拉电阻，所以配置里 Pull = GPIO_NOPULL，上拉在板子上。

2.3 AT24C02 器件速览

        AT24C02 是 Atmel/Microchip 的 2Kbit（256 字节）I2C EEPROM，本工程用到的关键特性：

        引脚上除了 SCL/SDA，还有 A0/A1/A2（地址选择，接地为 000 → 0x50）、WP（写保护，接地允许写）。同一 I2C 总线上最多可以挂 8 片 AT24C02，靠 A0~A2 区分地址。

2.4 时钟树

HSE 8MHz ──×9(PLL)──→ SYSCLK 72MHz
├─ AHB /1 → HCLK 72MHz（SysTick、GPIO 时钟域）
├─ APB1 /2 → PCLK1 36MHz（I2C2、USART2/3、TIM 等）
└─ APB2 /1 → PCLK2 72MHz（USART1、GPIO、TIM1 等）

   SystemClock_Config 里 FLASH_LATENCY_2 对应 72MHz 需要 2 个 Flash 等待周期——这是 72MHz 超频/正常满频运行的必要配置。

3. I2C 协议与 AT24C02 基础（把底层讲透）

3.1 7 位地址 vs 8 位地址：为什么 0x50 << 1 = 0xA0

        I2C 协议里，从机地址在总线上传输时是一个完整的 8 位字节：高 7 位是器件地址，最低位是读写标志位（0=写，1=读）。

        AT24C02 的 7 位地址由"固定部分 1010" + "A2A1A0"组成：

7 位地址: 1 0 1 0 A2 A1 A0 ← A2A1A0=000 → 0b1010000 = 0x50
8 位写地址: 1010 000 0 = 0xA0 ← 最低位 R/W=0
8 位读地址: 1010 000 1 = 0xA1 ← 最低位 R/W=1

        所以 DEV_ADDRESS 0x50 是 7 位地址，at24c02.dev_address = 0x50 << 1 = 0xA0 是带上写位的 8 位地址——HAL 的 HAL_I2C_Mem_Read/Write 需要的正是这个 8 位值。

        这是个经典易混点：数据手册上写的"0xA0"通常已经是 8 位写地址，而代码里习惯存 7 位再移位，两种写法都对，但要分清楚。

3.2 一次写事务/读事务在总线上的样子

写一字节到地址 0x00（HAL_I2C_Mem_Write 做的事）：

S | 0xA0(W) | ACK | 0x00(存储地址) | ACK | D0 | ACK | P
起始 从机地址 应答 内存地址 应答 数据 应答 停止

从地址 0x00 读 8 字节（HAL_I2C_Mem_Read 做的事，注意中间有 Repeated START）：

S | 0xA0(W) | ACK | 0x00 | ACK | Sr | 0xA1(R) | ACK | D0..D6 | ACK | D7 | NACK | P
起始 先写地址 应答 重复起始 切到读模式 读8字节 末字节不答 停止

为什么要"先写地址再切换读模式"？

        因为 EEPROM 是内存映射器件，必须先告诉它"从哪个地址开始"，然后才能连续读出。 最后一个字节主机回 NACK 告诉从机"不要再发了"，然后发停止位——这是 I2C 读操作的收尾规范。

3.3 为什么 I2C_MEMADD_SIZE_8BIT

        AT24C02 只有 256 字节，存储地址 0255 用一个字节就能表示，所以 I2C_MEMADD_SIZE_8BIT

        换大容量型号要改这里AT24C04/08/16 地址超过 8 位（9~11 位），一部分地址位被并进器件地址字节里，I2C_MEMADD_SIZE_8BIT 就不够用了——这是移植时最容易漏的地方。

3.4 写周期 tWR：为什么写完还要轮询

        EEPROM 收到数据后，内部要用电荷泵擦除+编程，这个过程需要时间（最长 5ms），期间器件不响应任何 ACK。所以驱动写完必须轮询探测：

static bool BSP_AT24C02_Ready(void)
{
return HAL_OK == HAL_I2C_IsDeviceReady(hi2c, dev_address, POLL_RETYIES, POLL_TIME_MS);
// 重试10次 × 每次间隔2ms，器件恢复ACK即认为写周期结束
}

  HAL_I2C_IsDeviceReady 发"起始+地址+等ACK+停止"，EEPROM 没写完就不 ACK，函数返回超时。

       漏掉这一步的典型症状：写完立刻读，读到的是旧数据。

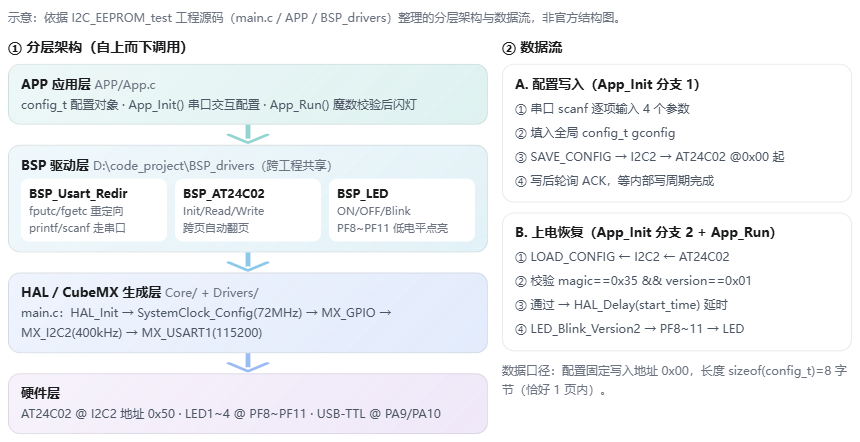

4. 分层架构

架构要点：

5. 代码逐模块深读

5.1 main.c：启动流程逐行

int main(void)
{
HAL_Init(); // ① 复位所有外设、初始化 Flash 接口和 SysTick(1ms 节拍)
SystemClock_Config(); // ② 72MHz 时钟树
MX_GPIO_Init(); // ③ PF8~11 开漏输出，初始电平全部拉低(RESET)
MX_I2C2_Init(); // ④ I2C2 400kHz，7 位地址模式
MX_USART1_UART_Init(); // ⑤ USART1 115200

/* USER CODE BEGIN 2 */ // ← 用户代码从这里开始
BSP_Usart_Init(&huart1); // ⑥ 把 UART 句柄交给 BSP（printf/scanf 立即可用）
BSP_AT24C02_Init(&hi2c2); // ⑦ 探测 EEPROM 是否在线
/* USER CODE END 2 */

while (1) {
App_Init(); // ⑧ 串口交互：重新配置 or 读回现有配置
App_Run(); // ⑨ 校验魔数 → 延时 → 按配置闪灯
}
}

几个值得注意的点：

• 句柄是"交出去"不是"包起来"：BSP_Usart_Init(&huart1) 把 huart1 指针存到 BSP 层。以后换串口（比如改用 USART2），只需要改 main.c 里这一行传参，BSP 代码零改动——这就是"依赖注入"思想在嵌入式里的朴素形态。
• I2C2 初始化参数：400kHz、I2C_DUTYCYCLE_2（Fast 模式下高低电平 2:1 占空比）。HAL 会根据 PCLK1=36MHz 自动计算 CCR 分频和 TRISE 上升时间寄存器，不需要手算。
• USART1 的特殊配置（重点）：

huart1.Init.BaudRate = 115200;
huart1.Init.WordLength = UART_WORDLENGTH_9B; // 9 位字长（M=1）
huart1.Init.Parity = UART_PARITY_ODD; // 奇校验使能

  UART_WORDLENGTH_9B + 奇校验的组合，在线上实际是 1 起始位 + 8 数据位 + 1 奇校验位 + 1 停止位（校验位占据 9 位帧的最高位）。

        也就是说：串口助手要配成 8 位数据 + 奇校验（8-O-1）才能对上，配成常见的 8N1 会整个帧错位、乱码。如果你上位机协议是标准 8N1，这里要改回 UART_WORDLENGTH_8B + UART_PARITY_NONE。

• Error_Handler：任何初始化失败都会进来，__disable_irq() 后死循环——嵌入式里最朴素的"卡死报错"方式，方便调试时一眼看出初始化没过。

5.2 BSP_Usart_Redir：printf/scanf 重定向的原理

这是整个工程最"妙"的一层，只有 40 行：

UART_HandleTypeDef *ghusart = NULL; // 全局串口句柄（单例）

void BSP_Usart_Init(UART_HandleTypeDef *husart) { ghusart = husart; }

int fputc(int ch, FILE *fp) // printf("%d", x) 最终会调它
{
UNUSED(fp);
if (ghusart && HAL_UART_Transmit(ghusart, (uint8_t *)&ch, 1, HAL_MAX_DELAY) == HAL_OK)
return ch;
return EOF;
}

int fgetc(FILE *fp) // scanf("%d", &x) 最终会调它
{
UNUSED(fp);
uint8_t ch;
while (1) {
if (HAL_UART_Receive(ghusart, &ch, 1, HAL_MAX_DELAY) != HAL_OK)
return EOF;
if (ch != '\\r') // 过滤回车符 \\r，只留有效字符
return (int)ch;
}
}

原理拆解：

        C 标准库的 printf 内部把格式化结果逐字符写到 stdout 流，流的底层写函数就是 fputc；scanf 反过来从 stdin 流逐字符读，底层是 fgetc。

        只要实现了这两个函数，把字节导向 UART，整个应用层就能用 printf/scanf 做串口交互——应用层完全不知道 UART 的存在。这正是"标准库重定向（retarget）"的经典做法（Keil 下通常配合 MicroLIB 使用）。

三个细节：

请求函数的小细节：

static int Request_Input(const char *message)
{
int choice = 0;
printf(">>%s\\n", message);
if (scanf("%d", &choice) == 1) // scanf 返回值 = 成功转换的参数个数
return choice;
printf("选择错误！请重新输入！");
return -1; // 输入了非数字 → 返回 -1
}

  scanf 返回 0 表示"一个都没转出来"（比如输入了字母 abc），此时返回 -1。

        而调用处 uint8_t choice = Request_Input(…) 把 -1 塞进 uint8_t 变成 255，255 != 1 && 255 != 2，走 else 分支打印错误——错误输入被"无意中"兜住了，但这属于隐式类型转换的巧合，见第 7 节。

5.3 BSP_LED：控制与闪灯

void BSP_LED_Control(LED_t led, bool flag)
{
GPIO_PinState state = flag ? GPIO_PIN_RESET : GPIO_PIN_SET; // ON = 低电平
switch (led) {
case LED1: HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, state); break;
case LED2: HAL_GPIO_WritePin(GPIOF, GPIO_PIN_9, state); break;
case LED3: HAL_GPIO_WritePin(GPIOF, GPIO_PIN_10, state); break;
case LED4: HAL_GPIO_WritePin(GPIOF, GPIO_PIN_11, state); break;
default: break;
}
}

flag ? GPIO_PIN_RESET : GPIO_PIN_SET 这行是极性反转：

        逻辑层说"ON"，物理层写低电平——把"低电平点亮"这个硬件事实封装在 BSP 内部，上层永远只说"亮/灭"，不懂电学也能用。

        以后电路改成高电平点亮，只改这一个函数。

闪灯函数 LED_Blink_Version2(led, cnt, delay) 分两路：

if (led == 0) { // 全选：4 颗灯一起闪
LED_t leds[] = {LED1, LED2, LED3, LED4};
int leds_num = sizeof(leds) / sizeof(leds[0]); // = 4，数组元素个数
do {
// 全部点亮 → HAL_Delay(delay) → 全部熄灭 → HAL_Delay(delay)
} while (cnt–);
} else { // 单选：闪 cnt 次
for (int i = 0; i < cnt; i++) { /* 亮 delay → 灭 delay */ }
}

5.4 BSP_AT24C02：EEPROM 驱动全解析（工程核心）

数据结构：一个"设备对象"

typedef struct {
I2C_HandleTypeDef *hi2c; // 指向 I2C 句柄（哪条 I2C 总线）
uint16_t dev_address; // 8 位设备地址（0xA0）
uint8_t page_size; // 页大小 8
bool is_init; // 初始化是否成功（EEPROM 是否在线）
} eeprom_t;

eeprom_t at24c02; // 全局单例实例

        把"设备属性"打包成一个结构体、用一个全局实例持有，是嵌入式驱动最常见的形式。局限是单例不支持挂多片 EEPROM（改进见第 8 节）。

初始化：探测 + 记录属性

bool BSP_AT24C02_Init(I2C_HandleTypeDef *hi2c)
{
if (!hi2c) return false;
at24c02.hi2c = hi2c;
at24c02.dev_address = DEV_ADDRESS << 1; // 0x50 → 0xA0
at24c02.page_size = PAGE_SIZE; // 8
at24c02.is_init = false;
if (HAL_OK == HAL_I2C_IsDeviceReady(at24c02.hi2c, at24c02.dev_address,
SCAN_RETYIES, SCAN_TIME_MS)) {
at24c02.is_init = true; // 收到 ACK = 器件在线
}
return at24c02.is_init;
}

        所有接口开头都检查 is_init——没初始化成功就拒绝读写，避免对不存在的器件空转超时。

读：边界检查 + Mem_Read

bool BSP_AT24C02_Read(uint16_t start_address, void *data_out, uint8_t data_len)
{
if (!at24c02.is_init || !data_out || data_len == 0) return false;
if (start_address + data_len > DEV_TOTAL_SIZE) return false; // 越界保护
HAL_StatusTypeDef state = HAL_I2C_Mem_Read(
at24c02.hi2c, at24c02.dev_address, start_address,
I2C_MEMADD_SIZE_8BIT, data_out, data_len, READ_TIMEOUT_MS);
return state == HAL_OK;
}

        读操作没有页限制（EEPROM 可以跨页连续读），所以只有一个总容量越界检查。

写：单页写 + 自动翻页（重点算法）

为什么不能一把梭全写进去：

        AT24C02 的写周期限制是"一次最多写一页（8 字节）且不能跨页"。

        从地址 5 开始写 6 字节，会跨过地址 7 进入下一页——这种跨页写在器件内部会出错（要么被忽略，要么数据错乱）。所以驱动必须自己把大块数据拆成"每段不超过当前页剩余空间"的小段。

单页写：

// 单⻚，⻚内写⼊
static bool BSP_AT24C02_Write_Page(uint16_t start_address, void *data_in,
uint8_t data_len)
{
if (!at24c02.is_init || !data_in || data_len == 0)
return false;
// 检查写⼊是否跨⻚
// 当前写⼊到那⼀⻚
// uint16_t page_num = start_address / at24c02.page_size; // 不重要
uint16_t page_offset = start_address % at24c02.page_size; // 确定的⼀⻚，写⼊位置的开始下标！
if (page_offset + data_len > at24c02.page_size)
{
return false;
}
HAL_StatusTypeDef state = HAL_I2C_Mem_Write(
at24c02.hi2c,
at24c02.dev_address,
start_address,
I2C_MEMADD_SIZE_8BIT,
data_in,
data_len,
WRITE_TIMEOUT_MS);
if (state != HAL_OK)
return false;
return BSP_AT24C02_Ready();
}

外层翻页循环：

// ⽀持任意⻓度的写⼊，⾃动跨⻚
bool BSP_AT24C02_Write(uint16_t start_address, void *data_in, uint8_t data_len)
{
if (!at24c02.is_init || !data_in || data_len == 0)
return false;
if (start_address + data_len > DEV_TOTAL_SIZE)//超过全部页的储量
return false;
uint16_t bytes_written = 0; // 已经写⼊了多少个字节

while (bytes_written < data_len)//未完成写
{
// 数据还有多少没有发送
uint16_t data_left = data_len – bytes_written;
// 必须按照⻚来写，当前⻚剩余多少空间
uint16_t new_start_address = start_address + bytes_written;//翻页逻辑
// uint16_t current_page_num = new_start_address / at24c02.page_size;
uint16_t page_offset = new_start_address % at24c02.page_size;//已经占用的空间
uint16_t page_space = at24c02.page_size – page_offset;//剩余空间
// 数据还有多少没有发送 -> 当前⻚剩余多少空间
// ⼀定能写⼊当前⻚的剩余空间吗？不⼀定！！
// 计算本次写⼊量
// 1. 数据还有多少没有发送 <= 当前⻚剩余多少空间 = 数据还有多少
// 2. 数据还有多少没有发送 > 当前⻚剩余多少空间 = 剩余多少空间
uint16_t write_bytes = data_left;
if (write_bytes > page_space)
{
write_bytes = page_space;//可以写且不跨页
}
if (!BSP_AT24C02_Write_Page(new_start_address,(uint8_t *)data_in + bytes_written, write_bytes))
{
return false;//单页写没成功
}
bytes_written += write_bytes;//把当页能写的加入，再次循环，翻页写
}
return true;
}

        算法核心一句话：每次循环只写"当前页剩余空间"这么长，写完推进指针进入下一页，直到数据全部写完。调用方不需要知道页边界，驱动内部透明处理——这是 EEPROM 驱动设计的关键封装。

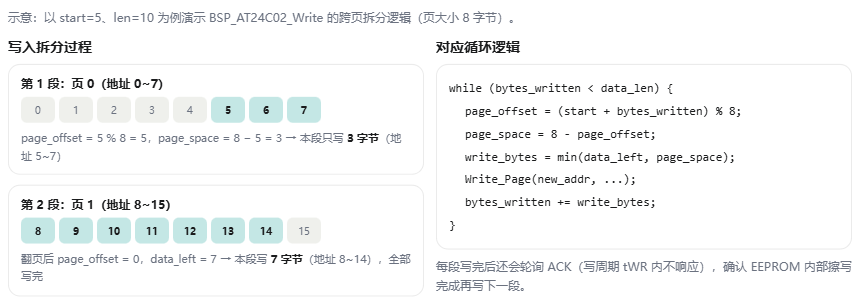

具体过程（以"从地址 5 写 10 字节"为例）见下图：

再给一张迭代跟踪表（start=5, len=10），把循环跑一遍：

        而本工程实际调用 SAVE_CONFIG 时，CONFIG_ADDRESS=0x00、len=8，恰好 8 字节正好一页——page_offset=0、page_space=8、write_bytes=8，循环一次就完成，连翻页都不需要。这也是把配置放在 0x00 地址的巧妙之处：刚好对齐页边界。

5.5 APP 层：配置对象、交互、魔数校验

config_t 的内存布局

typedef struct _config_t {
uint8_t magic; // 偏移 0：魔数 0x35
uint8_t version; // 偏移 1：版本 0x01
uint8_t led_id; // 偏移 2：灯序号（0=全选）
uint8_t repeat_cnt; // 偏移 3：闪灯次数
uint16_t delay_ms; // 偏移 4：闪烁间隔
uint16_t start_time; // 偏移 6：启动延时
} config_t; // sizeof = 8 字节，无填充字节

   uint16_t 需要 2 字节对齐，编译器把它排到偏移 4 和 6，前 4 个 uint8_t 占 0~3——天然紧凑，正好 8 字节，恰好填满 AT24C02 的一页。

        这个"结构体直接落盘"的方式依赖编译器不插填充字节，如果将来在中间加一个 uint8_t 字段，sizeof 可能变成 10，跨页逻辑就会触发——这是结构体直接持久化的一个隐患。

读写宏

#define SAVE_CONFIG(conf_addr, conf_len) BSP_AT24C02_Write(CONFIG_ADDRESS, conf_addr, conf_len)
#define LOAD_CONFIG(conf_addr, conf_len) BSP_AT24C02_Read(CONFIG_ADDRESS, conf_addr, conf_len)
// BSP_AT24C02_Write(0x00, &gconfig, 8)
// BSP_AT24C02_Read(0x00, &gconfig, 8)

        宏把"配置存储在地址 0x00"这个约定统一收口，业务代码里只写 SAVE_CONFIG(&gconfig, sizeof(gconfig))，改存储位置只动一处。

App_Init：交互式配置

void App_Init(void)
{
uint8_t choice = Request_Input("1.重新配置参数 2.使用现在的配置");
if (choice == 1) {
gconfig.magic = APP_MAGIC; // 0x35，写前就打上标签
gconfig.version = APP_VERSION; // 0x01
gconfig.led_id = (uint8_t)Request_Input("step1:选择LED【1-4】,0表示全选>> ");
gconfig.repeat_cnt = (uint8_t)Request_Input("step2:设置闪灯次数,【1-255】>> ");
gconfig.delay_ms = (uint16_t)Request_Input("step3:选择延迟间隔,单位ms>> ");
gconfig.start_time = (uint16_t)Request_Input("step4:选择开始时间.单位ms>> ");
Config_Display();
SAVE_CONFIG(&gconfig, sizeof(gconfig)); // 写入 EEPROM
printf(">> write config done <<\\n");
} else if (choice == 2) {
LOAD_CONFIG(&gconfig, sizeof(gconfig)); // 读回 EEPROM
printf(">> load config done <<\\n");
} else {
printf("选择错误！请重新输入！");
}
}

        注意 magic 和 version 是写前先填好的——它不是用户输入项，是驱动层打的"数据标签"。用户只输入 4 个业务参数（灯、次数、间隔、延时）。

App_Run：魔数校验 + 执行

void App_Run(void)
{
if (gconfig.magic == APP_MAGIC && gconfig.version == APP_VERSION) {
printf(">> %d ms之后, 开始闪灯\\n", (int)gconfig.start_time);
HAL_Delay(gconfig.start_time); // 延时启动（阻塞）
printf(">> 闪灯中…\\n");
LED_Blink_Version2((LED_t)gconfig.led_id, gconfig.repeat_cnt, gconfig.delay_ms);
}
// 校验不过 → 什么都不做（安全降级）
}

        魔数校验是 APP 的精华：全新 EEPROM 内容全是 0xFF，如果直接拿 0xFF 当 repeat_cnt（255 次）和 delay_ms（255ms）用，会出现"幽灵闪灯"。

  magic == 0x35 校验把"存过有效配置"和"空片/数据损坏"区分开，校验不过就静默不闪——宁可什么都不做，也不要用错误数据驱动硬件。

  version 是给将来格式升级留的兼容位。

6. 完整运行时序：把两条流程走一遍

场景 A：首次上电 + 配置并保存

上电 → HAL/时钟/外设初始化 → EEPROM 探测成功
→ App_Init: 打印菜单 → 用户选 1
→ 依次 scanf 4 个参数 → 填 gconfig(magic=0x35)
→ SAVE_CONFIG: I2C2 写 8 字节到 0x00 → 轮询等 tWR 结束
→ App_Run: magic 校验通过 → 延时 start_time ms → 闪灯

场景 B：断电重启，使用保存的配置

上电 → 初始化 → EEPROM 探测成功
→ App_Init: 打印菜单 → 用户选 2
→ LOAD_CONFIG: I2C2 读 8 字节 → gconfig
→ App_Run: magic==0x35 && version==0x01 → 延时 → 按参数闪灯

场景 C：EEPROM 是空片 / 从没写过

选 2 → 读回全 0xFF → App_Run 校验失败 → 不闪灯（安全）

7. 完整工程代码

BSP_AT24C02.h/c

#ifndef __BSP_AT24C02_H
#define __BSP_AT24C02_H
#ifdef __cplusplus
extern "C"
{
#endif

#include <stdbool.h>
#include "stm32f1xx_hal.h"

bool Read_Page_Data(void *data_out, uint8_t data_len);
bool Write_Page_Data(void *data_in, uint8_t data_len);

// 表⽰从设备
typedef struct
{
I2C_HandleTypeDef *hi2c; // I2C2句柄指针
uint16_t dev_address; // 从设备地址
uint8_t page_size; // ⻚⼤⼩
bool is_init; // 是否被初始化
} eeprom_t;

#define DEV_ADDRESS 0x50 // I2C从机设备地址
#define PAGE_SIZE 8 // EEPROM单页写入字节数
#define DEV_TOTAL_SIZE 256 // EEPROM总存储字节大小
#define SCAN_RETYIES 2 // I2C设备扫描重试次数
#define SCAN_TIME_MS 5 // 扫描重试间隔(ms)
#define POLL_RETYIES 10 // 写等待轮询重试次数
#define POLL_TIME_MS 2 // 轮询等待间隔(ms)
#define READ_TIMEOUT_MS 50 // I2C读取超时时间(ms)
#define WRITE_TIMEOUT_MS 50 // I2C写入超时时间(ms)

bool BSP_AT24C02_Init(I2C_HandleTypeDef *hi2c);
bool BSP_AT24C02_Read(uint16_t start_address, void *data_out, uint8_t data_len);
bool BSP_AT24C02_Write(uint16_t start_address, void *data_in, uint8_t data_len);

#ifdef __cplusplus
}
#endif

#endif
——————————————————————
#include "BSP_AT24C02.h"
eeprom_t at24c02;

//初始化逻辑
bool BSP_AT24C02_Init(I2C_HandleTypeDef *hi2c)

{
if (!hi2c)
return false;
at24c02.hi2c = hi2c;
at24c02.dev_address = DEV_ADDRESS << 1; // 左移1位（八位变七位）
at24c02.page_size = PAGE_SIZE;
at24c02.is_init = false;
// 1. 产⽣起始
// 2. 发送从设备地址（七位） + w(0) = 8字节数据
// 3. ACK -> 从设备活着呢！
// 4. STOP
if (HAL_OK == HAL_I2C_IsDeviceReady(at24c02.hi2c, at24c02.dev_address,
SCAN_RETYIES, SCAN_TIME_MS))
{
at24c02.is_init = true;
}
return at24c02.is_init;
}

// 按字节，按page，按任意读
bool BSP_AT24C02_Read(uint16_t start_address, void *data_out, uint8_t data_len)
{
if (!at24c02.is_init || !data_out || data_len == 0)
return false;
if (start_address + data_len > DEV_TOTAL_SIZE)//超过页可读范围
{
return false;
}
HAL_StatusTypeDef state = HAL_I2C_Mem_Read(
at24c02.hi2c, at24c02.dev_address,
start_address,
I2C_MEMADD_SIZE_8BIT,
data_out,
data_len,
READ_TIMEOUT_MS);
return state == HAL_OK;
}
static bool BSP_AT24C02_Ready()
{
if (!at24c02.is_init)
return false;
return HAL_OK == HAL_I2C_IsDeviceReady(at24c02.hi2c, at24c02.dev_address,
POLL_RETYIES, POLL_TIME_MS);
}

// 单⻚，⻚内写⼊
static bool BSP_AT24C02_Write_Page(uint16_t start_address, void *data_in,
uint8_t data_len)
{
if (!at24c02.is_init || !data_in || data_len == 0)
return false;
// 检查写⼊是否跨⻚
// 当前写⼊到那⼀⻚
// uint16_t page_num = start_address / at24c02.page_size; // 不重要
uint16_t page_offset = start_address % at24c02.page_size; // 确定的⼀⻚，写⼊位置的开始下标！
if (page_offset + data_len > at24c02.page_size)
{
return false;
}
HAL_StatusTypeDef state = HAL_I2C_Mem_Write(
at24c02.hi2c,
at24c02.dev_address,
start_address,
I2C_MEMADD_SIZE_8BIT,
data_in,
data_len,
WRITE_TIMEOUT_MS);
if (state != HAL_OK)
return false;
return BSP_AT24C02_Ready();
}

// ⽀持任意⻓度的写⼊，⾃动跨⻚
bool BSP_AT24C02_Write(uint16_t start_address, void *data_in, uint8_t data_len)
{
if (!at24c02.is_init || !data_in || data_len == 0)
return false;
if (start_address + data_len > DEV_TOTAL_SIZE)//超过全部页的储量
return false;
uint16_t bytes_written = 0; // 已经写⼊了多少个字节

while (bytes_written < data_len)//未完成写
{
// 数据还有多少没有发送
uint16_t data_left = data_len – bytes_written;
// 必须按照⻚来写，当前⻚剩余多少空间
uint16_t new_start_address = start_address + bytes_written;//翻页逻辑
// uint16_t current_page_num = new_start_address / at24c02.page_size;
uint16_t page_offset = new_start_address % at24c02.page_size;//已经占用的空间
uint16_t page_space = at24c02.page_size – page_offset;//剩余空间
// 数据还有多少没有发送 -> 当前⻚剩余多少空间
// ⼀定能写⼊当前⻚的剩余空间吗？不⼀定！！
// 计算本次写⼊量
// 1. 数据还有多少没有发送 <= 当前⻚剩余多少空间 = 数据还有多少
// 2. 数据还有多少没有发送 > 当前⻚剩余多少空间 = 剩余多少空间
uint16_t write_bytes = data_left;
if (write_bytes > page_space)
{
write_bytes = page_space;//可以写且不跨页
}
if (!BSP_AT24C02_Write_Page(new_start_address,(uint8_t *)data_in + bytes_written, write_bytes))
{
return false;//单页写没成功
}
bytes_written += write_bytes;//把当页能写的加入，再次循环，翻页写
}
return true;
}

App.h\\c

#ifndef __APP_H
#define __APP_H

#ifdef __cplusplus
extern "C"
{
#endif

#include <stdint.h>
#include "BSP_AT24C02.h"
#include "BSP_Usart_Redir.h"
#include "BSP_LED.h"
#define APP_MAGIC 0x35
#define APP_VERSION 0x01

typedef struct _config_t
{
uint8_t magic; // 魔数
uint8_t version; // 版本
uint8_t led_id; // 灯序号
uint8_t repeat_cnt; // 重复次数
uint16_t delay_ms; // 延迟间隔
uint16_t start_time; // 开始时间
} config_t;

#define CONFIG_ADDRESS 0x0 // 配置数据在AT24C02中的存储起始地址
#define SAVE_CONFIG(conf_addr, conf_len) BSP_AT24C02_Write(CONFIG_ADDRESS,conf_addr, conf_len)
#define LOAD_CONFIG(conf_addr, conf_len) BSP_AT24C02_Read(CONFIG_ADDRESS,conf_addr, conf_len)

void App_Init(void);
void App_Run(void);

#ifdef __cplusplus
}
#endif

#endif
—————————————————————-
#include "App.h"

config_t gconfig;
static void Config_Display(void)
{
printf("———–配置清单———-\\n");
printf("config.magic:0x%x\\n", gconfig.magic);
printf("config.version:0x%x\\n", gconfig.version);
printf("config.led_id:%d\\n", gconfig.led_id);
printf("config.repeat_cnt:%d\\n", gconfig.repeat_cnt);
printf("config.delay_ms:%d\\n", gconfig.delay_ms);
printf("config.start_time:%d\\n", gconfig.start_time);
}
static int Request_Input(const char *message)
{
int choice = 0;
printf(">>%s\\n", message);
if (scanf("%d", &choice) == 1)
{
return choice;
}

printf("选择错误！请重新输入！");
return -1;
}
void App_Init(void)
{
uint8_t choice = Request_Input("1.重新配置参数 2.使用现在的配置");
if (choice == 1)
{
gconfig.magic = APP_MAGIC;
gconfig.version = APP_VERSION;
gconfig.led_id = (uint8_t)Request_Input("step1:选择LED【1-4】,0表示全选>> ");
gconfig.repeat_cnt = (uint8_t)Request_Input("step2:设置闪灯次数,【1-255】>> ");
gconfig.delay_ms = (uint16_t)Request_Input("step3:选择延迟间隔,单位ms>> ");
gconfig.start_time = (uint16_t)Request_Input("step4:选择开始时间.单位ms>> ");

Config_Display();
// 写⼊到EEPROM
SAVE_CONFIG(&gconfig, sizeof(gconfig)); // AT24C02写⼊
printf(">> write config done <<\\n");
}
else if (choice == 2)
{
// 读取EEPROM
LOAD_CONFIG(&gconfig, sizeof(gconfig));
printf(">> load config done <<\\n");
}
else
{
printf("选择错误！请重新输入！");
}
}
void App_Run()
{
if (gconfig.magic == APP_MAGIC && gconfig.version == APP_VERSION)
{
printf(">> %d ms之后, 开始闪灯\\n", (int)(gconfig.start_time));
HAL_Delay(gconfig.start_time);
printf(">> 闪灯中…\\n");
LED_Blink_Version2((LED_t)(gconfig.led_id), gconfig.repeat_cnt,
gconfig.delay_ms);
}
}

main.h\\c

#ifndef __MAIN_H
#define __MAIN_H

#ifdef __cplusplus
extern "C" {
#endif

/* Includes ——————————————————————*/
#include "stm32f1xx_hal.h"

/* Private includes ———————————————————-*/
/* USER CODE BEGIN Includes */
#include <stdbool.h>
#include "BSP_AT24C02.h"
#include "BSP_Usart_Redir.h"
#include "BSP_LED.h"
#include "App.h"

/* Exported functions prototypes ———————————————*/
void Error_Handler(void);

#ifdef __cplusplus
}
#endif

#endif /* __MAIN_H */

——————————————————–

#include "main.h"

/* Private variables ———————————————————*/
I2C_HandleTypeDef hi2c2;

UART_HandleTypeDef huart1;

/* Private function prototypes ———————————————–*/
void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_I2C2_Init(void);
static void MX_USART1_UART_Init(void);

int main(void)
{

MX_GPIO_Init();
MX_I2C2_Init();
MX_USART1_UART_Init();

/* USER CODE BEGIN 2 */
BSP_Usart_Init(&huart1);
BSP_AT24C02_Init(&hi2c2);
/* USER CODE END 2 */

/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
App_Init();
App_Run();
/* USER CODE END WHILE */

/* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */
}

/**
* @brief System Clock Configuration
* @retval None
*/
void SystemClock_Config(void)
{
RCC_OscInitTypeDef RCC_OscInitStruct = {0};
RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

/** Initializes the RCC Oscillators according to the specified parameters
* in the RCC_OscInitTypeDef structure.
*/
RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
RCC_OscInitStruct.HSEState = RCC_HSE_ON;
RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
RCC_OscInitStruct.HSIState = RCC_HSI_ON;
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
{
Error_Handler();
}

/** Initializes the CPU, AHB and APB buses clocks
*/
RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
|RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
{
Error_Handler();
}
}

/**
* @brief I2C2 Initialization Function
* @param None
* @retval None
*/
static void MX_I2C2_Init(void)
{

/* USER CODE BEGIN I2C2_Init 0 */

/* USER CODE END I2C2_Init 0 */

/* USER CODE BEGIN I2C2_Init 1 */

/* USER CODE END I2C2_Init 1 */
hi2c2.Instance = I2C2;
hi2c2.Init.ClockSpeed = 400000;
hi2c2.Init.DutyCycle = I2C_DUTYCYCLE_2;
hi2c2.Init.OwnAddress1 = 0;
hi2c2.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
hi2c2.Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;
hi2c2.Init.OwnAddress2 = 0;
hi2c2.Init.GeneralCallMode = I2C_GENERALCALL_DISABLE;
hi2c2.Init.NoStretchMode = I2C_NOSTRETCH_DISABLE;
if (HAL_I2C_Init(&hi2c2) != HAL_OK)
{
Error_Handler();
}
/* USER CODE BEGIN I2C2_Init 2 */

/* USER CODE END I2C2_Init 2 */

}

/**
* @brief USART1 Initialization Function
* @param None
* @retval None
*/
static void MX_USART1_UART_Init(void)
{

/* USER CODE BEGIN USART1_Init 0 */

/* USER CODE END USART1_Init 0 */

/* USER CODE BEGIN USART1_Init 1 */

/* USER CODE END USART1_Init 1 */
huart1.Instance = USART1;
huart1.Init.BaudRate = 115200;
huart1.Init.WordLength = UART_WORDLENGTH_9B;
huart1.Init.StopBits = UART_STOPBITS_1;
huart1.Init.Parity = UART_PARITY_ODD;
huart1.Init.Mode = UART_MODE_TX_RX;
huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
huart1.Init.OverSampling = UART_OVERSAMPLING_16;
if (HAL_UART_Init(&huart1) != HAL_OK)
{
Error_Handler();
}
/* USER CODE BEGIN USART1_Init 2 */

/* USER CODE END USART1_Init 2 */

}

/**
* @brief GPIO Initialization Function
* @param None
* @retval None
*/
static void MX_GPIO_Init(void)
{
GPIO_InitTypeDef GPIO_InitStruct = {0};
/* USER CODE BEGIN MX_GPIO_Init_1 */

/* USER CODE END MX_GPIO_Init_1 */

/* GPIO Ports Clock Enable */
__HAL_RCC_GPIOF_CLK_ENABLE();
__HAL_RCC_GPIOB_CLK_ENABLE();
__HAL_RCC_GPIOA_CLK_ENABLE();

/*Configure GPIO pin Output Level */
HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11, GPIO_PIN_RESET);

/*Configure GPIO pins : PF8 PF9 PF10 PF11 */
GPIO_InitStruct.Pin = GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
HAL_GPIO_Init(GPIOF, &GPIO_InitStruct);

/* USER CODE BEGIN MX_GPIO_Init_2 */

/* USER CODE END MX_GPIO_Init_2 */
}
