项目研究背景

随着物联网技术快速发展，智能家居与公共环卫设备智能化改造逐步推进，智能垃圾桶成为环卫智能化领域重要的落地应用设备。传统垃圾桶大多依赖人工开盖、人工判断桶内垃圾容量，缺乏安全检测能力，在公共楼道、校园、办公场所等场景使用时存在诸多弊端。传统设备无法自动识别投放动作，人工触碰桶盖容易造成细菌交叉感染；垃圾满载状态需要人工巡检，无法实时掌握桶内容量；同时无法识别烟头明火隐患与可回收金属类垃圾，存在消防安全隐患与垃圾分类识别缺失的问题。市面上部分智能垃圾桶产品功能较为单一，大多仅实现红外开盖功能，缺少容量检测、烟雾报警、金属识别、手动自动双模式切换等一体化功能，设备整体适配场景有限。依托 STM32 或 51 单片机嵌入式开发技术，结合超声波、红外、气体传感器等外设，构建集开盖控制、状态监测、安全报警于一体的智能垃圾桶控制系统，能够弥补传统垃圾桶智能化短板，满足日常场景下卫生投放、容量监测、安全预警的实际使用需求，对小型嵌入式感知设备的工程实践具有现实研究价值。

摘要

本文设计实现一套基于 STM32 或 51 单片机的智能垃圾桶控制系统，系统整合多种传感器完成垃圾桶的智能化控制与状态监测。系统采用红外感应实现桶盖自动开合，利用 9g 舵机驱动桶盖执行开闭动作，支持手动、自动两种工作模式切换；通过 HC‑SR04 超声波传感器检测垃圾填充容量，将容量刻度信息在 0.96‑inch OLED 屏幕实时展示；搭载 MQ‑2 烟雾传感器实现烟头烟雾检测，金属传感器完成投放金属垃圾识别，触发异常时蜂鸣器声光报警。系统能够实时显示超声波测距数值、工作模式、烟雾状态、金属检测状态，垃圾桶满载状态下自动屏蔽开盖动作。经过硬件搭建与功能调试，该装置可以完成预设全部功能，具备成本低、结构简单、运行稳定的特点，适合校园、办公区域等场景使用，为小型嵌入式智能环卫设备开发提供实践参考。

总体方案

STM32 或 51 单片机开发板：作为整个控制系统的核心主控单元，负责接收各个传感器采集信号，完成逻辑运算，输出控制信号驱动舵机、蜂鸣器、显示屏外设；选型理由为该类单片机资料丰富，外设接口充足，开发难度适合本科嵌入式课题，成本低廉；所有传感器数据解析、模式逻辑判断、报警逻辑均在主控内部完成，是整套装置的运算中枢。

HC‑SR04 超声波传感器：硬件作用为检测垃圾桶内部垃圾高度，换算垃圾容量等级；选型理由为测距稳定，接线简单，满足近距离垃圾高度检测需求；安装于垃圾桶模型桶体上方，向下测距获取垃圾堆积高度，换算为 6 档容量刻度。

红外感应模块：硬件作用检测用户投放动作，触发桶盖自动开启；选型理由非接触式感应，响应速度快，适配自动开盖业务；布置于垃圾桶投放口位置，人体靠近时输出高电平信号给单片机。

9 克舵机：硬件作用机械驱动垃圾桶模型桶盖，完成开盖与关盖动作；选型理由体积小巧，力矩满足小型垃圾桶模型驱动；接收主控 PWM 信号输出旋转角度，实现桶盖的开启、闭合机械动作。

0.96 寸 OLED 显示屏：硬件作用可视化展示系统全部运行参数；选型理由功耗低，体积小，适合嵌入式小型设备显示；实时刷新垃圾容量、超声波距离、工作模式、烟雾状态、金属检测状态。

MQ‑2 烟雾传感器：硬件作用检测垃圾桶内部烟雾、烟头明火产生的烟气；选型理由对烟雾、可燃气体灵敏度高；采集桶内气体数据，当检测到烟雾超标时向主控上报异常信号。

金属检测传感器模块：硬件作用识别投放至垃圾桶的金属类垃圾；选型理由模块集成度高，检测响应快；垃圾投入时检测金属物质，识别后输出检测信号。

蜂鸣器声光报警模块：硬件作用实现系统提示与异常报警；选型理由电路简单，可实现声音提醒；模式切换、垃圾桶满溢、检测到烟雾、检测金属垃圾时触发蜂鸣器提醒。

独立按键 2 个：硬件作用实现模式切换与桶盖手动开闭控制；选型理由操作简单，IO 占用少；按键 1 完成手动 / 自动模式切换，按键 2 用于手动模式下桶盖开启关闭。

垃圾桶模型样机：硬件作用模拟真实垃圾桶结构，承载舵机与传感器；为全部硬件提供安装载体，还原垃圾桶真实使用结构。

上位计算机：硬件作用程序编写、代码编译烧录、功能调试；PC 端完成嵌入式代码开发，将程序烧录至单片机开发板，用于后期系统调试与功能验证。

核心功能

基础功能

舵机驱动桶盖开闭功能

实现效果：接收到有效控制信号时，舵机转动对应角度完成垃圾桶桶盖开启与闭合；操作逻辑：自动模式由红外信号触发，手动模式由按键指令触发；使用场景：用户投放垃圾时自动开盖或者人为按键控制桶盖；核心作用：实现垃圾桶非接触投放，减少人手接触桶盖，提升卫生程度；实现目标：保证桶盖开合动作响应及时，机械动作稳定。

手动与自动模式切换功能

实现效果：按下 1 号按键完成模式切换，切换瞬间蜂鸣器报警一声作为提示；操作逻辑：开机默认进入其中一种工作模式，每按一次 1 号按键交替切换模式；使用场景：自动感应故障或者需要人为控制桶盖的场景；核心作用：提供两套控制逻辑，提升设备环境适配能力；实现目标：模式状态实时同步至 OLED 屏幕，模式切换无逻辑错乱。

核心功能

手动模式控制功能

实现效果：切换至手动模式后，红外感应不再自动控制桶盖，由 2 号按键控制桶盖；操作逻辑：按下 2 号按键，桶盖在开启、关闭状态之间切换；使用场景：红外感应被遮挡、设备调试、需要长时间开盖场景；核心作用：脱离传感器，完全由人工按键控制垃圾桶；实现目标：按键指令响应灵敏，不受红外传感器信号干扰。

自动模式感应开盖与延时关闭功能

实现效果：自动模式下红外检测到人体靠近自动打开桶盖，人体离开之后倒计时 8 秒自动关闭桶盖；垃圾桶检测为满溢状态时，红外感应触发不再打开桶盖；操作逻辑：红外有效信号到来→舵机开盖；红外信号消失启动 8s 定时器，计时结束桶盖闭合；容量满溢标志置位时屏蔽开盖指令；使用场景：日常公共环境自动投放垃圾；核心作用：完成无接触自动投放，满桶状态阻止继续投放；实现目标：计时准确，满溢屏蔽逻辑生效，避免垃圾溢出。

超声波垃圾容量检测与 OLED 刻度显示功能

实现效果：HC‑SR04 持续测量桶内垃圾高度，以 5 厘米为一个容量刻度，共划分 6 级容量档位，全部参数输出到 OLED 屏幕；屏幕同步展示超声波实测距离、当前工作模式、垃圾容量等级；操作逻辑：超声波周期性测距，换算容量等级，刷新 OLED 显示界面；使用场景：实时掌握垃圾桶填充情况；核心作用：量化垃圾填充程度，判断垃圾桶是否满溢；实现目标：容量刻度分级准确，屏幕数据实时更新，无乱码卡顿。

MQ‑2 烟头烟雾检测声光报警功能

实现效果：传感器采集到烟雾、烟头烟气，蜂鸣器触发报警，OLED 界面更新烟雾异常状态；操作逻辑：采集 MQ‑2 模拟值，超过阈值判定存在烟雾，触发声光提醒；使用场景：防范烟头丢入垃圾桶引发起火风险；核心作用：实现垃圾桶内部火情隐患预警；实现目标：烟雾出现可以快速识别报警。

金属垃圾检测识别与提示报警功能

实现效果：投放金属垃圾时，金属传感器识别目标，OLED 更新金属检测状态，蜂鸣器报警提示；操作逻辑：传感器检测到金属物体输出信号，主控接收信号完成状态展示与报警；使用场景：辅助识别可回收金属类垃圾；核心作用：对投放金属垃圾进行提示；实现目标：金属投放时能够快速识别并提示。

辅助功能

OLED 综合状态显示辅助功能

实现效果：屏幕集中展示垃圾容量、超声波测距距离、当前手动 / 自动工作模式、烟雾检测状态、金属感应检测状态；操作逻辑：主控将所有传感器与系统状态数据周期性刷新显示屏；使用场景：设备调试、现场查看垃圾桶全部运行参数；核心作用：直观可视化系统全部运行信息；实现目标：界面布局清晰，各项参数同步更新。

技术路线

C 语言：课题主要开发编程语言，用途：完成 STM32 或 51 单片机嵌入式业务逻辑代码编写，实现传感器数据读取、舵机控制、按键检测、屏幕显示、报警逻辑处理，为本项目核心开发语言。

Keil MDK / Keil C51：单片机集成开发工具，用途：完成 C 语言代码编写、编译、调试，将编译生成的程序固件烧录至 STM32 或 51 单片机开发板，是嵌入式程序开发调试环境。

STM32 或 51 单片机外设库：开发底层库，用途：提供 GPIO、定时器、PWM、I2C、ADC 接口驱动，简化舵机、OLED 显示屏、各类传感器底层驱动开发工作。

I2C 驱动库：外设驱动组件，用途：实现 0.96 寸 OLED 显示屏 I2C 通信，完成屏幕字符、数字参数输出显示。

HC‑SR04 超声波驱动程序：传感器驱动，用途：实现超声波模块触发测距，读取垃圾高度距离数据，换算垃圾容量等级。

硬件电路设计工具（Altium Designer）：辅助设计软件，用途：查阅原理图，理解模块接线逻辑，可用于后期简易电路原理图绘制；本科阶段主要用于看懂模块电路，不做复杂 PCB 绘制。

串口调试助手：测试工具，用途：单片机串口输出传感器原始数据，对超声波、MQ‑2、金属传感器采集的数据进行调试观测，方便阈值调试与问题排查。

逻辑测试工具（万用表）：硬件调试工具，用途：硬件实物搭建阶段测量电压，排查接线故障，检测传感器模块输出电平信号，定位硬件故障。

ST‑Link / CH340 下载器：硬件辅助工具，用途：将编译好的程序固件烧录下载到 STM32 或 51 单片机开发板，实现程序的下载与调试。

串口通信：运行交互技术，用途：调试阶段输出传感器采集原始数据，方便开发者对报警阈值、容量刻度参数进行调试修改。

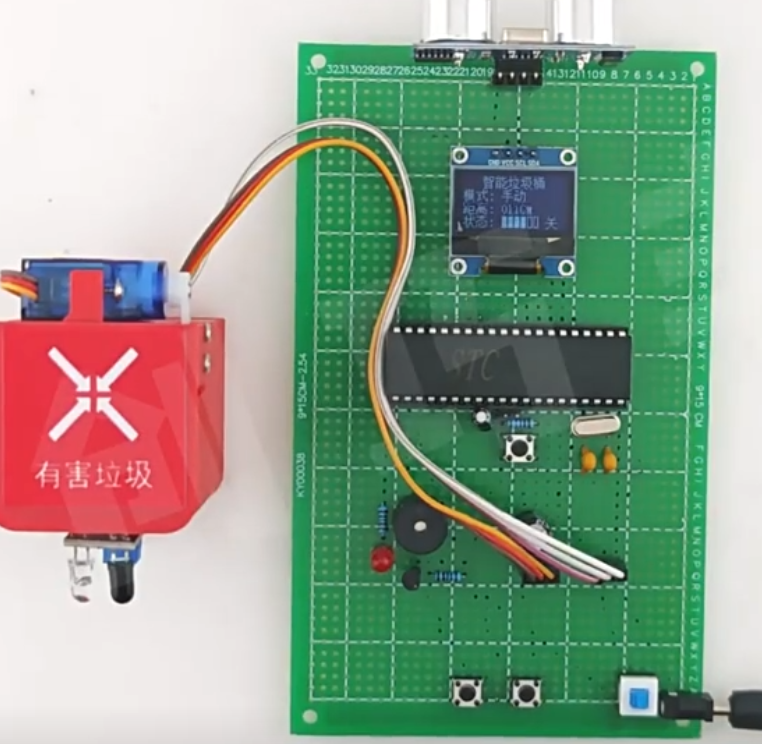

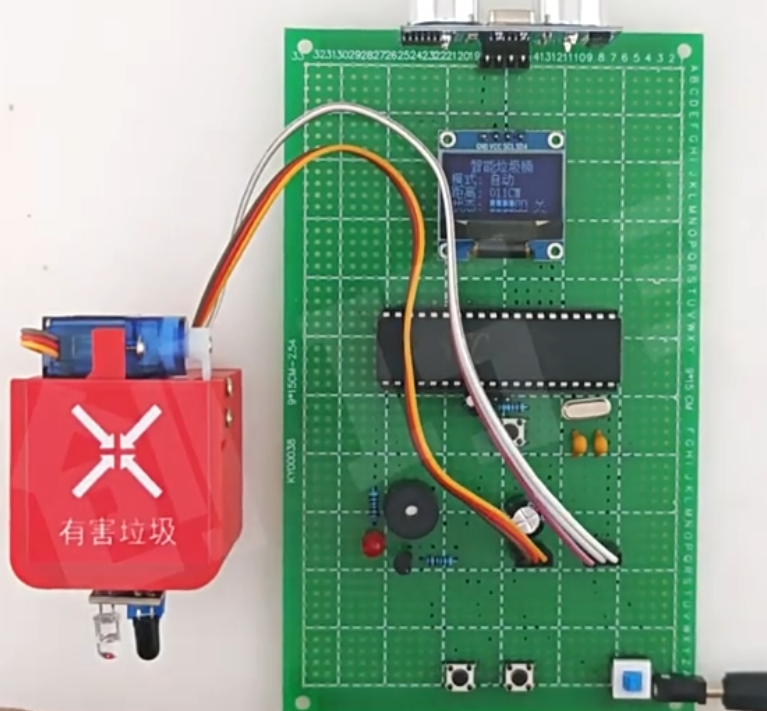

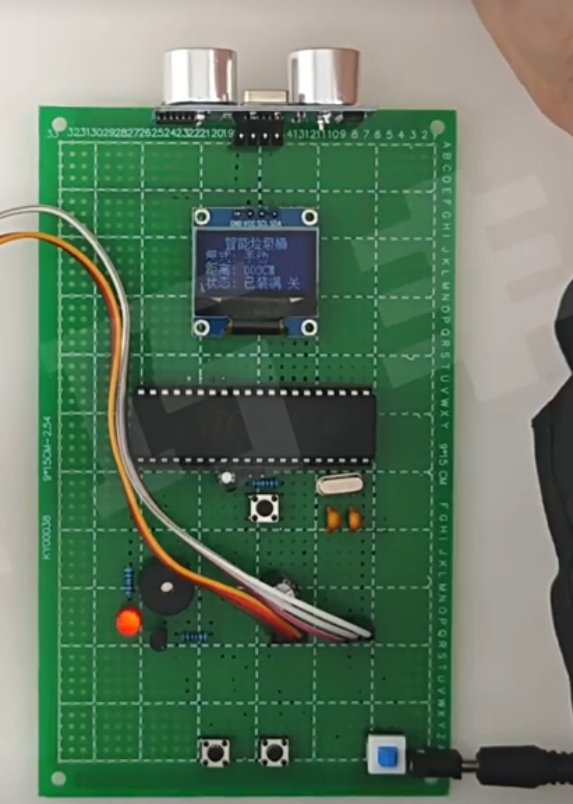

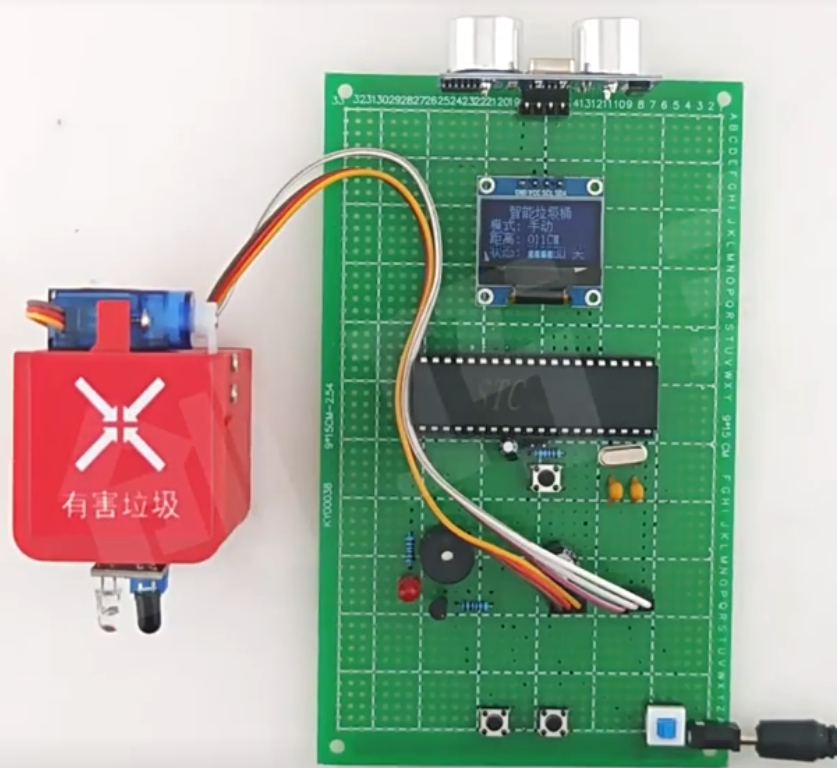

项目演示

在这里插入图片描述
