液压改气动输出力不足的原因及解决办法

在工业自动化领域，液压系统与气动系统各有优劣。

液压系统以高精度、高扭矩著称，但其对油液清洁度和温度控制要求较高；而气动系统则更注重响应速度和维护简便，但输出力相对有限。

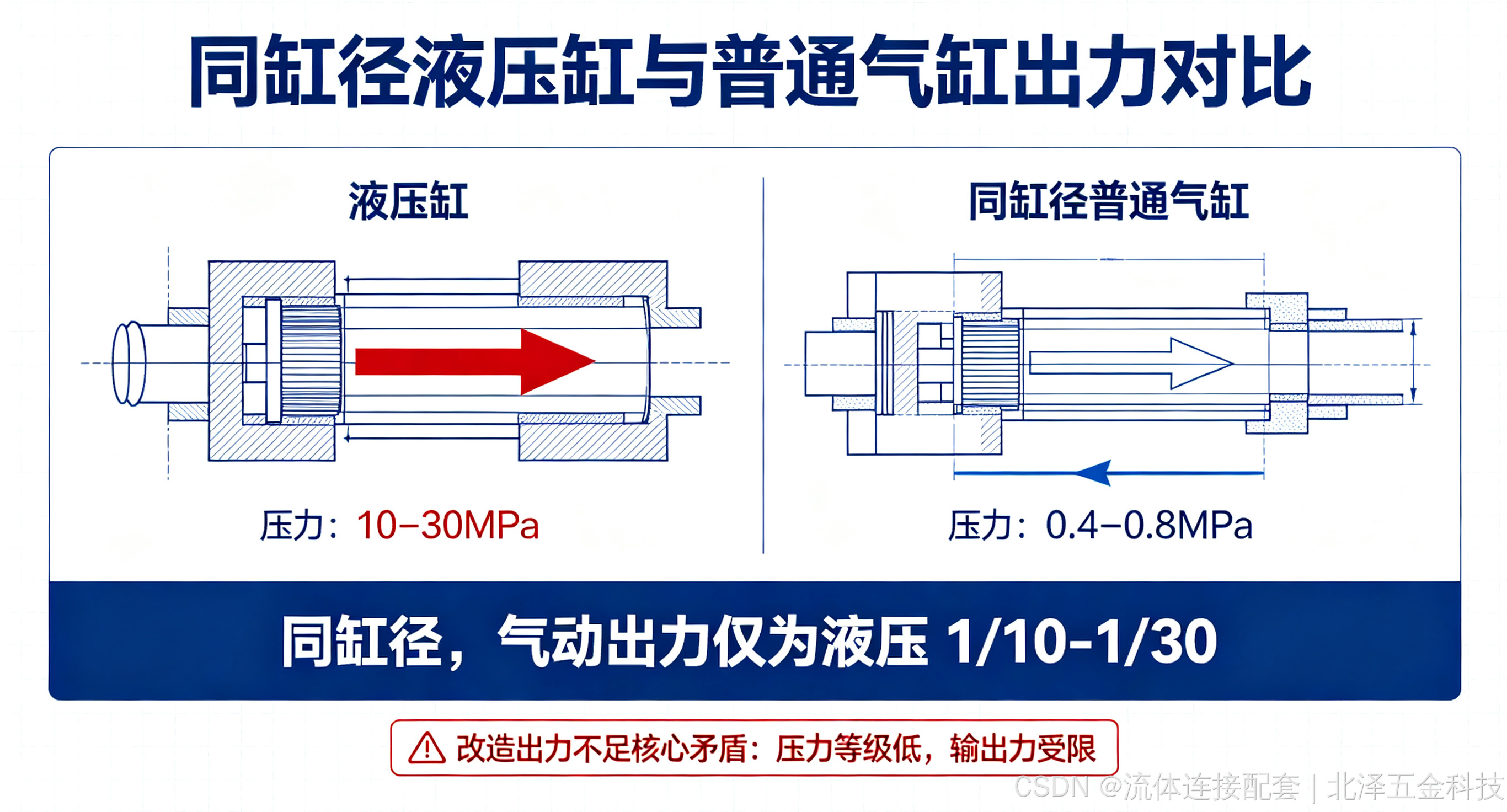

液压系统改气动系统时，输出力不足的核心原因是气动系统工作压力远低于液压系统（气动通常0.4-0.8MPa，液压可达10-30MPa）。

在相同缸径下，气动系统的理论输出力仅为液压系统的 1/10 到 1/30。如果直接替换而不做系统性改造，输出力必然严重不足。

可以通过 加大缸径 + 提高气压 + 增力机构 + 减负载 等方式解决，以下是针对性解决方案：

一、核心原理：气动系统输出力公式

气动执行元件（气缸）的输出力计算公式为：

F=P×A×η

P：工作压力（单位：MPa）

A：活塞有效面积（单位：m²）

η：效率系数（通常0.8-0.9）

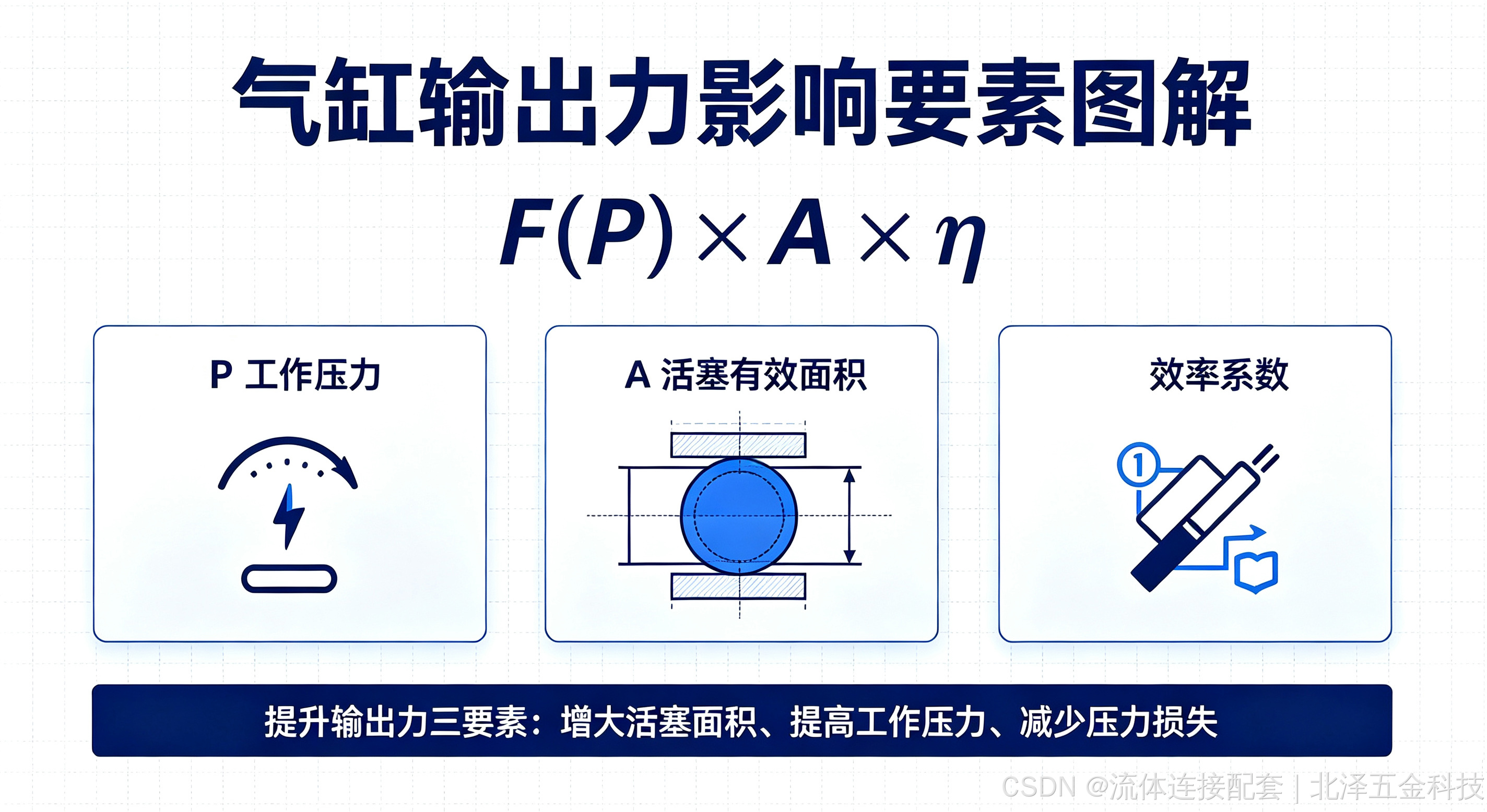

关键结论：提升输出力需从 增大活塞面积、提高工作压力、减少压力损失 三方面入手。

二、增大执行元件尺寸，直接放大气缸缸径

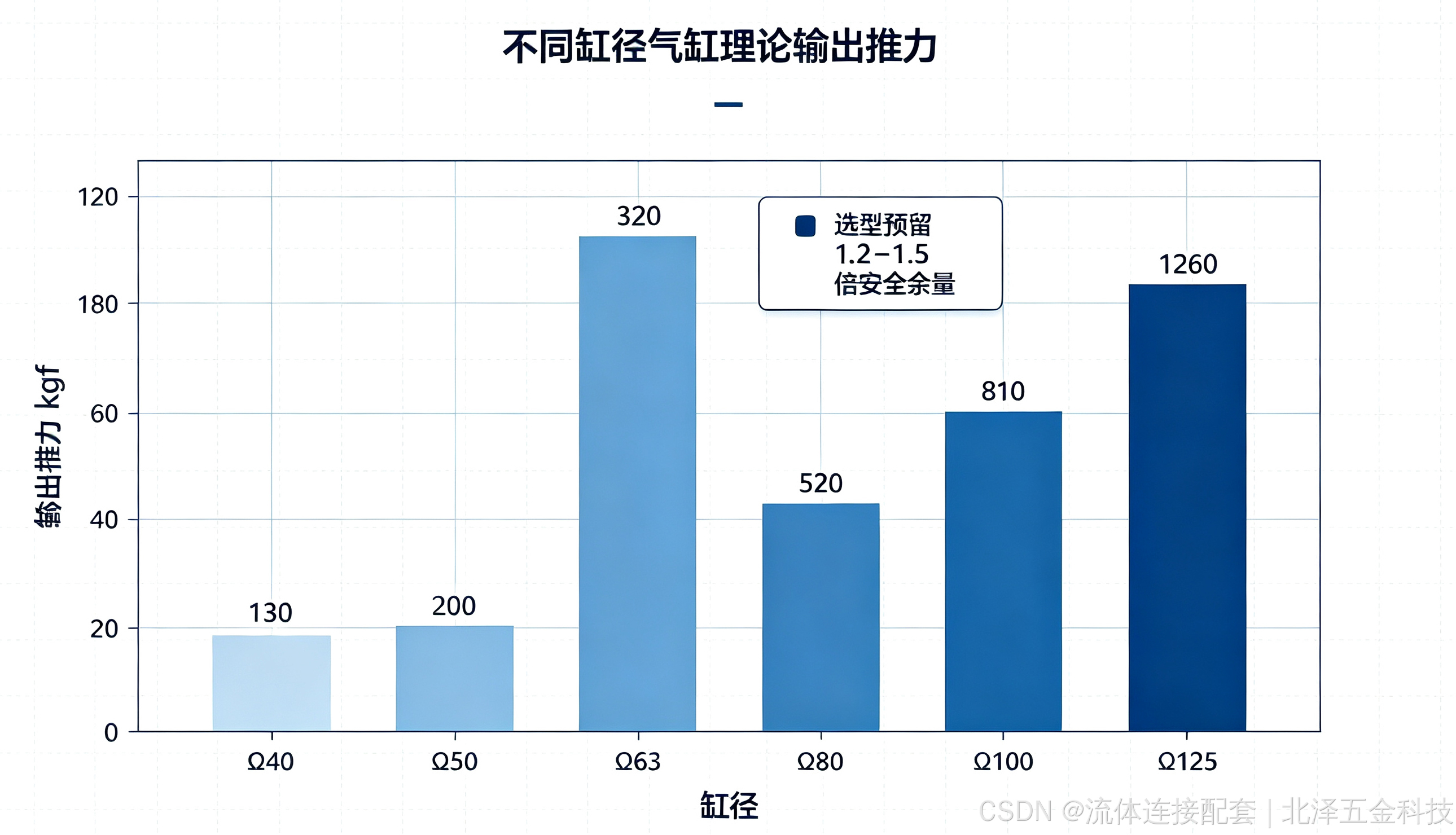

气动推力公式：F (kgf) ≈ 0.6 × 缸径截面积 (cm²)

• 缸径 Ø40 → ~7.5kg
• 缸径 Ø50 → ~11.8kg
• 缸径 Ø63 → ~18.7kg
• 缸径 Ø80 → ~30kg
• 缸径 Ø100 → ~47kg
• 缸径 Ø125 → ~74kg

改造技巧

1.先算原液压推力，按 1.2～1.5 倍 余量选气缸

2.空间允许：直接加大 1～2 个规格（Ø63→Ø80→Ø100）

三、引入“气液增压”技术

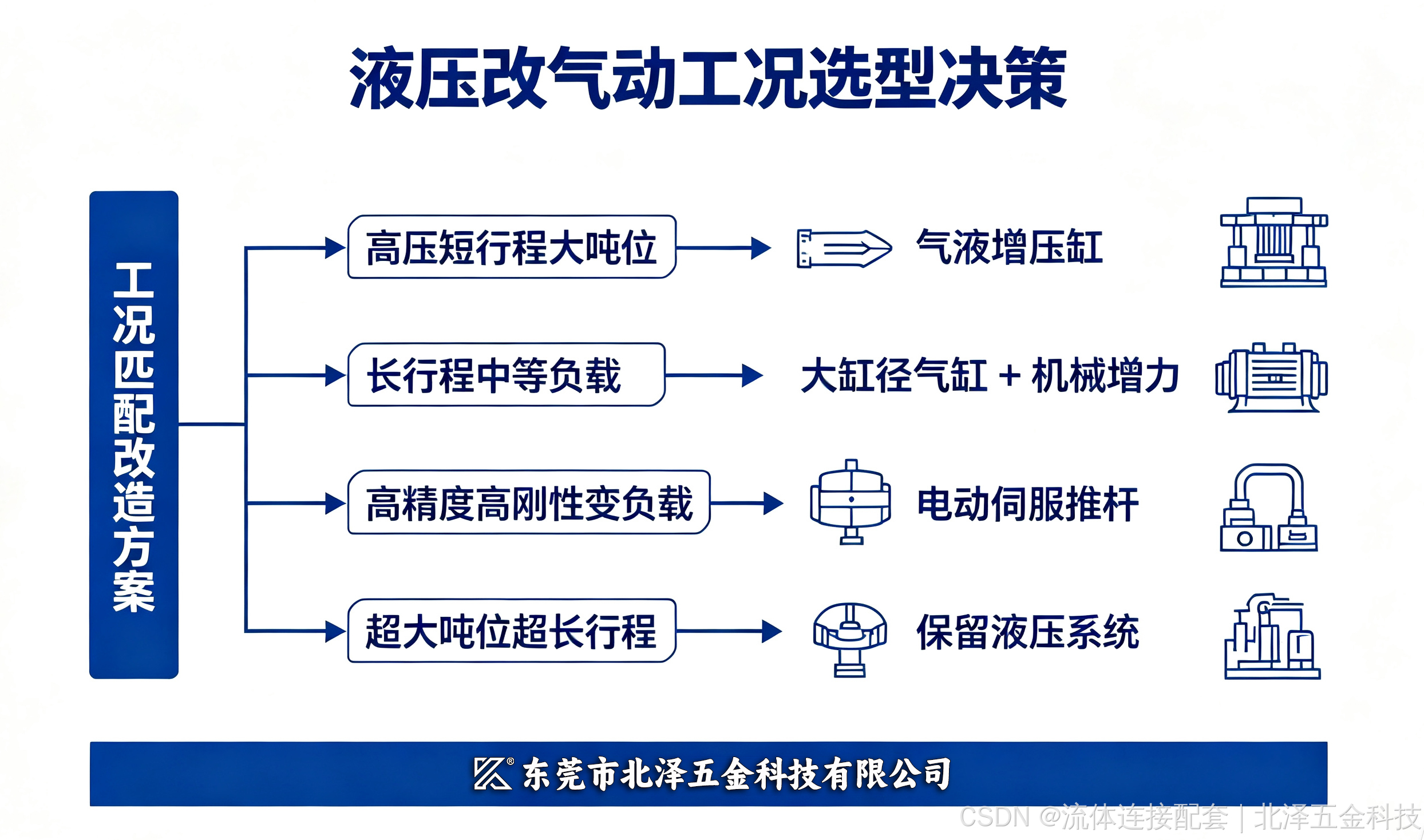

如果必须保持原有的高输出力，且不能大幅改变安装尺寸，单纯的气动系统无法满足，必须采用 气液增压缸或气液阻尼系统。

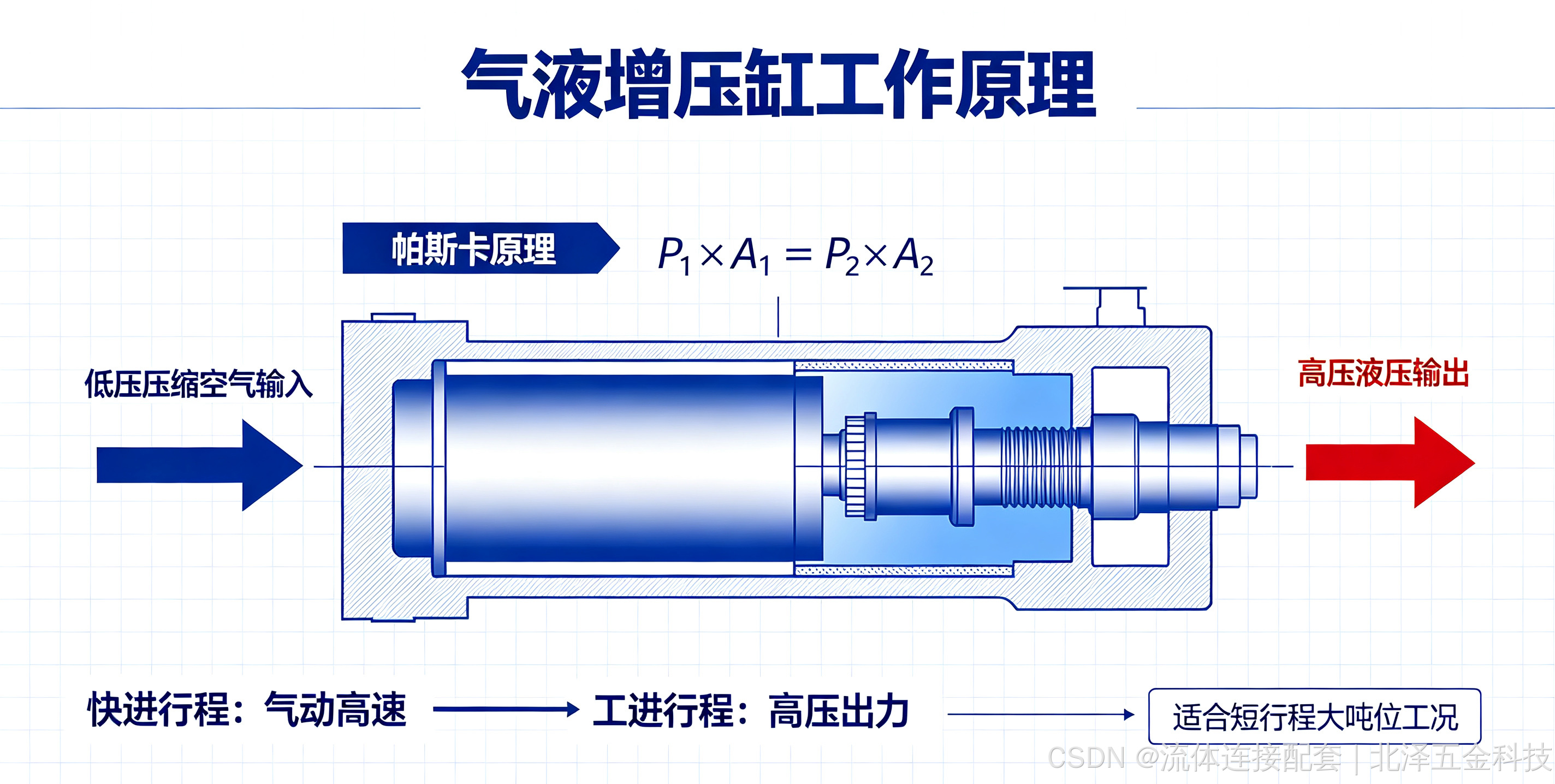

原理： 利用大面积的气动活塞驱动小面积的液压柱塞，根据帕斯卡原理，将低压气体转换为高压液体（可达 2~5 MPa，甚至更高）。

适用场景： 冲压、铆接、夹紧、压装等需要“短行程、大吨位”的工况。

优点：

• 输出力可达普通气缸的 10~100 倍。
• 兼具气动的高速（快进）和液压的高力（工进）。
• 无需庞大的液压站，只需压缩空气源。

缺点： 行程通常较短（一般<500mm），不适合长行程连续运动。

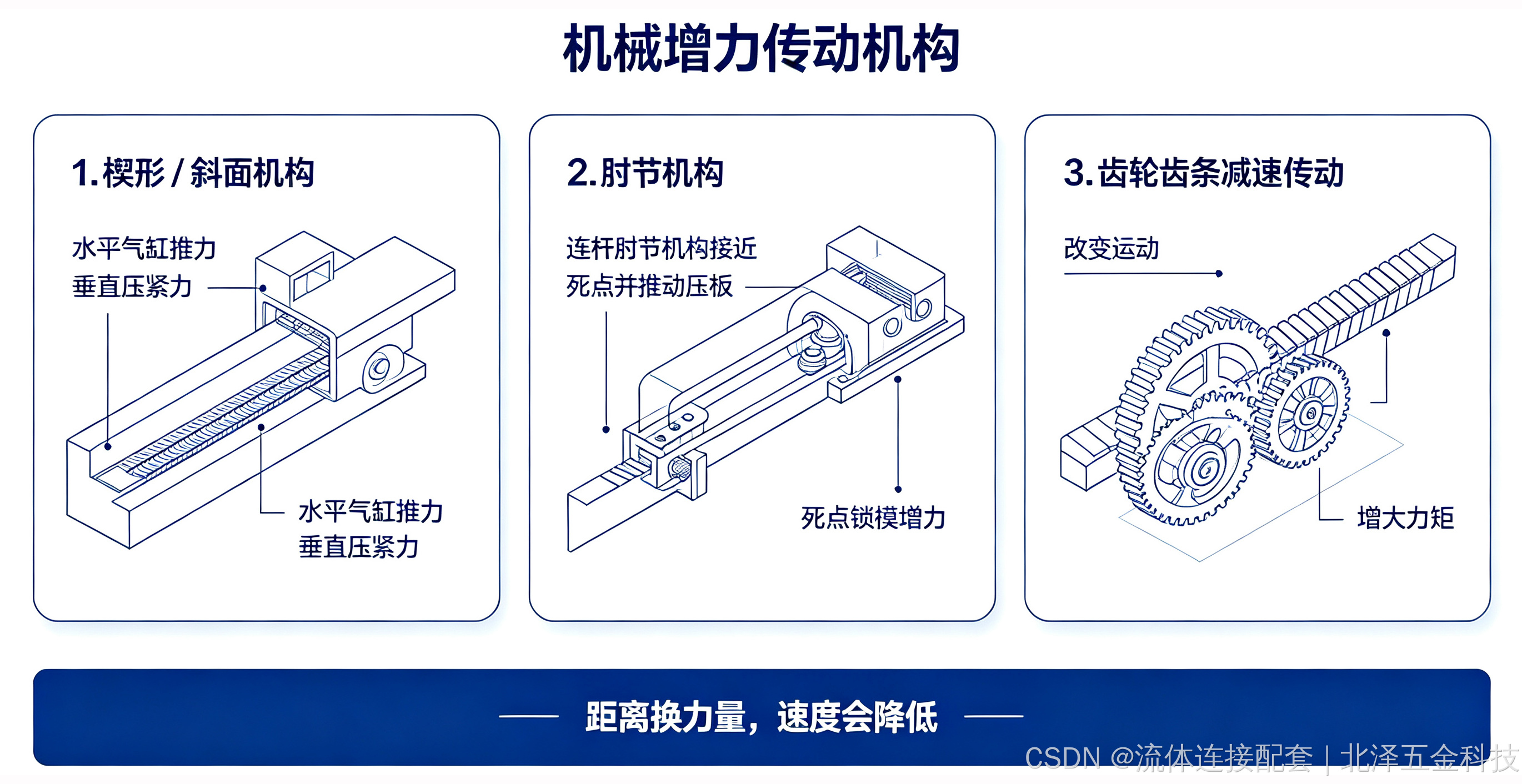

四、优化机械传动结构

通过改变力的传递方式，用“距离换力量”。

楔形/斜面机构： 将水平推力转化为垂直压紧力，利用斜面角度放大分力。

肘节机构： 常用于模具锁紧。在死点位置，微小的气缸推力可产生巨大的锁模力。

齿轮齿条/螺旋传动： 虽然主要用来改变运动形式，但配合减速比也可增大力矩（代价是速度变慢）。

五、提升气源压力与流量

虽然受限于空压机和元件耐压，但在一定范围内挖掘潜力也有帮助。

1.提高供气压力：

标准工厂气源通常为 0.6~0.7 MPa。

若空压机和管路允许，可提升至 0.8~0.9 MPa（需确认所有阀件、接头、气缸额定压力支持，通常标准件上限为 1.0 MPa）。

注意： 压力每提升 0.1 MPa，推力增加约 15%~20%，效果有限但成本低。

2.使用增压阀：

在局部回路安装气动增压阀，将 0.6 MPa 进气提升至 1.2~2.0 MPa 输出给特定气缸。

限制： 需选用耐高压的专用气缸和管路，且流量会相应减小。

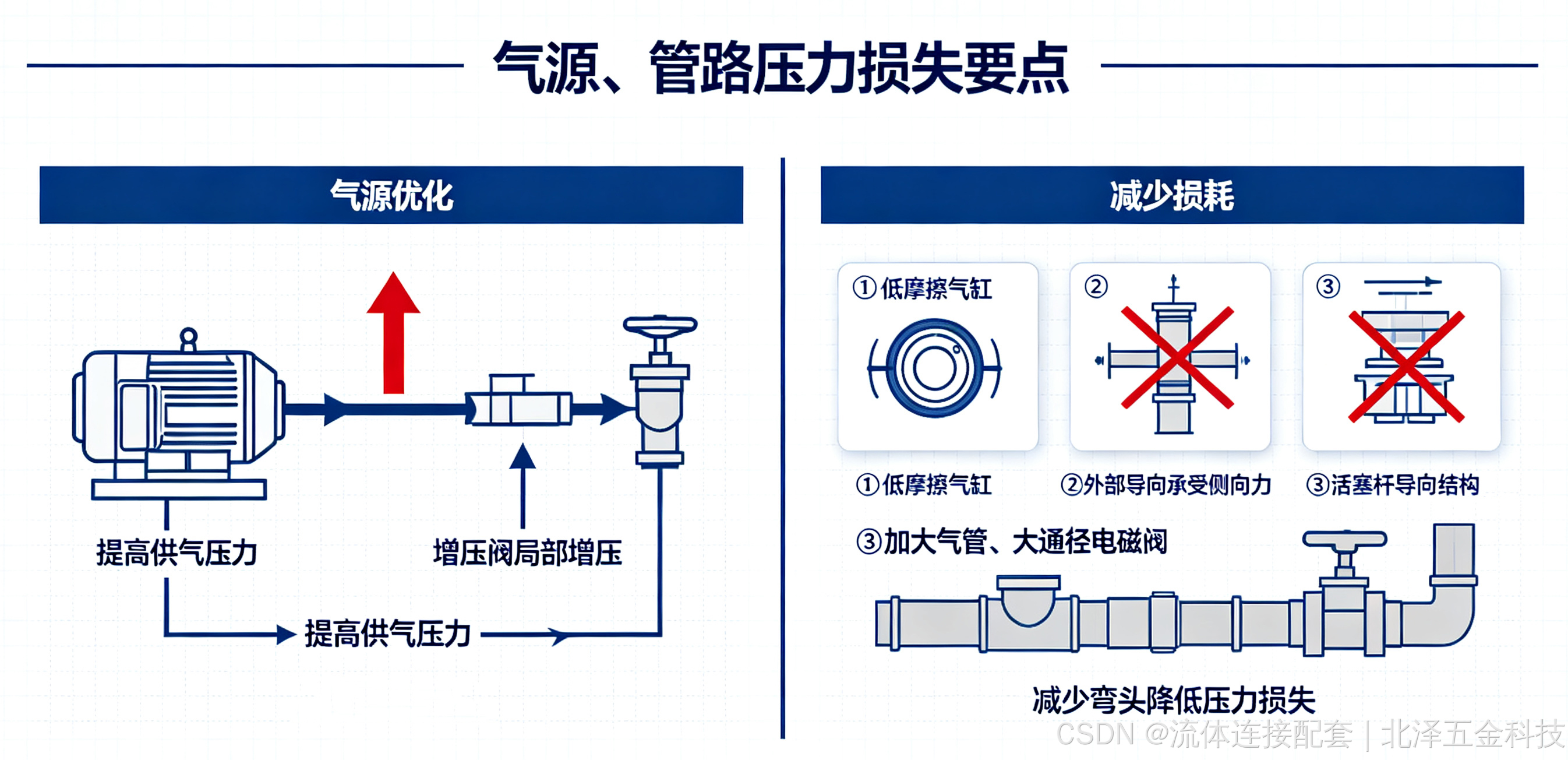

六、消除阻力与摩擦损耗

液压系统润滑性好，而气动系统若润滑不良或设计不当，摩擦力占比会显著上升，导致有效输出力下降。

选用低摩擦气缸： 如带有特氟龙涂层活塞杆、低摩擦密封圈的气缸。

改善导向： 确保负载由外部导轨承受，避免气缸活塞杆承受侧向力（侧向力会急剧增加密封摩擦，甚至卡死）。

管路优化： 加大气管管径，减少弯头，使用大通径电磁阀，减少沿程压力损失，确保气缸端部压力接近气源压力。

七、案例对比

日常巡检要点

气动系统需定期维护，确保气路畅通。选择性能稳定、品牌可靠的气动元件（北泽五金），避免因元件质量影响系统输出力。

通过实际测试，找到最适合的系统参数，提升整体效率。

在液压系统改气动系统的过程中，输出力不足是一个常见问题，但只要从 选型、气源、管路、密封 等多个方面入手，完全可以有效解决。

合理选择气动元件、优化气源系统、加强系统维护，是提升输出力的关键。

无论是企业还是个人，理解并掌握这些方法，都能在自动化改造中实现高效、稳定的运行。
