替代MPQ3367高性能6通道LED驱动器支持多模式调光具有扩频低EMI

概述：替代MPQ3367）

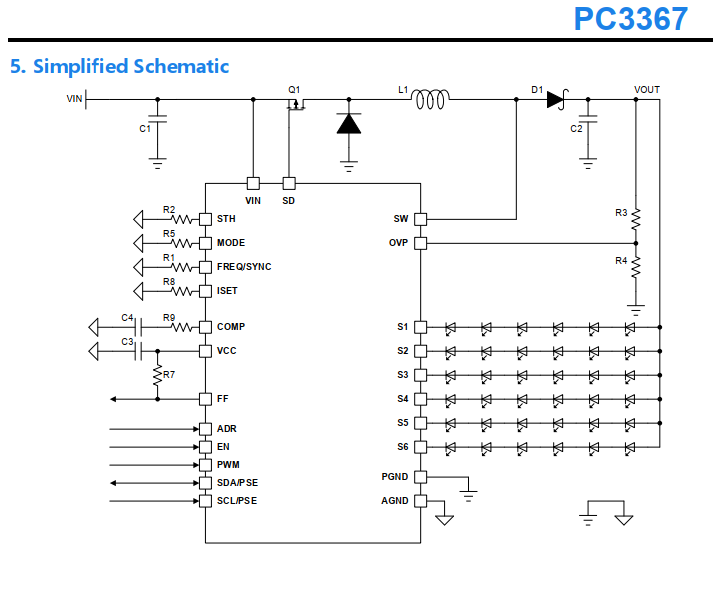

PC3367是一颗汽车级高效升压LED驱动器，内置低导通电阻NMOS管。该器件具有六个高精度电流吸收器，每个通道可支持150mA电流。它通过外部电流设置电阻将每个LED串的电流调节至设定值。LED亮度可通过I2C接口或PWM输入进行全局控制。PC3367具备标准I2C数字接口，使用便捷。开关频率可通过外部电阻、I2C接口或外部时钟信号进行配置。PC3367提供模拟调光、PWM调光及混合调光模式（带PWM输入）。调光模式可通过I2C接口或MODE引脚选择。器件还具备相位偏移功能，可在PWM调光期间消除噪声。PC3367实现了全面的保护模式，包括过流保护（OCP）、过压保护（OVP）、过温保护（OTP）、LED短路保护和LED开路保护。PC3367可在结温高于阈值时自动降低LED电流。该器件专为驱动白色LED阵列作为小型或中型LCD面板的背光而设计。PC3367采用QFN-24（4mmx4mm）封装，保证工作环境温度范围为-40°C至125°C。

特性:

⚫ 通过AEC-Q100汽车应用认证：

– 器件温度等级1：

– 工作温度范围40°C至125°C

⚫ 输入电压工作范围3.5V至36V

⚫ 六个高精度电流吸收器

– 每个电流吸收器最高150mA直流电流

– 电流匹配精度2.5%

⚫ 内置100mΩ、50V MOSFET

⚫ 可配置开关频率fSW，最高达2.2MHz

⚫ 外部同步开关频率功能

⚫ I2C/PWM双调光输入方案：

– 通过I2C或PWM输入实现高分辨率16位LED调光

– PWM调光模式下，当fPWM ≤ 200Hz时，调光比率达15000:1

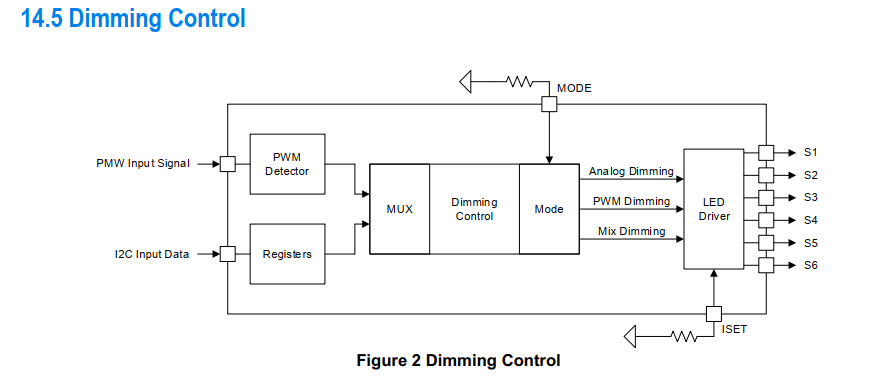

⚫ 多调光操作模式，包括：

– 直接PWM调光

– 模拟调光，调光比率达200:1

– 混合调光，转换点为25%或12.5%

⚫ 带3个可选器件地址的I2C接口

⚫ 优异的EMI性能，具备频率扩展频谱

⚫ PWM调光相位偏移功能

⚫ 完善的保护功能

– 峰值电流限制

– VOUT与VIN断开

– 高温下可选LED电流自动降低

– LED短路/开路、过温保护（OTP）、过流保护（OCP）及电感短路保护

– 可配置LED短路阈值

– 可配置过压保护（OVP）阈值

– 故障指示信号输出

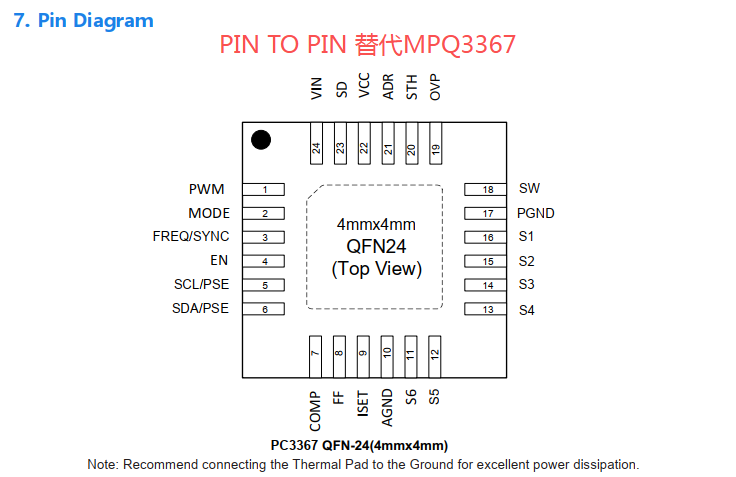

⚫ 封装形式：QFN-24（4mmx4mm）

应用领域:

⚫ 汽车信息娱乐系统

⚫ 汽车仪表盘

⚫ 抬头显示（HUD）
