STM32F103 I2C 实战：AT24C02 EEPROM 读写全流程拆解

调试记录仪参数掉电就丢？校准值每次上电都要重设？I2C 只有两根线，却让无数嵌入式开发者卡在起始条件、应答等待和 BUSY 死锁上。本文用一个成熟案例——STM32F103 硬件 I2C1 + AT24C02 读写全流程，拆解从总线时序到 SPL 事件等待的每一个细节，并附上 6 条实战避坑清单。

你遇到过这种情况吗？设备断电重启，辛辛苦苦标定的校准值全部归零。或者更头疼的——I2C 总线莫名其妙卡死，while 循环死等，看门狗复位都救不回来。

I2C 只有 SDA 和 SCL 两根线，看起来简单，真正调起来却处处是坑。起始停止时序、应答机制、事件标志位、BUSY 锁死……每个环节都有讲究。

今天不聊理论，直接拆一个成熟案例：STM32F103 硬件 I2C1 + AT24C02 EEPROM 读写全流程。从硬件接法到寄存器配置，从单字节写到跨页读，最后给你一份能直接抄的避坑清单。

01 案例：为什么是 I2C + AT24C02

先看应用场景。一台工业设备，每次上电需要读取上次保存的配置参数——校准系数、运行计数器、用户设置。这些数据必须掉电不丢，但 STM32F103 内部 Flash 擦写次数有限（约 1 万次），频繁改写不现实。

AT24C02 就是为这种场景设计的：2Kbit = 256 字节，地址范围 0x00~0xFF，支持 100 万次擦写，数据可保存 100 年。关键是它只有 8 个引脚，通过两根线（SDA + SCL）就能通信。

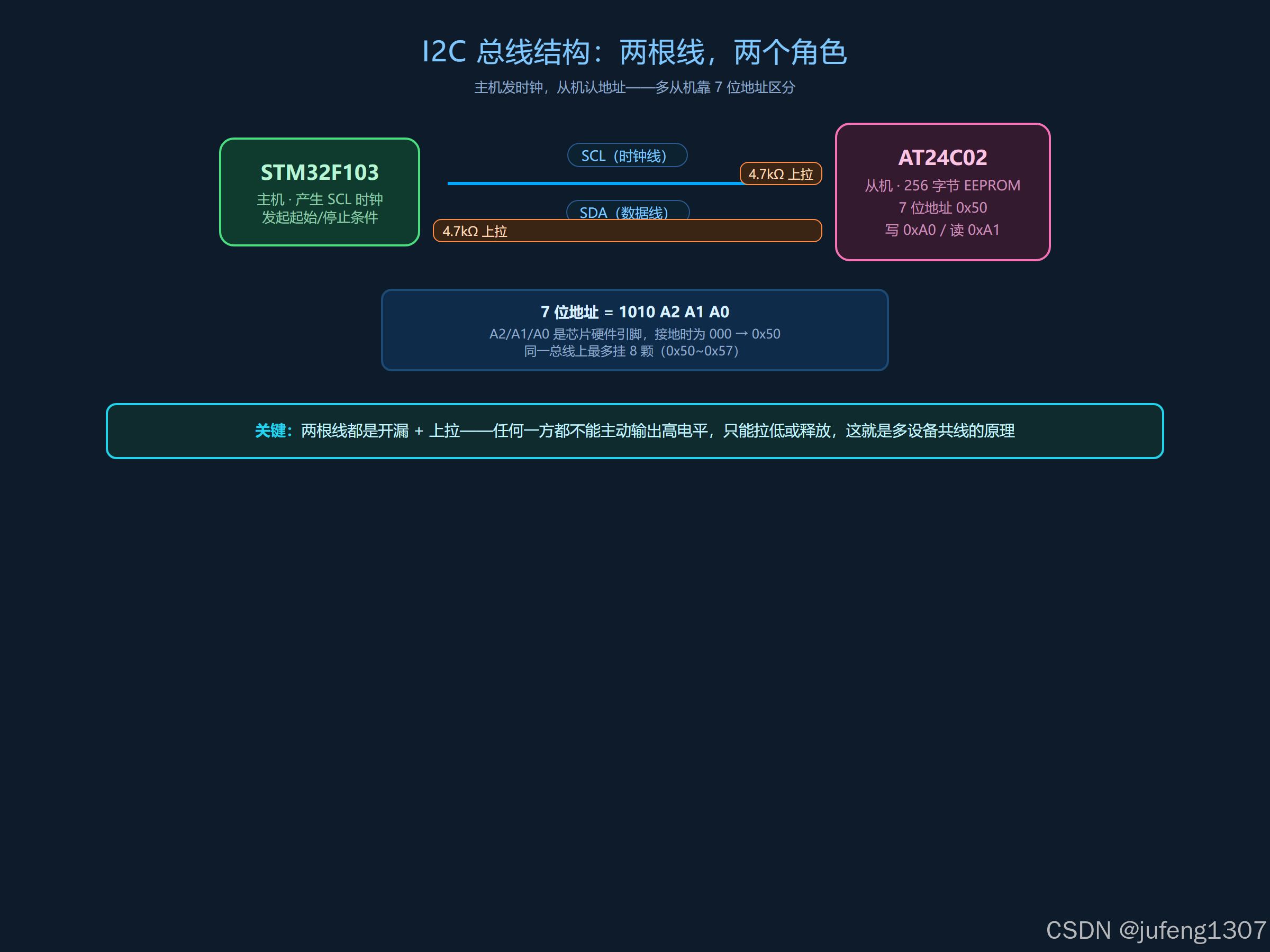

总线结构也简单：STM32 作为主机，AT24C02 作为从机，两根线上各挂一个上拉电阻。多从机场景下，每个从机靠 7 位地址区分——AT24C02 的地址是 1010 A2 A1 A0，当 A0/A1/A2 全部接地时，7 位地址为 0x50，写地址 0xA0，读地址 0xA1。

地址位 A2/A1/A0 就是芯片的 3 个硬件引脚：一条总线上最多挂 8 颗 AT24C02（地址 0x50~0x57），靠引脚电平区分。注意 AT24C02 的存储地址只有 1 字节（0x00~0xFF），而 AT24C16 以上的大容量型号需要 2 字节地址——代码里通常用 EE_TYPE 区分，写地址时分支处理。

02 硬件与时钟：两根线的正确接法

先确认引脚。F103 上 I2C1 可以映射到 PB6(SCL) / PB7(SDA)（也可复用 PB8/PB9，但 PB6/PB7 最常用）。注意，I2C 引脚要配置为复用开漏 GPIO_Mode_AF_OD，不是推挽输出。

上拉电阻选多大？典型值 4.7kΩ。我踩过一个坑：某块板子用 10k 上拉，总线负载稍重就出现偶发通信失败，换成 4.7k 后一切正常。如果你遇到 I2C 时好时坏，先检查上拉。

时钟配置要看清：I2C1 挂在 APB1 上（PCLK1 = 36MHz），不是 APB2。别开错时钟，这是新手最常见的低级错误。想想上篇 USART1 为什么是 72MHz——USART1 挂 APB2，I2C1 挂 APB1，两条总线的时钟上限不同，外设归属要查数据手册，不能靠猜。

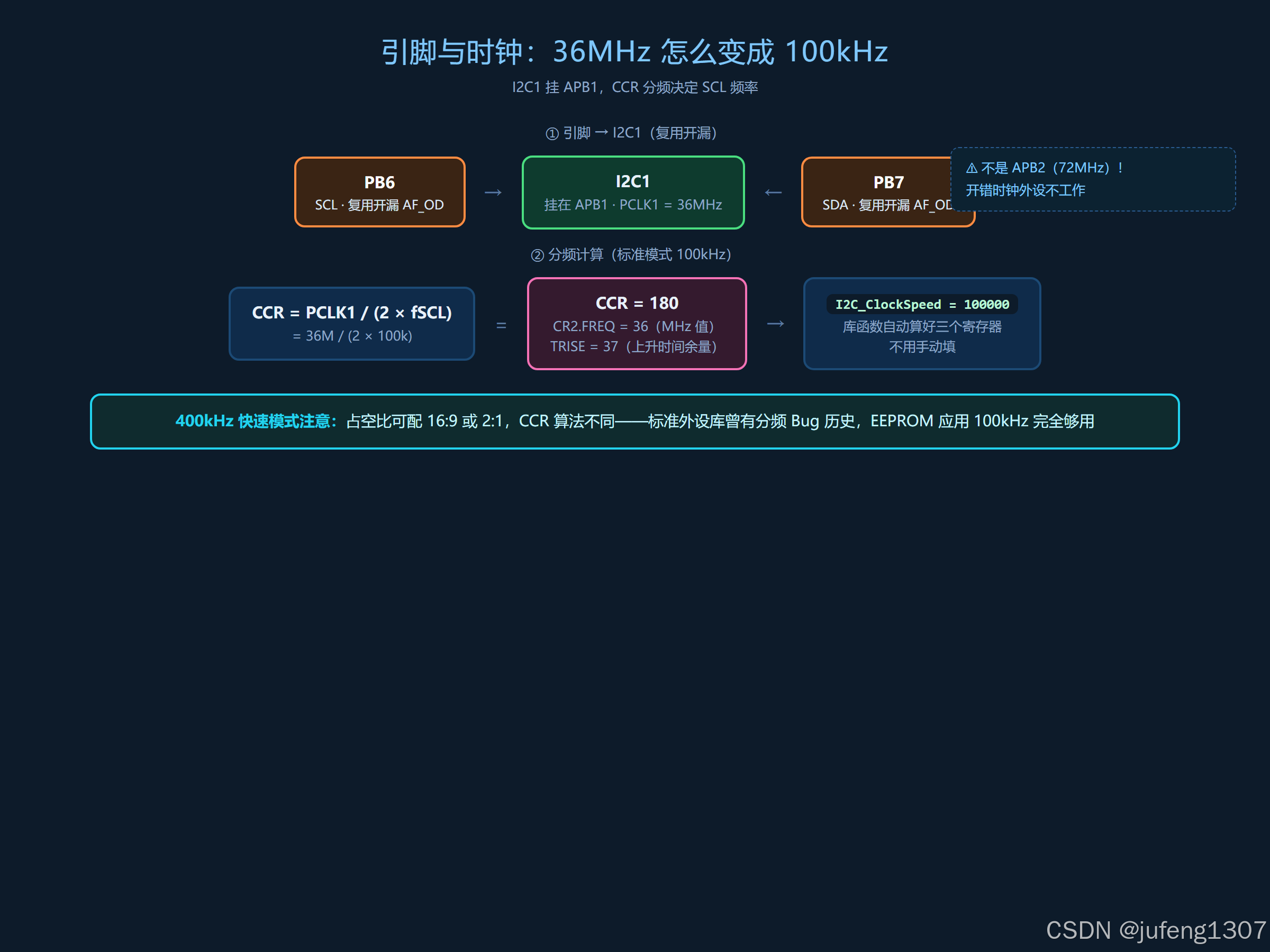

波特率计算（标准模式 100kHz）：

CCR = PCLK1 / (2 × fSCL) = 36M / (2 × 100k) = 180

CR2 的 FREQ 字段设为 36（对应 36MHz），TRISE 设为 37（= 1000ns / (1/36MHz) + 1）。用标准外设库的话，I2C_ClockSpeed = 100000 时这些参数内部自动算好，不用手动填。

如果要跑快速模式（400kHz），还需要配置 I2C_DutyCycle——标准模式高低电平固定 1:1，快速模式可配 16:9 或 2:1，且 CCR 的算法不同（快速模式要考虑占空比系数）。标准外设库在快速模式下曾有过分频 Bug 的历史，实测频率会偏快——求稳的话，EEPROM 这类应用 100kHz 完全够用，不用追求 400kHz。

时序调不通时，示波器是最终裁判：起始/停止沿、第 9 个时钟的 ACK 位、SCL 频率，一看便知。没有示波器，十几块的 USB 逻辑分析仪也够用——I2C 是低速协议，抓一次完整通信就能看清事件顺序，排查效率翻倍。

03 初始化：三步走

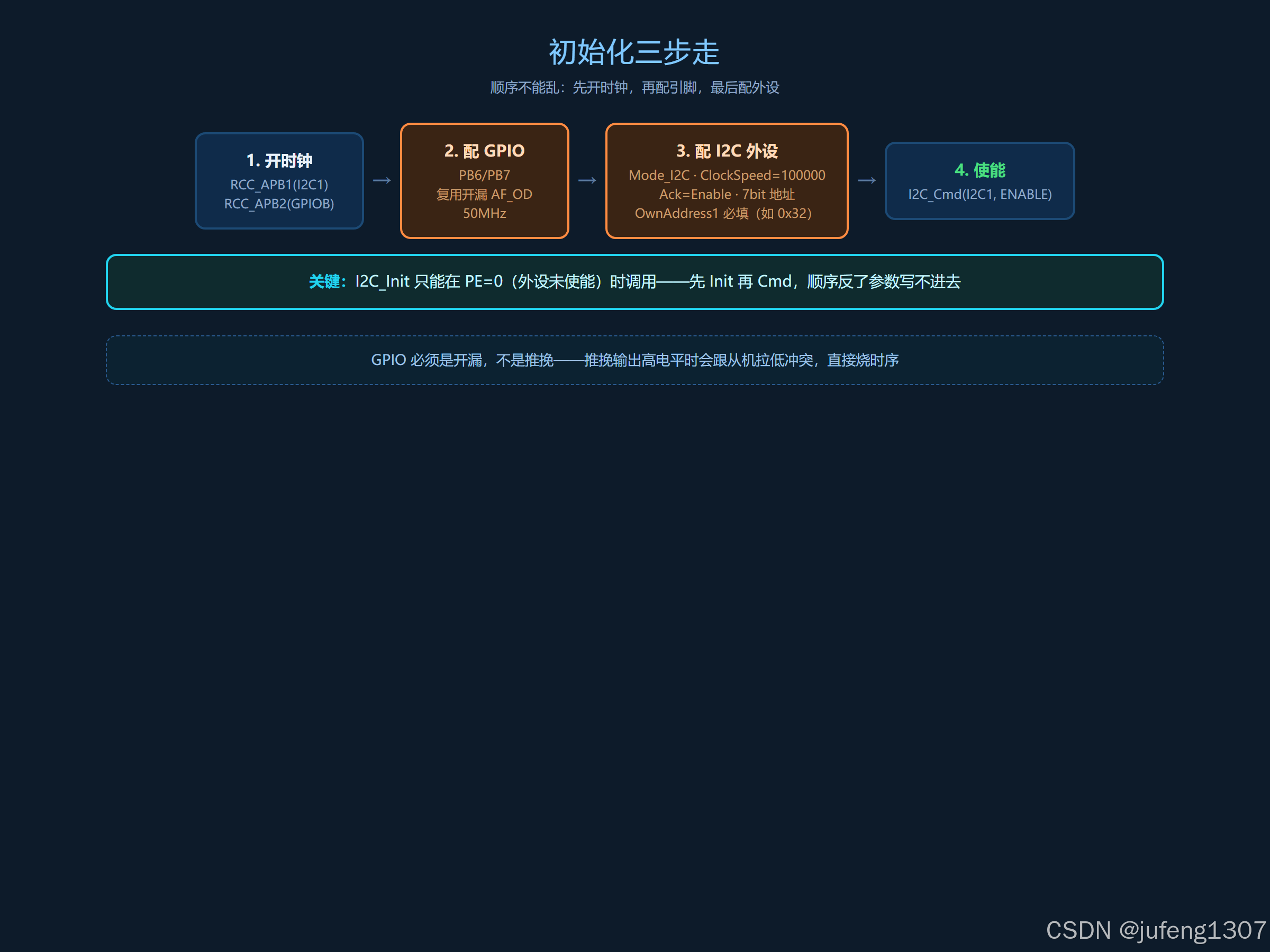

初始化流程分三步：开时钟、配 GPIO、配 I2C 外设。

void I2C1_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
I2C_InitTypeDef I2C_InitStructure;

// 1. 开启时钟：I2C1 在 APB1，GPIOB 在 APB2
RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

// 2. 配置 PB6/PB7 为复用开漏
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD; // 复用开漏
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);

// 3. 配置 I2C1 外设
I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;
I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;
I2C_InitStructure.I2C_ClockSpeed = 100000; // 100kHz 标准模式
I2C_InitStructure.I2C_Ack = I2C_Ack_Enable;
I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
I2C_Init(I2C1, &I2C_InitStructure);

// 4. 使能 I2C1
I2C_Cmd(I2C1, ENABLE);
}

注意两个细节：I2C_Init 只能在 PE=0（外设未使能）时调用，所以先 Init 再 Cmd。另外 I2C_OwnAddress1 是给本机当从机时用的地址，主机模式下用不到，但结构体字段必须赋值（比如 0x32），库函数要求所有字段初始化完整。

04 写流程：一字节的完整旅程

写一个字节到 AT24C02，完整时序是：起始条件 → 发送 0xA0 等 ACK → 发送字地址等 ACK → 发送数据等 ACK → 停止条件。

先把协议的两个基础动作说清：起始条件是 SCL 为高时 SDA 由高变低，停止条件是 SCL 为高时 SDA 由低变高。**应答（ACK）**是每个字节的第 9 个时钟脉冲上，接收方把 SDA 拉低——从机不拉低就是 NACK，表示它没收到或不想收。理解这三个动作，后面所有时序都能看懂。

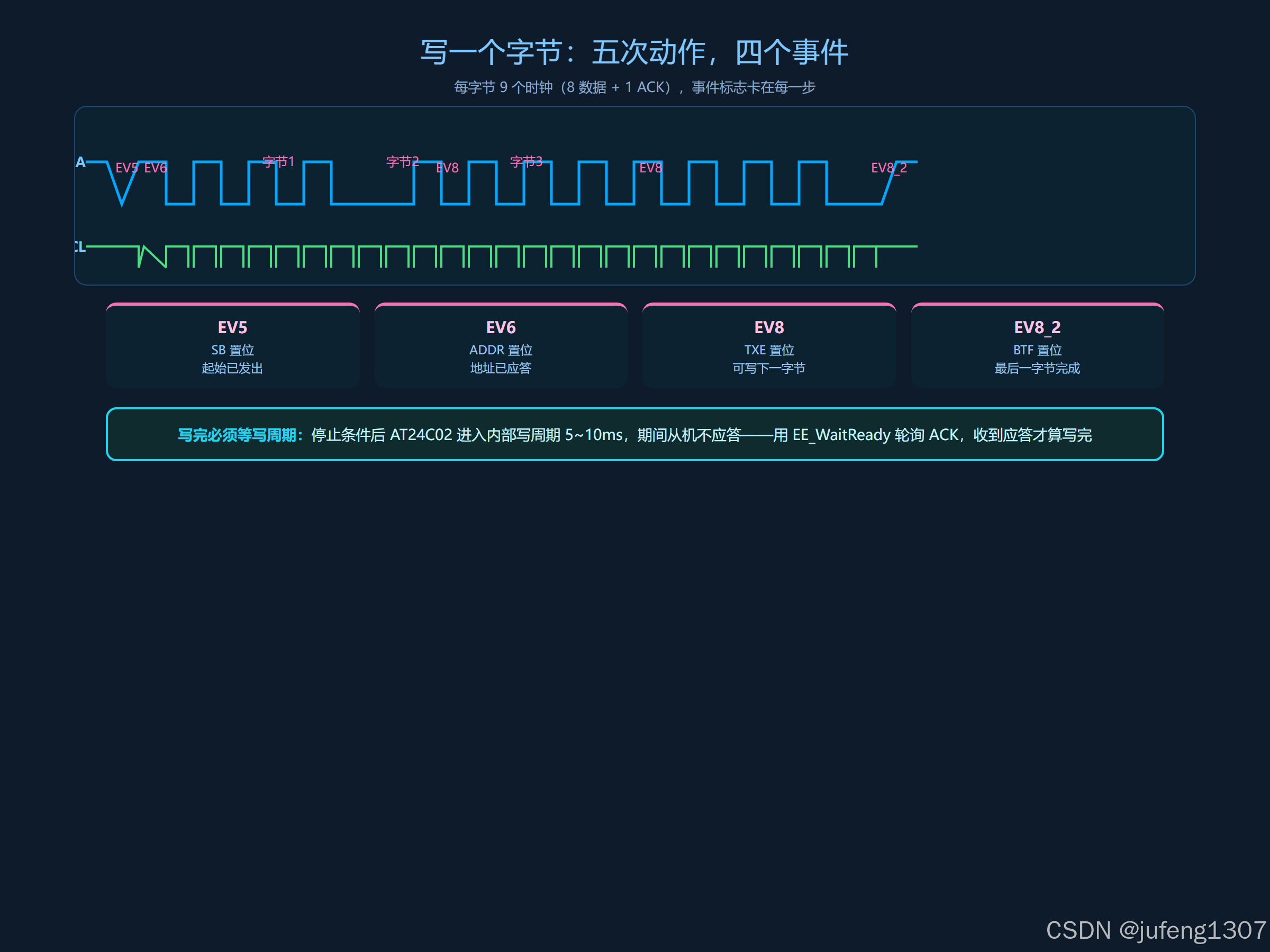

硬件 I2C 是个严格状态机，SPL 库用事件标志位帮你判断状态。写流程涉及 4 个关键事件：

• EV5（SB 置位）：起始条件已发送
• EV6（ADDR 置位）：地址已发出且收到应答，进入主发送模式
• EV8（TXE 置位）：数据寄存器空，可以写入下一个字节
• EV8_2（BTF 置位）：最后一个字节发送完成，可以发停止

void AT24C02_WriteByte(uint8_t addr, uint8_t data)
{
// 1. 发送起始条件，等待 EV5
I2C_GenerateSTART(I2C1, ENABLE);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));

// 2. 发送设备地址（写），等待 EV6
I2C_Send7bitAddress(I2C1, 0x50, I2C_Direction_Transmitter);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));

// 3. 发送字地址，等待 EV8
I2C_SendData(I2C1, addr);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTING));

// 4. 发送数据，等待 EV8
I2C_SendData(I2C1, data);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTING));

// 5. 等待 EV8_2（BTF），发送停止
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));
I2C_GenerateSTOP(I2C1, ENABLE);
}

写完别急着读！AT24C02 收到停止条件后进入内部写周期 5~10ms，期间从机不应答。连续写必须等它写完，标准做法是轮询 ACK——不断发起始 + 0xA0，直到从机应答为止（真实项目里建议加超时计数，从机挂死时别死等）：

void EE_WaitReady(void)
{
while (1) {
I2C_GenerateSTART(I2C1, ENABLE);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));
I2C_Send7bitAddress(I2C1, 0x50, I2C_Direction_Transmitter);
if (I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED)) {
I2C_GenerateSTOP(I2C1, ENABLE);
break; // 收到 ACK，写周期结束
}
}
}

还有一个大坑：页写跨页回卷。AT24C02 每页 8 字节，连续写超过页边界会回卷覆盖页首。写多字节时必须按页边界切分，不能一股脑写——比如从地址 5 开始写 20 字节，要拆成 3+8+8+1 四批：先写 5~7 填满页首，再整页写 8_15、1623，最后剩 1 字节单独写。这个边界判断写错，数据就悄悄错位，还不报错。

05 读流程：重复起始的魔法

读操作比写多一个关键技巧：伪写定位。先按写地址把字地址指针定位到目标位置，然后发重复起始条件，切换为读模式。

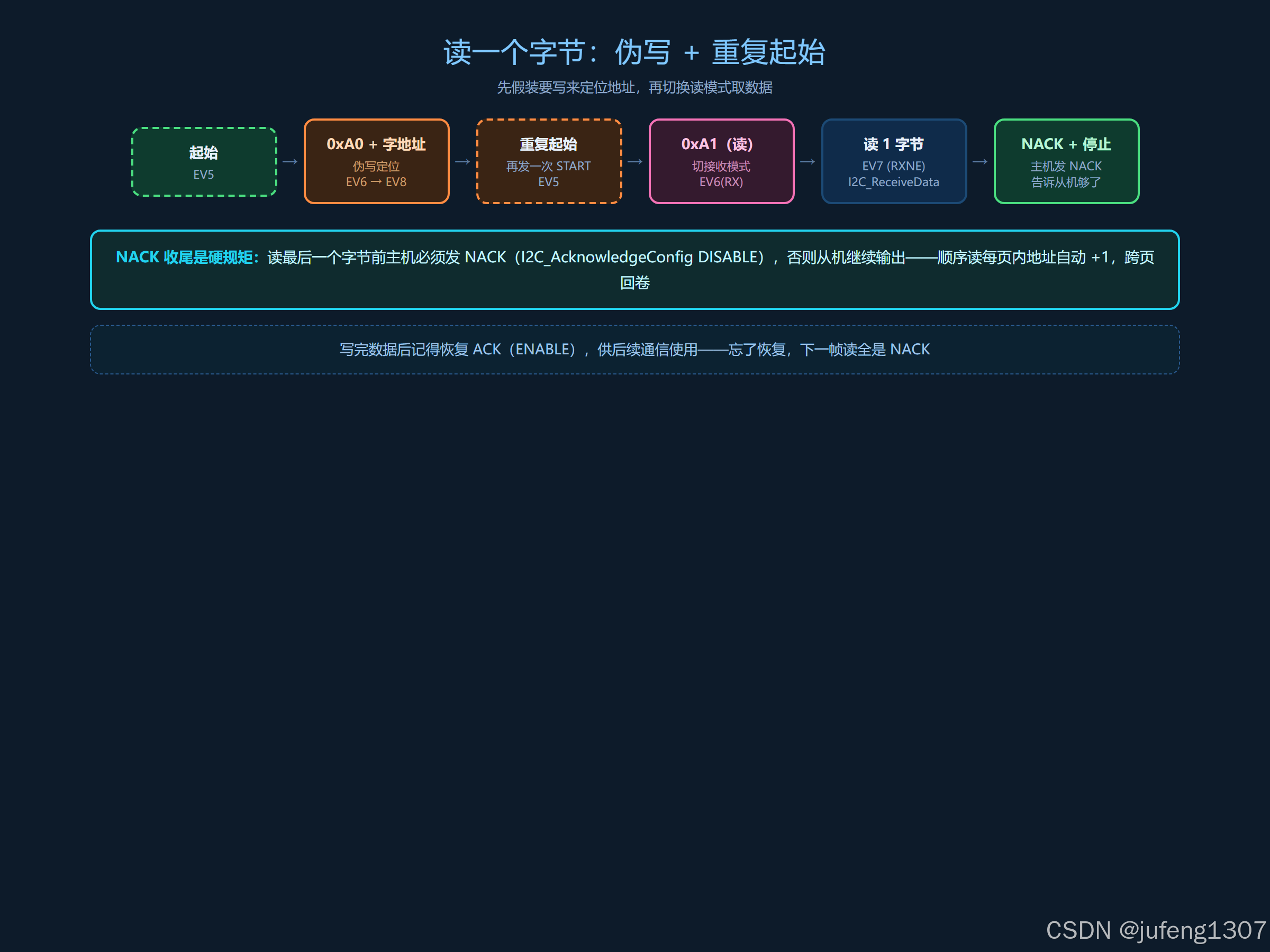

随机读时序：起始 → 0xA0 + 字地址（伪写）→ 重复起始 → 0xA1 → 读 1 字节 → 主机发 NACK → 停止。

uint8_t AT24C02_ReadByte(uint8_t addr)
{
uint8_t data;

// 1. 伪写：定位字地址
I2C_GenerateSTART(I2C1, ENABLE);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));

I2C_Send7bitAddress(I2C1, 0x50, I2C_Direction_Transmitter);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));

I2C_SendData(I2C1, addr);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTING));

// 2. 重复起始，切换为读模式
I2C_GenerateSTART(I2C1, ENABLE);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));

I2C_Send7bitAddress(I2C1, 0x50, I2C_Direction_Receiver);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED));

// 3. 读 1 字节（EV7：RXNE 置位）
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_RECEIVED));
data = I2C_ReceiveData(I2C1);

// 4. 主机发 NACK + 停止
I2C_AcknowledgeConfig(I2C1, DISABLE);
I2C_GenerateSTOP(I2C1, ENABLE);

// 恢复 ACK，供后续通信使用
I2C_AcknowledgeConfig(I2C1, ENABLE);

return data;
}

顺序读（连续读 n 字节）有个关键点：最后一个字节之前，主机必须发 NACK。否则从机会认为你还要继续读，继续输出数据。AT24C02 在页内会自动地址 +1，跨页则回卷。

注意 ACK 的方向是反的：写流程里是从机应答（主机发字节，从机拉低 SDA 表示收到）；读流程里是主机应答（从机发字节，主机拉低表示"继续"、拉高表示"够了"）。读最后一个字节前把 I2C_AcknowledgeConfig 关掉，读完再恢复使能。

读流程涉及的事件是 EV7（RXNE 置位），表示数据寄存器已收到字节。

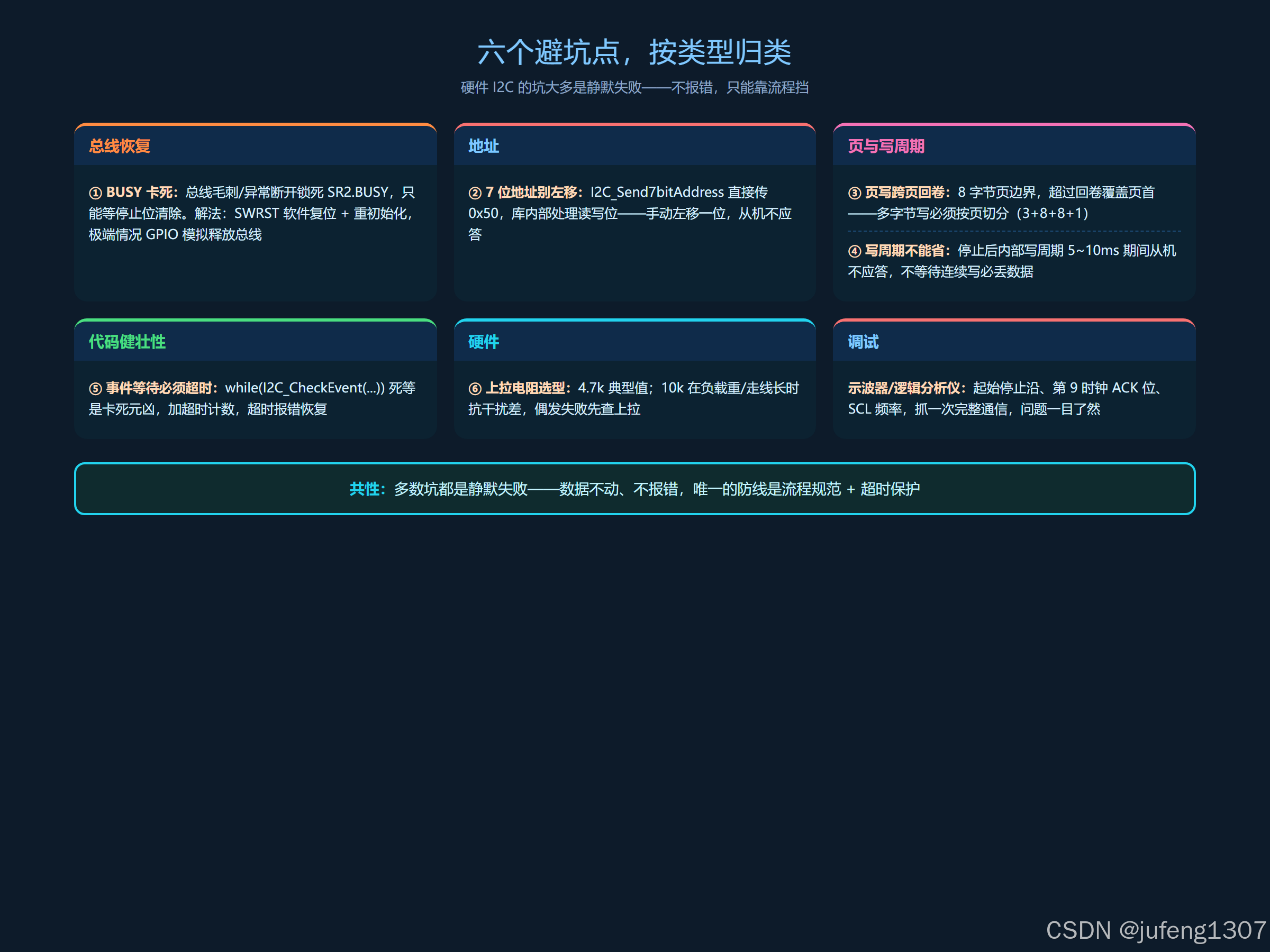

06 避坑清单：6 个血泪教训

1. BUSY 卡死，最阴的坑

总线毛刺或异常断开会导致 SR2 的 BUSY 位被锁定，且只能等检测到停止位才清除。此时任何操作都无响应。解法：软件复位 SWRST，极端情况需 GPIO 模拟释放总线后再复位。

// BUSY 卡死后：先软件复位，再重新初始化
I2C1->CR1 |= I2C_CR1_SWRST; // 置位 SWRST
I2C1->CR1 &= ~I2C_CR1_SWRST; // 清除 SWRST，外设回到复位态
I2C1_Init(); // 重新走一遍初始化

关键：所有 while 等待必须加超时，否则从机不响应直接卡死。

2. 7 位地址别左移

I2C_Send7bitAddress 直接传 0x50，库内部会处理读写位。你手动左移一位，从机根本不应答。这个错我见过不下五次。

3. 页写跨页回卷

8 字节页边界，超过就回卷覆盖。写超过 8 字节的数据必须按页切分，逐页写入。

4. 写周期等待不能省

5~10ms 内部写周期，期间从机不应答。不等待就连续写，丢数据是必然的。

5. 事件等待必须加超时

while (I2C_CheckEvent(…)) 死等是元凶。加个超时计数，超时后报错恢复，别让程序卡死在 I2C 上。

6. 上拉电阻选型

4.7kΩ 是典型值，覆盖绝大多数场景。10kΩ 在总线负载重或走线长时抗干扰能力差，容易出偶发问题。

总结

I2C 不难，难在细节。起始停止时序、应答方向、事件标志位、BUSY 恢复——把这套流程完整跑通一遍，你对硬件 I2C 的理解会上一个台阶。

最后留个问题：如果你的板子 I2C 总线卡死了，你的第一反应是查硬件还是查软件？欢迎在评论区聊聊你的排查思路。
