静电打到死机、RGB灯永久烧毁——这款头戴耳机的ESD整改，我们把C/D级故障全干掉了

一、项目基础信息

1. 产品型号：头戴蓝牙耳机

2. 样机数量：2 套

3. 收样及测试时间：20260818 ~ 20260820

4. 执行标准：IEC6100042

5. 测试模式：蓝牙模式、充电模式、USBAudio 模式

6. 测试环境：温度 25℃35℃，湿度 30%60%

7. 试验设备：NSG 437 静电放电发生器

评判等级

· A 类：试验中性能指标正常

· B 类：性能降低，短暂失效，测试结束可自动恢复

· C 类：功能丧失，需要人为干预才可恢复

· D 类：硬件永久损坏，无法人为恢复

测试条件：接触 ±6KV；空气 ±10KV

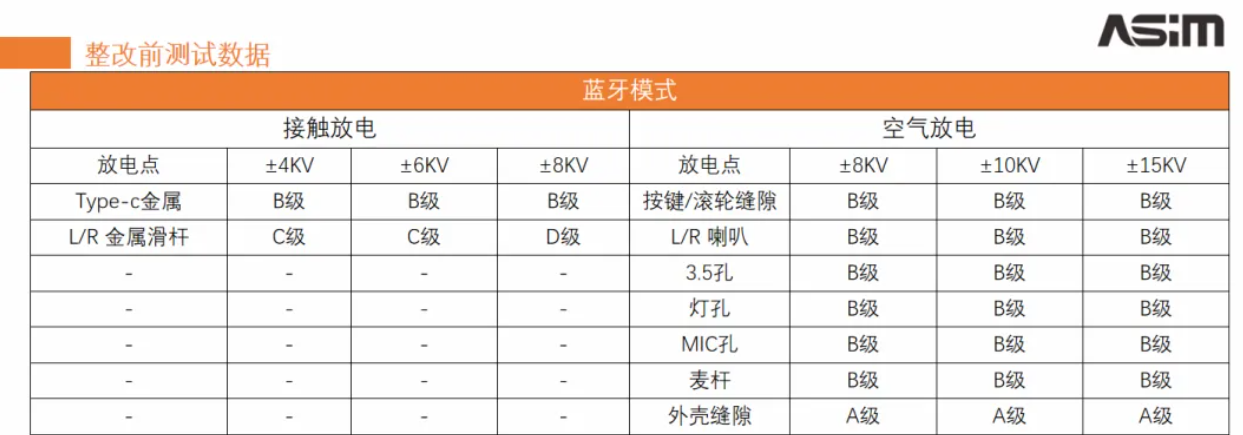

二、整改前测试现象

蓝牙模式下多处点位出现 B/C/D 级失效：

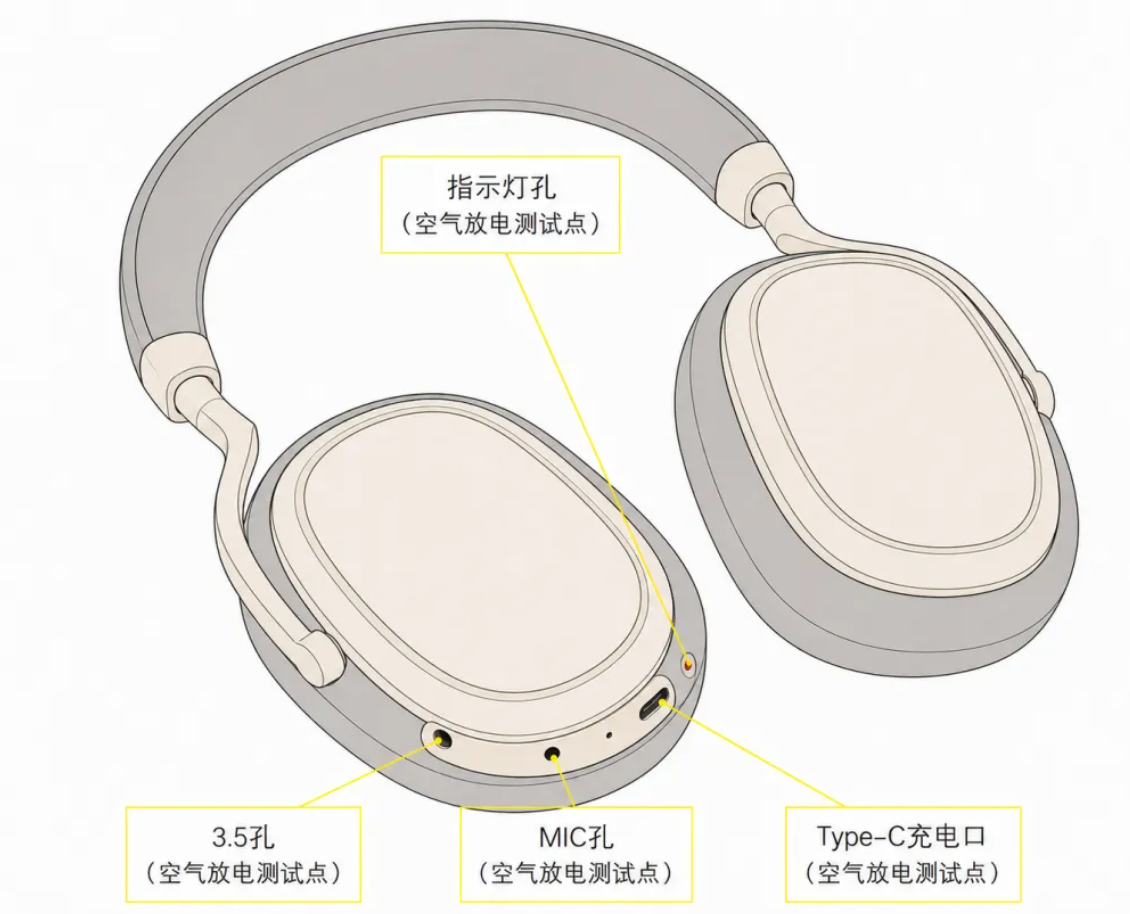

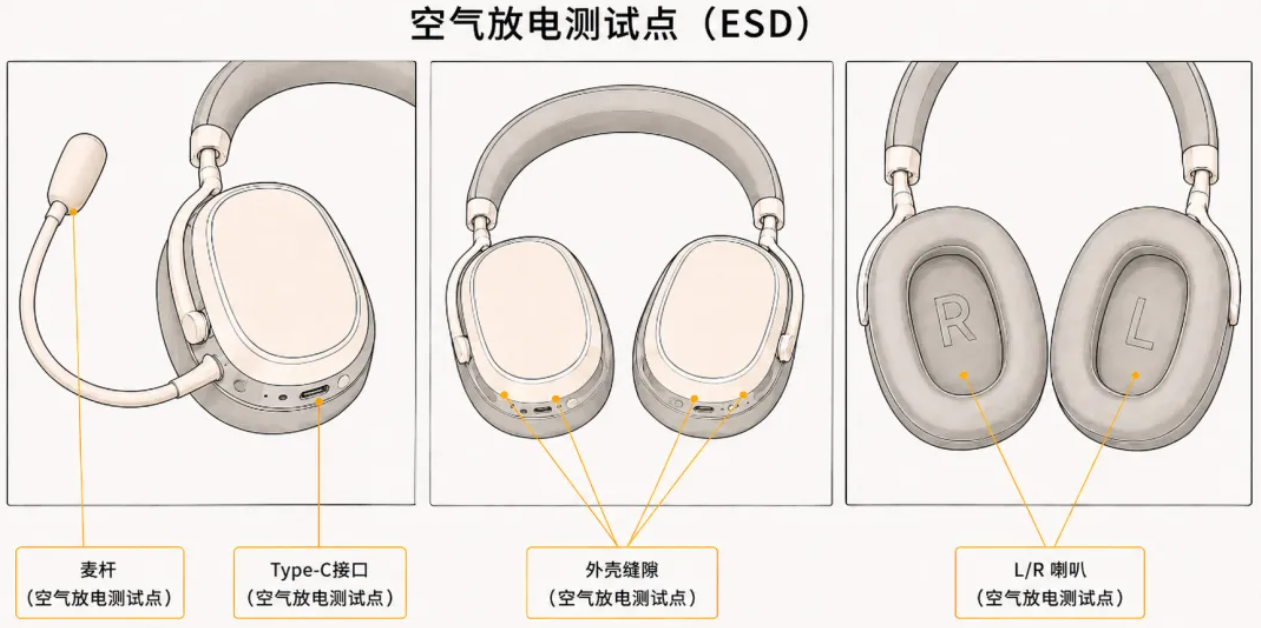

· TypeC 金属、按键 / 滚轮缝隙、喇叭、3.5 孔、MIC 孔、麦杆：B 级，RGB 灯抖动，测试后可自动恢复；

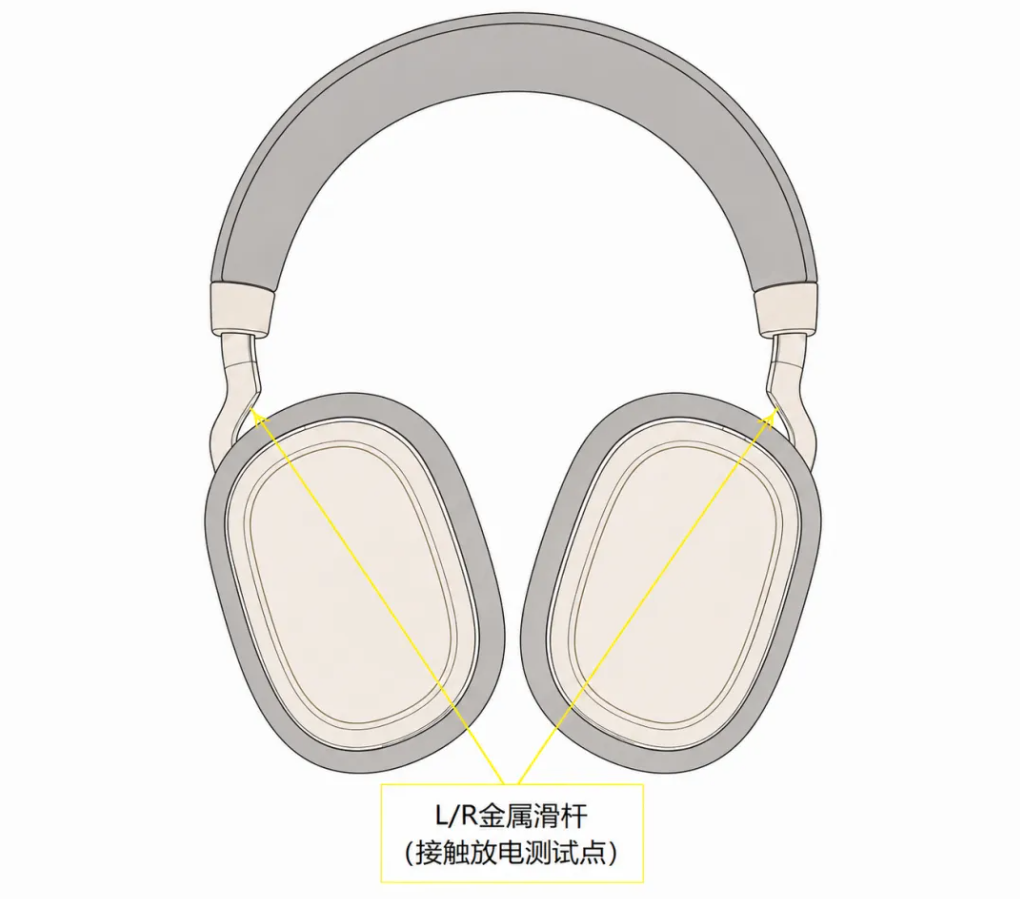

· L/R 金属滑杆：C 级、D 级，会出现死机（需拔电池恢复）、蓝牙断连不播放、关机，存在 RGB 灯永久损坏风险；

风险重点：L/R 金属滑杆接触放电会引发系统死机甚至硬件烧毁（D 级），属于严重失效；RGB 灯控线路、音频线路、供电、NTC 测温线路抗静电能力薄弱。

三、故障根源分析

1. 音频喇叭回路缺少高性能 ESD 防护：L/R 金属滑杆、喇叭为静电直接侵入点，原有 ESD 器件钳位能力不足，静电浪涌顺着音频线路传导至主控芯片，造成系统死机、复位。

2. RGB 灯光控制、供电 VDD、NTC 测温线路无完整 ESD + 磁珠防护：静电耦合进入灯光与测温回路，造成 RGB 灯抖动，极端条件下灯珠驱动电路被静电击穿，出现 D 级永久损坏。

3. LED_CON 控制线上限流电阻阻值偏小，静电脉冲容易直接冲击 LED 驱动 IO 口，加剧灯电路损坏风险。

4. 电池 B+/B供电回路缺少静电抑制器件，外部静电侵入后通过电源回路扩散到整机各个功能模块，放大死机、异常关机概率。

四、整改实施方案

整体思路：音频回路、灯光控制回路、供电回路、电池回路同步增加 ESD 保护器件 + 磁珠滤波，提升线路抗扰；调整 LED 限流电阻；补充结构防护建议。

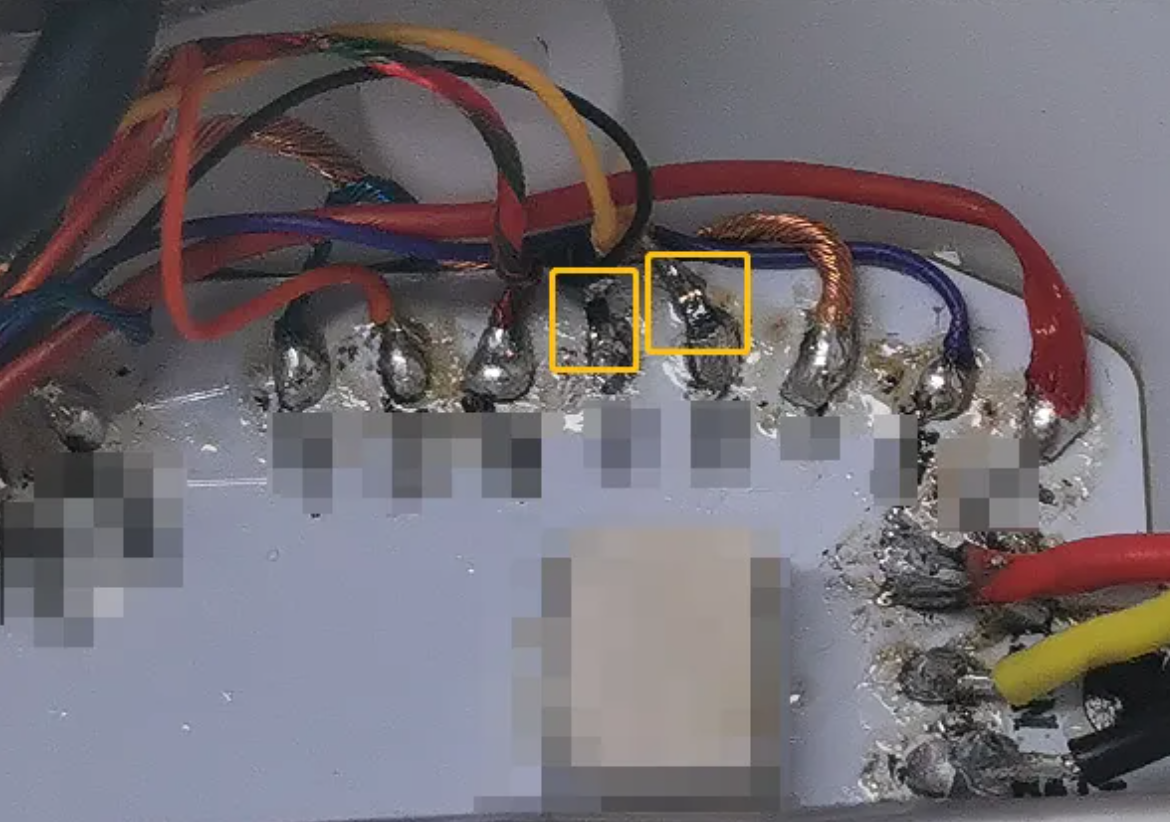

1. 喇叭音频回路防护

· 措施：喇叭 ESD2、ESD3 位置更换 ASIM ESD3P1G5BC，共 2 颗；R24、R25 更换 ASIM CVB1005E102T磁珠，共 2 颗。

· 原理：ESD 快速泄放音频线路静电浪涌；磁珠抑制静电高频干扰，保护音频 及主控 IO，解决金属滑杆、喇叭静电导致死机问题。

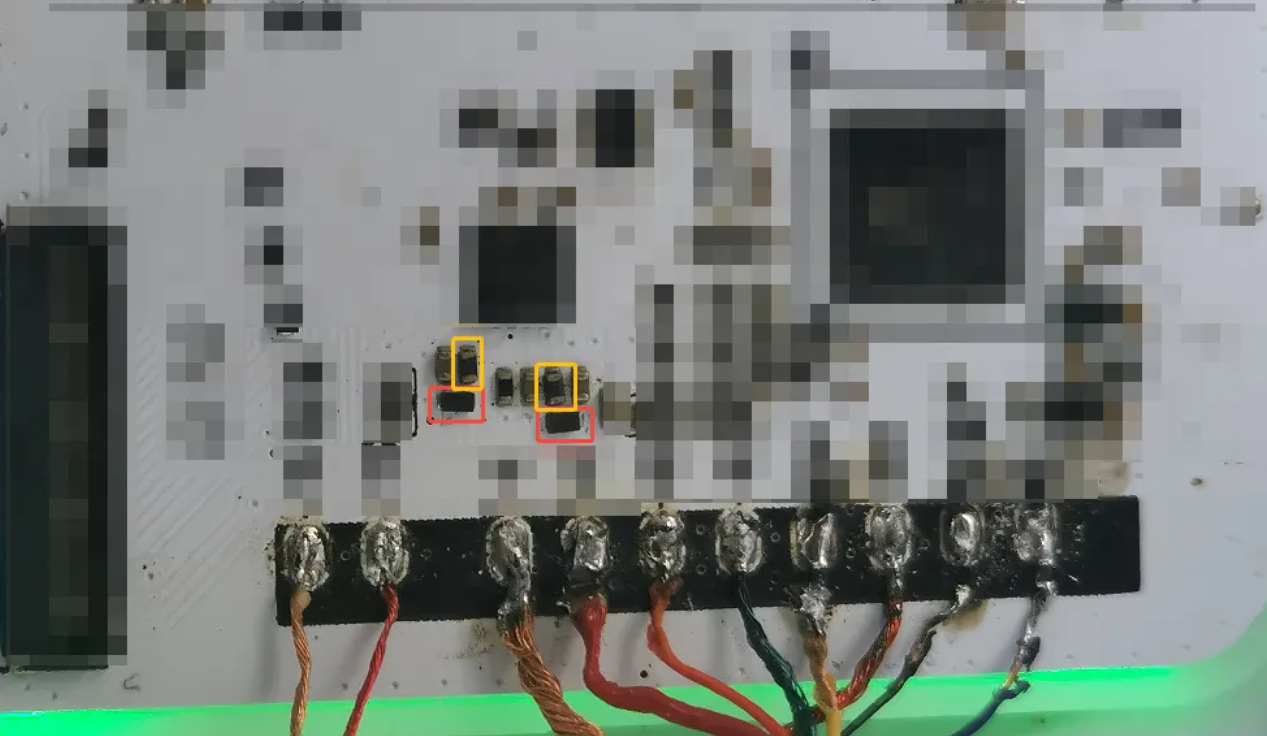

2.VDD、RGB_DO、NTC 线路防护

· 措施：VDD、RGB_DO、NTC 线上分别增加ESD( ASIM型号： ESD3P1G5BC)和磁珠（ASIM型号：CVB1005E102T)原理：对供电、灯光数据、测温线路做 “ESD 泄放 + 磁珠高频滤波” 双重防护，抑制静电能量，改善 RGB 抖动，保护测温采样口。

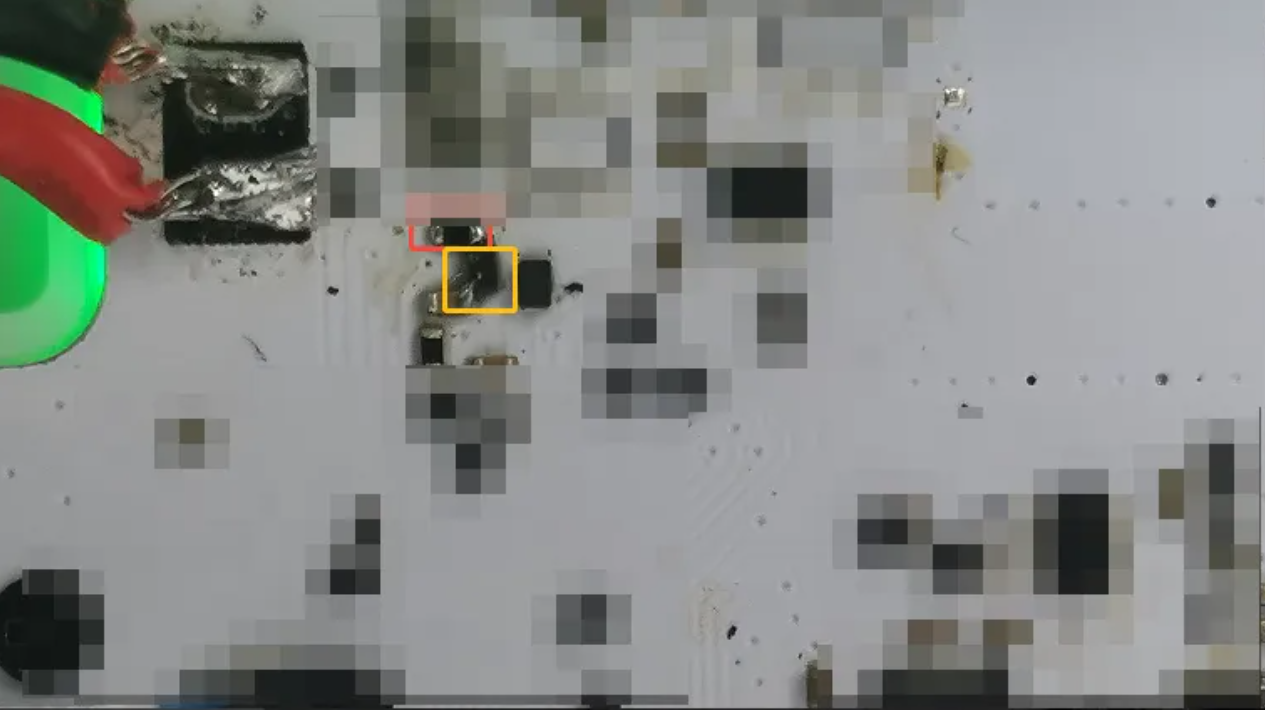

3.LED_CON 灯光控制线整改

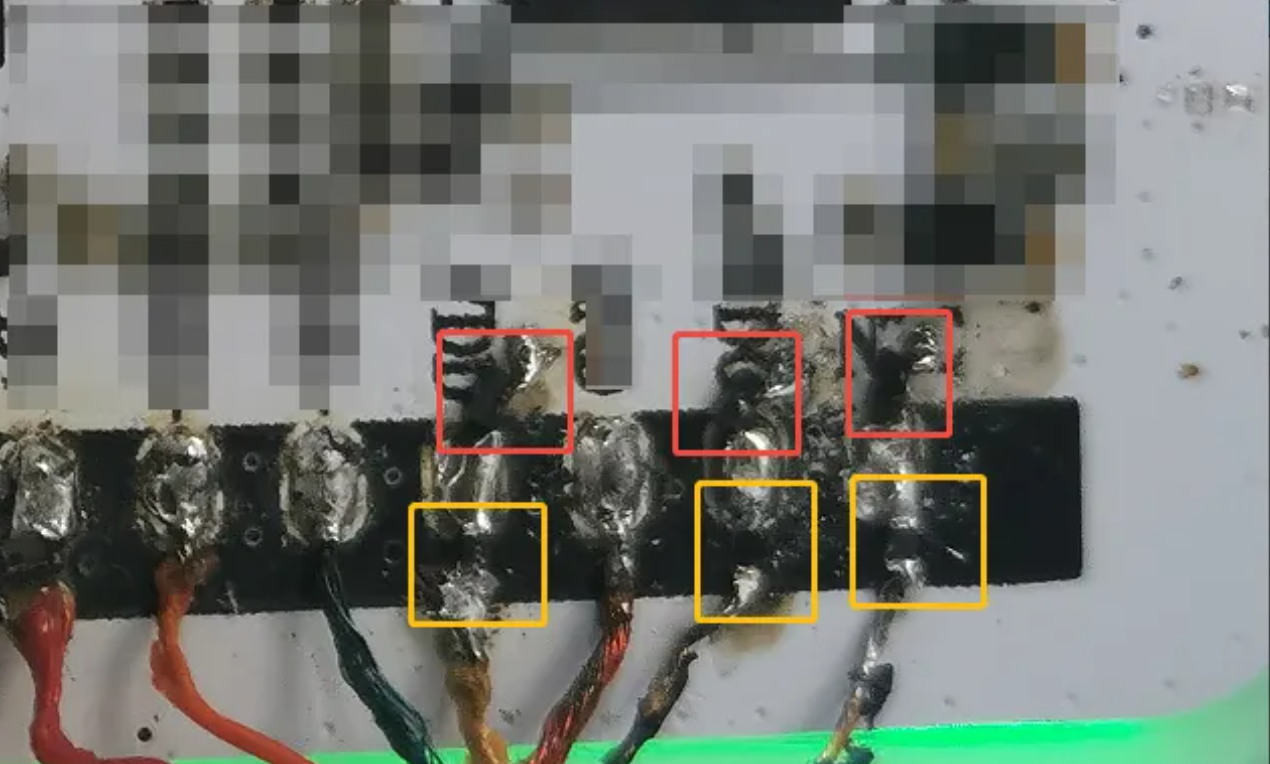

· 措施：R32 电阻更换为1KΩ；LED_CON 对地并联ESD( ASIM 型号：ESD3P1G5BC）。· 原理：增大限流电阻降低静电冲击电流；ESD 管泄放静电，保护 LED 驱动 IO，降低灯珠被击穿 D 级损坏概率。

· 原理：增大限流电阻降低静电冲击电流；ESD 管泄放静电，保护 LED 驱动 IO，降低灯珠被击穿 D 级损坏概率。

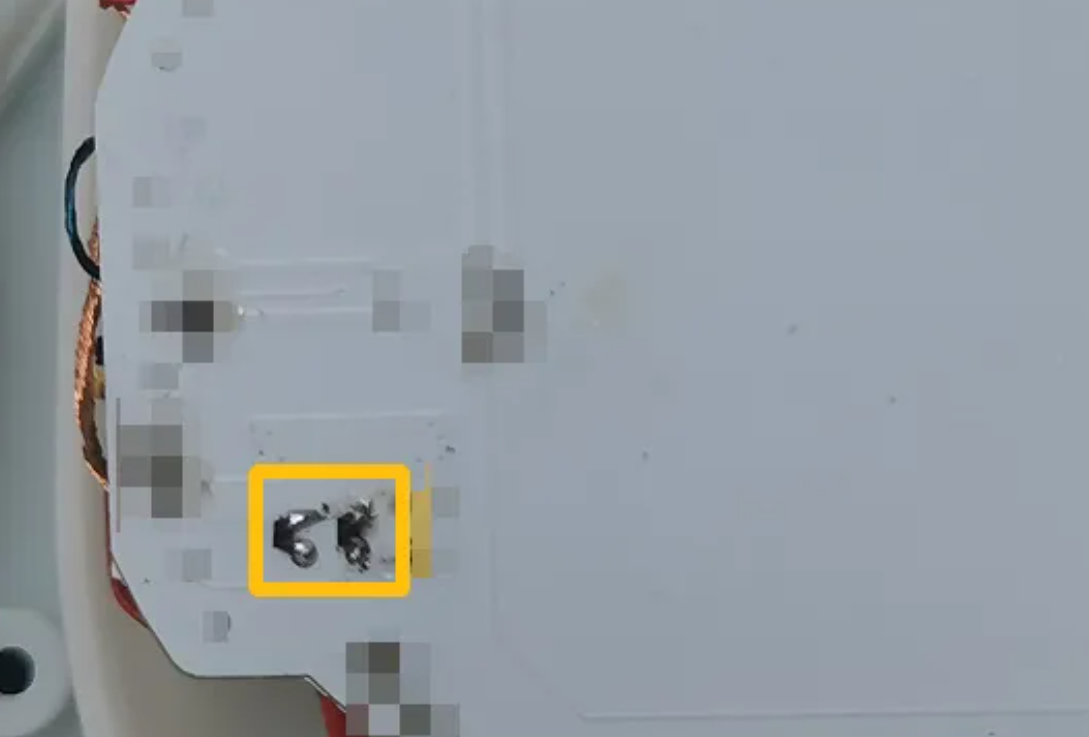

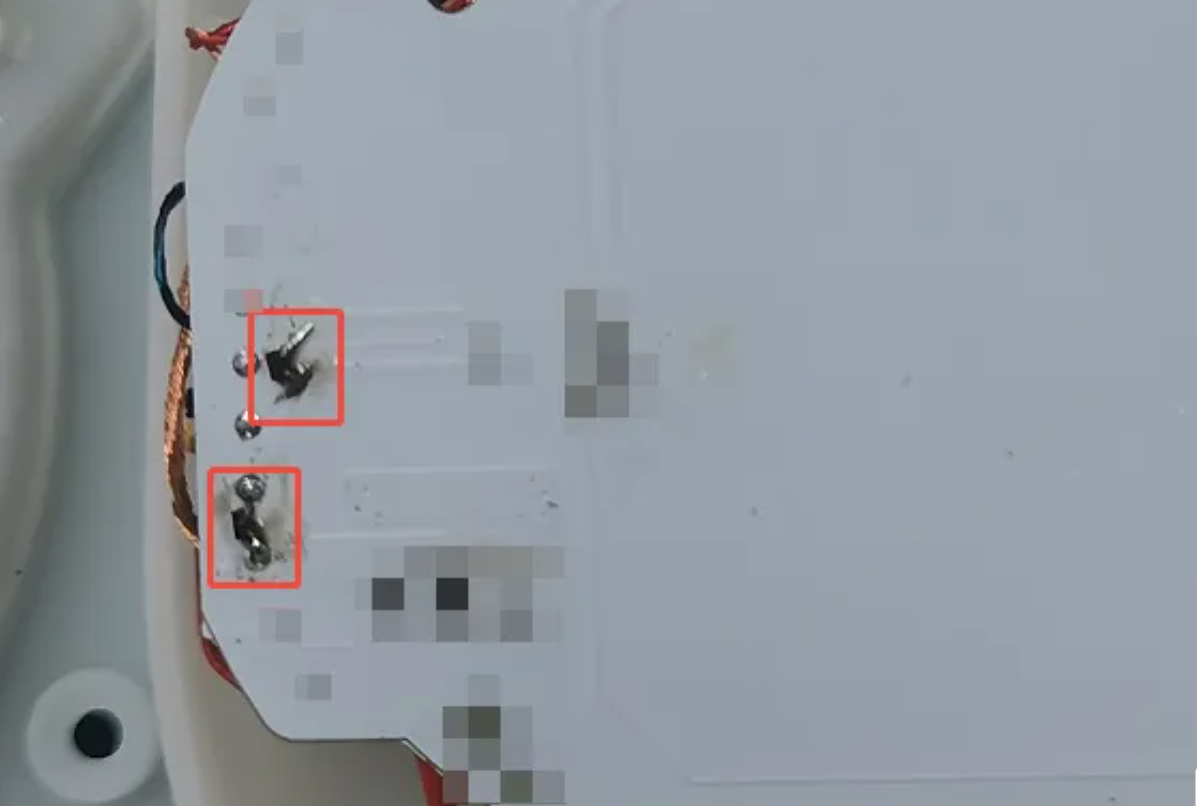

4.RGB_VDD、RGB_DI 灯光线路防护

· 措施：RGB_VDD、RGBDI 线上增加ESD( ASIM型号： ESD3P1G5BC）和磁珠 （ASIM型号： CVB1005E102T）。

· 原理：灯光电源与数据链路双重防护，阻断静电从灯板向主控传导。

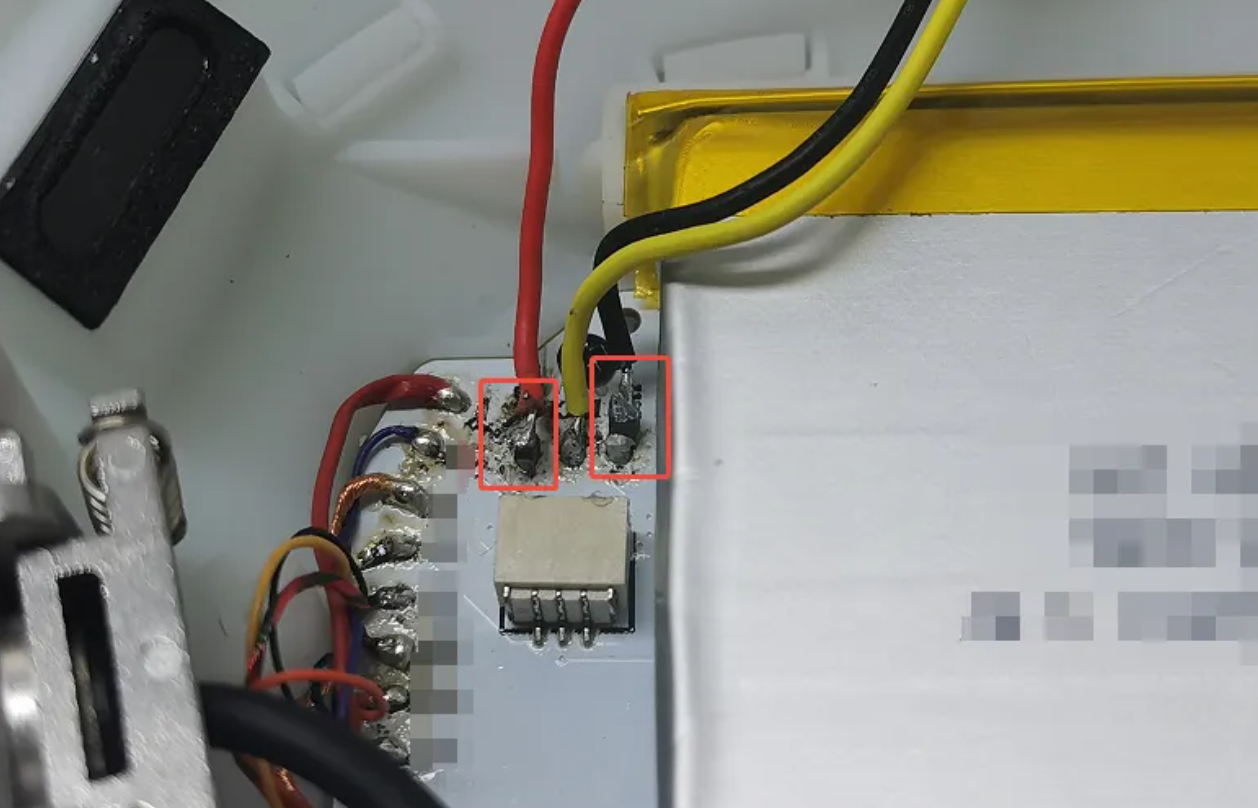

5.电池 B+、NTC电源回路防护

·措施：B+、NTC增加ESD( ASIM 型号ESD3E1G5BC)。

原理：减少ESD 对电池的干扰，减少整机因静电出现死机、异常关机。

五、整改后测试结果

整改完成后，2 套样机分别在蓝牙、充电、USBAudio 三模式下按原条件复测：

· 关键风险点改善：原 L/R 金属滑杆 C/D 级严重失效完全消除，不再出现死机、需拔电池恢复、RGB 永久损坏现象；

· TypeC 金属、按键滚轮缝隙、喇叭、3.5 孔、MIC 孔、麦杆全部测试为等级A。

经验总结

1. 重大风险消除：彻底解决 L/R 金属滑杆静电导致死机、强制拔电池复位、RGB 灯永久损坏的 C/D 级致命故障，产品不会出现硬件不可逆损坏。

2. 多回路立体防护：音频、RGB 灯光、测温、供电、电池五大链路同步部署 ESD + 磁珠组合防护，静电得到有效泄放与抑制。
