压电执行器位置传感器怎么选？应变片、电容和光栅的闭环测试方法与Python代码

摘要

压电执行器位置传感器不能只按“分辨率”选择。应变片、电容传感器和光栅或干涉仪，分别适合不同的安装空间、行程、被测对象、带宽、长期稳定性和标定条件。闭环性能还取决于传感器噪声、驱动器更新率、控制带宽、结构刚度和测量基准是否一致。

应变片通常集成方便，测量的是结构应变或与位移相关的变形；电容传感器直接测量目标与探头之间的间隙，对靶面、安装几何和电磁环境敏感；光栅或干涉仪可以作为外部位移基准，但需要处理光路、对准、阿贝误差和环境扰动。没有具体结构和测试条件时，不能只凭一种传感器的名义参数判断闭环定位效果。

本文Python代码用公式生成的教学测量数据，计算平均误差、标准差、峰峰值和重复性范围。结果只用于验证统计方法，不代表鸿芯微控产品或任何传感器型号的实测精度。

1. 三类位置传感器怎么区分

2. 选型前先定义四个问题

2.1 为什么测量基准比传感器名称更重要

若传感器测量的是压电堆一端的变形，而工件位于有柔性、导向或热膨胀的末端，传感器读数可能与工件实际位置不同。对纳米定位，传感器、执行器和被控点之间的几何距离还会引入阿贝误差。外部基准测量不一定适合直接闭环，但常用于校准和误差诊断。

2.2 传感器噪声如何影响闭环

高增益闭环会把测量噪声带入驱动命令。传感器噪声、量化、滤波延迟和结构共振共同限制可用控制带宽。不能仅提高PID增益来消除静止误差，否则可能增加振荡和执行器发热。

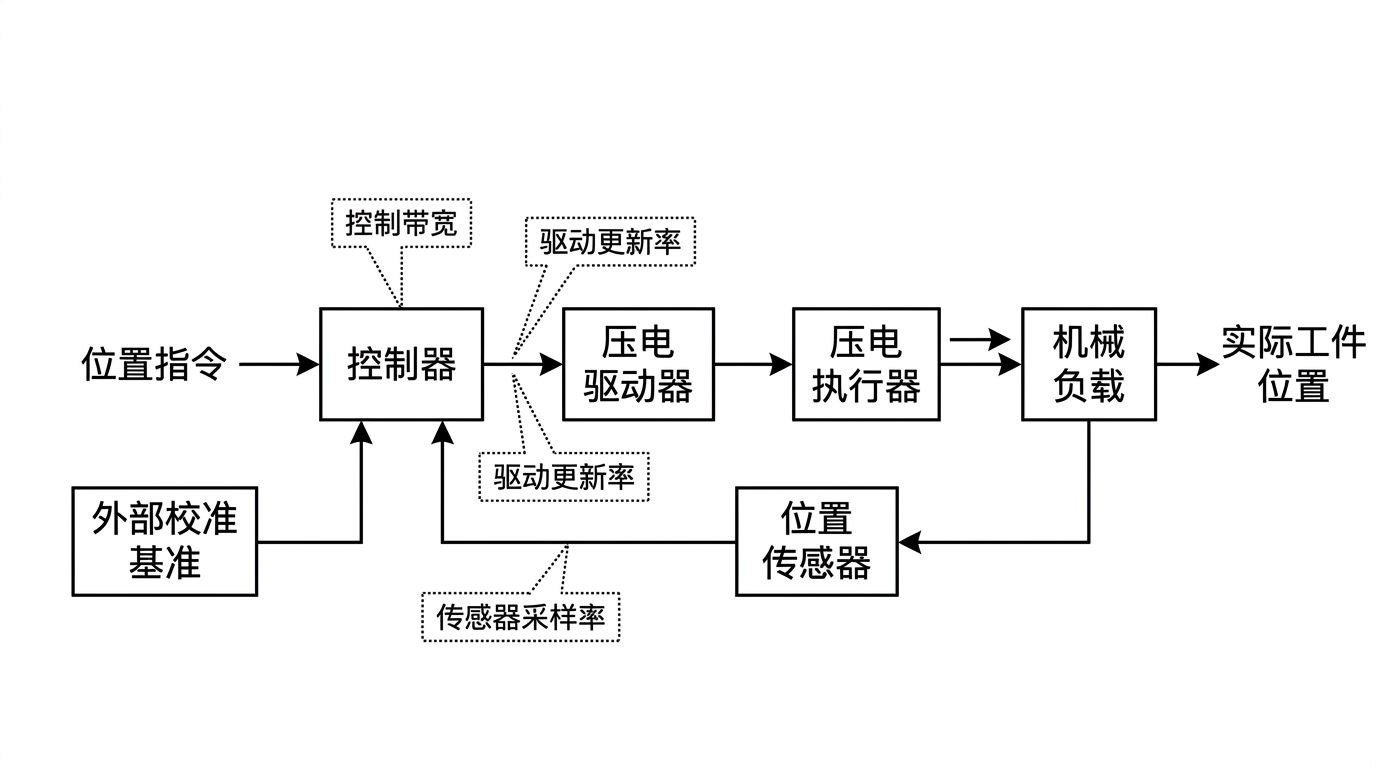

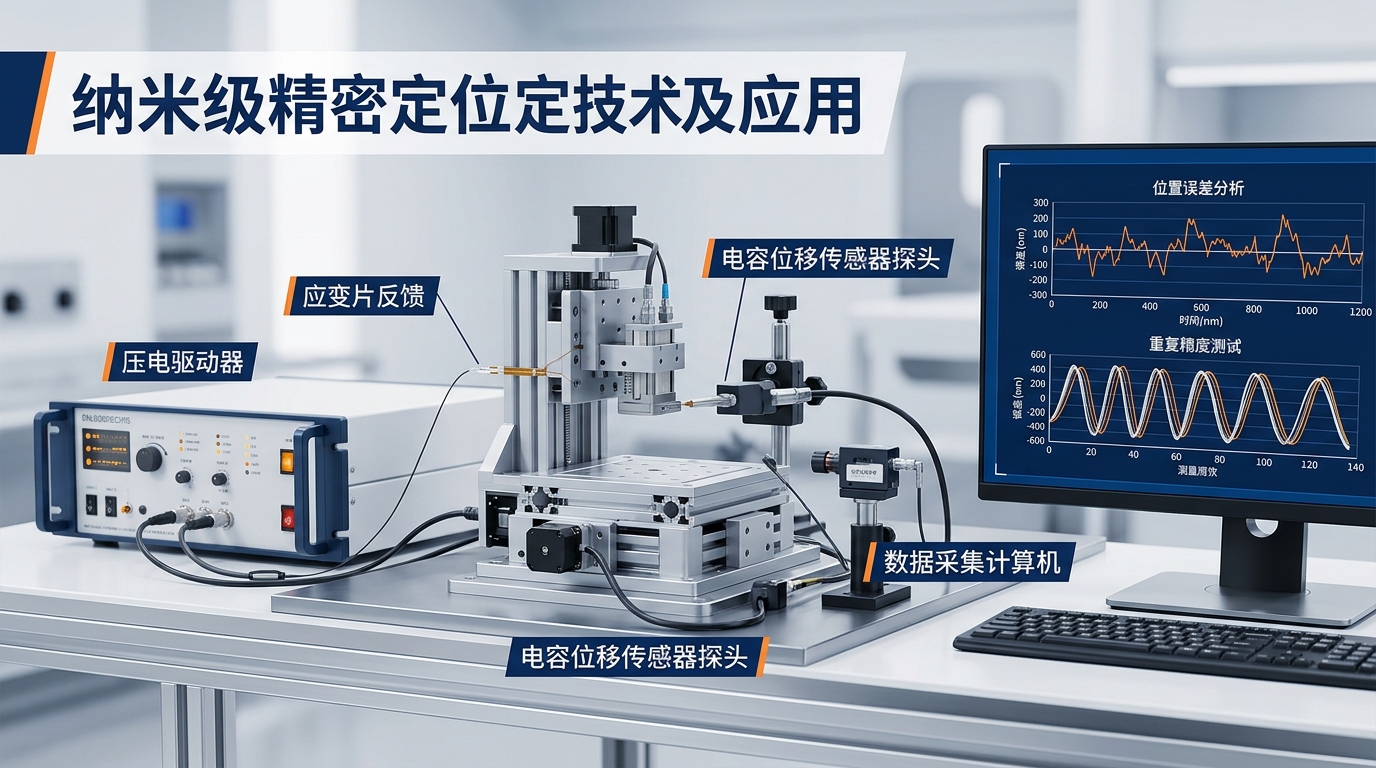

3. 闭环位置测量架构

位置传感器的测量基准、闭环通道和外部校准通道应明确区分。

4. 软件、硬件、编译及测试条件

5. Python位置误差统计代码

代码输入为命令位移与测量位移的教学样本，单位为nm。它计算误差均值、标准差、峰峰值和同一命令下的重复性范围，不推导实际分辨率、准确度或闭环带宽。

import json
import statistics

def analyse(samples):
if len(samples) < 3:
raise ValueError("need at least three samples")
errors = [float(row["measured_nm"]) – float(row["command_nm"]) for row in samples]
values = [float(row["measured_nm"]) for row in samples]
return {"sample_count":len(samples),
"mean_error_nm":statistics.fmean(errors),
"error_std_nm":statistics.stdev(errors),
"error_peak_to_peak_nm":max(errors)–min(errors),
"measured_peak_to_peak_nm":max(values)–min(values)}

def self_test():
samples = [{"command_nm":1000,"measured_nm":1001},
{"command_nm":1000,"measured_nm":999},
{"command_nm":1000,"measured_nm":1002},
{"command_nm":1000,"measured_nm":1000},
{"command_nm":1000,"measured_nm":998}]
result = analyse(samples)
assert result["sample_count"] == 5
assert abs(result["mean_error_nm"] – 0.0) < 1e-12
assert abs(result["error_peak_to_peak_nm"] – 4.0) < 1e-12
print("SELF_TEST_OK")
print(json.dumps(result, indent=2))

if __name__ == "__main__":
self_test()

python position_sensor_analysis.py –self-test

真实测试前必须确认传感器单位、零点、数据时间戳和测量基准。对不同命令点，应分组统计重复性，不要把全行程峰峰值当成单点重复性。

6. 教学结果和测试方法

自检使用5个相同命令点的教学读数，命令位移为1000 nm。测量结果围绕该值上下变化，平均误差为0 nm，误差峰峰值为4 nm。这些数值仅验证程序统计逻辑，不代表任何系统的分辨率、重复性或准确度。

正式测试应在多个位置点、升程和降程、不同负载、不同温度和不同运行时间下采集数据。若要评价闭环稳定性，还应记录静止噪声频谱、控制带宽、稳定时间和外部基准误差。

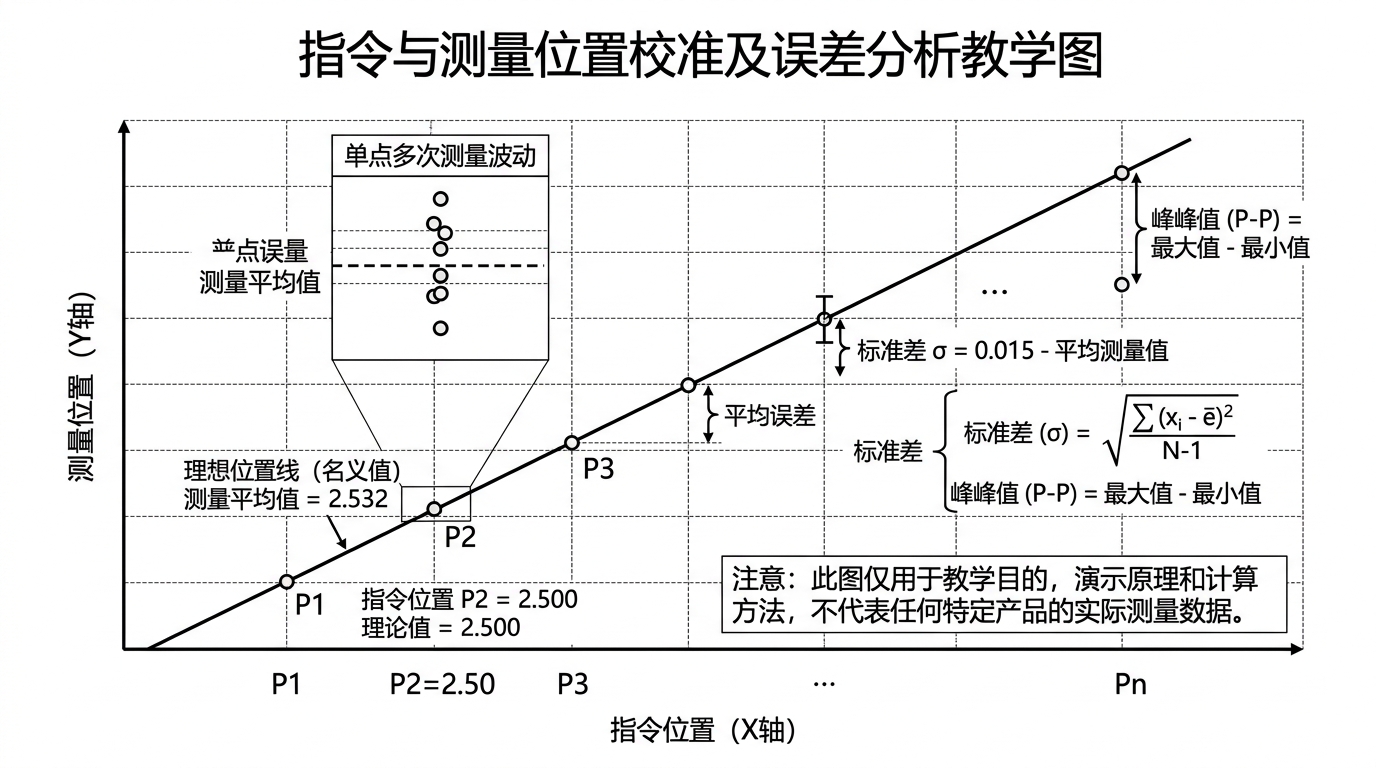

位置传感器测试至少应分开看校准关系和同一点重复测量波动。

7. 传感器闭环测试流程

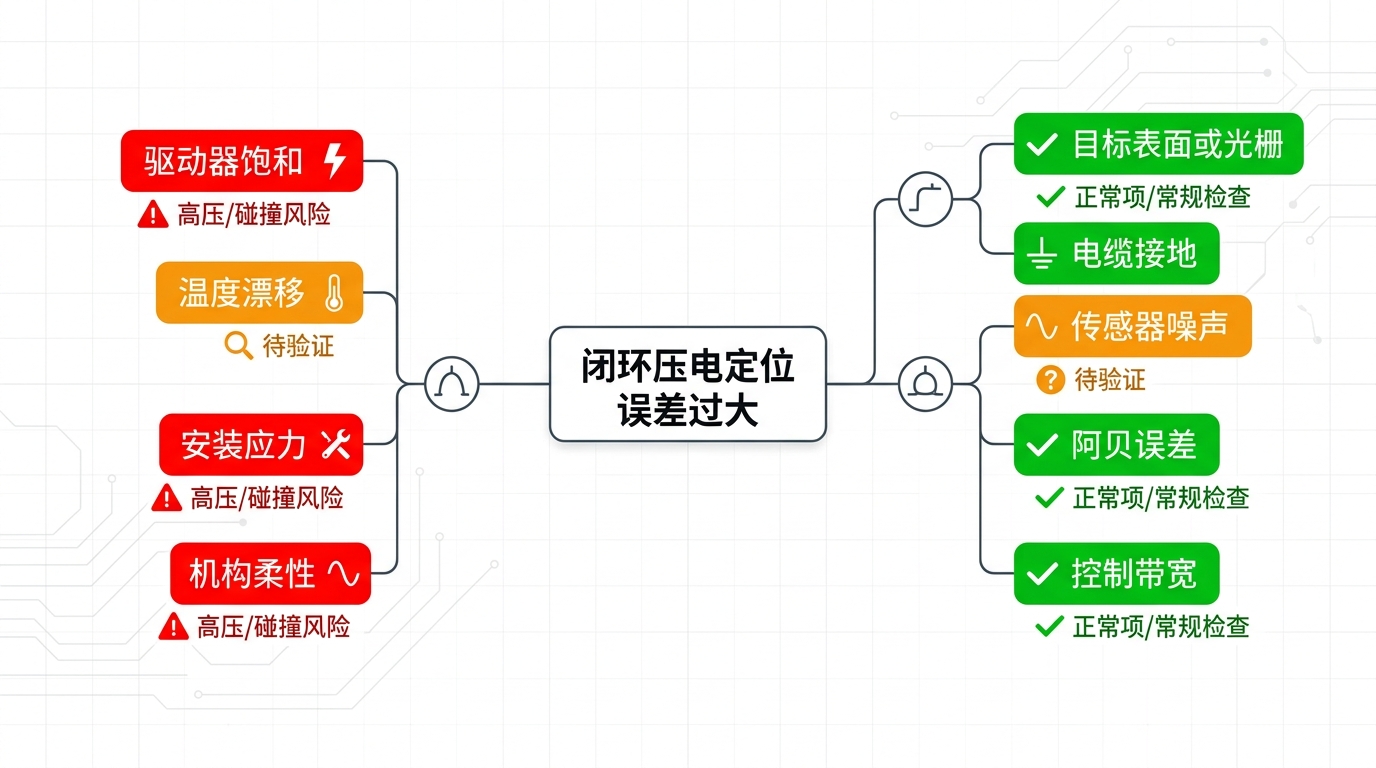

8. 异常现象与调试建议

9. 常见问题

9.1 压电执行器一定要使用位置传感器吗

不一定。开环系统可按工艺容差和风险使用，但迟滞、蠕变、负载和温度变化会影响实际位置。需要绝对位置或长期稳定性时，通常需要测量和校准方案。

9.2 应变片传感器能直接测到工件位置吗

通常不能直接等同。它测的是安装位置处的结构应变或等效变形，工件位置还受机构柔性、导向和热膨胀影响。

9.3 电容传感器的分辨率高就适合所有纳米定位吗

不适合所有场景。它需要合适的靶面、间隙、安装几何和电磁环境，并要考虑量程、倾斜和被测对象导电性。

9.4 光栅或干涉仪可以直接替代闭环传感器吗

取决于光路、安装、带宽和控制架构。外部光学基准常适合校准和验证，但直接闭环还要评估延迟、噪声、遮挡和稳定性。

9.5 传感器采样率越高，闭环一定越快吗

不一定。闭环速度还受控制器、驱动器、执行器、机构模态、滤波和噪声限制。采样率需要与整个系统带宽匹配。

9.6 平均误差为零是否说明准确度很好

不说明。正负误差可以互相抵消。还要看线性度、最大误差、重复性、温漂、测量不确定度和多个位置点。

9.7 为什么闭环后仍有迟滞或漂移

传感器测量点与被控点不一致、控制带宽不足、噪声限制、饱和和机构热漂移都可能造成残余误差，需要分层诊断。

9.8 如何报告纳米定位性能才不会混淆

分别报告分辨率、静止噪声、最小可检测位移、重复性、准确度、线性度、稳定时间和测试条件，不能统称为“纳米精度”。

10. 结论

压电执行器位置传感器选型应从测量基准、行程、带宽、噪声、安装和校准开始，而不是只比较单一名义参数。应变片、电容和光栅或干涉仪各有合适的应用边界，闭环性能必须在完整机构和实际被控点上验证。

本文Python示例只用于位置误差统计。正式的闭环压电执行器测试必须保留传感器、驱动器、机构、外部基准、采样率、温度、负载和原始数据记录。

参考资料

正式项目还应引用具体传感器、驱动器、校准设备和机构的当前规格书与校准文件。外部链接发布前需在当前网络环境复核。
