单向阀被高压冲击打坏，振动信号里其实早有征兆

ZPM泵的单向阀最怕高压脉动冲击，可它出故障前，振动信号早打了"暗号"。这套LabVIEW振动采集与诊断方案，教你提前读懂它。

预计阅读约 3 分钟

01 最坏的往往不是大件，而是那个小阀片

ZPM泵停机检修，十次里有八次，问题出在不起眼的单向阀上。它长期浸泡在高频压力脉动冲击里，是整台泵里寿命最短的环节之一。更麻烦的是，单向阀一旦损坏，轻则流量波动、效率骤降，重则整条回路连锁停机。

很多人以为故障是"突然发生"的，其实不是。单向阀在彻底坏掉之前，每一次撞击都会在壳体上留下振动信号——只是这些信号幅度小、频带宽，人耳和常规仪表都察觉不到。

单向阀的故障不会等你发现才发生，它从第一天起就在振动里打信号。 问题是，你听不听得懂。

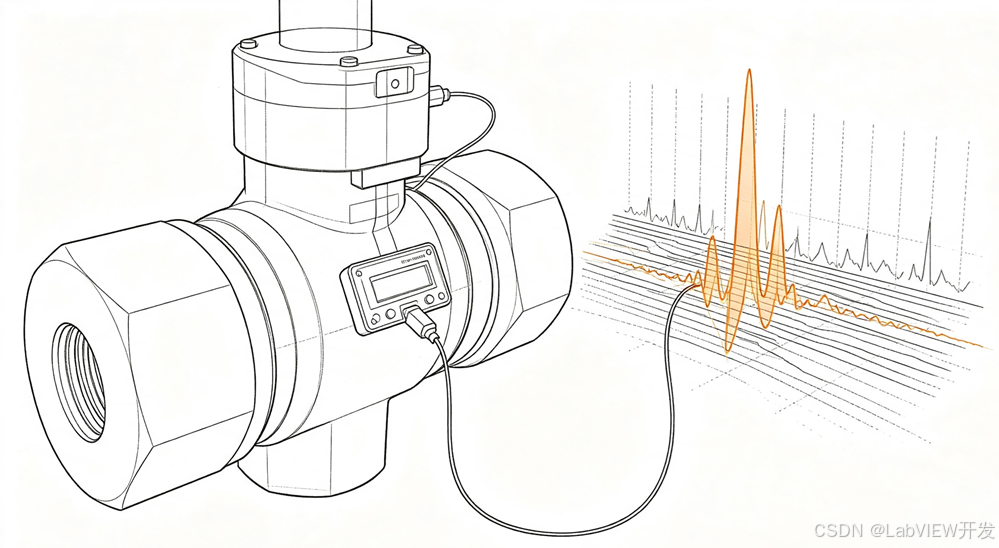

把加速度传感器贴在单向阀壳体上，让动态信号采集卡把振动原原本本采下来，再用LabVIEW做时频分析，故障特征就能从噪声里浮出来。但这只是表象，真正的坑在后面：信号采回来了，怎么从里面捞出"故障线索"，才是分水岭。

02 一套链路的组成：从壳体到特征值

先看硬件链路。加速度传感器安装在单向阀壳体上，负责把机械振动转成电信号；经过信号调理后，送入动态信号采集卡；采集卡通过DAQmx驱动与双核高性能控制器通信，最后在LabVIEW平台完成分析。这套链路的要点，是多通道同步采集——阀体不同位置的振动必须保证时间对齐，否则相位信息就是乱的。

软件侧可以分成三层。驱动层用DAQmx配置采集卡，屏蔽底层寄存器操作；分析层按时域、频域两条线走：时域计算峰值、均方根和峭度，刻画冲击幅值与整体能量；频域做FFT变换，看各频率成分的能量分布，锁定是哪一类冲击频率在主导；业务层则管存储和报警——振动特征值一旦超限，立即提示。

采集模式也分两种：触发模式在检测到异常冲击时精准捕捉瞬态信号，连续模式则持续记录整体运行状态。一个抓瞬间，一个看全貌，两条腿走路。

03 干货核心：怎么把故障从振动里"捞"出来

先说采样。奈奎斯特准则告诉我们要用两倍最高频率去采样，但工程上两倍远远不够——真实信号带噪声、有谐波，频谱会被"折叠"污染。实际工程里采样率按信号最高频率的5~10倍去留，这才是奈奎斯特准则最实在的用法。 留足了采样率，后面的FFT分析才可信，这是整套方案的地基。

再说特征。故障诊断不是把波形图摆出来看，而是算参数。时域里三个值各有分工：

– 峰值：反映单次冲击能冲到多大，对突发性损坏最敏感；- 均方根（RMS）：反映整体振动能量，适合评估磨损这类慢变化过程；- 峭度（Kurtosis）：正态分布的振动信号峭度接近3，一旦阀片出现冲击型缺陷，峭度会明显偏离。峭度是揪出冲击类早期故障的一把快刀——它专门对"尖脉冲"敏感，能在故障还很微弱时就给出信号。

频域再看FFT的幅值谱：正常情况下能量集中在某一基频及其窄带谐波上；当阀片出现裂纹或卡滞，会冒出新的频率成分或边带。真正值钱的不是"会采数"，而是知道该采什么样的数、该盯哪个参数。

在LabVIEW里落地这些算法也不难：FFT既可以走MathScript节点写脚本，也可以直接在函数面板里拖图形化的FFT VI，批量数据场景下后者更省内存、实时性更好。真正的功夫在参数调优上——窗函数选汉宁窗抑制频谱泄漏，谱线数取2的整数次幂，FFT结果才稳定可复现。

数据存储还有一个容易被忽略的点：不是所有数据都值得全量保存。把触发模式下抓到的异常瞬态、以及连续模式算出的特征值存下来，原始波形按需归档——既省磁盘，又保证故障回放时有据可查。

04 四个能直接抄走的选型经验

硬件选型这部分，方案里沉淀了四条原则，基本可以直接抄：

■ 精度匹配  传感器精度应比系统要求精度高一个数量级，留足测量余量。否则系统的瓶颈往往不在采集卡，而在传感器头上。

■ 采样率冗余  实际采样率取信号最高频率的5~10倍，这是奈奎斯特准则的工程实践，既防频谱混叠，也给滤波器留出设计空间。

■ 通道隔离  工业现场电磁环境复杂，建议选带隔离的采集卡，从源头切断地环路干扰，否则共地噪声会淹没微弱的小信号。

■ 通信冗余  关键链路设计通信超时重连机制，提升系统鲁棒性——现场最怕的不是测不准，而是测着测着链路断了却没人知道。

05 写在最后

这套方案没有堆高深的数学，也没有炫酷的界面，它的价值恰恰在"刚刚好"：硬件链路够简单可靠，软件模块化到可以拖拽复用，特征算法覆盖了常见故障诊断需求。

把异常信号及时捞出来，比把每一秒都录下来更重要。 状态监测的本质，是让设备替你说话，而不是让工程师天天对着波形发呆。

你手头的项目里，还有哪些振动诊断的坑是踩过才知道的？采样率选型、地环路，还是峭度误报？欢迎在评论区聊聊。如果这篇文章对你有用，也欢迎转给正在做同类项目、或维护柱塞泵类设备的同事。
