2400 源表 + LabVIEW：I-V 曲线怎么扫？

Keithley 2400 是吉时利的源表（SMU），既能输出电压电流、也能同步测量，还能在内部按扫描模式逐点扫。二极管、LED、太阳能电池的 I-V 特性，手动逐点调电压读电流不可能完成几百个点的扫描。

01 这台设备在哪些场景里干活

半导体器件特性测试。 二极管、三极管、LED 的正向导通压降、反向漏电，都要扫出完整曲线。

太阳能电池评估。 扫 I-V 曲线，从曲线里算出开路电压、短路电流、填充因子。

材料与器件研究。 新材料做出来的器件，第一件事就是看它的 I-V 特性好不好。

产线器件分选。 按正向压降或漏电流分档，要求快、判据统一。

02 麻烦的地方在哪

点多。 一条完整曲线几百个点，手工调电压读电流做不到。

要保护被测件。 电流给大了器件直接烧掉，扫描过程中必须有限流保护。

小电流难测。 反向漏电在纳安到微安量级，两线法测出来整个是歪的。

03 为什么用 LabVIEW 来做这件事

扫描类测试的难点不在单次测量，在于点数与保护——几百个点要跑完，中间还不能把样品烧了。

第一，整条曲线回来就是数组。 几百个点的电压电流值，在 LabVIEW 里直接是两个数组——接上 XY 图就是完整 I-V 曲线，算开路电压、短路电流、填充因子都是现成的数组运算，不用边测边存边拼。

第二，测量、判定、落盘可以同时跑。 扫描在仪器内部进行，上位机这边可以同时刷曲线、判超限、写文件。被测件对电流敏感，超限响应必须在毫秒级完成，这个并行的结构正好撑得住。

第三，换设备只改一层。 仪器通信统一走 VISA 是一方面，更实在的是协议会变——Keithley 2400 说 SCPI，而后续的 2450 执行的是 TSP 脚本，指令和返回值完全不通用。把仪器相关的部分封装成单独一层，换型号时动的就只是这一层。

第四，保护流程要能看得见。 限流、限压、上电顺序这些保护逻辑，用状态机画出来一目了然，出问题时看一眼框图就知道卡在哪一步、哪一步漏了。这类界面和逻辑用图形化方式搭，比翻代码找条件分支快得多。

04 具体是怎么做的

这类扫描是源表的看家本领，基础用法还是四段：设源、设限、输出、读值。单点读取就是这一套的最小版本。

真正干活的写法是让仪器自己去扫：程序设定起始值、终止值、点数、每点的驻留时间，然后使能输出，SMU 内部按扫描模式逐点输出并测量，上位机一次把整条曲线的数据取回来，接上 XY 图就是完整 I-V 曲线。几百个点由仪器内部完成，上位机只等结果。

产线分选要的是另外两件事：限值判定——判据写进程序，读出值直接比上下限，输出合格与否，比人眼读曲线可靠，也比人眼快；输出列表——按一张事先算好的表逐条下发，适合按档位跳着测、而不是连续扫的场景；批量测试还可以让仪器内部先做统计运算再回读。

小电流的活要注意方法：毫安级以下必须用四线法，否则引线电阻会占主导，测出来的曲线整体是歪的——而且看起来还挺正常，从曲线上根本看不出来。

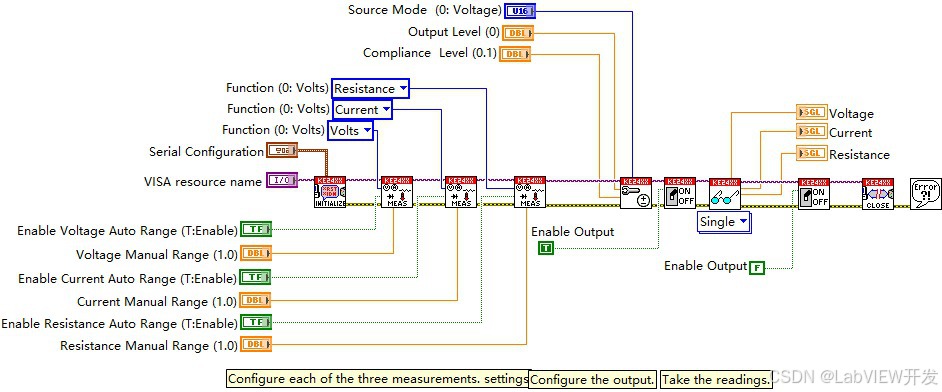

单次读取：最基础的四段式，设源、设限、输出、读值

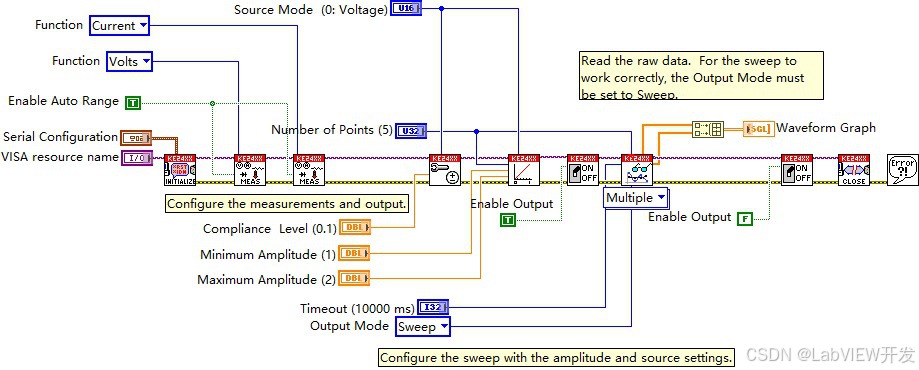

扫描并采集：设定扫描点数与范围，一次取回整条 I-V 曲线

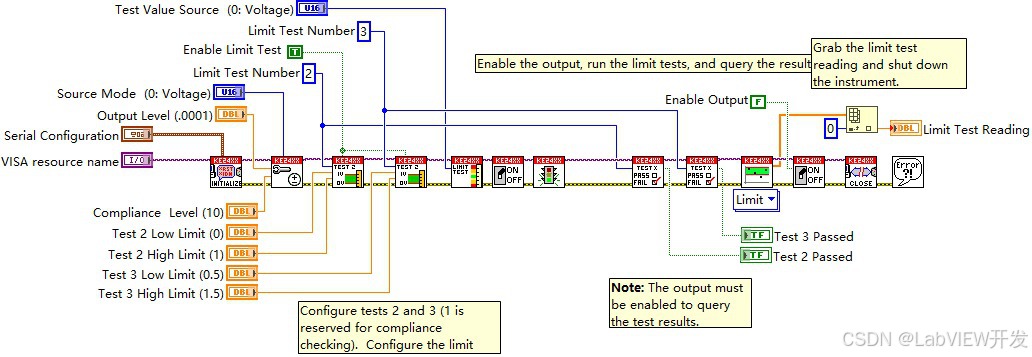

限值判定：把判据写进程序，输出合格与否

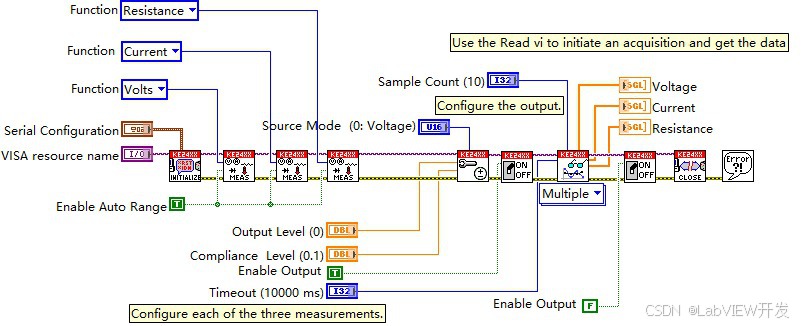

多次读取：一次读回一组数据，用于统计

05 做出来是什么效果

一条曲线几秒钟出来。 几百个点由仪器内部扫描完成，上位机只等结果。

被测件有保护。 限流值在扫描前就设好，不会因为一次误操作烧掉样品。

判据统一。 合格判定由程序算，不依赖人眼读曲线。

数据可追溯。 完整曲线存成文件，事后要对比不同批次的器件随时能调。

06 这类场景，你也可以照着做

如果你手上的活儿符合下面几条，这套思路基本可以照搬：

• 有器件要扫特性曲线
• 测试点很多、需要程序自动完成
• 被测件对电流敏感、需要保护
• 要按曲线特征做分选或判定

这类项目的核心，不是把某一次测量做得多漂亮，而是把「测量」变成可重复、可追溯、可批量的流程。流程立起来了，后面每加一个测点、每换一台仪器，省下的都是真金白银。

07 实施要点

第一，小电流必须用四线法。 毫安级以下引线电阻会占主导，两线法测出的曲线整体是歪的，而且看起来「挺正常」。

第二，限流值要在输出使能之前设好。 顺序反了，中间那一小段时间保护是失效的。

第三，扫描速度与数据可信度是取舍。 每点还没稳定就读数，曲线会出现台阶或回环。

第四，注意同厂不同代的协议差异。 Keithley 2400 说 SCPI，而 2450 执行的是 TSP 脚本，两者的指令和返回值完全不通用——换型号前务必查手册。

附： 文中程序的驱动与示例来自 NI 仪器驱动库，可按设备型号自行检索获取。
